抽水专项综合项目工程综合项目施工设计专项方案.doc

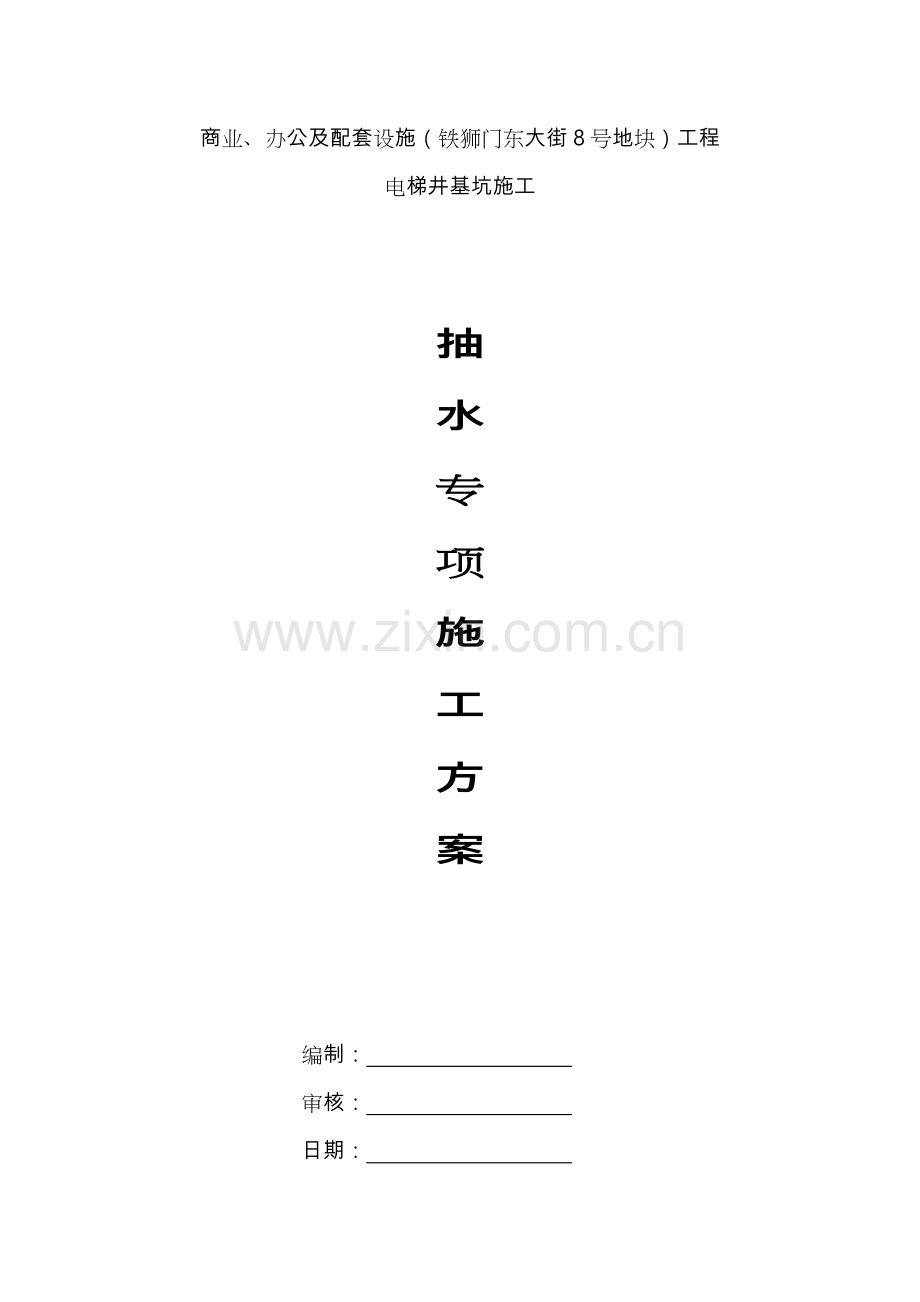

商业、办公及配套设施（铁狮门东大街8号地块）工程
电梯井基坑施工

抽
水
专
项
施
工
方
案

编制：
审核：
日期：

中华人民共和国华西公司股份有限公司
铁狮门东大街8号地块工程项目部

目 录
一、编制根据 3
二、现场状况 3
三、施工准备 3
1、材料、设备准备 3
2、人员配备状况 4
3、施工现场准备 4
四、水泵安装 5
1、潜水泵抽水集水坑开挖 5
2、集水坑砌筑 5
3、集水井四周回填 6
4、潜水泵安装 6
5、钢板安装 6
五、盲沟施工 7
六、集水坑上部施工 8
七、电源及排水布置 8
1、电源布置 8
2、排水布置 9
八、压浆回灌 9
九、安全文明施工 9
十、平面图 9
十一、现场图片 11

基本集水坑、电梯井坑施工抽水专项施工方案
一、 编制根据
1、施工现场平面布置图
2、施工现场暂时用电安全技术规范（JGJ46—）
3、施工现场状况
4、基本（地下室）平面图，基本详图。
二、 现场状况
1、我司从6月29日起开始进行本工程基底土方开挖，7月3日开始挖塔楼处电梯客梯及消防电梯井基坑，本工程塔楼基坑底设计标高为-12.55米，客梯基坑、消防电梯、集水坑基底设计标高为-17.1米。当挖基坑土方至13.2米左右时，地下水渗出。再往下挖时地下及四周地下水汇集到电梯基坑中。
2、依照地勘报告及现场挖土状况，挖土质均为稍密卵石夹砂层。在挖土过程中基坑形状难以规则形成。因而从7月5日开始安装2台抽水泵，对基坑内集水开始抽出。
三、 施工准备
1、 材料、设备准备
由于在挖基坑时没有得到有关降水资料（由于降水为甲方分包），挖出地下水位属于现场暂时发现，因而只有将原准备用于抽出非地下水形成集水潜水泵用于抽电梯井基坑地下水集水。用于抽水材料设备数量如下：

序号
材料设备名称
规格、型号
单位
数量
使用时间
备注
1
潜水泵
2Z600
台
2
7月5日至筏板浇筑完毕
永久埋于地下（一台备用）
2
钢 管
A48×3.5
米
12.3
7月5日至筏板浇筑完毕
永久埋于地下
3
电缆线
YC3×6+1×2.5
米
55
7月5日至筏板浇筑完毕
16.5米永久埋于地下
4
页岩实心砖
标砖
匹
2755
7月8日开始
永久埋于地下
5
泄水管
DN20PVC
支
50
7月5日至筏板浇筑完毕
永久埋于地下
7
配电箱

个
2
7月5日至筏板浇筑完毕

8
钢板
t=20mm
㎡
18.778
7月5日至筏板浇筑完毕
永久埋于地下
9
抽水管
A50
米
50
7月5日至筏板浇筑完毕

10
电动抽水泵
离心泵40FB-13
台
1
7月5日至筏板浇筑完毕
备用
2、 人员配备状况
(1)由于重要是抽地下水，为保证施工不受影响，因而需专设2名工人24小时轮班看守并掌控抽水状况。
(2)集水坑及盲沟作业人员筹划
砖工：2人，普工：5人，电焊工：1人。
3、 施工现场准备
由于我司在截止当前未得到任何周边降水资料（业主未提供），现场发现地下水属于突发性。因而只有将用于抽非地下降水潜水泵用于抽挖出地下水，现场先将潜水泵放在细目竹篓里，并放入暂时挖集水坑中抽水，以保证周边砂不被吸入泵内导致堵泵现象，致使抽水中断。将水抽至基底时，用页岩实心砖砌成净空为1200×500×600mm集水坑。
四、 水泵安装
1、 潜水泵抽水集水坑开挖
依照施工平面图可知，电梯客梯井基坑、集水井基坑及消防电梯井基坑基底设计标高相似，均为-17.1米。且电梯客梯、电梯井基坑积水坑、消防电梯基坑互相连通，因而在消防电梯基坑边设一种集水坑，尺寸为1200×500×600mm。能满足基坑内无积水和承压水。详细位置见平面布置图。
基底集水坑开挖，依照地勘报告及现场开挖状况显示，本工程塔楼基底为稍密或中密卵石层，基坑难以规则成形。为了不对基坑底形成扰动，因而先用人工挖出约1400×700×600mm抽水集水坑，标高用水准仪严格控制在距设计基底标高如下0.6米。且四周作1：0.25放坡，以保证周边砂石不掉落。挖出砂石用挖掘机和装载机运至指定位置。
2、 集水坑砌筑
依照地勘资料及现场挖土状况得知，基坑周边均为细砂层，要满足地下室水能流入集水坑中，因而集水坑采用原则实心砖用M7.5水泥砂浆砌筑。集水坑墙厚度为240mm。在砌筑过程中放入DN20PVC泄水管，管长500mm。长边砖墙内各埋4根。短边砖墙内各埋入1根，在盲沟接下集水坑入口处留出排水口，用砾石砌筑。
3、 集水井四周回填
为了减少砂流入集水坑中，导致潜水泵堵泵。在砖侧墙四周填200厚砾石滤水层，人工回填至平砖墙顶面。
4、 潜水泵安装
潜水泵安装在集水坑角落，潜水泵外包一层8号钢丝网。并用C6.5钢筋做成套箍，在砌筑集水坑时埋入坑壁内（详附图），潜水泵出水口用A48×4.0镀锌钢管焊密实，钢管在焊之前先套进钢板洞内。接电缆之前，先套上DN15镀锌钢导管，并引出接至开关箱。电缆线接好后，用防水绝缘胶布缠密实，保证不漏电且连接牢固。
5、 钢板安装
潜水泵安装好后，安装尺寸为1680×980×20mm钢板。抽水钢管及电线钢导管穿过钢板处用电焊焊密实，在焊接时注意电缆线保护。
安装图如下：

五、 盲沟施工
为了更好收集地下水，沿基坑四周修建盲沟，平面及详图如下：

盲沟平面图

盲沟详图
六、 集水坑上部施工
集水坑及潜水泵安装完毕后，地基验槽后开始进行筏板及集水坑垫层施工，垫层及筏板施工期间，潜水泵始终处在抽水状态，观测出水口水量大小以拟定地下水位状况。集水坑中降水筏板施工抽水设施图如下：

七、 泵浮现故障后办法
在基坑内埋入两台潜水泵，一台进行抽水工作时，另一台泵备用，两台泵轮流使用。以延长使用时间，为防止在筏板浇筑完毕前，两个泵均发生故障，因而再预备一台离心泵抽水机（型号：40FB-13），吸水管从用于回灌钢管中穿入到基坑内。

选用型号
八、 电源及排水布置
1、 电源布置
抽水潜水泵电源在塔楼北面总配电房中接出，电缆线横过通道放至地下室底，在地下室底设一种二级配电箱，按照一机一闸一漏以满足安全用电规范规定。两台潜水泵用电从二级配电箱接出。
横穿过通道电缆线用A48×3.5钢管作保护管，两边砌砖夹住钢管，上用1：2.5水泥砂浆抹平。
2、 排水布置
从接出筏板面钢管接口用DN50消防水带排水管，抽出水排放到配电房旁沉砂池中。
九、 压浆回灌
待筏板混凝土浇筑完毕后，用压浆泵灌入C15细石混凝土,填筑集水坑。
十、 安全文明施工
工人在砌砖及挖盲沟时，派专人在基坑边沿监测基坑状况，基坑边不得堆放任何材料。
严格按照暂时安全用电规范进行安全操作。不得随意搭接电线电缆。按规范规定设一机一闸。采用TN-S临电系统。
十一、 附图
1、 潜水泵安装示意图

2、 平面示意图

十二、 现场图片
