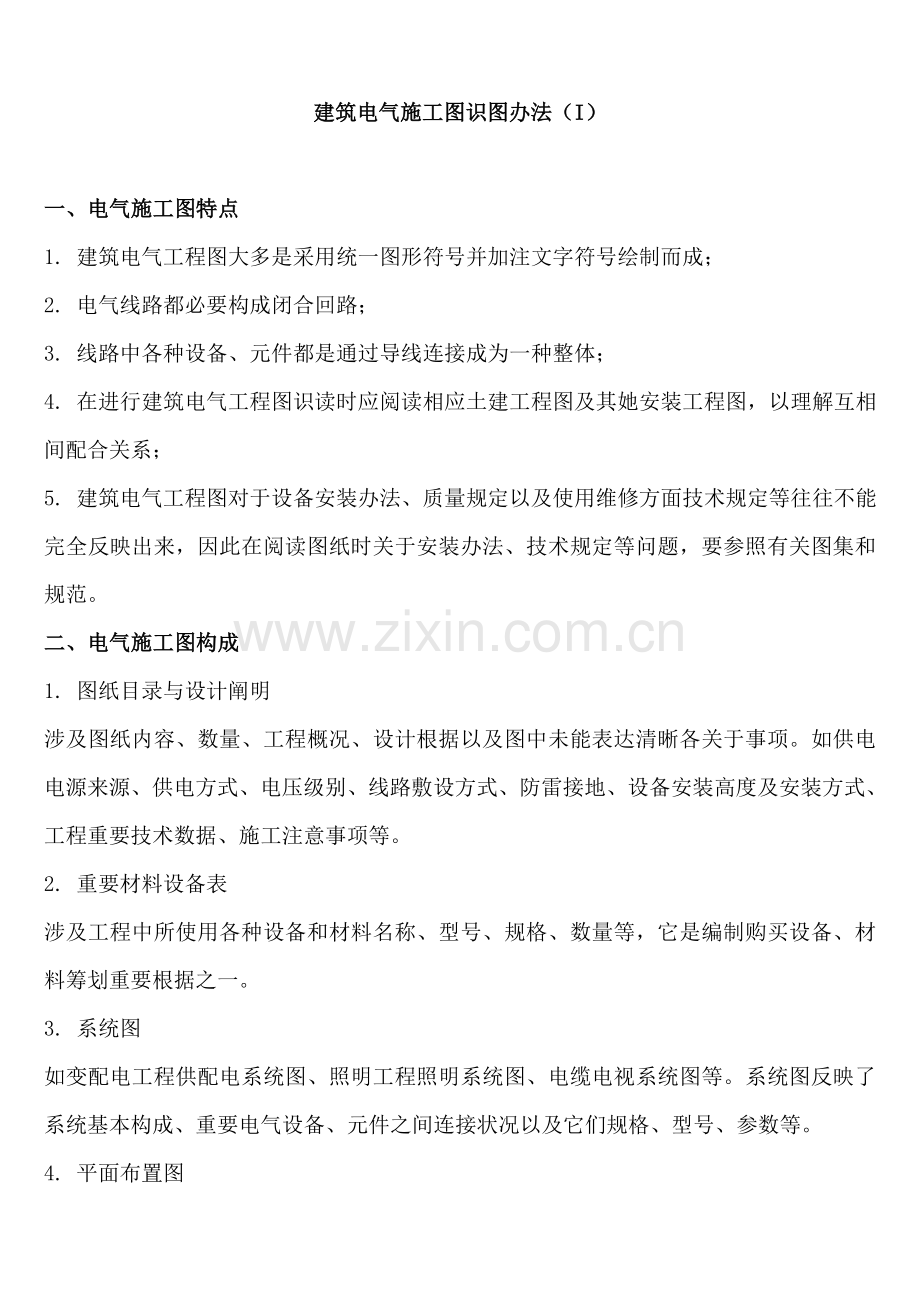

建筑电气施工图识图办法（I）

一、电气施工图特点
1. 建筑电气工程图大多是采用统一图形符号并加注文字符号绘制而成；
2. 电气线路都必要构成闭合回路；
3. 线路中各种设备、元件都是通过导线连接成为一种整体；
4. 在进行建筑电气工程图识读时应阅读相应土建工程图及其她安装工程图，以理解互相间配合关系；
5. 建筑电气工程图对于设备安装办法、质量规定以及使用维修方面技术规定等往往不能完全反映出来，因此在阅读图纸时关于安装办法、技术规定等问题，要参照有关图集和规范。
二、电气施工图构成
1. 图纸目录与设计阐明
涉及图纸内容、数量、工程概况、设计根据以及图中未能表达清晰各关于事项。如供电电源来源、供电方式、电压级别、线路敷设方式、防雷接地、设备安装高度及安装方式、工程重要技术数据、施工注意事项等。
2. 重要材料设备表
涉及工程中所使用各种设备和材料名称、型号、规格、数量等，它是编制购买设备、材料筹划重要根据之一。
3. 系统图
如变配电工程供配电系统图、照明工程照明系统图、电缆电视系统图等。系统图反映了系统基本构成、重要电气设备、元件之间连接状况以及它们规格、型号、参数等。

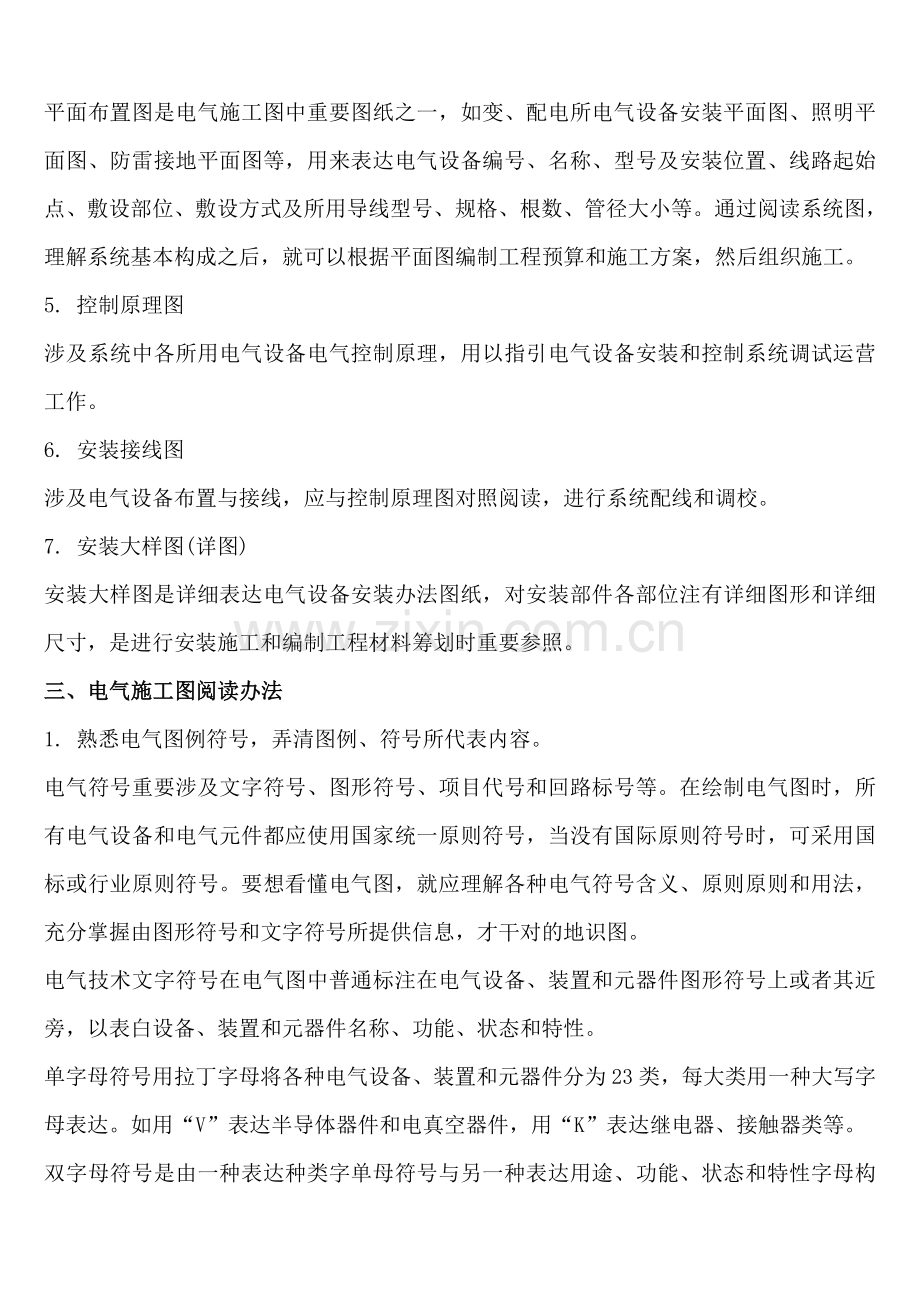

4. 平面布置图
平面布置图是电气施工图中重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表达电气设备编号、名称、型号及安装位置、线路起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，理解系统基本构成之后，就可以根据平面图编制工程预算和施工方案，然后组织施工。
5. 控制原理图
涉及系统中各所用电气设备电气控制原理，用以指引电气设备安装和控制系统调试运营工作。
6. 安装接线图
涉及电气设备布置与接线，应与控制原理图对照阅读，进行系统配线和调校。
7. 安装大样图(详图)
安装大样图是详细表达电气设备安装办法图纸，对安装部件各部位注有详细图形和详细尺寸，是进行安装施工和编制工程材料筹划时重要参照。
三、电气施工图阅读办法
1. 熟悉电气图例符号，弄清图例、符号所代表内容。
电气符号重要涉及文字符号、图形符号、项目代号和回路标号等。在绘制电气图时，所有电气设备和电气元件都应使用国家统一原则符号，当没有国际原则符号时，可采用国标或行业原则符号。要想看懂电气图，就应理解各种电气符号含义、原则原则和用法，充分掌握由图形符号和文字符号所提供信息，才干对的地识图。
电气技术文字符号在电气图中普通标注在电气设备、装置和元器件图形符号上或者其近旁，以表白设备、装置和元器件名称、功能、状态和特性。
单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类，每大类用 一种大写字母表达。如用“V”表达半导体器件和电真空器件，用“K”表达继电器、接触器类等。
双字母符号是由一种表达种类字单母符号与另一种表达用途、功能、状态和特性字母构成，种类字母在前，功能名称字母在后。如“T”表达变压器类，则“TA”表达电流互感器，“TV”表达电压互感器，“TM”表达电力变压器等。
辅助文字符号基本上是英文词语缩写，表达电气设备、装置和元件功能、状态和特性。例如，“起动”采用“START”前两位字母“ST”作为辅助文字符号，此外辅助文字符号也可单独使用，如“N”表达交流电源中性线，“OFF”表达断开，“DC”表达直流等。
名称
标注文字符号
名称
标注文字符号
穿焊接钢管敷设
SC
穿电线管敷设
MT
穿硬塑料管敷设
PC
穿阻燃半硬聚氯乙烯管敷设
FPC
电缆桥架敷设
CT
金属线槽敷设
MR
塑料线槽敷设
PR
用钢索敷设
M
穿金属软管敷设
CP
穿聚氯乙烯塑料波纹电线管敷设
KPC
直接埋设
DB
电缆沟敷设
TC
混凝土排管敷设
CE

名称
标注文字符号
名称
标注文字符号
沿或跨梁(屋架)敷设
AB
暗敷设在梁内
BC
沿或跨柱敷设
AC
暗敷设在柱内
CLC
延墙面敷设
WS
暗敷设在墙内
WC
沿天棚或顶板面敷设
CE
暗敷设在屋面或顶板内
CC
吊顶内敷设
SCE
地板或地面下敷设
F
2. 2.针对一套电气施工图，普通应先按如下顺序阅读，然后再对某某些内容进行重点识读
① 看标题栏及图纸目录
理解工程名称、项目内容、设计日期及图纸内容、数量等。
② 看设计阐明
理解工程概况、设计根据等，理解图纸中未能表达清晰各关于事项。
③ 看设备材料表
理解工程中所使用设备、材料型号、规格和数量。
④ 看系统图
理解系统基本构成，重要电气设备、元件之间连接关系以及它们规格、型号、参数等，掌握该系统构成概况。
⑤ 看平面布置图
如照明平面图、插座平面图、防雷接地平面图等。理解电气设备规格、型号、数量及线路起始点、敷设部位、敷设方式和导线根数等。平面图阅读可按照如下顺序进行：电源进线——总配电箱干线——支线——分派电箱——电气设备。
⑥ 看控制原理图
理解系统中电气设备电气自动控制原理，以指引设备安装调试工作。
⑦ 看安装接线图
理解电气设备布置与接线。
⑧ 看安装大样图
理解电气设备详细安装办法、安装部件详细尺寸等。
3. 抓住电气施工图要点进行识读
在识图时，应抓住要点进行识读，如：
① 在明确负荷级别基本上，理解供电电源来源、引入方式及路数；
② 理解电源进户方式是由室外低压架空引入还是电缆直埋引入；
③ 明确各配电回路相序、途径、管线敷设部位、敷设方式以及导线型号和根数；
④ 明确电气设备、器件平面安装位置。
4. 结合土建施工图进行阅读
电气施工与土建施工结合得非常紧密，施工中经常涉及各工种之间配合问题。电气施工平面图只反映了电气设备平面布置状况，结合土建施工图阅读还可以理解电气设备立体布设状况。
5. 熟悉施工顺序，便于阅读电气施工图。如识读配电系统图、照明与插座平面图时，就应一方面理解室内配线施工顺序。
① 依照电气施工图拟定设备安装位置、导线敷设方式、敷设途径及导线穿墙或楼板位置；
② 结合土建施工进行各种预埋件、线管、接线盒、保护管预埋；
③ 装设绝缘支持物、线夹等，敷设导线；
④ 安装灯具、开关、插座及电气设备；
⑤ 进行导线绝缘测试、检查及通电实验；
⑥ 工程验收。
6. 识读时，施工图中各图纸应协调配合阅读
对于详细工程来说，为阐明配电关系时需要有配电系统图；为阐明电气设备、器件详细安装位置时需要有平面布置图；为阐明设备工作原理时需要有控制原理图；为表达元件连接关系时需要有安装接线图；为阐明设备、材料特性、参数时需要有设备材料表等。这些图纸各自用途不同，但互相之间是有联系并协调一致。在识读时应依照需要，将各图纸结合起来识读，以达到对整个工程或分部项目全面理解目。

建筑电气专业施工图识读（II）
一、 电气施工图概况
建筑电气施工图普通由设计阐明、平面图、系统图及安装详图等构成。工程上电气施工图按工程规模大小、难易限度等差别而有所不同，在建筑物内普通用平面图来表达。图中用符号和线条表达出电路途径和电器位置，上下楼层间电路普通用向上或向下专用符号来表达。再看电气施工图时，应有一种整体概念，这样才干掌握好工程进度、质量和组织施工，一面影响工程材料计算和施工进度。
阅图注意事项
1. 接受图纸必要按图纸目录清点数量与否齐全；2. 图纸内容变更手续与否齐全；3. 图纸审批手续与否齐全；
4. 设计引用规范与否有效；5. 技术参数、原则、型号与否齐全对的；6. 阅图发现错误、疑问时应通过技术联系单同甲方或设计单位确认。上述注意事项可以在扩初设计或施工交底会议上一并解决。
二、图纸识读
1. 设计阐明
对一种读图者来说，一方面要看清晰图纸设计阐明，理解施工办法及规定。图纸和阐明是电气设计工程师表达设计意图两种工程语言，在电气施工中起指引作用。
设计阐明重要标注图中交代不清，不能表达或没有必要用图表达规定、原则、规范、办法等，普通阐明在电气施工图纸第一张上，常与材料表绘制在一起。
在本教材所提供某综合楼建筑电气专业施工图当中，第一张图纸就是设计阐明。阐明中普通指出本土施工中如下某些问题：
(1) 工程土建概况；(2)设计内容；(3) 供电状况；(4) 电力负荷级别及设计容量（5）线路敷设办法及规定；
（6）安全保护办法(防雷、防火、接地或接零种类)；（7） 典型房间电气安装规定等。
知识拓展：电力负荷分级及供电规定
在电力系统上用电设备所消耗功率称为用电负荷或电力负荷。依照电力负荷对供电可靠性规定及中断供电在政治、经济上所导致损失或影响限度，分为三级。
① 一级负荷
荷接指中断供电将导致人身伤亡者，导致重大政治影响和经济损失，或导致公共场合秩序严重混乱电力负荷，属于一级负荷。如国家级大会堂、国际候机厅、医院手术室、省级以上体育场(馆)等建筑电力负荷。对于某些特等建筑，如重要交通枢纽、重要通信枢纽、国宾馆、国家级及承担重大国事活动会堂、国家级大型体育中心，以及经惯用于重要国际活动大量人员集中公共场合等一级负荷，为特别重要负荷。一级负荷应由两个电源供电，一用一备，当一种电源发生故障时，另一种电源应不致同步受到损坏。一级负荷中特别重要负荷，除上述两个电源外，还必要增设应急电源。为保证对特别重要负荷供电，禁止将其她负入应急供电系统。
惯用应急电源可有如下几种：独立于正常电源发电机组、供电网络中有效地独立于正常电源专门馈电线路、蓄电池。
② 二级负荷
当中断供电将导致较大政治影响、较大经济损失或将导致公共场合秩序混乱电力负荷，属于二级负荷。如省部级办公楼、甲等电影院、市级体育场馆、高层普通住宅、高层宿舍等建筑照明负荷。对于二级负荷，规定采用两个电源供电，一用一备，两个电源应做到当发生电力变压器故障或线路常用故障时不致中断供电(或中断供电后能迅速恢复)。在负荷较小或地区供电条件困难时，二级负荷可由一路6KV及以上专用架空线供电。
③ 三级负荷
不属于一级和二级负荷普通电力负荷，均属于三级负荷。三级负荷对供电电源无规定，普通为一路电源供电即可，但在也许状况下，也应提高其供电可靠性。
. 设备材料表
普通工程中，电气某些设备表和材料表会统一作为一张表格浮现，附在阐明旁边。设备材料表是以表格形式列出工程所需材料、设备名称、规格、型号、数量、规定等。以某综合楼电气专业施工图为例，其构成重要有：设备序号、设备图例、设备名称、设备型号(规格)、设备单位、设备数量以及备注(对设备重要用途和特殊规定补充)，如图8.7所示。

①图例：图例是用表格形式列出图纸中使用图形符号或文字符号含义，以使读图者读懂图纸。
除统一图例外，专业图例各有不同表达，读图时应注意图例及阐明，最佳可以记忆图例所代表设备，以便后期阅读图纸时，可以更快捷、高效，同步也利于后期阅读图纸时，可以顺利依照图例查找到该设备名称及参数。
②名称：应采用国家本行业通用术语表达，普通都比较精准，不易混淆，阅读时要注意每个字眼，一字之差就变为此外一种设备了。
③设备型号(规格)：普通都标明了设备重要参数，例如灯具功耗，电线电缆截面积，开关大小等。
④备注(设备重要用途及特殊规定)：标明该设备用在何处、作何用途，有些设备还必要增补文字来更加明确指向其特殊规定，例如：图8.7中应急灯对其供电时间就做出了特殊规定。
配电系统图
(1)电气主线图
变(配)电所是联系发电厂与顾客中间环节，它起着变换与分派电能作用。重要由变压器、高压开关柜(断路器)、低压开关柜(隔离开关、空气开关、电流互感器、计量仪表)、母线等构成。
变(配)电所主结线( 一次接线)是指由各种开关电器、电力变压器、互感器、母线、电力电缆、并联电容器等电气设备按一定顺序连接接受和分派电能电路。它是电气设备选取及拟定配电装置安装方式根据，也是运营人员进行各种倒闸操作和事故解决重要根据。用图形符号表达重要电气设备在电路中连接互有关系，称为电气主结线图。电气主结线图普通以单线图形式表达。
主结线基本形式有单母线接线、双母线接线、桥式接线等各种，本节配合例图只简介建筑电气中常用单母线接线。
a. 单母线不分段主结线
这种接线长处是线路简朴，使用设备少，造价低；缺陷是供电可靠性和灵活性差，母线故障检修时将导致所有顾客停电。因而，它适应于容量较小、对供电可靠性规定不高场合。单母线不分段主结线如图8.8所示。
普通来讲，变(配)电所位置选取应考虑下列条件来综合拟定：
① 接近负荷中心，这样可减少电能损耗，节约输电线用量。
②进出线以便。
③接近电源侧。
④设备吊装、运送以便。
⑤不应设在有激烈振动场合。
⑥不适当设在多尘、水雾(如大型冷却塔)或有腐蚀性气体场合，如无法远离时，不应设在污染源下风侧。
⑦不应设在厕所、浴室或其她经常积水场合正下方或贴邻。
⑧变(配)电所为独立建筑物时，不适当设在地势低洼和也许积水场合。
⑨高层建筑地下层变(配)电所位置，宜选取在通风、散热条件较好场合。
⑩变(配)电所位于高层(或其她地下建筑)地下室时，不适当设在最底层。本地下仅有一层时，应采用恰当抬高该所地面等防水办法。并应避免洪水或积水从其她渠道淹渍变(配)电所也许性。
变(配)电所建设还应满足如下条件：
①变(配)电所应保持室内干燥、严防雨水进入。
②变(配)电所应考虑通风良好，使电气设备正常工作。
③变(配)电所高度应不不大于4m，应设立便于大型设备进出大门和人员出入门，且所有门应向外开。
④变(配)电所容量较大时，应单设值班室、设备维修室、设备库房等。
(2)配电箱系统图
配电箱系统图是示意性地把整个工程供电线路用单线连接形式精确、概括电路图，它不表达互相空间位置关系。
以图8.14为例，照明配电箱系统图重要内容涉及：
①电源进户线、各级照明配电箱和供电回路，表达其互相连接形式；
②配电箱型号或编号，总照明配电箱及分照明配电箱所选用计量装置、开关和熔断器等器件型号、规格；
③各供电回路编号，导线型号、根数、截面和线管直径，以及敷设导线长度等；
④照明器具等用电设备或供电回路型号、名称、计算容量和计算电流等。
例图中所选建筑属于高层建筑，其低压配电系统拟定应满足计量、维护管理、供电安全及可靠性规定。应将照明与电力负荷提成不同配电系统；消防及其她消防用电设施配电亦自成体系。因而，咱们在教材提供图例中还可以看到其她动力设备及消防设备配电系统图。咱们以图8.15屋顶层消防动力配电系统为例，重要对其与普通照明配电系统不同之处加以阐明。

一方面，由于消防系统负荷级别高于普通照明系统，因此规定采用两个电源供电，一用一备，两个电源应做到当发生电力变压器故障或线路常用故障时不致中断供电(或中断供电后能迅速恢复)。另一方面，开关处与消防进行了联动，从图上可以看到每个开关有两路线控制，这是由于设有手动及自动两种控制方式；手动控制为机旁按钮，自动控制依照消防控制中心火灾信号自动启停，泵工作信号返回消防中心。
不同厂家开关表达方式不太同样，普通都涉及型号、额定电流和极数。常用开关种类如图8.16所示.

线路标注格式：a b-c(d×e+f×g)i-j h
其中：a——线缆编号b——型号(不需要可以省略)c——线缆根数d——电缆线芯数e——线芯截面(mm2)f——PE(保护线)、N(中性线)线芯数g——线芯截面(mm2)h——线缆敷设安装高度i——线缆辐射方式j——线缆辐射部位
上述字母无内容则可省略该某些。如图中BV-2×2.5,MT16,WC(CC)表达线路是铜芯塑料绝缘导线，2根2.5 mm2，穿管径为16mm电线管暗敷设在墙内(暗敷设在屋面或顶板内)。由系统图中咱们可以看出，普通配电箱主进线都为电缆，而支线为电线。
电缆普通是由几根或几组导线(每组至少两根)绞合而成类似绳索电缆,每组导线之间互相绝缘,并常环绕着一根中心扭成,整个外面包有高度绝缘覆盖层。电线电缆是指用于电力、通信及有关传播用途材料。“电线”和“电缆”并没有严格界限。普通将芯数少、产品直径小、构造简朴产品称为电线，没有绝缘称为裸电线，其她称为电缆；导体截面积较大(不不大于6平方毫米)称为大电线，较小(不大于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。电线电缆重要涉及裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆完整命名普通较为复杂，因此人们有时用一种简朴名称(普通是一种类别名称)结合型号规格来代替完整名称，如“低压电缆”代表0.6/1kV级所有塑料绝缘类电力电缆，建筑电气中用到电缆大多为低压电缆。电线电缆型谱较为完善，可以说，只要写出电线电缆原则型号规格，就能明确详细产品。
电线电缆产品名称中涉及普通涉及：产品应用场合或大小类名称，产品构造材料或型式；产品重要特性或附加特性。有时为了强调重要或附加特性，将特性写到前面或相应构造描述前。
配电箱计算容量是所有负荷回路容量总和，即所有三相回路容量与最大单相负荷容量三倍之和。计算电流由计算容量得到。
避雷器
避雷器作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏一种电器。避雷器能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路电器装置。避雷器普通接于带电导线与地之间，与被保护设备并联。当过电压值达到规定动作电压时，避雷器及时动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。
避雷器有管式和阀式两大类。阀式避雷器分为碳化硅避雷器和金属氧化物避雷器(又称氧化锌避雷器)。管式避雷器重要用于变电所、发电厂进线保护和线路绝缘弱点保护。碳化硅避雷器广泛应用于交、直流系统，保护发电、变电设备绝缘。氧化锌避雷器由于保护性能优于碳化硅避雷器，正在逐渐取代后者，广泛应用于交、直流系统，保护发电、变电设备绝缘，特别合用于中性点有效接地 110千伏及以上电网。图例中选用就是氧化锌避雷器。
平面图
在建筑电气施工图中，平面图普通是将建筑物地理位置和主体构造进行宏观描述，将墙体、门窗、梁柱等淡化，而电气线路突出重点描述。其她管线，如水暖、煤气等线路则不出当前电气施工图上。
电气平面图是表达假想经建筑物门、窗沿水平方向将建筑物切开，移去上面某些，从上面向下面看，所看到建筑物平面形状、大小，墙柱位置、厚度，门窗类型以及建筑物内配电设备、照明设备等平面布置、线路走向等状况。依照平面图表达内容，识读平面图要沿着电源、引入线、配电箱、引出线、用电器这样一种“线”来读。在识读过程中，要注意理解电源进户装置、照明配电箱、灯具、插座、开关等电气设备数量、型号规格、安装位置、安装高度，表达照明线路敷设位置、敷设方式、敷设途径、导线型号规格等。
阅读时按下列顺序进行：
①看建筑物概况，楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱平面构造。
②看各支路用电器种类、功率及布置
图中灯具标注—般内容有：灯具数量；灯具类型；每盏灯灯泡数；每个灯泡功率及灯泡安装高度等。
③看导线根数和走向
各条线路导线根数和走向，是电气平面图重要体现内容。比较好阅读办法是：
一方面理解各用电器控制接线方式，然后再按配线回路状况将建筑物提成若干单元，按“电源一导线一照明及其他电气设备”顺序将回路连通。
④看电气设备安装位置
由定位轴线和图上标注关于尺寸可直接拟定用电设备、线路管线安装位置，并可计算管线长度
1)照明平面图
以某综合楼二层照明平面图为例，见附图二层照明平面图。
依照设计阐明中规定，图中管线均采用电线管沿墙或楼板内敷设，管径为16mm，导线采用塑料绝缘铜导线，截面积为2.5mm2，管内导线根数按图中标注，在黑实线(表达管线)上没有标注表达敷设两根导线，在黑实线上短斜线上标注数字则表达导线根数，如有斜线上标注“4”即为四根导线。在图中办公室里，开关到灯具间导线即为四根(如下图所示)，以此类推。
大厅、中厅上空和边厅上空电源是由大厅照明配电箱2AL引入，分为WL1、WL2、WL3、WL4、WL5、WL6六个照明回路；左侧区域电源是从走道靠左侧楼梯间电井中照明配电箱2AL-1引入，分为WL1、WL2照明回路和2WE1、2WE2应急照明回路；右侧办公区域电源是从消防前室照明配电箱引来，只有WL1一种照明回路；右侧公共区域应急照明电源是从一楼1AT-1箱引来，共1AT-1，2WE1和1AT-1，2WE2两回路。在配电箱内普通由自动开关控制，不通过漏电保护器。所有进门处安装开关，安装高度为1.4米，距离门框150mm～200mm。
在进行照明设计时，应依照视觉规定、作业性质和环境条件，通过对光源、灯具选取和配备，使工作区或空间具备合理照度、显色性和适当亮度分布及舒服视觉环境。灯具选取是依照详细房间和区域功能而定，在拟定照明方案时，应考虑不同类型建筑队照明特殊规定，并解决好电气照明与天然采光关系。室内普通照明采用同一种类型光源，当有装饰性或功能性规定期，亦可采用不同种类光源。图中办公室采用直管荧光灯，公共走道、走廊、楼梯间设人工照明，此建筑为高层建筑，因此还设立了自带电源应急照明灯、疏散批示灯和安全出口批示灯(如图8.18所示)。疏散批示灯为嵌入式安装，底边距地0.3米，安全出口批示灯为杆吊式安装，底边距地3.0m，荧光灯为吸顶式安装。

名称
标注文字符号
名称
标注文字符号
线吊式、自在器线吊式
SW
链吊式
CS
管吊式
DS
壁装式
W
吸顶式
C
嵌入式
R
顶棚内安装
CR
墙壁内安装
WR
支架上安装
S
柱上安装
CL
座装
HM

光源种类
代号
光源种类
代号
白炽灯
不注
汞灯
G
金属卤化物灯
J
荧光灯
Y
氙灯
X
混光光源
H
卤钨灯
L
钠灯
N

照明系统容易忽视问题
三相照明线路各相负荷分派宜保持平衡，最大相负荷电流不适当超过三相负荷平均值115%，最小相负荷电流不适当不大于三相负荷平均值85%。
照明系统中每一单相分支回路电流不适当超过16A，光源数量不适当超过25个；大型建筑组合灯具每一单相回路电流不适当超过25A，光源数量不适当超过60个(当采用LED光源时除外)。

插座平面图
以某综合楼二层插座平面图为例，见附图二层插座平面图。
依照设计阐明中规定，图中管线均采用电线管沿墙或地板内敷设，管径为20mm，导线采用3根塑料绝缘铜导线，截面积为4mm2。
中间和左侧插座电源是由走道靠左侧楼梯间电井中照明配电箱2AL-1引入，分为WP1、WP2、WP3、WP4、WP5五个回路；右侧区域插座电源是从消防前室照明配电箱引来，分为WP1、WP2两个回路。插座回路在配电箱内普通由漏电开关控制。附图中所有插座均为单相二、三极插座，安装高度为插座底边距地0.3米。插座数量普通按建筑开间或依照办公室基本单元进行布置，一种房间内插座宜由同一回路配电，如下图所示。

知识拓展：配备插座时易忽视问题
当插座为单独回路时，每一回路插座数量不适当超过10个(组)；用于计算机电源插座数量不适当超过5个(组)，并应采用A型剩余电流动作保护装置

动力平面图
以某综合楼二层空调配电平面图为例，见附图二层空调配电平面图。
动力系统电气施工方式，有明敷设和暗敷设两种。普通随土建同步施工电气安装均为暗敷设，只有对原建筑物内电气线路进行更新改造时，才有也许采用明敷设。附图为暗敷设空调配电平面图
本层楼共有3个配电箱，2AL，2AL-1和2AL-2，暗装于墙上，底边距地高度为1.4米。2AL电源由低压配电屏用3根25mm2和2根15mm2电力电缆穿50mm2焊接钢管引来，而2AL-1和2AL-2电源由2AL三相回路分别用5根10mm2电力电缆穿40mm2焊接钢管和5根6mm2电力电缆穿32mm2焊接钢管引来。
此大楼安装为中央空调，依照风机盘管电源单三相不同状况，管径大小和导线根数会不同。图中单相空调管线均采用电线管沿吊顶内敷设，管径为20mm，导线采用3根塑料绝缘铜导线，截面积为4mm2；三相空调管线也采用电线管沿吊顶内敷设，但管径为32mm，导线采用5根塑料绝缘铜导线，截面积为6mm2。
电源是由走道靠左侧楼梯间电井中照明配电箱2AL引入，分为F1、F2、F3、F4、F5五个回路，其中F1、F2、F4为单相回路，F3、F5为三相回路。
注意：所有电气平面图中所有箱体及回路编号，应与系统图中箱体及回路编号一一相应。
防雷接地图
防雷接地是为了泻掉雷电电流，而对建筑物、电气设备和设施采用保护办法。对建筑物、电气设备和设施安全使用是十分必要。建筑物防雷接地系列，普通分为避雷针和避雷线两种方式。电力系统接地普通与防雷接地系统分别进行安装和使用，以免导致雷电对电气设备损害。对于高层建筑，除屋顶防雷外，尚有防侧雷击避雷带以及接地装置等，普通是将楼顶避雷针、避雷线与建筑物主钢筋焊接为一体，再与地面上接地体相连接，构成建筑物防雷装置，即自然接地体与人工接地体相结合，以达到最佳防雷效果。
(1)防雷基本原理
雷电是自然界中一种放电现象。大气中饱和水蒸气由于气候变化，发生上升和下降对流，在对流过程中由于强烈摩擦和碰撞，大量水滴汇集成带有不同电荷雷云，大地就会感应出与雷云极性相反电荷。当带电云块对地电场强度达到25～30kVcm时，周边空气会被击穿，雷云对大地发生击穿放电，这就是平时咱们看到闪电，放电时间普通为30～50µs。由于壁垒设备上避雷针等处在地面上建筑物最高处，因此比较容易使雷电经避雷针和与之连接引下线将雷电电流泻到大地中去，从而使被保护建筑物等免受直接雷击。
避雷针
避雷针是用来防护电气设备和较高建筑物使其避免遭受直接雷击装置，避雷针事实上是起引雷(接闪器)作用。由于避雷针高度超过被保护建筑物，因此在雷云笼罩下，它尖端有较大电能场，能一方面将空气中雷电电流引向尖端而泄入大地，从而避免了该处雷云向被保护物体放电。
避雷针普通使用镀锌圆钢或使用镀锌钢管加工制成。圆钢直径普通不不大于8mm，钢管直径普通不不大于25mm。它普通安装在电杆或构架、烟囱、建筑物上，下端经引下线与接地装置焊接。避雷针长度普通不不不大于5m。
避雷针引下线安装普通采用圆钢或扁钢，其规格规定为圆钢直径不不大于8mm，扁钢厚度为4mm、截面积不不大于48mm2。
安装在烟囱上避雷针引下线其规格规定为圆钢直径不不大于12mm，扁钢厚度为4mm、截面积不不大于100mm2。
所有避雷针引下线均要镀锌或涂漆，在腐蚀性较强场合，还应加大截面积或采用其她防腐办法。
避雷针引下线固定支持点间隔不得不不大于1.5～2m，引下线敷设应保持一定松紧度。从接口到接地体，引下线敷设越短越好。距离地面2m以内引下线，应有良好保护覆盖物，可穿塑料管进行保护，避免人员触及。
避雷针引下线应安装在人不易遇到隐蔽处，以免受到机械损坏或接触电压对人员导致伤害。墙壁较厚建筑物可将引下线抹在墙壁里，也可以放在伸缩缝中。但圆钢规格直径应不不大于12mm，若采用扁钢，其截面积应不不大于100mm2。
为了便于检查和摇测避雷针设施导电状况及接地电阻，应在引下线距地面2m处留有断口。暗装引下线也应在相应地方做断接卡子接线盒，断接卡子必要镀锌，卡接螺栓直径应不不大于8mm，使用时应配有平垫和弹簧垫。
在当代建筑施工中，常运用建筑物金属钢筋作为避雷引下线，实践证明，这种办法有诸多长处。由于雷电电流流入钢筋后将与通过梁、楼板等钢筋网连接，尽管大多数为绑扎，却也基本连接成网，雷电流能分散到各某些，成为一种良好散流网，有助于使整座建筑物处在等电位状态，避免建筑物各某些之间反击，这样就增长了安全系数。使用主钢筋作为引下线，人们往往紧张雷电电流通过钢筋与否会使钢筋过热而影响钢筋强度，事实上当雷电电流流入钢筋网后，不久便会分散，各某些流过电流并不是很大(特别是多柱大楼)，至于与接闪器连接处柱子主钢筋，由于通过绑扎或焊接(施工中已经考虑到其应用)达到多条钢筋并联，因此也不至因温度升高而影响钢筋强度。这种做法成本低、可靠性好，因此得到了广泛应用。
②避雷线
避雷线用途有两种，一种用于架空电力线路，以保护电力线路防止遭受雷电侵害，保证架空电力线路正常运营；另一种用于高层建筑物防雷，即在建筑物最高处，沿屋顶边，用直径不不大于8mm镀锌钢筋敷设，钢筋距离建筑物垂直距离不不大于100mm，以防建筑物遭受雷击。
(2)防雷接地平面图
建筑物防雷接地平面图普通表达出该建筑防雷接地系统构成状况及安装规定，普通由屋顶防雷平面图、基本接地平面图等构成。
①屋顶防雷平面图见附图防雷平面图。
该图例运用热镀锌圆钢Ф12作避雷带，水平敷设时，支架间距为1.0米，转弯处为0.5米。垂直敷设时，支架间距为1.5米，支架为12mm×4mm扁钢，L=150mm。不在同一平面避雷带应当做好垂直连接，引下线距地1.8米处设断接卡，一共设两处，供遥测使用。屋顶金属构件通过Ф10热镀锌圆钢与避雷带就近焊接连通；避雷带在各连接点与主筋引下线通长焊接，每个柱筋在深处箍筋与每根主筋通长焊接。建筑物外墙金属构件应与建筑物接闪器、引下线连接为一种等电位体。
②基本接地平面图见附图接地平面图。
该建筑按二类防雷建筑考虑，接地体运用建筑物基本某些混凝土内两根主钢筋和建筑物四周按网格尺寸不不不大于10m×10m敷设环形接地体互相焊接为一体，网格交叉点及钢筋自身链接均应焊牢固。防雷装置引下线运用大楼构造外侧主钢筋(不少于两根)，钢筋自身上下连接点采用搭接焊，且其上端应与房顶避雷装置，下端应与地网，中间应与各均压带焊接，大楼总电阻应不不不大于1欧姆。
此工程采用联合接地，如图8.20所示。联合接地是将设备工作接地、保护接地以及建筑物防雷接地共同合用一组接地体接地方式，由接地体、接地引入线、接地汇集线和接地极四某些构成。在负一楼低压配电室设接地总汇集排(MEB)一处，防止无关人员触动，各层接地分汇集排设在电缆井内，各层汇集排之间用40×4热镀锌扁钢连接。到接地分汇集排水平接地分汇集线用VV-1X35mm2连接，到金属管道和设备金属外壳水平分汇集线用BV-1X25mm2连接。接地极按每隔5m打L50×50×2500热镀锌角钢，埋深0.8m

民用建筑物防雷级别
① 一类防雷建筑物
具备特别重要用途建筑物；
国家级文物保护建筑物及构筑物；
超高层建筑物，如40层及以上住宅建筑、高度超过100m其他建筑。
② 二类防雷建筑物
重要或人员密集大型建筑；
省级文物保护建筑物及构筑物；
19层及以上住宅建筑和高度超过50m其他建筑；
省级及以上大型计算中心和装有重要电子设备建筑物。
③ 三类防雷建筑物
10至18层普通住宅；
高度不超过50 m教学楼、普通旅馆、办公楼、图书馆等建筑。
均压带
环绕建筑物形成一种回路导体，她与建筑物雷电引导体间互相连接，并且使雷电流在各引下导体间分布比较均匀。
1. 电气施工图特点
建筑电气工程图大多是采用统一图形符号并加注文字符号绘制而成；电气线路都必要构成闭合回路；线路中各种设备、元件都是通过导线连接成为一种整体；建筑电气工程图对于设备安装办法、质量规定以及使用维修方面技术规定等往往不能完全反映出来，因此要参照有关图集和规范。
2. 电气施工图构成
建筑电气施工由：图纸目录与设计阐明；重要材料设备表；系统图；平面布置图；控制原理图；安装接线图；安装大样图(详图)构成。
3. 电气施工图阅读办法
熟悉电气图例符号，弄清图例、符号所代表内容；针对一套电气施工图，普通应先按如下顺序阅读，然后再对某某些内容进行重点识读；抓住电气施工图要点进行识读；结合土建施工图进行阅读；熟悉施工顺序，便于阅读电气施工图。如识读配电系统图、照明与插座平面图时，就应一方面理解室内配线施工顺序；识读时，施工图中各图纸应协调配合阅读。
