建筑工程构造课后习题答案.doc

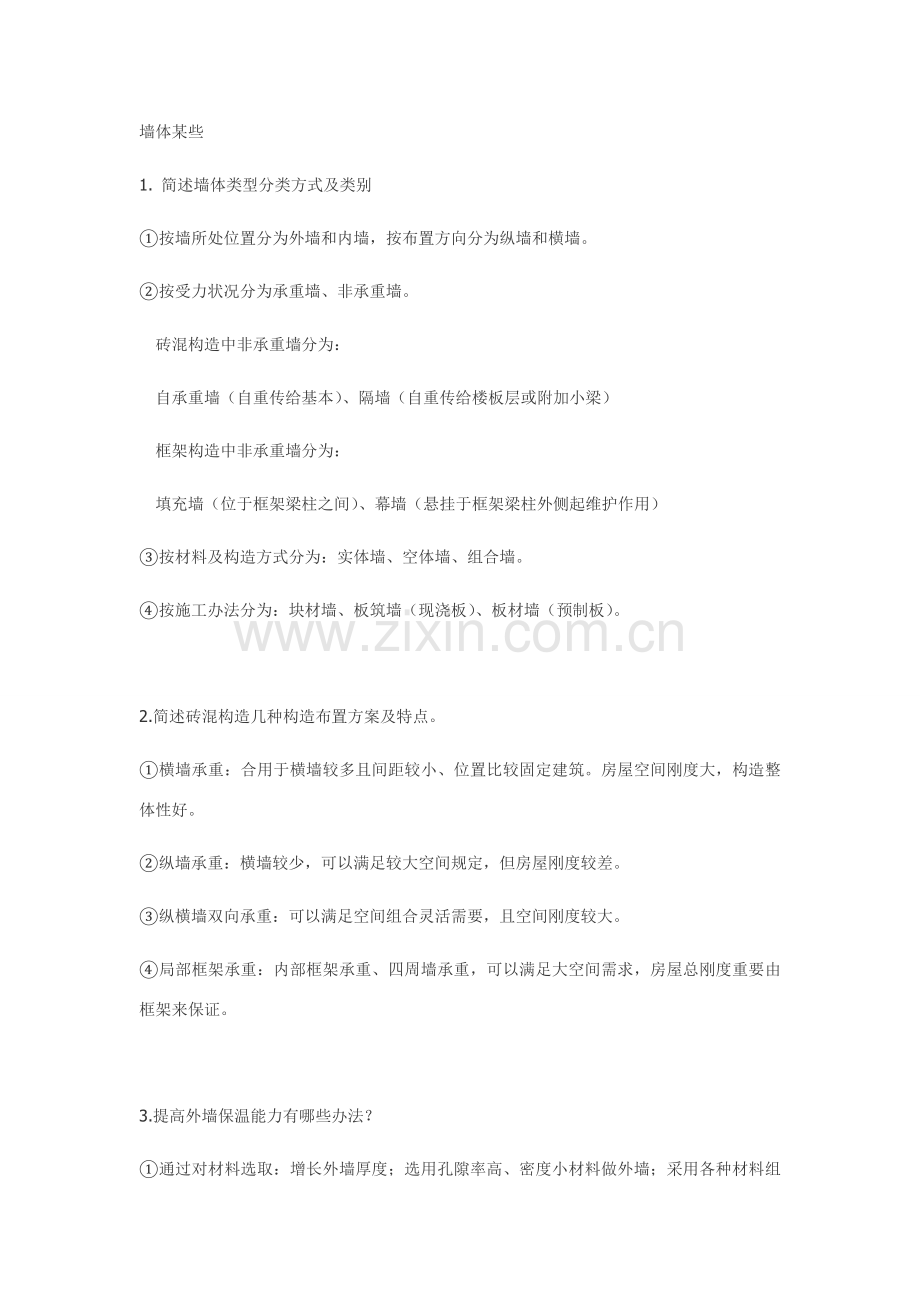

墙体某些1. 简述墙体类型分类方式及类别按墙所处位置分为外墙和内墙，按布置方向分为纵墙和横墙。按受力状况分为承重墙、非承重墙。 砖混构造中非承重墙分为： 自承重墙（自重传给基本）、隔墙（自重传给楼板层或附加小梁） 框架构造中非承重墙分为： 填充墙（位于框架梁柱之间）、幕墙（悬挂于框架梁柱外侧起维护作用）按材料及构造方式分为：实体墙、空体墙、组合墙。按施工办法分为：块材墙、板筑墙（现浇板）、板材墙（预制板）。 2.简述砖混构造几种构造布置方案及特点。横墙承重：合用于横墙较多且间距较小、位置比较固定建筑。房屋空间刚度大，构造整体性好。纵墙承重：横墙较少，可以满足较大空间规定，但房屋刚度较差。纵横墙双向承重：可以满足空间组合灵活需要，且空间刚度较大。局部框架承重：内部框架承重、四周墙承重，可以满足大空间需求，房屋总刚度重要由框架来保证。 3.提高外墙保温能力有哪些办法？通过对材料选取：增长外墙厚度；选用孔隙率高、密度小材料做外墙；采用各种材料组合墙，形成保温构造系统解决保温和承重双重问题（墙面保温做法见书P16）。防止外墙中浮现凝结水：在靠室内高温一侧设立隔蒸汽层，制止水蒸气进入墙体。隔蒸汽层惯用卷材、防水涂料或薄膜等。（做法见书P17）防止外墙浮现空气渗入：选取密实度高墙体材料，墙体内外加抹灰层，加强构件间缝隙解决。采用品有复合空腔构造外墙形式：如被动式太阳房(见书P18) 4.墙体设计在使用功能上应考虑哪些设计规定？保温与隔热规定：外墙具备良好热稳定性，使室内温度环境在外界环境气温变化状况下保持相对稳定，减少对空调和采暖设备依赖。隔声规定：规定建筑依照使用性质不同进行不同原则噪声控制。都市住宅42dB、教室38dB、剧场34dB。防火规定：选取燃烧性能和耐火极限符合防火规范材料。在较大建筑中应设防火墙。防水防潮规定：在卫生间、厨房、实验室等有水房间及地下室墙应采用防水防潮办法。建筑工业化规定：提高机械化施工限度，提高功能，减少劳动成本。 5.砌块墙组砌规定有哪些？砖墙组砌：原则缝宽10mm，可以在8-12mm内调节。丁砖和顺砖交替砌筑，灰浆饱满，横平竖直。丁砖和顺砖可以层层交错，也可以隔一定高度或在同一层内交错。做清水墙时，考虑不同图案效果。 砌块墙组砌：先做排列设计，并在砌筑过程中采用加固办法。上下皮错缝搭接，墙体交接处和转角处应使砌块彼此搭接。优先用大规格砌块且主砌块总量不不大于70%，容许用很少砖填缝。采用混凝土空心砌块时，上下皮应孔对孔、肋对肋以保证有足够接触面。砌块组砌时浮现通缝或错缝局限性150mm时，应在水平通缝处加钢筋网片，使之拉结成整体。小型砌块缝宽10-15mm，中型砌块15-20mm，砂浆强度不低于M5。 6.简述墙角水平防潮层设立位置、方式及特点。位置（详图见书P24）：室内地面垫层为混凝土等密实材料时，防潮层位于垫层范畴内低于室内地坪60mm处，同步还应至少高于室外地面150mm。室内地面垫层为透水材料时，水平防潮层位置应平齐或高于室内地面。当内墙两侧地面浮现高差时，还应设竖向防潮层。方式及特点：防水砂浆防潮层，采用1:2水泥砂浆加3-5%防水剂，厚度20-25mm或用防水砂浆砌三皮砖做混凝土防潮层。此法构造简朴，但砂浆开裂或不饱满时影响防潮效果。细石混凝土防潮层，采用60mm厚细石混凝土带，内配三根6钢筋。此法防潮性能好。油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油。此法防水效果好，但有油毡隔离，削弱了砖墙整体性。PS：如果墙角用不透水材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。 7.墙身加固办法有哪些？有何设计规定？门垛和壁柱：在墙体上开设门洞普通应设门垛，特别是在墙体转折处或丁字墙处，用以保证墙身稳定和门框安装。门垛宽度同墙厚、长度与块材尺寸规格相相应。如砖墙门垛普通为120mm或240mm。当墙体受到集中荷载或墙体过长时（如240mm厚、长超过6m）应增设壁柱，使之和墙共同承担荷载并稳定墙身。砖墙壁柱普通凸出墙面120mm或240mm、宽370mm或490mm。圈梁：圈梁设在房屋四周外墙及某些内墙中，处在同一水平高度，其上表面与楼板面平，像箍同样把墙箍住。圈梁与门窗过梁宜尽量统一考虑，可用圈梁代替过梁。圈梁应闭合，遇标高不同洞口，应上下搭接（附加圈梁图见书P30）。圈梁宽度同墙厚。构造柱（图见书P31）：抗震设防地区，为了增长建筑物整体刚度和稳定性，在使用块材墙承重墙体中，还需设立钢筋混凝土构造柱，使之与各层圈梁连接，形成空间骨架。多层砖房构造柱设立部位是：外墙四角、错层部位横墙与纵墙交接处、较大洞口两侧、大房间内外墙交接处。构造柱截面尺寸应与墙体厚度一致。砖墙构造柱最小截面尺寸为240mm*180mm。施工时必要先砌墙，后浇筑钢筋混凝土柱。构造柱可不单独设立基本，但应伸入室外地面下500mm，或锚入浅于500m基本圈梁内。空心砌块墙墙芯柱（图见书P31）：当采用混凝土空心砌块时，应在房屋四大角，外墙转角、楼梯间四角设芯柱。 8.何谓“变形缝”？有什么设计规定？将房屋划提成若干个独立某些，使各某些能自由地变化将建筑物垂直分开预留缝称为变形缝。变形缝涉及温度伸缩缝、沉降缝和防震缝。设计规定：（缝宽表见书P32）温度伸缩缝：沿建筑物长度方向隔一定距离预留垂直缝隙，普通宽度20-30mm。整体式或装配整体式钢筋混凝土构造伸缩缝间距小些；大量性民用建筑用装配式无檩体系钢筋混凝土构造中有保温层或隔热层屋盖，其伸缩缝间距相对大些。伸缩缝从基本顶面开始（基本不断），将墙体、楼盖、屋盖所有构件断开。沉降缝：从基本到屋顶所有断开。凡属下列状况应设立沉降缝：a.建筑物位于不同种类地基上，或在不同步间内修建房屋各连接部位。b.建筑物形体比较复杂,在建筑平面转折部位和高度荷载有很大差别处。沉降缝宽度与地基状况及建筑高度关于，地基越弱建筑物，规定缝宽越大。防震缝：在抗震设防烈度7-9度地区内应设防震缝，将建筑物分为若干体型简朴、构造刚度均匀独立单元。普通状况下防震缝仅在基本以上设立，但防震缝应同伸缩缝和沉降缝协调布置，做多一缝多用。当防震缝与沉降缝结合设立时，基本也应断开。多层砖墙房屋中，缝宽按设防烈度不同取50-70mm。多层钢筋混凝土框架建筑中，建筑高度不不不大于15m时，缝宽70mm；超过15m时，7度，每增高4m，缝宽在70mm上增长20mm；8度，每增高3m，缝宽在70mm上增长20mm；9度，每增高2m，缝宽在70mm上增长20mm。 9.图示内外墙变形缝构造各两种。图见书P34 10.试比较几种惯用隔墙特点。半砖隔墙：结实耐久，有一定隔声能力，但自重大，湿作业多，施工麻烦。砌块隔墙：质轻、孔隙率大、隔热性能好等长处，但吸水性强。框架填充墙：质轻、隔热性能好等长处，但吸水性强。轻钢架隔墙：强度高、刚度大、自重轻、整体性好、易于加工和大批量生产，还可依照需要拆卸和组装。依照选取面层不同可以达到防火、防潮、隔声、防霉、抗冲击等规定。轻质条板隔墙：可按需要增长各种面层。蒸压加气混凝土板隔墙：可用于外墙、内墙和屋面。其自重较轻，施工简朴，防火性能好，有效抵抗雨水渗入。但不适当用于具备高温、高湿或有化学有害空气介质建筑中。符合板材隔墙：大多具备强度高、耐火性、防水性、隔声性能好长处，且安装、拆卸方 便，有助于建筑工业化。 楼地层、楼板某些1.楼盖层与地坪层有什么相似和不同之处？（楼底层构成图见书P44）相似：都是水平方向分隔房屋空间承重构件；均有相似面层。不同：楼盖层分隔上下楼层空间，地坪层分隔大地与底层空间。 受力不同。 楼盖层构造层为楼板，地坪层构造层为垫层。 楼盖层有隔声等功能规定。 2.楼盖层基本构成及设计规定有哪些？基本构成：面层、楼板、顶棚（抹灰顶棚、粘贴类顶棚、吊顶棚三种）。设计规定：楼板具备足够承载力和刚度。 满足隔声、防火、热工等方面规定。 满足建筑经济规定。 3.楼板隔绝固体声办法有哪三种？绘图阐明。（详图见书P46）在楼盖面铺设弹性面层，如铺设地毯、橡皮、塑料等。设立片状、条状、或块状弹性垫层，其上做面层形成浮筑式楼板。在楼板下设立吊顶棚（吊顶）。 4.惯用装配式钢筋混凝土楼板类型及其特点和合用范畴。平板：实心平板普通用于小跨度（1500mm左右），板厚度为60mm。平板板面上下平整，制作简朴，但自重较大，隔声效果差。惯用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。槽形板：跨长为3-6m非预应力槽形板，板肋高位120-240mm，板厚仅为30mm。槽形板减轻了板自重，具备省材料、便于在板上开洞等长处，但隔声效果差。槽形板正放（肋朝下）惯用作厨房、卫生间、库房等楼板。对楼板有保温、隔声规定期，可考虑采用倒放（肋向上）槽形板，槽内可填轻质材料。空心板：依照受力状况，结合考虑隔声规定，并使板面上下平整，可将预制板抽孔做成空心板，孔洞有矩形、方形、圆形、椭圆形等。矩形孔较为经济但抽孔困难，圆形孔板刚度较好，制作也比较以便，因而使用较广。当前国内预应力空心板跨度尺寸可达到6、6.6、7.2m等，板厚为120-240mm。 5.现浇肋梁楼板布置原则。承重构件，如柱、梁、墙等应有规律地布置，宜做到上下对齐，以利于构造传力直接，受力合理。板上不适当布置较大集中荷载，自重较大隔墙和设备宜布置在梁上，梁应避免支撑在门 窗洞口上。满足经济规定，普通状况下，常采用单向板跨度尺寸为1.7-3.6m，不适当不不大于4m。双向板短边跨度宜不大于4m；方形双向板宜不大于5m*5m。次梁经济跨度为4-6m；主梁经济跨度为5-8m。 6.井式楼板和无梁楼板特点及适应范畴。井式楼板：两个方向梁不分主次、高度相等、同位相交、呈井字形，是双向板肋梁楼板一种特例。宜用于正方形平面，长短边之比1.5矩形平面也可采用。梁与楼板平面边线可正交也可斜交。此种楼板梁板布置图案美观，有装饰效果，可用于较大建筑空间。跨度可达20-30m，粱间距普通为3m左右。无梁楼板：不设梁，是一种双向受力板柱构造。柱顶设立柱帽，采用柱网常为正方形或接近正方形，柱网尺寸为6m左右。无梁楼板顶棚平整，有助于室内采光、通风，视觉效果较好，且能减少楼板所占空间高度。但楼板较厚，当楼面荷载较小时不经济。惯用于商场、仓库、多层车库等建筑内。 7.地坪层构成及各层作用。素土夯实层：为地坪基层，也称地基。承受垫层传下来地面荷载。垫层：是承受并传递荷载给地基构造层，垫层有刚性垫层和非刚性垫层之分。刚性垫层用于地面规定较高及薄而脆面层；非刚性垫层用于厚而不易断裂面层；对某些室内荷载大且地基又较差并且有保温等特殊规定地方，或面层装修原则较高地面，可在地基上先做非刚性垫层，在做一层刚性垫层，即复合垫层。面层：是人们寻常生活、工作、生产直接接触地方。保护垫层、承受并传递荷载，同步对室内有很重要清洁及装饰作用。依照需要还可以设各种附加构造层，如找平层、结合层、防潮层、保温层、管道敷设层等。 楼梯某些 1.楼梯由哪些某些构成？各构成某些作用及规定？梯段：俗称梯跑，是联系两个不同标高平台倾斜构件。普通为板式和梁板式两种。梯段踏步步数普通不适当超过18级，但也不适当少于3级。楼梯平台：中间平台用来供人们行走时调节体力和变化行进方向。楼层平台除起着与中间平台相似作用外，还用来分派从楼梯到达各楼层人流。栏杆扶手：栏杆扶手是设在梯段及平台边沿安全保护构件。梯段宽度不大时，可只在梯段临空面设立；梯段宽度较大时，非临空面也应加设靠墙扶手；梯段宽度很大时，则需在梯段中间加设中间扶手。 2.常用楼梯形式和使用范畴？直行单跑楼梯：仅用于层高不高建筑。直行多跑楼梯：合用于层高较大建筑，在公共建筑中惯用于人流较多大厅。平行双跑楼梯：最惯用楼梯形式之一，当上下多层楼面时，最合用。平行双分双合楼梯：普通在人流多、楼梯宽度较大时采用。惯用作办公类建筑重要楼梯。折行多跑楼梯：折行双跑楼梯折角不不大于90度时，惯用于导向性强仅上一层楼影剧院、体育馆等建筑门厅中；当折角不大于90度时，形成三角形楼梯间，可用于上多层楼建筑中。折行三跑楼梯惯用于层高较大公共建筑。因梯井较大，共少年小朋友使用建筑不能采用此种楼梯。交叉跑（剪刀）楼梯：不带中间平台对空间开敞、楼层人流多方向进入有利。仅适合层高较高建筑；带有中间平台合用于层高较大且有楼层人流多向性选取规定建筑如商场、多层食堂等。当楼梯中间加上防火分隔墙时，形成两部独立疏散楼梯，常在有双向疏散规定高层居住建筑中采用。螺旋形楼梯：不能作为重要人流交通和疏散楼梯，常作为建筑小品布置在庭院或室内。弧形楼梯：可用来通行较多人流，常布置在公共建筑门厅。 3.拟定梯段和平台宽度根据？梯段宽度：应依照紧急疏散时规定通过人流股数多少拟定。每股人流按550-600mm宽度考虑，普通每层每100人有1m梯段净宽。同步，需满足各类建筑设计规范中对梯段宽度底限规定。平台宽度：对平行和折行多跑楼梯，中间平台宽度应不不大于梯段宽度，并不得不大于1200mm。同步应便于家具搬运，医院建筑还应保证担架在平台处能转向通行，其中平台宽度应不不大于1800mm。对于直行多跑楼梯，中间平台宽度不适当不大于1200mm。对于楼层平台宽度，则应比中间平台更宽松某些。 4.楼梯坡度如何拟定？踏步高与踏步宽和行人步距关系？惯用坡度按踏步高宽比1:2左右，依照人流行走舒服、安全和楼梯间尺度、面积等因素进行综合权衡。（踏步惯用高度尺寸表见书P89）踏步高度，成人以150mm左右较适当，不应高于175mm。踏步宽度（水平投影宽度）以300mm左右为宜，不应窄于260mm。为了在踏步宽度一定状况下增长行走舒服度，常将踏步出挑20-30mm。 5.楼梯间开间、进深如何拟定？（楼梯尺寸详细计算环节见书P91）开间=梯段净宽*2+半墙厚*2+梯井宽 符合3M模数进深=中间平台宽度+梯段长度+楼层平台宽度+半墙厚*2 符合3M模数 6.当底层中间平台下做出入口时，为保证净高，常采用哪些办法？（详图见书P93）在底层变做长短跑梯段。局部减少底层中间平台下地坪标高。采用长短跑梯段同步，又恰当减少底层中间平台下地坪标高。底层用直行单跑或直行双跑楼梯直接从室外上二层。 7.钢筋混凝土楼梯常用构造形式和特点？预制装配式：有助于节约模板、提高施工速度。现浇整体式：刚度好，但现场施工量大。 8.预制装配式楼梯构造形式？墙承式：预制钢筋混凝土踏步板直接搁置在墙上。踏步不两端由墙体支撑，不需设平台梁、梯斜梁和栏杆，需要时设靠墙扶手。由于踏步直接安装入墙体，对墙体砌筑和施工速度影响较大，砌筑质量不易保证。由于梯段间有墙，搬运家具不以便，阻挡视线，对抗震不利，施工也麻烦。当前仅有时用于小型普通性建筑中。墙悬臂式：预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端凌空悬挑。无平台梁和梯斜梁，也无中间墙，楼梯间空间轻巧空透，构造占空间少，但其楼梯间整体刚度极差，不能用于有抗震设防规定地区。由于需随墙体砌筑安装踏步板，并需设暂时支撑，施工麻烦，当前已较少采用。梁承式：梯段由平台梁支撑。平台梁既可支撑于承重墙山又可支撑于框架构造梁上，在普通大量性民用建筑中较为惯用。 9.楼梯扶手、栏杆与踏步构造如何？踏步构造：踏步面层：楼梯踏步面层装修做法与楼层面层装修做法基本相似。但装修用材原则应高于或至少不低于楼地面装修用材原则，使其在建筑中具备明显醒目地位，引导人流。应考虑耐磨、防滑、美观、不起尘材料。防滑解决：避免行人滑到，保护踏步阳角。其设立位置接近踏步阳角处，防滑条应突出踏步面2-3mm。 栏杆构造：空花式：保证其栏杆有足够承载力以抵抗侧向冲击力，最佳将竖杆与水平杆连为一体。杆件形成空花尺寸不适当过大。普通用于室内。 栏板式：栏板构件应与主体构造连接可靠，能承受侧向推力。重要有钢丝网（或钢板网）水泥抹灰栏板、钢筋混凝土栏板等，惯用于室外楼梯。混合式：指空花式和栏板式两种栏杆形式组合，栏杆作为重要抗侧力构件，栏板则作为防护和美观装饰构件。 栏杆扶手连接构造：详图与阐明见书P107 10.台阶与坡道构造规定？台阶：台阶尺度：踏步高普通在100-150mm左右，踏步宽在300-400mm左右。在台阶与建筑出入口大门之间常设一缓冲平台，平台深度普通不应不大于1m，平台需做3%左右排水坡度。考虑有无障碍设计坡道时，出入口平台深度不应不大于1.5m。平台处铁篦子空格尺寸不不不大于20mm。台阶面层：应选取防滑和耐久材料。对于人流量大建筑台阶，还应在台阶平台处设刮泥槽。台阶垫层：步数较少台阶，其垫层做法与地面垫层做法类似。普通采用素土夯实后按台阶形状尺寸做C15混凝土垫层或砖石垫层。原则较高或地基土质较差还可以在垫层下加铺一层碎砖或碎石层。对于步数较多或地基土质差台阶，可依照状况架空成钢筋混凝土台阶。寒冷地区台阶还需考虑地基土冻胀因素，可用含水率低砂石垫层换土至冰冻线如下。 坡道：坡道尺度：（每段坡道坡度、坡段高度和水平长度最大容许值表见书P113）坡道宽度不应不大于1200mm,坡度不适当不不大于1/12，当坡度为1/12时,每段坡道高度不应不不大于750mm,水平投影长度不应不不大于9m.休息平台深度直行、弯转时均不应不大于1500mm。在坡道起点和终点处应留有深度不不大于1500mm轮椅缓冲区。坡道扶手：坡道两侧宜在900mm和650mm高度处设上下层扶手。两段坡道之间扶手应保持连贯性。起点和终点处扶手，应水平延伸300mm以上。坡道侧面凌空时，在栏杆下端宜设高度不不大于50mm安全挡台。坡道地面：坡道地面应平整，面层宜选用防滑及不易松动材料。 屋盖某些1.屋盖楼外形有哪些形式？注意各种形式屋盖特点和合用范畴。平屋盖：平屋盖易于协调统一建筑与构造关系，较为经济合理，因而是广泛采用一种屋盖形式。为满足多方面功能规定，屋盖构造具备各种材料叠合、多层次做法特点。普通把坡度在2%-5%屋盖称为平屋盖。惯用于构造与建筑空间多为矩形大量性民用建筑。坡屋盖：坡屋盖是国内老式屋盖形式，广泛应用与民居等建筑。当代建筑考虑景观环境或建筑风格规定也常采用坡屋盖。坡屋盖屋面防水材料多为瓦材，坡度普通为20度-30度。其受力较平屋盖复杂。（坡屋盖常用形式图示见书P121）其她形式屋盖：如拱屋盖、折板屋盖、薄壳屋盖、桁架屋盖、悬索屋盖、网架屋盖等，这些屋盖构造形式独特，其传力系统、材料性能、施工及构造技术等均有一系列理论和规范。 2.设计屋盖应满足那些规定？防水规定：（屋面防水级别和设防规定表见书P122）遵循“合理设防、放排结合（防水排水）、因地制宜、综合治理”原则。屋面防水级别一级：防水层合理使用年限，25年；设防规定，三道或三道以上防水设防。二级：；二道防水设防。三级：；一道防水设防。四级：5年；一道防水设防。保温隔热规定构造规定：屋盖也是承重构件，应有足够承载力和刚度。建筑艺术规定其她规定：运用建筑屋盖开辟园林绿化、屋盖设立直升飞机停机坪、有幕墙建筑规定在屋盖设立擦窗机轨道、运用屋盖安装太阳能集热器等。屋盖设计时应对这些多方面规定加以考察研究，协调好与屋盖基本规定之间关系，以期最大限度地发挥屋盖综合效益。 3.影响屋盖排水坡度因素有哪些？各种屋盖坡度值是多少？屋盖排水坡度形成办法有哪些？注意各种办法优缺陷比较。影响屋盖排水坡度大小因素：防水材料尺寸大小影响：防水材料尺寸小，屋面应有较大排水坡度；防水材料覆盖面积大，屋面坡度就可以小某些。年降雨量影响：降雨量大，屋面渗漏也许性较大，屋面坡度就应恰当加大。其她因素影响：屋面排水路线较长，屋盖有上人活动规定，屋盖蓄水等，屋面坡度可恰当小某些，反之较大 坡屋盖坡度普通为1:2-1:3，平屋盖坡度普通为2%-3%。 屋盖排水坡度形成及优缺陷：材料找坡：将屋面板水平搁置，其上用轻质材料垫置起坡。找坡材料有水泥焦渣、石灰炉渣等。由于找坡材料强度和平整度往往较低，应在其上加设1:3水泥砂浆找平层。采用材料找坡房屋，室内可获得水平屋顶棚面，但找坡层会加大构造荷载，当房屋跨度较大时尤为明显。材料找坡合用于跨度不大平屋顶，坡度宜为2%。构造找坡：将平屋盖屋面板倾斜搁置，形成所需排水坡度。构造找坡省工省料，构造简朴，局限性之处是室内顶棚呈倾斜状。构造找坡合用于室内美观规定不高或设有吊顶房屋。单坡跨度不不大于9m屋盖宜做构造找坡，且坡度不应不大于3%。坡屋盖也是构造找坡。 4.什么叫无组织排水和有组织排水？它们优缺陷和合用范畴是什么？无组织排水：无组织排水又称自由落水，意指屋面雨水自由地从檐口落至室外地面。其构造简朴，造价低廉，但是自由下落雨水会溅湿墙面。这种做法合用于三层及三层如下或檐高不不不大于10m中、小型建筑物或少雨地区建筑，原则较高低层建筑或临街建筑都不适当采用。有组织排水：有组织排水是通过排水系统，将屋面积水有组织地排至地面。有组织内排水水落管设于室内，构造复杂，极易渗漏，但维修以便，惯用于多跨或高层屋盖，合用于大型公建。普通建筑则应尽量采用有组织外排水方式。 5.常用有组织排水方案有哪几种？各合用于何种条件？檐沟外排水：A.平屋盖挑檐外排水：排水畅通，设计时檐沟高度可视建筑体型而定。此方案是一种惯用排水形式。B.坡屋盖檐沟外排水：檐沟纵坡普通由檐沟斜挂形成，不适当在沟内垫置材料起坡。女儿墙外排水：将女儿墙与屋面交接处做出坡度为1%纵坡，让雨水沿此纵坡流向弯管式水落口，再流入外墙水落斗及水落管，即形成女儿墙外排水。这种方案排水不如檐沟外排水畅通。平屋盖女儿墙外排水方案施工较为简便，经济性较好，建筑体型简洁，是一种惯用形式。坡屋盖女儿墙外排水内檐沟排水不畅，极易渗漏，宜慎用。内排水：屋面向内倾斜，雨水汇集到中间天沟内，再沿天沟纵坡流向水落口，最后排入室内水落管。内排水方案水落管在室内街头甚多，易渗漏，多用于不适当采用外排水建筑屋盖，如高层及多跨建筑等。其她排水方案：如蓄水屋面惯用檐沟女儿墙外排水，为使水落管隐蔽而做外墙暗管排水或管道井暗管内排水等。 6.屋盖排水组织设计内容和规定是什么？内容：使屋面流水线路短捷，檐沟或天沟流水畅通，雨水口负荷恰当且布置均匀。规定：屋面流水线路不适当过长，因而屋面宽度较小时可做成单坡排水；屋面宽度较大，例如12m以上时宜采用双坡排水。落水口负荷按每个落水口150-200平米屋面集水面积雨水量估算，且应符合建筑积水排水设计规范GB50015-关于规定。当屋面有高差时，如高处屋面集水面积不大于100平米，可将高处屋面雨水直接排在低屋面上，但出水口处应采用防护办法；反之，高屋面则应自成排水系统。 檐沟或天沟应有纵向坡度，使沟内雨水迅速排到落水口。纵坡坡度普通为1%，用石灰炉渣等轻质材料垫置起坡。檐沟净宽不不大于200mm，分水线处最小深度不不大于120mm，沟底水落差不得超过200mm。水落管管径有75、100、125等几种，普通屋顶雨水管内径不得不大于100mm。管材有铸铁、石棉、水泥、塑料、陶瓷等。水落管安装时离墙面距离不不大于20mm，管身用管箍卡牢，管箍竖向间距不不不大于1.2m。 7.如何拟定屋面排水坡面数目？如何拟定天沟（或檐沟）断面大小和天沟纵坡值？如何拟定雨水管和雨水口数量及尺寸规划？答案见上题 8.卷材屋面构造层有哪些？各层如何做法？卷材防水层下面找平层为什么要设分隔缝？上人和不上人卷材屋面在构造层次及做法上有什么不同？卷材防水屋面构造基本层次:（详图见书P132）顶棚层：相称于楼干层顶棚做法。构造层：多为钢筋混凝土屋面板，可以是现浇板，也可以是预制板。找平层：找平层厚度取决于基层平整度，普通采用20mm厚1:3水泥砂浆，也可采用1:8沥青砂浆等。找平层宜留分隔缝，缝宽普通为5-20mm，纵横间距普通不适当不不大于6m。屋面板为预制板时，分隔缝应设在预制板端缝处。分隔缝上应附加200-300mm宽卷材，和胶粘剂单边点贴覆盖。结合层：沥青类卷材通惯用冷底子油作结合层；高分子卷材则多采用配套基层解决剂，也有采用冷底子油或稀释乳化沥青作结合层。防水层：A.高聚物改性沥青防水卷材铺贴做法有冷粘法和热熔法两种。冷粘法是用胶粘剂将卷材粘结在找平层上，或运用某些卷材自粘性进行铺贴。铺贴卷材时注意平整顺直，搭接尺寸精确，不扭曲，应排除卷材下面空气并辊压粘结牢固。热熔法施工时用火焰加热器将卷材均匀加热至表面发黑，然后及时滚铺卷材使之平展，并辊压密实。B.高分子卷材防水层（以三元乙丙卷材防水层为例）。当前找平层（基层）上涂刮基层解决剂（如CX-404胶等），规定薄而均匀，干燥不黏后即可铺贴卷材。卷材普通应由屋面低处向高处铺贴。卷材铺贴时规定保持自然松弛状态，不能拉得过紧。卷材长边应保持搭接50mm，短边保持搭接70mm，铺好后及时用工具滚压密实，搭接部位用胶粘剂均匀涂刷粘合。保护层：（保护层详图见书P133）保护层构造做法应视屋面运用状况而定。A.不上人时，改性沥青卷材防水屋面普通在防水层上撒粒径为3-5mm小石子作为保护层，称为绿豆沙保护层；高分子卷材如三元乙丙橡胶防水屋面等普通是在卷材面上涂刷水溶型或水溶型浅色保护着色剂，如氯丁银粉胶等。B.上人屋面通惯用沥青砂浆铺贴缸砖、大阶砖、混凝土板等块材；在防水层上现浇30-40mm厚细石混凝土。板材保护层或整体保护层均应设分隔缝，位置是：屋盖坡面转折处，屋面与突出屋面女儿墙、烟囱等交接处。保护层分隔缝应尽量与找平层分隔缝错开，缝内用油膏嵌封。上人屋面做屋盖花园时，水池、花台等构造均在屋面保护层上设立。辅助层次：如保温层、隔热层、隔蒸汽层、找坡层等。找平层设分隔缝作用：找平层四季受温度影响胀缩幅度较大，若不设立分割缝，卷材防水层会随找平层而产生较大幅度胀缩，从而易产生裂缝，失去防水作用。 9.卷材防水屋面泛水、天沟、檐口、雨水口等细部构造要点是什么？注意记忆它们典型构造图。泛水：（详图见书P134）A.将屋面卷材继续铺至垂直墙面上，形成卷材泛水，泛水高度不不大于250mm（250或300）。B.在屋面与垂直女儿墙面交接缝处，砂浆找平应抹成圆弧形，圆弧半径为20-150mm，上刷卷材胶粘剂，使卷材铺贴密实，避免卷材架空或折断，并加铺一层卷材。C.做好泛水上口卷材收头固定，防止卷材在垂直墙面上下滑动。挑檐口：（详图见书P134）其防水构造要点是做好卷材收头，使屋盖四周卷材封闭，避免雨水渗入。无组织排水檐沟收头处通惯用油膏嵌实，不可用砂浆等硬性材料。水落口：（详图见书P136）A.檐沟外排水水落口构造要点为：水落空周边直径500mm范畴内坡度不应不大于5%，并应用防水涂膜涂封，其厚度不应不大于2mm，将防水卷材铺入连接管内50mm，水落口上用定型铸铁罩或钢丝球盖住。B.女儿墙外排水落水口构造要点为：将屋面卷材铺入水落口内50mm，水落口上还应安装铁箅，以防止杂物落入导致堵塞。屋面变形缝及屋面检修孔、屋面出入口构造（见书P136） 10.何为刚性防水屋面？刚性防水屋面有哪些构造层？各层做法如何？注意为什么要设隔离层？刚性防水屋面屋面是指用细石混凝土作防水层屋面，因混凝土属于脆性材料，抗拉强度较低，故而称为刚性防水屋面。 刚性防水屋面构造层次：（详图见书P137）防水层：防水层采用不低于C20细石混凝土整体现浇而成，其厚度不不大于40mm。为防止混凝土开裂，可在防水层中配直径4-6mm，间距100-200mm双向钢筋网片，钢筋保护层厚度不不大于10mm，靠上表面布置。为提高防水层抗裂和抗渗性能，可在细石混凝土中掺入适量外加剂，如膨胀剂、减水剂、防水剂等。隔离层：隔离层可采用铺纸筋灰、低强度级别砂浆，或薄砂层上干铺一层油毡等做法。找平层：若构造层为预制钢筋混凝土屋面板时，其上应用1:3水泥砂浆做找平层，厚度为20mm。若屋面板为整体现浇钢筋混凝土构造时则可不设找平层。构造层：构造层普通采用预制或现浇钢筋混凝土屋面板。构造应有足够刚度，以免构造变形过大而引起防水层开裂。设隔离层因素：构造层在荷载作用下产生挠曲变形，在温度变化作用下产生胀缩变形。由于构造层较防水层厚，刚度相应也较大，当构造产生上述变形时容易将刚度较小防水层拉裂。因而，宜在构造层与防水层间设一隔离层使两者脱开。 11.刚性防水屋面什么容易开裂？可采用哪些办法防止开裂？刚性防水层容易开裂，可采用在防水层和构造层间设隔离层，在刚性防水层中设分隔缝等办法。 12.为什么要在刚性防水屋面防水层中设分隔缝？分隔缝应设在哪些部位？注意分隔缝构造要点和记住典型构造图。设分隔缝因素：大面积整体现浇钢筋混凝土防水层受气温影响产生温度变形较大，容易导致混凝土开裂。且在荷载作用下屋面板会产生挠曲变形，支撑端翘起，易于引起混凝土防水层开裂。因而设立一定数量分隔缝能有效防止刚性防水层开裂。 分隔缝应设立在装配式构造屋面板支撑端、屋面转折处、刚性防水层与立墙交接处及突出屋面构造物四周，并应与板缝对齐。分隔缝纵横间距不适当不不大于6m。 分隔缝构造要点：（详图见书P139）防水层内钢筋在分隔缝处应断开。屋面板缝用浸过沥青麻丝木丝板等密封材料嵌填，缝口用油膏等嵌填。缝口表面用防水卷材铺贴盖缝，卷材宽度为200-300mm。在屋脊和平行于流水方向分隔缝处，也可将防水层做成翻边泛水，用盖瓦单边座灰固定覆盖。 13.什么叫涂膜防水屋面？涂膜防水屋面是用防水材料涂刷在屋面基层上，运用涂料干燥或固化后来不透水性来达到防水目。涂抹防水重要合用于防水级别为三、四级屋面防水，也可作用一、二级屋面多道防水设防中一道防水。 14.瓦屋面承重构造系统有哪几种？注意依照不同屋盖形式来进行承重构造布置，注意屋架和檩经济跨度值。瓦屋面承重构造系统：（示意图见书P146）桁架构造：可分为屋架支撑檩条和山墙支撑檩条两种方式。梁架构造：又被称为穿斗构造或立贴式构造。空间构造：重要用于大跨度建筑，如网架构造和悬索构造。 屋架和檩经济跨度：木檩条跨度普通在4m以内，断面为矩形或圆形，大小须经构造计算拟定。木檩条间距为500-700mm，如檩条间采用椽子时，其间距也可放大至1m左右。钢筋混凝土檩条跨度普通为4m，有也可达6m。其断面有矩形、T形和L形等。在屋架成檩形式中，屋架也宜等距排列并与檩条跨度相适应，以便统一屋架类型和檩条尺寸。民用建筑屋架间距普通为3-4m，大跨度建筑可达6m。跨度不超过12m建筑可采用全木屋架，跨度不超过18m时可采用钢木组合屋架，跨度更大时宜采用钢筋混凝土或钢屋架。 瓦屋盖承重构造布置视屋盖形式而定，详图见书P148。 15.平屋盖和坡屋盖保温有哪些构造做法（用构造图表达）？各种做法合用于何种条件？将保温层放在构造层之上，防水层之下，成为封闭保温层。这种方式普通叫做正置式保温，也叫做内置式保温。（详图见书P151）将保温层放在防水层上，成为敞露保温层。这种方式普通叫做倒置式保温，也叫外置式保温。（详图见书P152） 16.平屋盖和坡屋盖隔热有哪些构造做法（用构造图表达）？各种做法合用于何种条件？屋盖通风隔热：A.架空通风隔热间层：图见书P153-154B.顶棚通风隔热：图见书P155蓄水隔热：图见书P157种植隔热：图见书P158-161反射降温隔热：铝箔反射率在所有材料中最高。
