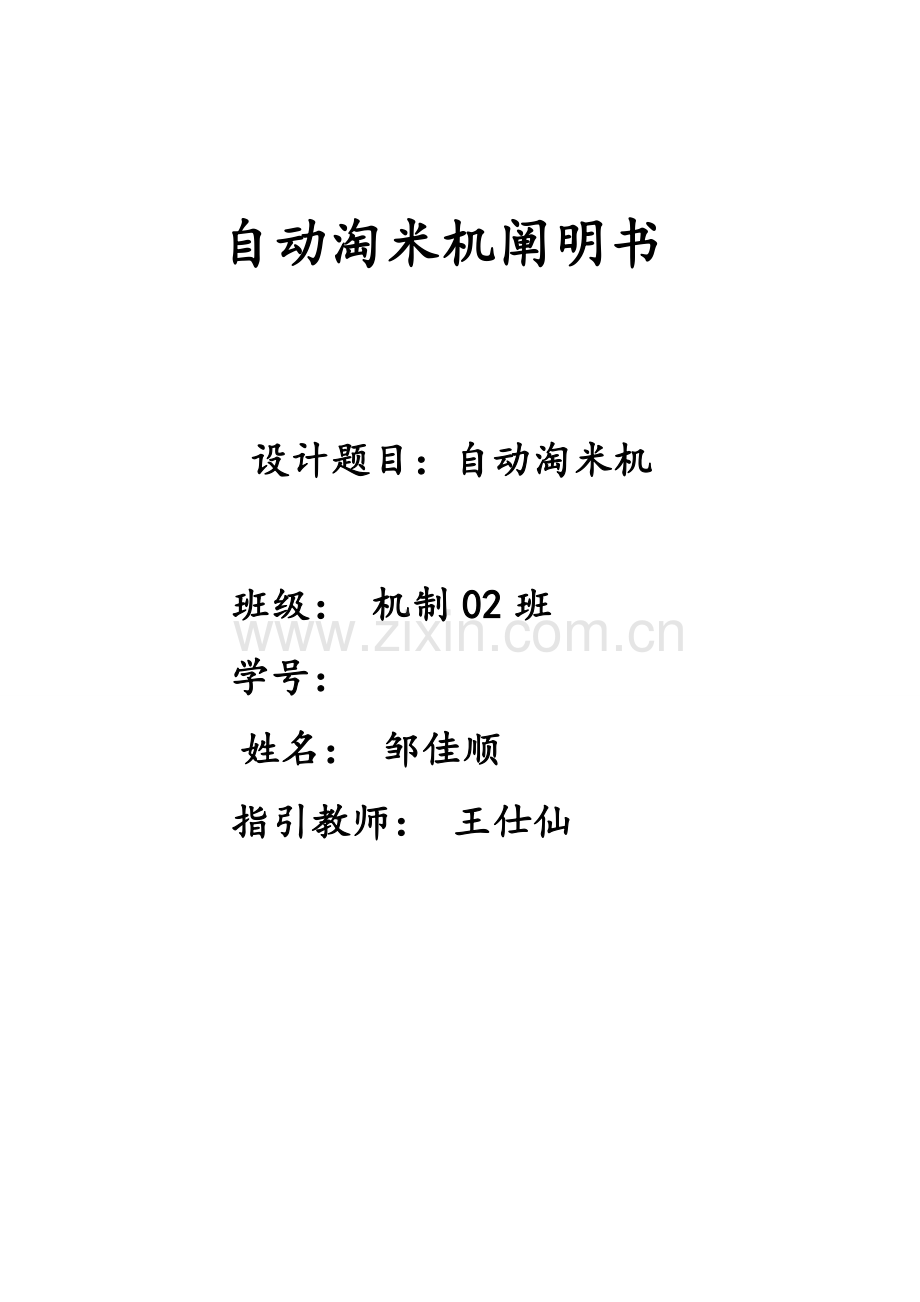

自动淘米机阐明书

设计题目：自动淘米机

班级： 机制02班
学号：
姓名： 邹佳顺
指引教师： 王仕仙

目 录
摘要……………………………………………………………(3)

一 课题背景……………………………………………… (4)

二 设计条件与规定……………………………………… (6)

三 电机方案拟定………………………………………… (7)

四 工作流程……………………………………………… (9)

五 计算传动比及各级传动比……………………………(12)

六 讨论与分析…………………………………………… （14）

七 参照文献 …………………………………………… （14）

八 小结和体会…………………………………………… （15）
摘要
本次课程设计重要是研究淘米机工作原理，基本构成某些和基本构件，运用所学知识进行解释。重要内容涉及设计题目，设计题目里面涉及设计条件和规定。原始数据和设计构思，传动计算，传动比计算。材料选用，各种零件选用。
其中计算传动比是整个设计重要某些，加入了联轴器，然后是个零件规格。通过查资料得知，各个零件长处，及选取因素。

一 课题背景

在此前淘米过程中，用这种竹编米抖不尽消耗时间多，并且只能掏点某些比较大石子，而细小沙粒以及灰尘不能掏掉。

当代是一种科学时代，随着人科技水平提高，生活水平也待提高，由图可知在人类最为基本衣食住行中还得为淘米这样事情耗费巨大时间，而淘米机浮现正好变化了这一状况。为人类生活提供了巨大便利。并且用手来淘米对于卫生方面也不是较好，做不到机器那么干净。

而市场上浮现这种大型掏米机虽然也能变化了人类为一日三餐而耗费大量时间去去淘米过程。为人类提供了更为卫生，更为便利食物。但是却不适合应用到每家每户去。故我设计了更为便利，更为适合每家每户便利型淘米机。因此设计了，较小型淘米机

二 设计条件与规定
设计题目：自动淘米机
1、设计规定:
（1）工作稳定
（2）工作简朴，以便好用
（3）节约材料
（4 ）机灵好用
2、总功能规定
往复圆周运动，是泥沙清出滚筒
3、电机方案拟订
（1） 工作条件：载荷平稳，环境清洁。
（2）原始数据：滚筒圆周力F=1000N；带速V=2.0m/s；
滚筒直径D=500mm；滚筒长度L=500mm。
（3）选取规定：
A：交流发电机
B：同等匹数交流电机输出功率不不大于直流发电机
C：体积小，重量轻，价格低
D：，容易控制，在最小动力下获得最大电压矢量
（4）电动机选取
1、电动机类型选取： Y系列三相异步电动机

2、电动机功率选取：

电机传动装置总功率：
η总=η带×η2轴承×η齿轮×η联轴器×η滚筒
=0.96×0.982×0.97×0.99×0.96
=0.85
电机所需工作功率：
P工作=FV/1000η总
=1000×2/1000×0.8412
（4）拟定电动机转速：
先计算滚筒工作转速：
n筒=60×1000V/πD
=60×1000×2.0/π×500
=240r/min （1）
图1为淘米机电机某些，它是由发电机，轴，皮带轮，和皮带构成
皮带轮
发电机
皮带
轴
皮带轮
电机某些
轴
滚桶

图1电机平视图

轴
发电机
皮带

图2电机俯视图
综合考虑电动机和传动装置尺寸、重量、价格和带传动选定转速n=1000r/min。额定功率：3KW，满载转速960r/min，额定转矩2.0。质量3kg
选取Y系列三相异步电动机好处
好处（1）Y系列三相异步电动机启动是可以减小启动电流，起到省电和保护机器作用
（2） 具备软机械特性和宽调速范畴特种电机。当负载增长时，电动机转速能自动随之减少，而输出力矩增长，保持与负载平衡。
（3）可以大大减少阻抗，减少能耗，优化磁场与流协调性
（4）不但减轻节能运营控制器工作承担，提高了测量精度，还减少了系统硬件开支
四：工作流程
（1）外观设计
进水口
顶盖
出水口
电机某些
抽水机
沙石分离斗
滚桶
过水网

图3 淘米机构造图

（2） 工作过程
A， 取开顶盖，将大米放进。
B， 盖好顶盖，将水从进水口倒如
C， 打开电源，大米会和水一起搅动，此时，假定电机是额定功率，那滚筒转速就为公式（1）所计算答案240r/min。
D， 此时大米会同混在大米中沙石一起随滚筒迅速搅拌起来，沙石会通过沙石分离漏斗出来，大米依然会留在滚筒中。
运动

运动
运动
运动
运动方向
运动

尚有和其相反运动。她们运动规律符合正弦函数曲线
图5 运动正弦图
E， 打开出水口开关，使水和泥沙流出来，再滚筒中留下就是洗过大米了。
F， 抽水机普通是用于洗大量大米。重要在某些缺水干旱地方使用。
（3） 材料选用
目：节约材料
规定：结实耐用

石沙分离斗

图6滚筒构造图
通过资料查询，最佳材料为胶硅，它化学性质稳定，其化学分子式为mSiO2 ．nH2O无毒无味，不溶于水和任何溶剂，物理性质为比较坚硬，并且很容易形成微空孔构造，表面光滑，在湿度很高状况下容易吸附微尘等物质，可以在洗米时吸附谷物皮壳，及泥沙，不吸附谷物。且用洗干净也可容易洗去表面杂物。该材料制取以便，价格便宜。

本来可选，铝，铁等材料，但运营时速率快，铝很脆，长期不用，铁会生锈，故使用铜作为沙石分离斗材料。其长处铜硬度强，不易变形，价格便宜。
顶盖及外壳材料可用塑料

其长处为
a.质轻，可以减轻机器重量
b.比强度高，（比强度是指材料拉伸强度与相对密度之比。）
c.成型加工容易，塑料具备优秀粘流动性，可以成型形状十分复杂制品
d.化学稳定性好：与金属材料相比，塑料具备优秀饿耐腐蚀性
五：计算传动比，分派各级传动比
先计算轴转动（r/min）
先假设滚筒为全满状态，电机工作状态不是额定功率。
nI=n电机=960r/min
经查资料传动比计算办法是：积极轮转速/从动轮转速，还要考虑带与带轮之间弹性滑动，因此传动比是周期性变化。普通滑动率为1%~2%
因此电机与滚筒传动比为i =n电动/n筒=960/240=4.00
此时，算从动皮带轮转速，经查资料：皮带轮传动比问题。已知电机转速,和两个传动轮周长,(一种在电机上一种在设备上通过皮带连接)，那么设备上转速为n=N.L/C ， n 是被动轮转速，N是积极轮转速，L是积极轮周长，C是被动轮周长。直径为120 mm
n=N.L/C=960r/min×376.8mm/350mm=185.89 r/min
经计算得被动轮转速与滚筒转速差不多，因此证明我数据及构造是精确无误，这足以证明我设计是合理。至于为什么计算成果不同样那是由于，连轴器因素。联轴器在轴两端安装。
联轴器作用
（1） 传递运动和动力
（2） 安全保护装置
（3） 补偿同轴误差，也可以消除两轴误差影响。
（4） 减少电机传动速度
（5） 保护轴不回变形
此处选联轴器为C01——MM1546型，可用于1000 r/min如下电机
因此两个皮带轮上两轴转速不是相等，可是它们传动比经原始数据计算大体为1：1，这是可以解释清晰。
理论上，皮带面上线速度处处相等，因此两个皮带轮传动比为1：1，已知带速为V=2.0m/s，可知两个皮带轮上转速是相等，因此两个皮带轮传动比是原则1：1，而不是由于联轴器影响，产生误差后大体1：1。
因此总传动比，就是电机与滚筒传动比为i =n电动/n筒=960/240=4.00
两皮带轮传动比没有联轴器影响，是原则1：1。
两轴传动比由于，联轴器减速作用，以及补偿误差作用，因此传动比为大体1：1.

六．分析与讨论
分析与讨论：
本自动订书机是由本人自己设计而成，由于时间仓促，也许存在诸多局限性地方，机构自身也也许存在某些不完善地方，有待进一步修改。盼望有识之士可以批评指正，本人将不尽感激。
七．重要参照文献
参照文献：
(1)《机械原理》 郑文纬、吴克坚主编　高等教诲出版社　第七版
(2)《机械原理课程设计任务书及指引书》 何毅斌主编 机械基本教研室
(3)《Visual Basic实用教程》郑阿奇主编　电子工业出版社　第二版
(4)《机械优化设计》孙靖民主编 哈尔滨工业大学　第二版
(5)《机械原理》邹慧君等主编，高等教诲出版社，1999
(6)《机械原理课程设计手册》邹慧君主编，高等教诲出版社，1998
八．小节和体会
小节和体会
     这次课程设计，不但让我收获了阅历，收获了成熟，在此过程中，咱们通过查找大量资料，请教教师，以及不懈努力，不但培养了独立思考、动手制作VB动画能力，以及在各种其他能力上也均有了提高。这是日后实用，受益匪浅锻炼。咱们深刻体会到要面对社会挑战，只有不断学习、实践，再学习、再实践。
    　学习VB时，我结识到，要接受一种新事物，自学一种新东西，必要脚踏实地，从头开始，很少有人会一步登天吧。永不言弃才干达到最后成功。 并且，这对于咱们将来也有很大协助。后来，不论有多苦，我想咱们都会变苦为乐，克服重重困难。
   这次在与队友合伙时，我也深有体会。与队友合伙是一件十分高兴事情，只有彼此都付出，彼此都努力维护才干将作品做更加完美。互相协助中可以让所有人都得到提高，团队精神作用非常重要。
   　这次课程设计虽然结束了，也给我留下了诸多遗憾，由于由于时间紧缺，我并没有做到最佳，设计产品尚有许多不完善地方。但是，最起码咱们没有放弃，这是咱们骄傲！相信后来咱们会以更加积极地态度对待咱们学习、对待咱们生活。咱们激情永远不会结束，相反，咱们会更加努力，努力去弥补自己缺陷，发展自己长处，去充实自己，只有在理解了自己长短之后，咱们会更加爱惜拥有，更加努力去完善它，增进它。只有不断测试自己，挑战自己，才干拥有更多成功和高兴！ 高兴至上，享有过程，而不是成果！认真对待每一件工作，爱惜每一分一秒，学到最多知识和办法，锻炼自己能力，这个是咱们这次课程设计中学到最重要东西，也是后来都将受益匪浅！
