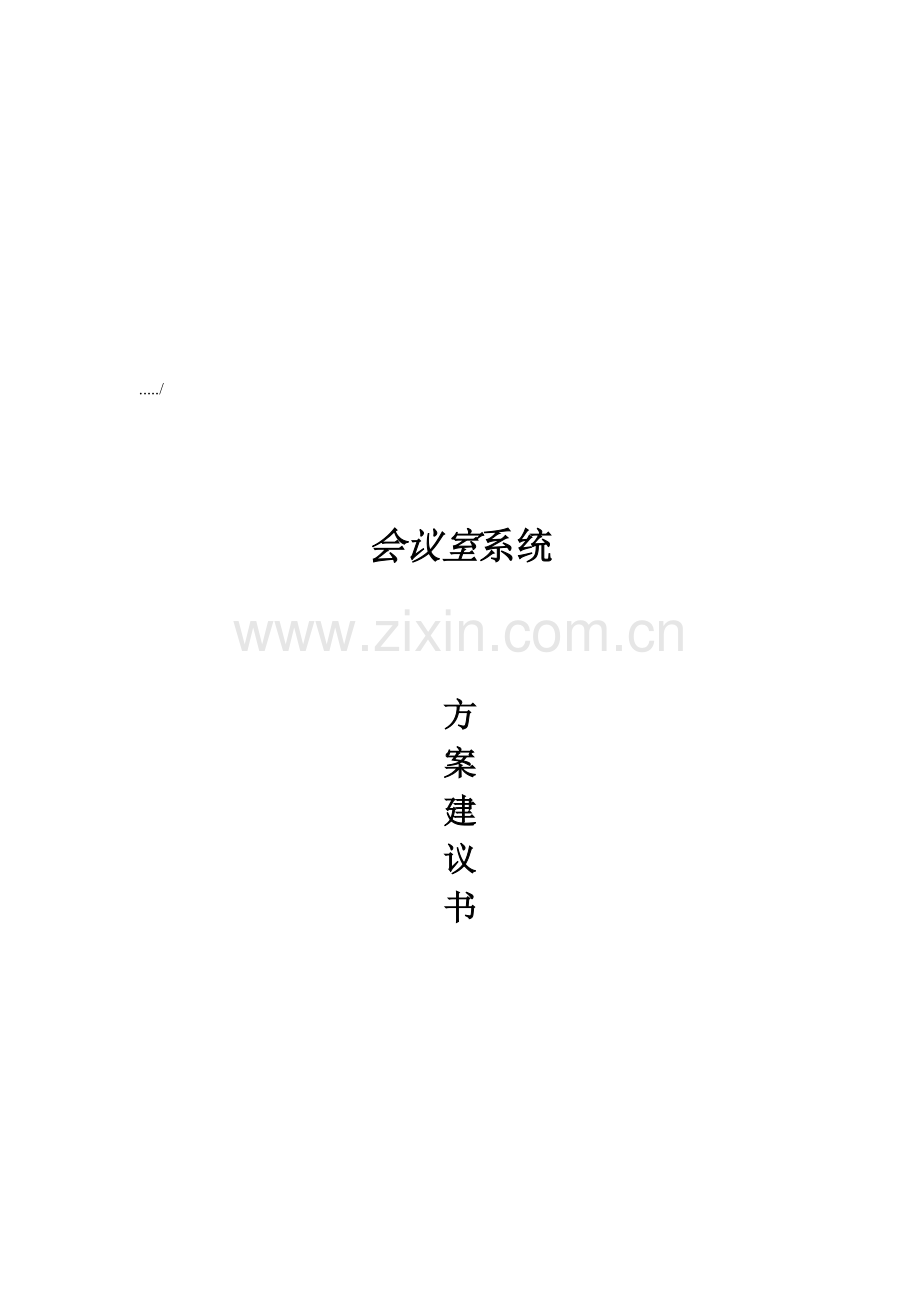

会议室系统

方
案
建
议
书

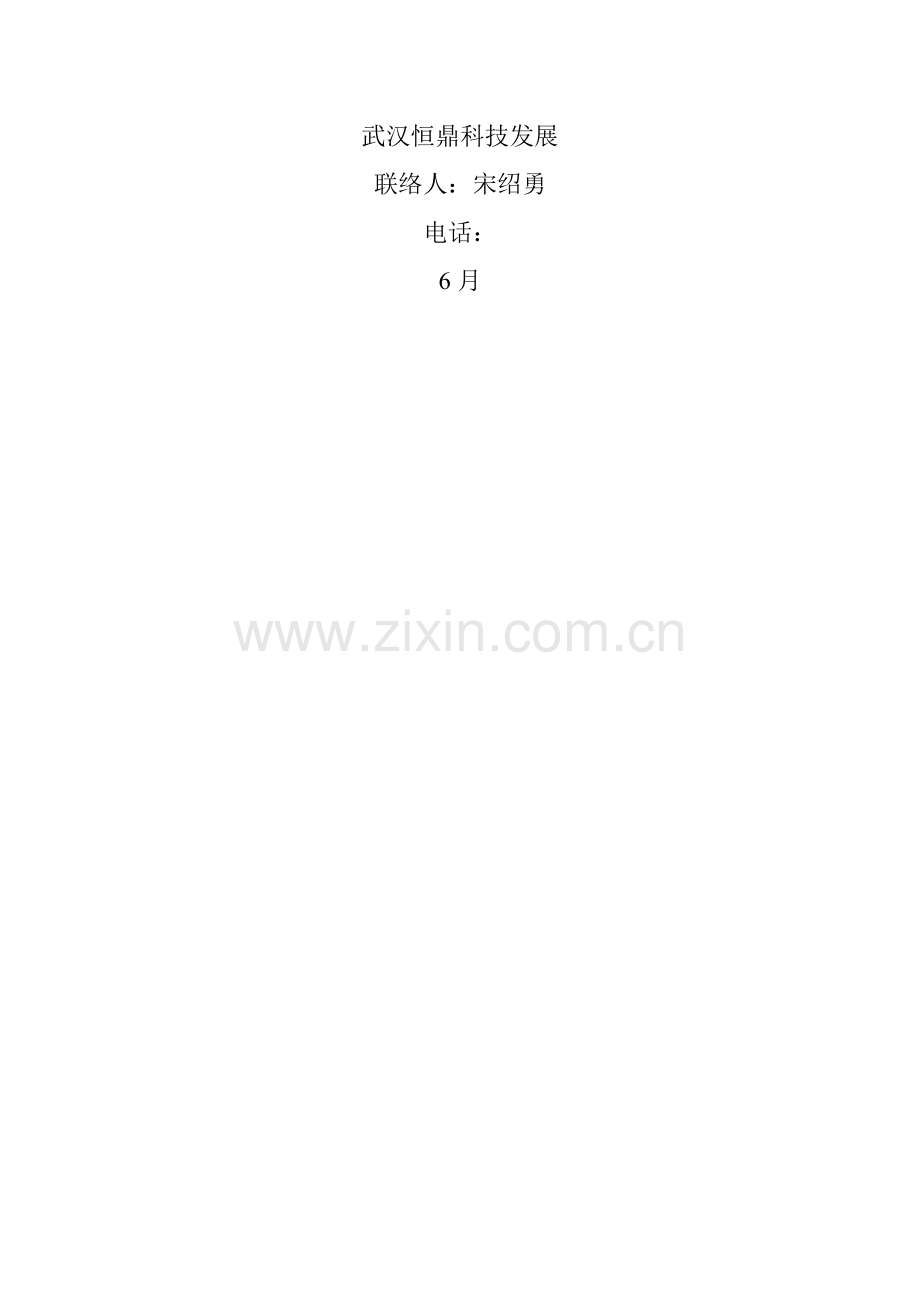

武汉恒鼎科技发展
联络人：宋绍勇
电话：
6月目录
概况 2
1.1大屏幕拼接技术概要 2
1.2工程案例 3
设计标准 3
2.1应用分析： 3
2.2设计标准 4
2.1.1系统高可靠性 4
2.1.2系统优异性 4
2.1.3系统开放性 4
2.1.4系统实用性 4
2.1.5系统可扩展性 4
2.1.6系统兼容性 4
2．3系统设计标准 4
系统设计方案 5
3．1方案 5
3.1.1．系统组成 5
3.1.2 系统功效 6
3.1.3 系统优点 7
3.1.4系统设备性能描述 7
4．1 CREATOR中控系统 9
4.1.1系统设计标准： 9
4.1.2系统功效描述： 9
4.1.3关键产品 9
4．2 矩阵 12
4.2.1 CREATOR VGA0808矩阵 12
4.2.2 CREATOR AV0808矩阵 14
4．3 CREATOR会议系统（含摄像跟踪系统） 15
4．4 音响系统（见音响设备清单） 21
附:设备清单 21
概况
1.1大屏幕拼接技术概要
伴随中国经济迅猛发展，目前专业AV技术突飞猛进,最近这几年来表现尤为突出，最显著就是大屏幕投影显示设备广泛而快速铺开，视讯会议、监控中心等自然不在话下，在机场、街头、广场、商场、娱乐等大型商业设施，大屏幕就如雨后春笋般冒了出来，正在日益迫近老百姓日常工作和生活起居，大屏幕投影显示设备已经是任何有规模会议厅、监控中心、现场演出和音乐会及娱乐场所必备装置；不管是大屏幕前投还是背投，在教育、商务、政府、娱乐等方面全部取得广泛应用，且数字投影机替换传统CRT投影机也已经是势不可挡。大屏幕投影显示设备兴起和繁荣已是不争事实了。依据现在大屏幕显示系统发展趋势和用户需求，我们推荐用户在室内装备全自动智能化集中控制系统和世界一流大屏幕投影系统及配置相关设备，本方案努力争取采取最高质量投影显示系统及外围设备，以取得最好图像显示效果，并对系统稳定性、灵活性、可扩充性、档次性、技术服务等方面给予全方位考虑，结合我企业在以往大屏幕显示系统优点和丰富经验来设计本方案，在显示效果和规模上表现用户单位形象和实力，更表现用户单位在优异科技应用方面已达成中国一流水平。
企业介绍
恒鼎企业
武汉恒鼎科技发展成立于 年，是一家专业从事DLP大屏幕投影显示、数字会议系统、集中控制等系统集成高科技企业，是专业大屏幕显示及拼接方案处理商。一直致力于行业内技术创新和产品市场开拓。
     武汉恒鼎科技发展专业销售国际著名品牌丹麦 SVS 背投硬幕，是 CREATOR 快捷中控矩阵、会议系统湖北代理。同时是SCT背投单元销售，abebe 安比背投单元销售；sony索尼、anasonic 松下、EIKI 爱其工程投影机代理。
     恒鼎科技拥有一批技术精湛资深工程师、一群充满创意、极具进取精神年轻工程技术人员，均从事相关行业五年以上，含有独立设计、制图、安装、调试、维修等一体化工程技术服务能力。告之您需求，恒鼎科技将为您提供高效、快捷、周到、专业技术服务。

1.2工程案例
海军工程大学
通信指挥学院
武汉体育中心
解放军装备部
二炮指挥大厅
武汉公安局指挥中心
总参部武汉计算机中心
湖北省军区指挥中心
719所
……………

设计标准
2.1应用分析：
应该会议室相关工程要求，经综合考虑我们推荐采取安比企业（ABEBE）DLP大屏幕显示墙作为本方案显示系统，其高性价比巳成功应用在很多行业用户。另外考虑实现多用户操作模式，我们选择创高企业（CREATOR）矩阵来满足这一需求，同时采取CREATOR 中控系统来智能控制本系统全部设备，用户只需轻点触摸屏即可实现遥控本系统各类设备，真正做到智能，实时，快捷。
2.2设计标准
本系统系统设备采购及安装项目，必需是高可靠、开放、实用、优异、安全和可扩展而且兼容性比较高；
2.1.1系统高可靠性
系统高可靠性是本系统首要标准，系统必需能满足长时间连续（二十四小时不间断）运行要求；
2.1.2系统优异性
系统应含有当今优异水平；在整个系统生命周期内，系统必需能够不停完善、扩充、更新，使功效愈来愈丰富，性能愈来愈完善，使用愈来愈方便，而不至于过早地被淘汰；
2.1.3系统开放性
系统结构设计必需符合国际开放系统标准，是真正开放式系统；
系统使用硬件平台和软件平台均要符合开放式标准；
硬件平台开放性，关键包含设备网络互连性和可交换性；
软件平台开放性，包含操作系统、图形用户界面、网络通讯协议等符合国际统一标准；
开放性要求目标在于，应用软件可移植性，硬件平台可交换性；
2.1.4系统实用性
系统必需适合该会议室实际情况，能够满足强化管理手段，提升管理水平，能够为政府管理工作提供强有力支持；设备不盲目追求高级，而是在高可靠、优异前提下实用，要能够切实地处理实际问题；
2.1.5系统可扩展性
系统必需含有良好可扩展性和可扩充性；当系统规模扩大，系统必需能够经过合适增加模块和对应设备，就能够适应要求，达成良好效果不会造成浪费；
2.1.6系统兼容性
为和原有系统良好兼容，系统设计充足考虑了系统兼容性，能和原有系统组成完整系统。
2．3系统设计标准
本企业为整套系统进行总体设计及选择设备均符合ISO（国际标准化组织）、IEC （国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）等行业标准，包含：
《民用建筑电气设计规范》（JGJ/T 16-92）
《建筑和建筑群综合布线系统工程设计规范》（GB/T 50311-）
《建筑和建筑群综合布线系统工程验收规范》（GB/T 50312-）
《智能建筑设计标准》DBJ08-47-95
《民用建筑电气设计规范》JGJ/T 16-92
《高层民用建筑设计防火规范》GB50045-95
《工业企业通讯设计规范》GBJ42-81
《工业企业通信接地设计规范》GBJ115-87
《64~1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995
《会议电视系统工程设计规范》YD5032-97
《有线电视广播系统技术规范》GY/T106-92

系统设计方案
本设计方案针对该会议室现场实际尺寸大小，同时依据现场设备布局，推荐以下方案：
3．1方案
3.1.1．系统组成
本系统由ABEBE 1 台100寸一体背投机组成一个大屏幕墙，中控及AV，VGA矩阵实现多路信号自由切换。
本系统100寸一体化机采取美国TI企业数字光（DLP）处理技术及Panasonic企业信号处理技术。优异光学系统确保投影机含有最高分辨率和图像清楚度, 新科技及高效率设计及其配合光学系统, 超高亮度、和高对比度：1、高均匀性等特点，极精密投影镜头确保图像有最小几何失真, 屏幕拼接亦能显示无失真、无错位图像。卓绝怔能和极佳图像质素显示器幕及美国TI企业DLP技术专业地位, 显示出整体系统优势, 尤其适适用于数据监控中心, 大型会堂, 高级培训中心, 和任何极具挑战性视像演示场所。再配合本企业智能集控系统更可使系统操作化烦为简, 操作者只要在一个彩色触摸屏上“一触即可”，十分简捷方便。
本设计方案中大屏幕显示系统是基于ABEBE 100寸一体机为主体组合而成．灵活、可靠性能，一直如一。ABEBE 100寸一体机能够投射清楚视频图像，95%以上亮度一致性和 :1 对比度，能够提供高亮度、美观、逼真图像。
系统设备清单：
设备名称
数量
单位
厂家
ABEBE 100寸一体机
1
台
ABEBE
CREATOR 中控系统
1
套
CREATOR
CREATOR VGA0808矩阵
1
台
CREATOR
CREATOR AV0808矩阵
1
台
CREATOR

大屏规格：
组合规模：1台ABEBE100寸一体机
单屏尺寸：2032mm(宽) x 1524mm(高) x 1120mm（厚）
组合尺寸：2032mm(宽) x1524mm(高)
显示最好面积：2032mm(宽) x1524mm(高) =3.1平方米
依据实际工程实施经验，我们提议组合屏底座高度在70～130厘米左右，
系统外形尺寸图以下（底座高度可调）：
底座(高度可调)
ABEBE AM-100
1524mm
2032mm

观众到大屏幕观看距离大于2米。控制台到大屏幕观看距离大于2 - 6米。同时，为了方便安装维护，大屏幕显示系统应该留出足够维护空间。
3.1.2 系统功效
本系统是依据现代化大屏幕显示系统技术要求和设计目标、场地原因，结合中国现代化显示系统特点，和本企业在众多实际大屏幕投影系统工程经验，努力争取采取国际上最优异显示技术和设备，并考虑优化性能价格比，使系统功效达成：
1)．显示机芯选择美国TI企业开发数字光（DLP）处理技术，配合Panasonic企业信号处理技术，提供无以伦比图像质素。
2)．最新光学系统和极精密投影镜头设计，支持多屏图像拼接，整体效果一致，无变形。
3)．ABEBE 100寸一体机能接收各式各样信号, 复合视频，S-视频，分量视频，VGA，DVI，显示机芯分辨率高达1024x768，兼容计算器工作站。
4)．系统支持多路计算机信号、视频信号选择。投影机显示RGB或视频信号。
5)．中央控制系统能够完成对大屏幕显示信号选择，投影机显示模式选择, 信号矩阵开关控制, 和多媒体设备红外线控制。系统操作方便, 确保系统能够连续稳定地运行。
6)．系统操作方便, 确保系统能够连续稳定地运行。整个系统含有优异性、安全性，含有良好扩展性和可维护性，并符合对应国际和中国家标准准，能够满足目前和以后业务发展需要。
3.1.3 系统优点
对于方案构思、系统设计、器材选型我们全部经过了严谨刷选，并做了大量市场调查论证，结合现在大部分类似工程在应用中出现不足，我们也提出了处理方案并在本系统加以利用，确保系统能达成以下优点：
1)最优异技术
全部产品和技术源自业内最优异权威机构。如DLPTM显示投影技术、丹麦SVS光学成像技术、音视频处理和中央控制系统在本系统应用。
2)最真实指标
全部器材技术指标源自各大厂家官方资料，全部经过严密测试和老化试验，全部系统指标全部经过科学计算和技术论证。
3)最稳定运行
大部分器材平均无故障运行时间大于0 小时，系统确保最少8 小时不间断工作，全部电子产品确保连续24 小时运行。
4)足够视角范围
依据不一样应用，我们做了科学显示方法设计，满足绝大部分观众视角范围，没有视像盲区。
5)足够画面亮度
参考国家对多种环境照度要求，结合多种文件对最好视像照度推荐值和经验，全部设计指标均达成或超出预期数值。
6)良好图像范围
依据现场应用情况，我们对投影机输出亮度、显像面积、水平和垂直覆盖视角、增益角和最好投影角度方法进行了科学计算和模拟论证，确保画面最好水平和垂直覆盖范围。
7)无忧系统维护
对于系统故障可能会轻易出现步骤，如投影机，我们选择了模块化结构产品，任意一个出现故障模块只需5 分钟即可完成整个折装过程，快速更换镜头能够进行上下左右移动遥控。整个维护过程无需任何特殊工具和仪器。
3.1.4系统设备性能描述
采取美国德州TI企业单片0.7” DMD，单屏物理分辨率为1024×768，兼容显示分辨率可达1600×1200，屏前亮度1000cd/㎡，灯泡寿命6000小时，亮度均匀性大于95%，无显著暗角，对比度：1。水平刷新频率15~91KHz，垂直刷新频率24~108Hz，像素带宽为120MHZ。机芯采取液体冷却系统，直接对DMD芯片进行冷却，使光机取得高度系统稳定性。全密闭防尘光学模块设计，使得灰尘对机芯影响减小到最低。双灯光学系统和灯泡延时功效，不仅为用户提供了高亮度输出，同时增加了系统稳定性。新开发AC灯泡，在有效提升亮度同时，比其它类型灯泡含有更高可靠性，还大大降低色彩失真。采取全10比特图片处理系统，使得画面更真实细腻，色调表现愈加柔和。
具体参数
型号
AM-100

屏幕尺寸
100’’
外型尺寸
2032*1524*1120
显示模式
DLPTM投影系统（0.7’’DMDTM×1）4:3
分辨率
1024×768，
支持1600×1200
亮度
>1000cd/㎡
对比度
:1(色彩模式：动态，
标准亮度模式)
亮度均匀性
≥95%
拼接缝隙
≤0.5mm
水平视角
>170°
垂直视角
>90°
显示面积
2438*1828*1380
冷却系统
液体冷却（0-45℃工作）
工作时间
7*二十四小时
光源结构
双灯冗余系统
灯泡功率
275W UHMTM*2
耗电功率
750W
使用寿命
>6000小时（可直接断电功效）
兼容信号
480i,480p,576i,576p,720/60p,720/50p,1035/60i,1080/60i,1080/50i,1080/50p,1080/60p

视频信号
NTSC,PAL,SECAM,NTSC4,43,PAL60,PAL-M,PAL-N
扫描频率
水平：15-91KHz 垂直：50-85Hz
终端接口
*VIDEO输入 BNC *RGB2输入 D-sub HD 15-pin
*S-VIDEO输入 Mini DIN 4-pin *RS-232C输入 D-sub 9-pin(母)
*RGB/YPBPR输入 BNC*5 *RS-232C输入 D-sub 9-pin(公)

4．1 CREATOR中控系统
4.1.1系统设计标准：
应用户要求，能对投影显示系统，会议系统，音频扩声系统，音视频、计算机信号切换系统，环境灯光系统，环境效果等进行全方面、自动化、智能化控制，实现各区域同时或独立操作。
本系统设计时遵照以下标准：“功效强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升级性强”。
4.1.2系统功效描述：
CREATOR中央集中控制系统能够替换多种音视频设备遥控器、墙面开关，用户最终只需经过分布在会议室、会议室出入口、控制室CREATOR触摸屏进行模式控制或分项控制就能够简单方便掌控各类复杂子系统设备。在触摸屏上实现音视频设备单独控制和连动控制；进行安全时序电源开关等，而且将实时图像反馈到触摸屏上显示；外部环境调整如灯光、温度设定也能够在触摸屏上控制，可编程预制多个智能模式，实现“一键控制”。提供视听控制系统以彩色触摸屏为操作中心，系统中各设备经过触摸屏按键实施全方面一体化控制：实现将从视频信号源：卫星信号，有线电视，摄像头，DVD，VGA信号，视频展台等信号源随意方便地切到视频终端输出。
实现将从音频信号源：数字会议系统、调音台等来信号随意方便地切到音频终端输出。
提供会议系统远程控制功效。
控制DVD、录像机、MD 等设备进行播放、停止、暂停等功效。
控制投影系统，进行开/关机、输入切换等功效。
控制电动吊架、电动屏幕，实现上升、停止、下降等功效。
控制音量，进行音量大小调整功效。
实现音视频、VGA信号自动切换控制功效。
控制房间灯光和窗帘，自动适应该前需要。
提供一切器材所需之低压继电器及低压电源供给；

4.1.3关键产品
1）CR-PGM II控制系统主机
PGM II中控系统是CREATOR中控系统产品高端产品，它配置了主频达210MHZ32位内嵌式处理器，内置了8M内存和8M存放FLASH，能高速运算复杂逻辑指令；提供了开放式可编程控制平台、人性化汉字操作界面和交互式控制结构；采取了国际流行全贴片式SMT工艺和可编程逻辑阵列电路，能确保愈加快运行速度和更稳定操作系统。
强大内置可编程接口使PGM II能够控制几乎全部外接设备（包含第三方设备），适适用于大型会议厅和拼接系统等多种大型系统工程。用户可建立自有红外代码数据库，也可从CREATOR网站上下载最新红外代码库，可实现一键发双代码等红外逻辑控制。PGM II支持3路CR-NET控制总线，可扩充达256个网络设备（如：触摸屏、调光器、电源控制器、音量控制器等）。可经过扩展以太网控制接口实现计算机远程控制。
◆ 处理器：32位Samsung ARM微处理器，处理速度：210MIPS
◆ 存放器
标配内存：8M SDRAM，8M Flash
扩展内存：可扩展至32M
◆ 控制端口
COM端口：8个DB9公型口，可双向传输RS232, RS485及RS422信号
红外IR端口：8个F3.5端口
输入/输出I/O端口：8个终端模块，带保护电路，支持0-5V数字输入信号
弱电继电器端口：8个终端模块，常开型独立继电器，额定1A/30V交流/直流
CR-NET 端口：3个终端模块，支持CR-NET控制总线
◆ 扩展槽
2条多功效扩展槽，支持全部扩展卡
◆ 计算机管理端口
1个F3.5端口（前面板），1个DB9母型端口（后面板）
◆ 内嵌式红外学习器
◆ 电源规格：宽电压通用电源（110V-240V）
◆ 软件：Control System Builder，全汉字界面
2）触摸屏ST-7600C
ST-7600C支持无线单向控制方法，16：9宽屏显示。经过无线接收器（CR-RFA）和主机进行通信。轻巧外型，可手持操作，配合CR-PGMII和Touch-AV使用，组成完美控制系统

• 65K真彩TFT LCD显示器,触屏解析度800×480像素，16：9宽屏显示。
• 触屏尺寸为7.0〞/17.8cm对角线。
• 可经过CRRFA无线接收器和主机进行单向通讯，控制距离：50米（开阔地带）。
• 支持433MHz频率控制指令传输。
• 含有跳页和子页显示功效及中英文显示功效。
• 操作界面可编辑，图形界面支持视频、图片、图形、文字、3D按键。声音可编辑。
• 含有待机屏幕保护功效；电子万年历时间显示功效。
• 含有触屏坐标矫正功效。
• 使用大容量锂离子电池及外部DC12V供电。
• USB下载数据正确可靠，可用于传输用户工程。
• 32M记忆内存。
• 触摸板输入误差小于正负1mm7）
显示方法
65K真彩TFT LCD
触屏解析度
800X480像素
控制方法
无线
触屏尺寸
7.0〞/17.8cm对角线
适用范围
可接CR-PGMII、 Touch-AV控制系统
触屏背光
EL背光
通讯接口
USB接口
记忆内存
  32M
射频控制
433MHZ
遥控距离
50m（开阔地带）
外形尺寸
196长X131宽X31高（mm）
重量
约762g
外置电源
主机24VDC供电
电池
电池规格
外接电源
电池容量
5000mAH
关闭待机时间
>6小时
充电饱和时间
约5小时
电池充电温度
35°-50°
电池电压
锂电7.2V

3）单向无线接收器CRRFA
单向RF，频率为433MHz，用于接收触摸屏信号，可搭配CR-PGM、Touch-6000可编程主机使用，旋转ID切换设置网络ID身份代码。可级联多台。和ST-6500C/ST-7000C等无线触摸屏配合使用
4）红外发射棒CRIRP
用于对带红外遥控器设备进行控制连接在主机红外端口和被控设备之间

5）电源控制器CRPWR-8
l 8路独立电源开关控制
l 载入容量：单路功率20A
l ID选择：旋转ID切换设置网络ID身份代码
l 电源：24VDC网络供电
l 控制方法：经过独立网络协议控制
l 单路或多路开关
6）调光器CRLITE-4A
◆ 4路独立控制通道
◆ 载入容量 单通道：1200W 总容量：3400W
◆ 电源要求 交流线路：220V，50Hz，AC
◆ 通讯端口 CR-NET端口：1个终端模块用于和CR-NET通讯
7）音量控制器CR-VOL
用于控制音量。搭配CR-PGM可编程主机使用。2路独立音量调整控制，旋转ID切换设置网络ID身份代码。
l 2路独立音量调整控制
l 电源：外置电源12VDC/内置24VDC网络供电
l ID选择：旋转ID切换设置网络ID身份代码
l 控制方法：经过独立网络协议控制
l 单路或多路音量调整
l 音量频道输出阻抗：10Ω
l 输入：平衡或非平衡
l 输出：平衡或非平衡
l 总谐波失真：-85 dB
l 噪音：-85 dB
l 输入电平：1VPP
l 声道间隔：-90 dB
l 衰减范围：（非静音）0-76 dB（最大值）
l 静音：-104 dB
l 频率回应：8HZ-60KHZ（-3最小值）
l 均匀性：（8-60KHZ）+/-0.2dB
能够装在门口墙上,方便用户
4．2 矩阵
4.2.1 CREATOR VGA0808矩阵
产品型号：VGA0808
产品描述：
VGA8:不带音频型号在原有基础上加强了信号长距离传输失真赔偿技术.
VGA8-A:自带音频型号，不仅在经济投入上占有优势，还可将计算机视频信号和音频信号实现无缝隙同时切换，干扰更小！
产品特征：
1. 信号输入端口: VGA信号经过15针HDF接口输入,音频信号经过终端模块接口输入;
2. 信号输出端口: VGA信号经过15针HDF接口输出,音频信号经过终端模块接口输出;
3. LCD显示器: 实时监视操作状态;
4. 受控端口: 9针D型接口,RS232;
5. 支持VGA~UXGA信号，平衡/非平衡立体声音频信号;
6. 满载带宽：250MHz（-3dB;)
7. 10个可预设功效按键；
8. 采取增益赔偿技术和同时信号校正技术，确保愈加快切换速度和无闪烁图像质量;
9. 含有掉电现场保护功效，确保切换记忆;
10. 金属机箱，支持机架安装;
11. 宽电压通用电源（110V-240V）;
技术参数：
视频:
  增    益： 0 dB
  带    宽： 200MHz (-3dB),满载
  多通道对一通道串扰和： -60dB @10 MHz， -39dB @100 MHz
  切换速度： 200 ns(最长时间)
  信号类型： RGBHV，RGBS， RGsB， RsGsBs， 高清楚度电视（HDTV）， 成份视频，S-video， 复合视频（信号）

视频输入:
  接       口 ： 15-pin HD 母接口
  信 号 强 度 ： 1V p-p ： Y成份视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p：  R-Y 和B-Y成份视频、 S-video
  最小/最大电平模拟信号： 0.5V ~ 2.0V p-p
  阻       抗 ： 75 Ω
  回 波 损 耗 ： <-40dB@5MHz
  水平频率响应： 15 kHz ~ 145 kHz
  垂直频率响应： 30 Hz ~ 170 Hz
  最大直流偏置误差： 15mV

视频输出:
  接    口： 15-pin HD 母接口
  最小/最大电平：  2.0V p-p
  阻    抗： 75 Ω
  回波损耗： <-40dB@5MHz
  直流赔偿： 最大±5mV

同时信号:
  输入/输出信号类型： RGBHV, RGBS, RGsB, RsGsBs,复合视频,成份视频
  视 频 制 式 ： NTSC 3.58，NTSC 4.43，PAL，SECAM
  输 入 电 平 ： 0.5V- 5.0V p-p,: 4.0V p-p 正常
  输 出 电 平 ： AGC-TTL: 5Vp-p, unterminated
  输 入 阻 抗 ： 510 Ω
  输 出 阻 抗 ： 75 Ω
  最大传输延时： 水平:90ns  垂直:160ns
  最大上升/下降时间： 4ns
  极        性： 正或负（和输入完全一致）

控制种类:
  串行控制接口： RS-232, 9-针母 D型 接口
  波特率和协议： 波特率：9600, 数据位：8位,  停止位：1, 无奇偶校验位
  串行控制口结构： 2 = TX, 3 = RX, 5 = GND
  控 制 程 序 ： 《Switch 2.0》

规格:
  电    源： 220VAC, 50/60 Hz
  温    度： 储存、使用温度: -20° ~ +70°C
  湿    度： 储存、使用湿度:10% ~ 90%
  机箱尺寸： 485(L)X245(W)X90mm(H)
  产品重量： 4.5kg
  平均故障间隔时间：  30,000 小时
  质    保： 1年无偿保修,终生维护

4.2.2 CREATOR AV0808矩阵
产品型号：AV0808
产品描述：
CREATOR系列AV切换器是专门为视、音频信号显示切换而设计高性能智能矩阵开关设备，用于将各路音视频输出通道中任一通道上，关键应有尽用于广播电视工程，电视教学、指挥控制中心等场所。

本产品带有断电现现场切换记忆保护、LCD液晶显示、音视频同时或分离切换等功效，含有RS232通讯通讯接口，能够方便和电脑、遥控系统或多种远端控制设备配合使用。

产品特征：
8路音视频信号输入， 8路音视频信号矩阵输出.用于将各路音视频输出通道中任一通道上，关键应有尽用于广播电视工程，电视教学、指挥控制中心等场所。

技术参数：
视频：
增益  0 dB
带宽  150MHz (-3dB),满载
        0 -10MHz:≤+/-  0.1dB
        0 -30MHz:≤+/-  0.5dB
多通道对一通道串扰和  -50dB @ 5 MHz, -45dB @ 10 MHz
微分相位I/0S <1.28度，3.58MHz
微分相位误差 0.1%, 3.58-4.43MHz
微分增益误差 0.1度, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型  复合视频信号
多通道对一通道串扰和 -50dB @ 5 MHz, -45dB @ 10 MHz
微分相位I/0S <1.28度，3.58MHz
微分相位误差 0.1%, 3.58-4.43MHz
微分增益误差 0.1度, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型  复合视频信号
视频输入:
接口   8路RCA接口
最小/最大电平模拟信号: 0.5V ～ 2.0V p-p
阻抗  75 Ω
回波损耗 -30dB@5MHz
同时锁相 0.3V-0.4Vp-p
最大直流偏置误差 15mV
视频输出:
接口  8路BNC母接口
最小/最大电平模拟信号: 0.5V ～ 2.0V p-p
阻抗  75 Ω
回波损耗 -30dB@5MHz
直流偏置 最大±5mV
转换类型 垂直间隔
同时信号:
输入/输出类型 NTSC 3.58，NTSC4.43，PAL，SECAM
音频信号:
输入接口8路5 位3.8mm带栓螺丝接口
4．3 CREATOR会议系统（含摄像跟踪系统）
1、会议系统主机
产品外观

主机前面板 主机后面板
功效描述
系统主机最多可连接192台会议单元，经过扩展口接入扩展主机（多个扩展主机之间手拉手串联连接），最多可接入4096台会议单元，且相互无干扰。
◆ 最多可连接5台翻译单元，实现6种语言同声传译功效
◆ "手拉手"电缆串接模式，便于安装和维护
◆ 含有音频输入接口，可输入外部音频信号（如背景音乐）
◆ 含有多组音频通道输出，可连接PA功放对讲话者讲话进行放大输出，也可连接卡座进行录音
◆ 讲话人数限制功效：限定目前最多讲话单元，当讲话单元达成定值时，要打开其它讲话单元，必需先关闭已打开讲话单元，讲话单元数量1、2、4、6可调，主席单元不受限制
◆ 优异先出功效：假如目前讲话人数已经达成最大值，后打开讲话单元会自动替换之前最早打开讲话单元，讲话单元数量1、2、4、6可调，主席单元不受限制
◆ 内置均衡器，能够对系统输出音频信号进行高、低音调整，以适应不一样听觉要求
◆ 内置移频器，能够有效抑制啸叫
◆ 配合中央控制系统可实现由中央控制系统对会议系统进行统一管理，全方面替换管理软件，如多种会议模式选择和配置、讲话人数设定等
◆ 配合摄像跟踪系统可实现视像自动跟踪功效
◆ 投票表决功效及数据管理功效
◆ 配合电话耦合器能够进行远程电话会议
◆ 主机外壳采取金属材料，线路和外壳全部加强了和地线连接，确保含有可抗静电8000V能力
◆ 主机可安装在19英寸标准机柜上，便于摆放及设备维护电脑管理软件功效：
◆ 会议讲话模式管理：NORMAL一般、FIFO优异先出两种模式
◆ 优异先出功效：设定能够同时打开讲话单元数量，后打开讲话单元会自动替换之前最早打开讲话单元
◆ 讲话人数限制功效：最多同时打开话筒数量，1、2、4、6可选，主席单元不受限制
◆ 指定讲话模式：会议主席或管理员指定讲话人时，直接经过管理软件界面或会议主席打开其对应讲话单元
◆ 申请讲话模式：和会讲话单元按底座上按钮来申请讲话，由会议主席或管理员经过管理软件界面打开其对应讲话单元。申请人再按一下按钮即可取消自己申请
◆ 不可撤消式申请模式：和会人员按底座上按钮来申请讲话，由会议主席或管理员经过管理软件界面打开其对应讲话单元。申请人不可撤消申请
◆ 单元定时讲话和讲话时间限制：由管理软件统一安排各单元讲话次序及讲话时间
◆ 讲话单元管理
◆ 任意单元开关
◆ 查询讲话单元动作信息
◆ 投票表决功效及数据管理
◆ 可选择记名或不记名投票
◆ 系统支持第一次表决有效或最终一次表决有效计票方法
◆ 表决结果能够根据“实际参与人数”或“应参与人数”计算
◆ 系统能够在10秒内统计表决结果，可选择多个结果显示方法如数据列表、柱状或饼状等
◆ 表决结果能够在大厅显示设备上和会议单元LCD屏上显示出来
◆ 表决结果不可修改，但能够重新进行表决，表决结果能够打印出来或储存在电脑里
◆ 同声传译功效控制
◆ 语种通道/翻译单元设置、分配和线路调度
◆ 在线监视翻译单元操作信息
◆ 打印翻译单元配置资料
◆ 视像自动跟踪功效控制
◆ 摄像机调试和预置位设置
◆ 摄像机视频信号切换操作
技术参数
电源

开关电源100-240V
静态功耗

10W
最大功率

1000W
输出功率

≤480W/24V
音频输出

阻抗：600Ω 方法：非平衡
话筒输入

阻抗：100kΩ
电平：-60 dB
方法：非平衡
频率响应

60－8kHz
信噪比(S/N)

> 80dB
谐波失真

< 0.5%
过载波失真

<1%
串音衰减（1kHz）

>50dB
重量

7.2KG
尺寸

430L x 275W x90H (mm)
颜色

灰色
2、主席单元
产品描述： M3102D数字会议系统
- 推拉滑盖设计，引领会议系统新时尚
- 稳重黑色和银色拉丝凸显时尚、现代科技
- 超大LCD显示器，具体显示菜单功效，极大方便用户操作使用
- 防水、防尘贴心设计
- 全数字音频传输技术
- 低功耗技术，由系统主机供电，输入电压为24V，属于安全范围
- 人性化MIC按键
- 清楚耳机输出和数码调音技术
- 专业高保真话筒
- 专业DSP处理芯片对人声中频部分进行增益赔偿，使音质细腻、清楚通透
技术参数：
主席单元
- 讲话和讨论
      主席单元含有同意和否决代表讲话申请功效，长按数字键“4”中止全部讲话单元
      主席单元不受讲话人数限制
      主席单元含有全权控制会议秩序优先功效
- 多功效表决
      会议表决：表决时按下“开始”键发出表决指令，按键2、3、4分别表示赞成、弃权、反对，表决完后按下”停止“键停止表决
会议选举：按键1至5代表不一样候选人
      会议评定：按键1至5分别代表等级--、-、0、+、++
3、代表单元
- 推拉滑盖设计，引领会议系统新时尚
- 稳重黑色和银色拉丝凸显时尚、现代科技
- 超大LCD显示器，具体显示菜单功效，极大方便用户操作使用
- 防水、防尘贴心设计
- 全数字音频传输技术
- 低功耗技术，由系统主机供电，输入电压为24V，属于安全范围
- 人性化MIC按键
- 清楚耳机输出和数码调音技术
- 专业高保真话筒
- 专业DSP处理芯片对人声中频部分进行增益赔偿，使音质细腻、清楚通透
技术参数：
代表单元
- 讲话和讨论
      代表单元含有讲话申请功效
      代表单元含有讨论申请功效
- 多功效表决
      会议表决：按键2、3、4分别表示赞成、弃权、反对
      会议选举：按键1至5代表不一样候选人
      会议评定：按键1至5分别代表等级--、-、0、+、++
4、CR-L*** 系列连接线缆
产品说明
CR-L005：5米连接电缆
CR-L010：10米连接电缆
CR-L020：20米连接电缆
CR-L100：100米连接电缆
功效描述
l 用于会议主机和扩展主机之间连接或和会议单元之间连接或作为会议单元之间延长线缆
l 含有5米、10米、20米、100米四种规格可选
l 13P DIN线缆，一公一母接口
5．软件模块
会议系统软件用来由操作员在计算机上控制、管理整个会议系统。会议系统管理软件功效全方面，操作简明易懂。
6．摄像跟踪系统
产品说明：该产品系列包含：CR-V1011是壁挂式，CR-V1012是吸顶式。

说明：
CR-V1012 可配合CREATOR各系列系统主机或CREATOR各系列中央控制系统使用。
功效描述
用功效完善高性能数字DSP设计，性能稳定
内部设置数据断电后不丢失
一体化集成设计，结构紧凑，可靠性高
64个预置位随意储存，定位正确
自动巡航监视
采取RS-485总线控制
选择直流电机，低速运行平稳
精密电机驱动，运转平稳、反应灵敏
水平360°连续旋转，无监视盲区
旋转速度依据镜头变倍倍数自动调整
垂直方
