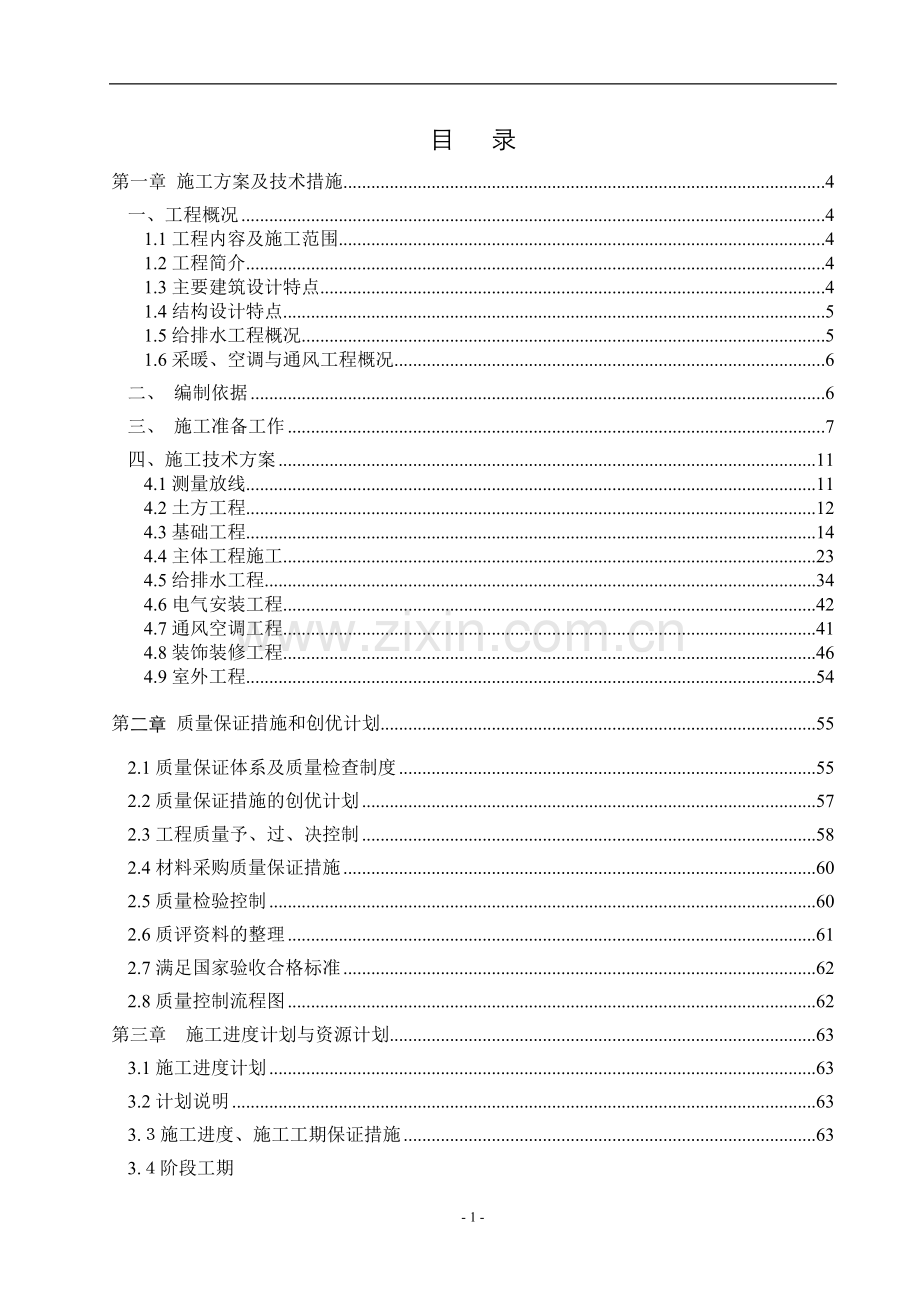

10Kv变电站土建部分施工组织设计.doc_第2页
第2页 / 共87页
10Kv变电站土建部分施工组织设计.doc_第3页
第3页 / 共87页
10Kv变电站土建部分施工组织设计.doc_第4页
第4页 / 共87页
10Kv变电站土建部分施工组织设计.doc_第5页
第5页 / 共87页
点击查看更多>>
资源描述

1、塔里木油田凝析气轻烃深度回收工程电力建设部分110KV轻烃回收厂变电所建设土建项目(巴州能源公司)施工组织设计 编制人: 审核人: 审批人:信邦建设工程有限责任公司2016年7月目 录第一章 施工方案及技术措施4一、工程概况41.1工程内容及施工范围41.2工程简介41.3主要建筑设计特点41.4结构设计特点51.5给排水工程概况51.6采暖、空调与通风工程概况6二、 编制依据6三、 施工准备工作7四、施工技术方案114.1测量放线114.2土方工程124.3基础工程144.4主体工程施工234.5给排水工程344.6电气安装工程424.7通风空调工程414.8装饰装修工程464.9室外工程5

2、4第二章 质量保证措施和创优计划552.1质量保证体系及质量检查制度552.2质量保证措施的创优计划572.3工程质量予、过、决控制582.4材料采购质量保证措施602.5质量检验控制602.6质评资料的整理612.7满足国家验收合格标准622.8质量控制流程图62第三章 施工进度计划与资源计划633.1施工进度计划633.2计划说明633.施工进度、施工工期保证措施633.阶段工期保证措施65第四章 施工安全措施计划664.1安全管理机构664.2安全保证措施674.3HSE管理组织机构职责73第五章 文明施工措施计划75.1文明施工管理机构755.2文明施工管理措施76第六章 施工场地治安

3、保卫计划776.1治安联防方案776.2重大节假日 安全保卫方案786.3治安保卫制度786.4工地门卫制度79第七章 施工环保措施计划791、环保管理体系架构图802、环境保护措施803、污染控制措施80第八章 施工平面布置与管理81第九章 项目组织管理机构829.1项目组织管理机构图829.2项目管理机构组成表839.3项目部职能分工及职责表84第十章 廉政管理体系及保证措施8510.1廉政管理体系图8610.2廉政管理保证措施87附件一:施工进度计划表88附件二:施工时间安排表89附件三:施工平面布置图90第一章 施工方案及技术措施一、工程概况1.1工程内容及施工范围塔里木油田凝析气轻烃

4、深度回收工程轻烃回收厂的负荷等级为二级,负荷约为32.0MVA,为满足厂区所有供电需求,建设轻烃回收厂110KV变电所,初期供电方案由草湖110KV变电站扩建1回110KV间隔,引接一回110KV电源至轻烃回收厂,待塔河220KV变电站建成之后,由塔河220KV变电站引接两回110KV电源为轻烃回收厂110KV变电站供电。整体项目划分四个标段:1、轻烃回收厂110KV变电所土建;2、轻烃回收厂110KV变电所电气安装及110KV草湖变电所至轻烃回收厂110KV变电所110KV输电线路架设;3、110KV变电所站内间隔施工;4、220KV塔河变电所至轻烃回收厂110KV变电所110KV单塔双回输

5、电线路架设。本次施工项目为110KV轻烃回收厂变电所土建施工。土建施工内容:塔里木油田凝析气轻烃深度回收工程轻烃回收厂110KV变电所,建筑面积为1304平方米;本工程位于新疆巴音蒙古自治州轮南镇。门卫室,建筑面积14平方米;构筑物:2座变压器基础,1座储油池,8座避雷器基础,6米宽路面,9座110KV进线架构边立柱基础,8座隔离开关支架基础。1.2工程简介2.2.1 本工程主体二层,轴线尺寸为55.5米10.8米,室内外高差0.6米。一层自西向东分别为10KV配电室,电容器室,电源室,工具间,卫生间等,层高4.8米;二层西侧为110KV GIS组合电器室,层高8.4米以及自东向西分别为办公室

6、,资料室,控制室,层高5.1米。2.2.2门卫室为一层,轴线尺寸为3米6米,室内外高差0.3米,层高3.3米。1.3主要建筑设计特点墙体采用Mb5混合砂浆砌密度级别B06,强度级别A5.0的加气混凝土砌块;墙身防潮层设在室内地面以下60mm处,为20厚1:2水泥砂浆加防水剂。当室内地坪有高差时,防潮层应该分开设置,两防潮层同墙体迎土面一层设置相同的20厚1:2水泥砂浆加防水剂,防水剂比例按产品说明书;散水作法:混凝土散水,宽1200,防冻胀层为300厚砂卵石。作法见05J909工程做法SW18散1A;室外水泥面层台阶作法:见05J909工程做法SW5台2A,垫层下设300厚砂卵石防冻胀层;室外

7、台阶及坡道挡墙作法见12J003室外工程B9页做法1;外墙面装修作法:各部位用料见立面图,墙面为乳白色陶彩漆,作法见05J909工程做法WQ10外墙13A,13D,外墙灰色面砖,勒脚高度600,作法见05J909工程做法WQ14外墙18A;内墙面装修作法:刮腻子环保涂料墙面,面层为白色涂料(燃烧性能A级),作法见05J909工程做法NQ12内墙7A1 NQ13内墙7D1;卫生间为贴面砖防水墙面,高度至吊顶面以上0.2米,作法见05J909工程做法NQ31内墙16A NQ32内墙16D1;踢脚板做法:金属踢脚,作法见05J909工程做法TJ17踢13A 13D,高度为120mm;地面作法:其他房

8、间及走廊为水泥自流平涂层地面,垫层上刷三遍环氧沥青漆,作法见05J909工程做法LD28地25C。卫生间及前室为防滑地砖面层,防滑地砖规格300*300,垫层上刷三遍环氧沥青漆,且比同层地面低20mm,作法见05J909工程做法LD16地13C。电源室为全铝防静电架空活动地板,基层标高-0.3,面层标高0.000,规格600*600,燃烧等级A级,作法见05J909工程做法LD61地57C;楼面作法:巡视平台,室外楼梯为混凝土地面,作法见05J909工程做法LD4楼1A。GIS室为水泥自流平涂层楼面,填充层为300mm,作法见05J909工程做法LD28楼25C。走廊,办公室,资料室,楼梯为水

9、泥自流平涂层楼面,作法见05J909工程做法LD28楼25A。控制室为全铝防静电架空活动地板,作法见05J909工程做法LD61楼57C;顶棚作法:电源室,控制室采用600*600的铝扣板吊顶,除图中特殊注明外,图中吊顶标高距地面3900mm,作法见05J909工程做法DP20棚36B。资料室,办公室,工具间采用装饰吸音板吊顶,作法见05J909工程做法DP18棚33。门厅,走廊,过厅采用石膏板吊顶,作法见05J909工程做法DP11棚15;屋面作法:选用100厚岩棉板保温层,防水层采用两层3+3厚SBS防水卷材,作法见12J201平屋面建筑构造A6页做法A12;屋面检修梯作法见15J401,

10、首阶距地面900高,距地面2000以上设防护笼;1.4结构设计特点本工程建筑物、构筑物的结构安全等级为二级,设计使用年限为50年,抗震设防烈度7度;混凝土强度等级:基础垫层C15;基础一二台、基础梁柱、一层KZ为C40;一层板、梁、二层KZ、梁、板为C35;圈梁,现浇过梁及构造柱为C25;受力钢筋混凝土保护层厚度:梁20,柱20,板15,基础底板50。1.5给排水工程概况1.5.1给水水源及接管点:110KV变电站内用水分消防、生活给水由轮南镇的给水管网直接接入。给水管网:站区内生活给水管道为枝状布置,消防管网为环状布置,均为埋地敷设,管道在穿越道路和电缆沟处作套管保护。1.5.2排水站区内排

11、水采用雨、污分流制。1.6采暖、空调与通风工程概况本工程110KV变电站内的采暖范围主要包括:门卫室,资料室,控制室,电容器室,电源室配电室、办公室等房间,采暖房间不包括:工具间,室等。二、编制依据1、建设单位提供的塔里木油田凝析气轻烃深度回收工程电力建设部分110KV轻烃回收厂变电所建设土建项目(巴州能源公司)招标文件。2、建设单位提供的塔里木油田凝析气轻烃深度回收工程电力建设部分110KV轻烃回收厂变电所建设土建项目(巴州能源公司)设计图纸。3、现行国家和行业颁布的相关施工规范(规程)和标准。序号规 范 名 称编 号1工程测量规范GB50026-20072建筑地基处理技术规范JGJ79-2

12、0123建筑地基基础工程施工质量验收规范GB50202-20024混凝土结构工程施工质量验收规范GB50204-20155砌体结构工程施工质量验收规范GB50203-20116建筑施工模板安全技术规范JGJ162-20087钢筋机械连接技术规程JGJ107-20168钢筋焊接及验收规程JGJ18-20129建筑地面工程施工质量验收规范GB50209-201010建筑工程做法标准图集新12J01、新12J03、新11G10111建筑设计防火规范GB50016-201412建筑装饰装修工程质量验收规范GB50210-200113建筑施工安全检查标准JGJ59-201114建筑电气工程施工质量验收规

13、范GB50303-201515屋面工程质量验收规范GB50207-201216屋面工程技术规范GB50345-201217辐射供暖供冷技术规程JGJ142-201218建筑给水排水及采暖工程施工质量验收规范GB50242-2002 19安全防范工程技术规范GB50348-200420电气装置安装工程电缆线路施工及验收规范GB50168-20064、巴州塔里木能源有限责任公司有关管理制度、规定及标准。5、信邦建设工程有限责任公司企业标准。三、施工准备工作3.1技术准备1)认真熟悉施工图及相关技术资料,做好图纸会审,包括与业主进行工程各部位功能的确认,施工范围的界定。2)审查设计图纸与说明书在内容

14、上是否一致,以及设计图纸与其各组成部分之间有无矛盾和错误;3)审查建筑决平面图与其它结构图在几何忙尺寸、坐标、标高、说明等方面是否一致,技术要求是否正确;4)明确拟建工程的结构形式和特点,了解掌握设计图纸中的工程复杂、施工难度大和技术要求高的分部分项工程或新结构、新材料、新工艺,检查现有施工技术水平和管理水平能否满足工期和质量要求,并采取可行的技术措施加以保证;5)根据施工图进行现场勘察、测量,并对施工图进行深化设计,对工程作法进行确认。6)补充深化施工组织设计,编制质量计划及作业指导书。7)做好施工技术交底,质量、安全交底。8)明确建设期限、分期分批投产或交付使用的顺序和时间,以及工程所用的

15、主要材料、设备的数量、规格、来源和供货日期;明确建设、设计和施工等单位之间的协调、配合关系,以及建设单位可提供的施工条件。9)编制项目质量计划由项目经理组织编制本工程的项目质量计划,明确各项工作职责和程序,以此作为实施质量保证文件,提交业主监督。10)与监理单位共同商定有见证取样资质的试验单位,并制定有关材料试验、检验计划。11)测量定位准备,应对工程施工所需要的测量仪器进行送检和报验工作。并根据建设单位提供的基准点和水准点,建立适合本工程的测量定位网络和标高控制网络。 3.2进场和现场准备1)根据施工平面布置图,安排好项目管理的办公室、物料库房并在各个施工单元中设施工队的分管库房,并设专人管

16、理。2)架设各施工单元的临时水、电线管线及消防桶,消防位置到位。3)在施工区域明显位置,挂贴安全警示牌。4)按照建设单位提供的建筑总平面图及给定的永久性经纬坐标控制网和水准控制点,进行场的控制测量,设置场区的永久经纬坐标桩、水准基桩和建立场区的工程测量控制网。5)搞好施工场地的“三通一平”及地下清障工作。三通一平是指路通、水通、电通和场地平整。按总平面布置图在场地内筑设临时施工道路,保证车辆行走畅通。6)按照消防要求,设置足够数量的消防设施。7)安排施工用各种机具设备,分批调度进场,根据平面布置就位,并接通施工用水用电。8)办妥各项有关施工证件手续,执行国家和当地有关规定条例办法,做到有准备开

17、工,按规范施工。9)计划主材来源,对各种材料、半成品等材料征得建设方同意后,进行订货供料合同和手续,并按施工进度计划提前进料供货,按指定地点堆放或进仓入库。10)按照施工组织设计要求,根据施工总平面图的布置,建立消防、保安等组织机构和有关规章制度,布置安排好消防、保安等措施。11)施工场外准备根据图纸的要求和施工进度的安排,做好材料的加工和订货。向建设单位提交开工申请报告。根据工程的工程量、进度、质量确定劳务队伍及工种人员数量,考虑劳务队伍,并采用招标制,在开工前确定劳务队伍。向各级行政主管部门办理各类开工手续和报备案工作。3.3资源计划准备1)材料资源准备,应首先报业主、监理封样认可后,组织

18、资源加工进场。2)根据施工图纸及现场测量情况,深化设计方案,制定材料的半成品、成品加工、订货计划。 3)根据监理,业方要求对材料进行复试,检验。3.4施工劳动力准备1)建立施工项目领导机构根据工程规模、结构特点和复杂程度,确定施工项目领导机构的人选和名额;遵循合理分工与密切协作、因事设职与因职选人的原则,建立有施工经验、有开拓精神和工作效率高的施工项目领导机构。2)建立精干的工作队组根据采用的施工组织方式,确定合理的劳动组织,建立相应的工作队组。3)集结施工力量,组织劳动力进场按照开工日期和劳动力需要量计划,组织工人进场,安排好职工生活,并进行安全、防火和文明施工等教育。4)做好职工入场教育工

19、作为落实施工计划和技术责任制,应按管理系统逐级进行交底。交底内容通常包括:工程施工进度计划和月、旬作业计划;各项安全技术措施降低成本措施和质量保证措施;质量标准和验收规范要求;以及设计变更和技术核定事项等,都应详细交底,必要时进行现场示范;同时健全各项规章制度,加强遵纪守法教育。3.5施工机械设备准备机械设备是保证施工顺利进行的物资基础,这些设备的准备工作必须在开工之前完成,根据施工总平面布置机械设备。根据需用计划,分别落实货源,提前订货,安排运输和储备,使能满足连续施工的需求。大型设备由公司设备科安排在开工之前到场。小型设备项目部安排维修或采购,保证开工之前到场。劳动力投入计划表 部位工种按

20、工程施工阶段投入劳动力情况基础主体构造屋面地面收尾模板工3428164钢筋工6248184砼工27182794电工41410121架子工243018油漆工61215抹灰工366610水暖工331610普工(小工)1016108106拟投入的主要施工机械设备表施工组织设计65027目 录工程概况面布置序号机械或设备名称型号规格数量国别产地制造年份额定功率(kw)用于施工部位备注1挖掘机WY801日本2007年土方租用2平板夯实机HZD2002河南2015年土方回填 自有3钢筋弯曲机GW402山东2012年9主体自有4电焊机BX1-3302河南2013年812主体自有5钢筋切断机GQ-501山东2

21、012年6主体自有6振捣器MT-502山东2014年5主体自有7电刨机工友2河北2014年4主体自有8手推车152016年主体装饰自有9调直机4-141山东2013年6基础主体自有10空压机ZH-10/8-11山东2010/现场自有11冲击电钻HDA225-132四川2012主体自有12发电机7GF-LH1杭州20136现场自有13搅拌机JZC2501山东2016现场自有14压路机CLG5901江苏2010土方回填租用15越野车三菱1福建2009应急自有16自卸车32010现场租用17装载机柳工1广西2011现场自有拟投入本工程的主要检测设备表序号仪器设备名称型号规格数量国别产地制造年份已使用

22、台时数用途备注1经纬仪D-02L-T2574371北京2013/测量自有2电子水准仪DS-A322北京2013/测量自有3砼回弹仪AT-225A4上海2011/测量自有4气体检测仪XCZ-96南京2015/测量自有5土建工具检测包T2C-2型1江西2015/测量自有6钢卷尺5m5西安2015/测量 自有7钢卷尺50m2西安2015/测量 自有8钢卷尺100m1西安2015/测量自有9靠尺J2C-22西安2015/测量自有10绝缘电阻表ZC25-32西安2015/电气测试自有 四、 施工技术方案4.1测量放线:4.1.1主要仪器设备的配备:全站仪1台,经纬仪1台,水准仪1台,50m钢卷尺2把,1

23、00m钢尺1把。测量人员配备:测量施工人员名。4.1.2测量前的准备工作施工测量是确保按图施工和保证工程质量的主要工作之一。施工前,先编制切实可行的测量方案,并且遵循“由整体到局部、先控制后细部”、“高精度控制低精度”、“前一步工作未校验不进行下步工作”的原则开展工作。本工程测量放线工作主要为建筑定位、基础及各层间轴线测设。测量前对现场场地进行实地勘察,了解现场地形建筑物周围环境、建筑物与原有建筑关系,熟悉图纸,了解建筑物内部各部位相互关系,从而编制测设详图,计算测设数据。4.1.3建筑物定位:根据规划局或建设单位提供的测量导线桩及绝对标高控制点,用全站仪测设建筑物的轴线控制网,在建筑物轴线控

24、制网上测设各建筑物大角轴线控制桩,测量距离采用水准仪监测高程,必要时及时进行距离修正。各轴线测设完毕后,将各主轴线引至建筑物外,设控制桩,砌砖保护好,作为下步基础轴线测量的控制点。建筑物定位测量完毕报请业主、监理、设计、规划局四方进行复核、验收。4.1.4基础施工阶段各轴线测设:基坑挖完后,利用设定的控制桩为依据,采用交叉投测法,将控制轴线投测到垫层上,控制轴线闭合后再测设各轴线位置。4.1.5主体施工阶段各轴线测设:在工程主体施工中,二层轴线依据一层地面上设置的内控网,采用电子激光经纬仪天底投测法,将控制网投测至在施层后,再进行轴线测设。为了保证轴线位置的准确性,在对轴线测设前,必须先进行控

25、制点间的闭合测量(主要以角度闭合为主),闭合无误后,方可进行轴线测设。各轴线测设完毕后,必须利用各轴线点间距离关系进行复核,保证轴线测量精度在3mm,总高累计轴线引测允许偏差10mm。4.1.6高程传递及各层间标高测量:依据业主提供的高程点,在场区内建立高程准点,以此作施工标高测量依据。基础工程设立高程点,以方便在基础工程中使用,主体工程高程传递,每层自0.500标高线沿柱向上使用钢尺垂直测量,引设三处至在施层,用水准仪校核,其校差不大于2mm,校核无误后,方可采用水仪测量标高,建筑总高度累计标高传递允许偏差10mm。4.2土方工程:4.2.1施工准备1) 机械设备:挖掘机、自卸汽车2) 施工

26、器具:圆锹、方锹、十字镐、耙子、水准仪、踏尺4.2.2施工方法机械开挖,人工配合。基坑周边采用直径483.5钢管搭设临边护栏,并挂防护网进行防护。4.2.3施工顺序1) 土石方开挖的基底标高根据施工图计算,开挖顺序从轴轴、A轴C轴。2)施工顺序如下:3)土石方开挖方式及要求本工程基坑选用机械开挖。土方开挖的基底标高与设计一致。开挖深度:机械开挖至相对标高-1.75m,预留20cm人工清理。土机从基坑的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土,土方开挖每层分段开挖长度不得超过30m。挖土机沿挖方边缘移动时,机械距离边坡上缘的宽度不得小于基坑深度的1/2。夜间挖土时在坑边设红

27、灯警示,同时安排好场地照明。基坑护栏;基坑坑边设置护栏,高1.5m,长220m,立杆间距1.5m,下横杆距地0.3m,上横杆与下横杆间距为1.0m。护栏上悬挂醒目标识,上下基坑设扶梯搭设宽1.2 米钢管扶梯设扶手,坡度不大于35 度。4.2.4施工通道;根据场地情况,设施工通道一处(详见施工平面布置图)。4.2.5施工工艺挖土采用挖掘机、自卸汽车等进行土方开挖和运输,具有操作机动灵活、运转方便、生产效率高、施工速度快等特点。施工应以设计图纸和有关施工规范为依据。1)主要机具设备本机械化挖土工程主要的机具设备有:挖掘机及自卸汽车等。2) 作业条件制定好基坑开挖施工方案,绘制施工总平面图和基坑土方

28、开挖图,确定开挖路线、顺序,基底标高、边坡坡度、基坑围护等方案。完成测量控制网的设置,包括控制基线、轴线和水准基点。场地平整进行方格网桩的布置和标高测设,计算挖土方量,对建筑物做好定位轴线的控制测量和校核;进行土方工程的测量定位放线,并经检查复核无误后,作为施工控制的依据。完成必需的临时设施,包括生产设施及生活设施及机械进出和土方运输道路、临时供水供电线路。机械设备运进现场,进行维护检查、试运转,使处于良好的工作状态。3)施工操作工艺 挖掘机作业时采用沟端开挖和沟侧开挖方法。运土汽车布置于挖掘机的一侧,以减少回转角度,提高生产率。自卸汽车数量应按挖掘机械大小、生产率和工期要求配备,应能保证挖掘

29、或装载机械连续作业。基坑边角部位,机械开挖不到之处,应用少量人工配合清坡,将松土清至机械作业半径范围内,再用机械运走。人工清土所占比例一般为%8 ,修坡以厘米作限制差误。挖土机、运土汽车进出基坑运输道路,应利用基础一侧或两侧相邻的基础以后需开挖部位,使它互相贯通作为车道,或利用提前挖除土方后的地下设施部位作为相邻的几个基坑开挖地下运输通道,以减少挖土量。 机械开挖由深而浅,基底预留一层200mm 厚,采用人工挖槽清底找平,从避免超挖和基底土遭受扰动。4.2.6质量标准基底标高及土质必须符合设计要求,预留200mm土层厚度,采用人工开挖,严禁超挖。4.2.7成品保护开挖时应注意保护测量控制定位桩

30、、轴线桩、水准基桩,防止被挖土和运土机械设备碰撞、行驶破坏。夜间施工应设足够的照明,防止地基、边距超挖。4.2.8安全措施开挖边坡土方,严禁切割坡脚,以防导致边坡失稳.机械行驶道路应平整、坚实;必要时,视工地地质条件,底部铺设卵石、道渣垫道,防止作业时下陷。机械挖土合理放坡,防止塌方、溜坡等造成机械倾翻、淹埋等事故。机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其他作业。挖掘时、装载机卸土,应待整机停稳后进行,不得将铲斗从运输汽车驾驶室顶部越过。挖掘机操作和汽车装土行驶要听从现场指挥;所有车辆必须严格按规定的开行路线行驶,防止撞车。挖掘机行走和自卸汽车卸土时,必须注

31、意上空电线,不得在架空输电线路下工作;如在架空输电线一侧工作时,垂直与水平距离分别不得小于2.5m 与4-6m(110-220kv 时)。夜间作业,机上及工作地点必须有充足的照明设施,在危险地段应设置明显的警示标志和护栏。雨期施工,运输机械和行驶道路应采取防滑措施,以保证行车安全。4.2.9基坑换填以及回填:基础施工完毕后应马上进行基础和地基回填,回填土中粒径超过150mm的石块和掺杂的有杂质应予清除。夯实方法采用蛙式打夯机分层夯实,边角部位采用气动式打夯机夯实。建筑室内回填前如有耕土应清除耕土至老土层。回填土每300mm一层。最佳含水率及最大干密度按设计要求经验确定,严格控制含水率,如土质过

32、干,洒水湿润再夯实,雨水淋过土质晒干再用。建筑物回填土采用素土分层夯实压实系数C0.94。基础隐蔽回填须经相关责任主体验收合格后方能回填。4.3基础工程本工程基础功采用钢筋混凝土独立基础,使用的混凝土强度标号为C40,基底标高为-2.0m,基土垫层设计标高为-2.1m,垫层采用C15素混凝土。4.3.1 模板工程4.3.1.1 材料准备模板采用=18mm厚九夹板制作加工,采用6090mm木方模板背楞,木方间距不得超过200mm。对拉螺栓杆采用14圆钢制作,两端丝扣长度不得小于150mm。模板钢管支撑系统中钢管为483.5。4.3.1.2 模板安装1)独立基础模板体系6号铁丝固定钢筋定位独立基础

33、模板模板支设示意图2) 地梁模板体系 地梁模板支设支撑体系间距800-1000mm,梁侧模板使用对拉丝杆加固间距600mm。4.3.1.3 模板及其支架必须以下规定:1)保证工程结构和构件各部分形状尺寸和相互位置的准确。2)具有足够的承载力、刚度和稳定性,能可靠地承受新交砼的自重和侧压力,以及在施工过程中所产生的荷载。3)构造简单,拆装方便,便于钢筋的绑扎、安装和砼的浇筑和养护等要求。4)模板的接缝不应漏浆。5)木模与支撑系统应选不易变形、质轻、韧性好的材料不得使用腐朽、脆性和受潮湿易变形的木材。4.3.1.4 基础柱模板安装基础柱模板在独立基础达到1.2MP强度后,拆除独立基础模板后重新支模

34、,模板高度为底板或基础梁底标高。基础柱模由侧模、柱箍、支撑组成安装前应先将基础柱内及钢筋上的杂物清理干净,先安装侧模再安装柱箍将其固定,为了保证柱模的稳定,柱模之间要用水平撑、剪刀撑支撑稳定。4.3.1.5 模板的拆除及保养1)模板在砼强度能够保证其表面及棱角不因拆模而受损时方能拆模。2)拆模程序是后支的先拆,先支的后拆,先拆除非承重部分,后拆除承重部分。3)非承重模板拆除时,结构强度不小于1.2Mpa为宜(以同条件试块试验为准)。4)拆模时不要用力过猛过急,拆下来的木料要及时清理、整修、涂刷隔离剂,等待下次使用。5)拆除的模板要及时清运,同时清理模板上的杂物,涂刷隔离剂,分类堆放整齐。4.3

35、.1.6 模板安装的允许偏差轴线位置: 3mm基础柱垂直度: 3mm相邻两板高低差: 2mm截面内部尺寸: +4mm -5mm表面平整度(2m长度上): 5mm4.3.1.7模板施工要点:为保证基础模板的垂直平整度等质量要求,基础混凝土单独浇捣,基础上部必须设置斜撑,确保基础的垂直度。为便于浇捣,按混凝土工程结构规范要求,每2m设置门子板,用于灌注混凝土及插入振动棒,避免混凝土泻落过高产生离析现象和振捣困难产生烂根蜂窝现象。4.3.2钢筋工程4.3.2.1 钢筋加工制作1)进场钢筋应按级别、种类和直径分类架空堆放,不得直接放置在地上,以免锈蚀和油污,进场钢筋应有出厂质量合格证明,并及时抽样进行

36、复检,复检合格后方可进行加工。2)钢筋加工应先按图纸设计要求及11G101-3图集、11G101-1图集进行翻样,然后经相关部门核认后开始加工。3)加工的半成品钢筋应按型号、品种及规格尺寸等挂牌堆放。4)级钢筋末端需做180弯钩,其圆弧曲线直径不小于钢筋直径的2.5倍,平直部分长度不小于钢筋直径的3倍;级钢筋末端须作90或135弯折时,弯曲直径不宜小于钢筋直径的4倍,平直部分长度应按设计要求确定。箍筋的末端应作135弯钩,弯钩端头平直长度不小于钢筋直径的10倍。5)钢筋端部弯头长度以设计图纸钢筋表中钢筋弯头长度为准,但必须满足锚固长度,如钢筋表中弯头长度+水平段锚固长度小于计算锚固长度时,弯头

37、长度应以计算值为准。6)钢筋加工的允许偏差:项 目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸54.3.2.2 钢筋绑扎1)独立基础及基础梁钢筋绑扎应设计要求及11G101-3图集进行绑扎,其间距应满足设计要求;2)柱插筋及定位基础混凝土浇筑之前应按照设计及规范、图集要求进行柱插筋,柱插筋的锚固长度、钢筋甩出长度、钢筋根数、钢筋间距、钢筋位置等均应满足设计及规范、图集要求。为了保证其柱插筋绑扎过程中定位准确,除了按照设计及规范、图集要求在基础内设置相应数量的箍筋,应在基础梁顶另外增加1根定位钢筋,详见下图:为了确保混凝土浇筑完毕后柱插筋位置不出现偏差,应

38、在基础顶部采用定位钢管箍或定位钢筋箍的方式对柱插筋进行固定,详见下图:3)基础梁钢筋定位部分基础梁上部钢筋或下部钢筋存在2排设置,为确保钢筋的位置及固定牢固,具体措施如下:上部钢筋:钢筋长度为基础梁宽度-保护层厚度+2*10,沿基础梁长度方向按500mm间距设置;二是为了防止在混凝土浇筑过程中,上部底排钢筋位置发生变动,采用马凳筋作为措施筋来进一步固定好基础梁上部底排钢筋的位置。下部钢筋:钢筋长度为基础梁宽度-保护层厚度+2*10,沿基础梁长度方向按500mm间距设置。5)钢筋位置的允许偏差项次项目允许偏差(mm)1受力钢筋的间距102受力钢筋的排距53钢筋弯起点位置204箍筋、横向钢筋间距绑

39、扎骨架20焊接骨架105焊接预埋件中心线位置3水平高差36受力钢筋的保护层基础10柱、梁5板、墙34.3.2.3 钢筋连接1) 钢筋采用绑扎搭接方式连接;2) 接头位置宜设置在受力较小处,在同一根钢筋上宜少设接头。3)受力钢筋接着的位置应相互错开,当采用机械接头时,在任一35d且不小于500mm区段内,和当采用绑扎搭接接头时,在任一1.3倍搭接长度的区段内,有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下表要求:接头形式受拉区接头数量受压区接头数量绑扎连接25504)纵向钢筋的锚固长度、搭接长度,详见下表:受拉钢筋抗震锚固长度混凝土强度等级与抗震等级钢筋种类与直径C20C25C30

40、C35C40一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级一、二级抗震等级三级抗震等级HPB235普通钢筋36d33d31d28d27d25d25d23d23d21dHRB335普通钢筋d2544d41d38d35d34d31d31d29d29d26dd2549d45d42d39d38d34d34d31d32d29d环氧树脂涂层钢筋d2555d51d48d44d43d39d39d36d36d33dd2561d56d53d48d47d43d43d39d39d36dHRB400RRB400普通钢筋d2553d49d46d42d41d

41、37d37d34d34d31dd2558d53d51d46d45d41d41d38d38d34d环氧树脂涂层钢筋d2566d61d57d53d51d47d47d43d43d39dd2573d67d63d58d56d51d51d47d47d43d注:1.四级抗震等级,=。 2.当弯锚时,有些部位的锚固长度为0.4+15d,见各类构件的标准构造详图。 3.当HRB335,HRB400和RRB400级纵向受拉钢筋末端采用机械锚固措施时,包括附加锚固端头在内的锚固长度可取为本表中锚固长度的0.7倍。 4.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应乘以修正系数1.1。 5.在任何情况

42、下,锚固长度不得小于250mm。纵向受拉钢筋绑扎搭接长度、注:当不同直径的钢筋搭接时,其和值按较小的直径计算。在任何情况下不得小于300mm。式中为搭接长度修正系数。抗震非抗震=纵向受拉钢筋搭接长度修正系数纵向钢筋搭接接头面积百分率(%)25501001.21.41.64.3.3基础砼工程基础砼均采用商品砼泵送施工,基础垫层C15;基础一二台、基础梁柱C40。4.3.3.1砼浇筑路线:砼采用1台砼输送泵输送砼,能满足施工要求,为保证新旧砼不接冷槎,施工中采用从短边轴开始,沿长边采用斜面薄层法浇筑砼。4.3.3.2砼浇筑:在浇筑过程中特别注意不得出现冷缝,在振捣过程中,发现有沁水现象,采用二次抹面后再扫毛的方法处理,以减少表面收缩裂缝。混凝土的浇筑顺序由远而近,同一区域的混凝土按先浇竖向结构后水平结构的顺序,连续浇筑、分层振捣。当不允许
