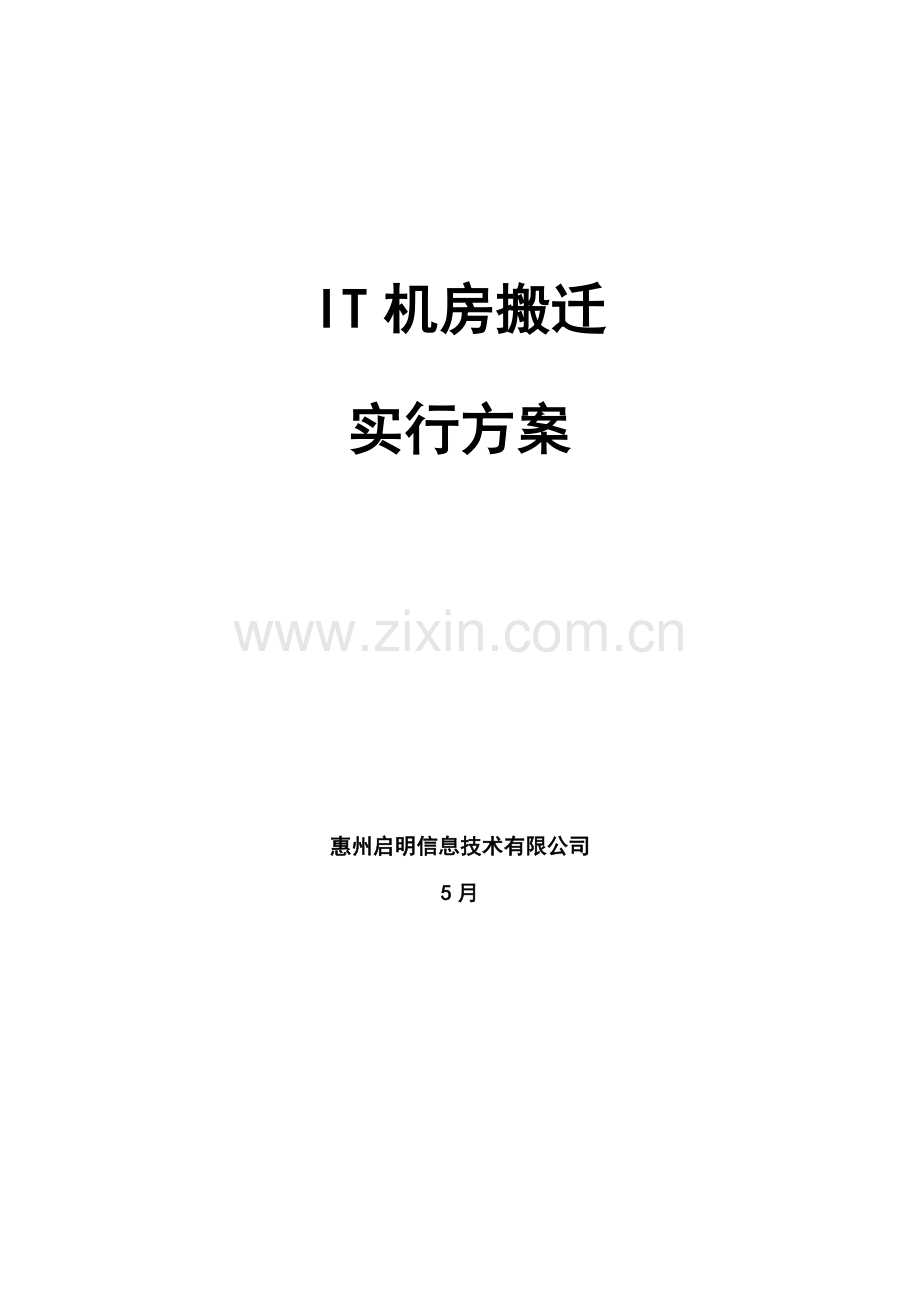

机房搬迁统一标准专项方案.doc

IT机房搬迁
实行方案

惠州启明信息技术有限公司
5月

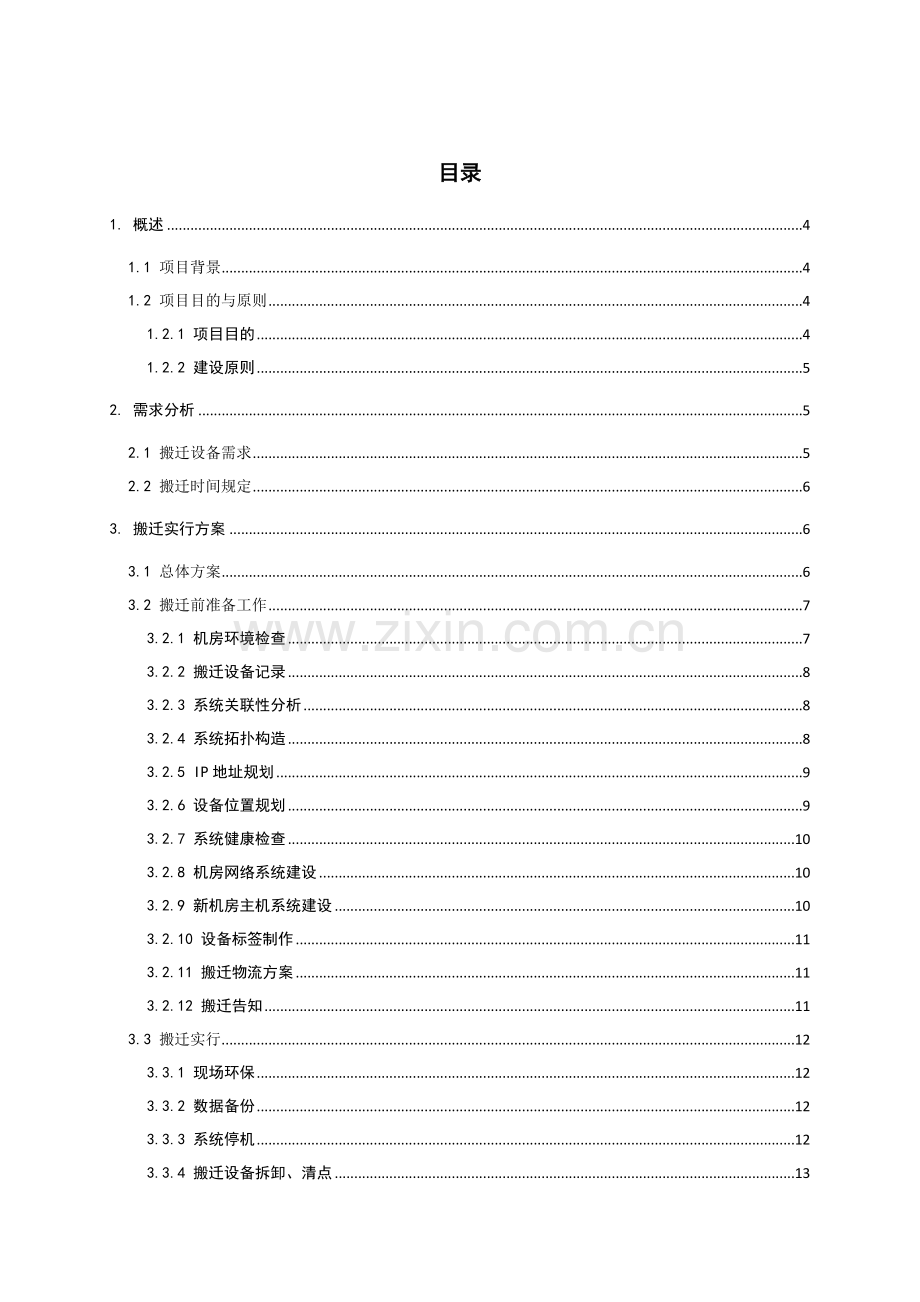

目录
1. 概述 4
1.1 项目背景 4
1.2 项目目的与原则 4
1.2.1 项目目的 4
1.2.2 建设原则 5
2. 需求分析 5
2.1 搬迁设备需求 5
2.2 搬迁时间规定 6
3. 搬迁实行方案 6
3.1 总体方案 6
3.2 搬迁前准备工作 7
3.2.1 机房环境检查 7
3.2.2 搬迁设备记录 8
3.2.3 系统关联性分析 8
3.2.4 系统拓扑构造 8
3.2.5 IP地址规划 9
3.2.6 设备位置规划 9
3.2.7 系统健康检查 10
3.2.8 机房网络系统建设 10
3.2.9 新机房主机系统建设 10
3.2.10 设备标签制作 11
3.2.11 搬迁物流方案 11
3.2.12 搬迁告知 11
3.3 搬迁实行 12
3.3.1 现场环保 12
3.3.2 数据备份 12
3.3.3 系统停机 12
3.3.4 搬迁设备拆卸、清点 13
3.3.5 监督设备搬运过程 13
3.3.6 目地设备清点、拆包、上架 13
3.3.7 设备功能恢复 13
3.3.8 启动应用系统 14
3.3.9 系统功能测试 14
3.4 搬迁后系统保障 14
4. 方案核心环节 15
4.1搬迁技术方案必要周密细致、切实可行。 15
4.2提前预测搬迁风险。 15
4.3充分调动一切资源。 15
4.4采用流程化搬迁方式。 16
4.5做好系统充分验证。 16
5. 风险及应对办法 17
6. 应急预案 19
6.1.1 搬迁过程中设备硬件损坏 19
6.2 设备开机无法正常运营 19
附件一：现机房设备安装状况登记表 20
附件二：现机房设备机柜安装图 21
附件三：既有网络拓扑图 22
附件四：既有网络设备连接图 23
附件五：新机房机柜布局图 24
附件六：新机房设备机柜安装图 25
附件七：新机房网络拓扑图 26
附件八：新机房设备连接表（规划） 27

1. 概述
1.1 项目背景
华康医院既有机房位于医院4楼，随着业务发呈现机房因供电及基本环境风险极高、机房容量局限性等因素，选取在原址进行改造。原机房面积约约34平方米。原则拟满足信息系统基本运营、监测、控制应用规定。规划设计上需预留一定升级扩容空间，并依照医院现场状况进行相应调节，使用年限需达到五年以上。本次建设重点在布局重整、电力供配、温湿度控制上。全面建设好新机房以达到原则化机房建设规定，并保证机房改造过程中既有系统运营风险降到最低。
本院搬迁项目重要分为：设备搬迁，设备上架，设备安装调试等服务。
1.2 项目目的与原则
1.2.1 项目目的
华康医院机房搬迁项目，需要将原有机房改造及设备搬迁，我司需保障原有设备在拆除、搬迁及安装过程中安全无损，保障其在新机房投入使用，其中涉及系统有计算机及网络设备、安防设备、环境监测设备、空调新风设备等。重要实现如下目的：
1、现状详细梳理。对既有信息系统现状进行详细整顿，梳理清晰既有机房内设备状况、设备和应用之间相应关系、设备连接关系、信息点状况、信息系统架构、应用关联关系、应用服务规定等基本信息，形成当前IT系统详细勘察报告，为本次搬迁方略制定以及后期系统维护提供重要基本信息。
2、新机房合理规划。满足既有设备搬迁运营需求并考虑较长时期内业务发展需求，结合搬迁按设备类型、热量排放、网络分区、应用分类等规划设备布置。
3、业务平稳迁移。通过风险分析、应用关联分析、业务影响分析，制定安全有效整体搬迁方略，减少业务影响，减少业务中断次数与时间，规避搬迁风险，保障业务持续性；制定充分、细致搬迁实行方案，提供与搭建应急环境，进行充分详细准备工作，依照搬迁方略，将业务系统顺利迁移回整治后新机房。
4、资源有效投入。充分运用既有设备，控制新投入设备费用，分析需求在核心点合理投入过渡及更新设备，减少搬迁风险、提高整体运维水平。
5、搬迁周期可控。在可控范畴内尽量缩短新老机房并行周期，充分分析业务、存储、网络等各种关联分几批有筹划搬迁。
1.2.2 建设原则
系统搬迁过程中遵从安全性原则、先进性原则、开放性原则、高可靠性原则、可管理性原则。
1、安全性原则：在工程实行过程中，应通过安全技术和办法保证网络和系统安全性、数据安全性、顾客访问安全性，在技术保障同步，从管理层面加强安全性管理。
2、先进性原则：系统搬迁过程中新购及过渡软硬件产品应采用先进、开放系统构造；应可通过智能化网络设备及网管软件实现对系统有效管理与控制；工程应采用先进当代管理办法，以保证项目实行与管理科学性。
3、开放性原则：系统搬迁过程中新购及过渡软硬件产品应遵循开放性和原则化基本原则，所选用硬件设备、软件等必要遵循相应国际原则，保证系统具备互操作性和开放性。各系统之间采用优化原则，使各系统之间更好地配合，达到最佳应用效果。
4、高可靠性原则：搬迁过程应满足各系统维护及业务部门高可靠性及高稳定性规定。
5、可管理性原则：搬迁过程应保证系统可管理、实行过程可管理、实行风险可控制。

2. 需求分析
2.1 搬迁设备需求
本次搬迁涉及本医院机房内所有IT系统，迁移设备涉及服务器、互换机、网络设备、安全设备等。涉及搬迁设备清单如下表：
现机柜配备：共计8 个机柜，详细如下：
序号
名称
数量
备注
1
综合布线柜
2
楼层骨干级联、外线接入、四楼水平配线、电话线路
2
网络设备柜
2
核心互换设备
3
视频前端柜
2
院内有线电视转换前端
4
移动终端机柜（32U）
1
中华人民共和国移动线路接入及终端设备
5
医疗业务服务器柜
1
医疗业务系统

表2.1-1 搬迁设备清单
原机柜位置
机型
设备用途
U数
电源接口数
序列号
A 机
cisco catalyst 2960

1u
1

A 12U
cisco catalyst 2960

1u
1

A 18U-20U
AVAYA G450

3u
1

A 22U-23U
dell PE R710

2u
1

A 25U-26U
IBM X3650 M3

2u
2

2.2 搬迁时间规定
规定在*月*日下午下班后开始搬迁，22日8:00完毕现机房内所有IT设备至新整治机房搬迁，并恢复系统正常运营。其中网络某些规定在19日所有恢复正常运营。

3. 搬迁实行方案
3.1 总体方案
依照现场调研，当前机房内涉及搬迁设备除个别设备外均处在在线运营使用状态，且旧、暂时机房不考虑并行一段时间，因而必要在一次系统停机时间段内完毕所有设备搬迁工作。即，从某年9月18日18：00停机后，至某年9月22日12：00前为搬迁时间窗口，在该时间段内完毕旧机房所有IT设备至新整治机房搬迁及系统恢复工作。
在某年9月18日之前，需要完毕机房建设（装修、强电、弱电、空调、消防、安防等）、机房网络系统建设（局域网、互联网、专网等）、机房主机系统建设（存储、核心业务备机系统）、现机房运营系统健康检查、物流准备（搬迁环境、路线考察，物流方案制定等）等前期准备工作。
在某年9月18日搬迁开始后，一方面停止业务系统对外服务，之后进行系统数据备份，然后进行系统停机。在某年9月19日12：00前完毕搬迁系统网络某些恢复上线，使系统可以正常提供服务。在某年9月22日8：00前完毕所有业务系统恢复上线，使系统可以正常提供服务。
在搬迁完毕后，进行系统功能测试，并安排技术人员进行现场值守，保障系统正常运营。
3.2 搬迁前准备工作
3.2.1 机房环境检查
机房在某年9月9日需要具备先期网络、主机系统调试条件，即配电（市电）、新购空调、装修、新不间断电池系统、新购机柜安装等调试有关工程必要完毕，且剩余机房工程不能影响先期进入网络、主机、存储等设备正常使用（配电、温湿度、干净度），如需要进行产生对设备不良影响操作时，需要提前告知，以便进行相应设备保护办法。
搬迁前机房必要建设完毕，并通过有关测试。由于有一台20KUPS系统使用利旧设备，因而必要提前做好配电系统安装、调试、切换方案，保证配电系统施工不会影响系统电力供应，并配备相应技术、设备资源。使用这些机柜综合布线系统配线架需要在当天进行安装，为了减少线路故障导致影响，需要配备综合布线工程师及线缆测试、安装工具，以便及时修复。
贯彻机房通信线路准备状况（电信、联通，数据、语音，互联网、专网）。
负责人：*工（甲方）、张工（乙方）
3.2.2 搬迁设备记录
对搬迁涉及设备进行记录，确认设备型号、实际安装位置、电源、数据线缆、IP地址、系统安装、应用安装、保修等信息，形成登记表和设备机柜安装图。详细见附件一：现机房设备安装状况登记表、附件二：现机房设备系统状况登记表、附件三：现机房机柜布局图、附件四：现机房设备机柜安装图。
负责人：*工（甲方）、张工（乙方）
3.2.3 系统关联性分析
分析应用系统之间互相联系、逻辑依存关系、数据互换状况、共用硬件设备状况等，从而得出停机顺序及开机顺序。
负责人：*工（甲方）、张工（乙方）
3.2.4 系统拓扑构造
1
2
3
3.1
3.2
3.2.1
3.2.2
3.2.3
3.2.4
3.2.4.1 搬迁前拓扑构造
当前运营系统拓扑图如下：

图3.2.4-1 当前运营系统拓扑图
网络为单核心二层构造（核心、接入），专线路由器连接总部和医院楼，互联网为中华人民共和国电信4M光纤。
3.2.4.2 搬迁后拓扑构造
办公地点网络系统构造在既有单核心基本上增长到双核心冗余，采用双核心冗余二层构造，其中一台路由器利旧，新购4台锐捷网络设备，一台路由器，两台核心互换机，一台网关行为安全设备，在出口增长链路负载均衡设备。拓扑变动某些如下图：

图3.2.4-2 办公地点系统拓扑图
3.2.5 IP地址规划
本次搬迁不对系统IP地址进行调节，仍旧采用原有地址。
负责人：*工（甲方）、张工（乙方）
3.2.6 设备位置规划
机房机柜布局按照机房承重、最大限度运用空间、网络线缆连接最短、应用系统设备归类等原则，进行机柜及设备安装重新规划。因而搬迁设备需要所有下架，至新机房后重新安装。
负责人：*工（甲方）、张工（乙方）
3.2.7 系统健康检查
1
2
3
3.1
3.2
3.2.1
3.2.2
3.2.3
3.2.4
3.2.5
3.2.6
3.2.7
3.2.7.1 系统健康检查
对运营状态中系统进行状态检查，查看设备外观，与否有故障报警灯；查看系统运营状况，CPU、内存、磁盘使用状况，系统日记分析。
负责人：*工（甲方）、张工（乙方）
3.2.7.2 开关机测试
进行系统开关机测试，一方面可以提前发现系统故障，尽早解决；二是可以比较精准预计系统停机时间，便于更好掌握搬迁时间进度。为了尽量规避风险，一方面停止业务系统对外服务（关闭互联网、专网路由器，关闭顾客接入互换机），对数据进行备份，然后停止应用、关机、开机、启动应用、测试业务系统。开关机顺序受到系统关联关系影响，需要按照系统关联性分析成果进行顺序开关机。
负责人：*工（甲方）、张工（乙方）
3.2.8 机房网络系统建设
在机房初步具备设备进场调试条件后，将现运营中核心路由器、出口防火墙停机，搬运至新机柜，按照新办公地网络规划进行组网安装调试。需要尽早贯彻ISP线路（互联网、专网）。
负责人：*工（甲方）、张工（乙方）

3.2.9 新机房主机系统建设
在新机房初步具备设备进场调试条件后，服务器、网络等设备运抵现场，进行安装调试。
医院系统由维保厂家负责安装和调试。安装完毕后进行一次数据恢复测试，然后在新环境中进行恢复，验证方案可行性。
负责人：*工（甲方）、张工（乙方）、维保厂家
3.2.10 设备标签制作
按照设备在新机房安装位置，制作设备标签及相应表。标签一式三份，其中两份在设备下架时分别粘贴在设备及包装箱上，另一份留作备用。设备标签相应表见附件八。
负责人：张工（乙方）
3.2.11 搬迁物流方案
制定搬迁详细物流方案，涉及现场环保、设备下架、清点、设备上架等过程。方案制定后。
负责人：*工（甲方）、张工（乙方）
3.2.12 搬迁告知
下达搬迁告知前提条件：
l 已经完毕了网络扩展连接测试；
l 系统记录及确认完毕；
l 改造后机房环境检查完毕；
l 已经获得有关部门进入机房批准。
需要在搬迁前3天告知有关部门详细搬迁时间和搬迁实行规定：
1、业务部门：
1）对业务影响
搬迁从某年9月18日18：00开始，至某年9月22日8：00止，其中实时投保类和实时核保类业务系统至某年9月19日12：00止。期间业务中断，无法使用。
2）需要配合工作
验证测试和集成测试时需要业务参加配合测试。
3）向业务部门提供有关搬迁资料及方案
负责人：*工（甲方）、张工（乙方）
2、维护部门（甲方信息部）
3、工程实行部门（乙方、运营商、设备供货商、医院系统维护商）
4、维保厂商
1）程控互换机；
2）业务系统开发、维护厂商。
5、搬运公司（乙方）
负责人：*工（甲方）、张工（乙方）
3.3 搬迁实行
3.3.1 现场环保
由实行单位（乙方）对机房内部通道，及以上地点地面、墙面、门及门把手等所有在作业中也许会受到破坏区域进行保护作业。
在搬迁设备运抵新址后，开始对新址环保作业。

作业时间：现址某年9月19：00～某年9月18日21：00，共2小时
新址某年9月18日23：30～某年9月18日24：00，共半小时
负责人：*工（甲方）、张工（乙方）
3.3.2 数据备份
停止业务系统对外服务（关闭互联网、专网路由器，关闭顾客接入互换机），完毕搬迁前最后一次系统数据备份。
作业时间：某年9月18日18：00～某年9月18日20：00，共2小时
负责人：*工（甲方）、张工（乙方）
3.3.3 系统停机
系统按照先业务系统后网络系统顺序进行业务停机。先关停服务器、呼喊中心设备，然后关闭网络系统设备。
作业时间：某年9月18日20：00～某年9月18日21：00，共2小时
负责人：*工（甲方）、张工（乙方）
3.3.4 搬迁设备拆卸、清点
搬迁设备停机完毕后，进行下架、打包工作，同步拆除*个配线柜中配线架，将这两个机柜随设备同步搬迁，用作该批设备在新机房安装机柜。UPS、空调系统也同步进行搬迁（原厂负责）。设备打包完毕后进行清点。
作业时间：
某年9月18日21：00～某年9月18日23：00，共2小时
负责人：*工（甲方）、张工（乙方）
3.3.5 监督设备搬运过程
设备清点完毕后从现址搬迁至新址，期间对设备搬迁过程进行全程监督。
作业时间： 某年9月18日23：00～某年9月18日23：30，共半小时
负责人：*工（甲方）、张工（乙方）
3.3.6 目地设备清点、拆包、上架
设备搬迁至新址暂时机房后拆包、清点。如果某些部件必要在设备加电后才干进行清点，则可以在安装完毕后检测时再进行剩余部件清点。之后，进行设备上架工作。
作业时间： 某年9月18日24：00～某年9月19日2：00，共2小时
负责人：*工（甲方）、张工（乙方）
3.3.7 设备功能恢复
对完毕上架设备进行线缆（电源线、数据线）连接，按照应用系统关联关系，依序启动主机设备。
作业时间：
某年9月19日2：00～某年9月19日3：00，共1小时
负责人：*工（甲方）、张工（乙方）
3.3.8 启动应用系统
设备加电启动完毕后，按照应用系统关联关系，依序启动业务应用。
作业时间：
某年9月19日3：00～某年9月19日5：00，共2小时
负责人：*工（甲方）、张工（乙方）
3.3.9 系统功能测试
测试网络功能与否正常，业务系统与否可以正常提供服务。
作业时间：
某年9月19日5：00～某年9月19日12：00，共7小时
负责人：*工（甲方）、张工（乙方）
3.4 搬迁后系统保障
在系统搬迁完毕后，为保障系统顺利运营，咱们将提供技术支持服务。重要服务内容涉及：
l 设备软/硬件维修：
² 发现设备软/硬件故障，协助顾客报修
² 协助顾客配合厂商完毕维修工作
l 解决顾客暂时技术服务规定：
² 暂时故障解决
² 网络配备变更
² 系统配备变更
² 系统补丁安装

4. 方案核心环节
4.1搬迁技术方案必要周密细致、切实可行。
重点是如何将生产服务器搬迁与网络迁移方案有机结合。网络迁移是最基本工作，只有在网络畅通前提下才干考虑服务器搬迁。同步，网络迁移又势必导致维护重心转移，最核心应用必要随着网络迁移而同步迁移。因而线路割接、互换机调节等网络迁移操作不能与生产服务器迁移分开而单独实行。
4.2提前预测搬迁风险。
依照多次搬迁经验，咱们总结出对于机房搬迁重要存在四方面风险，涉及：
设备故障风险，即设备在搬迁过程中所浮现损坏；
操作风险，即线路割接、上联路由器切换、集中存储系统迁移、核心应用数据迁移（涉及数据备份与恢复）、大型设备搬迁等均属于高风险操作，这些环节虽经重复论证在理论上可实行，但操作复杂且无法进行演习，在搬迁过程中很也许由于操作问题带来安全隐患；
人员风险，即在搬迁过程中既有技术人员既要负责搬迁工作，又要负责寻常生产运营维护管理，搬迁人员少或精力不够也容易产生风险；
别的不可预知风险，如系统意外瘫痪、运营商线路问题等。在预知这些风险后来才干提前做好防止工作。
4.3充分调动一切资源。
机房搬迁是一项极为复杂工作，不但涉及行内众多技术人员，还涉及有关业务部门、服务商、搬运公司等各个方面人员及各种搬迁所用器材，其中任何一项都与搬迁进度紧密有关。咱们除了与各业务部门密切分工协作外，还提前召集所有有关服务商进行了方案论证，并规定各服务厂商最大限度地准备技术支持人员和有关配件。
4.4采用流程化搬迁方式。
搬迁前，机房管理员专门绘制图纸，详细对比搬迁先后状况；提前规划各个机柜、各个网络设备摆放位置，还要事先量好机器详细尺寸，对所有设备进行编号，并填入登记表中之后到现场规划机器详细摆放位置，力求最合理、最充分地运用机房有效空间。搬迁工作大体分为关机、拆卸、装箱、运送、装机、连线、验证等几种环节，由于每次搬迁均有严格时间规定，并且涉及人员较多，因此搬迁要有条不紊、高效有序。在搬迁之前，对所有设备信息进行了详细记录，在此基本上形成了每次搬迁搬迁调度表和搬迁流程表，交由各组掌握。在搬迁过程中规定各组必要按照这两份表格进行，每完毕一种环节，该组组长都必要要在搬迁调度表上确认后，下一环节才干继续进行。按照这样流程执行之后，咱们每次搬迁都没有浮现因各环节衔接问题而耽误进度状况，更没有浮现误操作现象。
4.5做好系统充分验证。
依照每一批搬迁特点咱们提前与有关业务部门沟通，由业务部门负责依照在变更时间内对业务影响限度及时向外发布公示，同步，在系统恢复后进行系统验证。
5. 风险及应对办法
编号
风险
几率/影响
应对办法
1
项目组内部配合
中/中
制定详细实行筹划，明确各方职责
及时通报项目组进行协调
2
机房工程工期延误
高/大
加快机房工程进度
加快新机房网络、主机调试进度
3
搬迁需采购设备到货延期
低/大
密切关注并推动采购流程
调节系统技术方案/加快到货后调试进度
4
新机房综合布线系统故障
中/中
提前做好综合布线系统测试工作
准备布线工程师及工具，及时解决
使用其她线路或暂时线缆代替
5
新机房设备浮现故障
低/大
尽早接入线路，提前测试
准备相应备机、备件进行代替
安排设备商在搬迁时现场配合
6
业务系统单机运营环境
中/大
提前准备好安装相似业务系统备机
做好系统数据备份
7
业务停止窗口超过筹划
低/中
提前做好业务系统健康检查和测试
及时通报项目组调节筹划
8
搬迁中硬件发生损坏
低/大
安排专业硬件平台专家
安排也许损坏硬件有关现场备件或备机
设备运送保险
9
搬迁中软件故障
低/大
搬迁前健康检查
搬迁迈进行备份
有关产品技术支持人员现场待命
10
备份介质损坏
低/大
使用可靠性高介质备份
核心业务多拷贝备份
搬迁迈进行备份恢复演习
11
设备运送过程中浮现冷凝水珠
中/大
在机房内用防静电膜包裹设备
设备运抵现场后延迟加电时间
12
搬迁过程中设备丢失
低/大
设备运送保险
设备清单多次多方核查
搬迁过程专人监控
13
搬迁过程中数据泄露
低/大
项目构成员订立保密合同
设备清单多次多方核查
搬迁过程专人监控
14
备机、备件损坏
低/小
备机到场后进行测试
各种相似备件
专业技术支持
15
备机、备件数量不够
低/中
优先满足核心业务系统
备件库有足够备件
16
搬迁后设备无法正常开机
中/大
在搬迁迈进行系统健康检查及开关机测试
使用备机、备件进行代替
按照应急预案解决
17
搬迁后应用系统异常
中/大
在搬迁迈进行系统健康检查及开关机测试
使用备机、备件进行代替
按照应急预案解决

6. 应急预案
6.1.1 搬迁过程中设备硬件损坏
针对系统运送过程中硬件损坏，咱们采用加强运送管理来规避此处风险。此外对网络设备采用备份操作系统文献、配备文献进行应急，应用系统采用数据级备份进行系统应急，同步准备相应备机、备件，紧急时进行硬件或系统替代，并及时联系进行设备维修。
6.2 设备开机无法正常运营
在搬迁迈进行设备开关机测试及搬迁后设备开机过程中，如果发生设备无法正常运营故障时，按照下图所示流程进行解决：

图5.2-1 设备维修流程图

附件一：现机房设备安装状况登记表
原机柜位置
机型
设备用途
U数
电源接口数
序列号
A 10U
cisco catalyst 2960

1u
1

A 12U
cisco catalyst 2960

1u
1

A 18U-20U
AVAYA G450

3u
1

A 22U-23U
dell PE R710

2u
1

A 25U-26U
IBM X3650 M3

2u
2

原机柜位置
机型
设备用途
U数
电源接口数
序列号
B 1U-4U
工控机

4u
1

B 5U-8U
联想服务器

4u
1

B 9U-12U
研华工控机

4u
1

B 16U-17U
IBM X3650 M3

2u
1（只配1个）

B 19U-20U
IBM X3650 M3

2u
1（只配1个）

原机柜位置
机型
设备用途
U数
电源接口数
序列号
C 17U-19U
AVAYA G450

3u
1

C 37U
cisco catalyst 2960

1u
1

C 38U-39U
cisco 2821

2u
1

C 41U
cisco ASA5510

1u
1

附件二：现机房设备机柜安装图

附件三：既有网络拓扑图

附件四：既有网络设备连接图
设备名称
端口
IP地址
用途
备注
cisco 2821
GigabitEthernet0/0

GigabitEthernet0/1

Serial0/0/0:0

FastEthernet0/1/0

FastEthernet0/1/1

Serial0/2/0

Serial0/2/1

Serial0/3/0

Serial0/3/1

cisco 2960
FastEthernet0/1

FastEthernet0/2

FastEthernet0/5

FastEthernet0/11

FastEthernet0/12

FastEthernet0/13

FastEthernet0/14

FastEthernet0/16

FastEthernet0/19

FastEthernet0/21

FastEthernet0/22

FastEthernet0/23

FastEthernet0/25

FastEthernet0/33

FastEthernet0/34

FastEthernet0/35

FastEthernet0/36

FastEthernet0/37

FastEthernet0/38

FastEthernet0/39

FastEthernet0/42

FastEthernet0/43

FastEthernet0/44

GigabitEthernet0/1

GigabitEthernet0/2

Vlan1

附件五：新机房机柜布局图

附件六：新机房设备机柜安装图

附件七：新机房网络拓扑图

附件八：新机房设备连接表（规划）
设备名称
端口
IP地址
用途
备注
ASA

RG-EG1000S

cisco 2821

RG-RSR30-44

RG-S5750-24GT-1

RG-S5750-24GT-2

cisco 2960

cisco 2960

cisco 2960
