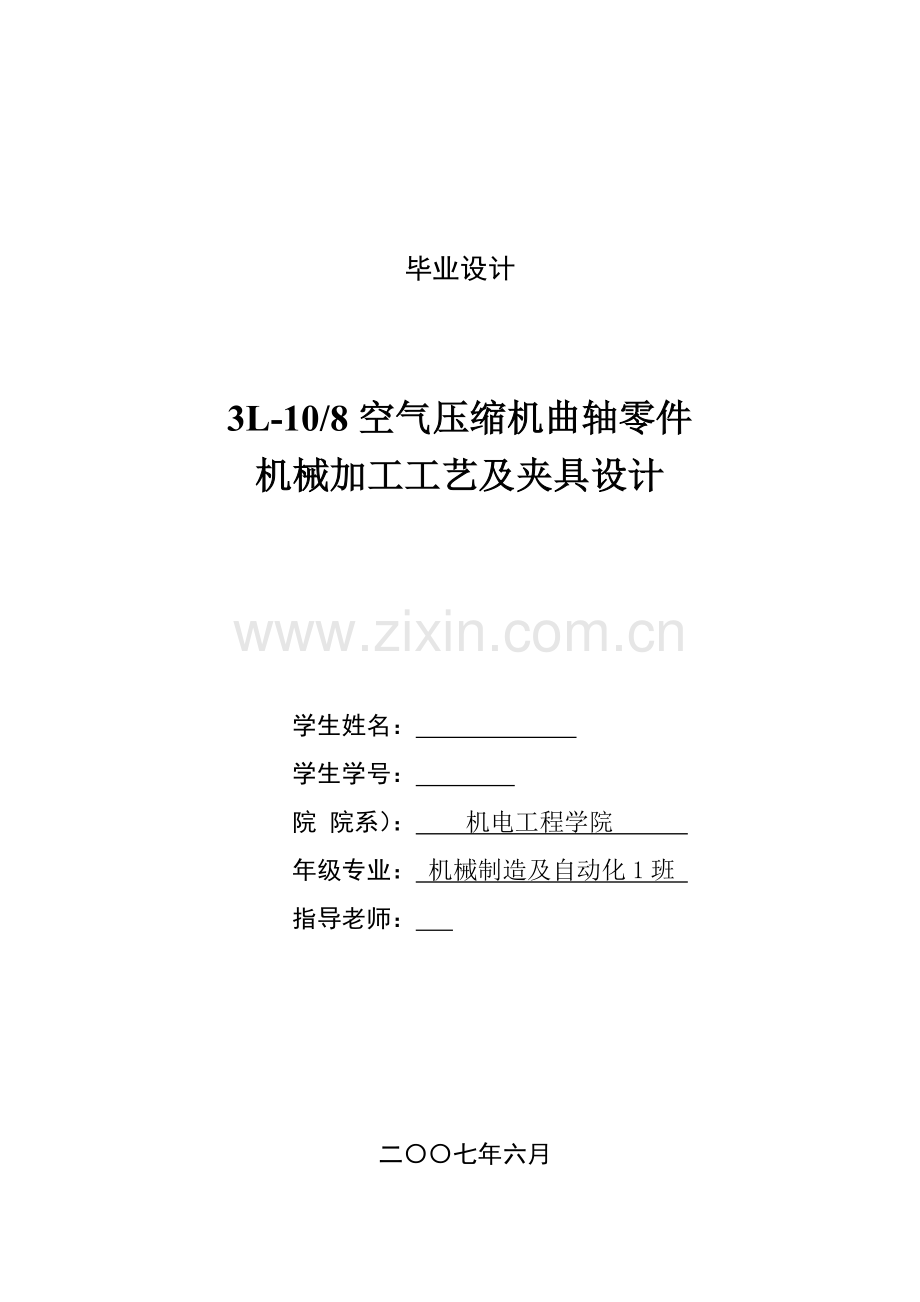

空气压缩机曲轴零件的机械加工工艺及夹具设计模板.doc_第1页
第1页 / 共78页
空气压缩机曲轴零件的机械加工工艺及夹具设计模板.doc_第2页
第2页 / 共78页
空气压缩机曲轴零件的机械加工工艺及夹具设计模板.doc_第3页
第3页 / 共78页
空气压缩机曲轴零件的机械加工工艺及夹具设计模板.doc_第4页
第4页 / 共78页
空气压缩机曲轴零件的机械加工工艺及夹具设计模板.doc_第5页
第5页 / 共78页
点击查看更多>>
资源描述

1、毕业设计3L-10/8空气压缩机曲轴零件机械加工工艺及夹具设计学生姓名: 学生学号: 院 院系): 机电工程学院 年级专业: 机械制造及自动化1班 指导老师: 二七年六月目 录摘 要IABSTRACTI1 绪 论12 零件分析22.1零件作用22.2零件工艺分析22.3零件加工关键问题和工艺过程设计分析23 工艺规程设计53.1确定毛坯制造形式53.2基面选择53.2.1 粗基准选择53.2.2 精基准选择53.3制订工艺路线53.4机械加工余量、工序尺寸及毛坯尺寸确实定73.5 确定切削用量及基础工时113.6 时间定额计算及生产安排314 专用夹具设计404.1加工曲拐上端面油孔夹具设计4

2、04.1.1定位基准选择404.1.2切削力计算和夹紧力分析404.1.3夹紧元件及动力装置确定414.1.4钻套、衬套及夹具体设计424.1.5夹具精度分析444.2加工曲拐上侧面油孔夹具设计454.2.1定位基准选择454.2.2切削力计算和夹紧力分析454.2.3夹紧元件及动力装置确定464.2.4钻套、衬套及夹具体设计474.2.5夹具精度分析484.3铣曲拐端面夹具设计494.3.1定位基准选择494.3.2定位元件设计494.3.3铣削力和夹紧力计算504.3.4对刀块和塞尺设计514 结 论53参考文件54致 谢55摘 要此次毕业设计任务是对3L-10/8空气压缩机曲轴零件机械加

3、工工艺、夹具设计,在曲轴零件加工工艺过程中轴和轴中心线之间要有位置要求, 以毛坯轴两端定位先加工两中心孔,以两端中心孔定位再粗、精加工各轴表面,然后以粗、精后两轴径定位钻螺纹、铣键槽和铣曲拐端面,采取专用夹具加工两斜油孔,最终粗、精磨各轴。在夹具设计过程中,关键以V形块和支承板来定位,靠直压板和弹簧来夹紧,钻拐径两孔应采取长型快换钻套,在钻拐径倾斜孔时采取平面倾斜夹具体,在钻拐径倾斜孔时使用是卧式钻床,铣面时2个V形块和铣刀不能干涉,所以V形块高度要降低,夹具设计要方便、简单。关键词 曲轴,加工工艺,夹具设计。ABSTRACTThis graduation project duty is to

4、 the 3L-10/8 air compressor crank components machine-finishing craft, the jig design, between the crank components processing technological process middle axle and the axle must have the position request ,processes two center bores first by the semifinished materials axis both sides localization ,by

5、 both sides center bore localization again thick, precision work various axes surface.Then after thick, the essence two axle diameter localization drills the thread, the keyseat and the mill crank end surface.,uses the unit clamp to process two slanting oil holes, finally thick, correct grinding var

6、ious axes. In the jig design process, mainly locates by V shape block and the support plate, depends on the straight clamp and the spring clamps, drills turns diameter two to be supposed to use long trades quickly drills the wrap, when drills turns the diameter incline hole uses the plane incline th

7、e jig body, when drills turns the diameter incline hole uses is the horizontal-type drilling machine, when face milling 2 V shape blocks and the milling cutter cannot interfere ,therefore V shape block altitude must reduce, the jig design must be convenient, be simple.Key words crank, processing cra

8、ft, jig design.1 绪 论夹具结构设计在加深我们对课程基础理论了解和加强对处理工程实际问题能力培养方面发挥着极其关键作用。选择曲轴夹具设计能很好综合考查我们大学四年来所学知识。此次所选设计内容关键包含:工艺路线确实定,夹具方案优选,多种图纸绘制,设计说明书编写等。机械加工工艺是要求产品或零件机械加工工艺过程和操作方法,是指导生产关键技术性文件。它直接关系到产品质量、生产率及其加工产品经济效益,生产规模大小、工艺水平高低和处理多种工艺问题方法和手段全部要经过机械加工工艺来表现,所以工艺规程编制好坏是生产该产品质量关键确保关键依据。利用愈加好夹具能够确保加工质量,机床夹具首要任务是确

9、保加工精度,尤其是确保被加工工件是加工面和定位面和被加工表面相互之间位置精度。提升生产率,降低成本,使用夹具后能够降低划线、找正等辅助时间,且易于实现多工位加工。扩大机床工艺范围,在机床上使用夹具可使加工变得方便,并可扩大机床工艺范围。减轻工人劳动强度,确保生产安全。为了让夹含有愈加好发展,夹具行业应加强产、学、研协作力度,加紧用高新技术改造和提升夹具技术水平步伐,创建夹具专业技术网站,充足利用现代信息和网络技术,和时局进地创新和发展夹具技术。 2 零件分析2.1零件作用题目所给定零件是3L10/8空气压缩机上曲轴,它在空气压缩机连杆处,曲轴产生旋转运动,带动连杆使活塞产生往复运动,并将旋转转

10、为直线运动,它在工作过程中将承受周期性复杂交变载荷。其关键作用是传输转矩,是连杆取得所需动力。2.2零件工艺分析由3L-10/8空气压缩机曲轴零件图可知,它外表面上有多个平面需要进行加工,另外各表面上还需加工一系列螺纹孔和键槽。所以可将其分为两组加工表面,它们相互间有一定位置要求它们之间有一定位置要求.现分析以下:2.2.1以拐径为95mm为中心加工表面这一组加工表面包含: 拐径95 mm加工及其倒圆角,两个8斜油孔,两个油孔孔口倒角,它加工表面位置要求是95 mm圆跳动公差为0.01 mm。2.2.2以轴心线两端轴为中心加工表面这一组加工表面:1:10锥度面键槽24 mm并左端倒角,端面15

11、 mm深16.8 mm中心孔,2个M12深24 mm螺纹孔,各轴外圆表面, 右端面95 mm孔30 mm。这组加工表面有一定位置要求,关键是:(1)键槽24mm110mm和 1:10锥度轴心线对称度公差为0.10mm。(2)1:10锥度轴心线对A-B轴心线圆跳动公差0.025mm;(3)90 mm轴表面圆柱度公差为0.01 mm这两组加工表面之间有着一定位置要求,关键有:(1)曲轴拐径95 mm轴心线和A-B轴心线平行度公差0.03mm又以上分析可知,对于这两组加工表面而言,能够先加工其中一组表面,然后借助于专用夹具加工另一组表面,并确保她们位置精度要求。2.3零件加工关键问题和工艺过程设计分

12、析(1)曲轴在铸造时,右端95 mm要在直径方向上留出工艺尺寸量,铸造尺寸为105mm,这么为开拐前加工出工艺键槽准备。该工艺键槽和开拐工装配合传输扭转。 (2)为确保加工精度,对全部加工部位均应采取粗、精加工分开标准。 (3)曲轴加工应充足考虑在切削时平衡装置。 1)车削拐径用专用工装及配重装置。图2-1 车削拐径2)粗、精车轴径及粗、精磨轴径全部应在曲轴拐径对面加装配重。 图2-2 车、磨轴径(4)1:10锥度环规和塞规要求配套使用,环规检测曲轴锥度,塞规检测和之配套电机转子锥孔或联轴器锥孔,以确保配合精度。(5)曲轴偏心距1100.1mm检验方法图1-3。将等高V形块放在工作平台上,以曲

13、轴两轴径95 mm作为测量基准。将曲轴放在V形块上。首先用百分表将两轴径最高点调整到等高(可用纸垫V形块方法),并同时用高度尺测出轴径最高点实际尺寸H,H(如两轴径均在公差范围内,这是H和 H应等高)。用百分表将曲轴拐径调整到最高点位置上,同时用高度尺测出拐径最高点实际尺寸H。在用外径千分尺测出拐径1和轴径2,3实际尺寸。这么经过计算可得出偏心距实际尺寸。 图2-3 曲轴偏心距检测示意图偏心距=(H-/2)-(H-/2)式中 H曲轴拐径最高点式(1)H( H)曲轴轴径最高点式(2)曲轴拐径实际尺寸式(3) (3)曲轴轴径实际尺寸式(4)(6)曲轴拐径轴线和轴径轴线平行度检验,可参考图1-3进行

14、。当用百分表将两轴径最高点,调整到等高后,可用百分表再测出拐径最高点两处之差(距离尽可能远些),然后经过计算可得出平行度值。(7)曲轴拐径、轴径圆度测量,可在机床上用百分表测出。圆柱度检测,能够在每个轴上选择个截面测量,经过计算可得出圆柱度值。3 工艺规程设计3.1确定毛坯制造形式零件材料为球球墨铸铁,型号为QT600-3。考虑到空气压缩机曲轴零件较大,零件比较复杂,应采取铸件。而且投资较少,成本较低,生产周期短。3.2基面选择基面选择是工艺规程设计中关键工作之一,基面选择正确和合理,能够使加工质量得到确保,生产率得以提升,不盲目标选择基面。不然,加工工艺过程中会问题百出,更有甚者,还会造成零

15、件大批报废,使生产无法正常进行。3.2.1 粗基准选择在小批生产条件下,通常全部是采取划线找正。所以曲轴加工第一道工序是钳工划线,划出主轴颈端面十字中心线和待加工表面轮廓线,然后按划线找正将曲轴安装在机床上进行加工。这么兼顾了各部分加工余量,以降低毛坯废品率。3.2.2 精基准选择加工曲轴主轴颈止和和主轴颈同旋转轴心线其它配合部分和曲柄外圆弧面、外端面时,同轴类零件外圆表面加工一样,采取辅助精基准顶针孔。用顶针孔作为精基准,符合基面同一标准,从而能够确保一次安装中加工各表面同轴度或垂直度。对于主轴颈较大而偏心距又较小曲轴,能够在曲轴两端面上分别各打出两个顶针孔A及B,使用经典一面两孔定位方法,

16、则能够满足整个加工过程中基础上全部采取统一基准定位要求。3.3制订工艺路线制订工艺路线出发点,应该是使零件几何形状、尺寸精度等技术要求能得到合理确保。除此之外,还应该考虑经济效果,方便使生产成本尽可能下降。工艺路线方案(一): 1)画线,以毛坯外形找正,划关键加工线,偏心距100mm及外形加工。 2)划轴两端中心孔线,顾各部加工余量。 3)工件平放在镗床工作台上,压轴95 mm两处,钻右端中心孔。4)夹右端(1:10锥度一边)顶右端中心孔,粗车左端外圆95 mm,粗车左端全部轴径,粗车拐径外侧左、右端面,确保拐径外侧对称性及尺寸,粗铣凸台25。5)夹右端,左端上中心架车端面,去长短确保总长尺寸

17、610mm,钻左端中心孔,钻左端6孔,深16.8mm,锪60角,深7.8mm,再锪120角,深1.8mm。6)粗车拐径95 mm尺寸。7)精车拐径95 mm尺寸。8)夹左端,顶右端中心孔,精车右端轴径95 mm,长度尺寸至87mm,确保曲拐端面60mm尺寸,精车右端轴径93至图示长度12mm。9)夹右端,顶左端中心孔,精车左端轴径95 mm,长度尺寸至85mm,保曲拐端面60mm尺寸。10)以两中心孔定位,磨左端轴径95 mm,磨左端轴径90mm。11)以两中心孔定位,倒头装夹,磨左端轴径95 mm。12)底面60mm115mm,以两侧面定位并压紧,确保距中心高70mm,总高236mm。13)

18、以两轴径定位压紧钻、攻4M20螺纹。14)以两端中心孔定位,精磨拐径95 mm至图样尺寸,磨圆角R6。15)以两端中心孔定位,精磨两轴径95 mm至图样尺寸,磨圆角R6,精磨90mm至图样尺寸,倒角2.545。16)夹右端,顶右端中心孔车1:10圆锥,留余量1.5mm 。17)以两端中心孔定位,磨1:10圆锥86长124mm,磨圆角R6。 18)粉探伤各轴径,拐径。 19)划键槽线24mm110mm,铣键槽,以两轴径95 mm定位,采取专用工装装夹铣键槽24mm110mm至图样尺寸。 20)铣右端轴径93mm槽44mm至图样尺寸。21)粗镗、精镗右端30mm孔至图样尺寸,深75mm。锪60角,

19、深5.5mm,再锪120角,深2mm。22)重新装夹工件,采取专用工装装夹,钻拐径95 mm两斜油孔8mm。27)钳工,修油孔,倒角,清污垢。 28)检验。工艺路线方案(二): 1)画线,以毛坯外形找正,划关键加工线,偏心距100mm及外形加工。 2)划轴两端中心孔线,顾各部加工余量。 3)工件平放在镗床工作台上,压轴95 mm两处,钻右端中心孔。4)夹右端(1:10锥度一边)顶右端中心孔,粗车左端外圆95 mm,粗车左端全部轴径,粗车拐径外侧左、右端面,确保拐径外侧对称性及尺寸,粗铣凸台25。5)夹右端,左端上中心架车端面,去长短确保总长尺寸610mm,钻左端中心孔,钻左端6孔,深16.8m

20、m,锪60角,深7.8mm,再锪120角,深1.8mm。6)粗车拐径95 mm尺寸。7)精车拐径95 mm尺寸。8)夹左端,顶右端中心孔,精车右端轴径95 mm,长度尺寸至87mm,确保曲拐端面60mm尺寸,精车右端轴径93至图示长度12mm。9)夹右端,顶左端中心孔,精车左端轴径95 mm,长度尺寸至85mm,保曲拐端面60mm尺寸。10)以两轴径定位压紧钻、攻4M20螺纹。 11)粉探伤各轴径,拐径。 12)划键槽线24mm110mm,铣键槽,以两轴径95 mm定位,采取专用工装装夹铣键槽24mm110mm至图样尺寸。 13)铣右端轴径93mm槽44mm至图样尺寸。14)粗镗、精镗右端30

21、mm孔至图样尺寸,深75mm。锪60角,深5.5mm,再锪120角,深2mm。15)重新装夹工件,采取专用工装装夹,钻拐径95 mm两斜油孔8mm。16)以两中心孔定位,磨左端轴径95 mm,磨左端轴径90mm。17)以两中心孔定位,倒头装夹,磨左端轴径95 mm。18)底面60mm115mm,以两侧面定位并压紧,确保距中心高70mm,总高236mm。19)以两端中心孔定位,精磨拐径95 mm至图样尺寸,磨圆角R6。20)以两端中心孔定位,精磨两轴径95 mm至图样尺寸,磨圆角R6,精磨90mm至图样尺寸,倒角2.545。21)夹右端,顶右端中心孔车1:10圆锥,留余量1.5mm 。22)以两

22、端中心孔定位,磨1:10圆锥86长124mm,磨圆角R6。23)钳工,修油孔,倒角,清污垢。 24)检验。 经过两种工艺方案比较可得出第一个方案中在精磨以后再铣键槽、钻油孔,这么会影响精磨后各轴加工精度。而第二种方案则比很好些,它在铣键槽、钻油孔后粗、精磨各轴确保了各轴精度要求。3.4机械加工余量、工序尺寸及毛坯尺寸确实定“3L-10/8空气压缩机”曲轴零件材料为球墨铸铁,硬度190270HBS,毛坯重量约为40.3kg,生产类型为大批生产,采取毛坯铸件。3.4.1加工两端中心线上外圆表面。 因为这些表面粗糙度要求较高,它们表面粗糙度全部是Ra1.6,依据工序要求,轴径90mm,95 mm加工

23、分粗、精车,还有粗、精磨。粗车:参考机械加工工艺手册表2.3-5,其它量要求为 ,现取。精车:参考机械加工工艺手册表2.3-39,其它量要求为 1.1mm粗磨:参考机械加工工艺手册表2.3-42,其它量要求为 ,现取。精磨:参考机械加工工艺手册表2.3-44,其它量要求为 现取。轴径90mm,95 mm铸造毛坯基础尺寸分别为:90+4.5+1.1+0.45+0.01=96.15mm,95+4.5+1.1+0.45+0.01=101.15mm。依据机械加工工艺手册表2.3-11,铸件尺寸公差等级选择CT1113,再查表2.3-9可得铸件尺寸公差为,现取7mm。对轴径90mm有:毛坯名义尺寸为:9

24、0+4.5+1.1+0.45+0.01=96.15mm毛坯最小尺寸为:96.15-3.5=92.65 mm毛坯最大尺寸为:95.05+3.5=99.65mm精车后尺寸为:90+1.1+45+0.01=91.56精磨后尺寸和零件图尺寸相同,即90mm对轴径95 mm有:毛坯名义尺寸为:95+4.5+1.1+0.45+0.01=101.15mm。毛坯最小尺寸为:101.15-3.5=96.65mm毛坯最大尺寸为:101.15+3.5=104.65mm精车后尺寸为:95+1.1+0.45+0.01=96.56 mm精磨后尺寸和零件图尺寸相同, 即95 mm而对于轴径86 mm、93mm粗糙度要求为R

25、a 1.6,精车能达成要求,此时直径粗加工余量2Z=3mm精加工为0.5mm能满足加工要求。3.4.2 粗车86 mm 和93 mm外圆端面,及M12深24mm螺孔依据工艺要求,端面精度要求不高粗糙度为Ra12.5。只需要粗车加工就能够了。粗车:参考机械加工工艺手册表2.3-5,其它量要求为 ,现取。铸造毛坯基础尺寸为: 610+6+6=622mm。3.4.3 攻M12深24mm螺孔,及攻4M20螺纹毛坯为实心,不冲孔。参考机械加工工艺手册表2.3-71,现确定螺孔加工余量为:2螺孔 钻孔: 攻丝: 4螺孔钻孔: 攻丝: 3.4.4 钻轴径86 mm端面钻左端6锥行孔毛坯为实心,不冲孔。参考机

26、械加工工艺手册表2.3-,确定工序尺寸为: 钻孔:6mm,深16.8mm。 锪角: 锪60角,深7.8mm。 锪角:锪120角,深1.8mm,圆口径15mm。3.4.5 铣右端轴径93mm上槽依据工艺要求,端面精度要求不高粗糙度为Ra12.5,只需要粗铣就能够了,此时余量2Z=3mm已能满足加工要求。3.4.6 铣86处键槽依据工艺要求,端面精度要求不高粗糙度为Ra6.3,只需要粗铣键槽就能够了,此时余量2Z=3mm已能满足加工要求。3.4.7 钻右端轴径95 mm孔(30mm)依据工序要求,后端面孔加工分为粗镗、精镗两个工序完成,工序余量以下:粗镗:孔,参考机械加工工艺手册表2.3-48,其

27、它量值为;精镗:孔,参考机械加工工艺手册表2.3-48,其它量值为;铸件毛坯基础尺寸为:孔毛坯基础尺寸为:30mm-1.5mm-0.3mm= 28.2mm;依据机械加工工艺手册表2.3-11,铸件尺寸公差等级选择CT12,再查表2.3-9可得铸件尺寸公差为:1.1mm.孔毛坯名义尺寸为; 毛坯最大尺寸为+0.55mm=; 毛坯最小尺寸为-0.55mm=;粗镗工序尺寸为; 精镗后尺寸和零件图尺寸相同,即3.4.8 铣115mm左右两侧面由工序要求可知,两侧面只需进行粗铣加工。其工序余量以下:参考机械加工工艺手册第1卷表3.2-23,其它量要求为,现取其为。铸件毛坯基础尺寸。依据机械加工工艺手册表

28、2.3-11,铸件尺寸公差等级选择CT12,再查表2.3-9可得铸件尺寸公差为7m。毛坯名义尺寸为:;毛坯最小尺寸为:-3.5mm=114mm;毛坯最大尺寸为:+3.5mm=121mm;粗铣后尺寸和零件图尺寸相同,即115mm。3.4.9 铣60mm115 mm平面 依据工艺要求,底面精度要求不高粗糙度为Ra12.5,只需要粗铣就能够了,此时余量2Z=3mm已能满足加工要求。3.4.10钻拐径95处两个油孔(8)依据工艺要求,油孔精度要求不高粗糙度为Ra25,毛坯为实心,不冲出孔,参考参考机械加工工艺手册表2.3-9及2.3-12确定工序尺寸及余量为:钻孔: 扩孔: 2Z=2mm3.4.11

29、车磨拐径为95 mm因为表面粗糙度要求较高,它们表面粗糙度全部是Ra0.8,依据工序要求,拐径95 mm加工分粗、精车,还有粗、精磨。粗车:参考机械加工工艺手册表2.3-5,其它量要求为 ,现取。 精车:参考机械加工工艺手册表2.3-39,其它量要求为 。粗磨:参考机械加工工艺手册表2.3-42,其它量要求为 ,现取。精磨:参考机械加工工艺手册表2.3-44,其它量要求为 ,现取。拐径95 mm铸造毛坯基础尺寸为:95+4.5+1.1+0.45+0.01=101.06mm。依据机械加工工艺手册表2.3-11,铸件尺寸公差等级选择CT1113,再查表2.3-9可得铸件尺寸公差为,现取7mm。对轴

30、径95 mm有: 毛坯名义尺寸为:95+4.5+1.1+0.45+0.01=101.06mm;毛坯最小尺寸为:101.06mm-3.5mm=97.56mm;毛坯最大尺寸为:101.06mm+3.5mm=104.56mm;精车后尺寸为:95+0.45+0.01=95.46mm;精磨后尺寸和零件图尺寸相同,即95 mm。3.5 确定切削用量及基础工时工序1:粗车左端外圆95 mm。加工条件 工件材料:QT60-2, ,铸件。 加工要求:粗车左端外圆95 mm。 机床:CW6180B卧式车床 刀具:YG6(1)粗车左端外圆95 mm1)被吃刀量:取单边余量Z=2mm, 2)进给量f:依据3 表2.4

31、-3,取。3)切削速度: 按3 表2.4-20,切削速度,4)机床主轴转速: 按机床说明书,和相近转速为300 ,则:.实际铣削速度:5)检验机床功率:主切削力Fc按3表2.4-9,可查得 由CW6180B卧式车床说明书可知,CW6180B卧式车床主电动机功率为13KW,当主轴转速为300 r/min时,主轴传输功率为7.5kW,所以机床功率足够,能够正常工作。6)计算切削工时:按3表2.5-3,取被切削层长度:由毛坯尺寸可知L=85mm 刀具切入长度:L1=/tg+(23)主偏角=0,L1=2mm刀具切出长度:取工序2:粗车左端轴径90mm加工条件 工件材料:QT60-2, ,铸件。 加工要

32、求:粗车左端外圆90 mm。 机床:CW6180B卧式车床 刀具:YG61)被吃刀量:取单边余量Z=2mm, 2)进给量f:依据3表2.4-3,取。3)切削速度: 按3表2.4-20,切削速度, 4)机床主轴转速: 依据3表3.1-22可得,和相近转速为300r/min,则实际速度。 5)检验机床功率:主切削力Fc按机械加工工艺手册表2.4-20,可查得 由CW6180B卧式车床说明书可知,CW6180B卧式车床主电动机功率为13KW,当主轴转速为300 r/min时,主轴传输功率为7.5kW,所以机床功率足够,能够正常工作6)计算切削工时:按3表2.5-3,取被切削层长度:由毛坯尺寸可知L=

33、67mm刀具切入长度:L1=/tg+(23)主偏角=0, L1=2mm刀具切出长度:取工序3:粗车左端轴径86 mm加工条件 工件材料:QT60-2, ,铸件。 加工要求:粗车左端外圆86mm。 机床:CW6180B卧式车床 刀具:YG61) 被吃刀量:取单边余量Z=3mm, 2) 进给量f:依据3表2.4-3,取。3) 切削速度: 按3表2.4-20,切削速度:,4) 机床主轴转速: 按3表3.1-22可得,和相近转速为300r/min,则实际速度:。5)检验机床功率:主切削力Fc按3表2.4-20,可查得 由CW6180B卧式车床说明书可知,CW6180B卧式车床主电动机功率为75KW,当

34、主轴转速为300r/min时,主轴传输功率为4.5kW,所以机床功率足够,能够正常工作。6) 计算切削工时:按工艺手册表2.5-3,取被切削层长度:由毛坯尺寸可知L=124mm 刀具切入长度:L1=/tg+(23)主偏角=0, L1=2mm刀具切出长度:取工序4:粗车拐径外侧左、右端面并粗车台肩(1)粗车拐径外侧左、右端 机床:CA6140卧式车床 刀具:YG61)已知毛坯长度,拐径外侧左、右端面参考3表2.3-5,其它量要求为 ,现也取。分两次加工,=3mm。2) 进给量f:依据3表2.4-3,当刀杠尺寸为25mm25mm, 3mm和工件直径60mm时取 3)计算切削速度:按2表1.27,切

35、削速度计算公式(寿命选T=60min)。 式中: 所以: 4)机床主轴转速:按3表3.1-22可得,和相近转速为320r/min。则实际切削速度:。5)计算切削工时:按3表2.5-3,取被切削层长度:由毛坯尺寸可知L=112mm刀具切入长度:L1=/tg+(23)主偏角=0, L1=2mm刀具切出长度:取本工序机动时间:(2)粗铣凸台25机床:组合铣床刀具:硬质合金端铣刀YG8,铣刀直径,齿数铣削深度:每齿进给量:依据3表2.4-77,取铣削速度:参考3表2.4-88,取机床主轴转速:,取实际铣削速度:进给量:工作台每分进给量:走刀次数为1机动时间:(其中)本工序机动时间:工序5:粗车拐径95

36、 mm机床:CW6180B卧式车床 刀具:YG6(1)粗车拐径95 mm 1)被吃刀量:参考3表2.3-5,其它量要求为 , 现也取。分两次加工,=3mm。2)进给量f:依据3表2.4-3,取。 3)切削速度: 按2表1.27,切削速度计算公式(寿命选T=60min)。 式中: 所以: 4)机床主轴转速: 按3表3.1-22可得,和相近转速为405r/min,则实际速度。5)检验机床功率:主切削力Fc按2表1.29所表示公式计算 式中:所以: 切削时消耗功率PC为: 由CW6180B机床说明书可知,CW6180B主电动机功率为75KW,当主轴转速为405r/min时,主轴传输功率为45kW,所

37、以机床功率足够,能够正常工作。6) 计算切削工时:按3表2.5-3,取被切削层长度:由毛坯尺寸可知L=123mm刀具切入长度:L1=/tg+(23)主偏角=0, L1=2mm刀具切出长度:取本工序机动时间:工序6: 精车拐径95 mm尺寸机床:CW6180B卧式车床 刀具:YG6 1 )被吃刀量:=0.6mm。2) 进给量f:依据3表2.4-4,预估切削速度1.33,取。 3) 切削速度: 按2表1.27,切削速度计算公式(寿命选T=60min)。 式中: 所以: 4) 机床主轴转速: 按3表3.1-22可得,和相近转速为540r/min,则实际速度。5) 计算切削工时:按3表2.5-3,取被

38、切削层长度:由毛坯尺寸可知L=123mm 刀具切入长度:L1=/tg+(23)主偏角=0, L1=2mm刀具切出长度:取本工序机动时间:工序7:精车右端轴径95 mm机床:CW6180B卧式车床 刀具:YG6 1) 被吃刀量:=0.6mm。2) 进给量f:依据3表2.4-4,预估切削速度1.33,取。 3) 切削速度: 按2表1.27,切削速度计算公式(寿命选T=60min)。 式中: 所以: 4) 机床主轴转速: 按机床说明书,和相近转速为540r/min,则实际速度。5) 计算切削工时:按3表2.5-3,取被切削层长度:由毛坯尺寸可知L=74mm 刀具切入长度:L1=/tg+(23)主偏角

39、=0, L1=2mm刀具切出长度:取本工序机动时间: 工序8: 精车右端轴径93 mm 机床:CW6180B卧式车床 刀具:YG6 1 )被吃刀量:=0.6mm。2)进给量f:依据3表2.4-4,预估切削速度1.33,取。3) 切削速度: 按2表1.27,切削速度计算公式(寿命选T=60min)。 式中: 所以: 4) 机床主轴转速: 按3表3.1-22可得,和相近转速为540r/min,则实际速度。5) 计算切削工时:按3表2.5-3,取被切削层长度:由毛坯尺寸可知L=12mm刀具切入长度:L1=/tg+(23)主偏角=0, L1=2mm刀具切出长度:取本工序机动时间: 工序9:精车左端轴径

40、95 mm机床:CW6180B卧式车床 刀具:YG6 1)被吃刀量:=0.6mm。2)进给量f:依据3表2.4-4,预估切削速度1.33,取。 3)切削速度: 按2表1.27,切削速度计算公式(寿命选T=60min)。 式中: 所以: 4) 机床主轴转速: 按3表3.1-22可得,和相近转速为540r/min,则实际速度。5) 计算切削工时:按3表2.5-3,取被切削层长度:由毛坯尺寸可知L=85mm 刀具切入长度:L1=/tg+(23)主偏角=0, L1=2mm刀具切出长度:取本工序机动时间:工序10:精铣底面60mm115mm机床:X62W铣床刀具:硬质合金端铣刀YG6 ,齿数1) 铣削深

41、度:2) 每齿进给量:依据3表2.4-73,取3) 铣削速度:参考3表2.4-81,取机床主轴转速:,取实际铣削速度:4) 给量:工作台每分进给量:5) 刀具切入长度:精铣时 由工序3可知: 走刀次数为1机动时间:工序11:钻、攻4M20螺纹(1)钻孔机床:组合钻床刀具:麻花钻 1) 进给量:依据3表2.4-39,其取值范围为,取2) 切削速度:参考3表2.4-41,取3) 机床主轴转速:,取 实际切削速度: 4) 被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间:(2)攻4M20螺纹丝机床:组合攻丝机刀具:钒钢机动丝锥1) 进给量:因为其螺距,所以进给量2) 切削速度:参考3表

42、2.4-105,取3) 机床主轴转速:,取 丝锥回转转速:取实际切削速度: 4) 机动时间被切削层长度:刀具切入长度:刀具切出长度: 走刀次数为1机动时间:本工序机动时间:工序12:铣键槽24mm110mm 机床:X52k 刀具:高速钢镶齿三面刃槽铣刀 ,齿数 L=201) 铣削深度:2) 每齿进给量:依据3表2.4-76,取3) 铣削速度:参考3表2.4-86,取:4) 机床主轴转速:,取实际铣削速度:5) 给量:工作台每分进给量:6) 刀具切入长度:精铣时 被切削层长度: 刀具切出长度: 走刀次数为1机动时间:工序13:铣右端轴径93mm槽44mm 机床:X52k 刀具:高速钢镶齿三面刃槽铣刀 ,齿数 L=201) 铣削深度:2) 每齿进给量:依据3表2.4-76,取3) 铣削速度:参考3表2.4-86,取:4) 机床主轴转速:,取实际铣削速度:5) 给量:

展开阅读全文
