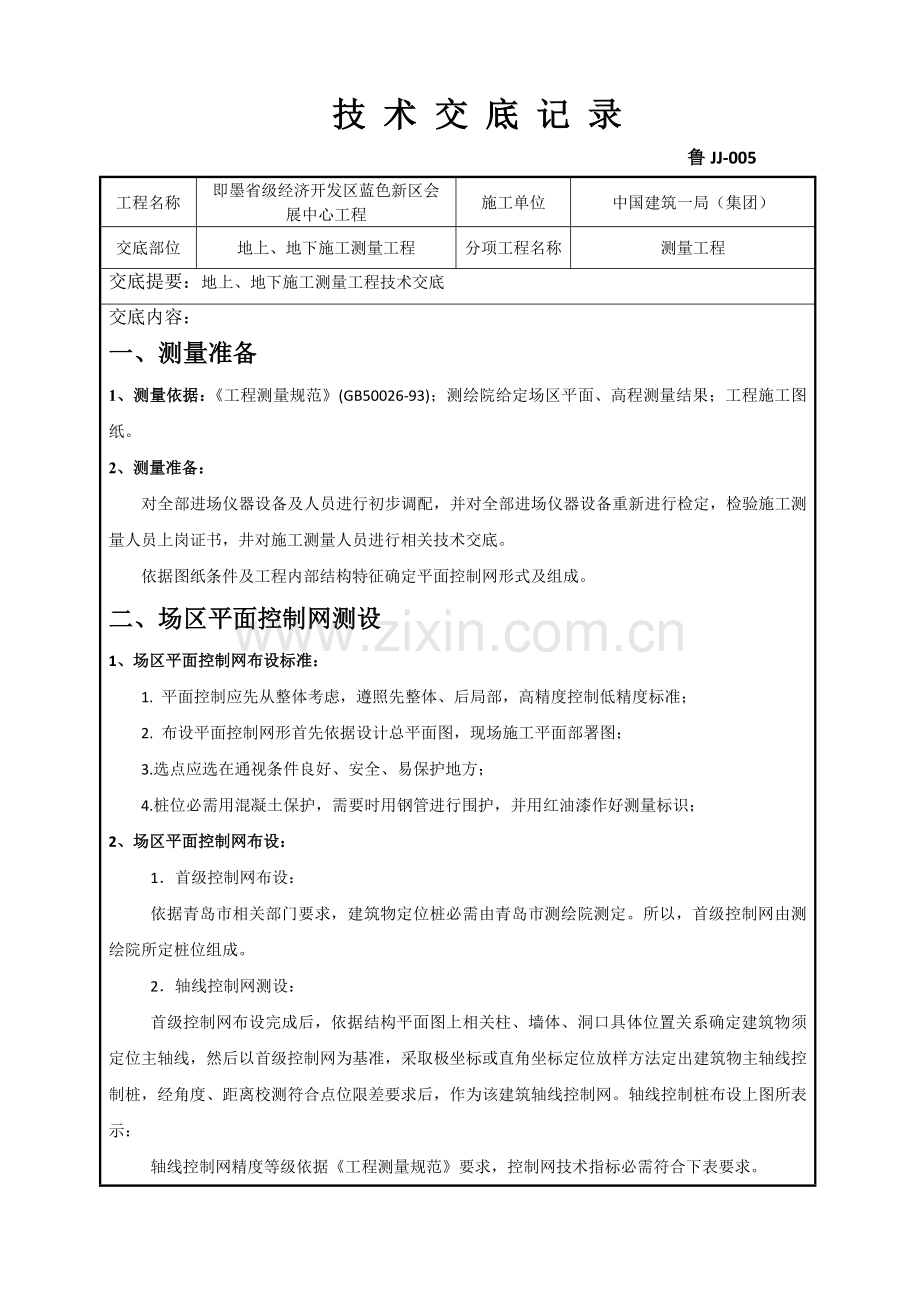

技 术 交 底 记 录
鲁JJ-005
工程名称
即墨省级经济开发区蓝色新区会展中心工程
施工单位
中国建筑一局（集团）
交底部位
地上、地下施工测量工程
分项工程名称
测量工程
交底提要：地上、地下施工测量工程技术交底
交底内容：
一、测量准备
1、测量依据：《工程测量规范》(GB50026-93)；测绘院给定场区平面、高程测量结果；工程施工图纸。
2、测量准备：
对全部进场仪器设备及人员进行初步调配，并对全部进场仪器设备重新进行检定，检验施工测量人员上岗证书，井对施工测量人员进行相关技术交底。
依据图纸条件及工程内部结构特征确定平面控制网形式及组成。
二、场区平面控制网测设
1、场区平面控制网布设标准：
1. 平面控制应先从整体考虑，遵照先整体、后局部，高精度控制低精度标准；
2. 布设平面控制网形首先依据设计总平面图，现场施工平面部署图；
3.选点应选在通视条件良好、安全、易保护地方；
4.桩位必需用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标识；
2、场区平面控制网布设：
1．首级控制网布设：
依据青岛市相关部门要求，建筑物定位桩必需由青岛市测绘院测定。所以，首级控制网由测绘院所定桩位组成。
2．轴线控制网测设：
首级控制网布设完成后，依据结构平面图上相关柱、墙体、洞口具体位置关系确定建筑物须定位主轴线，然后以首级控制网为基准，采取极坐标或直角坐标定位放样方法定出建筑物主轴线控制桩，经角度、距离校测符合点位限差要求后，作为该建筑轴线控制网。轴线控制桩布设上图所表示：
轴线控制网精度等级依据《工程测量规范》要求，控制网技术指标必需符合下表要求。
轴线控制网精度技术指标表
等 级
测角中误差( ″)
边长相对中误差
一 级
±5
1/30000
地下结构施工平面控制采取外控法，进场并办理控制点移交手续后，首先对场区内平面控制点进行复核。经查对无误后，依据施工图及控制点进行施工关键轴线测设，并将控制轴线向外偏移1m，在其延长线上合适位置设置轴线控制桩（轴线控制桩位置不宜离建筑物太近，以防基坑位移造成控制桩位置偏差），作为土方开挖及地下室施工阶段平面放线依据。
三、高程控制网建立
<一>高程控制网布设标准
1. 为确保建筑物竖向施工精度要求，在场区内建立高程控制网。高程控制建立是依据甲方提供水准基点（最少应提供三个），采取0.3mm级精度Zeiss Dini-10电子精密水准仪对所提供水准基点进行复测检验，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为确保施工竖向精度控制首要条件。
2. 高程控制网精度，不低于三等水准精度。
3. 在布设附合水准路线前，结合场区情况，在场区和甲方所提供水准基点间埋设半永久性高程点，埋设3-6个月后，再进行联测，测出场区半永久性点高程，该点也可作为以后沉降观察基准点。
4. 场区内最少应有三个水准点，水准点间距应小于1公里，距离建筑物应大于25米，距离回土边线应大于15米。
<二> 高程控制网等级及观察技术要求
1. 高程控制网等级拟布设三等附合水准，水准测量技术要求以下表。

等
级
高差全
中误差(mm/km)
路 线
长 度
(km)
仪器
型号
水准尺
和已知点联测次数
附合或
环线次数
平地
闭合差
(mm)
三等
6
£ 50
DS1
DS3
铟瓦
双面
往返各
一 次
往返各一次
12
注：L为往返测段附合水准路线长度(km)
2. 水准观察关键技术指标见下表：
等级
仪器型号
视线长度
前后视
较差(m)
前后视累
积差(m)
最低地面
高度(m)
基辅或红
黑读数差
基辅或红
黑所测较差
三等
DS1
100m
3
6
0.3
1.0mm
1.5mm
DS3
75m
2.0mm
3.0mm
3．水准测量内业计算应符合下列要求：
(1)、水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：
MW =
式中MW----高差全中误差(mm)：
W------闭合差(mm)：
L ------对应线路长度：
N-------附合或闭合路线环个数。
(2)、内业计算最终结果取值：二等水准正确至0.1mm，三、四、五等正确至1mm。
四、±0.00以下施工测量
<一>轴线控制桩校测
1. 在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测精度要求。
2. 采取测量精度2”级、测距精度2mm+3ppm全站仪，依据首级控制进行校测。
<二>轴线投测方法
1.±0.00以下基础施工通常采取经纬仪方向线交会法来投测轴线、引测投点误差不应超出±3mm，轴线间误差不应超出±2mm。
2.首先依据场区平面轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到靠近槽底设计标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并定出控制桩指导开挖。
3.待垫层、底板打好后，依据基坑边上轴线控制桩，将T2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将所需轴线投测到施工平面层上，在同一层上投测纵、横轴线不得少于2条，以此作角度、距离校核。一经校核无误后，方可在该平面上放出其它对应设计轴线及细部线。并弹墨线标明作为支模板依据。模板支好后，应用两经纬仪架设在两条相互垂直轴线上检验上口位置。
在各楼层轴线投测过程中，上下层轴线竖向垂直偏移不得超出4mm。施工放样技术要求以下表：
建筑物
结构特征
测距相对中误差
测角中误差
(²)
测站测定高差中误差(mm)
起始和施工测定高程中误差
竖向传输轴线点中误差(mm)
钢筋混凝土
结构、高度100-120m
1/0
5
1
6mm
4
4. 在施工过程中，每当施工平面测量工作完成后，进入竖向施
工，在施工中，每当墙柱浇筑成形拆掉模板后，应在墙柱侧立面投测出对应轴线以供下道工序使用。
5. 当每一层平面或每段轴线测设完后，必需进行自检，自检合格后立即填写报验单，报送报验单必需写明层数、部位、报验内容并附一份报验内容楼层放线统计表，方便能立即验证各轴线正确程度情况。
6. 基础验线时，许可偏差以下：
L <30 m 许可偏差±5 mm
30m<L ≤60m 许可偏差±10 mm
60m<L≤90m 许可偏差±15 mm
L >90m 许可偏差±20 mm
<三>±0.00以下结构施工中标高控制
1. 高程控制点联测
在向基坑内引测标高时，首先联测高程控制网点，以判定场区内水准点是否被碰动，经联测确定无误后，方可向基坑内引测所需标高。
2. ±0.00以下标高施测
为确保竖向控制精度要求，对每层所需标高基准点，必需正确测设，在同一平面层上所引测高程点，不得少于三个。并作相互校核，校核后三点较差不得超出3mm，取平均值作为该平面施工中标高基准点，基准点应标在塔吊立面位置，依据基坑情况。设置在较稳定位置，所标部位，应先用水泥砂浆抹成一个竖平面，在该竖平面上测设定施工用基准标高点，用红色三角作标志，并标明绝对高程和相对标高，便施工中使用。
3. 待模板支好检验无误后，用水准仪在模板内壁定出基础面设计标高线。柝模后，抄测结构1米线，在此基础上，用钢尺作为传输标高工具。操作示意图以下：
五、±0.00以上施工测量
<一>平面控制测量
对于局部一层建筑物±0.00以上轴线传输，应仍采取经纬仪方向交会法，而对于高层建筑物±0.00以上轴线传输，不应采取经纬仪方向交会法，而采取激光准直仪内控接力传输法进行轴线投测。
1．平面控制网布设
（1） 内控点布设
为了以后施工中，既不影响小流水施工作业，又兼顾整体平面测量布局，本工程平面控制内控点布设8个点。内控点部署图所表示：
（2） 预埋件埋设
依据平面控制点部署图在首层底板上埋设6块预埋铁件，埋设位置图所表示。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出f150mm孔洞，方便轴线向上投测。
（3） 预埋件作法
预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接F12钢筋，且和底板焊接浇筑。
（4） 控制点测设
待预埋件埋设完成后，由测量分企业负责将内控点分别投测到预埋铁件上，经校核无误后，在每块埋件上镶嵌一个f2mm铜芯，铜芯即为各控制点平面位置。
2．轴线竖向投测

每层楼板浇筑后，将TDJ2激光经纬仪安置在首层（或10层）已作好控制点上，对中整平后，置竖直度盘为0°00ˊ00"，使仪器发射光束，穿过楼板预留洞而直射到激光接收靶上，激光经纬仪操作人员转动仪器，使激光点在接收靶上形成圆圈，上面操作接收靶人员见光后移动接收靶，使靶交点和圆圈中点重合，此时固定靶位，用一样方法将其它各点投测在同一施工层上。控制点投测后将经纬仪分别置于各点上，检验相邻点间夹角是否为90°，然后用检定过50M钢尺校测每相邻两点间水平距离是否和相对应控制点间距离相等，分析边、角是否相匹配，若相匹配证实投测无误，若不匹配证实投测有误，应重新投测，直至正确。控制点投测正确后，用J2经纬仪依据控制点施测出各轴线，并弹墨线于楼板面上，以后各层轴线投测方法均相同。轴线投测时，测量人员相互之间用对讲机进行联络。
3．轴线竖向投测许可误差：
高 度(m)
许可误差(mm)
每 层
3
H£30m
5
30m<H£60m
10
60m<H£90m
15
90m<H
20

5． 施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线。
<二>支立模板时测量
1. 中心线及标高测设
拆模后，依据轴线控制点将中心线测设在靠近柱底基础面上，并在露出钢筋上测设标高点，供支立柱子模板时定位及定标高使用。
2. 柱子垂直度检测
柱身模板支好后，先在柱子模板上端标出柱中心点，和柱下端中心点相连并弹出墨线。将两台经纬仪架设在两条相互垂直轴线上，对柱子垂直度进行检验校正或用垂球法。
3. 柱顶及平台模板抄平
柱子模板校恰好后，选择不一样行列2-3根柱子，从柱子下面已测设好1米线标高点，用钢尺沿柱身向上量距，引测2-3个相同标高点于柱子上端模板上。在平台上置水准仪，以引测上来任一标高点作为后视，施测各柱顶模板标高，并闭合于另一点作为校核。
<三>高程传输
在第一层柱子和平台浇筑好后，从柱子下面已经有标高点（通常是1米线）向上用钢尺沿柱身量距。
1. 标高竖向传输，应用钢尺从首层起始高程点竖直量取，当传输高度超出钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差更正。
2. 施工层抄平之前，应先校测首层传输上来三个标高点，当较差小于3mm时，取其平均高程引测水平线。抄平时，应尽可能将水准仪安置在测点范围中心位置，并进行一次精密定平，水平线标高许可误差为±3mm。
六、沉降观察
依据中国国家标准《工程测量规范》(GB50026-93)相关沉降观察要求，结合目前世界优异测量技术，按《工程测量规范》要求二等水准测量作业要求进行。观察仪器采取德国 ZEISS DiNi-10 电子精密水准仪，配合铟瓦数码条形尺作业，采取相同观察路线和观察方法，使用同一仪器和设备，并要固定观察人员，在基础相同环境和条件下工作。
七、人员组织及设备配置
1. 人员组织
依据工作量和工作难度，测放部长(1名)负责工作安排，设备管理，现场安全管理。测量责任师(1名)负责工作质量，工作进度，技术方案编制和实施。
2. 测量放线工（2名）负责具表现场操作。
3.设备配置
编号
设备名称
精度指标
数量
用途
1
Topcon-601全站仪
2mm+2ppm
1台
工程控制订位
2
J2经纬仪
2
1台
施工放样
3
S3水准仪
2mm
1台
标高控制
4
50m钢尺
1mm
1把
施工放样
5
对讲机
------
2部
通讯联络
6
激光经纬仪
1/0
1台
内控点竖向传输

项目（专业）技术责任人

交底人

接收交底人
