防雷综合项目工程综合项目施工组织专项方案.doc

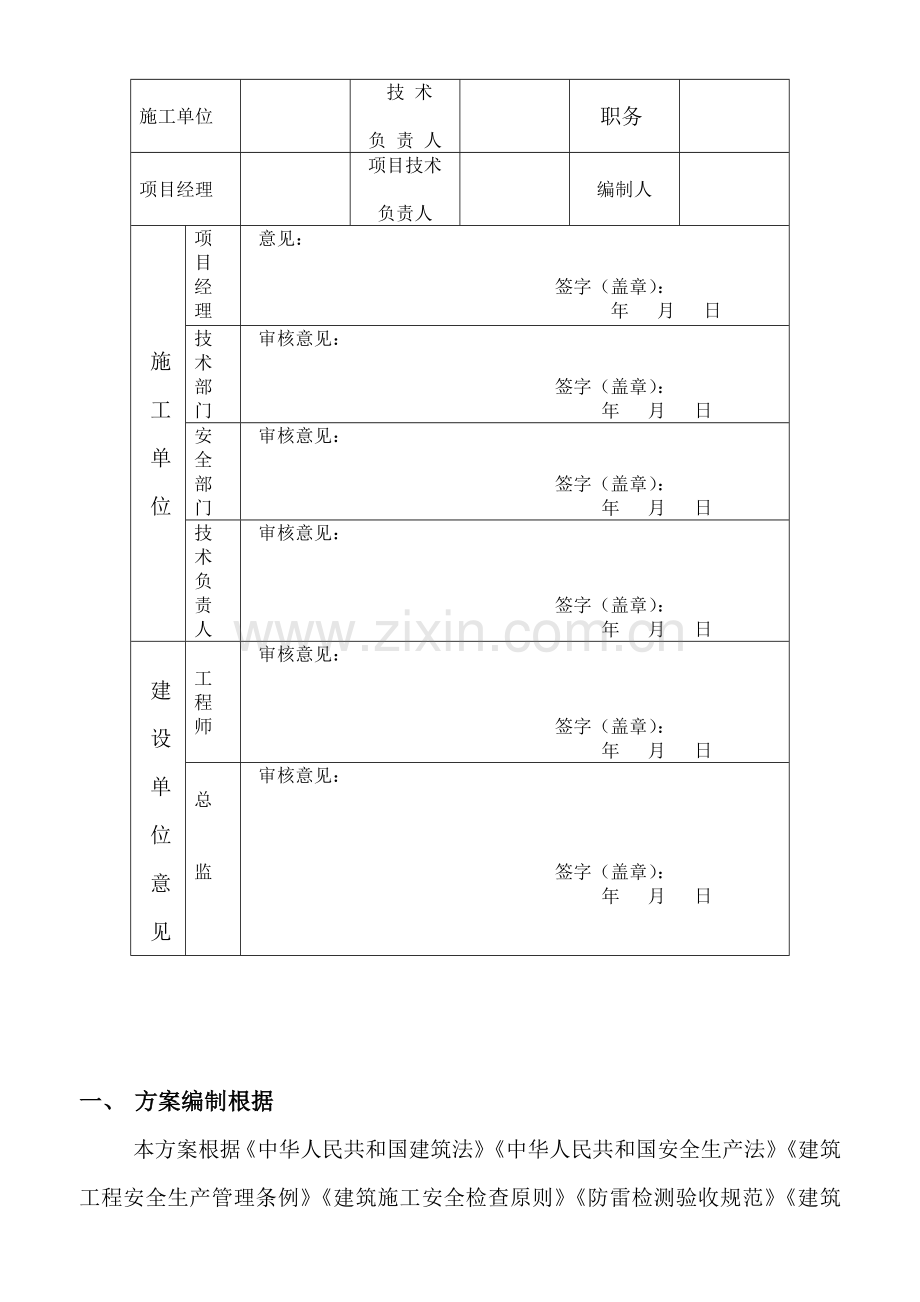

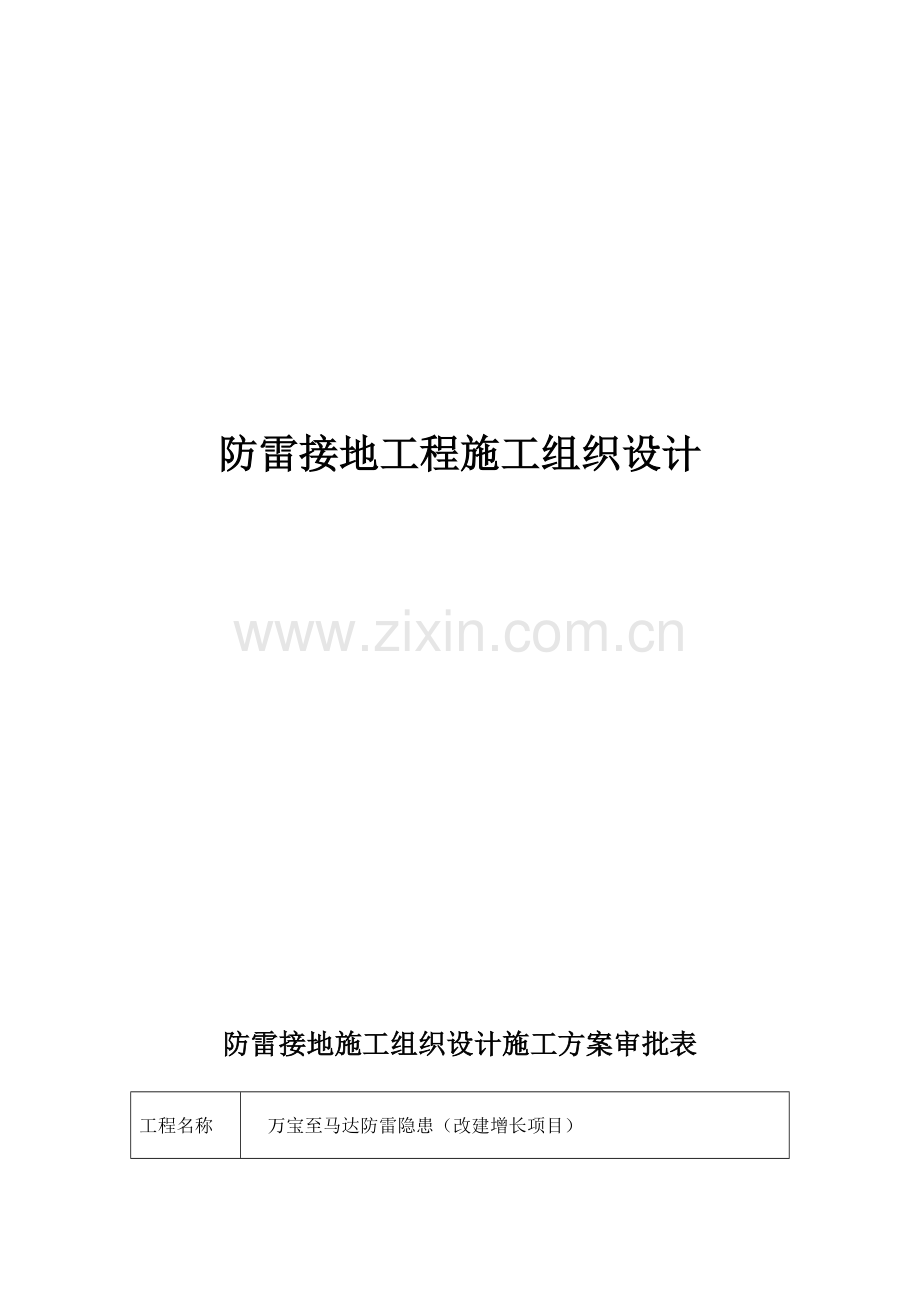

防雷接地工程施工组织设计防雷接地施工组织设计施工方案审批表工程名称万宝至马达防雷隐患（改建增长项目）施工单位技 术负 责 人职务项目经理项目技术负责人 编制人施工单位项目经理意见： 签字（盖章）： 年 月 日技术部门审核意见： 签字（盖章）： 年 月 日安全部门审核意见： 签字（盖章）： 年 月 日技术负责人审核意见： 签字（盖章）： 年 月 日建设单位意见工程师审核意见： 签字（盖章）： 年 月 日总监审核意见： 签字（盖章）： 年 月 日一、 方案编制根据本方案根据中华人民共和国建筑法中华人民共和国安全生产法建筑工程安全生产管理条例建筑施工安全检查原则防雷检测验收规范建筑机械供用安全技术规范等法律、法规、原则依照甲方提供本工程图纸编制。二、现场勘察（工程概况）工程名称：万宝至马达防雷隐患（改建增长项目）建设单位：万宝至马达大连有限公司施工单位：大连雷安避雷设施安装有限公司1、 中心门岗电源系统采用二级防雷防护办法，电视监控设备控制信号和视频信号分别采用信号SPD保护，消防控制设备信号系统采用直流和信号SPD保护，防止过电压和雷电波侵入击毁设备、引起火灾、危及人设安全。2、 计算机电源系统（计算机机房、电话互换机机房），在原有电源SPD前端分别安装一组避雷器，作为第一级防护。机房内设均压环，所有设备和防静电地板与均压环可靠连接。3、 旗杆附近做接地一组，把旗杆连在一起与接地装置相连接，接地电阻R30。4、 寮区电视监控设备、消防控制设备电源系统采用二级防雷防护办法，电视监控设备控制信号和视频信号分别采用信号SPD保护，消防控制设备信号系统采用直流和信号SPD保护，防止过电压和雷电波侵入击毁设备、引起火灾、危及人设安全。电视监控机柜与接地装置做等电位连接三、 施工布置1、依照建设单位提供图纸详细环节如下：定位放线挖土接地系统网线联接 接地极安装土方回填与单体接地网线连接 设备接地连接。 设备定位-设备固定-引线连接-地线连接-停电-线路汇总-设备调试。 接地线定位-均压环敷设-设备接地四、操作工艺1、定位放线，双方核算后开始挖槽2、由于沟槽深度较浅（800）采用一次开挖，。3、接地系统网连接，必要按设计规定。以达到防雷检测验收规范。4、接地极安装时，必要依照基本层面。达到设计规定，以达到防雷验收规范。5、土方回填，必要分层夯实。6、与单体建筑连接，构造单体连接必要按设计规定及防雷施工规范进行施工。7、接闪器安装必要按设计规定结合防雷施工规范进行施工。8、SPD安装必要按设计规定结合防雷施工规范进行施工。五、重要管理办法（一）安全管理及防护技术办法 按照我公司职业健康安全管理手册、程序文献严格时现场安全防护进行控制。现场设专职安全人员。由主管生产经理全面负责安全生产及各种安全教诲活动。由工程部组织关于部门对现场进行经常性检查，发现隐患及时组织人员改正，保证无重大事故。1、 土方开挖要探明底线管网，防止发生以外事故。2、 在地面施工时必要戴好安全帽。因临近单体工程塔吊作业以防坠物伤人。注意警示牌，以保人身安全。3、 施工人员必要穿绝缘胶鞋，以防带电伤人。（二）现场消防保卫管理办法1、施工现场工作坚持“防止为主，防消结合”工作方针，认真贯彻中华人民共和国消防法和北京消防条例，逐级贯彻防火责任制，运用各种形式对群众进行广泛宣教，做到人人总是消防工作，同步将消防保卫工作纳入生产管理议事日程，与生产同筹划、同布置、同检查、同贯彻、同评比。2、参加施工所有人员，入场前都要进行“四防”教诲和考试。坚持每月和重大节日、社会政治活动前教诲一次，学习现场各项规章制度和国家法规，使每个施工人员做到制度明确、安全生产文明施工。3、现场采用非易燃材料做临设，施工现场生活、加工、仓储、办公室与在施工程分开设立。4、易燃、剧毒物品分类专库管理，严格进出库手续，进行易燃、易爆化学危险品操作时，必要保证通风良好，禁止与电气焊等明火作业交叉操作。5、加强现场明火作业管理，严格用火审批制度。现场用火证，统一用保卫负责人员签发，并有书面安全防火技术交底。6、现场设吸烟处，在明显位置贴吸烟管理规定和标志，配备烟头容器和灭火器材，吸烟应到吸烟处，现场其他地方禁止吸烟。7、现场架设照明线路及安装各种电器设备，必要由正式电工操作，非电工人员不准操作。六、防雷接地施工组织设计及防触电规定 1、直接从事带电作业时，必要穿绝缘鞋和带绝缘手套，防止发生触电。2、从事电焊作业工作须持证上岗，作业时必要戴焊接专用手套，穿戴绝缘鞋、护目镜和面罩。3、电源控制应使用自动开关，不准用手动开关，一、二次线必要加防触电保护装置，一次线长度不超过5m（不能拖地），二次线长不应不大于30m。 4、手动电动工具插头不得随意拆除或安装，工具自带软线不得接长使用，禁止将线缆金属头直接插入插座内。5、施工现场合有电器设备和线缆绝缘必要良好，接头不准裸漏，当发既有接头裸漏或破皮漏电时，应及时报告不得擅自解决，一面发生触电事故。6、施工现场施工采用橡皮线时，应架空敷设，不得拖地使用，以防人踩车压导致破皮漏电事故，有水作业时如水磨机，要将电源电缆用钢索架起，防止侵水导致漏电事故。7、电缆接头保险按JGJ46规定操作，包扎严密、牢固、绝缘可靠。8、电压线下方不得搭设临建，不准堆放材料和进行施工作业，在高压线一侧必要保持6m以上安全距离，达不到上述距离时，必要采用隔离防护办法，防止作业人员作业时，金属材料碰触高压线导致触电事故。9、施工现场开关箱安装和使用，必要按一机一闸一漏保及专用开关箱，不得混用。10、现场施工机械电动设备，为了保证运营安全，作业前必要按规定进行检查试运转，作业完必要拉闸断电，锁好电闸箱，防止发生以外事故。11、JGJ4688规范规定，施工现场合有电器设备，必要安装漏点保护器，漏电保护器安装在电器设备负荷线首断。12、漏电保护器使用前由电工检查，拟定合格方准使用，不得用漏电保护器直接代替电闸开关使用。七、防火、防毒、防爆、防雷办法 1、施工现场易燃易爆物品，要远离生活区和作业区，要设立专用库房，应有专人管理，库房要有通风设施。 2、各种气瓶要注意遮阳，气瓶和油料要远离火源，库房内应有防爆电器照明。 3、有毒物品要妥善保管，不得泄露，使用有毒物质时要戴好防毒面具和防护用品。 4、高达设备要设有防雷装置，其接地电阻要不不不大于10。八、冬季、雨季、夏季施工安全办法1、夏季施工对职工进行防暑降温宣教，是职工懂得中暑症状，学会对中暑病人采用应急办法。2、合理调息作息时间，避开中午高温时间工作，严格控制加班加点，高处作业人员作业时要恰当缩短保证工作有从组休息时间和睡眠时间。3、对容器内和高温条件下作业场合，要采用办法，搞好通风和降温。4、对高温、高处作业人员，要对身体进行健康检查，发既有作业禁忌症者，应及时调离高温和高处作业岗位。5、要及时供应和卫生规定茶水、凉爽含盐饮料，绿豆汤等。6、雨季进行作业，应做好防触电、防雷击、防坍塌和防台风工作。7、电源线不得使用裸导线和塑料线，不得地面敷设，配电箱必要防雨、防水，电器元件不应破损，禁止带点明漏。8、机电设备金属外壳，必要采用可靠接地、接零保护。9、手持电动工具和机械设备使用时，必要安装合格漏电保护器，其额定漏电动作电流不应不不大于15Ma,额定漏电动作时间应不大于0.1S。 10、施工现场明火作业，操作前必要办理用火证，经现场关于部门批准，做好防护办法，并派专人监护后方可作业。 11、施工现场要配有充分消防器材，在其周边3m以内，不准放任何物品。 12、施工现场消除火灾隐患，每日作业完毕或焊工离开现场时，必要确认用火已熄灭，周边以无隐患，电闸已拉下，门已锁好，确认无误后方可离开现场。 13、焊接工作不准与油漆、木料等易燃、易爆作业同步上下交叉作业。 14、高处焊接下方应设专人监护，中间应有防护隔板，进入现场作业区，特别是在易燃、易爆物品周边禁止吸烟。 15、电气焊作业时，为防止发生火灾，应将作业区范畴和下方易燃物进行或覆盖。九、施工现场急救办法 1、施工现场发生电器火灾时，应先切断电源，再使用沙土、二氧化碳“1211”或干粉灭火器，不得用水或泡沫灭火器进行灭火，以防止发生触电事故。 2、发既有人触电时，拉闸断电或用木方、木板等不导电材料，将触电人与电器分开，然后抬到平整地面进行人工急救，并向工地负责人报告。 3、施工现场发生伤亡事故时，应有组织急救伤员，保护事故现场不被破坏，及时向上级和关于部门报告。 4、当现场发生火灾时，不要惊慌，应及时取出灭火器和接通水源扑救，当火势较大现场无力扑救时，及时拨打“119”报警，讲清火灾发生地点、报告人、单位、路线等状况。 *有限公司 年 月 日
