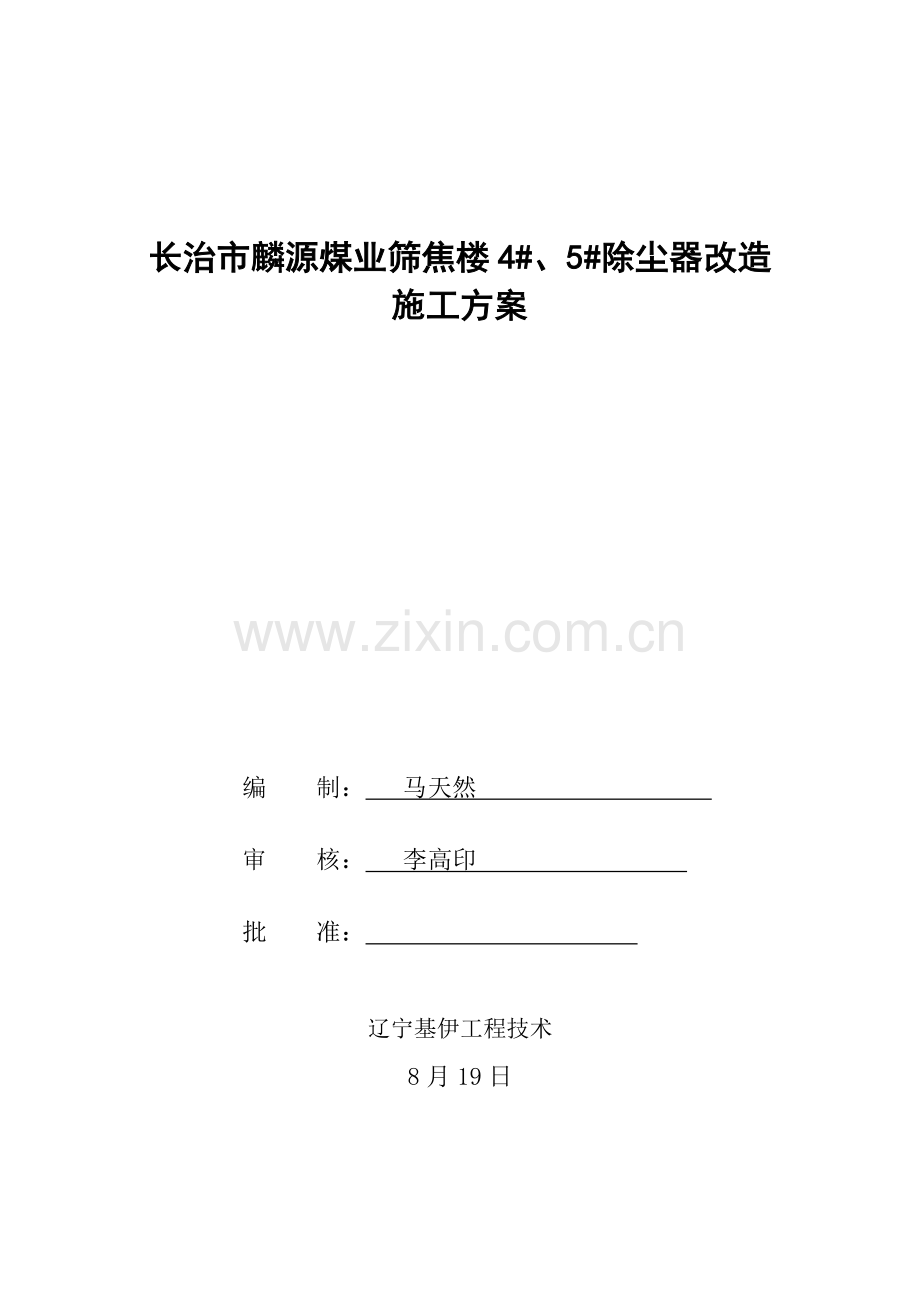

长治市麟源煤业筛焦楼4#、5#除尘器改造
施工方案

编 制： 马天然
审 核： 李高印
批 准：

辽宁基伊工程技术
8月19日

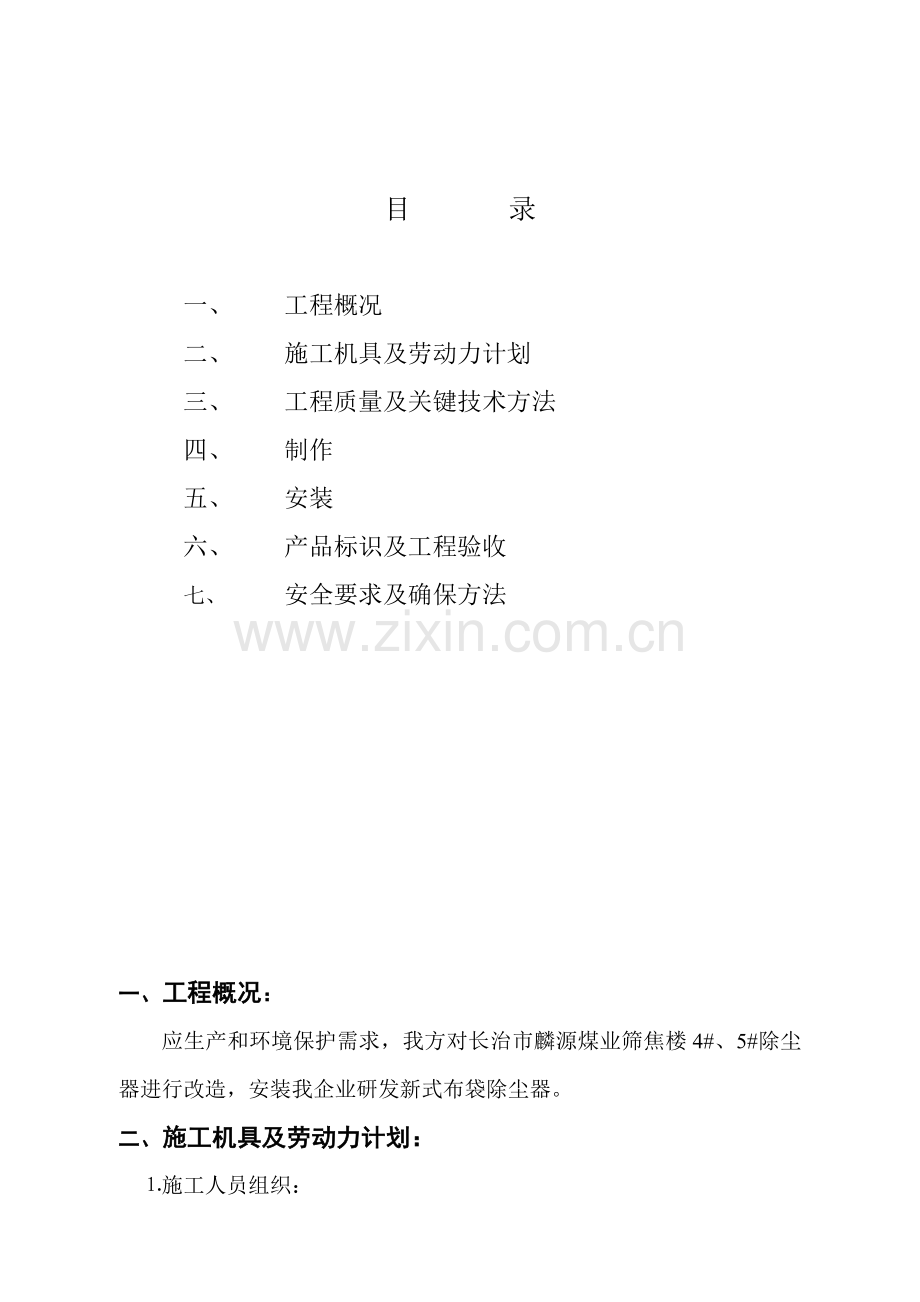

目 录

一、 工程概况
二、 施工机具及劳动力计划
三、 工程质量及关键技术方法
四、 制作
五、 安装
六、 产品标识及工程验收
七、 安全要求及确保方法

一、 工程概况：
应生产和环境保护需求，我方对长治市麟源煤业筛焦楼4#、5#除尘器进行改造，安装我企业研发新式布袋除尘器。
二、 施工机具及劳动力计划：
⒈施工人员组织：
组建专题安装施工小组
责任人：马天然
专职安全员 李世银
技术员 辛永旭
电焊工: 6人
起重工:1人；
力工:3人
⒉施工机具：
16t汽车吊一台、电焊机6台、气割工具3套、5t倒链2台、3t倒链2台、2t倒链4台、10t千斤顶3台、φ125角向磨光机2台。

三、 工程质量及关键技术方法：
工程质量应符合下列标准：
主材Q235A，应符合现行国家《碳素结构钢》要求；
焊材E4301，应符合GB5117－85及GB1300－77之要求；
除尘器壳体制作应符合《钢结构工程施工及验收规范》GB50205－95及《钢制压力容器》GB150－89要求；
框架及钢平台制安符合《钢结构工程施工及验收规范》GB50205－95要求。
工程所用全部钢材、焊材、油漆等全部有出厂质量证实书，且符合国家标准和设计要求。
参与施工电焊工全部必需有考试合格证，且施焊范围不超出考试合格项目。

四、 制作：
制作前必需认真阅读图纸，清楚了解设计意图，严格按图纸施工。钢板卷制前制作铁皮样板，样板弦长大于1.5m，卷制中用样板检验其曲率，样板和壁板间间隙小于2mm为合格。组对时要有2mm对口间隙。
构件在焊接前要将焊口两侧50mm范围内铁锈、泥水、飞刺、油污等一切杂物清理洁净，φ3.2mm焊条打底，φ4.0mm焊条盖面，后面角向磨光机清根，然后封底焊接。
制作要求：
⒈对口错边量小于1mm；
⒉筒体外径周长偏差小于±3mm；
⒊筒体最大直径和最小直径之差≤3D‰，D—筒体直径；
⒋焊缝表面光滑，成型良好，无气孔、夹渣、裂纹、等缺点，无熔合性飞溅、弧坑、咬边深度不超出0.5mm，连续咬边长度小于100mm总长度不超出该焊缝长度10%；
⒌筒体外部焊疤等打平磨光；
⒍刷漆前把表面浮锈、氧化皮、焊接飞溅物、泥土、油污等一切杂物清理洁净，两遍漆间隔时间不少于4小时，油漆涂刷要求在无雨无露天气进行，要求涂刷均匀、色泽一致，无挂瘤、皱皮等，安装焊缝两边留出50mm不刷，等安装焊接完成后补刷。
五、安装
⒈基础验收及复测：
钢结构安装前应和土建队就基础进行中间交验，土建应有完整文字资料，包含中心线偏移，基础实际标高，基础强度等，基础杯口内清理洁净，必需时用水清刷。基础交付后，安装队应进行板盖保护，预防侵入杂物。并对标高中心线等进行复测，确定无误后方可安装。

安装工艺：
布袋除尘框架平台、管道、除尘器壳体用16t汽车吊吊装，柱子支撑，用吊车吊起，桨根部放置到基础预埋铁上，用水平仪测、用经纬仪测进行找正。找正后随即把柱子腿和预埋铁进行焊接，然后每吊装除尘箱体和风机及除尘管道。

2.1、安装步骤
2.1.1、先检验基础，按常规清理，找平、放线。
2.1.2、将支柱就位，并用拖拉绳临时找正、固定。
2.1.3、吊装除尘器箱体。
2.1.4、安装风机、烟囱。
2.1.5、安装平台、栏杆及爬梯。
先安装中部平台，再安装上部平台及栏杆，最终安装爬梯（爬梯可依据现场情况在任一侧）
2.1.6、对原除尘器东侧墙体进行开孔，用于除尘管道安装。
2.1.7、对新安装除尘器西面筛焦楼墙体进行打膨胀螺栓用于后期按章除尘管道。
2.1.8、安装除尘管道，在安装管道时需厂方配合停运行原除尘风机。
2.1.9、安装配电设施。
2.2、配电
2.2.1、每套除尘设备配置两台18.5KW风机。
2.2.2、每套除尘设备配置一台配电柜（配置2台变频器）
2.2.3、每套除尘卸灰系统配置电动插板阀（2.2KW)、星型卸灰阀(2.2KW)各一台。
2.2.4、每套除尘设备卸灰系统现场配置控制箱一个。
2.2.5、配电设备我方负责把设备放置到安装指定位置，甲方负责提供所需电缆、电线并把电缆、电线接到用电设备上。
六、安全要求及确保方法：
1、全部施工人员必需遵守安全操作规程和安全规章制度。
2、正确使用多种劳动防护用具，进入现场必需戴安全帽，2m以上高空作业必需挂安全带、安全带必需高挂低用。
3、施工用电必需符合规范要求，做到三相五线制，一机一闸，手持电动工具必需装漏电保护器。容器内使用12V安全电压。
4、依据吊装重量、正确选择吊具、索具，吊耳必需由持证电焊工焊接牢靠。
5吊装要由专员指挥，信号要正确无误，悬空构件严禁从人员上方经过。
6安装用脚手架要牢靠可靠，要有防护栏杆，使用材料符合标准。
7脚手架上不许堆放其它物品、工具不用时要放入工具袋内。严禁上下抛掷物品、预防坠物伤人。
8氧气、乙炔放置要有安全距离，要远离明火。要有防爆晒方法、搬运时不许碰撞。
9暑天电焊工在筒内焊接时要有通风方法，要有专员监护。
10项目部要组织定时安全检验，发觉安全隐患、限期整改。
11夜间施工要有足够照明灯具，照明用电和施工用电要分开。
12全部电器设备要有防雨方法。
13教育职员严格遵守麟源煤业厂规、厂纪。

七、施工进度计划
