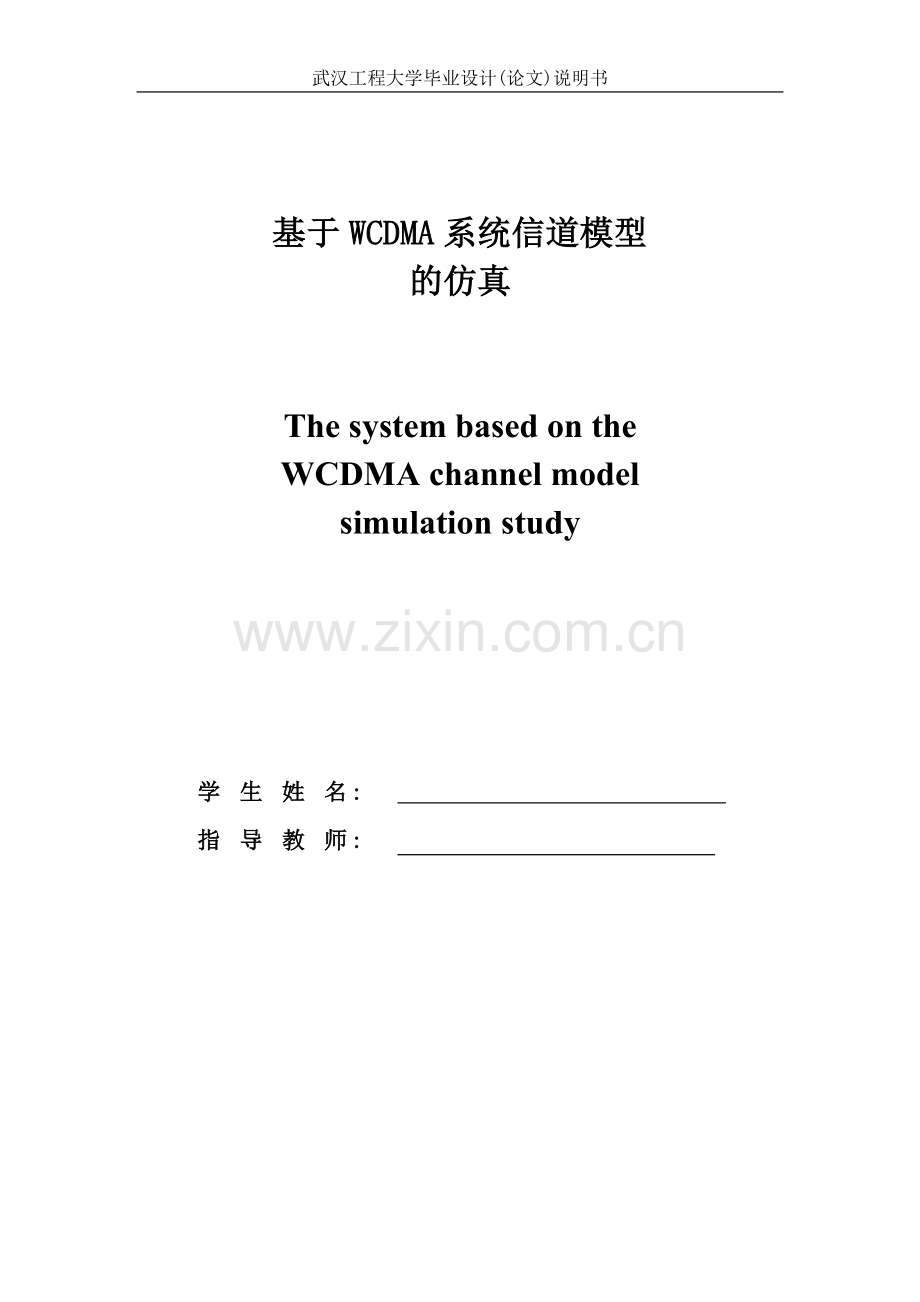

武汉工程大学毕业设计(论文)说明书基于WCDMA系统信道模型的仿真The system based on the WCDMA channel model simulation study学 生 姓 名: 指 导 教 师: 武汉工程大学毕业设计(论文)说明书摘 要 CDMA技术是当前无线电通信，尤其是移动通信的主要技术，不论是在中国已经建立的IS-95规范的中国联通CDMA网、各大移动通信运营商正准备实验及建立第三代（3G）系统还是大设备研发商已经在开发的三代以后（也称为4G）更宽带宽的移动通信系统，CDMA都是主要的选择。CDMA概念可以简单地解释为基于扩频通信的调制和多址接入方案。本文阐述了扩展频谱通信技术的理论基础和CDMA通信系统的组成，建立了直序扩频码分多址通信系统模型，并利用MATLAB 提供的可视化工具Simulink进行仿真分析。关键词：码分多址 ；直序扩频 ；伪随机序列；视化工具；Abstract The CDMA technology is the current radio traffic, particularly mobile communication major technique, no matter already established in China IS-95 the standard China Unicom CDMA network, each big mobile communication operator will be preparing to test and establishes the third generation (3G) system big equipment research and development business already (also to be called 4G) in development three generation of later the wider band width mobile communication system, CDMA was the main choice. The CDMA concept may explain simply for based on the wide frequency correspondence modulation and the multiple accesses turning on plan. This article elaborated the spread spectrum communication technologys rationale and the CDMA communications systems composition, has established the straight foreword wide frequency code division multiple access communications system model, and visualization tool Simulink which provides using MATLAB carries on the simulation analysis. Keywords:CDMA ; Direct Sequence Spread Spectrum ; Pseudo noise sequence; Visualization ToolI目 录摘要IAbstractII第一章 概述11.1 论文选题背景11.2 3G系统功能概述11.3 多址通信方式2第二章 WCDMA原理与仿真52.1 WCDMA技术基础原理52.2 WCDMA系统的主要优点6第三章 扩展频谱通信的基本概念133.1 扩展频谱通信的定义133.2 扩频通信的理论基础143.3 运用扩频码进行调制和解调153.4 扩频通信的主要性能指标16第四章 直序扩频系统的组成与原理194.1 组成与原理194.2 直序扩频码分多址通信系统204.3 直序扩频系统的特点21第五章CMDA通信系统设计仿真235.1 Simulik 简介235.2 WCDMA通信系统设计仿真245.2.1参数设置265.2.2仿真结果355.3 总结39参考文献41致谢43第一章 概述 1.1 论文选题背景随着通信技术的迅猛发展，第三代移动通信系统(3G)的研发己经成为了当今世界通信领域最炽热的课题之一。第三代移动通信所采用的是数字语音和数据(Digital Voice and Data)技术，与前两代的主要区别是在传输声音和数据的速度上的提升，它能够处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、电话会议、电子商务等多种信息服务。它能够实现全球普及和全球无缝漫游的高质量语音传输系统，全球统一标准，真正实现“任何人在任何地点、任何时间与任何人”都能顺利的通信。 1.2 3G系统功能概述第三代移动通信系统即IMT-2000，按其设计思想，是有能力解决第一、第二代移动通信系统的主要弊端的先进的移动通信系统，它的一个突出的特点就是使个人终端用户能在全球范围内任何时间、任何地点、与任何人、用任意的方式高质量的实现任何信息的移动通信传输。可见，第三代移动通信十分重视个人在通信系统中的自主因素，突出了个人在通信系统中的主导地位，所以又称未来个人通信系统。在3G系统所要实现的目标中，核心的问题是要高效地提供不同环境下的多媒体业务并实现包含水、陆、空的全球覆盖。因此，它要求实现多种网络的综合:有线网与无线网的综合；移动网与无线网的综合；陆地网与卫星网的综合等，并且它要能适应多种业务环境，且与第二代移动通信系统兼容，以便于平滑过渡。对于通信终端而言，它是对多种通信网的综合，因而需要实现多频多模式终端。为了满足未来的业务需求，相对于现有的移动通信系统，3G系统应具有以下的功能: 1）提供更大的通信容量和覆盖范围第三代移动通信系统提出的宽带CDMA可以使用更宽的信道或在小区中使用更多的载频，从而可以提供更大的小区容量。由于带宽更大，还可改善频率分集效果，从而降低衰减，为用户提供更好的统计平均效果。频带更宽还可以改善功率控制精度，进一步降低衰减的影响。此外，第三代移动通信系统使用多项新技术(如智能天线、联合检测等)可以提高解调增益，增大系统覆盖范围，在保证用户质量的前提下，提供更大的信息容量。 2）具有可变高速数据率第三代通信系统无线接口具有不同的数据比特率。在快速移动的环境下，最高数据率达144kbi/s;在室内环境下，最高数据率达2Mbi/s，在室外或室内步行的环境下，最高数据率达到384kbi/s。这种数据率不仅可以支持普通话音，还可以支持多媒体数据，可满足具有不同通信要求的各种用户。 3）同时提供高速电路交换和分组业务服务虽然在窄带CDMA与GSM移动通信业务中，也能提供电路交换和分组业务，但两者却很难同时提供，而3G系统协议层设计可以很方便的解决这一问题。每个中断均可以使用多种业务因而使用户在连接到局域网时还可接受话音业务，同时进行话音通信和收发数据。 4）具有高频谱的利用率目前，各国的蜂窝移动通信都有很大的发展，但系统容量仍满足不了需求，解决移动通信系统容量问题就成了当务之急，而解决系统容量的最有效的途径就是提高频谱的利用率。相对于2G系统，3G系统的频谱利用率有了很大的提高。除了以上所述之外，3G系统还有很多的优点，如提供更加可靠的信道编码，灵活的配置传输信道和逻辑信道，支持多种语音编码方案等。 1.3 多址通信方式随着社会需求和科学技术的发展，无线通信正在向无线多址通信发展。所谓无线多址通信是指在一个通信网内各个通信台、站共享一个指定的射频频道，进行相互间的多边通信，也称该通信网为各用户间的多元连接。实现多址连接的理论基础是信号分割技术。也就是在发送端进行恰当的信号设计，使各站所发射的信号有所差异。在接收端有信号识别能力，能从混合信号中分离选择出相应的信号。在发送端，信号设计的任务是使信号按某种参量相互正交或准正交。一个无线电信号可以用若干参数来表征，其中最基本的是信号的射频频率、信号出现的时间、信号出现的空间、信号的码型、信号的波形等。按照这些参量的分割，可以实现的多址连接有频分多址(FDMA)、时分多址 (TDMA)、码分多址 (CDMA)、空分多址 (SDMA)等。目前，在移动通信系统中所采用的多址方式主要有三种:频分多址、时分多址和码分多址。1）频分多址 (FDMA)频分多址是发送端对所有信号的频率参量进行正交分割，形成许多互不重叠的频带。在接收端利用频率的正交性，通过频率选择(滤波)，从混合信号中选出相应的信号。在移动通信系统中，频分多址是把通信系统的总频段划分成若干个等间隔的互不重叠的频道分配给不同的用户使用。这些频道互不重叠，其宽度能传输一路话音信息，而在相邻频道之间无明显的干扰。为了实现双工通信，收发使用不同的频率(称之为频分双工)。收发频率之间要有一定的频率间隔，以防同一部电台的发射机对接收机的干扰。这样，在频分多址中，每个用户在通信时要用一对频率(称之为一个信道)。2）时分多址 (TDMA)时分多址是发送端对所发送信号的时间参量进行正交分割，形成许多互不重叠的时隙。在接收端利用时间的正交性，通过时间选择从混合信号中选出相应的信号。时分多址是把时间分割成周期性帧，每一帧再分割成若干个时隙(无论帧或时隙都是互相不重叠的)，然后根据一定的时隙分配原则，使移动台在每帧中按指定的时隙向基站发送信号，基站可以分别在各个时隙中接收到移动台的信号而不混淆。同时，基站发向多个移动台的信号都按规定在预定的时隙中发射，各移动台在指定的时隙中接收，从合路的信号中提取发给它的信号。3）码分多址(CDMA)码分多址是各发送端用各不相同的、相互正交的地址码调制其所发送的信号。在接收端利用码型的正交性，通过地址识别(相关检测)从混合信号中选出相应的信号。码分多址的特点是:(l)网内所有用户使用同一载波，占用相同的带宽;(2)各个用户可以同时发送或接收信号。码分多址通信系统各用户发射的信号共同使用整个频带，发射时间又是任意的，所以各用户的发射信号在时间上、频率上都可相互重叠。因此，采用传统的滤波器或选通门是不能分离信号的，对某用户发送的信号，只有与其相匹配的接收机通过相关检测才可能正确接收。第二章 CDMA原理与仿真 2.1 CDMA技术基础原理在CDMA中，所有用户使用相同的频率和相同的时间在同一地区通信，不同用户信号依靠地址码不同区分。对数据信号进行再一次调制属于扩展频谱调制（简称为扩频调制），在CDMA蜂窝移动通信系统中采用直接序列（DS）扩频调制。DS扩频通信发信机和接收机。多址通信的关键是接收端能在许多个多址信号中把接收信号正确分离出来。对于码分多址信号，每一个信号都是一个扩谱信号，不同用户的信号有不同的地址码，即采用不同的扩谱码进行扩谱调制。对地址码的要求是自相关性能和互相关性能好，且不同地址码的数量要足够多。伪随机序列（或称PN码）具有类似于噪声序列的性质，是一种貌似随机但实际上是有规律的周期性二进制序列。在采用码分多址方式的通信技术中，地址码都是从伪随机序列中选取的，但是不同的用途选用不同的伪随机序列。在所有的伪随机序列中，m序列是最重要、最基本的伪随机序列，在定时严格的系统中，我们采用m序列作为地址码，利用它的不同相位来区分不同的用户，目前的CDMA系统就是采用这种方法。在CDMA系统中，用到两个m序列，一个长度是215-1，一个长度是242-1，各自的用处不同。在前向信道中，长度为242-1的m序列被用作对业务信道进行扰码（注意不是被用作扩频，在前向信道中使用正交的Walsh函数进行扩频）。长度为215-1的m序列被用于对前向信道进行正交调制，不同的基站采用不同相位的m序列进行调制，其相位差至少为64个码片，这样最多可有512个不同的相位可用。在反向CDMA信道中，长度为242-1的m序列被用作直接扩频，每个用户被分配一个m序列的相位，这个相位是由用户的ESN计算出来的，这些相位是随机分别且不会重复的，这些用户的反向信道之间基本是正交的。长度为215-1的PN码也被用于对反向业务信道进行正交调制，但因为在反向因为信道上不需要标识属于哪个基站，所以对于所有移动台而言都使用同一相位的m序列，其相位偏置是0。 2.2 CDMA系统的主要优点CDMA系统采用码分多址的技术及扩频通信的原理，使得可以在系统中使用多种先进的信号处理技术，为系统带来许多优点。以下介绍了CDMA无线通信系统的几个显着特点。 1）大容量根据理论计算及现场试验表明，CDMA系统的信道容量是模拟系统的1020倍，是TDMA系统的4倍。CDMA系统的高容量很大一部分因素是因为它的频率复用系数远远超过其它制式的蜂窝系统，同时CDMA使用了话音激活和扇区化，快速功率控制等。按照香农定理，各种多址方式（FDMA、TDMA和CDMA）都应有相同的容量。但这种考虑有几种欠缺。一是假设所有的用户在同一时间内连续不断地传送消息，这对话音通信来说是不符合实际的；二是没有考虑在地理上重新分配频率的问题；三是没有考虑信号传输中的多径衰落。决定CDMA数字蜂窝系统容量的主要参数是：处理增益、Eb/No、话音负载周期、频率复用效率和基站天线扇区数。若不考虑蜂窝系统的特点，只考虑一般扩频通信系统，接收信号的载干比定义为载波功率与干扰功率的比值，可以写成： （2-1）其中：Eb：信息的比特能量；Rb：信息的比特率；Io：干扰的功率谱密度；W：总频段宽度（这里也是CDMA信号所占的频谱宽度，即扩频宽度）；Eb/Io：类似与通常所说的归一化信噪比，其取值决定于系统对误比特率或话音质量的要求，并与系统的调制方式和编码方案有关；W/Rb：系统的处理增益。若N个用户共享一个无线信道，显然，每一个用户的信号都受到其它N-1个用户信号的干扰。假定到达一个接收机的信号强度和各干扰强度都相等，则载干比为： (2-2) 或 (2-3)若N1，于是 (2-4)结果说明，在误比特率一定的条件下，所需要的归一化信噪比越小，系统可以同时容纳的用户数越多。应该注意这里的假定条件，所谓到达接收机的信号强度和各个干扰强度都一样，对单一小区（没有邻近小区的干扰）而言，在前向传输时，不加功率控制即可满足；但是在反向传输时，各个移动台向基站发送的信号必须进行理想的功率控制才能满足。其次，应根据CDMA蜂窝通信系统的特征对这里得到的公式进行修正。1.话音激活期的影响在典型的全双工通话中，每次通话中话音存在时间一般为40%。如果在话音停顿时停止信号发射，对CDMA系统而言，减少了对其它用户的干扰，使系统的容量提高到原来的1/0.35=2.86倍。虽然FDMA和TDMA两种系统都可以利用这种停顿，使容量获得一定程度的提高，但是要做到这一点，必须增加额外的控制开销，而且要实现信道的动态分配必然会带来时间上的延迟，而CDMA系统可以很容易地实现。2.扇区化CDMA小区扇区化有很好的容量扩充作用，其效果好于扇区化对FDMA和TDMA系统的影响。小区一般划分为三个扇区，天线波束宽度一般小于120度，因为天线方向幅度宽而且经常出现传播异常，这些天线覆盖区域有很大的重叠，扇区之间的隔离并不可靠。因此，窄带系统在小区扇区化时小区频率复用并无改善。而对于CDMA系统来说，扇区化之后（采用方向性天线），干扰可以看成近似减少为原来的三分之一，因此网络容量增加为原来的三倍。3.频率再用在CDMA系统中，若干小区的基站都工作在同一频率上，这些小区内的移动台也工作在同一频率上。因此，任意小区的移动台都会受到相邻小区基站的干扰，任意小区的基站也都会受到相邻小区移动台的干扰。这些干扰的存在必然会影响系统的容量。因此必须采取措施限制来自临近小区的干扰，才能提高系统的频率再用效率。4.低的Eb/NoEb/No是数字调制和编码技术藉以比较的标准。由于CDMA系统采用很宽的信道带宽，可以采用高冗余的强纠错编码技术，而窄带数字系统由于信道带宽限制，只能采用低冗余的纠错编码，纠错能力也较低。因此，CDMA系统要求的Eb/No比窄带系统要低，降低干扰，扩大了容量。 2）软容量在FDMA、TDMA系统中，当小区服务的用户数达到最大信道数，已满载的系统再无法增添一个信号，此时若有新的呼叫，该用户只能听到忙音。而在CDMA系统中，用户数目和服务质量之间可以相互折中，灵活确定。例如系统运营者可以在话务量高峰期将某些参数进行调整，例如可以将目标误帧率稍稍提高，从而增加可用信道数。同时，在相邻小区的负荷较轻时，本小区受到的干扰较小，容量就可以适当增加。体现软容量的另外一种形式是小区呼吸功能。所谓小区呼吸功能就是指各个小区的覆盖大小是动态的。当相邻两个小区负荷一轻一重时，负荷重的小区通过减小导频发射功率，使本小区的边缘用户由于导频强度不够，切换到相邻的小区，使负荷分担，即相当于增加了容量。这项功能可以避免在切换过程中由于信道短缺造成的掉话。在模拟系统和数字TDMA系统中，如果没有可用信道，呼叫必须重新被分配到另一条候选信道，或者在切换时中断。但是在CDMA中，建议可以适当提高用户的可接受的误比特率直到另外一个呼叫结束。 3）软切换所谓软切换是指移动台需要切换时，先与新的基站连通再与原基站切断联系，而不是先切断与原基站的联系再与新的基站连通。软切换只能在同一频率的信道间进行，因此，模拟系统、TDMA系统不具有这种功能。软切换可以有效地提高切换的可靠性，大大减少切换造成的掉话，因为据统计，模拟系统、TDMA系统无线信道上的掉话90%发生在切换中。同时，软切换还提供分集，在软切换中，由于各个小区采用同一频带，因而移动台可同时与小区A和邻近小区B同时进行通信。在反向信道，两基站分别接收来自移动台的有用信号，以帧为单位译码分别传给移动交换中心，移动交换中心内的声码器/选择器（Vocoder/Selector）也以帧为单位，通过对每一帧数据后面的CRC校验码来分别校验这两帧的好坏，如果只有一帧为好帧，则声码器就选择这一好帧进行声码变换；如果两帧都为好帧，则声码器就任选一帧进行声码变换；如果两帧都为坏帧，则声码器放弃当前帧，取出前面的一个好帧进行声码变换。这样就保证了基站最佳的接收结果。在前向信道，两个小区的基站同时向移动台发射有用信号，移动台把其中一个基站来的有用信号实际作为多径信号进行分集接收。这样在软切换中，由于采用了空间分集技术，大大提高了移动台在小区边缘的通信质量，增加了系统的容量。从反向链路来说，移动台根据传播状况好的基站情况来调整发射功率，减少了反向链路的干扰，从而增加了反向链路的容量。 4)采用多种分集技术分集技术是指系统能同时接收并有效利用两个或更多个输入信号，这些输入信号的衰落互不相关。系统分别解调这些信号然后将它们相加，这样可以接收到更多的有用信号，克服衰落。移动通信信道是一种多径衰落信道，发射的信号要经过直射、反射、散射等多条传播路径才能到达接收端，而且随着移动台的移动，各条传播路径上的信号负担、时延及相位随时随地发生变化，所以接收到的信号的电平是起伏的、不稳定的，这些不同相位的多径信号相互迭加就形成衰落。迭加后的信号幅度变化符合瑞利分布，因而又称瑞利衰落。瑞利衰落随时间急剧变化时，称为“快衰落”。而阴影衰落是由于地形的影响（例如建筑物的阻挡等）而造成的信号中值的缓慢变化。分集接收是克服多径衰落的一个有效方法，采用这种方法，接收机可对多个携有相同信息且衰落特性相互独立的接收信号在合并处理之后进行判决。由于衰落具有频率、时间和空间的选择性，因此分集技术包括频率分集、时间分集和空间分集。减弱慢衰落的影响可采用空间分集，即用几个独立天线或在不同的场地分别发送和接收信号，以保证各信号之间的衰落独立。由于这些信号在传输过程中的地理环境不同，所以各信号的衰落各不相同。采用选择性合成技术选择较强的一个输出，降低了地形等因素对信号的影响。根据衰落的频率选择性，当两个频率间隔大于信道的相关带宽时，接收到的此两种频率的衰落信号不相关。市区的相关带宽一般为50kHz左右，郊区的相关带宽一般为250kHz左右。而码分多址的一个信道带宽为1.23MHz，无论在郊区还是在市区都远远大于相关带宽的要求，所以码分多址的宽带传输本身就是频率分集。时间分集是利用基站和移动台的Rake接收机来完成的。对于一个信道带宽为1.23MHz的码分多址系统，当来自两个不同路径的信号的时延差为1us，也就是这两条路径相差大约为0.3Km时，Rake就可以将它们分别提取出来而不互相混淆。CDMA系统对多径的接收能力在基站和移动台是不同的。在基站处，对应与每一个反向信道，都有四个数字解调器，而每个数字解调器又包含两个搜索单元和一个解调单元。搜索单元的作用是在规定的窗口内迅速搜索多径，搜索到之后再交给数字解调单元。这样对于一条反向业务信道，每个基站都同时解调四个多径信号，进行矢量合并，再进行数字判决恢复信号。如果移动台处在三方软切换中，三个基站同时解调同一个反向业务信道（空间分集），这样最多时相当于12个解调器同时解调同一反向信道，这在TDMA中是不可能实现的。而在移动台里，一般只有三个数字解调单元，一个搜索单元。搜索单元的作用也是迅速搜索可用的多径。当只接收到一个基站的信号时，移动台可同时解调三个多径信号进行矢量合并。如果移动台处在三方软切换中，三个基站同时向该移动台发送信号，移动台最多也只能同时解调三个多径信号进行矢量合并，也就是说，在移动台端，对从不同基站来的信号与从不同基站来的多径信号一起解调。但这里也有一定的规则，如果处在三方软切换中，即使从其中一个基站来的第二条路径信号强度大于从另外两个基站来的信号的强度，移动台也不解调这条多径信号，而是尽量多地解调从不同基站来的信号，以便获得来自不同基站的功率控制比特，使自身发射功率总处于最低的状态，以减少对系统的干扰。这样就加强了空间分集的作用。CDMA系统中就这样综合利用了频率分集、空间分集和时间分集来抵抗衰落对信号的影响，从而获得高质量的通信性能。 5)话音激活典型的全双工双向通话中，每次的通话的占空比小于35%，在FDMA和TDMA系统中，由于通话停顿等重新分配信道存在一定的时延，所以难以利用话音激活因素。CDMA系统因为使用了可变速率声码器，在不讲话时传输速率低，减轻了对其它用户的干扰，这即是CDMA系统的话音激活技术。 6)保密CDMA系统的信号扰码方式提供了高度的保密性，使这种数字蜂窝系统在防止串话、盗用等方面具有其它系统不可比拟的优点。 7)低发射功率众所周知，由于CDMA (IS-95) 系统中采用快速的反向功率控制、软切换、语音激活等技术，以及IS-95规范对手机最大发射功率的限制，使CDMA手机在通信过程中辐射功率很小而享有“绿色手机”的美誉，这是与GSM相比，CDMA的重要优点之一。从手机发射功率限制的角度来比较：目前普遍使用的GSM手机900MHz频段最大发射功率为2W （33dBm），1800MHz频段最大发射功率为1W （30dBm），同时规范要求，对于GSM900和1800频段，通信过程中手机最小发射功率分别不能低于5dBm和0dBm。CDMA IS-95A规范对手机最大发射功率要求为0.2W1W（23dBm30dBm），实际上目前网络上允许手机的最大发射功率为23dBm (0.2W)，规范对CDMA手机最小发射功率没有要求。在实际通信过程中，在某个时刻某个地点，手机的实际发射功率取决于环境，系统对通信质量的要求,语音激活等诸多因素, 实际上就是取决于系统的链路预算。在通常的网络设计和规划中, 对于基本相同的误帧率要求, GSM系统要求到达基站的手机信号的载干比通常为9dB左右，由于CDMA系统采用扩频技术, 扩频增益对全速率编码的增益为21dB, (对其它低速率编码的增益更大), 所以对解扩前信号的等效载干比的要求为 -14dB (CDMA系统通常要解扩后信号的值为7dB左右)。从手机发射功率的初始值的取定及功率控制机制的角度来进行比较：手机与系统的通信可分为两个阶段，一是接入阶段，二是通话阶段。对于GSM系统，手机在随机接入阶段没有进入专用模式以前，是没有功率控制的，为保证接入成功，手机以系统能允许的最大功率发射 (通常是手机的最大发射功率)。在分配专用信道（SDCCH或TCH）后，手机会根据基站的指令调整手机的发射功率，调整的步长通常为2dB。调整的频率为60ms一次。对于CDMA系统，在随机接入状态下，手机会根据接收到的基站信号电平估计一个较小的值作为手机的初始发射功率, 发送第一个接入试探，如果在规定的时间内没有得到基站的应答信息，手机会加大发射功率，发送第二个接入试探，如果在规定时间内还没有得到基站的应答信息，手机会再加大发射功率。这个过程重复下去，直到收到基站的应答或者到达设定的最多尝试次数为止。在通话状态下，每1.25ms 基站会向手机发送一个功率控制命令信息，命令手机增大或减少发射功率, 步长通常为1dB。由上面的比较可以看出，总体而言,考虑到CDMA系统其它独有的技术, 如软切换, RAKE接收机对多径的分集作用，强有力的前向纠错算法对对上行链路预算的改善, CDMA系统对手机的发射功率的要求比GSM系统对手机发射功的要求要小得多. 而且GSM手机在接入过程中以最大的功率发射，在通话过程中功率控制速度较慢，所以手机以大功率发射的机率较大；而CDMA手机独特的随机接入机制和快速的反向功率控制，可以使手机平均发射功率维持在一个较低的水平。 8)大覆盖范围从链路预算表中我们可以看出，在CDMA的链路预算中包含以下的一些因素：软切换增益、分集增益等，这些都是CDMA技术本身带来的，是GSM中所没有的。虽然CDMA在链路预算中还要考虑自干扰对覆盖范围的影响（加入了干扰余量因子）以及CDMA手机最大发射功率低于GSM手机的最大发射功率，但是从总体来说，CDMA的链路预算所得出的允许的最大路径损耗要比GSM大（一般是5-10dB）。这意味着，在相同的发射功率和相同的天线高度条件下，CDMA有更大的覆盖半径，因此需要的基站也更少（对于覆盖受限的区域这一点意义重大）；另外的好处是，对于相同的覆盖半径，CDMA所需要的发射功率更低。第三章 扩展频谱通信的基本概念3.1 扩展频谱通信的定义 扩展频谱通信系统是对信息数据频谱扩展的一种通信系统。要对信息数据的频谱进行扩展，其扩频所采用的伪随机码须有极宽且均匀的频谱特性。这种伪随机码就叫做扩频序列。扩频通信要求扩频序列具有较好的自相关特性和互相关特性，属伪随机序列（Pseudo Noise Sequence，即PN序列）。其中最常用的有序列（即最大长度线性反馈移位寄存器序列）、Gold序列、M序列（结构型非线形移位寄存器序列）等。所谓扩展频谱通信，可简单表述如下：“扩频通信技术是一种信息传输方式，其信号所占有的频带宽度远大于所传信息必需的最小带宽；频带的扩展是通过一个独立的码序列来完成，用编码及调制的方法来实现的，与所传信息数据无关；在接收端则用同样的码进行相关同步接收、解扩及恢复所传信息数据”。这一定义包含了以下三方面的意思： 1）信号的频谱被展宽了传输任何信息都需要一定的带宽，称为信息带宽。例如人类的语音的信息带宽为300Hz到3400Hz，电视图像信息带宽为数MHz。为了充分利用频率资源，通常都是尽量采用大体相当的带宽的信号来传输信息。在无线电通信中射频信号的带宽与所传信息的带宽是相比拟的。如用调幅信号来传送语音信息，其带宽为语音信息带宽的两倍；电视广播射频信号带宽也只是其视频信号带宽的一倍多。这些都属于窄带通信。一般的调频信号，或脉冲编码调制信号，它们的带宽与信息带宽之比也只有几到十几。扩展频谱通信信号带宽与信息带宽之比则高达100甚至1000，属于宽带通信。 2）采用扩频码序列调制的方式来展宽信号频谱 在时间上有限的信号，其频谱是无限的。例如很窄的脉冲信号，其频谱则很宽。信号的频带宽度与其持续时间近似成反比。1微秒的脉冲的带宽约为1MHz。因此，如果用限窄的脉冲序列被所传信息调制，则可产生很宽频带的信号。如下面介绍的直接序列扩频系统就是采用这种方法获得扩频信号。这种很窄的脉冲码序列，其码速率是很高的，称为扩频码序列。这里需要说明的一点是所采用的扩频码序列与所传信息数据是无关的，也就是说它与一般的正弦载波信号一样，丝毫不影响信息传输的透明性。扩频码序列仅仅起扩展信号频谱的作用。3）在接收端采用相关解调来解扩正如在一般的窄带通信中，已调信号在接收端都要进行解调来恢复所传的信息。在扩频通信中接收端则用与发送端相同的扩频码序列与收到的扩频信号进行相关解调，恢复所传的信息。换句话说，这种相关解调起到解扩的作用。即把扩展以后的信号又恢复成原来所传的信息。这种在发端把窄带信息扩展成宽带信号，而在接收端又将其解扩成窄带信息的处理过程，会带来一系列好处。弄清楚扩频和解扩处理过程的机制，是理解扩频通信本质的关键所在。 3.2 扩频通信的理论基础 长期以来，人们总是想法使信号所占领谱尽量的窄，以充分利用十分宝贵的频谱资源。为什么要用这样宽频带的信号来传送信息呢？简单的回答就是主要为了通信的安全可靠。 扩频通信的基本特点，是传输信号所占用的频带宽度(W)远大于原始信息本身实际所需的最小(有效)带宽(DF)，其比值称为处理增益： (3-1)众所周知，任何信息的有效传输都需要一定的频率宽度，如话音为1.7到3.1kHz，电视图像则宽到数兆赫。为了充分利用有限的频率资源，增加通路数目，人们广泛选择不同调制方式，采用宽频信道(同轴电缆、微波和光纤等)，和压缩频带等措施，同时力求使传输的媒介中传输的信号占用尽量窄的带宽。因现今使用的电话、广播系统中，无论是采用调幅、调频或脉冲编码调制制式，值一般都在十多倍范围内，统称为“窄带通信”。而扩频通信的值，高达数百、上千，称为“宽带通信”。扩频通信的可行性，是从信息论和抗干扰理论的基本公式中引伸而来的。 信息论中关于信息容量的仙农(Shannon)公式为： (3-2)式中：C - 信道容量(用传输速率度量) W - 信号频带宽度 P - 信号功率 N - 白噪声功率 式3.2说明，在给定的传输速率C不变的条件下，频带宽度W和信噪比P/N是可以互换的。也就是说，可通过增加频带宽度的方法，在较低的信噪比P/N(S/N)情况下，传输信息。扩展频谱换取信噪比要求的降低，正是扩频通信的重要特点，并由此为扩频通信的应用奠定了基础。扩频通信可行性的另一理论基础，为柯捷尔尼可夫关于信息传输差错概率的公式： (3-3)式中： - 差错概率 E - 信号能量 N。- 噪声功率谱密度 因为，信号功率 (T为信息持续时间) 噪声功率 (W为信号频带宽度) 信息带宽 则式(3)可化为： (3-4)式3.4说明，对于一定带宽的信息而言，用值较大的宽带信号来传输，可以提高通信抗干扰能力，保证强干扰条件下，通信的安全可靠。亦即式3.4与式3.2一样，说明信噪比和带宽是可以互换的。 总之，用信息带宽的100倍，甚至1000倍以上的宽带信号来传输信息，就是为了提高通信的抗干扰能力，即在强干扰条件下保证可靠安全地通信。这就是扩展频谱通信的基本思想和理论依据。 3.3 运用扩频码进行调制和解调 在时间上有限的信号，其频谱是无限的。例如很窄的脉冲信号，其频谱则很宽。信号的频带宽度与其持续时间近似成反比。1微秒的脉冲的带宽约为1MHz。因此，如果用限窄的脉冲序列被所传信息调制，则可产生很宽频带的信号。如下面介绍的直接序列扩频系统就是采用这种方法获得扩频信号。这种很窄的脉冲码序列，其码速率是很高的，称为扩频码序列。这里需要说明的一点是所采用的扩频码序列与所传信息数据是无关的，也就是说它与一般的正弦载波信号一样，丝毫不影响信息传输的透明性。扩频码序列仅仅起扩展信号频谱的作用。通过对扩频信号波形与频谱关系的分析和对PN码序列性能的了解，来说明获得扩频信号的调制方法就比较容易了。一般说来，都是用高码率的PN码脉冲序列去进行调制扩展信号的频谱的。通常采用的调制方式为DPSK，输入信号与PN码在平衡调制器调制而输出展宽的扩频信号；原始信号DPSK调制PN码相乘输出信号图3-1 直序扩频系统的调制正如在一般的窄带通信中，已调信号在接收端都要进行解调来恢复所传的信息。在扩频通信中接收端则用与发送端相同的扩频码序列与收到的扩频信号进行相关解调，恢复所传的信息。换句话说，这种相关解调起到解扩的作用。即把扩展以后的信号又恢复成原来所传的信息。这种在发端把窄带信息扩展成宽带信号，而在接收端又将其解扩成窄带信息的处理过程，会带来一系列好处。弄清楚扩频和解扩处理过程的机制，是理解扩频通信本质的关键所在 3.4 扩频通信的主要性能指标 处理增益和抗干扰容限是扩频通信系统的两个重要性能指标。 理增益G也称扩频增益(Spreading Gain) 它定义为频谱扩展前的信息带宽DF与频带扩展后的信号带宽W之比： (3-5)在扩频通信系统中接收机作扩频解调后，只提取伪随机编码相关处理后的带宽为DF的信息，而排除掉宽频带W中的外部干扰、噪音和其地用户的通信影响。因此，处理增益G反映了扩频通信系统信噪比改善的程度。抗干扰容限是指扩频通信系统能在多大干扰环境下正常工作的能力，定义为： (3-6)其中： - 抗
