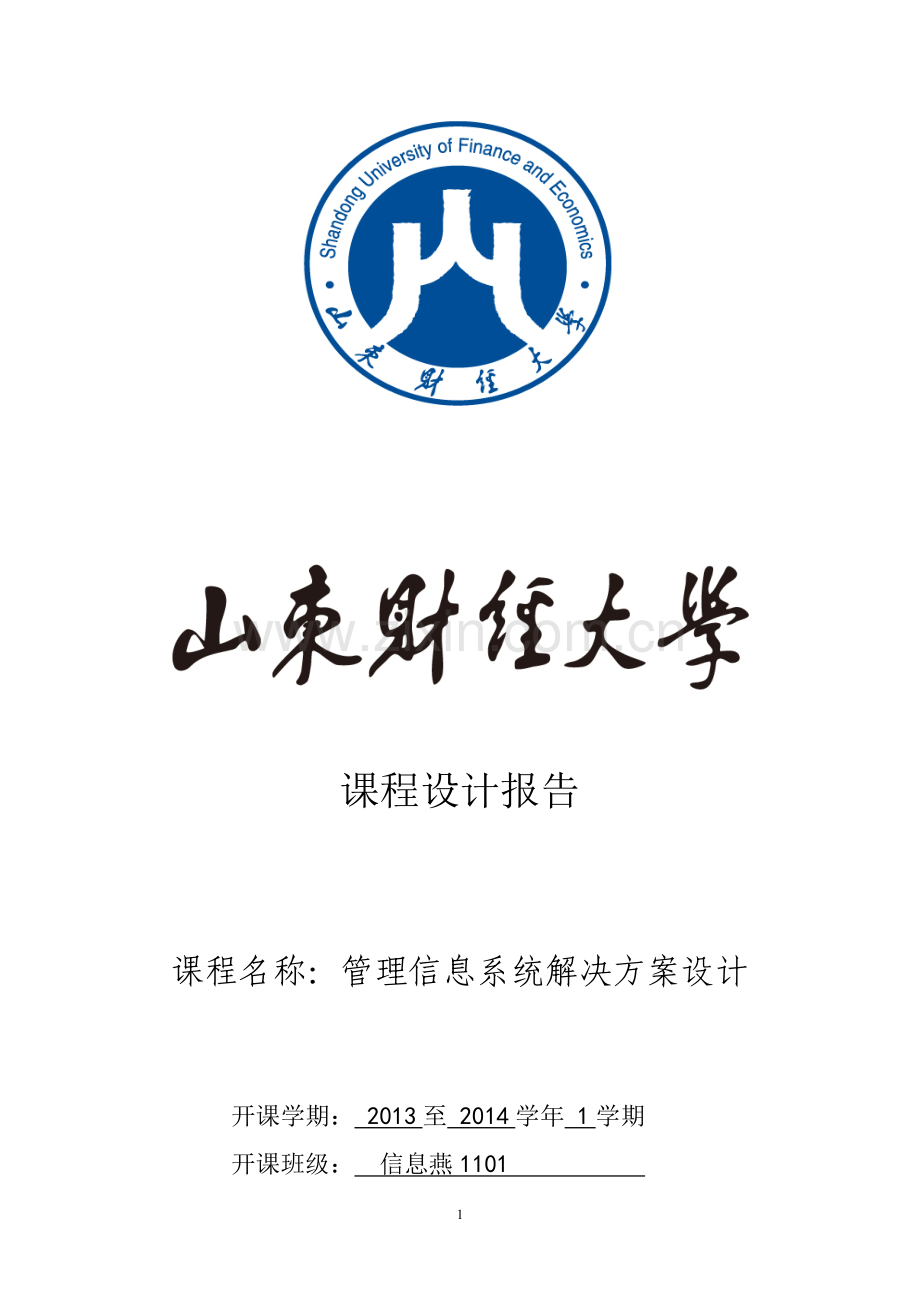

课程设计报告课程名称：管理信息系统解决方案设计开课学期： 2013至 2014学年 1学期开课班级： 信息燕1101 指导老师： 杨成伟 完成时间： 2013 年 12 月 26 日2系统课程设计文档课程设计名称：网上冲印 学号：201117130036 姓名： 汤小燕 目录一、系统概述4（一） 背景4（二）系统目标4（三） 系统需求规格说明4二、系统分析5 （一） 用例建模51识别参与者和用例52 绘制用例图5(二) 类图建模121 识别对象和类122 识别属性与操作12(三) 顺序图建模15 （四）活动图建模21三、系统设计28（一）系统数据库设计28（二）系统界面设计29一、系统概述（一） 背0景 随着近些年来社会经济的发展和人们生活水平的提高，数码相机和拍照手机几乎走进了千家万户，数码拍照市场的火爆使得人们对数码冲印的服务需求倍增，市面上的传统冲印店正逐渐转型成数码冲印店，一些网站也开始尝试建立网上冲印店。作为一种全新的数码影像模式，网上冲印从最先将拍好的数码照片借助互联网数码照片软件提供网上数码照片冲印服务拓展到应用数码照片进行个性化礼品制作服务，同时还有彩色转黑白、背景修改等多样会的服务以满足不同客户的需求，而多样化的产品符合用户个性化的需求，个性化消费又是当今社会的一个及其重要的特点。随着数码相机变焦能力和像素值的不断提升，数码产品市场销售渐趋旺盛。可拍照彩信手机在市场中也逐渐卖得畅销，柯达公司和诺基亚结成“彩信”联盟共推手机照片冲印，连国际巨头都联合瓜分这一市场的奶酪，更不用说其他商家对数码冲印领域未来市场的看重，一些门户网站也呈现出网上冲印的端倪，市场竞争将更加激烈。网上冲印未来的发展潜力是非常巨大的。（二）系统目标网上冲印系统，就是用户利用互联网将数码照片传输给网上冲印服务商，再通过在线冲印平台完成照片冲印设置、填写配送信息等，并通过支付宝、网银等在线支付方式完成支付，最后由冲印服务商将冲印好的照片通过快递公司送货上门。因为网上冲印产品的特殊性，服务商多采取先支付后生产付货的交易方式。在整个网上冲印过程中，用户可以只坐在家中，对着电脑操纵鼠标键盘，即可完成全部冲印过程，足不出户就能轻松将数码照片输出成高质量的相片，给用户带去了十分大的便利。（三） 系统需求规格说明网上冲印系统由5部分组成：l 用户管理模块：用户管理负责用户注册和登录。l 订单管理模块：订单的确认，修改和取消。l 资料管理模块：用户上传所要冲印的资料，填写冲印要求并最终确认。l 资金管理模块：用户的付款，退款以及对账 ；l 发收货管理模块：负责货物的收发情况及查询。 主页面 二、系统分析（一） 用例建模1识别参与者和用例（1）通过对系统需求的分析，可以确定系统中有二个参与者：用户、管理员。参与者的描述如下： 用户描述：登录到系统，可以注册成为会员后下单同时也可以登录到系统，查询订单，进行付款并对账。付款成功后，可以进行物流查询，收到货物后可以有服务评价 。管理员描述：管理员可以登录到系统，可以维护系统，查看用户信息，订单信息，进行对账，进行发货，查看用户评论。（2） 识别用例 ：前面已经识别出了参与者，通过对需求的进一步分析，可以确定系统中有如下用例存在： 用户用例 a. 注册 用户通过用户验证，注册系统账号。 b. 登录 用户登录系统。 c. 提交订单 用户下单。d. 查询个人资料 用户可以查询个人订单信息。 e. 修改订单 用户可以修改订单的有关信息。 f. 提交订单 用户可以对所下订单进行提交。 g. 付款 用户可以进入付款界面进行结算。h. 查询物流 用户可以登录系统查询货物的物流信息。i. 收货 用户收到货品后进入系统确认收货。 管理员用例 a. 登录 管理员登录到网上冲印系统 。b. 信息查询 管理员可以查询用户的有关信息。c. 订单处理 管理员可以查询订单信息、修改订单信息、取消订单。d. 管理资金 管理员可以确认用户已付款或进行退款。e. 查询物流 用户可以登录系统查询货物的物流信息。f. 发货 管理员确认付款后进行发货。2 绘制用例图系统的用例图如下：用户管理模块用例：图2-1 注册和登录用例 用例描述： 用例编号：001用例名称：用户登录 主参与者：用户 层次：风筝（概要） 利益相关者：用户 前置条件：网上冲印系统正常运行期间。 最低保证：用户若登录不成功，该顾客也能进入网上冲印系统。 成功保证：用户登录成功。 触发器：用户访问网上冲印网站。 主要的成功情节： 1. 用户进入网上冲印系统； 2. 用户输入用户名和密码； 3. 用户提交输入的信息； 4. 系统对用户的账号和密码进行有效性检查； 5. 系统记录并显示当前登录用户； 6. 系统允许用户填写网上冲印业务要求； 扩展： 1.用户的登录信息错误 （1）.弹出用户名错误； （2）.弹出密码错误；用例编号：002 用例名称：注册 主参与者：用户层次：风筝（概要）利益相关者：用户 前置条件：网上冲印系统正常运行期间。 最低保证：顾客能进入书店系统。成功保证：注册成功，添加一名新用户。触发器：用户登录网上冲印网站进行注册。 主要的成功情节： 1.当用户希望注册个人信息以使用本系统时，用例启动； 2.系统转到顾客注册页面，提示用户输入个人信息； 3.用户输入个人信息； 4.系统检查信息是否由有效，将会发送消息给用户进行用户验证； 5.注册成功返回界面； 扩展： 1.如果顾客输入的注册信息无效或者用户验证失败，系统显示错误信息，顾客重新填写信息或重新进行用户验证；或者取消注册。用例编号：003 用例名称：管理员登录 主参与者：管理员 层次：风筝（概要） 利益相关者：管理员 前置条件：网上冲印系统正常运行期间。 最低保证：管理员若登录不成功，也能进入网上冲印系统。 成功保证：管理员登录成功。 触发器：管理员登录网上冲印系统。 主要的成功情节： 1. 管理员进入网上书店系统； 2. 管理员输入用户名和密码； 3. 管理员提交输入的信息； 4. 系统对管理员的账号和密码进行有效性检查； 5. 系统记录并显示当前登录用户； 6. 系统允许管理员对网上书店系统的订单进行处理； 扩展： 1.管理员的登录信息错误 (1).弹出用户名错误； (2).弹出密码错误； 资料管理模块：图2-2 资料管理用例用例描述：用例编号：004用例名称：上传资料 主参与者：用户层次：风筝（概要）利益相关者：用户前置条件：用户登录。最低保证：用户能进入网上冲印系统。成功保证：用户上传资料及打印要求提交成功。触发器： 用户登录网上冲印系统，确认有打印的需求。主要成功情节：1.用户进入网上冲印系统上传资料界面，并在界面中进行上传资料及填写打印要求； 2. 生成可提交的订单 扩展： 1. 资料上传失败 (1).用户所描述的业务要求超出范围。 (2).当前用户重新描述资料要求或退出系统或返回进行其他操作。订单管理模块： 图2-3 订单管理用例图用例描述：用例编号：005用例名称：提交订单 主参与者：用户层次：风筝（概要）利益相关者：用户前置条件：会员登录。最低保证：用户能进入网上冲印系统。成功保证：顾客提交订单成功。触发器：用户描述资料要求并填写个人信息，提交订单。 主要成功情节：1.用户进入网上冲印系统提交订单界面，并在界面中提交订单； 3. 界面将用户提交的订单信息传递给控制对象； 3.控制对象向数据库中提交订单信息数据； 4.用户在界面获得订单提交成功的信息； 扩展： 1.提交订单错误。 (1).用户所描述的业务要求超出范围。 (2).当前用户重新描述业务要求或退出系统或返回进行其他操作。资金管理模块：图2-4 资金管理用例用例描述：用例编号：006用例名称：付款 主参与者：用户层次：风筝（概要）利益相关者：用户，管理员 前置条件：网上冲印系统正常运行。最低保证：若付款不成功，也能进入订单支付页面。成功保证：用户付款成功。触发器：用户提交订单成功后进入支付页面或直接点击未完成订单。 主要的成功情节： 1.当用户进入本系统时，用例启动； 2.进入本用例，完成网上支付； 3.管理员对账 ；扩展： 1.付款不成功。(1).用户支付端出现错误。收发货管理模块：图2-5 收发货用例用例描述： 用例编号：007用例名称：确认收货 主参与者：用户层次：风筝（概要）利益相关者：用户，管理员 前置条件：网上冲印系统正常运行期间。最低保证：登录到确认收货的界面。 成功保证：用户确认收货成功。触发器： 用户登录网上冲印系统查看订单。主要的成功情节： 1用户登录系统查看订单完成情况。2用户确认收货。3管理员真正收到支付的款项。扩展： 1.确认收货不成功。 (1).用户未安装安全证书。 (二) 类图建模1 识别对象和类 在网上冲印系统中，类为管理员，用户，用户信息，资料，账户，订单，货物。2 识别属性与操作 管理员：账号，登录名，密码，查看信息，下载资料，发货用户: 账号，用户名，密码，Email地址，手机号，上传资料，付款，收货用户信息：用户账号，用户名，Email地址，手机号 资料： 类型，数量，上传时间，下载时间，上传，填写要求，修改要求，确认，下载订单： 订单号，用户名，收货人，付款金额，订单状态，数量，修改，取消，确认，查询账户： 账户号，账户名，金额，入账，出账货物： 运单号，名称，寄送地址，收货人，发货人，发货时间，确认收货时间，发货， 收货，查询物流 3 绘制类图 （1）系统中的各个类图如下图所示： 用户类 管理员类 系统客户类 用户信息类 资料类 订单类 资料管理类 订单管理类 资金管理类 货物管理类 账户类 货物类 自行车管理 图2-6 网上冲印系统类图(2)定义类与类之间的关系：图2-7 类与类之间的关系(三) 顺序图建模1. 用户注册及登录用例顺序图 图2-8 用户注册及登录用例顺序图2.管理员查询用户信息顺序图图2-9 管理员查询用户信息顺序图3用户资料管理顺序图图2-10 用户资料管理顺序图4管理员下载资料顺序图图2-11 管理员下载资料顺序图5用户订单管理顺序图图2-12 用户订单管理顺序图6用户资金管理顺序图图2-13 用户资金管理顺序图7用户货物管理顺序图图2-14 用户货物管理顺序图（四）活动图建模用户活动图主要包括用户注册及登录，用户上传资料，用户管理订单，用户付款，用户查询货物物流。管理员活动图主要包括管理员登录并下载资料，管理员发货。1用户注册及登录活动图图2-15 用户注册及登录活动图如图2-15所示，用户在线注册信息，通过信息验证，设置帐号密码，然后验证登录信息，信息通过后方可登陆成功。2用户上传资料活动图图2-16 用户上传资料活动图如图2-16所示，用户登录账号，验证信息登录通过后，上传资料。显示资料内容以供用户查看资料内容，用户修改确认后保存最终资料，然后退出系统，登出帐号。3管理员登录及下载资料活动图 图2-17 管理员登录及下载资料活动图如图2-17所示，管理员登录系统，验证信息登陆成功后输入用户信息，查看用户上传资料。然后下载资料保存以供打印制作商品。4用户订单管理活动图 图2-18 用户订单管理活动图如图2-18所示，用户完成资料上传，网上冲印系统创建订单，随后用户对订单进行管理修订，用户确认完成订单后由网上冲印系统生成最终订单。5用户付款活动图 图2-19 用户付款活动图如图2-19所示，用户完成定单后进行付款，网上冲印系统验证付款信息成功后，用户付款成功。6管理员发货活动图图2-20 管理员发货活动图如图2-20所示，管理员登录后查看账户，网上冲印系统显示账户信息，确认入帐后，管理员发货，如未入账则不发货。7用户查看物流活动图 图2-21 用户查看物流活动图如图2-21所示，用户成功登录系统，查看物流信息，网上冲印系统显示物流信息。查看完毕退出系统。三、系统设计（一）系统数据库设计1管理员表：（账号，登录名，密码） 图3-7 管理员表2用户表：（账号，账户号，用户名，密码，E-mail地址，手机号） 外键：账户号 图3-8 用户表3资料表：（资料编码，用户账号，用户名，类型，数量，上传时间，下载时间） 外键：用户账号图3-9 资料表4订单表：（订单号，用户账号，用户名，付款金额，数量，下单时间，收货人，订单状态） 外键：用户账号图3-10 订单表 5账户表：（账户号，账号名，入账，出账，金额)图3-11 账户表6货物表：（运单号，用户账号，用户名，名称，寄送地址，收货人，发货人） 外键：用户账号，图3-12 货物表（二）系统界面设计1新用户注册界面图3-1 新用户注册界面如图3-1所示，新用户进行网上冲印系统的注册。2用户登录界面图3-2 用户登录界面如图3-2所示，用户进行网上冲印系统的登录。3资料上传界面图3-3 资料上传界面如图3-3所示，进入资料上传界面，可以选择冲印图片，打印文档，制作台历等，并进行相应的资料上传。4订单管理界面图3-4 订单管理界面如图3-4所示，在订单管理界面，可以查看等待付款的订单，未完成订单，已完成订单等，并进行相应的操作。 5资金管理界面图3-5 资金管理界面如图3-5所示，确认完订单后进行付款，可以通过支付宝快捷付款，等待卖家发货。6收货管理界面 图3-6 收货管理界面如图3-6所示，显示订单状态，可以进行确认收货。1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！32
