超市管理毕业设计.doc

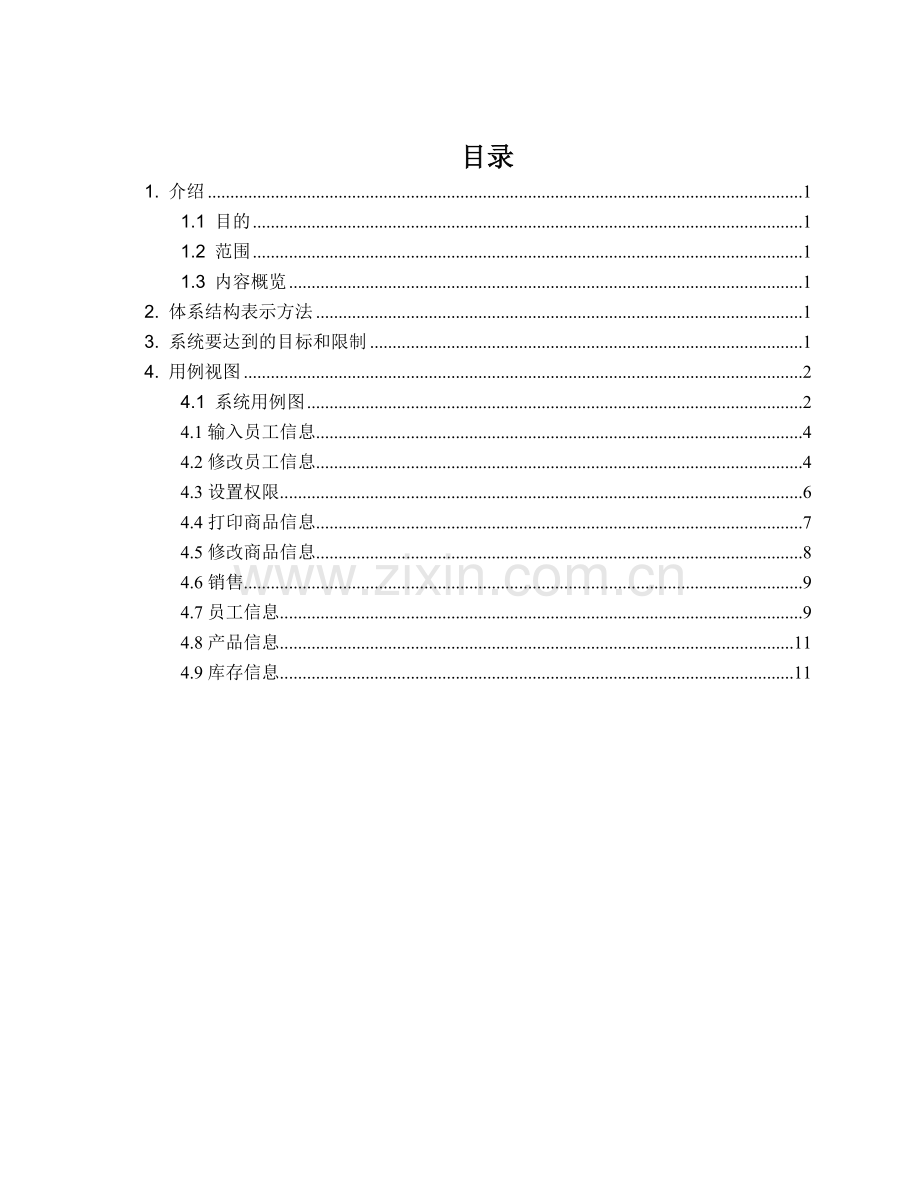

超市管理系统软件设计说明书目录1. 介绍11.1 目的11.2 范围11.3 内容概览12. 体系结构表示方法13. 系统要达到的目标和限制14. 用例视图24.1 系统用例图24.1输入员工信息44.2修改员工信息44.3设置权限64.4打印商品信息74.5修改商品信息84.6销售94.7员工信息94.8产品信息114.9库存信息11软件设计说明书1. 介绍1.1 目的本需求的编写目的是超市管理系统软件的可行途径和使用方 法，提高超市的运作效率，提高超市的决策水平，管理水平。与此同时降低经营成本， 提高效益，减少差错，节省人力，减少物流时间，增加客流量，提高顾客满意度，增强超市扩张能力， 提供有效的技术保障。1.2 范围介绍了超市管理系统的人员管理系统、库存系统、销售系统、商品管理系统。1.3 内容概览 人员管理系统有管理权限的人可以输入和修改员工信息，员工也可以登录系统查看信息。 库存管理系统营业员通过销售终端更新库存商品信息；库存管理员根据库存信息情况作出判断，例如向供货商提出供货请求； 销售系统记录商品价格，数量及修改情况；记录销售情况并整理每一天的数据。 商品管理系统员工根据供货商提供的信息向系统输入商品信息，可以根据实际情况修改商品信息。2. 体系结构表示方法这篇文档使用一系列视图反映系统架构的某个方面；用例视图：概括了架构上最为重要的用例和它们的非功能性需求；逻辑视图：展示了描述系统关键方面的重要用例实现场景(使用交互图)；部署视图：展示构建在处理节点上的物理部署以及节点之间的网络配置(使用部署图)；数据视图：描述了数据流、持久性数据模式、对象与持久性数据之间的模式映射、对象到数据库、存储过程以及触发器的映射机制(使用类图描述数据模型，活动图表示数据流)。3. 系统要达到的目标和限制 目标营业员通过系统记录销售情况，随时可以调出记录。在系统里输入和修改商品的价格和数量信息。库存管理员通过系统实时了解库存商品信息，并根据情况联系供货商。管理员-经理有最高权限，负责获取，输入和修改员工的信息，并且可以设置员工对系统的操作权限。 限制员工和管理员的界面分开，员工不能修改逻辑上不能修改的信息；4. 用例视图 超市管理系统描述的主要用例有：输入员工基本信息，修改员工信息，设置员工权限，打印商品信息，修改商品信息，销售，库存信息，提醒进货。4.1 系统用例图系统用例图见图4.1：图4.1 系统用例图4.1输入员工信息4.1.A输入员工基本信息用例简述经理向系统输入员工信息。4.1.B基本事件流；1 系统：显示输入信息界面；2 经理：输入员工信息；3 系统：判断管理员输入的信息是否合法；如果不合法直接退出输入界面；合法则显示输入信息成功。4 用例结束。4.1.C活动图输入员工基本信息的活动图见图4.2图4.2 输入员工基本信息的活动图4.2修改员工信息4.2.A修改员工信息用例简述管理员修改系统内已经存在的员工信息。4.2.B基本事件流1 经理：登陆系统，提出修改信息请求2 系统：系统判断访问者是否具有修改权限；3 经理：修改员工信息；4 系统：接受修改并保存信息。 5 用例结束。4.1.1 活动图修改员工信息的活动图见图4.3图4.3 修改员工信息的活动图4.3设置权限4.3.A用例简述经理可以设置员工对系统的操作权限。4.3.B基本事件流1 经理：设置不同员工对系统的不同的权限；2 系统：判定设置是否合法。3 系统：用例结束。4.3.C活动图设置权限的活动图见图4.4图4.4 设置权限的活动图4.4打印商品信息4.4.A用例简述营业员通过系统打印商品价格，数量等信息。4.4.B基本事件流1 营业员：向系统提出打印某商品信息请求；2 系统：对营业员提出的请求进行判定；3 系统：打印商品信息；4 用例结束。4.4.C活动图打印商品信息的活动图见图4.5图4.5 打印商品信息的活动图4.5修改商品信息4.5.A用例简述营业员修改商品的信息。4.5.B基本事件流1 营业员：进入系统提出修改商品信息请求；2 系统：判断发出请求的人是否有权限修改商品信息；3 营业员：编辑能够被修改的商品信息；4 系统：检查被修改的商品信息是否合理；5 系统：被修改的商品信息被系统保存并提示信息更新成功；6 用例结束。4.5.C活动图修改商品信息的活动图见图4.6图4.6 修改商品信息的活动图4.6销售4.6.A用例简述系统记录并保存营业员的销售情况。4.6.B基本事件流1 营业员：输入售出商品的价格和数量；2 系统：记录营业员输入的商品信息；3 用例结束。4.6.C活动图销售的活动图见图4.7图4.7 销售的活动图4.7员工信息4.1.2 员工信息用例简述经理可以通过系统查询需要的员工信息。4.1.3 基本事件流1 经理：输入员工的编号；2 系统：判定输入是否合法；查询符合条件的员工；3 系统：显示符合条件的员工信息。4 结束用例。4.1.4 活动图员工信息的活动图见图4.8 图4.8 员工信息系统的活动图4.8产品信息4.1.5 用例简述营业员通过系统从供应商获取商品信息。4.1.6 基本事件流1 系统：显示商品信息；2 营业员：获取商品信息。4.1.7 活动图产品信息的活动图见图4.9图4.9 产品信息的活动图4.9库存信息4.9.A用例简述营业员通过系统更新库存商品数量等信息。4.9.B基本事件流1 营业员：销售商品的同时，通过系统更新库存商品的数量；2 系统：更新并保存提交的信息，当库存不足时向库存管理员发出提示；3 库存管理员：收到系统的提示，并根据实际通过系统向供货商提出供货请求。4 系统：向供货商发出供货请求。5 供货商：供应商品。4.9.C活动图库存信息的活动图见图4.10图4.10 库存信息的活动图1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
