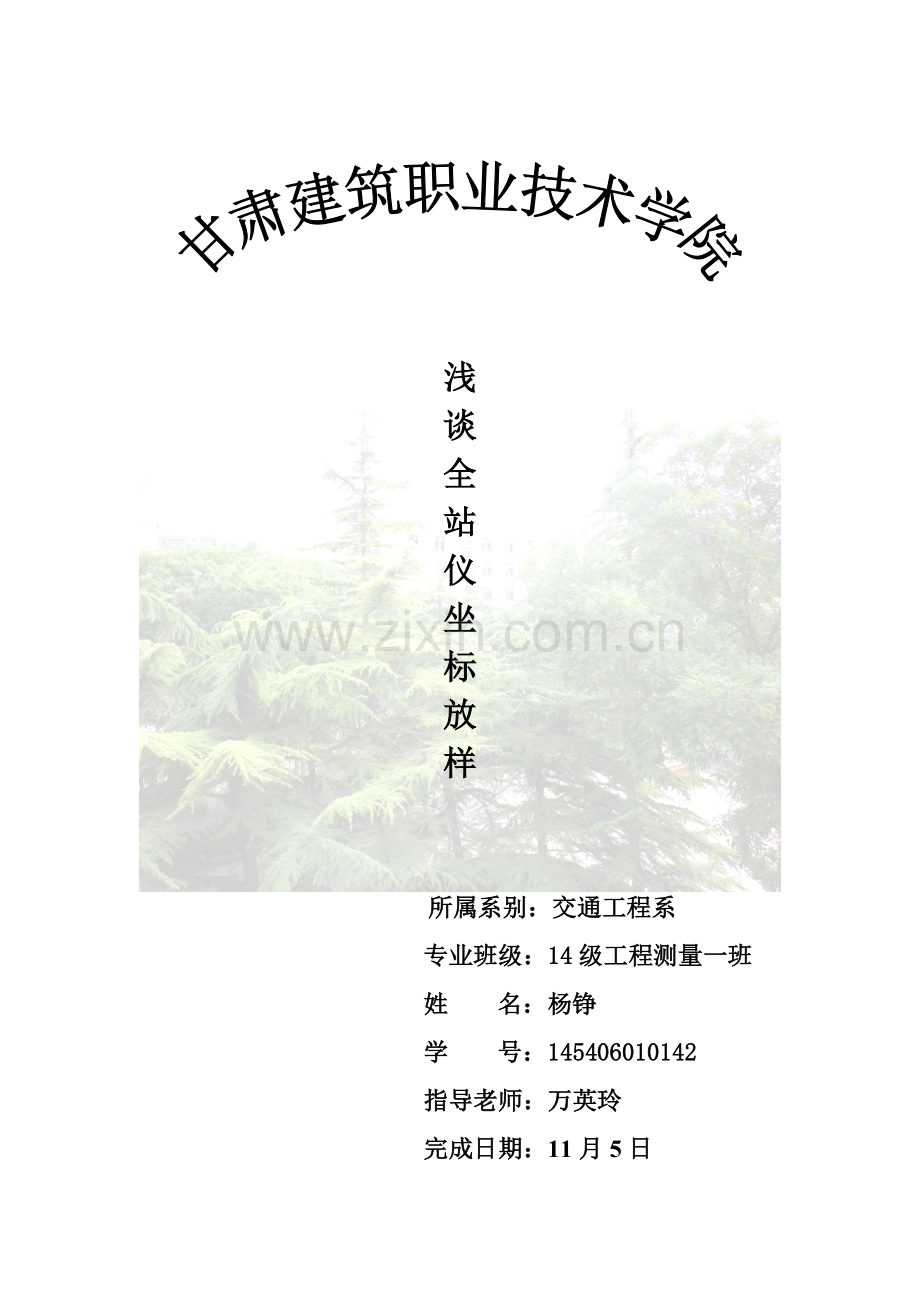

浅议全站仪坐标放样-职业学院毕业论文.doc

浅
谈
全
站
仪
坐
标
放
样

所属系别：交通工程系
专业班级：14级工程测量一班
姓 名：杨铮
学 号：145406010142
指导老师：万英玲
完成日期：11月5日
摘要 全站仪坐标放样是在测量仪器上的发展，更新的
基础上附加而来，它具有简便、灵活、精度高、快
速放样的优点。也是现在及未来工程测量中必不可
少的测量器。
关键词 全站仪操作 坐标放样 精度要求

前言

21世纪是一个经济全球化、技术全球化的时代，尤其是测量技术或测量仪器已在全球范围内使用。但是，中国的测量技术从54坐标系建系以来虽说有一个“质”的发展，但还是与其他国家相比差之甚多。如何在这个测量学变革的时代中将追上前列国家。
随着时代的不同，测量学的发展要求也就不同。从高等教育教学模式上来说，对测量学要有系统化的教育，无论从理论上还是仪器上，让学者有一个更深层次的认识，接触多样化的仪器，了解测量学的发展之根本，一个精度，一个熟练。如：全站仪坐标放样对精度要求极高，但每次操作都有误差，只要操作者在限差范围为内完成任务。

1 全站仪坐标放样的步骤及方法

1.1全站仪常见类型介绍

尼康全站仪
如图所示：
优点 1、多用途满足要求
2、使用简单，易于学习和使用。
3、稳定可靠。
4、测量精确
5、十字丝照明

宾得全站仪
如图所示：
优点 1、PENTAX光学系统
2、操作简单、强大的免棱镜测量功能
3、设SD卡插槽
4、数字输入键盘
5、温度气压自动感应
6、可视激光指示
7、光学对中

励精全站仪
如图所示：
优点： 1、具有提示测量的功能
2、激光提示持棱镜者移动方向，提高施工放样效
率。
3、新型激光指向系统，任何状态下都可以快速关
闭。
4、免棱镜测量功能应用广泛。

索佳全站仪
如图所示：
优点： 1、更广阔的数据储存方式
2、经久耐用
3、非常可靠的测距专利技术
4、可见激光指示，标配的指示光
5、可自定的软按键
6、安全开机的密码管理
7、最高防水、防尘等级

1.2尼康（DTM352C）全站仪坐标放样

提示：由于全站仪仪器种类繁多，本文只讲述尼康352C全站仪
坐标放样。

1.2.1 DTM352C全站仪坐标放样步骤
1.打开脚架，架上仪器，对中整平。
2.开机设置。（操作如下）
文件夹建立→建站（按7键）→确定键（瞄
准后点）→输入后视角度→确定键→放样
（按8键）→输入放样坐标
3.开始放样
1.2.2 DTM352C全站仪坐标放样方法

1 DTM352C全站仪配合脚架棱镜法

棱镜脚架

1 在三脚架上安置棱镜，将基座上的脚螺旋调至中间位置。
2 目估距离，将棱镜指挥至视线上，当架头大致水平后测距离。
3 按显示偏差在视线上移动三脚架，再测。
4 当测距的偏差在一厘米范围内时，转动脚螺旋使水准管气泡
居中
5 再测，使棱镜在架头上平移，根据偏差前后移动棱镜中心与
十字丝中心重合，再测，直至显示屏上各项指标符合要求，
且棱镜基座上水准管达到精平。
6 用光学对中器向地面上投点。

2 DTM352C全站仪配合三脚架棱镜法

棱镜三脚架

1 目估距离，将镜杆尖指挥至十字丝的竖丝上。
2 调整对中杆的两条腿，使圆水准器气泡居中，瞄准棱镜的中心
测距。
3 以测距点为圆心，以显示的偏离差为半径在地面上画弧。
4 使棱镜尖在弧线上移动，以符合视线方向。
5 再测，直至显示的各向指标符合要求，棱镜尖上的位置就是所
放的点。

3 DTM352C全站仪配合棱镜头法

棱镜头

1 目估距离，将棱镜指挥在视线上，按测量键，根据偏差，调整
棱镜位置，当偏差较小时，在棱镜处定木桩。
2 再根据测设的方向线在桩顶用铅笔标记两个定向点连线；再直
线上确定一个测距的临时点，在临时点上测距，按显示偏差，
从临时点开始沿木桩顶面的直线量距，标出定位点。

注意：以上只介绍三种方法，全站仪坐标放样甚多，只能随
施工环境选择放样方法。

2 影响全站仪放样精度及解决方法

2.1全站仪坐标放样中的影响精度因素

1 全站仪本身的误差
2 棱镜常数的设置
3 棱镜基座上的光学对中、水准管、圆水准管。
4 镜杆上的圆水准器
5 观测误差。如：对中误差、瞄准误差、标定点位的误差。
6 测站的选择:后视点与测站的距离大于放样点与测站的距
离
7 观测者与助手之间的配合

影响全站仪坐标放样的因素很多，例如：气候、光照、视差等等。
2.2提高全站仪放样的精度
1 仪器整平对中要细致、认真，要用光学对中器对中，整平
误差以长水中管气泡偏离不超过1格为限差。
2 后视点与放样点立棱镜杆要平、稳、正，尽量正确使用棱
镜杆。
3 距离测量应加气象改正，计算值应加高斯投影等改正，还
要保证实测值与计算之差在正负5毫米范围内。
4 阳光对着镜头照射时，成像视差较大，要尽量调节物镜与
目镜焦距使得视差较小，应尽量避免视线过低造成和地形
不对称等情况。

5 每测站结束时，应检查后视方向归零差，不得超过正负12
秒。

3 全站仪的未来发展趋势

信息时代的测绘学已经不再是单纯的测量站点几何位置的几何科学，而成为一门研究空间信息数据的信息科学。测绘仪器获取的不仅是坐标、方位、距离、角度等简单的信息，还应包括各种属性特征。因此，现代测绘学不仅要解决地理位置的空间定位问题，而且要完成地理位置上属性数据的采集与管理。仪器的储存与传输是现代测量仪器的发展特点，因此现代全站仪的发展面向如下几个方向：
1 数字化
数字化要求全站仪能够输出可以由计算机直接进行下
一步处理，传输和交换的数字表示的地理数据。
2 实时化
现代的测绘工作要求仪器应具有实时处理数据的功能，
这样做一方面是可以实时检查测量的质量，提高效率；另一
方面可以直接根据测量结果进行后续工作。
3 集成化

现代测绘工作的一个显著特点就是分工明确，各种测量
相互渗透，这就是要求全站仪在硬件上集成功能，软件则具
有开放性，方便各种仪器采集的数据进行交换与共享，提高
测绘工作的效率和进度。
4 在线化
全站仪在线处理测量数据，可以提高测绘质量和效率，
并通过现代的通信工具及时更新GIS数据库，保持GIS单位
现时性，发明和发展全站仪的初衷就是为了最大可能地把人
从劳动中解脱出来，并得到精度较高的数据，因此，未来全
站仪的发展你必将沿着数字化、一体化、自动化、信息化的
道路进行。未来几年里嵌入式计算机系统将会得到很大发
展，这将为在小型，低功耗的全站仪中实现自动化打下物质
基础，为钢筋铁骨的仪器装上“会思考的大脑”。

从以上内容可以看出，未来的全站仪的决胜技术如下：
1 绝对编码——其简单的结构、很小的故障率，装调高效率，使
工场能大批量的生产全站仪，而采用光缆技术则不可能大批量
快速生产。
2 双轴圆电子气泡——从根本上解决了国产全站仪测角的精度。
3 激光免棱镜——解决了测量速度、仪器的可靠性，改变了测量
方式，用激光免棱镜的用户不可能回头用红外线全站仪。
4 Win全站仪——解决了全站仪长期以来存在操作界面复杂，不
好用的毛病，全站仪可以直接测图，可以从事复杂的工程测量。
5 一块板的技术——使全站仪结构简单、好修，故障率低。
6 防水技术——大大提升仪器适应的测量环境，使仪器长期稳定
有保障。

结束语

测量学广泛而有难度，全站仪坐标放样只是测量学分支中的小分支，其操作要求本文只讲述一小部分，其余的操作是要靠各位测绘人员的经验积累与认真研究。随着测绘科学的发展，传统的测量设备已不满足时代的要求，新设备、新技术、新方法将不断涌现。所以，在测绘技术发展的同时，我们的知识也要发展，也要更新 ，这就需要我们不断的学习新知识，研究新方法，为自己的将来努力而奋斗。

参考文献

【1】 李天和 、张博、钱伶俐、徐晓艳等.地形测量教程
郑州：黄河水利出版社 2012
【2】 周建郑、李聚方、陈靖、康保华等.工程测量（测绘类）
郑州：黄河水利出版社 2010
【3】 刘宗波、王海涛、王建彬等.数字测图技术应用教程
北京：北京大学出版社 2012
