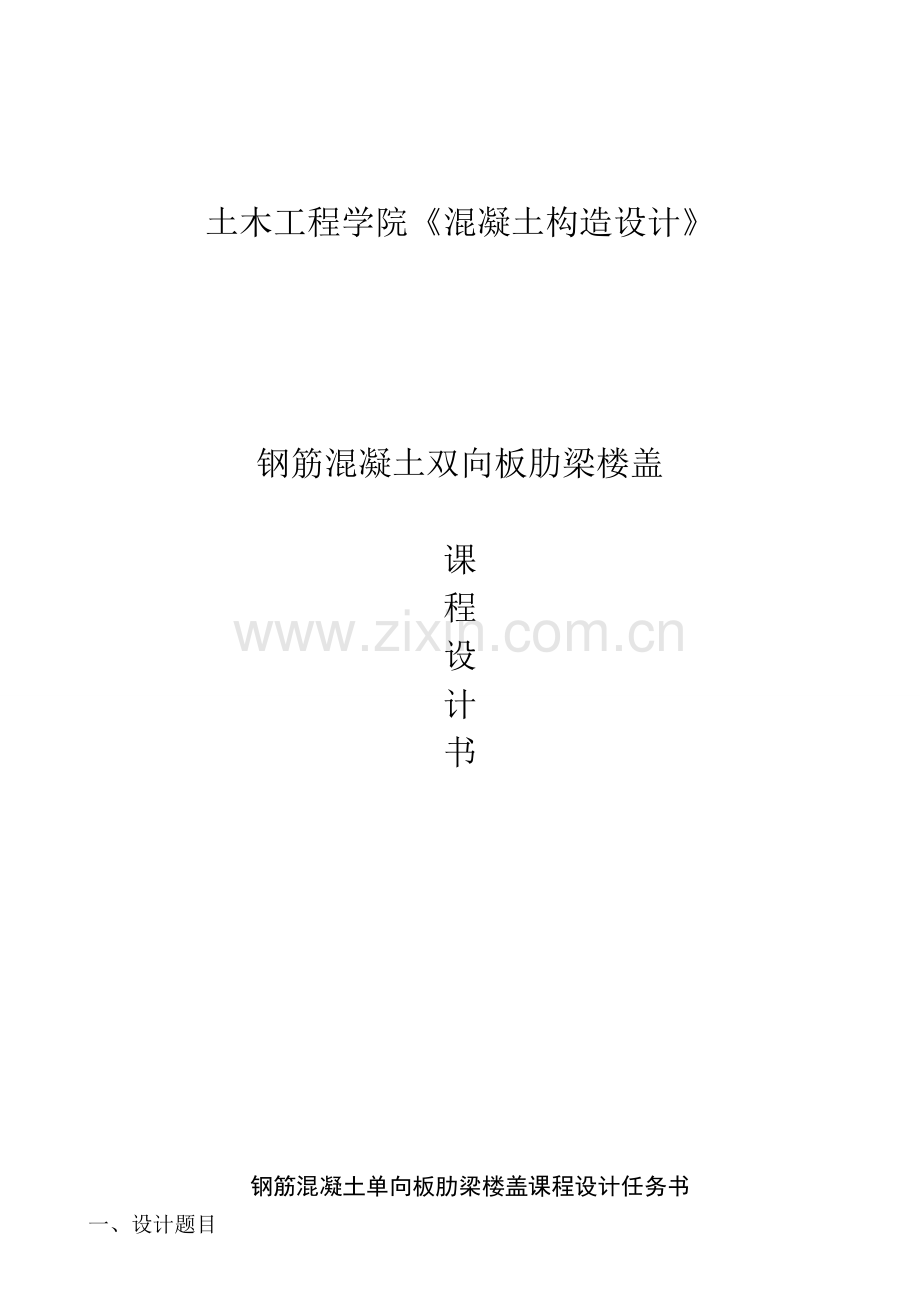

土木工程学院《混凝土构造设计》
钢筋混凝土双向板肋梁楼盖
课
程
设
计
书
钢筋混凝土单向板肋梁楼盖课程设计任务书

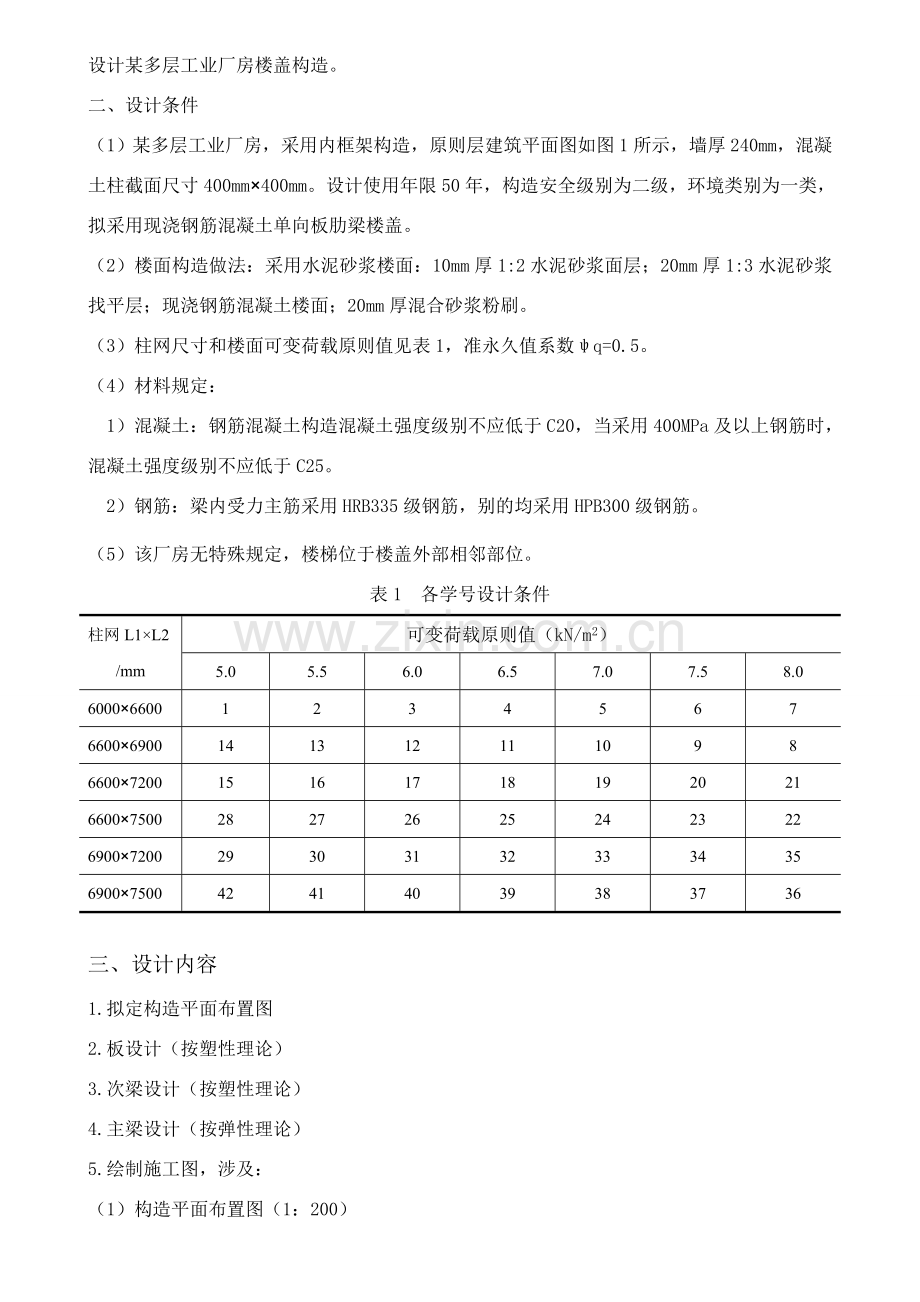

一、设计题目
设计某多层工业厂房楼盖构造。
二、 设计条件
(1) 某多层工业厂房,采用内框架构造,原则层建筑平面图如图1所示,墙厚240mm,混凝土柱截面尺寸400mm×400mm。设计使用年限50年,构造安全级别为二级,环境类别为一类,拟采用现浇钢筋混凝土单向板肋梁楼盖。
(2)楼面构造做法:采用水泥砂浆楼面:10mm厚1:2水泥砂浆面层;20mm厚1:3水泥砂浆找平层;现浇钢筋混凝土楼面;20mm厚混合砂浆粉刷。
(3)柱网尺寸和楼面可变荷载原则值见表1,准永久值系数ψq=0.5。
(4)材料规定:
1)混凝土:钢筋混凝土构造混凝土强度级别不应低于C20,当采用400MPa及以上钢筋时,混凝土强度级别不应低于C25。
2)钢筋:梁内受力主筋采用HRB335级钢筋,别的均采用HPB300级钢筋。
(5)该厂房无特殊规定,楼梯位于楼盖外部相邻部位。
表1 各学号设计条件
柱网L1×L2
/mm
可变荷载原则值(kN/m2)
5.0
5.5
6.0
6.5
7.0
7.5
8.0
6000×6600
1
2
3
4
5
6
7
6600×6900
14
13
12
11
10
9
8
6600×7200
15
16
17
18
19
20
21
6600×7500
28
27
26
25
24
23
22
6900×7200
29
30
31
32
33
34
35
6900×7500
42
41
40
39
38
37
36
三、设计内容
1.拟定构造平面布置图
2.板设计(按塑性理论)
3.次梁设计(按塑性理论)
4.主梁设计(按弹性理论)
5.绘制施工图,涉及:
(1)构造平面布置图(1:200)
内容:轴线号、板(区格)、梁、柱编号,截面尺寸,梁中心距离,边界及尺寸等。
(2) 板配筋图(1:50)
内容:受力钢筋和构造筋编号、形式、位置、直径和间距;对的表达钢筋及其弯钩位置;四种构造钢筋;分布钢筋(垂直于板底和板面受力钢筋),垂直主梁及板边、边角构造负筋,它们直径、间距和面积规定详见《混凝土构造设计规范》(GB50010-)。分布钢筋可不绘出,统一用文字注明。
(3) 次梁配筋图
立面图(1:30--1:50)
内容:轴线号,支承(砖墙、主梁位置、尺寸),钢筋编号,纵向钢筋切断点至支座边沿距离,箍筋直径、间距,构造钢筋不用画。
断面图(1:20--1:30)
内容:钢筋编号,纵向钢筋(受力、构造)直径、根数、断面尺寸。
(4) 主梁配筋图
内容:在图中绘出弯矩包络图及材料抵抗弯矩图,拟定纵向钢筋布置,并画纵向钢筋大样图,别的参照次梁。
(5) 施工阐明
内容:混凝土强度级别、钢筋强度级别、构造钢筋、混凝土保护层厚度、板厚等。
四、 成果规定
规定完毕所有设计内容,完毕设计计算书一份,计算书规定计算精确,环节完整,内容清晰。每人需完毕1号图一张,用铅笔绘图,规定图面布局均匀、比例恰当、线条流畅、整洁美观,标注及阐明用仿宋体书写,严格按照建筑制图原则作图。课程设计时间为两周。
五、参照资料
1.混凝土构造设计规范[S](GB 50010-)
2.建筑构造荷载规范[S](GB 50009-)
3.建筑构造制图原则[S](GB/T 50105-)
4.沈蒲生,梁兴文.混凝土构造设计[M].北京:高等教诲出版社,第4版.
5.朱彦鹏,蒋丽娜.混凝土构造设计原理[M].重庆:重庆大学出版社,第4版.
活
载
学
号
L1*L2
m)
4.0
4.5
5.0
5.5
6.0
6.5
7.0
28.8m×17.1m
1
2
3
4
5
6
7
29.6m×17.7m
8
9
10
11
12
13
14
20.4m×18.3m
15
16
17
18
19
20
21
31.2m×18.9m
22
23
24
25
26
27
28
32.0m×19.5m
29
30
31
32
33
34
35
32.8m×20.1m
36
37
38
39
40
41
42
33.6m×20.7m
43
44
45
46
47
48
49
34.4m×21.3m
50
51
52
53
54
55
56
35.2m×21.9m
57
58
1、 某设计使用年限为50年工业厂房楼盖,采用整体式钢筋混凝土构造,楼盖梁布置如图所示。
2、材料选用:
(1)、混凝土:采用C25( N/,N/)。
(2)、钢筋:主梁及次梁受力筋用HRB335级(N/),板内及梁内其他钢筋可以采用HPB300(N/)。
二、板计算
板按考虑塑性内力重分布办法计算。板/=5920/=2.96<3,宜按双向板设计,本例按单向板计算。
板厚度按构造规定曲h=/30=/30=67<80,取h=80mm。次梁截面高度取 h=450mm> /15=5920/15=395mm ,截面宽度b=200mm,板尺寸及支撑状况如图所示。
(a)
(1)、荷载
荷载原则值
20mm水泥砂浆面层 0.02m×20kN/=0.4kN/
80mm钢筋混凝土板 0.08m×25kN/=2.0kN/
三夹板顶棚 0.18
=2.58kN/
线恒荷载设计值 g=1.2×2.58=3.096
线活荷载设计值 q=1.3×5=6.5
共计 9.596
(2) 、内力计算
计算跨度:
边跨 +h/2=1630+80/2=1670=1.67m
+a/2=1630+120/2=1.69m
取=1.67m。
中间跨 =2m-0.20m=1.8m
跨间差(1.8m-1.67m)/1.67m=7.7%<10%,阐明可按等跨持续板计算内力(为简化起见统一取1.8m)。取1m板宽作为计算单元,计算简图如上。
持续板截面弯矩计算
截面
边跨跨内
离端第二支座
离端第二跨跨内及中间跨跨内
中间支座
弯矩计算系数
-
-
/(KN·m)
2.43
-2.43
1.94
-2.22
(3) 、持续板各截面配筋计算
b =1000mm,h =80mm,有效高度=80mm-20mm =60mm,=1.0;持续板各截面配筋计算如下表:
持续板各截面配筋计算
板带部位截面
边区板带(①~②、⑤~⑥轴线间)
中间区板带(②~⑤轴线间)
边跨跨内
离端第二支座
离端第二跨跨内及中间跨跨内
中间支座
边跨跨内
离端第二支座
离端第二跨跨内、中间跨跨内
中间支座
M / KN·m
2.43
-2.43
1.94
-2.22
2.43
-2.43
1.940.8
=1.552
-2.220.8
= -1.776
0.057
0.057
0.046
0.052
0.057
0.057
0.036
0.042
0.059
0.059
0.047
0.053
0.059
0.059
0.037
0.043
/
156
156
124
140
156
156
98
114
选配钢筋
Φ6
@170
Φ6
@170
φ6
@200
Φ6
@200
Φ6
@170
Φ6
@170
φ6
@200
φ6
@200
实配钢筋面积/
166
166
141
141
166
166
141
141
中间区格板带(②~⑤轴线间)存在内拱作用,其弯矩值需折减20%。
持续板配筋示意图如图:
板配筋图和钢筋下料表如下图:
三、次梁计算
次梁按考虑塑性内力重分布办法计算。
取主梁高度h=650mm>6000/12=500mm,梁宽b=250mm。次梁关于尺寸及支撑状况如图所示。
(1) 、荷载
恒载设计值
由板传来荷载 3.096×2m=6.192
次梁自重 1.2×25×0.2m×(0.45m-0.08m)=2.22
=8.412
活载设计值
板传来活载 q =6.5×2m=13
共计 g + q =21.412
(2) 、内力计算
计算跨度
边跨 +a/2=5.675+0.24/2=5.795
1.025=1.025×5.675=5.817
取 =5.795m
中间跨 ==5.67m
跨度差 (5.795m-5.76m)/5.67m=2%<10%
可以按等跨计算内力。统一取=5.795m
计算简图如图所示。
持续次梁各截面弯矩及剪力计算:见表
持续次梁弯矩计算表
截面
边跨跨内
离端第二支座
离端第二跨跨内及中间跨跨内
中间支座
弯矩计算系数
-
-
/(KN·m)
65.37
-65.37
43.02
-49.17
持续次梁剪力计算
截面
端支座内侧
离端第二支座外侧
离端第二支座内侧
中间支座外侧、内侧
弯矩计算系数
0.45
0.6
0.55
0.55
/KN
54.68
72.88
66.8
66.8
(3) 、持续次梁各截面承载力计算
次梁跨内截面按T形截面计算。T形截面翼缘计算宽度为:
边跨: ==1/3×5795mm=1932mm<=200mm+1800mm=mm
离端第二跨、中间跨: ==1/3×5670mm=1890mm
梁高 h=450mm,=450mm-35mm=415mm, 翼缘厚(即板厚) =80mm
鉴别T形截面类型:
则=689 KN·m 故各跨内截面属于第一类T形截面
支座处截面按矩形截面计算。第一内支座按布置两排纵筋考虑,取=450mm-60mm=390mm,
其她中间支座按布置一排纵筋考虑,取=450mm-35mm=415mm。
持续次梁正截面及斜截面承载力计算分别见表:
持续次梁正截面承载力计算表
截面
边跨跨内
离端第二支座
M / (KN·m)
65.37
-65.37
0.016
0.18
0.016
0.2<0.35
()/
478
658
选配钢筋
316
218+114
实配钢筋面积/
603
663
截面
离端第二跨跨内及中间跨跨内
中间支座
M / KN·m
43.02
-49.17
0.011
0.12
0.011
0.13<0.35
()/
342
428
选配钢筋
216
218
实配钢筋面积/
402
509
持续次梁斜截面承载力计算
截面
端支座内侧
离端第二支座外侧
V / KN
54.68
72.88
246925>V
232050>V
73787>V
69342<V
选用箍筋
2φ8
2φ8
101
101
<0
3075
实配箍筋间距
200
200
截面
离端第二支座内侧
中间支座外侧、内侧
V / KN
66.8
66.8
232050>V
246925>V
69342>V
73787>V
选用箍筋
2φ8
2φ8
101
101
<0
<0
实配箍筋间距
200
200
次梁配筋示意图如下图:
次梁配筋图如下图;
1:50
1:25
钢筋下料表如图:
六、 主梁计算
主梁按弹性理论计算。
柱高H = 4m,柱截面尺寸为300mm×300mm。主梁关于尺寸及支承状况如图所示。
(1) 荷载
恒载设计值
由次梁传来荷载 8.421×5.92m=49.8
主梁自重 1.2×25×0.25m×(0.65m-0.08m)×2m=8.55
(折算为集中荷载)
=58.35
活载设计值
次梁传来活载 Q =13×5.92m=76.96
共计 G+Q =135.31
(2) 内力计算
边跨
取
中间跨
取
计算跨度差:(5.895m-5.87m)/5.87m=2%<10% ,可按等跨持续梁计算。
(3)计算简图
由于主梁线刚度较柱线刚度大得多,故主梁可视为铰支柱顶上是持续梁,其计算简图为:
(4)内力组合及内力计算
采用等跨持续梁内力系数表进行内力计算,跨内和支座截面最大弯矩及剪力按下式计算:
,
。
(边跨取=5.87m,中跨取5,985,支座B取=5.9275m)
持续主梁弯矩计算表(KN·m)
序号
计算简图
边跨跨内
中间支座
中间跨跨内
①
②
③
④
⑤
最不利荷载组合
①+②
214.13
-153.02
-37.27
①+③
63.34
-153.02
115.52
①+④
187.02
-234.22(-132.95)
101.70
①+⑤
70.04
-132.95(-234.22)
101.7
持续主梁剪力计算表(KN)
序号
计算简图
端支座
中间支座
①
②
0
④
⑤
最不利荷载组合
①+②
109.42
-161.2
58.35(73.93)
①+④
95.80
-174.82(-118.22)
152.40(80.78)
①+⑤
35.92
-80.78(-152.40)
118.22(174.82)
由上述计算表可绘出持续主梁弯矩包络图和剪力包络图,如下图所示:
(5) 截面承载力计算
主梁跨内截面按T形截面计算,其翼缘计算宽度为:
边跨:==1/3×5870=1957mm<=250mm+5700mm=5950mm
离端中间跨:==1/3×5985mm=1995mm<=250mm+5700mm=5950mm
梁高h=650mm,=650mm-35mm=615mm,翼缘厚=80mm
鉴别T形截面类型:弯矩设计值取M=320.57KN·m,翼缘计算宽度取=2100mm
则=1.0×11.9×1995mm×80mm×(615mm-80mm/2)
=1092 KN·m>M=214.13KN·m
故各跨内截面属于第一类T形截面。
跨内负弯矩按矩形截面布置一排纵筋考虑,取=650mm-60mm=590mm。
支座处截面按矩形截面计算。支座负弯矩考虑按布置两排纵筋考虑,取=650mm-80mm=570mm,
持续主梁正截面承载力计算表
截面
边跨跨内
中间支座
M / KN·m
214.13
-234.22
20.3
/ KN·m
213.92
0.024
0.22
0.024
0.25
()/
1168
1413
选配钢筋
420
320+218
实配钢筋面积/
1256
1451
截面
中间跨跨内
M / KN·m
115.52
-37.27
0.013
0.031
0.013
0.031
()/
632
182
选配钢筋
216+118
212
实配钢筋面积/
657
226
持续主梁斜截面承载力计算
截面
端支座内侧
离端第一支座外侧
离端第二支座外侧
V / KN
109.42
174.82
152.4
457406>V
423940>V
423940>V
136683>V
126680<V
126680<V
选用箍筋
2φ8
2φ8
2φ8
101
101
101
<0
323
604
实配箍筋间距
200
200
200
6)主梁附加箍筋计算
由次梁传至主梁所有集中力为:G+Q=49.8KN+76.96KN=126.76KN,
则 取m=5
附加箍筋范畴 mm
主梁配筋示意图:
主梁配筋图和钢筋下料表分别如下图:
1:50
1:25
