1-2000大比例尺数字测图-测量毕业设计.doc

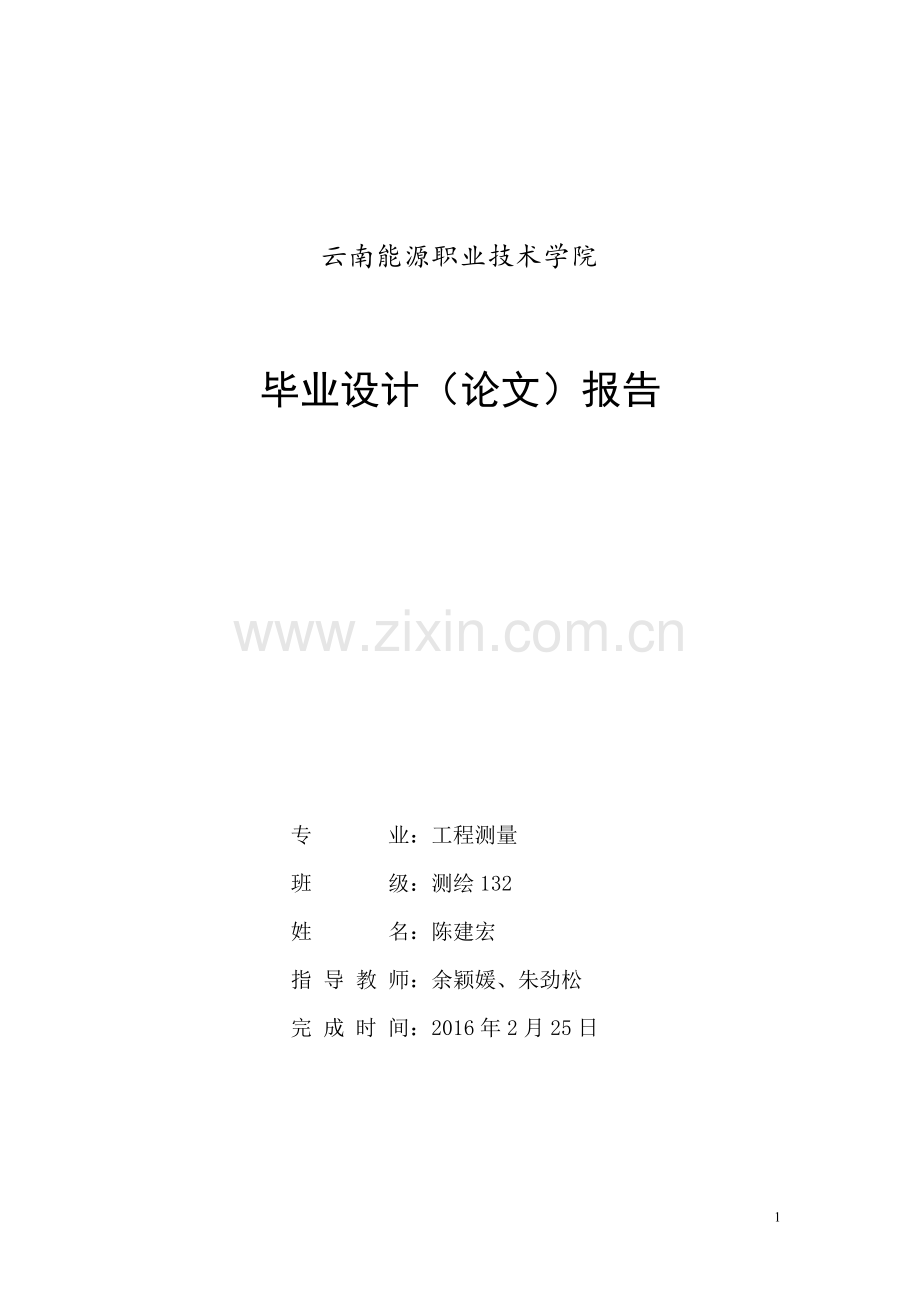

云南能源职业技术学院

毕业设计（论文）报告

专 业：工程测量
班 级：测绘132
姓 名：陈建宏
指 导 教 师：余颖媛、朱劲松
完 成 时 间：2016年2月25日

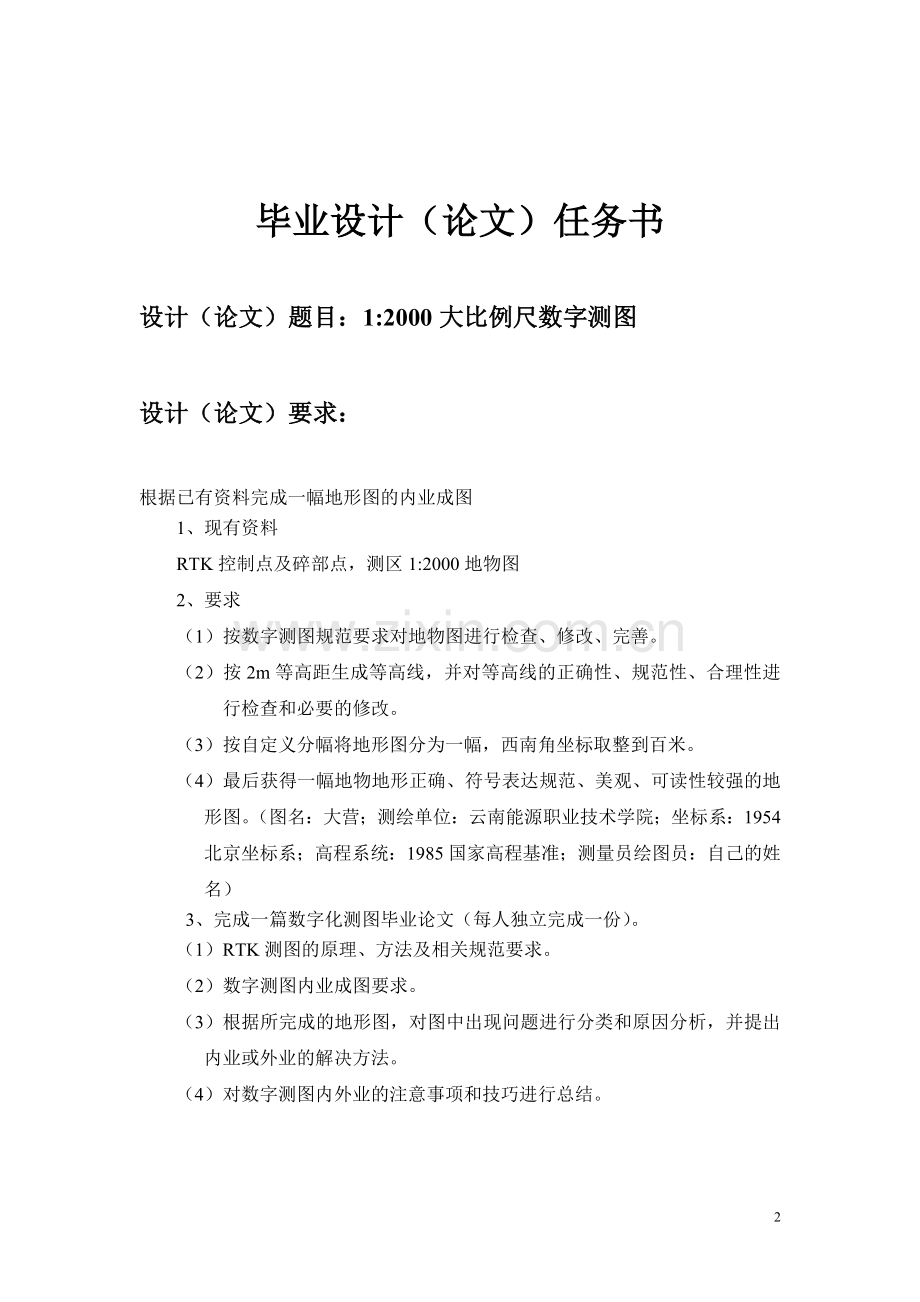

毕业设计（论文）任务书

设计（论文）题目：1:2000大比例尺数字测图

设计（论文）要求：

根据已有资料完成一幅地形图的内业成图
1、现有资料
RTK控制点及碎部点，测区1:2000地物图
2、要求
（1）按数字测图规范要求对地物图进行检查、修改、完善。
（2）按2m等高距生成等高线，并对等高线的正确性、规范性、合理性进行检查和必要的修改。
（3）按自定义分幅将地形图分为一幅，西南角坐标取整到百米。
（4）最后获得一幅地物地形正确、符号表达规范、美观、可读性较强的地形图。（图名：大营；测绘单位：云南能源职业技术学院；坐标系：1954北京坐标系；高程系统：1985国家高程基准；测量员绘图员：自己的姓名）
3、完成一篇数字化测图毕业论文（每人独立完成一份）。
（1）RTK测图的原理、方法及相关规范要求。
（2）数字测图内业成图要求。
（3）根据所完成的地形图，对图中出现问题进行分类和原因分析，并提出内业或外业的解决方法。
（4）对数字测图内外业的注意事项和技巧进行总结。

设计（论文）时间：2015年12月01日-------2016年4月30日

设计（论文）人签名：

设计（论文）指导人签名：

专业系（部）签章：　　　　　　　教学院副长签章：

年 月 日

毕业设计（论文）评阅书

指导人评语：

评阅人：
年 月 日
评阅人评语：

评阅人：
年 月 日

毕业设计（论文）成绩评定书

专业班级：工程测量 姓 名：陈建宏
毕业设计（论文）题目：1:2000大比例尺数字测图目录

经毕业设计及答辩，评定 同学的毕业设计（论文）成绩为 。

毕 业 设 计 答 辩 委 员 会

主任委员：

副主任委员：

日期： 年 月 日

毕业设计（论文）说明书

1、毕业实习情况说明

2、资料收集情况说明（资料清单）
RTK控制点及碎部点，测区1:2000地物图
对于资料的话,由于我们是要求用实习时的资料,所以大部分都是关于校内调查的数据库建库的资料,只能做一些参考。

3、设计过程说明
首先，分析论文题目，准备图件资料、数据等；其次，搜集、学习相关工作基本理论、方法、规范等；再次，写出论文提纲；之后，写出论文初稿，发给指导老师。最后，根据指导老师的要求进行修改，在上交指导老师。

4、设计成果
设计成果就是：毕业论文及附件（图纸、数据）

1:2000大比例尺数字测图
目录
摘要..................................................................................
绪论..................................................................................
一、数字化测图原理......................................................
1.数字化测图原理
2.数字化测图的流程
二、数字化测图的方法及特点.......................................
1.数字化测图的方法
2.数字化测图的特点
三、数字化测图的相关规范...........................................
四、数字化测图野外实测...............................................
1.数字化测图的采集
2.RTK基本原理、操作程序、相关规范要求
2.1 RTK的基本原理
2.2 RTK的操作程序
2.3 RTK的相关规范要求
3.全站仪基本原理、操作程序、相关规范要求
3.1全站仪的基本原理
3.2全站仪的操作程序
3.3全站仪的相关规范要求
五、数字化测图内业成图...............................................
1.内业成图的绘制
2.地形图的检查
3.地形图的修改
六、数字化测图内、外业的注意事项及技巧................
七、主要问题及总结........................................................

参考文献............................................................................
致谢....................................................................................

26

1:2000大比例尺数字测图
（云南能源职业技术学院测量132 201301110220 陈建宏）

摘要:
数字测图是以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图绘图、输出、管理的测绘系统。以数字形式存贮在磁盘光盘等介质上的地图。主要作业过程三个步骤:数据采集、数据处理及地形图的数据输出打印图纸提供软盘等数据采集输入成图绘图输出管理。数字测图使地形图测绘实现了数字化、自动化。所采用的仪器主要是RTK、全站仪。采用RTK控制点及碎部点、测区1:2000地物图、南方Cass完成修改和修缮任务。

关键词:数字测图、大比例尺、Cass、修改。

绪 论

随着电子全站仪、RTK技术的发展逐步成熟，以及电子计算机的普及，地形图的成图方法正在逐步地由传统的白纸法成图向数字测图方向发展。特别是在我国的东部沿海发达地区，数字测图几乎已占据了大部分的地形图测绘市场，数字化测图以其成图精度高、成图周期短、即用即测，快速建立城市大比例尺基础地理信息数据库等特点，已经被一些城市建设规划管理的领导所青睐和引用，随着测绘科学技术的发展，全数字地形图测在现代机助制图技术支持下已经发展成为了高新的制图技术。而全站仪作为当前应用最为广泛的测绘仪器，是电子技术与光学技术结合发展的光电测量仪器，集测距仪、电子经纬仪的优点于一体。因此全站仪也是目前实用的大比例尺数字化测图。
数字测图(Digital Surveying and Mapping，DSM)系统是以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。利用全站仪、GPS等设备进行数据采集，为GIS提供数据源，广泛用于测量工程、水文、工民建、道路桥梁、水利水电工程等建设领域。数字地图(Digital Map)以数字形式存贮在磁盘、磁带、光盘等介质上的地图。数字测图主要作业过程为三个步骤：数据采集、数据处理及地形图的数据输出（打印图纸、提供软盘等）。
随着测绘科学技术的发展，全数字地形测图在现代机助制图技术支持下已经发展成为了高新的制图技术。而全站仪作为当前应用最为广泛的测绘仪器，是电子技术与光学技术结合发展的光电测量仪器，集测距仪、电子经纬仪的优点于一体。因此全站仪也是目前实用的大比例尺数字化测图工具。
任务概况：针对我们即将走出校门的大三学生，为了夯实我们的基本技能，使我们在工作单位工作的更加顺利和自如，更好的展现我们云南能源职业技术学院工程测量技术专业的专业素养，系里组织了这次毕业实习---校园地形测量工程地形图测绘任务。

一、 数字化测图原理
1. 数字化测图原理的介绍
数字测图是以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图绘图、输出、管理的测绘系统。以数字形式存贮在磁盘光盘等介质上的地图。数字测图实质是一种全解析机助测图方法，在地形测绘发展过程中，它是一次根本性的技术变革，这种变革主要体现在：图解法测图的最终目的是地形图，图纸是地形信息的唯一载体。
2. 数字化测图的流程
主要作业过程三个步骤:数据采集（野外数据采集、室内数据采集）、数据处理及地形图的数据输出打印图纸提供软盘等数据采集输入成图绘图输出管理。
二、 数字化测图的方法及特点
1. 数字化测图的方法
将采集的各种有关的地物和地貌信息转化为数字形式,通过数据接口传输给计算机进行处理,得到内容丰富的电子地图,需要时由电子计算机的图形输出设备(如显示器、绘图仪)绘出地形图或各种专题地图。数字化测图的运行示意图数据采集点位信息 特征信息数据传输、绘草图数据处理、地物模型、地貌模型、屏幕编辑、绘图文件存盘地图。
2. 数字化测图的特点
2.1测图过程自动化
数字测图使野外测量自动解算、自动记录、自动成图、自动绘图，
并向用图者提供可处理的数字地图，用户可自动提取图、数信息。
2.2图形实现数字化
用磁盘保存的数字地图，存储了图中具有特定含义的数字，文字，符号等各类数据信息，可方便地传输，处理和供多用户共享。
2.3点位精度高
数字测图的图跟点的测定误差和展绘误差较于传统的平板白纸测图较小；数字测图的高精度为地籍、管网、房产测量、工程规划设计等工作提供了保障。
2.4测图作业劳动强度降低
传统的测图方式主要是手工作业，外业测量人工记录，人工绘制地形图，人工计算（坐标、距离、面积等），而采用全站仪观测碎部点时，观测效果提高，减下搬站工作量，并且快捷、方便、准确。
2.5便于成果更新
数字测图的成果是以点的定位信息和属性信息存入计算机的，当实地有变化时，只需输入变化信息的坐标、编码，经过编辑处理，很快便可以得到更新的地图，从而保证地图的可靠性与现势性。
2.6能以各种形式输出成果
计算机与显示器、打印机联机，绘图精度要求不高时，可用打印机打印图形；与绘图仪联机时，可绘制各种比例尺的地形图、专题图；可以从显示器上观看不同视角的立体图，可以输出立体景观图等。
2.7方便成果的深加工利用
数字测图分层存放，可使地面信息无限存放，不受图面负载量的限制，从而便于成果的深加工利用，拓宽测绘工作的服务面。可在CASS软件或数字地籍图的基础上得到体现。
2.8可作为GIS的重要信息源
。数字地图能提供现势性强的地理基础信息，经过一定的格式转换，其成果即可直接进入GIS数据库并更新GIS数据库。GIS以空间信息查询检索功能、空间分析功能及辅助决策功能，在国民经济、办公自动化及人们日常生活中得到广泛应用
三、 数字化测图的相关规范
1. 《城市测量规范》（GJJ8—1999)。
2. 《国家三、四等水准测量规范》（GB12898—91）。
3. 《1:500、1：1000、1：2000地形图图式》（GB/T7929—1995）。
4. 《全球定位系统城市测量技术规程》（GJJ73—97)。
5. 《大比例尺地形图机助制图规范》（GB14912—94)。
6. 《1:500、1：1000、1：2000地形图数字化规范》（GB/T17160—1997）。
7. 其余未提及的，按《城市测量规范》（GJJ8—99)、《1:500、1：1000、1：2000地形图图式》（GB/T7929—1995）要求为准。
四、数字化测图野外实测
1.数字化测图的采集
地面数字测图的地形数据采集主要利用全站仪、RTK GPS等测量仪器在野外获取，地图数字化和数字摄影测量等方法的地形数据的采集主要是在室内利用手扶数字化仪、扫描数字化仪等在纸质地形图、航测像片、遥感像片上采集数据。
2.RTK基本原理、操作程序、相关规范要求
整体采用了碎部点和高程控制点法，对于视野开阔,地形平坦旷阔的地方，沟心不大，我们采用了RTK仪器去进行测点。
2.1 RTK的基本原理
RTK（Real Time Kinematic）实时动态测量技术，是以载波相位观测为根据的实时差分GPS（RTDGPS）技术，它是测量技术发展里程中的一个突破，它由基准站接收机、数据链、 流动站接收机三部分组成。在这一系统中，基准站以及移动站同时接收4颗以上的卫星（初始化则要求5颗）进行载波相位观测。而设置在坐标精确的已知点上的基准站，在跟踪载波相位测量的同时通过数据链将测站坐标、观测值、卫星跟踪状态及接收机工作状态发射出去。另一台或者若干台接收机则作为移动站在各待定点上依次设站观测，移动站在接受GPS信号进行载波相位观测的同时，还通过数据链接收来自基准站的载波相位差分机器数据，现场实时解算WGS-84坐标系的坐标。
2.2 RTK的操作程序
在基准站上安置1台接收机为参考站， 对卫星进行连续观测，并将其观测数据和测站信息，通过无线电传输设备，实时地发送给流动站，流动站GPS接收机在接收GPS卫星信号的同时，通过无线接收设备，接收基准站传输的数据，然后根据相对定位的原理，实时解算出流动站的三维坐标及其精度（即基准站和流动站坐标差△X、△Y、△H，加上基准坐标得到的每个点的WGS－84坐标，通过坐标转换参数得出流动站每个点的平面坐标X、Y和海拔高H）。
注意：为了让主机能搜索到多数量卫星和高质量卫星，基准站一般应选在周围视野开阔，避免在截止高度角15度以内有大型建筑物；避免附近有干扰源，如高压线、变压器和发射塔等；不要有大面积水域；为了让基准站差分信号能传播的更远，一般把基站地势高的地方。
2.3 RTK的相关规范要求
2.3.1一般规定
①RTK控制测量前，应根据任务需要，收集测区高等级控制点的地心坐标、参心坐标、坐标系统转换参数和高程成果等，进行技术设计。
②RTK平面控制点按精度划分等级为：一级控制点、二级控制点、三级控制点。RTK高程控制点按精度划分等级为五等高程点。
③平面控制点可以逐级布设、越级布设或一次性全面布设，每个控制点宜保证有一个以上的等级点与之通视。
④RTK测量可采用单参考站RTK测量和网络RTK测量两种方法进行。在通信条件困难时，也可以采用后处理动态测量模式进行测量。
⑤已建立CORS网的地区，宜优先采用网络RTK技术测量。
⑥RTK测量卫星的状态应符合下表规定：
观测窗口状态
截止高度角15°以上 的卫星个数
PDOP值
良好
≥6
<4
可用
5
≤6
不可用
<5
>6
2.3.2 RTK平面控制点测量
RTK平面控制点测量主要技术要求应符合下表规定：
等 级
相邻点间距离（m）
点位中误差（cm）
边长相对 中误差
与参考站 的距离（km）
观测次数
起算点等级
一级
≥500
≤±5
≤ 1/20000
≤5
≥4
四等及以上
二级
≥300
≤±5
≤1/10000
≤5
≥3
一级及以上
三级
≥200
≤±5
≤1/6000
≤5
≥2
二级及以上
注：1.点位中误差指控制点相对于起算点的误差。
2.采用单参考站RTK测量一级控制点需更换参考站进行观测，每站观测次数不少于2次。
3.采用网络RTK测量各级平面控制点可不受流动站到参考站距离的限制，但应在网络有效服务范围内。
2.3.3 RTK平面控制点坐标的测定
①RTK控制点平面坐标测量时，流动站采集卫星观测数据，并通过数据链接收来自参考站的数据，在系统内组成差分观测值进行实时处理，通过坐标转换方法将观测得到的地心坐标转换为指定坐标系中的平面坐标。
②RTK平面控制点测量参考站的技术要求
Ⅰ自设参考站如需长期和经常使用，宜埋设有强制对中的观测墩。
Ⅱ自设参考站应选择在高一级控制点上。
Ⅲ用电台进行数据传输时，参考站宜选择在测区相对较高的位置。用移动通信进行数据传输时，参考站必须选择在测区有移动通信接收信号的位置。
Ⅳ选择无线电台通讯方法时，应按约定的工作频率进行数据链设置，以避免串频。
Ⅴ应正确设置随机软件中对应的仪器类型、电台类型、电台频率、天线类型、数据端口、蓝牙端口等。
Ⅵ应正确设置参考站坐标、数据单位、尺度因子、投影参数和接收机天线高等参数。
2.3.4 RTK高程控制点测量
①RTK高程控制点的埋设一般与RTK平面控制点同步进行。
②RTK高程点控制测量主要技术要求应符合下表规定：

等 级
高程中误差
与基准站的距离（km）
观测次数
起算点等级
五等
≤±3cm
≤5
≥3
四等水准及以上
2.3.5 RTK高程控制点高程的测定
①RTK控制点高程的测定，是将流动站测得的大地高减去流动站的高程异常获得。
②流动站的高程异常可以采用数学拟合方法、似大地水准面精化模型内插等获取。当采用数学拟合方法时，拟合的起算点平原地区一般不少于6点，拟合的起算点点位应均匀分布于测区四周及中间，间距一般不宜超过5km，地形起伏较大时，应按测区地形特征适当增加拟合的起算点数。当测区面积较大时，宜采用分区拟合的方法。
③RTK高程控制点测量参考站的技术要求。
④RTK高程控制点测量流动站的技术要求。
⑤RTK高程控制点测量高程异常拟合残差应≤±3cm。
⑥RTK高程控制点测量设置高程收敛精度应≤±3cm。
⑦RTK高程控制点测量流动站观测时应采用三角架对中、整平，每次观测历元数应大于20个，各次测量的高程较差应满足≤±4cm要求后取中数作为最终结果。
⑧ 当采用似大地水准面精化模型内插测定高程时，似大地水准面模型内符合精度应小于±2cm。如果当地某些区域高程异常变化不均匀，拟合精度和似大地水准面模型精度无法满足高程精度要求时，可对RTK测量大地高数据进行后处理或用几何水准测量方法进行补充。

2.3.6 RTK地形测量技术要求
①RTK地形测量主要技术要求应符合下表规定：

等 级
点位中误差（图上mm）
高程中误差
与基准站的距离（km）

观测次数
起算点等级

图根点

≤±0.1

1/10等高距

≤7

2

平面三级、 高程五等以上

碎部点

≤±0.3
相应比例尺成图要求

≤10

1
平面图根、高程五等以上
注意：1.点位中误差指控制点相对于起算点的误差。
2.采用网络RTK测量可不受流动站到参考站间距离的限制，但宜在网络覆盖的有效服务范围内。
②RTK图根点测量
Ⅰ图根点标志宜采用木桩、铁桩或其他临时标志，必要时可埋设一定数量的标石。
ⅡRTK图根点测量时，地心坐标系与地方坐标系的转换关系的获取方法参照，也可以在测区现场通过点校正的方法获取。
ⅢRTK平面控制点测量流动站观测时应采用三角架对中、整平，每次观测历元数应大于10个。
ⅣRTK图根点测量平面坐标转换残差应≤图上±0.07mm。RTK图根点测量高程拟合残差应不大于1/12等高距。
ⅤRTK图根点测量平面测量两次测量点位较差应≤图上±0.1mm，高程测量两次测量高程较差应≤1/10等高距，两次结果取中数作为最后成果。
2.3.7 RTK碎部点测量
① RTK碎部点测量时，地心坐标系与地方坐标系的转换关系的获取方法可以在测区现场通过点校正的方法获取。
②当测区面积较大，采用分区求解转换参数时，相邻分区应不少于2个重合点。
③ RTK碎部点测量平面坐标转换残差应≤图上±0.1mm。RTK碎部点测量高程拟合残差应≤1/10等高距。
④RTK碎部点测量流动站观测时可采用固定高度对中杆对中、整平，每次观测历元数应大于5个。
⑤连续采集一组地形碎部点数据超过50点，应重新进行初始化，并检核一个重合点。当检核点位坐标较差≤图上0.30mm时，方可继续测量。
RTK图根点平面检测精度要求

等级

边长校核

角度校核

坐标校核
测距中误差(mm)
边长较差的相对误差
测角中误差 ( ″)
角度较差限差
平面坐标较差 （mm）
图根
≤±20
≤1/3000
≤±20
60
≤±图上0.1
RTK图根点高差检测精度要求
等级
高程检核高差（mm）
图根
≤D50
注： D为检测线路长度，以km为单位。
3.全站仪基本原理、操作程序、相关规范要求
采用了碎部点法，密林较多，地形凹凸不平，沟心大，我们采用了全站仪仪器去进行测点。
3.1全站仪的基本原理
全站仪是在电子经纬仪和电子测距技术基础上发展起来的一种智能化测量仪器，是由电子测角、电子测距、电子计算机和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能仪器，该仪器能较完善地实现测量和处理过程的一体化。
3.2全站仪的操作程序
3.2.1定向
①其中一点设站，架全站仪，另一点放棱镜；
②点击数据采集，输入测站点的坐标和仪器高，
③输入定向点（就是不架仪器的一点）坐标，棱镜高输不输都行。
④仪器瞄准棱镜，点击测量，看一下显示的坐标和输入点的坐标差别大不大， 不大的话定向完成。差别太大重复2、3步骤。
3.2.2 测图
①确定棱镜高，根据地形调节。
②将棱镜高输入仪器，将棱镜立在所需跑点的地方，点击测量，保存坐标。
③然后同上第二步，需随时注意棱镜高。
④测图完成后，导出全站仪数据，用cass作图，然后进行修改。
3.3全站仪的相关规范要求
①测图单元的划分，尽量以自然分界为界，如河流、道路等等以便于地
形图的施测，也减少了接边的问题。
②能够测量到的点尽量实测，尽量避免用钢尺量取。因为用全站仪所测
量的速度远非皮尺量取所能比的，而且精度也会高些。
③实地数据采集时，配合要默契，不在测站可视范围，则通过使用对讲
机来传递信息，跑棱镜的人要将自己所要采集的地形地物数据点信息及时报告给测站人员，以确保数据记录的真实性。
④由于数字测图很多工作是在计算机上完成的，所以如何加强检核是每个单位所必须解决的。特别是在测区远离内业地点时，必须有一定的措施。
⑤尽量在测站的可视氛围进行数据采集，在通视不良的地方或者需要通过举高支杆来观测的时候，则引点到附近设站进行采集数据，避免由于支杆偏离地形地物点位而带来的人为误差。
⑥进行数据采集时，一定要注意实地的地物地貌的变化，尽可能地详细记
录，不要把疑问点带回到内业处理。
五、数字化测图内业成图
1.内业成图的绘制
1.1.内业成图：以“规范成果”为目标，“规范成果”贯穿整个成图过程，按照规范来完成内业。
1.2在用CASS8.0软件前，要进行相关参数的设置列如：设置“高程点字高、高程注记位数、填充符号间距以及图框设置等”。
1.3 对照草图成图，时刻检查平面图的相互关系，特别是陡坎方向、地物相对关系等。
1.4建立DTM：对错误的高程点必须在数据表里就删掉；对坎下坎上的点不清楚的地方要到测区重新观测后，再成图。特别是坎下的点要密点，便于生成等高线，将地性线绘制好，保留主要的地类界线。
1.5地区面积大的要分片建立DTM网，编辑三角网，对多余的三角网进行检查，修剪。
1.6修剪好多余的三角网后，生成等高线，但是注意不要把等高线拟合，这样方便修剪和调整等高线，接着检查等高线，编辑等高线。
1.7检查等高线时注意等高线不能穿过相关的地物、地貌，但是有些情况下可以穿过。
1.8 地物图面编辑：加方格网、分幅方格，移动高程、移动植被，检查分幅线上的高程点，房屋属性注记等。
1.9图面室内总体检查，编辑图幅。
1.10 分幅，图纸打印，实地检查，将检查的成果室内进行修改。
1.11提交成果经检查，验收，再存档，提交。
2.地形图的检查
对于野外实测回来的地形图，得进行全图查阅，看其是否哪里有不规范或者不合格的，标记好后，要不内业处理，要不外业重测。
3.地形图的修改
①点位稀疏
原因：跑点人员漏跑了或认为那是平坦的或者此处是大片树林无法跑尺打点，只打了边界的点，中间未曾打点。
修改方法：内业：把边界的等高线进行合理的修剪。
外业：根据地形的走向合理的多打几个点，或者当天打好的位置应该做好标记，避免第二天跳过一段位置而出现漏打点的情况。

②点位密集
原因：多组跑点，打重复了或跑点人员不太会。
修改方法：内业：可以适当删除一些点。
外业：在外业测图时，跑点人员一定要先看好实地地形那些地方应该打点，避免出现太过点位密集。（若是多组同时打点应规划好各自区域）

③等高线不能穿过地物
原因：因为三角网是随意三个点就自动构成，所以地物附近的碎部点构成三角网时生成的等高线就有可能穿过地物。
修改方法：如有过地物的等高线，应把其修剪，修剪完成时等高线的线头和地物要保持一定距离。

④计曲线重合
原因：点位打少了，等高线生成时无法识别。
修改方法：把等高线断开，连接起来或者拖动计曲线上的点完成或者检查高程点。

⑤DTM三角网生成不合理
原因：此处并无碎部点，而边界范围存有点，由于三角网就是将任意三个点组成一个三角形，然后相当于建立三角网这个模型，由等高线去等分，然后确定等高线所在的位置。因此由于两边的点，所以此处生成了三角网。
修改方法：根据图形观察，在生成三角网以后要删除不合理的三角网。记得“修改结果存盘”这个布棸。

⑥部分等高线圆滑程度不规则
原因：因为跑点时是随意的，有可能出现导致内业生成等高线时部分等高线过于尖锐或靠近了临近的等高线
修改方法：适当调整突出线条，若当等高线上点不够时，应在等高线内插点修改。

⑦没有标注示坡线
原因：分析地形图时，没有分辨山谷或山脊进而没有注记。
修改方法：根据两条等高线之间的高程，标注合理的示坡线。

⑧自检工作不利
相对于常规测图而言，在图纸审核中，数字化成图的过程发现的缺陷要多一些。除了上述问题之外，主要是绘图人员的自检工作要加强。如注记或植被符号压线和覆盖地物的现象以及坎（沟）上的高程注于坎下或下面的高程注在上面的现象。还有图式符号使用不正确等，这种现象只要经过仔细自检，应该都可以避免，而这类问题都与制图人员的责任心有很大的关系，并且跑点人员必须尽心。
六、数字化测图内、外业的注意事项及技巧
1.数字化测图内业图形编辑主要依靠外业记录，外业测量时，记录员应详细记清测点点号、点的属性、连线关系，必要时绘制草图。否则，内业处理时，容易造成错乱。弄清碎步点之间的关系地形复杂时还需绘出草图，以协助绘图人员作好绘图工作。
2.数字化测图等高线的勾绘完全取决于野外的测点，因此在地貌测绘时，立尺员应合理选择地貌特征点，并认真了解观察地形，复杂地区应简单绘制地形草图，以便使勾绘的等高线更加符合测区情况。
3.在内业图形编辑时，各类地物符号应严格按照地形图图式要求进行编辑。绘图软件中地物符号一般按控制点、居民地、独立地物、交通设施、管线设施、水系设施、地貌土质、植被园林、境界线分类，在此基础上，每大类又包含许多项。因此，在外业测量记录时要准确，在内业图形编辑时，根据地物的类别选取对应的地物符号进行编辑，以满足数字化成图的规范要求。
4.图形编辑应遵循“不清楚不绘制”的原则，对记录不清的暂时不编辑，经外业检查后再进行编辑处理。
5.地物编辑应遵循“边编辑边注记”的原则，而地貌也要做好标注，对于大测区来说，野外采集的信息很多，为避免错误，每编辑完一个完整的地物，应及时加上必要的符号和文字注记。
6.三角网的编辑要重视，编辑好三角网，绘制成的图效果更好。
7.解决等高线既光滑而文件容量又小又可任意编辑这个矛盾的方法有多种，我的方法就是“删除复合线多余点（并设置阀值为多少）”，但这一步是在拉好等高线之后再做，之后才能修剪过房子、路等的等高线。
8.在单坡面的地形中，如果实测点相对稀少，再通过外业实测，最后让加的点参与建模，再生成等高线。这样才能避免点线矛盾，严重不符合地形等问题。
9.等高线与陡坎的关系：等高线有时候能垂直于陡坎，即在交的地方不论坎上还是坎下都应该有一定的夹角，表示出地形的走向。
10.在测地形时，有些地物比较规则的，可以根据几何关系直接量得，但是只是少部分可以，这时要要做好标注，以免出错。
七、主要问题及总结
结合地形的实际情况，外业中分别用了RTK和全站仪两种仪器，整体采用了碎部点和高程控制点法，对于视野平坦旷阔的地方，沟心较小，我们采用了RTK仪器去进行测点；而对于密林较多，地形凹凸不平，我们采用了全站仪仪器去进行测点，这样在内业的处理过程中为我们节省了人力和时间，这当中我们应该熟练对仪器的掌握，为以后的工作打好基础。对于内业中需要去处理的问题，本设计主要用的是南方cass8.0，数字化成图方法，由cass生成的三角网，然后生成等高线，认真检查图，看其不符合规范的地方，对其进行修改校正，并举出例子写出错的原因和最终的修改方法，最后顺利完成数字化测图。
在本论文的完成过程中，准备工作的不足以及在学校所学知识明显没有了解全面，给我们实习及论文造成很大困扰，可也巩固了以前一知半解的操作，进一步提高了我的专业水平，对成图软件的使用也有了更深的了解，较好的将理论与实践相结合，为我以后的工作积累了经验，也奠定了基础。

参考文献
[1] 《地形测量》
[2] 《数字测图》
[3] 《控制测量》
[4] 《数字测图原理与方法》
[5] 《测绘技术设计规定》（CH-T1004-2005）
[6] 《测绘技术总结编写规定》（CH-T1001-2005）
[7] 《1:500、1：1000、1：2000地形图图式》
[8] 《1：500_1：1000_1：2000外业数字测图技术规程》
[9] 《全球定位系统实时动态（RTK）测量技术规范》
[10]《大比例尺地形图机助制图规范》
[11]《全站仪测量技术》
[12]《工程测量规范》（GB50026-2007）
[13]《国家三、四等水准测量规范》（GB-T12898-2009）
[14]《1：500_1：1000_1：2000_外业数字测图技术规程》（GBT_14912-2005）

致谢
历时三个周的时间终于将这篇论文写完，而我的大学生涯也即将圈上一个句号，匆匆而美丽的大学时光转瞬即逝，感谢大学里对我关心和帮助过的老师和同学。在毕业论文的写作过程中遇到了无数的困难和障碍，正是在我的指导教师余颖媛老师和朱劲松老师的悉心指导，渊博的专业知识下而顺利完成，老师严谨的治学态度、认真的讲解和耐心的指导给了我极大的帮助和影响。在论文完成过程中，给了我很多宝贵建议和指导，在此衷心感谢两位老师，并致以崇高的敬意。
在完成本设计期间，我的同学也给了我很大的帮助，他们为我们提供了大量的资料，并解答了设计中遇到的许多难题，而且对本设计提出了许多宝贵的意见 ，在此真诚的向所有帮助过我的人表示谢意。

最后祝愿老师、同学身体健康，生活美好，工作顺利。

陈建宏
二零一五年二十五号

1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究
2. 基于单片机的嵌入式Web服务器的研究
3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究
4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制
5. 基于MCS-51系列单片机的通用控制模块的研究
6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器
7. 单片机控制的二级倒立摆系统的研究
8. 基于增强型51系列单片机的TCP/IP协议栈的实现
9. 基于单片机的蓄电池自动监测系统
10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究
11. 基于单片机的作物营养诊断专家系统的研究
12. 基于单片机的交流伺服电机运动控制系统研究与开发
13. 基于单片机的泵管内壁硬度测试仪的研制
14. 基于单片机的自动找平控制系统研究
15. 基于C8051F040单片机的嵌入式系统开发
16. 基于单片机的液压动力系统状态监测仪开发
17. 模糊Smith智能控制方法的研究及其单片机实现
18. 一种基于单片机的轴快流CO〈,2〉激光器的手持控制面板的研制
19. 基于双单片机冲床数控系统的研究
20. 基于CYGNAL单片机的在线间歇式浊度仪的研制
21. 基于单片机的喷油泵试验台控制器的研制
22. 基于单片机的软起动器的研究和设计
23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究
24. 基于单片机的机电产品控制系统开发
25. 基于PIC单片机的智能手机充电器
26. 基于单片机的实时内核设计及其应用研究
27. 基于单片机的远程抄表系统的设计与研究
28. 基于单片机的烟气二氧化硫浓度检测仪的研制
29. 基于微型光谱仪的单片机系统
30. 单片机系统软件构件开发的技
