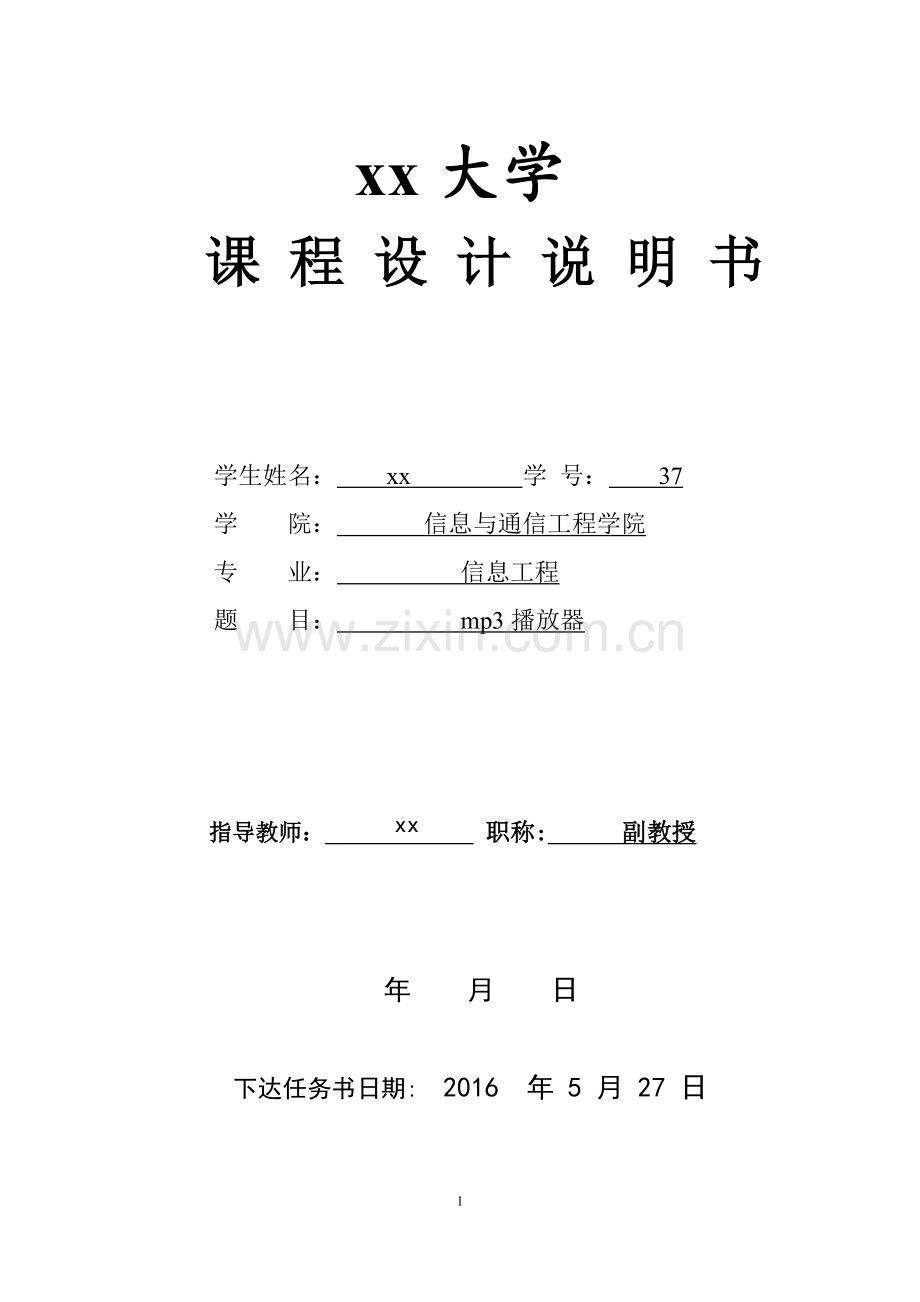

xx大学
课 程 设 计 说 明 书

学生姓名： xx 学 号： 37
学 院： 信息与通信工程学院
专 业： 信息工程
题 目： mp3播放器

xx

指导教师： 职称: 副教授

年 月 日

下达任务书日期: 2016 年 5 月 27 日

课 程 设 计 任 务 书
1．设计目的：
通过设计，明确音频机的设计思想和设计过程，扎实掌握VC、C++或C语言编程的整体框架和步骤，使学生具有一定综合分析问题和解决问题的能力。
2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：
功能说明：
具有播放MP3音乐的功能。
设计要求：
课程设计的目的在于培养学生的综合素质，要求学生做到：
(1)根据题目要求查阅有关资料，确定方案，写出设计方案；
(2)根据对选题的理解，消化查阅资料，给出相关设计的流程图；
(3) 在C语言、C++或VC环境下，实现各项功能；
(4) 对结果进行分析总结。
3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：
设计工作任务：
(1) 了解课题背景，掌握基本技术，制定程序设计框架。
(2) 完成设计内容：包括程序流程图和完成实现功能的程序代码，写出设计说明书。
(3) 设计答辩。
工作量的要求：
(1) 通过查阅资料了解与音频播放程序设计相关的基本理论、原理以及背景知识，理解选题意义；
(2) 掌握与音频播放程序相关的设计思想、原理、设计框架和步骤；
(3) 完成音频播放程序的功能和程序代码的实现；
(4) 通过实验验证程序代码的可行性；
(5) 给出设计总结。

课 程 设 计 任 务 书
4．主要参考文献：

Visual C++课程设计案例精编（第二版）
5．设计成果形式及要求：
程序运行结果；
课程设计说明书。
6．工作计划及进度：
2016年5月30日 ~ 2016年6月1日：查资料
2016年6月2日 ~ 2016年6月7日：在指导教师指导下设计方案及程序
2016年6月8日 ~ 2016年6月15日：学生上机调试程序，指导教师辅导
2016年6月16日~ 2016年6月18日：完成课程设计说明书
2016年6月19日：答辩
系主任审查意见：

签字：
年 月 日

目录
1.摘要---------------------------------------------------1
1.1）设计内容--------------------------------------------1
1.2）MCI简介--------------------------------------------1
1.2-①任务-----------------------------------------------2
1.2-②各模块功能设计-------------------------------------3
1．2-③操作步骤------------------------------------------4
1．2-④函数代码------------------------------------------5
2.课程设计分析与结果------------------------------------13
3.总结--------------------------------------------------14
参考文献------------------------------------------------14
15

1. 摘要
利用MFC应用程序、媒体控制接口MIC的基本知识，设计一个MP3播放器。要求能够播放常用Windows音频格式的文件；实现播放控制：播放、暂停、停止等；实现音量控制：静音、声音放大减小；实现播放列表管理：加入文件、加入目录、删除文件等功能
关键词：MP3播放器的设计
设计目的 利用VC++开发一个支持wav、mp3、wma等不同音频格式的媒体播放器。通过课程设计掌握多媒体编程的基本原理。

1) 设计内容
MP3播放器的设计是利用MFC应用程序、媒体控制接口MIC 的基本知识而设计的。(MFC 简介) MFC是Visual C++是核心。MFC类库将所有图形用户界面的元素如窗口、菜单和按钮等都以类的形式进行了封装，MFC AppWizard向导根据继承性利用MFC派生出自己的类，并对Windows应用程序进行了分解，利用MFC派生类对应用程序重新进行组装，同时还规定了应用程序中各个MFC派生类对象之间的相互联系，实现了标准Windows应用程序的功能，这就是向导生成的所谓MFC应用程序框架。每个MFC类都包括了一些函数，函数放到类中，符合C++编程方法。这些函数，必须通过类定义对象才能使用

2) MCI简介
MCI（Media Control Interface）媒体控制接口是MircroSoft提供的一组多媒体设备和文件的标准接口，它的好处是可以方便地控制绝大多数多媒体设备包括音频、视频、影碟、录像等多媒体设备，而不需要知道它们的内部工作状况。它所支持的媒体格式包括mp3、avi、wav、mpeg等等[2]。 音频技术发展较早，几年前一些技术已经成熟并产品化，音频技术主要包括四个方面：音频数字化、语音处理、语音合成及语音识别。 音频文件包括多种格式的文件，MP3就是其中的一种。MP3的全称是Moving Picture Experts Group，Audio Layer Ⅲ，它所使用的技术是在VCD(MPEG-1)的音频压缩技术上发展出的第三代，而不是MPEG-3。MP3是一种音频压缩的国际技术标准，它一般需要MP3播放器来读取

①　 任务：
1） 编程实现一个可支持多种音频格式的媒体播放器，其基本功能包括媒体播放、音量调节、播放进度选择、暂停、停止以及歌曲信息的查询与添加等；
2） 给出程序的总体设计和详细设计，要求程序总体架构
3）图详细设计的流程图说明等

表一

②　 各模块功能设计
2.1 处理“打开”按钮
单击“打开”按钮后，在onfilechoice()函数中,首先对文件类型进行过滤，调用GetSystemMene()函数打开对话框选择一个媒体文件，通过GetPathName()函数获取文件路径，通过onfilechoice()函数获取文件名后，调用DisplayInfo()函数在Static Text控件上显示“你选择的歌曲是（文件名）”，然后利用pause()函数设置“暂停”按钮以及“停止”按钮不可用。

2.2 处理“播放”按钮
单击“播放”按钮后，在onplay()函数中，通过调用CMP3Dlg类的GetPathName函数获取刚才选择的文件路径以及文件名，调用该类的void play()函数播放歌曲，此时调用GetDlgItemText(IDC_pause,strtemp)获取按钮状态，然后利用SetDlgItemText()函数设置“播放”按钮不可用。
2.3 处理“暂停”按钮
单击“暂停”按钮后，在Onstop ()函数中，首先通过调用CMP3Dlg类的pause()函数暂停正在播放的歌曲，GetDlgItem(IDC_play)->EnableWindow(false)，当暂停按钮按下时,通过GetDlgItemText(IDC_pause,strtemp)获取按钮状态，此时歌曲处于暂停的进度条上，利用GetDlgItem(IDC_stop)->EnableWindow(true)函数设置“播放”按钮可用。
2.4 处理“停止”按钮
单击“停止”按钮后，首先通过调用CMP3Dlg类的stop()函数暂停正在播放的歌曲，GetDlgItem(IDC_play)->EnableWindow(false)当stop按钮按下时,播放和暂停应该均不可用，此时的歌曲处于暂停时的进度上，利用GetDlgItem(IDC_stop)->EnableWindow(true)函数设置“播放”按钮可用。 ，
10 将停止正在播放歌曲，利用GetDlgItem()函数设置“暂停”按钮和“停止”按钮不可用。
2.5 处理“音量”滑块
拉动“音量”滑块后，在m_slider.SetRange(0,1000)中，设置滑块的移动范围为0~1000。在启动程序时，通过m_slider.SetPos(500)函数设置滑块指针的初始位置设为500且代表初始音量为50 。
2.6 处理“退出”按钮 单击“退出”按钮后，在Onexitbt()函数中，调用CDialog类的OnCancel()函数将退出对话框，结束程序的运行

③　 操作步骤
1） 先在VS环境下建立好一个基于对话框的工程。
2） 打开资源视图，在对话框内按照布局图布局，步好后根据 表-1来设置属性。添加相应的变量和函数。
3） 进行程序初始化。
4） 为各个按钮添加消息处理函数，并添加相应的代码。
5） 全部完成后进行测试和调试。

④ 函数代码
/////////////////////////////////////////////////////////////////////////////
// CAboutDlg dialog used for App About

class CAboutDlg : public CDialog
{
public:
CAboutDlg();

// Dialog Data
//{{AFX_DATA(CAboutDlg)
enum { IDD = IDD_ABOUTBOX };
//}}AFX_DATA

// ClassWizard generated virtual function overrides
//{{AFX_VIRTUAL(CAboutDlg)
protected:
virtual void DoDataExchange(CDataExchange* pDX);    // DDX/DDV support
//}}AFX_VIRTUAL

// Implementation
protected:
//{{AFX_MSG(CAboutDlg)
//}}AFX_MSG
DECLARE_MESSAGE_MAP()
};

CAboutDlg::CAboutDlg() : CDialog(CAboutDlg::IDD)
{
//{{AFX_DATA_INIT(CAboutDlg)
//}}AFX_DATA_INIT
}

void CAboutDlg::DoDataExchange(CDataExchange* pDX)
{
CDialog::DoDataExchange(pDX);
//{{AFX_DATA_MAP(CAboutDlg)
//}}AFX_DATA_MAP
}

BEGIN_MESSAGE_MAP(CAboutDlg, CDialog)
//{{AFX_MSG_MAP(CAboutDlg)
// No message handlers
//}}AFX_MSG_MAP
END_MESSAGE_MAP()

/////////////////////////////////////////////////////////////////////////////
// CMP3Dlg dialog

CMP3Dlg::CMP3Dlg(CWnd* pParent /*=NULL*/)
: CDialog(CMP3Dlg::IDD, pParent)
{
//{{AFX_DATA_INIT(CMP3Dlg)
m_int = 0;
//}}AFX_DATA_INIT
// Note that LoadIcon does not require a subsequent DestroyIcon in Win32
m_hIcon = AfxGetApp()->LoadIcon(IDI_ICON1);
}
void CMP3Dlg::DoDataExchange(CDataExchange* pDX)
{
CDialog::DoDataExchange(pDX);
//{{AFX_DATA_MAP(CMP3Dlg)
DDX_Control(pDX, IDC_SLIDER, m_slider);
DDX_Text(pDX, IDC_vol, m_int);
//}}AFX_DATA_MAP
}

BEGIN_MESSAGE_MAP(CMP3Dlg, CDialog)
//{{AFX_MSG_MAP(CMP3Dlg)
ON_WM_SYSCOMMAND()
ON_WM_PAINT()
ON_WM_QUERYDRAGICON()
ON_BN_CLICKED(IDC_about, Onabout)
ON_BN_CLICKED(IDC_exitbt, Onexitbt)
ON_NOTIFY(NM_CUSTOMDRAW, IDC_SLIDER, OnCustomdrawSlider)
ON_BN_CLICKED(IDC_filechoice, Onfilechoice)
ON_BN_CLICKED(IDC_play, Onplay)
ON_BN_CLICKED(IDC_pause, Onpause)
ON_BN_CLICKED(IDC_stop, Onstop)
//}}AFX_MSG_MAP
END_MESSAGE_MAP()

/////////////////////////////////////////////////////////////////////////////
// CMP3Dlg message handlers

BOOL CMP3Dlg::OnInitDialog()
{
CDialog::OnInitDialog();

// Add "About..." menu item to system menu.

// IDM_ABOUTBOX must be in the system command range.
ASSERT((IDM_ABOUTBOX & 0xFFF0) == IDM_ABOUTBOX);
ASSERT(IDM_ABOUTBOX < 0xF000);

CMenu* pSysMenu = GetSystemMenu(FALSE);
if (pSysMenu != NULL)
{
CString strAboutMenu;
strAboutMenu.LoadString(IDS_ABOUTBOX);
if (!strAboutMenu.IsEmpty())
{
pSysMenu->AppendMenu(MF_SEPARATOR);
pSysMenu->AppendMenu(MF_STRING, IDM_ABOUTBOX, strAboutMenu);
}
}

// Set the icon for this dialog.  The framework does this automatically
//  when the application's main window is not a dialog
SetIcon(m_hIcon, TRUE); // Set big icon
SetIcon(m_hIcon, FALSE); // Set small icon
m_slider.SetRange(0,1000);//滑块的移动范围0~1000
    m_slider.SetPos(500);//滑块指针的初始位置设为500代表初始音量为50
    GetDlgItem(IDC_play)->EnableWindow(false);//文件没有读取时所有按钮应该是不可选的
    GetDlgItem(IDC_pause)->EnableWindow(false);
    GetDlgItem(IDC_stop)->EnableWindow(false);

// TODO: Add extra initialization here

return TRUE;  // return TRUE  unless you set the focus to a control
}

void CMP3Dlg::OnSysCommand(UINT nID, LPARAM lParam)
{
if ((nID & 0xFFF0) == IDM_ABOUTBOX)
{
CAboutDlg dlgAbout;
dlgAbout.DoModal();
}
else
{
CDialog::OnSysCommand(nID, lParam);
}
}

// If you add a minimize button to your dialog, you will need the code below
//  to draw the icon.  For MFC applications using the documentiew model,
//  this is automatically done for you by the framework.

void CMP3Dlg::OnPaint()
{
if (IsIconic())
{
CPaintDC dc(this); // device context for painting

SendMessage(WM_ICONERASEBKGND, (WPARAM) dc.GetSafeHdc(), 0);

// Center icon in client rectangle
int cxIcon = GetSystemMetrics(SM_CXICON);
int cyIcon = GetSystemMetrics(SM_CYICON);
CRect rect;
GetClientRect(&rect);
int x = (rect.Width() - cxIcon + 1) / 2;
int y = (rect.Height() - cyIcon + 1) / 2;

// Draw the icon
dc.DrawIcon(x, y, m_hIcon);
}
else
{
CDialog::OnPaint();
}
}

// The system calls this to obtain the cursor to display while the user drags
//  the minimized window.
HCURSOR CMP3Dlg::OnQueryDragIcon()
{
return (HCURSOR) m_hIcon;
}

void CMP3Dlg::Onabout()
{
// TODO: Add your control notification handler code here
CAboutDlg dlg;
dlg.DoModal();

}

void CMP3Dlg::Onexitbt()
{
// TODO: Add your control notification handler code here
CDialog::OnCancel();

}

void CMP3Dlg::OnCustomdrawSlider(NMHDR* pNMHDR, LRESULT* pResult)
{
// TODO: Add your control notification handler code here
UpdateData(true);
    m_int=m_slider.GetPos()/10;
    setvolume(m_slider.GetPos());
    UpdateData(false);
*pResult = 0;
}

void CMP3Dlg::Onfilechoice()
{
// TODO: Add your control notification handler code here
char szFileFilter[]="mp3文件(*.mp3)|*.mp3|"
                        "wma文件(*.wma)|*.wma|"
                        "wav文件(*.wav)|*.wav|"
                        "所有文件(*.*)|*.*|";
    CFileDialog dlg(true,NULL,NULL,OFN_HIDEREADONLY,szFileFilter);
    if(dlg.DoModal()==IDOK)
    {
        CString strFilepath=dlg.GetPathName();
        CString strFilename=dlg.GetFileName();
        SetDlgItemText(IDC_filename,strFilename);
        Load(this->m_hWnd,strFilepath);
        GetDlgItem(IDC_play)->EnableWindow(true);//文件读取成功时所有按钮变可选的
        GetDlgItem(IDC_pause)->EnableWindow(true);
        GetDlgItem(IDC_stop)->EnableWindow(true);
}

}

void CMP3Dlg::Onplay()
{
// TODO: Add your control notification handler code here
    play();
    SetDlgItemText(IDC_pause,"暂停");
}

void CMP3Dlg::Onpause()
{
// TODO: Add your control notification handler code here
CString strtemp;
GetDlgItemText(IDC_pause,strtemp);//获取按钮状态
if(strtemp.Compare("暂停")==0)
{
    pause();
    SetDlgItemText(IDC_pause,"恢复");
}
if(strtemp.Compare("恢复")==0)
{
    resume();
    SetDlgItemText(IDC_pause,"暂停");
}
}

void CMP3Dlg::Onstop()
{
// TODO: Add your control notification handler code here
stop();
SetDlgItemText(IDC_pause,"暂停");
GetDlgItem(IDC_play)->EnableWindow(false);//当stop按钮按下时,播放和暂停应该均不可用
GetDlgItem(IDC_pause)->EnableWindow(false);

}

/ MP3音乐播放器.cpp : Defines the class behaviors for the application.
//

#include "stdafx.h"
#include "MP3音乐播放器.h"
#include "MP3音乐播放器Dlg.h"

#ifdef _DEBUG
#define new DEBUG_NEW
#undef THIS_FILE
static char THIS_FILE[] = __FILE__;
#endif

/////////////////////////////////////////////////////////////////////////////
// CMP3App

BEGIN_MESSAGE_MAP(CMP3App, CWinApp)
//{{AFX_MSG_MAP(CMP3App)
// NOTE - the ClassWizard will add and remove mapping macros here.
//    DO NOT EDIT what you see in these blocks of generated code!
//}}AFX_MSG
ON_COMMAND(ID_HELP, CWinApp::OnHelp)
END_MESSAGE_MAP()

/////////////////////////////////////////////////////////////////////////////
// CMP3App construction

CMP3App::CMP3App()
{
// TODO: add construction code here,
// Place all significant initialization in InitInstance
}

/////////////////////////////////////////////////////////////////////////////
// The one and only CMP3App object

CMP3App theApp;

/////////////////////////////////////////////////////////////////////////////
// CMP3App initialization

BOOL CMP3App::InitInstance()
{
AfxEnableControlContainer();

// Standard initialization
// If you are not using these features and wish to reduce the size
//  of your final executable, you should remove from the following
//  the specific initialization routines you do not need.

#ifdef _AFXDLL
Enable3dControls(); // Call this when using MFC in a shared DLL
#else
Enable3dControlsStatic(); // Call this when linking to MFC statically
#endif

CMP3Dlg dlg;
m_pMainWnd = &dlg;
int nResponse = dlg.DoModal();
if (nResponse == IDOK)
{
// TODO: Place code here to handle when the dialog is
//  dismissed with OK
}
else if (nResponse == IDCANCEL)
{
// TODO: Place code here to handle when the dialog is
//  dismissed with Cancel
}

// Since the dialog has been closed, return FALSE so that we exit the
//  application, rather than start the application's message pump.
return FALSE;
}
2. 课程设计分析与结果

按照课程设计的要求，我们用C/C++来实现功能，但由于我们 在学过面向对象后，我们常用的是Visual Studio 2010版本的VS编辑器。在分析所要做的播放器时，想到的最基本的功能就是可以播放音乐，其次就是对播放过程中的操作，如：快进或快退、上一曲或下一曲、播放/暂停、音量大小、选择和添加歌曲、播放界面选择……等等功能。但是，由于学识有限，我们在这一周的时间内没有去考虑这么多功能，所以对于这样一个播放器，还是存在很多的改进方案。那么只有在以后的探索中慢慢来实现了。

3. 总结
经过三周的面向对象程序课程设计，我们小组学到了很多。在这三周的实际动手学习中，我们对VC++这门课程有了更深刻的认识，掌握了用MFC创建基于对话框的应用程序，同时了解了MCI相关知识。这次课程设计我做了MP3播放器的设计，MP3播放器主要对常用Windows音频格式的文件实现播放控制：播放歌曲、暂停播放、停止播放等；实现音量控制：静音、声音放大以及声音减小的功能。 本次课程设计中虽然可以实现播放、暂停、停止、播放界面美化以及音量等功能，但仍然存在着放多不足，比如进度条功能没有实现。
列表管理的功能以及循环播放功能始终无法实现，如果有时间一定会好好研究。 课设是辛苦劳累的，但是收获同样是巨大的，在课设中每解决一个问题，那种成就感是无法言语的，课设中第一次调试程序时出现了很多错误，其中有逻辑错误，编译能通过，运行始终无法通过，后来经过思考，进行了多次修改调试之后得到了运行结果；但是还是存在兼容性问题，电脑版本和系统以及软件的版本之间存在各种兼容性问题，因为之前在程序中几乎没见到过，所以一时不知从何处检查并改进，后来在老师和学长的帮助下，找到了问题，结果换了台电脑，经过改正调试最终达到了目的。像此类的问题还有很多，不过经过查询资料，咨询老师，与同学探讨最终得到了理想的程序。此外，我们还得到了一个结论，在课程设计中，老师的作用有时是不可或缺的，可以在关键时刻给我们一些重要的提示，从而方便我们解决各种问题。这就是我们小组对这次软件课程设计的总结。

参考文献
【１】《C 语言程序设计教程》 第三版 谭浩强 高等教育出版社
【２】《VC++数字图像处理》 何斌 人民邮电出版社
