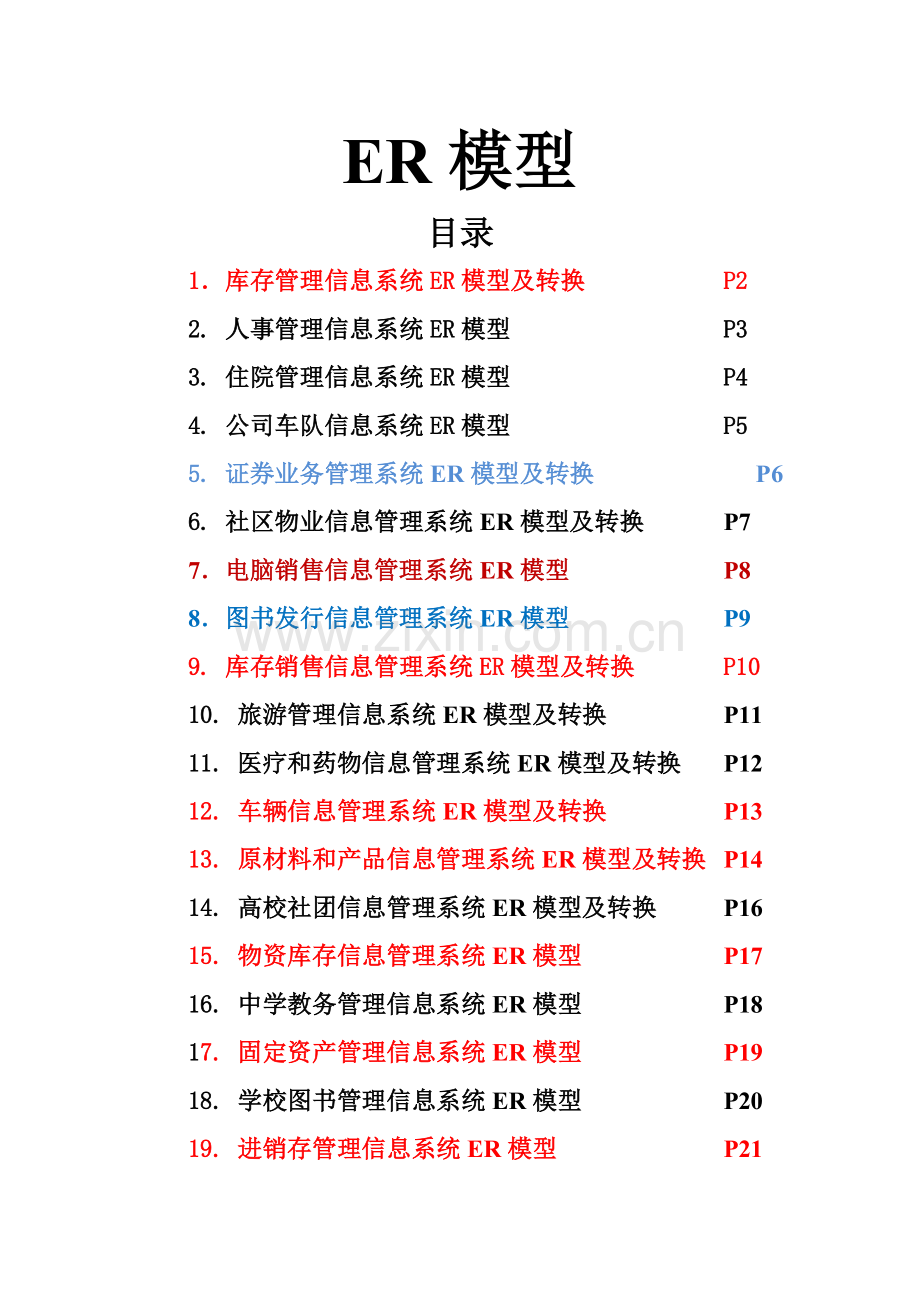

ER模型目录1库存管理信息系统ER模型及转换P22. 人事管理信息系统ER模型P33. 住院管理信息系统ER模型P44. 公司车队信息系统ER模型P55. 证券业务管理系统ER模型及转换P66. 社区物业信息管理系统ER模型及转换P77电脑销售信息管理系统ER模型P88图书发行信息管理系统ER模型P99. 库存销售信息管理系统ER模型及转换P1010. 旅游管理信息系统ER模型及转换P1111. 医疗和药物信息管理系统ER模型及转换P1212. 车辆信息管理系统ER模型及转换P1313. 原材料和产品信息管理系统ER模型及转换P1414. 高校社团信息管理系统ER模型及转换P1615. 物资库存信息管理系统ER模型P1716. 中学教务管理信息系统ER模型P1817. 固定资产管理信息系统ER模型P1918. 学校图书管理信息系统ER模型P2019. 进销存管理信息系统ER模型P212. 人事管理信息系统ER模型某公司设计了人事管理信息系统，其中涉及到职工、部门、岗位、技能、培训课程、奖惩记录等信息。其ER图如图2所示。选课设立考核接受聘请属于享有工资部门岗位培训课程奖惩技能职工 M NM 1 1N N 1 MMN N 1N图2 人事管理信息系统ER模型这个ER图有7个实体类型，其属性如下：职工（工号，姓名，性别，年龄，学历）部门（部门号，部门名称，职能）岗位（岗位编号，岗位名称，岗位级别）技能（技能编号，技能名称，技能级别）奖惩（序号，奖惩标志，项目，奖惩金额）培训课程（课程号，课程名，教材，学时）工资（工号，基本工资，级别工资，养老金，失业金，公积金，纳税）这个ER图有7个联系类型，其中1个1:1联系，2个1:N联系，4个M:N联系。联系类型属性如下：选课（时间，成绩）设立（人数）考核（时间，地点，级别）接受（奖惩时间）试把这个ER图转换成关系模型。并指出各个关系模式主键和外键。3. 住院管理信息系统ER模型某学员为医院“住院管理信息系统”设计了数据库ER模型，对医生、护士、病人、病房、诊断、手术、结账等关于信息进行管理，其ER图如图3所示。这个ER图有8个实体类型，其属性如下：病人（住院号，姓名，性别，地址）医生（医生工号，姓名，职称）护士（护士工号，姓名，职称）病床（病床编号，床位号，类型，空床标志）手术室（手术室编号，类型）手术（手术标记号，类型，日期，时间，费用）诊断书（诊断书编号，科别，诊断）收据（收据编号，项目，金额，收款员，日期）这个ER图有11个联系类型，其中1个是1：1联系，8个1：N联系，2个是M：N联系。联系属性如下：协助（角色）处方（处方单号，序号，药物名称，规格，数量，费用）入住（入院日期，出院日期）试把这个ER图转换成关系模型。并指出各个关系模式主键和外键。医生诊断书手术手术室护士处方安排书写协助接受MN111M1拥有位于入住NN11NN1N1主刀病人病床分派NN1N结账收据1N图3住院管理信息系统ER图4. 公司车队信息系统ER模型某货运公司设计了车队信息管理系统，对车辆、司机、维修、保险、报销等信息和业务活动进行管理。其ER图如图4所示。图4 公司车队信息系统ER模型部门车队司机车辆开销维修公司调用报销拥有聘任保险2保险1M1NN1NNNN11保险公司1N维修出车MN制造商制造出车N11该ER图有8个实体类型，其构造如下：部门（部门号，名称，负责人）车队（车队号，名称，地址）司机（司机号，姓名，执照号，电话，工资）车辆（车牌号，车型，颜色，载重）保险公司（保险公司号，名称，地址）维修公司（维修公司号，名称，地址）开销（顺序号，费用类型，费用，日期，经手人）制造商（制造商编号，名称，地址）实体之间有9个联系，其中7个是1:N联系，2个是M:N联系。其中联系属性如下：调用（出车编号，出车日期，车程，费用，车辆数目）保险1（投保日期，保险种类，费用）保险2（投保日期，保险种类，费用）出车（派工单号，起点，终点，日期，辅助人员）进而，读者可以很容易地转换成关系模式集。6.社区物业信息管理系统ER模型及转换某学员为社区物业信息管理系统设计了数据库ER图，对房屋、业主、投诉、缴费、违规、维修等信息进行了管理，其ER图如图6所示。MN投诉投诉单M1NNN1维修员缴费单业主维修单违规单房屋维修违规缴费报修购买1NN1图6 社区物业信息管理系统ER图该ER图有7个实体类型，其构造如下：业主（业主编号，姓名，性别，电话，身份证号）房屋（房屋编号，房型，建筑面积，使用面积）缴费单（单据编号，项目，金额，交费方式，日期，收费人员）违规单（违规单号，内容，解决日期，解决成果，罚款数，经办人）投诉单（投诉单号，日期，内容，解决日期，解决成果，经办人）维修单（维修单号，维修内容，维修日期，完毕日期，费用，经办人）维修员（工号，姓名，工种，地址，电话）该ER图有6个联系类型，其中4个是1:N联系，2个是M:N联系。其联系属性如下：购买（购买日期，缴费方式，已付金额，欠款数，使用状况）依照ER图和转换规则，7个实体类型转换成7个关系模式，2个M:N联系转换成2个关系模式。因而，图6ER图可转换成9个关系模式，如下：业主（业主编号，姓名，性别，电话，身份证号）房屋（房屋编号，房型，建筑面积，使用面积）缴费单（单据编号，项目，金额，交费方式，日期，收费人员，房屋编号）违规单（违规单号，内容，解决日期，解决成果，罚款数，经办人，房屋编号）投诉单（投诉单号，日期，内容，解决日期，解决成果，经办人）维修单（维修单号，维修内容，维修日期，完毕日期，费用，经办人，房屋编号，维修员工号）维修员（工号，姓名，工种，地址，电话）购买（业主编号，房屋编号，购买日期，缴费方式，已付金额，欠款数，使用状况）投诉（投诉单号，房屋编号）7电脑销售信息管理系统ER模型某学员为电脑专卖店设计开发了“电脑销售信息管理系统”，数据库ER模型对商品、供应商、仓库、营业员、门店关于信息进行了管理，其ER图如图7所示。这个ER图有7个实体类型，其属性如下：商品（商品编号，名称，类别，单位，单价）供应商（供应商编号，名称，账号，地址）仓库（仓库编号，地址，负责人）门店（门店编号，名称，地址）采购员（采购员编号，姓名，业绩）管理员（管理员编号，姓名，业绩）营业员（营业员编号，姓名，业绩）这个ER图有7个联系类型，其中2个是1：N联系，1个M：N联系，4个是M：N：P联系。联系属性如下：采购（采购单号，数量，日期）进货（进货单号，数量，日期）配送（配送单号，数量，日期）销售（销售单号，数量，日期）存储（库存量，日期，安全库存量）试把这个ER图转换成关系模型。并指出各个关系模式主键和外键。采购员供应商管理员营业员管理属于进货MN1PN采购存储P1NNPNN仓库商品配送MMMP销售门店NM图7 电脑销售信息管理系统ER图10. 旅游管理信息系统ER模型及转换 某学员为旅行社设计了一种小型国内旅游管理信息系统，其中涉及到与业务关于信息有旅游线路、班次、团队、旅客、保险员、导游、宾馆、交通工具等。其ER图如图10所示。这个ER图有8个实体类型，其属性如下：旅游线路（路线号，起点，终点，天数，重要景点）旅游班次（班次号，出发日期，回程日期，旅游原则，报价）旅游团（团号，团名，人数，联系人，地址，电话）游客（游客编号，姓名，性别，年龄，身份证号码，住址，电话）导游（导游编号，姓名，性别，年龄，身份证号码，住址，电话，语种，业绩）交通工具（旅游班次号，出发工具，出发日期，出发班次，出发时间，回程工具，回程日期，回程班次，回程时间）宾馆（宾馆编号，宾馆名，都市，星级，原则房价，联系人，职务，地址，电话）保险单（保险单编号，保险费，投保日期）这个ER图有7个联系类型，其中2个1:1联系，3个1:N联系，2个M:N联系。旅游线路1开设交通工具交通1N1陪伴旅游班次导游食宿 MN宾馆1M有 N保险参加N旅游团 1 11构成N游客图10 旅游管理信息系统ER模型依照ER图和转换规则，8个实体类型转换成8个关系模式，2个M:N联系转换成2个关系模式。因而，图10ER图可转换成10个关系模式，如下：旅游线路（路线号，起点，终点，天数，重要景点）旅游班次（班次号，路线号，出发日期，回程日期，旅游原则，报价）旅游团（团号，旅游班次号，团名，人数，联系人，地址，电话）游客（游客编号，团号，姓名，性别，年龄，身份证号码，住址，电话）导游（导游编号，姓名，性别，年龄，身份证号码，住址，电话，语种，业绩）交通工具（旅游班次号，出发工具，出发日期，出发班次，出发时间，回程工具，回程日期，回程班次，回程时间）宾馆（宾馆编号，宾馆名，都市，星级，原则房价，联系人，职务，地址，电话）保险（保险单编号，团号，人数，保险费，投保日期）陪伴（旅游班次号，导游编号）食宿（旅游班次号，宾馆编号）11. 医疗和药物信息管理系统ER模型及转换某学员为小型医院设计医疗和药物信息管理系统，对疾病、病人、药物、医生、处方、供应商和业务活动进行了管理，其ER图如图11所示。该ER图有7个实体类型，其构造如下：疾病（疾病编号，名称，类别，潜伏期）医生（医生编号，姓名，职称，性别，年龄）病人（病人编号，姓名，性别，年龄，工作单位）药物（药物编号，名称，规格，类别，副作用，单价，安全库存量，库存量）处方单（处方单编号，日期，处方总价）供应商（供应商编号，名称，地址，电话）报损单（报损单编号，日期，数量，价值，报损因素）这个ER图有7个联系类型，其中1个1:N联系，1个1:1:N联系，5个M:N联系。其中，联系属性如下：治病（副作用）患病（开始日期）发药（数量，服法）入库（入库单编号，入库日期，数量，进货价）医生疾病病人药物治病发药患病处方MN1N特长入库11MN报损报损单处方单触发器男单供应商MNMNNNM图11 医疗和药物信息管理系统ER图依照ER图和转换规则，7个实体类型转换成7个关系模式，5个M:N联系转换成5个关系模式。因而，图11ER图可转换成12个关系模式，如下：疾病（疾病编号，名称，类别，潜伏期）医生（医生编号，姓名，职称，性别，年龄）病人（病人编号，姓名，性别，年龄，工作单位）药物（药物编号，名称，规格，类别，副作用，单价，安全库存量，库存量）处方单（处方单编号，病人编号，医生编号，日期，处方总价）供应商（供应商编号，名称，地址，电话）报损单（报损单编号，药物编号，日期，数量，价值，报损因素）治病（药物编号，疾病编号，副作用）患病（病人编号，疾病编号，开始日期）发药（处方单编号，药物编号，数量，服法）入库（入库单编号，供应商编号，药物编号，入库日期，数量，进货价）特长（医生编号，疾病编号，）14. 高校社团信息管理系统ER模型及转换某学员为高校社团信息管理系统设计了数据库ER图，对学生、社团、社团成员、社团活动、主管教师、对活动和成员评价等信息进行了管理，其ER图如图14所示。MMNNN11社团活动成为社团能力状况学生评语奖励信息社团成员活动评价主管教师产生评价参加主管具备属于有获得开展NNNNNN1111111图14 高校社团信息管理系统ER图该ER图有9个实体类型，其构造如下：学生（学号，姓名，性别，出生年月，政治面貌）社团（社团编号，类别，名称，成员数，组织描述，活动概览）社团成员（成员编号，在社职务，证件编号，发放日期）主管教师（教师工号，姓名，性别，政治面貌，职称，电话）社团活动（社团活动编号，活动日期，主题，参加成员数，活动级别，活动内容）活动评价（社团活动编号，评价日期，评分，阐明）奖励信息（奖励序号，奖励日期，奖项，奖励描述）能力状况（序号，日期，健康状况，体育特长，文学特长，艺术特长）评语（序号，日期，级别，描述，评语教师）该ER图有10个联系类型，其中1个是1:1联系，7个是1:N联系，2个是M:N联系。其联系属性如下：参加（参加状况评级）开展（开展日期）依照ER图和转换规则，9个实体类型转换成9个关系模式，2个M:N联系转换成2个关系模式。因而，图14ER图可转换成11个关系模式，如下：学生（学号，姓名，性别，出生年月，政治面貌）社团（社团编号，类别，名称，成员数，组织描述，活动概览，主管教师工号）社团成员（成员编号，学号，在社职务，证件编号，发放日期，社团编号）主管教师（教师工号，姓名，性别，政治面貌，职称，电话）社团活动（社团活动编号，活动日期，主题，参加成员数，活动级别，活动内容）活动评价（社团活动编号，评价日期，评分，阐明，主管教师工号）奖励信息（奖励序号，成员编号，奖励日期，奖项，奖励描述）能力状况（序号，成员编号，日期，健康状况，体育特长，文学特长，艺术特长）评语（序号，成员编号，日期，级别，描述，评语教师）参加（社团活动编号，成员编号，参加状况评级）开展（社团编号，社团活动编号，开展日期）16. 中学教务管理信息系统ER模型某学员为某中学教务管理信息系统设计了数据库ER图，对班级、教师、课程、社团等信息进行了管理，其ER图如图19所示。该ER图有6个实体类型，其构造如下：年级组（年级组名称，办公室，电话，）教师（教工号，姓名，性别，学历）班级（班级编号，名称）课程（课程号，课程名，教材）社团（社团号，名称，宗旨）学生（学号，姓名，性别，年龄）该ER图有9个联系类型，其中3个是1:1联系，4个是1:N联系，2个是M:N联系。其联系属性如下：领导（任职年月，备注）从属（聘任年月，备注）授课（日期，教室）学习（成绩）参加（参加年月）试把这个ER图转换成关系模型。并指出各个关系模式主键和外键。教师学生课程班级年级组管理李广丽参加学习有从属领导授课指引社团1111111111构成N1N1N1N1N1N1M1M1图19 中学教务管理信息系统ER图18. 学校图书管理信息系统ER模型某学员为某学校图书管理信息系统设计了数据库ER图，其ER图如图21所示。该ER图有8个实体类型，其构造如下：部门（部门编号，名称，电话，地址）读者（读者号，姓名，性别，职称，办证日期）图书（书号，书名，作者，单价，数量，库有量）复本（条形码，状态）出版社（出版社编号，名称，电话，地址）报废单（报废单号，日期，因素，数量）供应商（供应商号，名称，电话，地址）类别（类别号，名称，备注）该ER图有8个联系类型，其中6个是1:N联系，2个是M:N联系。其联系属性如下：罚款（罚款单号，日期，因素，金额）供应（供应单号，日期，数量）试把这个ER图转换成关系模型。并指出各个关系模式主键和外键。报废单复本读者部门有借阅报废属于罚款分类成类别图书供应商出版社出版供应N1111111111111N1N1N1N1N1N1M1N111M1图21 学校图书管理信息系统ER图
