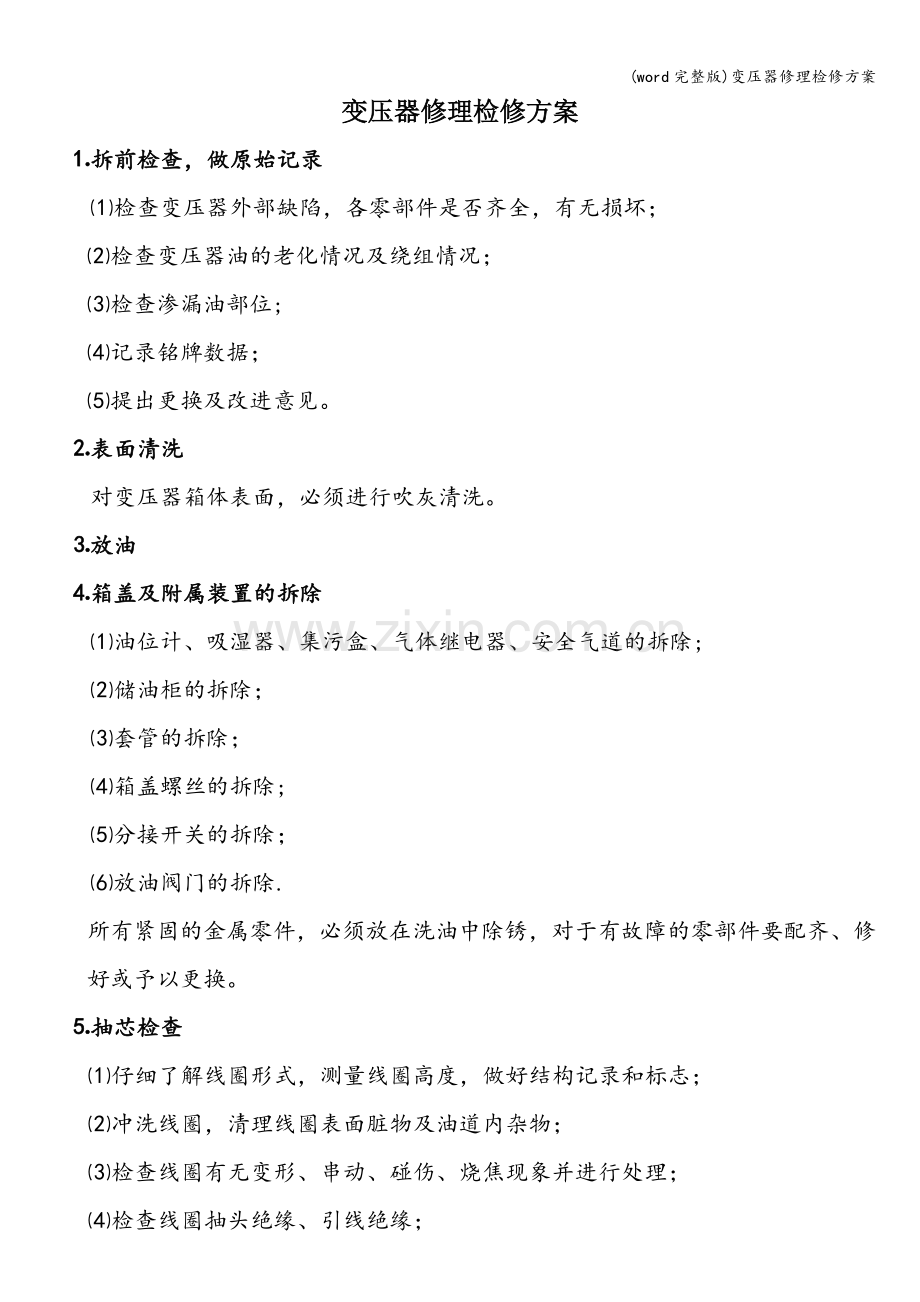

变压器修理检修方案
　⒈拆前检查，做原始记录
　　⑴检查变压器外部缺陷，各零部件是否齐全，有无损坏；
⑵检查变压器油的老化情况及绕组情况；
⑶检查渗漏油部位;
⑷记录铭牌数据；
⑸提出更换及改进意见。
　⒉表面清洗
　　对变压器箱体表面，必须进行吹灰清洗。
⒊放油
⒋箱盖及附属装置的拆除
　⑴油位计、吸湿器、集污盒、气体继电器、安全气道的拆除;
　⑵储油柜的拆除；
⑶套管的拆除；
⑷箱盖螺丝的拆除;
⑸分接开关的拆除；
⑹放油阀门的拆除.
所有紧固的金属零件，必须放在洗油中除锈，对于有故障的零部件要配齐、修好或予以更换。
⒌抽芯检查
⑴仔细了解线圈形式，测量线圈高度，做好结构记录和标志；
⑵冲洗线圈，清理线圈表面脏物及油道内杂物；
⑶检查线圈有无变形、串动、碰伤、烧焦现象并进行处理；
⑷检查线圈抽头绝缘、引线绝缘；

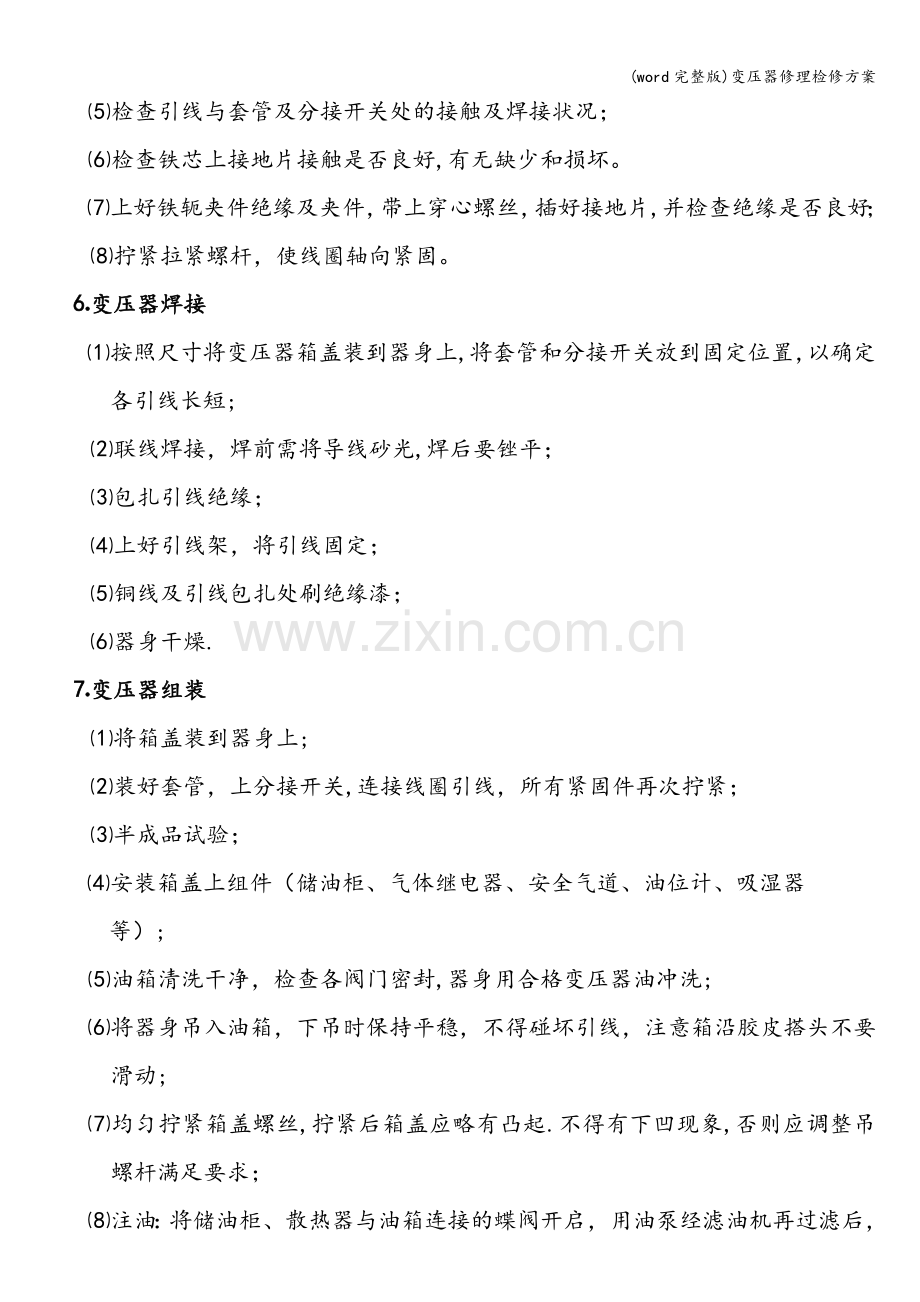

⑸检查引线与套管及分接开关处的接触及焊接状况；
⑹检查铁芯上接地片接触是否良好,有无缺少和损坏。
⑺上好铁轭夹件绝缘及夹件，带上穿心螺丝，插好接地片,并检查绝缘是否良好；
⑻拧紧拉紧螺杆，使线圈轴向紧固。
⒍变压器焊接
⑴按照尺寸将变压器箱盖装到器身上,将套管和分接开关放到固定位置，以确定各引线长短;
⑵联线焊接，焊前需将导线砂光,焊后要锉平；
⑶包扎引线绝缘；
⑷上好引线架，将引线固定；
⑸铜线及引线包扎处刷绝缘漆；
⑹器身干燥.
⒎变压器组装
⑴将箱盖装到器身上;
⑵装好套管，上分接开关,连接线圈引线，所有紧固件再次拧紧；
⑶半成品试验；
⑷安装箱盖上组件（储油柜、气体继电器、安全气道、油位计、吸湿器
等）;
⑸油箱清洗干净，检查各阀门密封,器身用合格变压器油冲洗;
⑹将器身吊入油箱，下吊时保持平稳，不得碰坏引线，注意箱沿胶皮搭头不要滑动;
⑺均匀拧紧箱盖螺丝,拧紧后箱盖应略有凸起.不得有下凹现象,否则应调整吊螺杆满足要求；
⑻注油：将储油柜、散热器与油箱连接的蝶阀开启，用油泵经滤油机再过滤后，从油箱下部放油阀缓慢注油，同时打开套管、储油柜、散热器以及气体继电器上的所有放气塞，派出油箱空气,直至放气塞溢油时拧紧，然后将油注到相应环境温度下储油柜油面线为止；
⑼注油后静置24h并做密封试验；
⑽成品试验；
⑾除绣喷漆。
