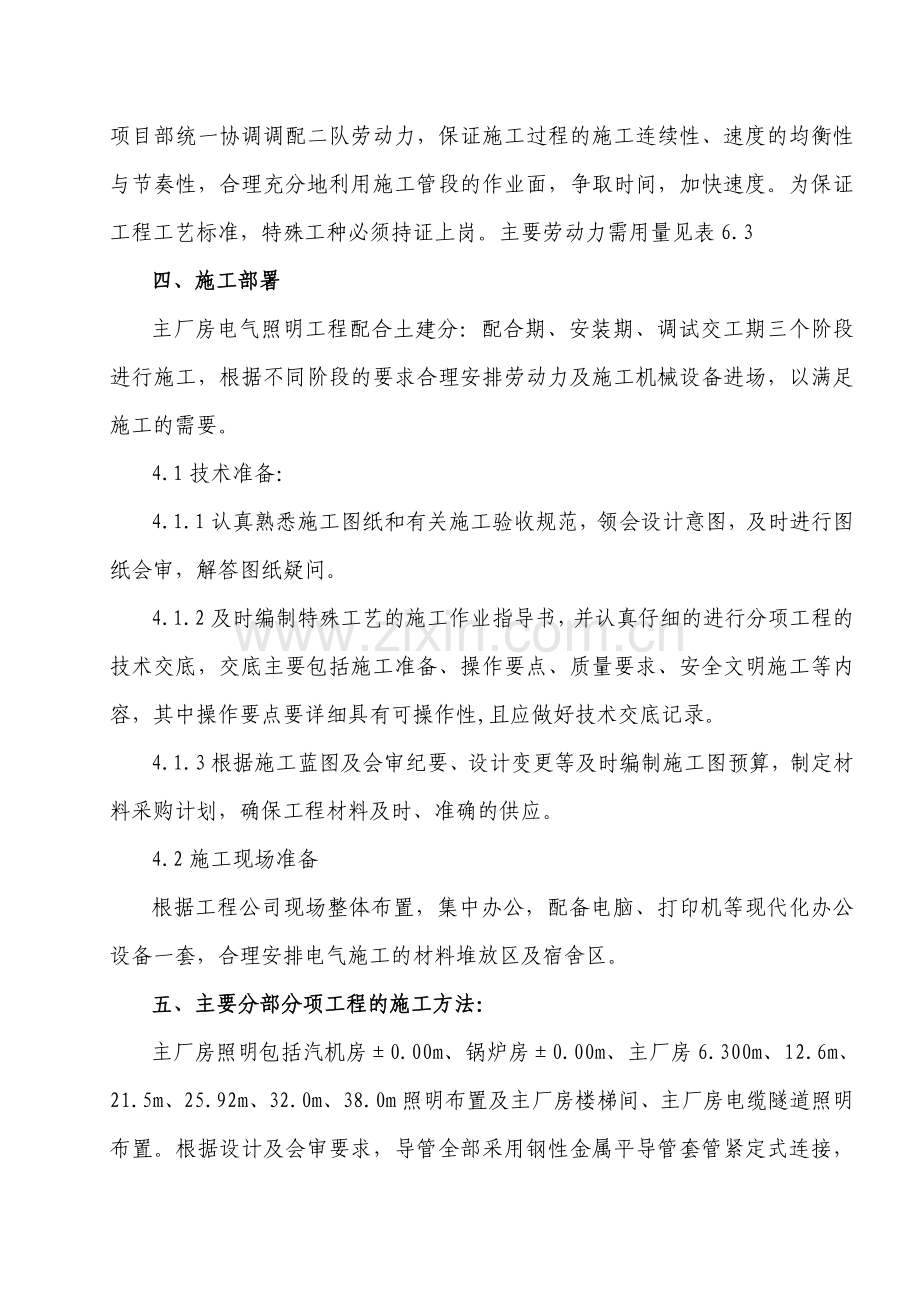

主厂房电气照明施工方案一、编制依据《建筑电气工程施工质量验收规范》GB50303-2002 《套接扣压式薄壁钢导管电线管路施工及验收规范》CECS100：98 《电力建设安全工作规程》《建筑电气安装工程图集》第二版《主厂房电气照明施工图纸》13-F0242S-D1403 《全厂照明检修施工说明》13-F0242S-D1401（1）二、工程概况本工程照明设计为1#主汽机房±0.00m、1#锅炉房±0.00m、1#主厂房6.300m、12.6m、21.5m、25.92m、32.0m、38.0m照明布置及主厂房楼梯间、主厂房电缆隧道照明布置；导管采用钢性金属平导管套管紧定式连接，导管采用顶板或墙体暗配、明配的方式敷设。本工程照明设计按照《火力发电厂和变电所照明设计技术规定》（DLGJ56-95）设计执行，照明方式与种类，灯具、光源及其附属装置的选择与布置等均按相应条款进行设计没，并应满足照度要求。三、施工组织机构工程是由河南火一河南二建联合体沧州热电建筑工程项目部负责施工，项目部各业务人员配置齐全，与甲方、监理管理部门业务对口。由于本工程工程量大、工期紧、专业性较强，在本工程施工中择优引进高素质的专业施工队伍。项目部统一协调调配二队劳动力，保证施工过程的施工连续性、速度的均衡性与节奏性，合理充分地利用施工管段的作业面，争取时间，加快速度。为保证工程工艺标准，特殊工种必须持证上岗。主要劳动力需用量见表6.3 四、施工部署主厂房电气照明工程配合土建分：配合期、安装期、调试交工期三个阶段进行施工，根据不同阶段的要求合理安排劳动力及施工机械设备进场，以满足施工的需要。 4.1技术准备： 4.1.1认真熟悉施工图纸和有关施工验收规范，领会设计意图，及时进行图纸会审，解答图纸疑问。 4.1.2及时编制特殊工艺的施工作业指导书，并认真仔细的进行分项工程的技术交底，交底主要包括施工准备、操作要点、质量要求、安全文明施工等内容，其中操作要点要详细具有可操作性,且应做好技术交底记录。 4.1.3根据施工蓝图及会审纪要、设计变更等及时编制施工图预算，制定材料采购计划，确保工程材料及时、准确的供应。 4.2施工现场准备根据工程公司现场整体布置，集中办公，配备电脑、打印机等现代化办公设备一套，合理安排电气施工的材料堆放区及宿舍区。五、主要分部分项工程的施工方法：主厂房照明包括汽机房±0.00m、锅炉房±0.00m、主厂房6.300m、12.6m、21.5m、25.92m、32.0m、38.0m照明布置及主厂房楼梯间、主厂房电缆隧道照明布置。根据设计及会审要求，导管全部采用钢性金属平导管套管紧定式连接，导管采用顶板或墙体暗配、明配的方式敷设，其主要施工流程如下：测定箱盒位置　　导管敷设　　管内穿线　　照明器具安装　　调试交工 5．1根据设计图纸及会审纪要，及时、准确的确定箱盒的位置，做到位置、标高、准确，不漏、不错，由于灯具多为顶棚上安装，而安装灯位的地方钢筋布置紧密，所以施工中灯位盒采用定制的86×86×60。 5.2电气配管 5.2.1钢管到货后，进行严格检查，其外表面应无压扁、裂缝等现象，且内表面应光滑无毛刺、杂物等，镀锌层应分布均匀，管子规格符合设计要求。 5.2.2 DN20以下的钢管暗配时弯曲使用手动煨管器，根据需要弯出所需的弯度，要求管道的弯曲处无裂缝及明显褶皱，弯扁度不大于管外径的10％，且弯管的弯曲半径不小于管外径的6倍；明配管时，弯管采用厂家配套的弯曲半径不小于管外径4倍的专用弯管。 5.2.3镀锌钢管采用配套的套管紧定式连接，连接完成后拧调螺帽，暗配时用胶带将套管与管道的接缝处包扎严密，防止砼浇筑时水泥砂浆灌入。 5.2.4根据箱、盒的位置合理确定管线的走向，导管进箱、盒处使用带护口的专用锁母；暗配钢管保证管子保护层厚度不小于15mm，管子明敷时管路要求横平竖直，2m内平直度、垂直度允许偏差3mm，全长不应超过管子内径的1／2。 5.2.5套管紧定式薄壁钢导管连接处采用压接，可不设跨接线，管路外壳应有可靠接地。 5.3管内穿线 5.3.1砼浇筑完毕，模板拆除后，及时清理箱、盒内的填塞物，并疏通管道。 5.3.2根据设计要求选择导线，当采用多相供电时，同一点建筑物，构筑物的电线绝缘层颜色选择应一致，相线、零线及保护地线的颜色要加以区分，蓝色线为零线、黄绿双色线为接地线。A相：黄色、B相：绿色、C相：红色。 5.3.3穿线时用钢丝做带线，将导线带过，管子与箱盒的连接为带护口的专用锁母，所以穿线时无需加护口，另外管子中间不允许导线有接头，接头处必须设置接线盒。 5.3.4接线盒、开关盒、插座盒内导线预留长度为15ｃm，配电箱内导线的预留长度为配电箱箱体周长的1／2，公用导线有分支处，可不剪断而直接通过。导线接头采用规格型号与导线数量匹配的专用压线帽连接。 5.3.5事故照明与正常照明不得共管，同一交流回路的导线必须穿于同一钢管内，同类照明的几个回路可穿于同一管内，但包括绝缘层的导线总截面不应超过导管有效截面的40％。 5.3.6线路敷设完成后，采用兆欧表摇测绝缘电阻，照明线路的绝缘电阻不小于0.5MΩ。 5.4照明器具安装 5.4.1灯具、开关、插座配电箱等器具安装前必须认真检查其规格、型号，必须符合设计及行业标准要求。 5.4.2对于开关插座等需安装至箱盒上的器具，安装前应把箱内的杂物清理干净。 5.4.3照明灯具的固定采用内爆膨胀螺拴，固定后应做到安装紧密、动作灵活，准确，成排灯具中心线偏差为5mm，开关、插座并列安装高度差为0.5mm 。 5.4.4插座相线为面对插座的右孔或上孔(单相两孔插座)，左孔或下孔与零线连接（单相两孔插座）单相三孔的上孔为接地线。 5.4.5灯具安装完成后，易污染的区域用塑料薄膜包扎，防止灯具二次污染，做好产品保护，配电箱的面板用塑料泡沫临时封堵，防止破坏。 5.4.6照明配电箱安装应符合下列规定： 5.4.6.1箱(盘)内配线整齐，无绞接现象。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全； 5.4.6.2箱(盘)内开关动作灵活可靠，待油漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s。 5.4.6.3照明箱(盘)内，分别设置零线(N)和保护地线(PE线)汇流排，零线和保护地线经汇流排配出。 5.5调试交工 5.5.1灯具安装完成后通电试运行，需通电24小时，每2小时做好运行状态记录，连续运行时间内无故障为合格。 5.5.2调试完成后，擦洗灯具、开关、插座，配电箱面板，做好移交，及时办理交工手续及交工资料。六、各项资源需用计划： 6.1主要材料、设备需用量计划序号设备名称型号规格单位数量进场时间 1 照明配电箱 PXT（R）-3C-3×3/1CM 个 1 随工程进度安排进场 2 照明配电箱 PXT（R）-3C-3×2/1CM 个 1 随工程进度安排进场 3 照明配电箱 PXT（R）-3C-3×1/1CM 个 1 随工程进度安排进场 4 照明配电箱 PXT（R）-3C-3×3/1CM 个 8 随工程进度安排进场 5 照明配电箱 PXT（R）-3C-3×2/1CM 个 6 随工程进度安排进场 6 风机配电箱 PXT（R）-3C-3×1/1CM 个 1 随工程进度安排进场 7 泛光灯 220V 250W 配250W双内管混光灯套 14 随工程进度安排进场 8 深照工厂灯 220V 1000W 配1000W双内管混光灯套 20 随工程进度安排进场 9 广照工厂灯 220V 250W 配250W高压钠灯套 10 随工程进度安排进场 10 广照工厂灯 220V 150W 配150W高压钠灯套 165 随工程进度安排进场 11 防爆广照工厂灯 220V 150W 配150W高压钠灯套 6 随工程进度安排进场 12 防水防尘灯 220V 250W 配250W高压钠灯套 13 随工程进度安排进场 13 防水防尘灯 220V 150W 配110W高压钠灯套 81 随工程进度安排进场 14 嵌入式三管荧光灯 220V 3×40W 配40W荧光灯管套 6 随工程进度安排进场 15 嵌入式三管荧光灯 220V 3×18W 配18W 荧光灯管套 3 随工程进度安排进场 16 双管荧光灯 220V 3×40W 配40W 荧光灯管套 34 随工程进度安排进场 17 单管荧光灯 220V 40W 配40W 荧光灯管套 5 随工程进度安排进场 18 吸顶灯 220V 60W 配60W 白炽灯泡套 9 随工程进度安排进场 19 吸顶灯（声光控灯具） 220V 60W 配60W 白炽灯泡套 19 随工程进度安排进场 20 壁灯 220V 60W 配60W 白炽灯泡套 1 随工程进度安排进场 21 壁灯（声光控灯具） 220V 60W 配60W 白炽灯泡套 3 随工程进度安排进场 22 天棚灯座 24V 40W 配40W 白炽灯泡套 22 随工程进度安排进场 23 安全出口标志 220V 8W 60min 配8W荧光灯管套 16 随工程进度安排进场 24 层高指示灯 220V 8W 60min 配8W荧光灯管套 5 随工程进度安排进场 25 暗装单极开关 250V 10A 个 6 随工程进度安排进场 26 暗装双机开关 250V 10A 个 5 随工程进度安排进场 27 暗装密闭防水开关 250V 10A 个 9 随工程进度安排进场 28 暗装双控开关 250V 10A 个 8 随工程进度安排进场 29 暗装三极插座 250V 10A 个 5 随工程进度安排进场 30 暗装二、三极插座 250V 10A 个 9 随工程进度安排进场 31 绝缘导线 BV500 4mm2 米 18225 随工程进度安排进场 32 刚性金属平导管 Φ20 米 8010 随工程进度安排进场 33 镀锌瓦斯管 Φ20 米 350 随工程进度安排进场 34 耐高温铜芯线 BV-105-1×4mm2 米 100 随工程进度安排进场 35 行灯变压器及箱 220/36V 0.5kVA 台 1 随工程进度安排进场 36 局部照明变压器 JMB-2.0 220V/24V 个 2 随工程进度安排进场 37 局部照明变压器箱个 2 随工程进度安排进场 38 熔断器 RCA1 60A 个 1 随工程进度安排进场 6.2主要机具需用计划名称数量名称数量砂轮切割机１台电焊工具１套手动切割机 2台手动煨管器 2个电锤２台兆欧表１块 6.3劳动力需用计划序号工种数量 1 电工 6人 2 电焊工 1人 3 测量工 1人七、主要施工技术措施 7.1质量保证技术措施 7.1.1工程质量目标确保分部按照《火力发电机组达标投产考核标准》（2001年版）达标投产，以确保单位工程全面达到国家或电力行业优良标准。 7.1.2工程质量管理组织机构质量保证体系按ISO9001-2000标准运行。水电施工处成立以施工处经理、项目工程师、质检员、施工员为主的质量领导小组，负责工程质量管理各项措施的贯彻实施。专业施工队设专职质量安全检查员负责具体工序监督检查及各项措施的监督落实。质量管理组织机构见附表二 7.1.3质量管理保证技术措施 7.1.3.1质量验收依据《电力建设土建施工质量验收标准》，相关图纸设计变更及施工规范。 7.1.3.2各项工程的验收，必须在项目部认真自检、消缺的基础上进行，力争使每项报验的工程由业主、监理一次验收通过，另外工程竣工资料随报验的工程同时报出，做到资料与工程同步。 7.1.3.3认真执行“三检制”，把质量缺陷消除在操作过程中，坚持上道工序不合格下道工序不施工。 7.1.3.4定期组织质量大检查，主要查现场、技术资料，并做好记录，下达指令性整改通知书，定人、定事限期整改；另外定期召开质量研讨会，就前一阶段施工中的工艺、质量存在的问题，认真分析原因，避免同样问题再次出现，就下一阶段将要开展的施工做好策划，制定相应的预防质量通病措施。 7.1.3.5定期对施工队伍进行考核，凡素质差不能满足精品工程需要的或发生质量事故的施工队伍一律清退。 7.1.3.6材料由供应部门负责招标采购，主要材料的采购应在公司审核下发的《常用主要物资供应厂家名录》中选择厂家；采购时必须严格检验其质量、型号、规格、数量，必须采购合格品、正品，严禁采购次品或不合格品。 7.1.3.7凡进入工地的、准备使用的所有原材料、半成品、成品均要检验出厂合格证，并全数或抽样检验实物，严禁把不合格或材质不明的材料用在工程上，主要材料的检验应由供应、技术、质检、工长共同进行，并及时报验监理部门检查、验收。 7.1.3.8根据水电施工的特点，结合施工图纸的要求，认真做好质量策划，重点策划细部处理，提高施工的工艺水平。 7.1.3.9大力开展QC小组活动，应用TQC方法，组织质量攻关，消除质量通病，保证工程质量；加大“四新”技术的应用与实施。 7.1.3.8认真贯彻执行有关产品保护的规定，做好产品保护，针对不同的部位、不同的工艺制定相应的产品保护措施，并付诸实施。 7.2安全、文明施工保证措施及应急预案 7.2.1安全文明施工目标 7.2.1.1杜绝重大设备、机械事故和人身死亡事故，做到安全文明投产。 7.2.2水电施工处成立以经理、项目副经理、和安全员为主的安全文明施工小组，安全员负责具体检查、监督工作，组织机构见附表三、四 7.2.3安全文明施工保证技术措施 7.2.3.1贯彻执行“安全第一，预防为主”的方针，加强对安全文明生产的领导，尊重科学严格管理，认真落实各项劳动保护政策，定期召开安全例会，及时解决安全、文明施工问题。 7.2.3.2安全文明施工技术交底要到位，不能走形式，交底时不能漏掉一个操作人员，安全技术交底措施要详尽，应把每一项工作都细化，明确作业形式、技术要求、使用材料、环境因素等，由项目安全员负责对安全文明施工技术措施交底的落实情况进行监督检查。 7.2.3.3每周对施工现场组织进行一次安全大检查，由项目主管技术领导带队，有安全员、施工员、材料员等部门参加，按照《建筑施工安全检查标准》做全面认真检查。 7.2.3.4针对气候特点，对施工队进行季节性安全大检查，主要有：一夏季防中暑降温为重点的安全检查；冬期施工安全检查、防火、防煤气中毒工作安全检查，大风、大雪、大雨过后安全检查等。 7.2.3.5特种作业人员必须经过培训、考试、办证后方能上岗操作，做好特种作业人员宣传教育工作及特殊工作不可替代性和专业性，禁止无证人员从事特种作业。 7.2.3.6进入施工现场的人员正确佩戴安全帽，衣着整洁，严禁穿拖鞋、高跟鞋、凉鞋及短裤、背心、裙子等进入施工现场，施工人员上岗应带好工作牌，高空作业系好安全带。 7.2.3.7电焊工进厂焊接时，要注意观察施工作业环境是否有易燃物，严防火灾，作业时将焊条头放入随手携带的小铁桶内。 7.2.3.8施工现场不设材料堆放场，工作场所应保持整洁，垃圾、废料应及时清理干净，做到“工完、料净、场地清”，坚持文明施工，在高处清垃圾和废料，不得向下抛掷，要集中堆放，统一清理运走。 7.2.4安全事故应急预案 7.2.4.1成立安全事故应急救援小组：组长：郭丙广电话：13363662158 副组长：张忠兴电话：13832779074 组员：秦涛电话：13383073396 江进会郭俊良侯民周凤玲 7.2.4.2项目部全体人员必须明确火警电话“119”，沧州市急救电话“120”，同时主管人员应清楚救护中心的位置及行走路线。 7.2.4.3项目全体人员明确紧急事故处理的工作流程：紧急情况及事故发生通知项目经理及安全部门根据具体情况组织紧急救援通知消防、医疗部门配合事故处理，抢救受伤人员及财物整理有关资料，向上级部门报告 7.2.4.4火灾的一般处理措施（1）发生火灾时，发现人员应及时报告项目领导和公安消防部门，项目应以最快速度组织义务消防队，分工灭火或抢救，灭火前应根据可燃物质的介质类型，选用灭火器材，火势较大时，应先疏散人员、物资，联络消防部门、医疗单位救援，尽可能减少火灾事故造成的损失。（2）救火时，首先切断电源，判断火源，断绝火路，将易燃物转移至安全区域。（3）火灾事故发生后，火灾发生施工作业队应保护好现场，配合公安消防部门进行现场勘察工作。 7.2.4.5人身伤亡事故的一般处理措施（1）人员触电时，首先应切断电源，将伤者平放在地面，实施人工呼吸和胸外心脏挤压等急救措施；发生高处坠落、物体打击等其它伤害时，要及时与急救中心联系，实施紧急救护，不得随意搬动伤者，避免因救护不当造成更大的伤害，并及时报告领导。（2）项目部应保护好事故现场，并按照事故调查处理的相关规定进行下一步程序。 7.3保证施工进度措施 7.3.1根据土建专业的施工进度，合理安排建筑安装工程的配合及安装工序。 7.3.2根据土建施工进度制定电气安装工程的施工进度计划。 7.3.3编制季、月、旬、周施工进度计划，根据前一阶段的施工进度及时调整施工计划安排，确保总工期按时完成。 7.3.4制定严格的奖惩制度，按计划完成任务者奖，完不成者罚，充分调动施工管理人员及施工班组的积极性，确保各个施工节点的完成。 7.4：保证施工环境保护控制措施、施工职业健康安全措施 7.4.1环境保护及职业健康安全目标：杜绝重大设备、机械事故和人身死亡事故，做到安全文明投产。 7.4.2 建立环境保护、职业健康安全保证体系(见附图三) 7.4.3 保证施工环境保护控制措施、保证施工职业健康安全措施 7.4.3.1、项目部对生产污水、生活污水设置污水沉淀池，并指定专人对污水沉淀池净化设施进行日常维护和检查，定期清理，不得倾倒其他废弃物； 7.4.3.2、施工污水净化后，可用于工地裸露地面洒水降尘； 7.4.3.3、现场生活污水要经过沉淀、隔油处理后，方可排入市政污水管网； 7.4.3.4、现场存土保持有效覆盖或表面固化处理，以防刮风时扬尘； 7.4.3.5、项目部对各种细颗粒粉料要入库存放，现场存放时需严密覆盖； 7.4.3.6、施工现场砼搅拌设备应设封闭围档，控制各种粉末飞扬； 7.4.3.7、现场主要道路采取硬化措施，其它道路和办公区、加工区、库区铺设细石、方砖； 7.4.3.8、施工现场产生的各种固体废弃物，应按可回收和不可回收分类存放，有害物资单独存放并进行标识； 7.4.3.9、现场使用的锅炉、茶炉、采暖炉应用清洁能源，以减少烟气有害物排放； 7.4.3.10、在学校、医院、重要办公机关附近和居民区内的工程施工现场应设固定式封闭围挡，起到隔音、降噪的作用； 7.4.3.11、项目部未经当地环保部门批准，城市居民区内不得在晚22：00～早6：00期间安排噪声扰民的施工作业； 7.4.3.12、项目部在采购材料时，要识别选择环保性能符合国家建材标准的材料，并要求供应商提供与进场材料相符的环境性能材质证明，双方签收确认。 7.4.3.13、项目部组建时，必须设立急救站； 7.4.3.14、．施工现场严禁使用童工和未成年工； 7.4.3.15、施工人员退场必须经项目部登记，重新返场需重新进行入场安全教育； 7.4.3.16特殊工种的安全防护用品必须配备齐全，如电工用绝缘鞋、电焊工用防护手套等； 7.4.3.17、项目部应根据现场实际情况对危险源进行识别，并制定有效的防治措施。 7.4.3.18降低成本，扩广应用四新技术措施八、施工进度计划附后。九、形成记录表格《隐蔽工程验收记录》《绝缘电阻测试记录》《检验批质量验收记录》《建筑物照明通电试运行检验批质量验收记录》《分项工程质量验收记录》《分部工程质量验收记录》十、附图附图一：施工组织机构安装二队王文祥安装一队武天喜施工员江进会材料员侯民劳资员周凤玲财务李仲青资料员秦涛质安员秦涛（兼）专业施工队：郭丙广项目经理：李红兴附图二：质量保证体系安装二队王文祥安装一队武天喜施工员江进会材料员侯民劳资员周凤玲财务李仲青资料员秦涛质安员秦涛（兼）专业施工队：郭丙广项目经理：李红兴附图三：环境保护、职业健康安全保证机构安装二队王文祥安装一队武天喜施工员江进会材料员侯民劳资员周凤玲财务李仲青资料员秦涛质安员秦涛（兼）专业施工队：郭丙广项目经理：李红兴附图四：文明施工保证体系安装二队王文祥安装一队武天喜施工员江进会材料员侯民劳资员周凤玲财务李仲青资料员秦涛质安员秦涛（兼）专业施工队：郭丙广项目经理：李红兴
