二级建造师机电实务必考知识点汇总.doc

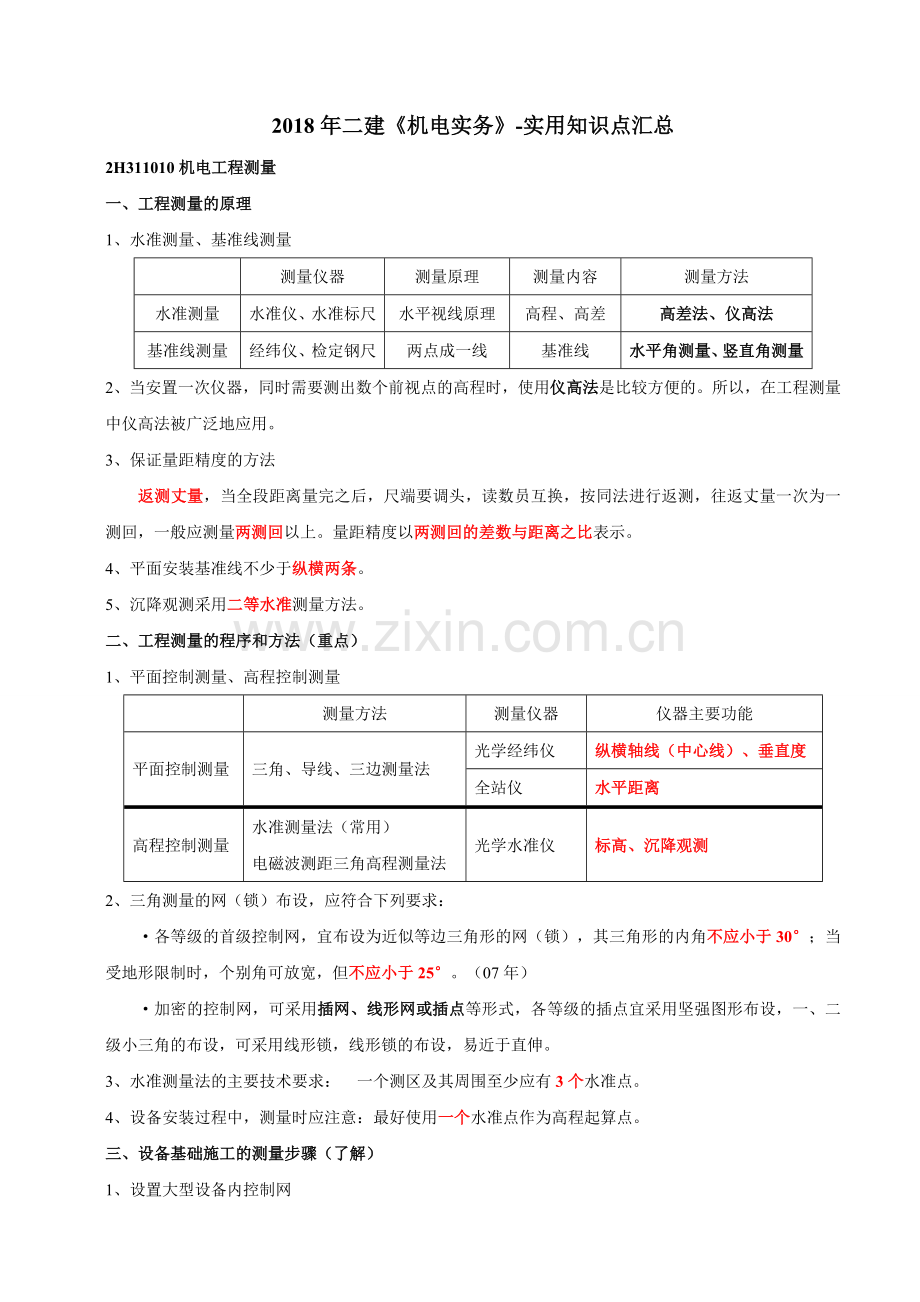

2018年二建机电实务-实用知识点汇总2H311010机电工程测量一、工程测量的原理1、水准测量、基准线测量测量仪器测量原理测量内容测量方法水准测量水准仪、水准标尺水平视线原理高程、高差高差法、仪高法基准线测量经纬仪、检定钢尺两点成一线基准线水平角测量、竖直角测量2、当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。所以，在工程测量中仪高法被广泛地应用。3、保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。量距精度以两测回的差数与距离之比表示。4、平面安装基准线不少于纵横两条。5、沉降观测采用二等水准测量方法。二、工程测量的程序和方法（重点）1、平面控制测量、高程控制测量测量方法测量仪器仪器主要功能平面控制测量三角、导线、三边测量法光学经纬仪纵横轴线（中心线）、垂直度全站仪水平距离高程控制测量水准测量法（常用）电磁波测距三角高程测量法光学水准仪标高、沉降观测2、三角测量的网（锁）布设，应符合下列要求：各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30；当受地形限制时，个别角可放宽，但不应小于25。（07年）加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸。3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点。4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。四、连续生产设备安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。五、管线工程测量1.定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。2.为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。3.地下管线工程测量必须在回填前，测量出起点、止点、窨井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。六、长距离输电线路钢塔架（铁塔）基础施工的测量1.长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩。中心桩测定后，一般采用十字线法或平行基线法进行控制。2.当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m。3.大跨越档距测量。在大跨越档距之间，通常采用电磁波测距法或解析法测量。（10年）2H311020机电工程材料 一、机电工程常用钢材的使用范围钢材类型及使用范围碳素结构钢钢号：Q195、Q275Q屈服极限；数字屈服极限下限值用于各种型钢、钢筋、钢丝等。优质的碳素钢还可制成钢丝、钢绞线、圆钢、高强度螺栓及预应力锚具等。低合金结构钢钢号：Q295、Q460 主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。特殊性能低合金高强度钢耐候钢车辆、桥梁、房屋、集装箱等钢结构的制造中。石油天然气管线钢包括高强度管线管和耐腐蚀的低合金高强度管线管。钢筋钢建筑结构用钢。二、机电工程常用非金属材料的使用范围（一）砌筑材料：一般用于各类型炉窑砌筑工程。（二）绝热材料：常用于保温、保冷的各类容器、管道、通风空调管道等绝热工程。（三）防腐材料及制品：陶瓷制品、油漆及涂料、塑料制品、橡胶制品、玻璃钢及其制品（四）非金属风管（重点）非金属风管适用范围不适用范围玻璃纤维复合风管中压以下的空调系统洁净空调、酸碱性环境、湿度90%系统酚醛复合风管低、中压空调系统及潮湿环境高压及洁净空调、酸碱性和防排烟系统聚氨酯复合风管低、中、高压洁净空调及潮湿环境酸碱性环境和防排烟系统硬聚氯乙烯风管洁净室含酸碱的排风系统（五）塑料及复合材料水管：聚乙烯塑料管、涂塑钢管、ABS工程塑料管、聚丙烯管（PP管）、硬聚氯乙烯排水管塑料及复合材料水管适用范围聚乙烯塑料管无毒，可用于输送生活用水。硬聚氯乙烯排水管用于建筑工程排水，耐化学性和耐热性，可用于工业排水系统。 三、电工线材的种类及使用范围（重点）（一）电线（08、09年）电工线材适用范围电线BX、BV型（铜芯）广泛采用在机电安装工程中。BLX、BLV型（铝芯）重量轻，通常用于架空线路尤其是长途输电线路。RV型（铜芯软线）主要采用在需柔性连接的可动部位。BVV型（多芯）可用在电气设备内配线，较多地出现在家用电器内的固定接线。例如：一般家庭和办公室照明通常采用BV型或者BX型聚氯乙烯绝缘铜芯线作为电源连接线；机电安装工程现场中电焊机至焊钳的连线多采用RV型聚氯乙烯绝缘平形铜芯软线。（二）电缆 电工线材适用范围电缆VLV、VV型不能受机械外力作用，适用于室内、隧道内及管道内敷设。VLV22、VV22型能承受机械外力作用，但不能承受大的拉力，可敷设在地下。VLV32、VV32型能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内、高层建筑的电缆竖井内，且适用于潮湿场所。YFLV、YJV型电力电缆主要是高压电力电缆。KVV型控制电缆适用于室内各种敷设方式的控制电路中。四、金属材料的分类（了解）金属材料分为黑色金属和有色金属两大类。1）有色金属常用的有铝及铝合金、铜及铜合金、钛及钛合金等。2）黑色金属主要有生铁、铸铁和钢。其中钢材在机电工程中应用最为广泛。钢材就其使用可划分为型钢、板材、管材和钢制品。1、型钢：如，电站锅炉钢架的立柱通常采用宽翼缘H型钢。2、板材：按其厚度可分为厚板、中板和薄板。其中冷轧板只有薄板。3、管材：如，锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管。4、钢制品：在机电安装工程中，常用的钢制品主要有焊材、管件、阀门等。（07年）阀门根据工作压力、温度、介质状况、阀体材料、阀芯、密封垫材质、构造形式等可以分为许多种类型。（注意：没有按照公称直径分类）五、非金属材料的分类 例如：水管主要采用聚氯乙烯制作；煤气管采用中、高密度聚乙烯制作；泡沫塑料热导率极低，相对密度小，特别适于作屋顶和外墙隔热保温材料，在冷库中用得更多。耐火混凝土分为：硅、铝、磷酸盐水泥耐火混凝土、镁质耐火混凝土。常用绝热材料通常有膨胀珍珠岩类、离心玻璃棉类、超细玻璃棉类、微孔硅酸壳、矿棉类、岩棉类、泡沫塑料类等。六、电工线材的分类电工线材主要是电线和电缆。在电气工程中以电压和使用场所进行分类的方法最为实用。例如：家用电器使用的220V电线；一般工业企业用380V线缆。2H311030起重技术（重点）一、起重机械的分类、基本参数及载荷处理（一）起重机械的分类：建筑、安装工程常用的起重机（4种）：自行式起重机、塔式起重机、门座式起重机、桅杆式起重机。自行式起重机（3类）：汽车式、履带式、轮胎式。（二）起重机的基本参数（4个）：额定起重量、最大幅度、最大起升高度、工作速度。（三）载荷处理（重点，可出案例题） 定义取值或公式动载荷起重机在吊装重物运动的过程中产生的惯性载荷动载荷系数K1=1.1不均衡载荷在多分支（多台起重机、多套滑轮组、多根吊索等）共同抬吊一个重物时，工作不同步的现象不均衡载荷系数K2=1.11.2计算载荷Q设备及索吊具重量Qj=K1K2Q二、自行式起重机的选用（重点，可出案例题）（一）自行式起重机的选用选择步骤（必须按照自行式起重机的特性曲线进行）1.根据被吊装设备或构件就位位置、现场具体情况等确定起重机的站位，站位一旦确定，幅度也就确定了。2.根据被吊装设备或构件的就位高度、设备尺寸、吊索高度、站车位置（幅度），由起重机的特性曲线，确定其臂长。3.根据幅度、臂长，由起重机的特性曲线，确定起重机能够吊装的载荷。4.如果起重机能够吊装的载荷大于被吊装设备或构件的重量，则起重机选择合格，否则重选。（二）自行式起重机的基础处理 自行式起重机，尤其是汽车式起重机，在吊装前必须对吊车站立位置的地基进行平整和压实，按规定进行沉降预压试验。在复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，验收时同时要进行沉降预压试验。三、桅杆式起重机的使用要求桅杆式起重机是非标准起重机，一般用于受到现场环境的限制，其他起重机无法进行吊装的场合。（一）桅杆式起重机由桅杆本体、起升系统、稳定系统、动力系统组成。（二）缆风绳拉力的计算及缆风绳的选择缆风绳的拉力分为工作拉力和初拉力。一般按经验公式，初拉力取工作拉力的15%20%。进行缆风绳选择的基本原则是所有缆风绳一律按主缆风绳选取。进行缆风绳选择时，以主缆风绳的工作拉力与初拉力之和为依据。（三）地锚的种类、地锚的计算地锚种类适用范围、条件全埋式适合于重型吊装。计算其强度时通常需根据土质情况和横梁材料，验算其水平稳定性、垂直稳定性和横梁强度。半埋式活动式适合于改、扩建工程利用建筑物（如混凝土基础）须获得建筑物设计单位的书面认可问：如何确保桅杆起重机的安全使用？答：为确保安全使用需对其进行技术可行性分析、安全可行性分析。具体应进行受力计算，桅杆截面选择的标准是考虑其稳定性；缆风绳的选用以主缆风绳直径来选用；地锚的使用需考虑水平稳定度、垂直稳定度、横梁的强度。四、索、吊具及牵引装置的选用原则（一）钢丝绳的选用（重点）1.钢丝绳一般由高碳钢丝捻绕而成。起重工程中常用钢丝绳的钢丝强度极限有1400MPa、1550MPa、1700MPa、1850MPa、2000MPa等数种。2.钢丝绳的规格钢丝绳的规格性能特点应用619+1钢丝直径较大，强度较高，但柔性差常用作缆风绳637+1性能介于二者之间滑轮组跑绳和吊索661+1在同等直径下，钢丝最细，柔性好，但强度低3.钢丝绳安全系数 钢丝绳使用场合安全系数用作缆风绳不小于3.5用作滑轮组跑绳一般不小于5用作吊索一般不小于8用作载人不小于1012（三）卷扬机1、起重工程中，一般采用慢速卷扬机。2、选择电动卷扬机的额定拉力时，应注意滑轮组跑绳的最大拉力不能大于电动卷扬机额定拉力的85%。五、常用的吊装方法（了解）常用吊装方法适用场合对称吊装法适用于在车间厂房内和其他难以采用自行式起重机吊装的场合。滑移吊装法主要针对自身高度较高的高耸设备或结构。 “蛋壳”“鸟巢”旋转吊装法人字桅杆扳立旋转法主要针对的是特别高和特别重的高耸塔架类结构。液压装置顶升旋转法主要针对的是卧式运输、立式安装的设备，适合应用在某些吊装空间特别狭窄或根本没有吊装空间的场合，如地下室、核反应堆。无锚点推吊旋转法适用于场地特别狭窄，无法布置缆风绳，同时设备自身具有一定刚度的场合，如石化厂吊装大型塔、火炬和构件等。超高空斜承索吊运设备吊装法适用于在超高空吊装中、小型设备，山区的上山索道 计算机控制吊装方法大型龙门起重机吊装、体育场馆、机场候机楼结构吊装等。万能杆件常用于桥梁施工中。气（液）压顶升法油罐的倒装法、电厂发电机组等。六、吊装方案的编制依据及其主要内容（重要，可出案例题）1.吊装方案编制的主要依据 1）有关规程、规范； 2）施工总组织设计；3）被吊装设备（构件）的设计图纸及有关参数、技术要求等；4）施工现场条件； 5）机具情况； 6）工人技术状况和施工习惯等。（记忆：人机吊法环总）2.吊装方案的主要内容1）施工步骤与工艺岗位分工。如“试吊”步骤中，须详细写明：吊起设备的高度、停留时间、检查部位、是否合格的判断标准、调整的方法和要求等。（10年案例）2）工艺计算包括：受力分析、机具选择、被吊设备校核等。七、吊装方案的选用原则与选择步骤（重要，可出案例题）1.原则：安全、有序、快捷、经济。（07年多选）2.吊装方案的选择步骤（1）技术可行性论证（2）安全性分析：包括质量安全和人身安全两方面。例如自行式起重机吊装体长卧式构件，如不采取措施，构件会发生平面外弯曲和扭转变形而破坏（质量安全）。又如在软地基上采用汽车式起重机吊装重型设备，如不对地基进行特殊处理，则可能在吊装过程中发生地基沉陷而导致起重机倾覆，发生重大吊装事故（人身安全）。（3）进度分析 4）成本分析 5）综合选择2H311040焊接技术 一、焊接工艺评定的目的：验证施焊单位拟定的焊接工艺的正确性和评定施焊单位的能力。二、焊接工艺评定的要求（重点）（一）一般要求1.焊接工艺评定应以可靠的钢材焊接性能为依据，并在工程施焊之前完成。焊接工艺评定所用的焊接参数，原则上是根据被焊钢材的焊接性试验结果来确定的，尤其是热输入、预热温度及后热温度。2.焊接工艺评定的一般程序：拟定焊接工艺指导书施焊试件和制取试样检验试件和试样测定焊接接头是否具有所要求的使用性能提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。3.由本单位技能熟练的焊接人员使用本单位焊接设备焊接试件。4.主持评定工作和对焊接及试验结果进行综合评定的人员应是焊接工程师。5.完成评定后资料应汇总，由焊接工程师确认评定结果。6.经审查批准后的评定资料可在同一质量管理体系内通用。（二）评定规则1.改变焊接方法必须重新评定；2.改变焊后热处理类型，须重新进行焊接工艺评定；3.首次使用国外钢材，必须进行工艺评定；4.任一钢号母材评定合格的，可以用于同组别号的其他钢号母材。（三）评定资料管理1、评定资料应用部分根据已批准的评定报告，结合施焊工程或焊工培训要求，可以分项编制焊接工艺指导书，也可以根据多份评定报告编制一份焊接工艺指导书。2、焊接工艺指导书的编制，必须由应用部门焊接专业工程师主持进行。3、焊接工艺指导书应在工程施焊或焊工培训之前发给焊工，并进行详细技术交底。三、焊接的质量检测方法（重点）检测方法内容焊前原材料检查焊接设备检查工件装配质量检查技术文件检查焊工资格检查焊工合格证（合格项目）有效期为3年焊接环境检查出现下列情况之一时，如没采取适当的防护措施，应立即停止焊接工作：1.采用电弧焊焊接时，风速等于或大于8ms；2.气体保护焊接时，风速等于或大于2ms；3.相对湿度大于90%；4.下雨或下雪；5.不得将管子悬空或处于外力作用下焊接。焊接中焊接工艺焊接缺陷多层焊层间是否存在裂纹、气孔、夹渣等缺陷，缺陷是否已清除。焊接设备焊后外观检验（08、10年）用低倍放大镜或肉眼观察是否有咬边、夹渣、气孔、裂纹等表面缺陷。用焊接检验尺测量焊缝余高、焊瘤、凹陷、错口等。检验焊件是否变形。致密性试验液体盛装试漏直接盛装些液体，适用于不承压设备气密性试验容器或管道内通压缩空气，外部焊缝涂肥皂水，检查是否有鼓泡渗漏。氨气试验焊缝一侧通入氨气，另一侧贴试纸，若有渗漏，试纸呈红色。煤油试漏焊缝一侧涂刷白垩粉水，另一侧浸煤油。如有渗漏，白垩上留下油渍。氦气试验氦气检漏仪真空箱试验在焊缝上涂肥皂水，用真空箱抽真空，若有渗漏，会有气泡产生。适用于焊缝另一侧被封闭的场所，如储罐罐底焊缝。强度试验液压强度试验常用水进行，试验压力为设计压力的1.251.5倍。气压强度试验用气体为介质进行强度试验，试验压力为设计压力的1.151.20倍。无损检测射线探伤（RT）RT、UT内部缺陷； PT表面开口缺陷；MT铁磁材料的表面近表面缺陷例如：对压力容器焊接接头质量检测方法的选择要求有：（1）铁磁性材料压力容器的表面检测应优先选用磁粉检测。（2）有色金属制压力容器对接接头应尽量采用射线检测。超声波探伤（UT）渗透探伤（PT）磁性探伤（MT）2H312010建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序（重点）建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备配合土建预留、预埋管道支架制作附件检验管道安装管道系统试验防腐绝热系统清洗竣工验收。1、施工准备（可出案例题）编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。2、附件检验 阀门安装前，应做强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍。3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。（一）压力试验实施要点民用建筑中的给水管道系统、消防系统和室外给水管网系统的水压试验必须符合设计要求。当设计未注明时，试验压力均为工作压力的1.5倍，但不得小于0.6MPa。（二）灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。（三）通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。二、高层建筑给水管道安装要求管径100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节的间距不得大于4m。三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。2H312020建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等；2.布线系统指的是以380V220V为主的电缆、电线及桥架、线槽和导管等；主要起输送电力的作用。3.用电设备电气部分指的是电动机、电加热器和照明灯具等直接消耗电能部分。二、建筑电气工程的使用特点：建筑电气工程是用电工程。三、电气装置的施工程序1、成套配电柜（开关柜）安装顺序：开箱检查二次搬运安装固定母线安装二次小线连接试验调整送电运行验收。2、变压器施工顺序：设备开箱检查变压器二次搬运变压器稳装附件安装变压器检查及交接试验送电前检查送电运行验收。四、建筑电气工程施工特点和质量要求（重点）建筑电气工程施工质量要求：1、带接头或节电的导体电阻值必须等于或小于不带接头或接点的同样长度的导体电阻值。对有绝缘层的导体连接后应恢复绝缘护层，绝缘强度应不低于原来的绝缘强度。1、凡是非带电的裸露可接近的金属部分均必须接地。接地的末端支线不允许串联连接。2、整个建筑物的接地系统可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用，也可能分别设置。如整个建筑物共用一个接地系统，则要审阅不同专业的相关图纸对接地装置接地电阻值的规定，以满足最小值的要求为准。（09年）3、交接试验是对建筑电气工程安装结束全面检验测试的重要工序，以判定工程是否符合规定要求，是否可以通电投入运行。交接试验的主要内容为整定各类保护值、检测绝缘强度、控制系统模拟动作、测量与智能化工程的接口通道等。4、为满足建筑电气工程施工质量的要求，施工中应加强质量控制，例如：（1）电气设备搬运或吊装要参阅产品说明书的要求，避免不当的方法导致破损；吊装就位要确定设备的重量和绳索（千斤）的吊点及张角，防止设备发生变形现象。（2）布线系统穿越防火分区或在高层建筑的电气竖井中敷设时，应在敷设完成后做好封堵，封堵用防火包或防火泥。（10）建筑电气工程受电前应配齐设计要求的消防器材。 五、防雷保护装置的组成防雷保护装置由接闪器、引下线和接地装置三部分组成。接闪器：指的是接受雷电的导体，突出于建筑物，使雷电通过它导入大地而不经建筑物其他部位导入而引起到保护作用，主要有避雷针、避雷带、避雷网。引下线：主要由明敷于建筑物表面由上而下的圆钢、扁钢、裸导线等构成。 接地装置：埋入地内0.7m以下的接地极组，包括人工接地体、自然接地体。六、防雷保护装置的安装要求（重点） 1、整个防雷接地装置系统的施工安排坚持由下而上的原则，即先接地装置完成，再敷引下线、最终完成接闪器。2、明装的接闪器和引下线应采用热浸镀锌材料组成，以机械连接为宜，若有不可避免的熔焊连接，则在连接处应加强防腐涂层。3、明敷的避雷带、网及引下线应平直，转弯处应成圆弧状，不得形成锐角折弯。4、每栋建筑物地面以上至少留有两个接地电阻测定用的测点，并标识明显清晰。2H312030通风与空调工程施工技术一、通风与空调工程施工程序 通风与空调工程的施工程序一般是：施工准备风管及部件加工风管及部件的中间验收风管系统安装风管系统严密性试验空调设备及空调水系统安装风管系统测试与调整空调系统调试竣工验收空调系统综合效能测定。 二、风管系统的施工技术要点（重点，严密性检验可出案例题）通风与空调工程的风管系统按其工作压力可划分为低压系统（P500Pa）、中压系统（500PaP1500Pa）与高压系统（P1500Pa）。（一）风管系统制作的一般要求例如：非金属复合风管板材的覆面材料必须为不燃材料（07年），具有保温性能的风管内部绝热材料应不低于难燃B1级。风管制作所采用的连接件均为不燃或难燃B1级材料。防排烟系统风管的耐火等级应符合设计规定，风管的本体、框架、连接固定材料与密封垫料，阀部件、保温材料以及柔性短管、消声器的制作材料，必须为不燃材料。排烟系统风管板材厚度若设计无要求，可按高压系统风管板厚选择。（09年）矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。（10年）（二）风管系统的安装要点1.切断支、吊、托架的型钢及其开螺孔应采用机械加工，不得用电气焊切割；支、吊架不宜设置在风口、阀门、检查门及自控装置处。3.风管安装就位的程序通常为先上层后下层，先主干管后支管，先立管后水平管。4.风管系统完装后，必须进行严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验以主、干管为主，检验合格后方能交付下道工序。风管系统的严密性检验采用的方式：低压风管系统可采用漏光法检测；中压系统应在漏光法检测合格后，再进行漏风量测试的抽检；高压系统全数进行漏风量测试。（08年选择、10年案例）（三）通风与空调工程调试的要求系统调试的主要内容包括：风量测定与调整、单机试运转、系统无生产负荷联合试运转及调试。三、洁净空调系统的施工要点（重点）1、风管制作的技术要点（1）洁净空调工程共有N1级至N9级的9个洁净度等级。洁净空调系统制作风管的刚度和严密性，均按高压和中压系统的风管要求进行，其中洁净度等级N1级至N5级的，按高压系统的风管制作要求；N6级至N9级的按中压系统的风管制作要求。（07、08年）（2）风管不得有横向接缝，尽量减少纵向拼接缝。矩形风管边长不大于800mm时，不得有纵向接缝。风管的所有咬口缝、翻边处、铆钉处均必须涂密封胶。2、法兰垫料应采用不产尘和不易老化的弹性材料，严禁在垫料表面刷涂料，法兰密封垫应尽量减少接头，接头采用阶梯或企口形式。洁净空调工程综合性能全面评定由建设单位负责，设计与施工单位配合。综合性能全面评定的性能检测应由有检测经验的单位承担。2H312040 建筑智能化工程施工技术 一、建筑智能化工程实施程序建筑智能化设备需求调研智能化方案设计与评审招标文的制定设备供应商与工程承包商确定施工图深化设计（由工程承包方负责）工程的实施及质量控制工程检测管理人员培训工程验收开通投入运行。二、建筑智能化工程施工实施要点1、智能化系统的深化设计应具有开放结构，协议和接口都应标准化和模块化。2、例如：在室内墙壁和吊顶上安装消防及安保的各类探测器应与建筑装饰和机电施工协调定位。三、建筑智能化工程实施界面的划分建筑智能化工程实施界面的确定贯彻于设备选型、系统设计、工程施工、检测验收的全过程中。当设备控制器对外采用非标准通信协议时，则需要设备供应商提供数据格式，由建筑设备监控系统承包商进行转换。四、建筑智能化产品选择及质量检查2.建筑智能化产品选择主要考虑的因素（1）产品的品牌和生产地，应用实践以及供货渠道和供货周期等信息。（2）产品支持的系统规模及监控距离。（3）产品的网络性能及标准化程度。3.建筑智能化工程中使用的材料，设备、各种接口和软件产品的功能、性能等项目的检测应按相应的现行国家标准进行。供需双方有特殊要求的产品，可按合同规定或设计要求进行。4.设备的质量检测重点应包括安全性、可靠性及电磁兼容性等项目。对不具备现场检测条件的产品，可要求进行工厂检测并出具检测报告。5.进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文文本或附中文译文），还应提供原产地证明和商检证明。五、智能化系统设备、元件安装技术要点1、现场控制器应安装在需监控的机电设备附近，一般在弱电竖井内、冷冻机房、高低压配电房等处，便于调试和维护的地方。2、探测、测量元件的安装要点探测、测量元件输出信号安装要点温、湿度传感器010VDC（420mA）电信号镍温度传感器的接线电阻应小于3，铂温度传感器的接线电阻应小于1。压力、压差传感器010VDC（420mA）电信号电量变送器010VDC（420mA）电信号空气质量传感器以010VDC输出或以干接点报警信号输出3、主要控制设备的安装电磁阀电磁阀的口径与管道口径不一致时，应采用异径管件，电磁阀口径一般不应低于管道口径的两个等级。电动调节阀电动调节阀由驱动器和阀体组成，将电信号转换为阀门的开度。电动执行机构输出方式有直行程、角行程和多转式类型，分别同直线移动的调节阀、旋转的蝶阀、多转的调节阀配合工作。电动阀的口径与管道口径不一致时，电动阀口径不应低于管道口径的两个等级。电动风门驱动器六、智能化系统检测技术要点智能化工程安装后，系统承包商要对传感器、执行器、控制器及系统功能进行现场测试。综合布线系统的光纤布线应全部检测，对绞线缆布线以不低于10%的比例随机抽样检测，抽样点必须包括最远布线点。七、智能化系统竣工验收要点1.系统竣工验收顺序：应按“先产品，后系统；先各系统，后系统集成”的顺序进行。（08年）2.系统验收方式：分项验收，分部验收；交工验收，交付验收。八、建筑智能化系统组成建筑智能化系统由通信网络系统、信息网络系统、综合布线系统、火灾报警及消防联动系统、安全防范系统、建筑设备自动监控系统等组成。（五）安全防范系统（SAS）1.门禁系统2.入侵报警系统3.电视监控系统4.巡更系统 5.停车场自动管理系统（六）传感器电量传感器：电压、电流、频率和功率传感器等。非电量传感器：温度、压力、液位和流量传感器等。2H312050消防工程施工技术 一、消防工程的验收程序消防工程严格实行开工前的审批制度，以及完工后的检验检测，未经公安消防机构验收合格的工程，不得投入使用。消防验收的目的是检查工程竣工后其消防设施配置是否符合已获审核批准的消防设计的要求。验收的结果是判定工程是否可以投入使用或生产，或者需进行必要的整改。（09年）二、消防工程验收的组织（一）消防工程验收的组织形式消防工程验收由建设单位组织，监理单位主持，公安消防监督机构指挥，施工单位（土建、装饰、管道、电气、通风空调、消防专业调试队等）具体操作，设计单位等参与。 （二）消防工程的验收条件（多选或案例）1、技术资料完整、合法、有效； 2、完成合同规定的工作量； 3、单位工程已具备竣工验收条件； 4、施工单位已委托有资格的检测单位进行技术测试；5、施工单位应提交：竣工图、设备开箱记录、施工记录（含隐蔽工程验收记录）、设计变更记录、调试报告、竣工报告。6、建设单位已正式向公安消防机构提交申请验收报告，并报送资料。三、消防验收的顺序（重点，可出案例题）验收顺序通常按验收受理、现场检查、现场验收、结论评定和工程移交等阶段来进行。1.验收受理：由建设单位向公安消防机构提出申请。2.现场检查：公安消防机构受理验收申请后，按计划安排时间到报验工程现场进行检查，由建设单位组织设计、监理和施工等单位共同参加。现场检查主要是核查工程实体是否符合经审核批准的消防设计。3.现场验收4.结论评定：得出验收结论，并形成消防验收意见书。5.工程移交公安消防机构组织主持的消防验收完成后，由建设单位、监理单位和施工单位将整个工程移交给使用单位或生产单位。工程移交包括工程资料移交和工程实体移交两个方面。工程资料移交包括消防工程在设计、施工和验收过程中所形成的技术、经济文件。工程实体移交表明工程的保管要从施工单位转为使用单位或生产单位。 四、施工过程中的三种消防验收形式1.隐蔽工程消防验收2.粗装修消防验收：属于消防设施的功能性验收。验收合格后，建筑物尚不具备投入使用的条件。3.精装修消防验收：适用于房屋建筑全面竣工，消防工程已按设计图纸全部安装完成并准备投入使用前的消防验收。验收合格，房屋建筑具备投入使用条件。五、消防系统的施工技术要点（一）灭火系统的安装技术要点1.消火栓灭火系统的安装技术要点（重点）1）消火栓灭火系统室内消火栓给水管道若管径100mm时，采用螺纹连接；100mm采用法兰或卡箍式连接（注：建筑管道是卡套式，通常是不锈钢；消火栓给水管道是卡箍式，通常是橡胶，可柔性伸缩）。2）箱式消火栓的安装应符合下列规定：栓口应朝外，并不应安装在门轴侧；栓口中心距地面距离、阀门中心距箱面距离、消火栓箱体安装的垂直度应符合相关要求。3）室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。2.自动喷水灭火系统的安装技术要点（1）消防供水管直接与市政供水管、生活供水管连接时，连接处应安装倒流防止器。供水设施安装时，环境温度不应低于5；当环境温度低于5时，应采取防冻措施。（2）当设计无要求时，报警阀组应安装在便于操作的明显位置，距室内地面高度宜为1.2m。（二）火灾自动报警系统施工技术要点（重点）1.火灾探测器分成感温、感烟或感光探测器、气体探测器和复合探测器五种基本类型。2.探测器宜水平安装。3.手动火灾报警按钮安装在墙上距地（楼）面高度1.5m处。应安装牢固，并不得倾斜。按钮的外接导线，应留有10cm以上的余量。4.火灾报警控制器在墙上安装时，其底边距地面高度1.5m。落地安装时，底边高出地坪0.1-0.2m。5.工作接地线与保护接地线必须分开。火灾自动报警系统在连续运行l20h无故障后，填写调试报告。2H313000工业机电工程施工技术一、机械设备安装工程施工程序（重点）机械设备安装的一般程序如下：施工准备基础验收设置设备安装基准线和基准点地脚螺栓安装垫铁安装设备吊装就位设备安装调整（找正、找平、找标高）设备灌浆设备清洗设备装配调整试运行竣工验收。1、基础验收1）对大型设备、高精度设备、冲压设备及连续生产线设备（如轧钢设备、火力发电厂中的锅炉和汽轮发电机等）的基础，建设单位应提供基础预压记录及沉降观测点（对基础预压不预压及如何预压应由设计单位确定）。2）基础验收时应提供的移交资料（可出案例）：基础施工图（包括设计变更图）；设计变更及材料代用证件；设备基础质量合格证明书（包括混凝土配合比、混凝土养护及混凝土强度等）；钢筋及焊接接头的试验数据；隐蔽工程验收记录；焊接钢筋网及焊接骨架的验收记录；结构外形尺寸、标高、位置的检查记录；结构的重大问题处理文件。2、大型及重要设备应设置永久性中心标板和基准点，应用铜材或不锈钢材制作。3、地脚螺栓安装：常用的是固定式地脚螺栓和活动式地脚螺栓。固定式地脚螺栓按安装方式不同分为有预埋地脚螺栓、预留孔地脚螺栓和用环氧砂浆锚固地脚螺栓三种。4、垫铁安装：机械设备一般采用平垫铁和斜垫铁安装，有些设备的水平度在生产过程中常需要调整，采用螺栓调整垫铁；有些设备需要减振，采用减振垫铁。设备无垫铁安装目前只限于设计文件有要求的情况下采用。5、设备就位前，应将基础清扫干净，将设备底座与基础间灌浆层部位凿成麻面。6、设备安装调整 1）设备找正：是用移动设备的方法将其调整到设计规定的平面坐标位置上，即将其纵向中心线和横向中心线与基准线的偏差控制在设计或规范允许的范围内。2）设备找平：是指在安装中用调整垫铁高度的方法将其调整到设计规定的水平状态，水平度偏差控制在设计或规范规定的允许范围内。3）设备找标高：指在安装中用调整垫铁高度的方法将其调整到设计规定的高度位置，高度偏差控制在设计或有关规范允许的范围内。7、设备灌浆：设备底座与基础之间的灌浆（二次灌浆）在设备找正调平、地脚螺栓紧固、各检测项目合格后进行（10年）。灌浆料通常由设计选用，设计未提出要求时，宜用无收缩混凝土或微膨胀混凝土。8、调整、试运行是综合检验设备制造和设备安装质量的重要环节。机械设备试运行分三个阶段，单体无负荷试运行和无负荷联动试运行，由施工单位组织实行，试运行必须具备应有的条件及正确试运行方法。负荷联动试运行由建设单位组织实行。二、机械设备安装精度包括：位置精度、设备制造精度、运行精度。三、影响设备安装精度的主要因素及控制方法（重点）（一）设备基础对安装精度的影响主要是沉降不均匀和强度不够。（二）垫铁和二次灌浆设备支承在垫铁和二次灌浆层上。当垫铁不平稳、二次灌浆层不密实、强度不够时，会影响设备安装精度。因此，垫铁应平齐、无毛刺，垫铁与基础、垫铁之间、垫铁与设备接触应良好，每组垫铁不超过5
