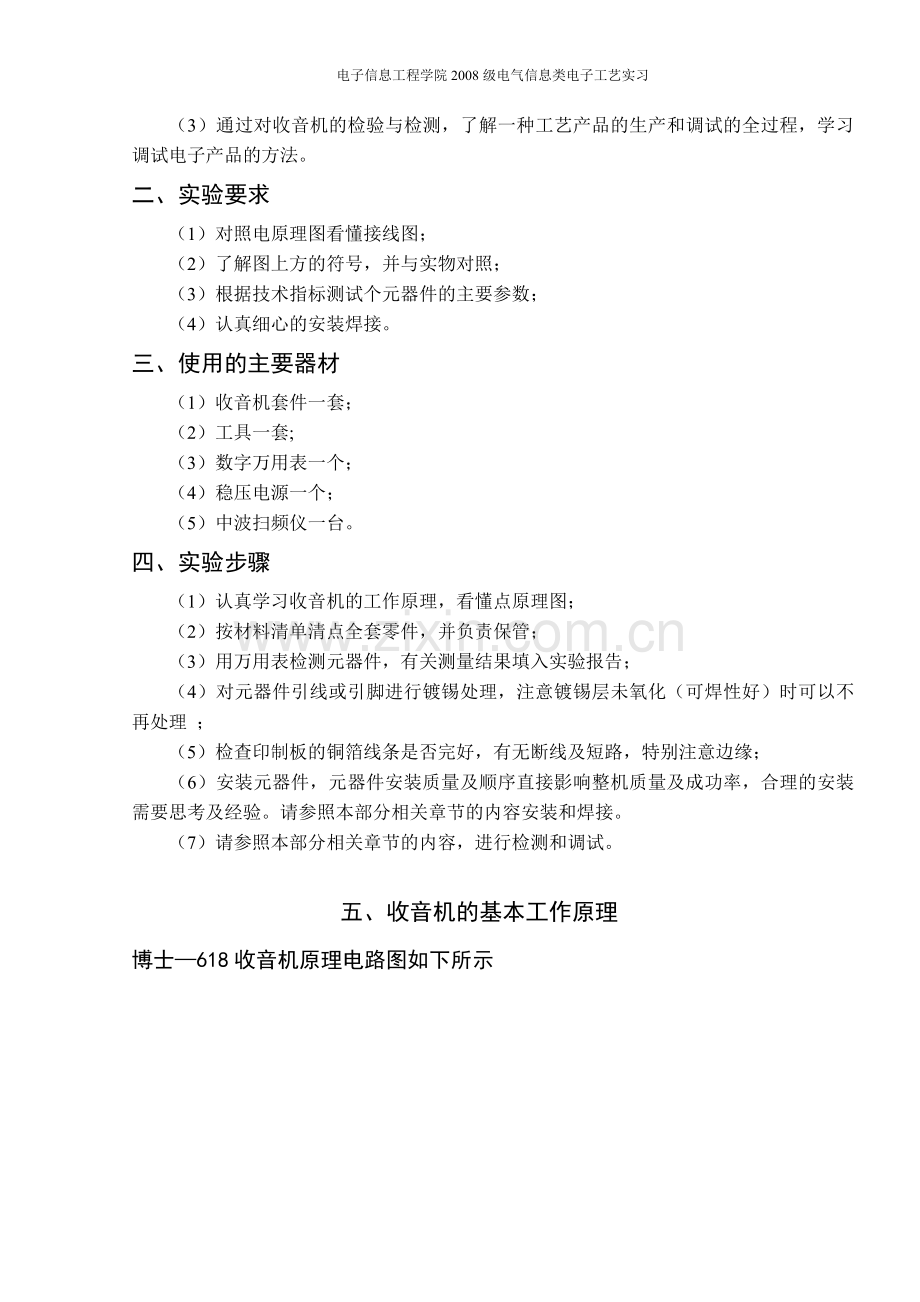

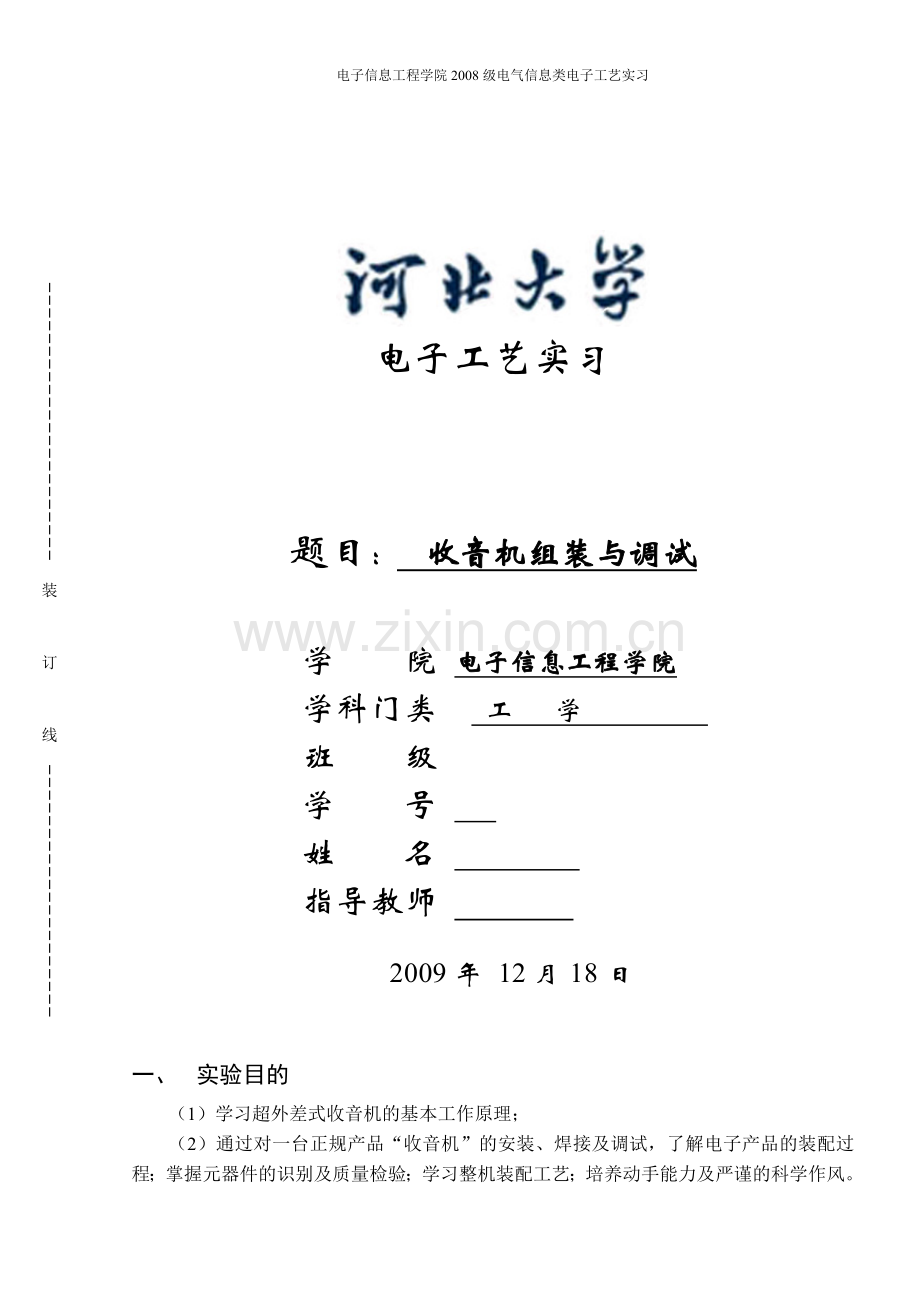

电子信息工程学院2008级电气信息类电子工艺实习装订线电子工艺实习题目： 收音机组装与调试学 院 电子信息工程学院学科门类 工 学 班 级 学 号 姓 名 指导教师 2009年 12月18日一、 实验目的（1）学习超外差式收音机的基本工作原理；（2）通过对一台正规产品“收音机”的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机装配工艺；培养动手能力及严谨的科学作风。（3）通过对收音机的检验与检测，了解一种工艺产品的生产和调试的全过程，学习调试电子产品的方法。二、实验要求（1）对照电原理图看懂接线图；（2）了解图上方的符号，并与实物对照；（3）根据技术指标测试个元器件的主要参数；（4）认真细心的安装焊接。三、使用的主要器材（1）收音机套件一套；（2）工具一套;（3）数字万用表一个；（4）稳压电源一个；（5）中波扫频仪一台。四、实验步骤（1）认真学习收音机的工作原理，看懂点原理图；（2）按材料清单清点全套零件，并负责保管；（3）用万用表检测元器件，有关测量结果填入实验报告；（4）对元器件引线或引脚进行镀锡处理，注意镀锡层未氧化（可焊性好）时可以不再处理 ；（5）检查印制板的铜箔线条是否完好，有无断线及短路，特别注意边缘；（6）安装元器件，元器件安装质量及顺序直接影响整机质量及成功率，合理的安装需要思考及经验。请参照本部分相关章节的内容安装和焊接。（7）请参照本部分相关章节的内容，进行检测和调试。五、收音机的基本工作原理博士618收音机原理电路图如下所示博士618收音机原理电路图图9 各元件位置5.1 无线电发送与接受的过程5.1.1 无线电的发送人耳能听到的声音频率约在2HZ20KHZ的范围。通常我们把这一范围叫音频，声波在空气中的传播速度比起无线电波的传播速度是很慢的，而且衰减的速度很快，所以声音不能传得很远。要实现声音的远距离传送，首先应将声音通过微音器转化为音频电信号，音频电信号不能直接向空间发射，必须用音频信号去调制一个等幅的高频震荡才能实现声音的远距离传输，这个等幅的高频震荡叫载波，经过调制的载波通过调谐功率器放大，由发射天线辐射到空间。音频对载波的调制一般采用调幅或调频，由于调幅波频带窄，接收机简单，成本低的特点，目前大多电台均采用调幅广播发射过程如图（1）所示:载波发生器调制器高频功率放大器音频放大器图1 广播发送电路的原理音频对载波的调制一般采用调幅或者调频。调幅是使载波的振幅随着调制信号的强弱而变化，调频是使载波的频率随着调制信号的强弱而变化，由于调幅波频带窄，接收机简单，成本低的特点，所以目前中央和各省市及地方电台均采用调幅广播。我国规定调幅广播中取音频信号的最高频率为Fn=4.5kHz，则每一广播电台占有9kHz的带宽。调幅广播根据载波频率的高低分为中波，中短波和短波，我国中波广播频段为535kHz1605kHz，短波I为2.77MHz，短波为718MHz。由于调频波具有抗干扰能力强，音质好的特点，目前中央和大多省市区都有调频广播，调频广播频段为88108MHz,已调波带宽为150200kHz。5.1.2 无线电的接收接收过程与发送过程相反，它的任务是将空中传送来的电磁波接收下来并还原成调制信号，经音频放大器放大推动杨声器发出声音。 接收机的电路形式有两种，一种为高放式收音机，高放式收音机首先经输入回路选频放大器放大，再经检波和音频放大推动扬声器发出声音。高放式收音机具有灵敏度高，输出功率大的优点，但选择性差，另外高放级一般由二、三级组成，协调比较复杂；另一种是超外差收音机，其电路组成如图2所示图2 超外差收音机的组成超外差式收音机与高放式收音机的区别是把接收到的高频信号变为频率较低的中频信号，经过中频放大器放大，再进行检波，要将高频信号变换为中频信号，接收机还需要外加一个正弦信号，这个信号叫外差信号，产生外差信号的电路叫本机振荡器，高频信号和外差信号均加到混频器，利用晶体管的非线性混频，经中频选频电路得到两者的差频信号，即f1=f0-fs，这个差频信号叫中频，我国规定调幅收音机中超外差收音机由于中频465kHz（调频为了10.MHz），中频信号送入后面的中频放大器放大，再进行检波。目前接收机的主要形式是超外差接收机。5.2 超外差式收音机介绍5.2.1 输入回路输入回路的作用是从各种无线电波和干扰信号中，选择出所要收听的电台信号，它是同绕在磁棒上的线圈L1 和双连可变电容的输入连 及并联补偿电容 组成，见图3（a），由于电磁波是有天线线圈L1产生感应电动势的，其等效电路如图3（a）所示，所以输入回路为一串谐振电路，其谐振固有频率,对于接收信号中fc=fs的信号，输入回路产生串联谐振，发生串联谐振时，L1两端电压最高，对其他频率的信号通过输入回路都因受到衰减，其谐振曲线如图3（c）从而达到回路选台的目的，调节C1a,便可改变谐振频率，从而可接收到本频率段不同电台的广播。输入回路选择到的高频信号，通过L1，L2 的耦合加到混频级 （a）输入回路 （b）输出回路 （c）谐振曲线图3 输入回路5.2.2 变频级变频器的作用是将天线线圈接收到的高频信号fs变成固定的中频（我国规定465kHz），要实现变频就要产生一个本机震荡信号，本振频率应高与高频信号fs一个中频，普通收音机本振与变频是由同一个晶体管实现的，如图5 所示。本机振荡是由振荡变压器B2和双连电容器的振荡连C1b等元件组成，T1 集电极调谐回路B2 与C7 谐振于465kHz，对于本机振荡信号阻抗最小，C3、C4 容量较大，对本振信号又可视为短路，故其交流等效电路如图4（2）所示，图中L1、L2 即振荡变压器B2,C=C5(C1b+C1b)/(C5+C1b+C1b),由图可以看出对振荡信号该级又是一级共基极电路。 图4（1） 变频电路 图4（2） 交流等效电路输入高频信号耦合加到T1的基极,本振信号利用晶体管输入特性的非现实混频,若非线性器件的伏安特性:i=ao+a1u+a2u2i是通过非线性器件的电流,u是加到非线性器件上的电压,设高频信号为:Us=UsCOSwst本振荡信号为：Uo=UoCOSwot则U=UsCOSwst+UoCOSwot代入式i=ao+a1(UsCOSwst+UoCOSwot)+a2(UsCOSwst+UoCOSwot)2根据三角公式2COSCOS=COS(+)+COS(-)由上式可见不同的频率高频电压作用于非线性器件时其电流不仅有基波万分还要产生一系列的谐波及和频及差额,信号经极电极并联谐调回路(B3与C7组成),取出差额os(即为中频)送入中频放大器放大。由于混频是利用晶体管输入特性曲线的非线来实现的，所以选择适当的工作点是十分重要的，工作点选择低谐波成分丰富易产生差频项，但对本机振荡来讲，不易产生振荡成无声，对于高频信号来讲也会生非线性失真，同时高次谐振波成分过强时还会产生“啸叫”。工作点若选择过高，本机振荡虽易起振，但差频相较小变频增益反而会下降，一般变频级集电极电流为0.3-0.5mA。5.2.3 中放中频放大器的作用是对中频信号进行放大，中频放大电路如图5 所示，与一般RC振荡器不同的是其集电极负载为中频变压器B4 初级与电容C8 组成并联谐振电路，其谐振回路的中心频率为中频，对于465kHz中频信号并联谐振电路阻抗最大（RC且为纯阻性的），中频放大器增益最高，而对于其它频率万分都将受到衰减和抑制。并联谐振电路中电感具有中心抽头其作用是23 两端并联谐振阻抗与晶体管的输出电阻相匹配，中频变压器初级绕组较高，次级绕阻很小，其目的也是使中频变压器与下一级输入电阻匹配以提高传输效率，一般收音机中放有关两级，如果将变频级考虑在内为三级，三个中频变压器各不相同，以型号和磁帽上的颜色区分，其目的是对各级中放的选择性，通频带和增益各有侧重，以满足整体设计指标的要求，一般中放1 表态工作电流0.81.2mA，中放2 工作电流11.5mA，要求中放增益40db带宽57kHz，邻近电台衰减26db 以上。图5 中频放大器5.2.4 检波检波的作用是从调幅波中得到调制信号，它与发送端调制器的作用相反，故称为解调。在检波器中检波负载RL、CL的选择是十分重要的，RL、CL越大检波效率越高，但RL、CL过大，CL放电慢，当调幅包络的变化，而产生惰性失真（又称对角线失真）。一般取调制信号的最高角频率与RL、CL的乘积小于.5，即：maxRLCL1.5，除二极管检波器外，还有三极管检波，三极管检波是利用晶体管be结，实现检波的，检波负载一般接在发射级。图6二极管检波器图6 检波原理5.2.5 自动增益控制(AGC)电路自动增益控制电路的作用是：当信号过强时，它能使功率放大器增益降低，当接收信号波动过大时，它能使检波输出保持稳定，当接收信号过弱时，它能使中放增益最高。它是利用检波输出的音频信号的平均值控制中频放得器的增益来实现的当检波器输出的音频信号增加时，通过自动增益控制电路使中放级的基极电压降低，中放级的集电极电流IcrbeAu，当音频信号降低时，则：IcrbeAu，从而使检波器的输出保持稳定。图8自动增益控制电路5.2.6 音频放大器图7是具有输入、输出变压器压器的音频放大器，RW是音量电位器，B1是输入变压器，B2是输出变压器，T1是前置放大管，T2、T3是推挽管，R1和R2、R3分别是T1和T2的偏置电阻。检波器输出的音频信号加到RW上，通过调节RW可以改变前置放大级输入音频信号的大小，达到音量调节的目的。音频信号通过耦合电容C1加到前置放大管T1的基极，引起集电极电流随音频信号的大小变化，集电极电流的变化通过变压器B1耦合功放级。功放级电路是对称的，对于输入信号的正半周，由于T1的倒相作用使T2管的基极电位下降，T3的基极电位升高，T2导通，T3截止，T2的集电极电流通过输出变压器B2初级（上臂）耦合到次级，对于输入信号的下半周，T2的基极电位升高，T3基极电位降低，T3导通，T3的集电极变压器耦合的功率放大器的输出：电流通过B1的（下臂）耦合到次级，在变压器B2的初次级又合成一个完整的正弦波，该音频信号推动扬声器发生声音。由于T2导通时T3截止，T3导通时T2截止，帮自然保护区推挽电路。为了克服交越失真，推挽管工作于甲乙类，一般静态工作电流mA，T1管的集电极静态电流1.5mA左右。图7 变压器功率放大器5.2.7 扬声器扬声器是换能器件，它将电能轮换成声强，杨声器种类很多，收音机常用的是恒磁动圈式纸盆扬声器它主要由环形永久磁铁、音圈、纸盆、纸盆架组成。永久磁铁产生恒定磁场，当音频电流通过音圈时，音圈在磁场力的作用下，在磁隙间作上一振动，音圈的振动牵动纸盆一起振动，低盆振动使周围空气振动而发出声音。六、元器件识别与测量收音机在焊接前要对所有元件进行测量，以鉴别其好坏优劣，对电解电容，二极管要工分开正负极，对于晶体管使用前还要分清极型和、，否则要把元件焊到线路板后再查找问题，就困难了，元器件测量包括电阻、电容、电感与晶体管。6.1 电阻的检测收音机中所用的电阻大多是或的碳膜电阻，电阻阻值有的直接标注在电阻上，更多的是用色环表示其阻值大小，用色环表示阻值的方法。不同的颜色表示不同的数值：黑、棕、红、橙、黄、绿、兰、紫、灰、白依次表示0 、。第一色环表示第一位有效数字，第二位色环表示第二位有效数字，第三色环表示第一、第二位有效数字后面零的个数（n 中的n 的数值），第四个色环表示误差，金色误差，银色（用金色或银以色环在前面分别表示阻值为0.1和0.01）。例如其电阻色环顺序为绿、棕、红、金，该电阻阻值为5.1k，误差-，电阻的好坏，阻值的大小只要用万用表的档测量就可以了，测量时要注意的是：一、表使用时要调好零；二、测量时应注意选择量档使指针尽量指示在中值附近。表6.1.1电阻值的测量名称识别理论值（根据颜色）检测电阻R1 红紫黄金270 K266 KR7 红紫黄金270 K267 KR2 红紫红金2700 2720 R3棕红黄金120 K118.8 KR4 棕红黄金120 K119.8 KR5 橙橙橙金33 K33.2 KR6 橙橙棕金330 326 R8 棕黑红金1 K1014KR9 棕绿棕金150 148 6.2 电位器的检测对于电位器需要检测开关端，固定端和活动端。经测量当开关闭合电位器4-5两端的阻值为0.5，电位器1-3两端即固定端的阻值为4.9 K，将电位器旋钮旋到某一点测得1-2端即活动端的电阻值为85.7 。以上测得数据均符合电位器的性质，可证明其性能良好。6.3 电容的检测表6.1.2电容值的测量名称识别电容名称理论值（看标记）检测（用指针万用表检测）电解电容为圆筒状，有正负极，长正短负。C11100 F正常C12100 F正常C44.7 F4.6 FC64.7 F4.3 FC74.7 F4.7 F瓷片电容比较薄，比较小，无正负极之分。C20.01 F0.0102 FC30.01 F0.0101 FC50.022 F0.023 FC90.022 F0.022 FC100.022 F0.023 F独石电容比瓷片电容厚，大小与其差不多，无正负极之分。C8180 PF183 PF6.4 电感的测量收音机中的电感，主要是中频变压器，输入、输出变压器，对于这些变压器或电感线圈只能用专用仪器（如表，匝间短路测试仪）测量其好坏，一般用万用表档只能测量初次级绕阻是否短路或绕阻是否开路，对匝间短路故障是难以判断的。其中包括中频变压器、输入输出变压器和磁性天线的测量。中频变压器的识别与检测名称识别理论值检测B2（红色）可以调节电感的大小，进而调节电压0.3 0.3 3-3.4 2.9 0.3 0.3 B3（白色）可以调节电感的大小，进而调节电压1.3 1.2 3.8 3.4 0.2 0.2 B4（绿色）可以调节电感的大小，进而调节电压2.5 2.2 2.9 2.71.2 1 输入输出变压器的识别与检测名称识别理论值检测B5（蓝色）变压器的样子，可以看见硅钢片，线圈190 199.688 84.0 88 82.6 B6（黄色）变压器的样子，可以看见硅钢片，线圈6.2 5.4 6.2 5.3 1.2 1.2 6.5 三极管的检测晶体管使用前必须分清该管的极型（是管还是管）及引脚（即、），用万用表判别晶体管极性和引脚的方法见本教材的实验四，些外用万用表档还能比较晶体管值和穿透电流的大小，方法是：对于管，黑表笔接集电极、红表在集电极和基极间垮接一支数百以上的电阻（偏置电阻）时，表针向右偏转角越大（大）该管的值越高，对于管测量时，正表笔接，负表笔接，其它方法相同。三极管的识别与检测倍数数据型号倍数BG1(9018)115BG1(9018)133BG3(9018)116BG4(9014)326BG5(9013)183BG6(9013) B185七、焊接技术及收获 电路板是由各种电子元件通过导线连结组成的，连接电子元件的导线通常都是做成印刷电路板（PCB 板），PCB 板是敷铜板（酚醛板、环氧板玻璃纤维）通过化学或机械方式去除不需要的部分，并在需要焊接元件的地方做成圆形焊盘打孔而成。印刷板有单面板、双面板（两面都有导电图形）、多层板之分。焊接就是将电阻、电容、电感、晶体管等元件插到焊盘的圆孔内，然后焊到印刷电路板上，形成具特定功能的电路。7.1.焊料与焊剂 焊料是熔点低的金属，其熔点低于被子焊金属，焊料熔化后将焊件和印刷 板上的焊盘连在一起（交界面处形成合金）。电子产品焊接大多使用权用铅锡焊料、铅和锡熔合成的合金，具有熔点低、抗氧性好、机械强度高、表面张力小的特点，铅锡比例不同，性能也不一样，含锡量60%、铅40%的焊料，熔点最低（183）且熔点、凝固点一致，凝固时间短，所以，通常驻选用含水量锡量60%的锡铅焊料。焊剂的作用是去除焊件引脚和焊盘表面的氧化膜，金属表面同空气接触都会形成氧化膜，这种氧化膜阻止了焊锡对焊件的润湿作用，像玻璃上沾上油使水不能润湿一样，焊剂就是用天清除氧化膜的一种专用材料，又称助焊剂，精力焊剂 市场上有卖的焊膏、焊没或强水、活性强水去除氧化膜的能力强，但它的腐蚀作用会使焊件及焊点受损伤，所以焊电路时不允许使用。电路板焊接中助焊剂一般用松香或松香（23%）、无水酒精（67%）配制的溶液。松香液矿业时（70）有一定化学活性，呈酸性，能去除金属表面的氧化物，凝固后表面形成隔离层，防止了焊接面的氧化。此外松香还有助于润湿焊件增强焊锡流动性。为了使于手工焊接，将焊锡制成管状内部加松香，这就是我们常用的焊锡丝或焊条。7.2、锡焊工具电烙铁： 电烙铁作用是将焊件、焊盘、焊锡加热使用权焊锡熔化将焊点与焊件连在一起。常用的是内热式电烙铁，烙铁世是由镍铬电阻丝缠在瓷管上，内热式与外热式电烙铁的区别在于烙铁世是在烙铁头的内部还是在外部，烙铁世在烙铁头的内部为内热式，内热式电烙铁能量转换效率高。内热电烙铁通电35 分钟后，即能把焊条熔化，熔化后才能使用。烙铁头有斜面、凿面、园锥等等到，根据个人习惯和焊接对象选择，初次使烙铁头先要镀锡，镀锡的方法是在木板上放上松香和焊锡，烙铁头沾上焊锡后在松香上来回磨擦，直到整个烙铁面全部镀上一层锡为止，电烙铁长时间使用烙铁头，表面会出现凹凸不平，这时需要重新修整，用锉或砂纸磨光，重新镀锡。内热式烙铁头大都经过电镀，电镀层的目的就是保护烙铁头不易腐蚀，所有有镀层的烙铁头不要修锉或打磨。 一般在、线路板选用2030W 内热式电烙铁就可以了。烙铁通电后和使用过程中注意不要用手直接角摸烙铁头可以蘸松香，香松香挥发的快慢判断烙铁头的温度只有烙铁头能将焊锡熔化后才能进行焊执着，使用中特别要注意的是不要烫破电源线，若将电源线上的塑料皮烫破，很容易触电，烙铁用后要放在烙铁架上。焊接时手握电烙铁的方法一般像握笔一样。7.3、焊件引脚处理与插装： 焊件电阻、电容、电感、晶体管等元件焊接前要将引脚上的氧化层、油污、灰尘等影响焊接质量的杂质要去除，方法是用摄子夹住引线乔几个引脚有光泽就可以了，不要用小刀或锯条将线圈头上的漆刮干净（裸露部分长度3mm），镀锡后再焊接。元件在插装前要从弯曲成型，根据元件的尺寸、印刷板上安装的位置，元件可以立焊，引脚成型 时注意不要从根部弯曲，因根部易断，弯曲不要成死角或直角，应成圆弧状。元器件插装方法有巾板插装和悬空插装，巾板插装具有插装简单，分布参数小，稳定性好，是常采用的一种方法，但散热不好，对某些元件安装位置也不一定适应。悬空安装，有利散热，但要控制元件高度一致，保持美观，所以插装较复杂，以前悬空插装多，现在贴板插装多。插装时对有标号的元件要便于观察，如色环电阴要符合阅读方向：即由左到右，由下到上。7.4、焊接方法（五步法）：焊锡、焊剂、烙铁准备好，焊件与印刷板处理好后就可焊接，焊接的方法：（1） 烙铁头要挂上适量的焊锡，这样在烙铁接触焊件和印刷板时可以加大传热面积，传热速度快，少量的焊锡可做为烙铁头与焊件传热的桥梁。（2）将烙铁头放在印刷板的焊盘和焊件引脚上，使焊盘和焊件均受热，尽量要使烙铁头与焊点接触面积大。（3）将焊锡丝至于焊盘或烙铁头，焊锡熔化并形成焊点。（4）熔化一定量的焊锡后，将焊锡丝移开。（5）将焊锡完全润湿焊点后45。方向移开烙铁。注意焊接时间不要太长，一般焊点大约两三秒钟。有的人焊接时烙铁头先沾上一点焊锡，然后将烙铁放到焊点上停留，等待加热后焊锡润湿焊件，形成焊点，这种焊接方法不正确，因为焊丝熔化后，烙铁放到焊点时焊剂已挥发，因无焊剂作用易造成虚焊，而且会丧失焊剂对焊点的保护作用。7.5、锡焊注意事项：（1）焊件表面要处理干净去除焊件表面上的锈迹、油污、灰尘、漆皮等会影响焊接质量的杂质。（2）焊接前烙铁要挂锡，靠烙铁上的焊锡加大传热面积和传热速度形成焊接桥。（3）控制好焊接时间，时间过长浪费焊锡而且有可能损坏元件，如电容引脚焊点开焊，中频电压器内塑料变型或开焊；时间短焊锡少，强度不够或虚焊。7.6、焊点检查与要求：（1）焊点表面（有光泽平滑）：若焊点无金属光泽，焊点发白，是因烙铁功率过大或加热时间过长造成的。若焊点表面呈豆腐渣状，是因焊点或焊件面积大，散热快，烙铁功率小或焊锡未凝固时移动了焊件造成的。焊点拉尖不平滑，加热不足，焊料不合格。（2）焊锡与焊盘交界处接触角要小，接触面要大；润湿角越小，质量越好，一般控制在20。-45。为宜。润湿角越大有可能是焊盘不热或焊盘不吃锡，这样即浪费焊锡，又会造成虚焊。（3）焊锡连接面以引脚为中心（左右对称）呈半弓形凹面，若焊锡来流满焊盘，是加热不足，焊锡流动性差造成的，这样既不美观焊点强度又不够。（ 4）检查有无虚焊、连焊、错焊、漏焊，发现有连焊的要即时处理，有虚焊，漏焊的要补焊。焊接的收获：熟话说千锤百炼，熟能生巧。这次焊接使我真正体会到了这两句话的含义。焊接完每一个元器件焊后，还需仔细检查元器件的规格、极性、焊接是否有错误，是否存在有虚焊、漏焊、错焊、短路等现象。还要检查焊锡是否过多，及时清理多余焊锡，以免给后面的焊接造成。经以上检验无误后，可以继续焊接下一个元件。这就像做人一样，一步一个脚印的走。八、收音机的调试8.6.1、初调静态工作点测量及调试当按要求把所有的元器件焊好后，还需仔细检查元器件的规格、极性（如电解电容、二极管、三极管等元器件的极性）焊接是否有错误；是否存在有虚焊（假焊）、漏焊、错焊、短路等现象；当有错焊、连焊的焊点时容易损坏元件。经以上检验无误后，把喇叭线、电池线焊好，注意导线两端的裸线部分不要留得过长，与电路板焊接的一端有2 毫米即可，否则易产生短路现象。测流档测量各级的集电极电流，电路板上有对应的开路缺口。正常情况下可通过改变偏置电量静态工作点的顺序是从末级功放级开始，逐级向前级推进。测量各级电路静态工作点的方法是用数字万用表的直流电阻的大小使集电极电流达到要求值。如果集电极电流过小，一般是晶体管的E、C 极接反了，或偏置电路有问题，或是管子的值过低。如果集电极电流过大，应检查偏置电阻和射极电阻，否则是晶体管的值过大或损坏。若无集电极电流一般是E、C、B 的直流通路有问题。无论出现那种问题，应根据现象结合电路构成及原理认真分析，找出原因，如此才能得到锻炼和提高。各级的静态工作点（集电极电流）正常后需把各级的集电极开路缺口焊上，这时一般都能收听到本地电台的广播了。如果收听不到电台的广播，则应采用信号注入法（或称干扰法）检查故障发生在那一级，方法是：用万用表的档，一支表笔接地，用另一支表笔由末级功放开始，由后向前依次瞬间碰触各级的输入端，若该级工作正常扬声器发出“咔咔”声；碰触到那一级输入端若无“咔咔”声，说明后级正常，而故障可能发生在这一级，应重点检查这一级。在这一级工作点正常的情况下，一般是元件错焊、漏焊造成交流断路或短路，使传输信号中断。如果从天线输入端注入干扰信号，扬声器有明显的反应，而收听不到电台的广播，一般是本振电路不工作、或天线线圈未接好（如漆包线的漆皮未刮净）造成的，应检查本振电路和天线线圈。如果出现声音时有时无。一般是元件虚焊或元件引脚相碰造成的。当静态电流正常，并能接收到电台信号、且有声音后，才能进行调中频。各级静态工作电流的测量与记录测量及记录表如下：表8.6.1 各级电流的测量需测量位置Ic56Ic4Ic2Ic1电流理论值(mA)631.50.5电流测量值(mA)5.12.271.40.418.6.2调中频调中频是调节各级中放电路的中频变压器的磁芯，使之谐振在465kHz。调中频的方法很多，这里介绍用中波扫频仪和用电台广播调中频的方法。8.6.2.1 用广播电台调中频 若无中频的仪器设备，只好用广播电台的播音调中频，调整的方法是在中波段高频端选择一个电台（远离465kHz），先将双联电容的振荡联的定片对地瞬间短路，检查本振电路工作是否正常，若将振荡联短路后声音停止或显著变小，说明本振电路工作正常，此时调中频才有意义。用无感改锥由后级向前级逐级调中频变压器（中周）的磁芯。边调边听声音（音量要适当），使声音最大，如此反复调整几次即可。调节中频变压器（中周）的磁芯时应注意：不要把磁芯全部旋进或旋出，因为中频变压器出厂时已调到465kHz，接到电路后因分布参数的存在需要调节，但调节范围不会太大。8.6.2.2用扫频仪调中频 首先将双联电容的振荡联的定片对地短路，使本机振荡停振。 按照1.2.2 设置标志频率的方法对扫频仪进行标志频率的设置,使A、B、C、D、E 各档分别设置为:465kHz、525kHz、600kHz、1500kHz 和1640kHz。 扫频仪射频（RF）输出信号输入给收音机的输入回路（即由双联电容器输入联的定片对地输入射频信号）。扫频仪的Y 轴输入接至被测收音机检波器输出端（即取自音量电位器W 两端）。音量电位器应旋到音量最小位置。用扫频仪调中频的仪器连接如图8所示。 扫频仪的输出衰减器应大于70dB、Y 轴增益置于最大。 “垂直位移”旋钮的位置应使在屏幕上的扫迹容易观察。 用无感改锥由后级向前反复调节各中频变压器的磁芯，使扫频仪显示的465kHz 标志频率点幅值最大，并且应使其左右对称。至此中频调整完毕。 中频调整完毕后，要把双联电容器振荡联的定片对地的短路线拆掉，使本机振荡电路恢复工作。图8 扫频仪调中频的仪器连接图12中频幅频特性曲线图14各频率点的峰值图8.6.3调覆盖频率覆盖是指双联电容器的动片全部旋进定片（对应低频端），至双联电容器的动片全部旋出（对应高频端）所能接收到的信号频率的范围。例如：中波段频率覆盖范围为5351605kHz，留有余地的话中频覆盖应调整在：525kHz1640kHz。调覆盖又叫做调刻度，如果中波段的频率覆盖是：525kHz1640kHz，那么中波段所能接收到的各电台的频率与收音机的频率度盘上的频率刻度应基本一致，如中央一台在华北地区的广播频率为：639kHz，调好覆盖后其频率指针应指示在639kHz。调覆盖时首先将调谐旋钮（或拉线）装好，调节频率旋钮时指针应从低端频率刻度起，到高端频率刻度止，即指针随双联电容器动片的旋出从低端向高端应走完刻度全程。8.6.3.1广播电台调覆盖（调刻度）在低频端接收一个本地区已知载波频率的电台（如本地区中央一台，载波频率为639kHz），调节频率旋钮对准该台的频率刻度，然后调节本振线圈磁芯，使该台的音量最大。再在高频端选择一个本地区已知载波频率的电台（如保定经济台载波频率为1467kHz），调节频率旋钮对准该台的频率刻度，然后调节本振回路的补偿电容C1b/（半可变电容），使其音量最大。然后，再返回到低频端重复前面的调试，反复两、三次即可。其基本方法可概括为：低端调电感、高端调电容。8.6.3.2扫频仪调覆盖在低频端接收一个本地区已知载波频率的电台（如本地区中央一台，载波频率为639kHz），调节频率旋钮对准该台的频率刻度，然后调节本振线圈磁芯，使该台的音量最大。再在高频端选择一个本地区已知载波频率的电台（如保定经济台载波频率为1467kHz），调节频率旋钮对准该台的频率刻度，然后调节本振回路的补偿电容C1b/（半可变电容），使其音量最大。然后，再返回到低频端重复前面的调试，反复两、三次即可。其基本方法可概括为：低端调电感、高端调电容。8.6.3.2用扫频仪调覆盖扫频仪的射频（RF）输出信号输入给收音机的输入回路（即由双联电容器输入联的定片对地输入射频信号）。扫频仪的Y 轴输入接至被测收音机的检波器输出端（即取自音量电位器W 两端）。音量电位器应旋到音量最小位置。双联电容器的动片全部旋进定片（即对应覆盖的低频端525kHz），用无感改锥调节本振线圈磁芯，使525kHz 标志频率点处于峰值最大位置。 双联电容器的动片全部旋出定片（即对应覆盖的高频端1640kHz），调节本振回路的补偿电容C1b/（半可变电容），使1640kHz标志频率点处于峰值最大位置。 调好高端后，再返回到低频端重复前面的调试，反复两、三次即可。其基本方法可概括为：低端调本振电感、高端调补偿电容。8.4调跟踪8.4.1 用电台播音调跟踪用电台播音调跟踪(统调)的方法是:在低频端接收一个电台的播音(如本地区中央一台639kHz),调节输入回路的天线线圈在磁棒上的位置,使声音最大；再在高频端接收一个电台（如保定经济台1467kHz），调节输入回路的补偿电容C1a/（半可变电容），使其声音最大。然后，再返回到低频端重复前面的调试，反复二、三次即可。其基本方法可概括为：低端调输入回路的电感、高端调输入回路的补偿电容。一般用接收电台信号调跟踪与调覆盖可同时进行，低端调本振线圈的磁芯和天线线圈在磁上的位置，高端调本振及输入回路的补偿电容。8.4.2用扫频仪调跟踪先连接仪器，扫频仪的射频（RF）输出信号输入给收音机的输入回路（即由双联电容器输入联的定片对地输入射频信号）。扫频仪的Y 轴输入从被测收音机的检波器引出（即取自音量电位器W 两端）。音量电位器应旋到音量最小位置。调节收音机的调谐旋钮，使频率刻度指在600kHz 位置，调整输入回路的天线线圈在磁棒上的位置，使600kHz 标志频率点处于峰值位置。用铜铁棒接近天线线圈磁棒的方法进行检验，接近时600kHz 标志频率点幅值应减至最小，若出现反升现象应继续调节；或微调一下双联电容器找准谐振点，再用铜铁棒进行检验，使低端统调。调节收音机的调谐旋钮，使频率刻度指在1500kHz位置，调节输入回路的补偿电容C1a/（半可变电容），使1500kHz标志频率点处于峰值位置。用铜铁棒进行检验，若出现反升现象应继续调节，或微调一下双联电容器找准谐振点，再用铜铁棒进行检验，使高端统调。其基本方法可概括为：低端调输入回路的电感、高端调输入回路的补偿电容。高、低端调好后，调节收音机的调谐旋钮，使频率刻度指在1000kHz 位置；将扫频仪的1500kHz 标志频率点改设为1000kHz，1000kHz 标志频率点应处于峰值位置，说明在1000kHz 实现了同步跟踪（统调），用铜铁棒进行检验应无反升现象。否则，应调整双联电容器的输入动片与静片之间的间隙（注意不要造成碰片现象）。如此高频端、低频端、中端反复调试，便可以实现三点统调（跟踪）。图10 跟踪关系九 、收获与体会*1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47.
