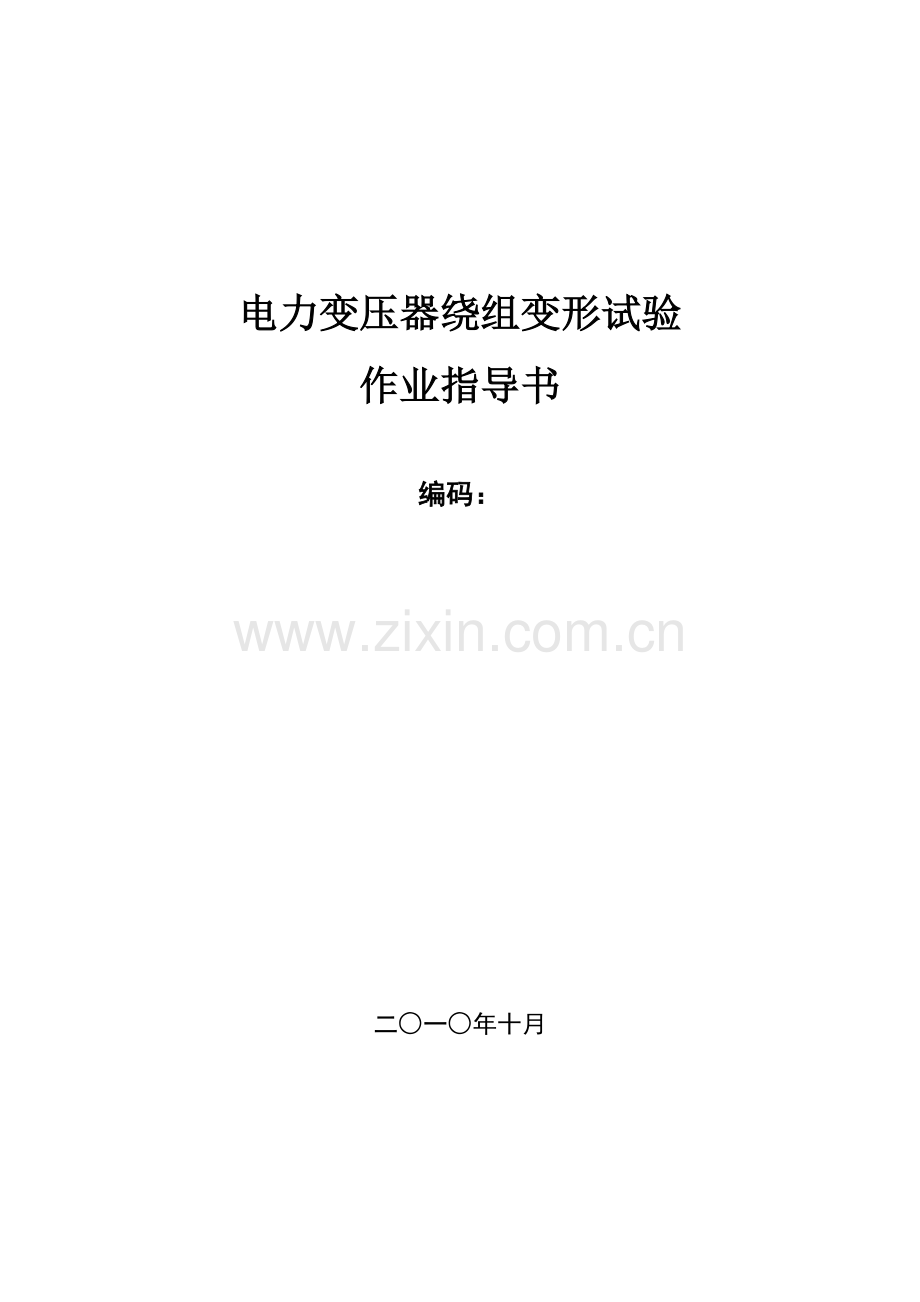

电力变压器绕组变形试验
作业指导书

编码：

二○一○年十月

作业指导书签名页

项目名称

作业内容

批 准

年 月 日
审 核

年 月 日
编 写

年 月 日
注

目 录

1.适用范围 1
2. 编写依据 1
3. 作业流程 2
4. 安全风险辨析与预控 3
5. 作业准备 3
5.1 人员配备 3
5.2工器具及仪器仪表配置 4
6．作业方法 4
6.1 作业准备 4
6.2 作业方法 4
7. 质量控制措施及检验标准 4
7.1质量控制措施 4
7.2质量控制表单 5
7.3 检验标准 5

1.适用范围
交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。为了强化一次设备交接试验工作，规范交接试验现场作业，南方电网公司组织编制施工作业指导书。作业指导书的编写参照国家标准、企业标准、南方电网标准及相关的技术规范、规定。
本标准适用于110kV~500kV电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验，本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。本作业指导书对变压器绕组变形交接试验的操作步骤、技术要点、安全注意事项、安全风险辨析等方面内容进行了详细的规范，用于指导变压器绕组变形的交接试验工作。

2. 编写依据
序号
标准及规范名称
颁发机构
1
GB1094.1—1996 电力变压器 第1部分：总则
国家技术监督局
2
IEC-60076－1（2000）Power transformer
International Electrcteohnical Commission
3
GB/T 16927.1—1997 高电压试验技术 第一部分 一般试验要求
国家技术监督局
4
GB50150—2006 电气装置安装工程电气设备交接试验标准
中华人民共和国建设部，中华人民共和国国家质量监督检验检疫总局
5
DL/T 911—2004 电力变压器绕组变形频率响应分析法
中华人民共和国国家发展和改革委员会

以及其它相关标准。
以上标准如有新版本，按最新版本执行。

3. 作业流程
1) 作业（工序）流程图
开始

摆放设备，接取电源

拆除引线，连接测试线

检查试验结线

绕组变形测试

是
是否发现异常

采取措施
否

施工记录

完成

4. 安全风险辨析与预控
工作前安全风险辨析及措施见表4-1。

表4-1 工作前安全风险辨析及措施表
序号
安全风险
预控措施
检查结果
1
把有故障的试验设备带到现场。
出工前检查试验设备是否完好，是否在有效期内。

2
现场安全措施不满足安全要求。
工作负责人应在值班人员的带领下核实工作地点、任务，拉开的刀闸、合上的地刀情况。

3
工作任务和安全措施交待不详尽、不清晰。
工作负责人应在开工前向全体工作成员交待清楚工作地点、工作任务、已拉开的隔离开关刀闸和已合上的接地开关的情况，检查安全围栏和标示牌等安全措施，特别注意与临近带电设备的安全距离，防止走错间隔。

4
误接非独立电源。
检查电源是否为独立电源，防止误跳运行设备。

5
电源线蹦跳触及带电设备。
严禁蹦跳电源线，电源线必须固定，防止甩动或突然断开试验电源。

6
高空坠落
登高人员必须使用安全带，必要时使用高空作业车。

7
无关人员可能误入试验场地
安全围栏设置，不要有缺口，安全围栏周围派人监护，防止无关人员进入。

8
人员误触碰带电的高压试验引线
在加压之前清理无关人员，同时对工作组成员交代好安全事项，加压过程中设专人监护，并呼唱。

9
感应电伤人、高压触电
试验中断、更改接线或结束后，必须切断主回路的电源
挂上接地线后才可更换试验接线。

10
拆接引线未恢复，或者遗留工具
工作负责人在试验工作结束后进行认真的检查，确认拆
接引线已恢复，无遗留工具和杂物。

请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任
施工单位检查人： 监理单位检查人：
日期： 日期：

注：检查结果：   ：未检查 ×：检查不合格 √ ： 检查合格 / ： 无此项

5. 作业准备
5.1 人员配备
工序名称
建议工作人数
负责人数
监护人数
试验前的准备
5～6
1
1
绕组变形测试
5～6
1
1
工作终结
5～6
1
1

5.2工器具及仪器仪表配置
序号
名称
规格/编号
单位
数量
备注
1
试验警示围栏

若干

2
标示牌

块
若干

3
安全带

套
若干

4
万用表

只
2

5
便携式电源线架

只
2
带漏电保护器
6
绝缘操作杆

根
若干

7
拆线工具及绝缘绳、绝缘带

套
若干

8
温湿度计

只
1

9
工具箱

个
1

10
线包(绝缘导线、接地线等)

若干

11
变压器绕组变形测试仪

台
1～2
选用
12
现场原始记录本

本
若干

6．作业方法
6.1 作业准备
6.1.1变压器绕组变形检测应在所有直流试验项目之前或者在绕组充分放电以后进行。应根据接线要求和接线方式，逐一对变压器的各个绕组进行检测。
6.1.2开始试验准备工作，选择合适的试验仪器，摆放好设备，接取试验电源。
6.1.3拆除变压器高、中、低压侧及中性点与外部的联接引线并保持足够安全距离，拆除的引线尽可能远离被测变压器套管，对于套管引线无法拆除的变压器，可利用套管末屏抽头作为响应端进行检测，但应注明，并应与同样条件下的检测结果作比较。
6.2 作业方法
6.2.1按规定试验方法布置试验结线；
（1）变压器绕组的幅频响应特性与分接开关的位置有关，宜在最高分接位置下检测，或者应保证每次检测时分接开关均处于相同的位置。
（2）因检测信号较弱，所有接线均应稳定、可靠，减小接触电阻。
（3）两个信号检测端的接地线均应可靠连接在变压器外壳上的明显接地端（如铁芯接地端，最好同点接地），接地线应尽可能短不应缠绕。
（4）将绕组变形测试系统调试完毕。
（5）按顺序对各绕组进行绕组变形测试，并对其数据进行分析判断。
（6）全部试验完成后，关闭仪器电源，拆除试验接线，试验结束。

7. 质量控制措施及检验标准
7.1质量控制措施
7.1.1 用试验专用连接线将被试绕组按相应的试验方法布置试验结线；
7.1.2 测试时变压器各侧套管引线应全部拆除，尽量避免外部干扰；避免试验电源受到干扰；避免周围悬浮电位干扰。
7.1.3 测量电缆屏蔽层接地线应尽量短，最好与变压器的铁芯同点接地，接地点要良好，使高频电流的流向正确。
7.1.4 测量时人应远离套管，一般应大于1m，以免影响高频段的测量结果；
7.1.5 对有载开关应尽量放在最大分接头（第一头）测量，连同调压绕组测量；对无载调压变压器应在同一分接头进行测量；
7.1.6 每次测试时，宜采用同一种仪器，接线方式应相同。

7.2质量控制表单
WHS控制点见下表。
质量控制表
序号
控制点
控制方式
W
H
S
1
试验参数确定

●
2
登高作业
●

3
试验接线
●

4
安全距离确认

●

5
试验监护确认

●

6
试验结果分析

●
7
工序验收

●

7.3 检验标准
与初始结果相比，或三相之间结果相比无明显差别，无初始记录时可与同型号同时期同厂家进
行对比。
