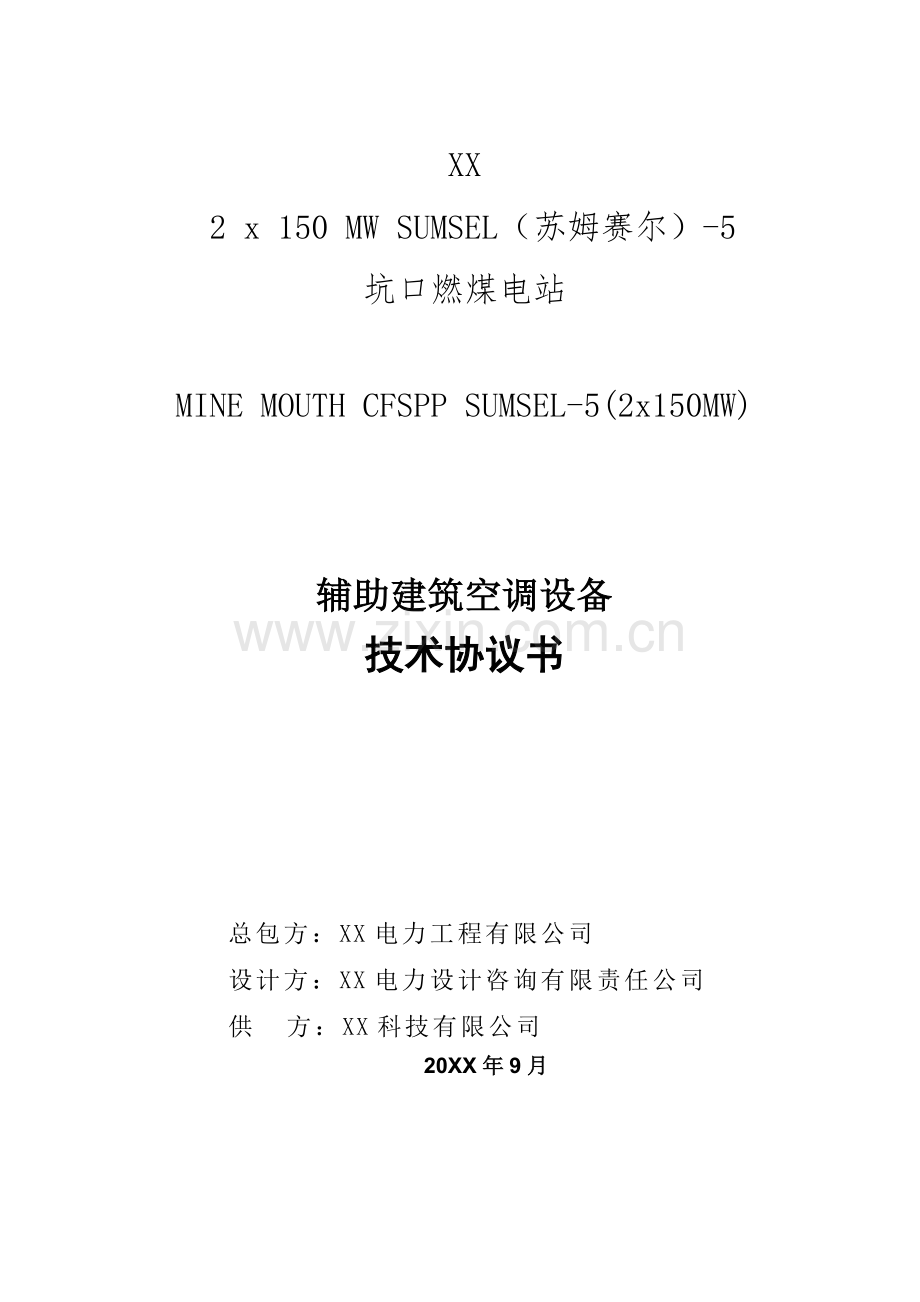

国外燃煤电厂项目辅助建筑空调设备技术协议.doc

XX
2 x 150 MW SUMSEL（苏姆赛尔）-5
坑口燃煤电站

MINE MOUTH CFSPP SUMSEL-5(2x150MW)

辅助建筑空调设备
技术协议书

总包方：XX电力工程有限公司
设计方：XX电力设计咨询有限责任公司
供 方：XX科技有限公司
20XX年9月

INDONESIA 2×150MW SUMSEL-5 CFSPP工程招标 辅助建筑空调设备技术协议书
目 录
1 总则 1
2 概述 2
3 设计和运行条件 3
4 技术条件 3
5 设计与供货界限及接口规则 20
6 供货范围 21
7 清洁，油漆，包装，装卸，运输与储存 27
8 监造、检验和性能验收试验 29
9 技术资料和交付进度 33
10 技术服务和设计联络 36
附件A 油漆颜色通用要求 41
附件B 印尼业主方关于电动机的相关技术要求 42
附件C 仪表与控制部分通用要求 47
附件D 大（部）件情况 48
附件E 交货进度 49

1 总则
1.1 本技术协议书（以下简称协议书）用于XX2×150 MW SUMSEL（苏姆赛尔）- 5坑口燃煤电站的辅助建筑空调系统。范围包括风冷单元式空调机组、分体柜式空调、分体壁挂式空调、防爆空调、附件等；它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本协议书中提出的是最低限度的技术要求，虽未对一切技术细节作出规定和未充分引用有关制造标准和条文，但供方仍应提供符合本协议书和国家（XX/印尼）有关.标准的优质产品。
1.3 供方应对本技术协议书所列内容的技术要求进行逐条响应。
1.4 在合同签订后，需方有权因规程、规范和标准等发生变化而提出补充要求，具体内容由需、供双方共同商定。
1.5 在合同签订后，需方有权因规程、规范和标准等发生变化而提出补充要求，具体内容由需、供双方共同商定。
1.6 对本协议书没有特别规定设计和制造方面的所有细节，在不与本协议书相抵触的情况下，设备应按照供方的习惯做法制造并配备附件。设备应在工程设计和工艺制造方面符合需方认可的新的工业标准。
1.7 供方对整套设备和辅助系统、配件负有全责，即包括分包（或采购）的产品。凡在供方设计范围之内的外购件或外购设备，技术上由供方负责归口协调。供方需提供两至三家产品供需方确定分包（或采购）产品的制造商。
1.8 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。
1.9 本协议书经需、供双方确认后作为订货合同的附件，与合同正文具有同等法律效力。
1.10本工程采用KKS标识系统。供方在中标后提供的技术资料（包括图纸）和设备的标识必须有KKS编码。本工程KKS编码规则在合同签订后提交供方。
1.11供方提供的设计、设备资料及随机资料应采用中英文进行表述，如两种语言存在歧义，以英文版为准。人机界面（如有）应采用英文。
1.12 本技术协议书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.13计量单位采用国际单位制。
1.14 同时供方应提供：
A .执行本项目的组织机构，即项目经理、技术、质检、储运、财务等相关负责人的姓名和联系方式，联系方式包括直线电话、手机号码、邮箱、QQ等。
B. 按本协议附件“生产计划模版 DETAIL MANUFACTURING SCHEDULE”格式要求提供生产计划。
C.按本协议附件“质检计划模版Inspection & Test Plan”格式要求提供质检计划，内容包括但不限于本协议所列的监造内容。
D. 按本协议附件“Procurement status monitoring”格式每月25日前提交当月设计生产状态情况。
11.15本设备协议未尽事宜, 由招、供方双方协商确定。
2 概述
2.1 厂址条件
本项目为XX电力工程有限公司在印度尼西亚承接的EPC项目，建设 2×580T/h CFB+2×175MW（净出力2×150MW）燃煤机组。电站厂址位于东经103°51′22.1″，南纬2°09′41.1 ″，坐落在南SUMATRA省的MUSI BANYUASIN自治区的BAYUNG LENCIR，PULAI GADIN村，距JAMBI省JAMBI市南部约60～70公里。
2.2工程地区气象参数如下：
年平均气压：
1011.2hPa
最高环境温度：
40℃
平均最高环境温度：
32.5℃
平均环境温度：
27℃
最低环境温度：
13.6℃
平均相对湿度
84.2%
最高相对湿度
85.6%
最低相对湿度
81.6%
夏季通风室外计算温度
33℃
夏季空气调节室外计算干球温度
38℃
年平均降雨量：
2415.55mm
地震设防烈度：
8度
地震动峰值加速度值
0.15g
最大风速（10m高，3分钟时距，50年重现期）：
37.2m/s
主导风向：
NW、W
（地震参数：Refer to Seismic Indonesian Code SNI 03-1726-2002, Zone 3 with maximum horizontal acceleration at base rock is 0.15g and Important Factor to be considered shall be: 1.4 for Building, and 1.5 for Chimney.）
3 设计和运行条件
3.1安装运行条件
3.1.1空调安装部位：
a. 风冷单元式空调机安装于继电器室空调机房。
b. 风冷分体空调安装于全厂各建筑的办公室、控制室、配电室、值班室等。
3.1.2 本工程所提供的电源参数为：380V/50Hz或220V/50Hz，电气及控制系统所需其他等级的电源由供方自行解决。
3.1.3 工作环境：
环境温度（最高/最低） 50/-5 ℃
相对湿度（最高/最低） 95/10 %

4 技术条件
4.1 总则
4.1.1 单元式空调主要技术规范
序号
KKS编号
设备名称
主要参数
单位
数量
备注
1
JSAS07AH001
JSAS07AH002
风冷单元式空调机
制冷量：124000w
循环风量：22000m3/h
机外静压：500Pa
机组噪音：≤80dB(A)
电源：380V，50Hz
功率消耗：≤60kW
套
2
一用一备
厂家配供：
电控箱（1控2）、
电控箱至设备电缆、冷媒管道、附件等。
（外形尺寸及设备基础满足附件A要求）
4.1.2 风冷分体空调主要技术规范
序号
KKS编号
设备名称
主要参数
单位
数量
备注
1
详见附表
分体壁挂式空调
制冷量：≥2500w
内机组噪音：≤40dB(A)
外机组噪音：≤48dB(A)
用电容量：≤1.2kW/220V
套
33

2
详见附表
分体壁挂式空调
制冷量：≥3500w
内机组噪音：≤40dB(A)
外机组噪音：≤48dB(A)
用电容量：≤1.5kW/220V
套
36

3
详见附表
分体壁挂式空调
制冷量：≥5000w
内机组噪音：≤40dB(A)
外机组噪音：≤50dB(A)
用电容量：≤2kW/220V
套
36

4
详见附表
分体柜式空调
制冷量：≥7500w
内机组噪音：≤41dB(A)
外机组噪音：≤54dB(A)
用电容量：≤3kW/220V
套
55

5
详见附表
分体柜式空调
制冷量：≥12000w
内机组噪音：≤44dB(A)
外机组噪音：≤59dB(A)
用电容量：≤4.5kW/220V
套
26

6
详见附表
天花板式分体空调机
嵌入式两面出风型
制冷量：≥3500w
内机组噪音：≤40dB(A)
外机组噪音：≤48dB(A)
用电容量：≤1.5kW/220V
套
5

7
详见附表
天花板式分体空调机
嵌入式四面出风型
制冷量：≥12000w
内机组噪音：≤44dB(A)
外机组噪音：≤59dB(A)
用电容量：≤4.5kW/220V
套
13

8
详见附表
防爆分体壁挂式空调
制冷量：≥3500w
用电容量：≤1.5kW/220V
防爆等级ExdibmbII
CT4 Gb
套
1
用于蓄电池房间 （氢气）
9
详见附表
防爆分体柜式空调
制冷量：≥7500w
用电容量：≤3kW/220V防防爆等级ExdibmbII
CT4 Gb
套
1
用于蓄电池房间 （氢气）
10
详见附表
防爆分体柜式空调
制冷量：≥12000w
用电容量：≤4.5kW/220V防爆等级ExdibmbII
CT4 Gb
套
4
用于蓄电池房间 （氢气）
（根据合同CDA NO.M-001 HVAC SYSTEM要求，普通分体空调品牌应选用：Daikin或Mitsubishi。厂家应每种设备型号单独报价，最终设备数量变化不造成单价调整。）
4.1.3 单台分体空调设备性能数据表
供方提供的数据与资料作为正式的文件，包含在本规范中，以表明供方提供的所有设备的保证性能、预期性能、连接特性,结构特点。这些资料的准确性以及它与需方规定的所有性能要求的适合性，均由供方负完全责任。
供方应仔细核对下述需方提供的技术数据并将供方数据栏目填写完整。当本表项目与投标设备不符时，可在技术数据栏填写“无”；当本表数据项不足时，供方可在表后增加项目。
下述技术数据表为本招标文件重要组成部分，请供方务必填写完整，表格内容的缺失将视作严重不符合项。
(空白处供方填写,每一种型号在投标文件中分别列表填写)
A). 风冷单冷型单元机
一．总则
生产厂家定的型号
申菱LF128N
数量
2台
工作环境
环境温度(最高/最低)(℃)
40℃/13.6℃
内机组外缘1米处的最大声压级(dB(A))
≤77
压缩冷凝机组外缘1米处的最大声压级(dB(A))
≤77
标准状况下的制冷量（W）
128000w
在当地室外干球温度状况下的制冷量修正系数
1.0
机组机外余静压（Pa）（不小于500Pa）
500
循环风量（m3/h）
22000
机组加热方式
/ 单冷
室内环境温控范围及精度
18~30℃，±2℃
总输入功率
66
电源
3N-380V 50HZ
机组振动值（μm ）
≤15μm
室内机外形尺寸（宽X深X高）（mm）
2200X1300X1985
室内机运行重量（Kg）
1448 kg
室外机外形尺寸（宽X深X高）（mm）
819x1727x1170
室外机重量运行（Kg）
348kg X 2
整体机组的能效比
2.34
送回风方式
后回风，上出风
二．压缩机
压缩机品牌
谷轮/三洋
压缩机型式/台数
全封闭/12 HPX2 2 套
每台压缩机制冷量（kW）
32
机组负荷调节范围（%）
0-50%-100%
冷冻剂
R22
冷冻剂充注量（KG）
42
节流方式
膨胀阀
三．风冷冷凝器 SW-（12X2）N X 2
室外冷凝风机型式及台数
轴流式/4台
室外冷凝风机品牌
江宇
风机型式
轴流式
风量（m3/h）
2*15886
冷凝器管外径/壁厚（mm）
9.52/0.27
四．蒸发（表冷）器
试验条件下的冷量（kW）
128
进口空气一干/湿球温度（℃）
（当地气象参数条件下且新回风比例10%）
27.45/20.11
夏季最小新回风比条件下的冷量（kW）
128
空气流量（m3/h）
22000
最大迎风面风速（m/s）
＜2.5
换热管材质
铜管
翅片材质
铝箔
设计压力（MPa）
0.6
五．送风机
送风机型式及台数
离心式/1台
送风机品牌
亿利达
送风机全压（Pa）
855
送风机转速（rpm）
866
设计空气密度下空气流量风量（m3/h）
22000
实际风机静压（pa）
720
涡壳材质
热镀锌钢板
叶轮材质
热镀锌钢板
六．过滤器
过滤器型式
粗效过滤器
过滤器制造厂商
申菱
过滤效率（重量法）（%）
≤65%
过滤器材质
尼龙网
过滤器初阻力（Pa）
10
过滤器终阻力（Pa）
50
过滤器最大迎风面风速（m/s）
≤3

B1). 分体空调（每种型号单独列表）
生产厂家及型号
大金FTXM325NC
数量
33
室内机噪声(dB(A))
37
室外机噪声(dB(A))
48
标准状况下的制冷量（W）
制冷量：≥2500w
循环风量（m3/h）
570
总输入功率
760
电源
单相220V 50Hz
冷冻剂
R410A
室内机外形尺寸（宽X深X高）（mm）
770 X 216 X 283
室内机运行重量（Kg）
8
室外机外形尺寸（宽X深X高）（mm）
658 X 275 X 550
室外机重量运行（Kg）
28
能效比
3.9-4.5（APF:3.68）

B2). 分体空调（每种型号单独列表）
生产厂家及型号
大金FTXM335NC
数量
36
室内机噪声(dB(A))
22
室外机噪声(dB(A))
42
标准状况下的制冷量（W）
3500
循环风量（m3/h）
582
总输入功率
1000-1600
电源
单相220V 50Hz
冷冻剂
R410A
室内机外形尺寸（宽X深X高）（mm）
770 X 216 X 283
室内机运行重量（Kg）
8
室外机外形尺寸（宽X深X高）（mm）
658 X 275 X 550
室外机重量运行（Kg）
30
能效比
3.9-4.5（APF:3.62）

B3). 分体空调（每种型号单独列表）
生产厂家及型号
大金FTXG250NC-W
数量
36
室内机噪声(dB(A))
29
室外机噪声(dB(A))
46
标准状况下的制冷量（W）
5000
循环风量（m3/h）
1200
总输入功率
1830
电源
单相220V 50Hz
冷冻剂
R410A
室内机外形尺寸（宽X深X高）（mm）
800 X 218 X 295
室内机运行重量（Kg）
11
室外机外形尺寸（宽X深X高）（mm）
765 X 285 X 550
室外机重量运行（Kg）
41
能效比
4.5-5.2（APF:3.61）

B4). 分体空调（每种型号单独列表）
生产厂家及型号
三菱电机 MFH-GE75VCH(RF75W/LDB)
数量
55
室内机噪声(dB(A))
低36/高41dB
室外机噪声(dB(A))
54dB
标准状况下的制冷量（W）
7500
循环风量（m3/h）
1020
总输入功率
2650W
电源
220V 50Hz
冷冻剂
R22
室内机外形尺寸（宽X深X高）（mm）
500×1000×350mm
室内机运行重量（Kg）
42kg
室外机外形尺寸（宽X深X高）（mm）
870×850×319mm
室外机重量运行（Kg）
67kg
能效比
2.79

B5). 分体空调（每种型号单独列表）
生产厂家及型号
大金FNVQ205ABK,RNVQ205ABY
数量
26
室内机噪声(dB(A))
47
室外机噪声(dB(A))
55
标准状况下的制冷量（W）
12000
循环风量（m3/h）
1740
总输入功率
4000
电源
380V 50Hz
冷冻剂
R410A
室内机外形尺寸（宽X深X高）（mm）
600 X 350 X 1850
室内机运行重量（Kg）
53
室外机外形尺寸（宽X深X高）（mm）
900 X 320 X 1170
室外机重量运行（Kg）
98
能效比
3.0 2级

B6). 分体空调（每种型号单独列表）
生产厂家及型号
大金FXCP36MMVC
数量
5
室内机噪声(dB(A))
40
室外机噪声(dB(A))
48
标准状况下的制冷量（W）
3500
循环风量（m3/h）
700
总输入功率
1500
电源
220V 50Hz
冷冻剂
R410
室内机外形尺寸（宽X深X高）（mm）
840*840*246
室内机运行重量（Kg）
12
室外机外形尺寸（宽X深X高）（mm）
550*765*285
室外机重量运行（Kg）
41
能效比
4.1

B7). 分体空调（每种型号单独列表）
生产厂家及型号
大金FNCQ205AB,RNCQ205ABY
数量
13
室内机噪声(dB(A))
42
室外机噪声(dB(A))
55
标准状况下的制冷量（W）
12000
循环风量（m3/h）
1860
总输入功率
4000
电源
380V 50Hz
冷冻剂
R410A
室内机外形尺寸（宽X深X高）（mm）
840 X 840 X 246
室内机运行重量（Kg）
22
室外机外形尺寸（宽X深X高）（mm）
900 X 320 X 1170
室外机重量运行（Kg）
98
能效比
3.0 2级

B8). 分体空调（防爆空调）
生产厂家及型号
格力KFR-35GW/(35556)FB2
数量
1
室内机噪声(dB(A))
25
室外机噪声(dB(A))
≤50dB
标准状况下的制冷量（W）
3580
循环风量（m3/h）
660
总输入功率
1100
电源
220V 50HZ
冷冻剂
R22
室内机外形尺寸（宽X深X高）（mm）
845*275*180
室内机运行重量（Kg）
11
室外机外形尺寸（宽X深X高）（mm）
776*540*320
室外机重量运行（Kg）
32
能效比
3级

B9). 分体空调（防爆空调）
生产厂家及型号
格力KFR-72LW/（7253S）FB2
数量
1
室内机噪声(dB(A))
38
室外机噪声(dB(A))
≤56dB
标准状况下的制冷量（W）
7500
循环风量（m3/h）
1100
总输入功率
2155
电源
220v 50Hz
冷冻剂
R22
室内机外形尺寸（宽X深X高）（mm）
500×1720×300mm
室内机运行重量（Kg）
41
室外机外形尺寸（宽X深X高）（mm）
980×790×427mm
室外机重量运行（Kg）
67
能效比
3.39

B10). 分体空调（防爆空调）
生产厂家及型号
格力KFR-120LW/(1253S)FB1
数量
4
室内机噪声(dB(A))
45
室外机噪声(dB(A))
≤60dB
标准状况下的制冷量（W）
12000
循环风量（m3/h）
1800
总输入功率
4650
电源
380V 50Hz
冷冻剂
R22
室内机外形尺寸（宽X深X高）（mm）
540×1750×380mm
室内机运行重量（Kg）
58
室外机外形尺寸（宽X深X高）（mm）
950×412×1250mm
室外机重量运行（Kg）
112
能效比
3级

4.2设备技术要求
4.2.1 所有设备需满足下列要求：
A) 空调机组的外壳有防结露的保温。
B) 所有转动部件要有减震措施。
C) 所有电机的负荷应比所需负荷大15%。
4.2.2 要尽可能多地采用标准设备或快装设备，以简化安装和维护工作。每台都必须是正常从事该设备生产并且发行该类设备的全套产品目录资料的厂商的产品。
4.2.3 空调设备和部件的设计、工艺和制作应保证设备，在本规范要求的工作条件下，有效、良好地运行而无过度磨损，不需过多的维护。
4.2.4 每台设备必须配齐它发挥预定作用和性能所需的一切部件、控制器和附件。供方应提供全套冷凝器、蒸发器、电动机、压缩机、控制装置和控制盘，并作好保温和制冷剂及润滑油的初次灌充。
有关设备的各部件必须匹配，能够达到所要求的性能而不会超过任何部件的安全操作极限，也不会引起任何安全装置动作。机组应在工厂内组装成整件并预先进行调试试验。机组应包括机座、蒸发器、冷凝器、压缩机、机组内部制冷剂管路系统、工厂安装的润滑油和制冷剂、保温及消声措施、控制部件及机组内部控制及动力接线以及其它为满足机组运行所必需的附件及仪表。
每台设备都必须按照有关法规和标准在工厂进行制作和测试。
4.2.5 每台设备都须配备可卸式面板。该面板采用快速拆卸式紧固件，以便于拆卸和检修该装置的所有工作件，包括过滤器与旋转设备。
4.2.6 每台设备都必须有隔振底座以及良好运行所需的一切附属装置。所有旋转设备均需用挠性接头连接。镀锌钢制底座外涂环氧树脂，底部为双层隔板，可降低机组振动及噪声。
4.2.7 风机轴承应为滚珠或滚柱轴承,优先采用SKF或NSK等进口优质品牌。其“额定寿命”至少必须不小于25000小时，轴承每注油一次后，至少足以工作12个月(8760小时)而无须维护。润滑剂和密封的预防性维修时间表应在维修手册内提供。所有风机叶轮，都经过严格的动平衡测试，其平衡精度达到ISO1940－G2.5标准。供货商必须提供他所推荐的润滑剂的牌号及理、化特性。还必须提供延长的润滑剂加注管路的润滑配件。
4.2.8 所有电动机的轴功率必须包括为传动损耗和起动转矩所留的余量。但不得超过所需电动机额定功率的80%。电动机必须具有充裕的起动转矩能力来起动有关设备并使之达到工作速度而不过热。
4.2.9 设备、部件和附件在设计或选择上将适合于在规定的环境中持续工作，能够适将下列有关荷载的最不利的组合：
——设计压差
——运行条件下或试验条件下部件的重量
——所连接的部件引起的外部荷载
——轴承反作用力
——支架和升降吊耳的反作用力
4.2.10 当电源电压偏差范围内，应确保机组能正常启动和运行。
4.2.11 机组机座固定时，机组的振动值应在5mm以下（包括局部振动，如局部振动有超出部分，请注明其位置和超出值）。
4.2.12 供方应保证整机的性能，对所有外购件的质量负责，在保质期内属质量问题的应免费修理或更换。对所有外购件生产厂家在商务报价时列表说明。
4.2.13 风机、电机应选用国内名牌产品；电动机推荐湘潭电机厂、上海电机厂、佳木斯电机股份有限公司三家。为保证全厂选型的统一，最终设备选型由需方确认。所有电动机采用湿热带型（THW型），电动机防护等级不低于IP55, F级绝缘，其接线盒应做防水防尘密封。
4.2.14单元式机组机柜类型: 钢板框架结构
4.2.15 机组电气控制柜及主要部件应与气流部分完全隔离，可在不影响机组工作的情况下对机组进行检修。
4.2.16 机组蒸发器及冷凝器由铜管、铝翅片及不锈钢组成。
4.2.17 制冷剂液体循环管路由铜管连接。
4.2.18 压缩机应配防震装置。
4.2.19设备面漆颜色详见本工程附件《设备油漆通用技术要求》及《全厂建筑物和主要设备管道的色彩的设计原则》（详见附件B），供方必须满足其要求。如该技术要求与本技术协议书中的有关条款不一致时，供方应按照较高要求执行，对于特殊情况并征得需方同意时，供方与需方可协商解决。
4.2.20 对电气及控制的基本要求见附件C/D。
4.3 仪表和控制
4.3.1 机组能够就地和远动控制。
4.3.2 机组应具有高低压安全开关、延时启动装置等保护装置。机组应能随负荷的变化而自动卸载或加载。
4.3.3压缩机应配备吸气及排气截止阀和可逆转润滑油油泵以及随压缩机自动开关的曲轴箱加热器。具有对压缩机电机、风机电机的过载、过热保护装置。
4.3.4 机组自带微电脑控制系统，该系统要求具有以下功能（但不限于）:
a) 按程序自动控制压缩机按步骤启动/停机或卸载，保证机组安全可靠运行并达到节能的效果。
b) 具有完备的故障检测系统，可自动发现各种故障并发出警报，及时切断机组的全部或部分电源，确保机组安全。
c) 送风机运行状态检测及故障报警。
d) 过滤器压差状态检测及高限报警。
e) 机组正常运转显示
f) 压缩机工作时间显示
g) 每个制冷回路的报警灯
h) 高低压保护
i) 压缩机电源缺相及过电流保护
j) 自动检测送、回风温湿度
k) 单元空调机组：故障报警
l) 单元空调机组：消防接口（消防中心提供1个点信号接点）
4.4 材料
4.4.1机组所采用的玻璃钢材料、钢板、型材、管材等应符合供方国有关国家标准、规定。所有两种直接接触的材料必须是相容材料。以防止锈蚀的加速及轴与轴承之间转动失灵及材料表面剥落等现象。
4.4.2设备构件不应含有汞化合物。
4.4.3垫圈、涂料、保温材料及设备其它结构应具有防火特性并符合供方国国家防火协会的等级及其试验要求。
4.4.4供方拟提供的材料应在投标书中说明。
4.4.5空气处理机组各部件材料之间的焊接工艺、方法及材料应符合供方国有关国家标准、规定。

5 设计与供货界限及接口规则
5.1供方的设计和供货范围
1) 单元空调机组：空气入口法兰（含法兰及连接附件）到空调机组空气出口法兰（含法兰及连接附件）止，包括本体、配电控制箱及内部各系统的机械﹑电气（含从配电控制箱到空调机组的电缆）及冷媒管路（含保温及保护层）、挡板、电动阀门、附件的设计和供货。
2) 分体空调：室内/外机组、冷媒管道及保温、附件等。
5.2 供方应负责本体内电气及控制接线设计，供方在配电控制箱内提供设备的动力电源接线和控制接线端子排，该端子排即需方与供方的接口位置。
供方提供空调机组的全套设备，供方的设计应满足本招标文件的要求，并负责整套设备与其他系统的所有接口的配合和设计。
5.3供方的工作范围和责任
5.3.1供方对空调机组的技术、性能、设计、安全、可靠性及加工制造的部件质量全面负责。
5.3.2供方的工作范围包括设备的设计、制造、试验、包装和运输，还包括对设备的安装、运行所需的技术服务。供方派出技术好、水平高、工作认真负责的技术人员、检查人员在设备安装、启动调试及投运期间进行现场技术指导和质量监督。
5.3.3 供方提供设计、制造、安装、运行、检验、使用和维修的技术文件和图纸。
5.3.4供方提供备品备件及专用工具，并保证在设备寿命期内提供备品备件。
5.4需方技术配合
5.4.1 需方无偿向供方提供相关的技术资料；
5.4.2 需方为供方的现场技术服务提供方便；
5.4.3 需方组织总体验收。
5.5 所有供方供货范围内的设备，保证能组成一整体，完成其功能并达到本协议书所提出的技术参数要求，凡因供方供货部件不足、遗漏等原因造成设备不能正常运行或达不到性能要求，供方均保证无条件补足直至设备能正常运行并达到性能要求.
6 供货范围
6.1 一般要求
6.1.1 本附件规定了合同设备的供货范围。供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术条件书的要求。
6.1.2空调机组系统的控制由就地控制盘完成，供货方的供货及设计范围应包括但不限于下列内容：
1) 主机：空调机组内/外机。
2) 附件：包括（但不局限）室内外机组的制冷剂连接管道及管道保温、保护层（冷媒管道长度应能满足施工要求），空调电控箱（液晶控制器\遥控器），制冷剂、穿墙孔封堵材料（空调补洞泥）、凝结水排水管及其保温材料、空调孔盖等。
3) 易损件、备件、备用制冷剂。
4) 电气控制柜至就地设备之间的电缆路径设计、电缆供货及敷设由厂家负责。
5) 空调系统的连锁控制。
6.1.3 供方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，如果本合同附件未列出和/或数量不足，供方仍需在执行合同时补足。
6.1.4 除有特别注明外，所列数量均为一台空调机组所需设备。
6.1.5 供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
6.1.6 提供随机备品备件和2年运行所需的备品备件，并在投标文件中给出具体清单。
6.1.7 供方提供细化的进口件清单。
6.1.8 所有分包商应经过需方确认。
6.2 供货要求
6.2.1供方应确保供货范围完整，应满足需方对安装、调试、运行和设备性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配合。在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项，供方应补充供货。供方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术条件书的要求。
6.2.2供方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本技术条件书未列出和／或数目不足，供方仍须在执行合同时补足。
6.2.3供方应提供所有安装和检修所需专用工具和消耗材料等，并提供详细供货清单。
6.2.4 提供备品备件，并在投标书中给出具体清单。
提供所供设备中的进口件清单.
供方提供的技术资料
6.2.5 供货范围
A)供货方需在合同规定时间范围内，在保证符合条款和采购方书面提出的特殊要求的前提下，提供给采购方所需数量的设备，备品备件及专用工具。为了保证安全经济运行，空调机组运行、停机及检修所需的设备及部件虽采购方未提及，供货方也应无条件提供，并且不应增加造价。
供货方本次供应风冷单冷单元式空调机及分体空调的数量详见设备附件表。
B）空调机组的数量在供货前,需方有权根据工程实际需要增减,所需增减的设备价格按签订的合同单价计算。供货方不得以设备数量调整为理由，增加空调机组设备的价格。
C) 供方要确认此范围，并提供细化清单。供货方应向采购方提供详细的设备总图、安装图、设备接口尺寸和位置,详细的设备说明书、运行说明书、设备的零配件及其协议书，电气原理及自动控制原理图。
D)供货方应派人指导设备现场安装和调试。
E)供货方应采用先进的培训设施对采购方并包括项目的最终用户在内的人员进行培训,并提供详细的培训文件。
F)自合同生效日起，供货方对配套供货的检测仪表、控制设备等至少应承担下列义务：
负责供货范围内的检测，控制设备的设计及配套供货，并保证设计和供货质量。
负责向用户提供设计文件、说明书、全套设计图纸、数据资料和供货清单。
负责指导设备在现场的开箱，检查，安装，调试及试运工作。
负责现场服务，解决设备出现的设计问题及制造和配套质量问题。
J)备品备件(单台用)及专用工具
供方应提出推荐的备件表和估计的使用寿命。
供方应提供机组随机备品备件及安装检修用专用工具。具体内容由供方列出详细清单。
二年质保备品备件是指保证电厂2年质保运行维护期所需并随设备一起供货的备品备件；
6.2.6 提供所供设备中的进口件清单。
6.2.7 供方提供的技术资料清单见技术资料和交付进度部分。
6.2.8 设备材料范围（表格见下）
供方要确认此范围并提供细化清单
序号
名称
规格和型号
单位
数量
产地
生产厂家
备注
1
风冷单元式空调机
申菱LF128N
台
2
广州
申菱空调

1.1
空调补洞泥

套
2

1.2
橡胶减震垫

套
2

1.3
电控箱

套
1

1.4
冷媒管
含保温及保护层
套
2

1.5
电控箱至设备间电缆

套
2

1.6
安装附件
（厂家补充）
套
1

2
分体壁挂式空调
大金FTXM325NC
台
33
上海
大金空调

3
分体壁挂式空调
大金FTXM335NC
台
36
上海
大金空调

4
分体壁挂式空调
大金FTXG50JV2CW5
台
36
上海
大金空调

5
分体柜式空调
三菱电机 MFH-GE75VCH(RF75W/LDB)
台
55
上海
三菱电机

6
分体柜式空调
大金FNVQ205ABK,RNVQ205ABY
台
26
上海
大金空调

7
天花板式分体空调机
大金FXCP36MMVC
台
5
上海
大金空调

8
天花板式分体空调机
大金FNCQ205AB,RNCQ205ABY
台
13
上海
大金空调

9
防爆分体壁挂式空调
格力KFR-35GW/(35556)FB2
台
1
河南
格力空调

10
防爆分体壁挂式空调
格力KFR-72LW/（7253S）FB2
台
1
河南
格力空调

11
防爆分体壁挂式空调
格力KFR-120LW/(1253S)FB1
台
4
河南
格力空调

12
分体空调冷媒管
含保温及保护层
套
210

13
分体空调补洞泥

套
210

14
分体空调孔盖

套
210

15
分体空调安装附件

套
210

（天花板式分体空调机需要冷媒管道约290m。）
6.2.9 专用工具
序号
名称
规格型号
单位
数量
产地
生产厂家
备注
1
活动板手
10寸
把
2
上海
上海劳动

2
梅花板手
6寸
把
2
上海
上海劳动

5.5-7
把
2
上海
沪工

10-12
把
2
上海
上海劳动

14-17
把
2
上海
上海劳动

19-22
把
2
上海
上海劳动

24-27
把
2
上海
上海劳动

3
开 口 板手
8-24
套
2
上海
上海劳动

4
尖 嘴 钳
6寸
把
2
台湾
台湾自由马

5
封 口 钳
7寸
把
2
台湾
台湾虎牙

6
斜 口 钳
8寸
把
2
台湾
台湾自由马

7
十字螺丝刀
6X10寸
把
2
广东
广东特普王

8
一字螺丝刀
5X6寸
把
2
广东
广东特普王

2.0X3寸
把
2
广东
广东特普王

6X10寸
把
2
广东
广东特普王

5X6寸
把
2
广东
广东特普王

2.0X3寸
把
2
广东
广东特普王

9
内六角匙
2-12
把
2
杭州
台湾东良

10
介 刀

把
2
上海
上海田岛

11
卷 尺
5米
把
2
上海
上海三圈
