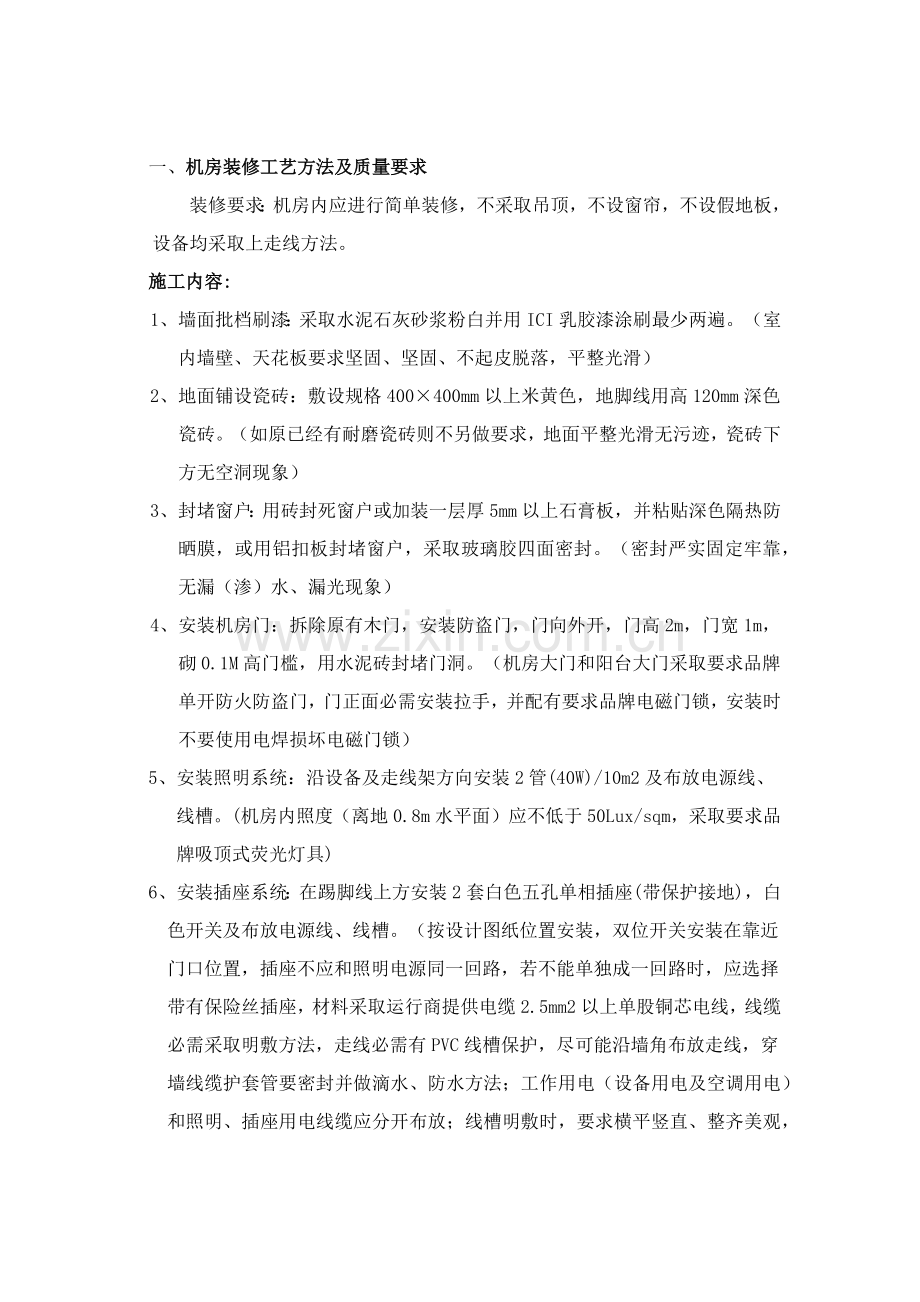

一、机房装修工艺方法及质量要求
装修要求：机房内应进行简单装修，不采取吊顶，不设窗帘，不设假地板，设备均采取上走线方法。
施工内容:
1、 墙面批档刷漆：采取水泥石灰砂浆粉白并用ICI乳胶漆涂刷最少两遍。（室内墙壁、天花板要求坚固、坚固、不起皮脱落，平整光滑）
2、 地面铺设瓷砖：敷设规格400×400mm以上米黄色，地脚线用高120mm深色瓷砖。（如原已经有耐磨瓷砖则不另做要求，地面平整光滑无污迹，瓷砖下方无空洞现象）
3、 封堵窗户：用砖封死窗户或加装一层厚5mm以上石膏板，并粘贴深色隔热防晒膜，或用铝扣板封堵窗户，采取玻璃胶四面密封。（密封严实固定牢靠，无漏（渗）水、漏光现象）
4、 安装机房门：拆除原有木门，安装防盗门，门向外开，门高2m，门宽1m，砌0.1M高门槛，用水泥砖封堵门洞。（机房大门和阳台大门采取要求品牌单开防火防盗门，门正面必需安装拉手，并配有要求品牌电磁门锁，安装时不要使用电焊损坏电磁门锁）
5、安装照明系统：沿设备及走线架方向安装2管(40W)/10m2及布放电源线、线槽。(机房内照度（离地0.8m水平面）应不低于50Lux/sqm，采取要求品牌吸顶式荧光灯具)
6、安装插座系统：在踢脚线上方安装2套白色五孔单相插座(带保护接地)，白色开关及布放电源线、线槽。（按设计图纸位置安装，双位开关安装在靠近门口位置，插座不应和照明电源同一回路，若不能单独成一回路时，应选择带有保险丝插座，材料采取运行商提供电缆2.5mm2以上单股铜芯电线，线缆必需采取明敷方法，走线必需有PVC线槽保护，尽可能沿墙角布放走线，穿墙线缆护套管要密封并做滴水、防水方法；工作用电（设备用电及空调用电）和照明、插座用电线缆应分开布放；线槽明敷时，要求横平竖直、整齐美观，转弯处要用配套 专用弯头，可用膨胀螺栓固定在墙上，固定点间距小于1m。）

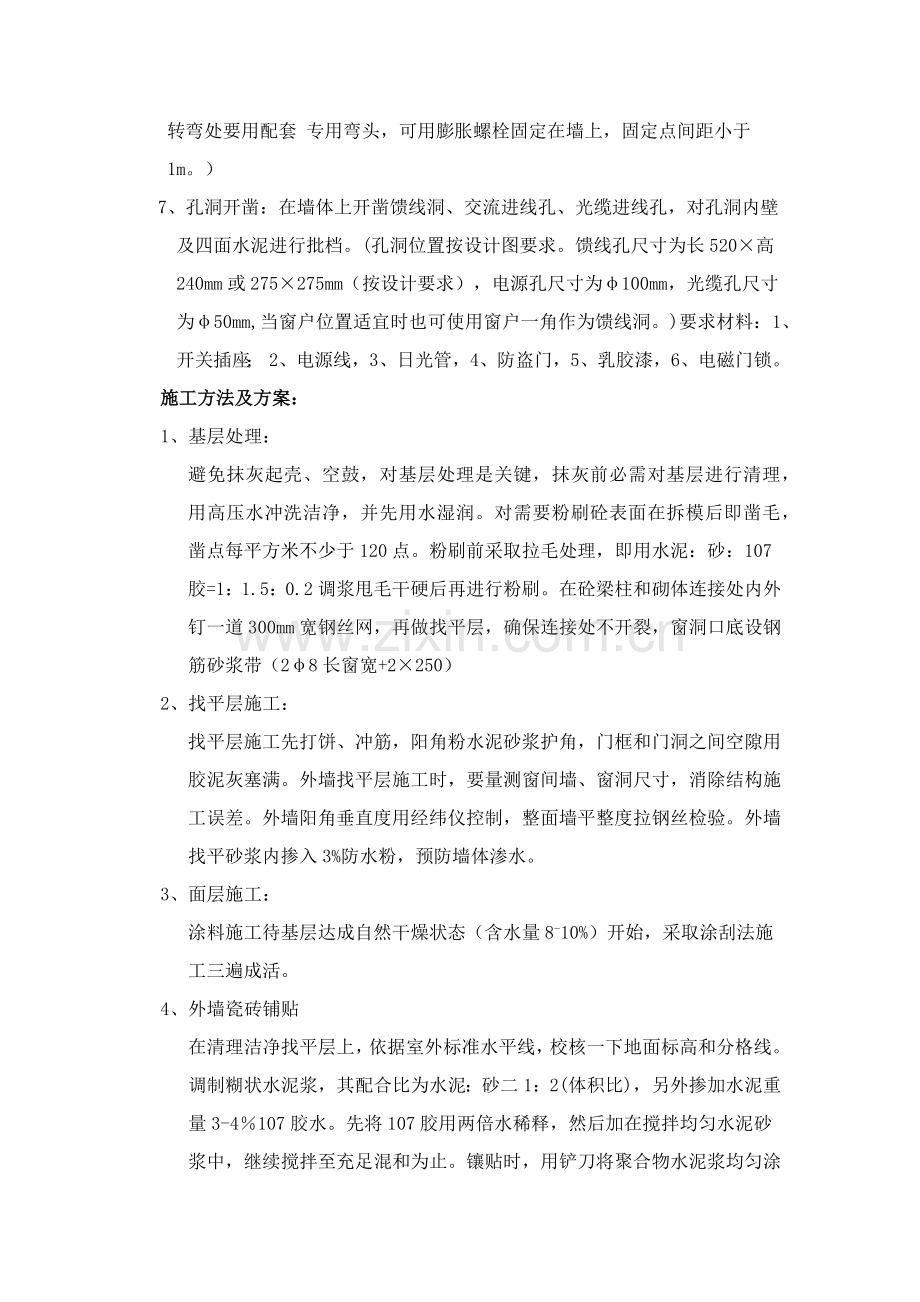

7、孔洞开凿：在墙体上开凿馈线洞、交流进线孔、光缆进线孔，对孔洞内壁及四面水泥进行批档。(孔洞位置按设计图要求。馈线孔尺寸为长520×高240mm或275×275mm（按设计要求），电源孔尺寸为φ100mm，光缆孔尺寸为φ50mm,当窗户位置适宜时也可使用窗户一角作为馈线洞。)要求材料：1、开关插座； 2、电源线，3、日光管，4、防盗门，5、乳胶漆，6、电磁门锁。
施工方法及方案：
1、基层处理：
避免抹灰起壳、空鼓，对基层处理是关键，抹灰前必需对基层进行清理，用高压水冲洗洁净，并先用水湿润。对需要粉刷砼表面在拆模后即凿毛，凿点每平方米不少于120点。粉刷前采取拉毛处理，即用水泥：砂：107胶=1：1.5：0.2调浆甩毛干硬后再进行粉刷。在砼梁柱和砌体连接处内外钉一道300mm宽钢丝网，再做找平层，确保连接处不开裂，窗洞口底设钢筋砂浆带（2φ8长窗宽+2×250）
2、找平层施工：
找平层施工先打饼、冲筋，阳角粉水泥砂浆护角，门框和门洞之间空隙用胶泥灰塞满。外墙找平层施工时，要量测窗间墙、窗洞尺寸，消除结构施工误差。外墙阳角垂直度用经纬仪控制，整面墙平整度拉钢丝检验。外墙找平砂浆内掺入3%防水粉，预防墙体渗水。
3、面层施工：
涂料施工待基层达成自然干燥状态（含水量810%）开始，采取涂刮法施工三遍成活。
4、外墙瓷砖铺贴
在清理洁净找平层上，依据室外标准水平线，校核一下地面标高和分格线。调制糊状水泥浆，其配合比为水泥：砂二1：2(体积比)，另外掺加水泥重量3-4％107胶水。先将107胶用两倍水稀释，然后加在搅拌均匀水泥砂浆中，继续搅拌至充足混和为止。镶贴时，用铲刀将聚合物水泥浆均匀涂抹在瓷片或瓷砖后面，厚度小于5mm，四面刮成斜面，按线就位后，用手轻压，然后用橡皮锤轻轻敲击，使其和底层贴紧，确保釉面砖四面砂浆饱满，并用靠尺找平。
3、设备安装工程中（在领货仓库或抵达施工现场），施工技术人员必需做一项工作是开箱验货，内容是什么？
无线基站设备安装是从开箱验货开始，为安装工作顺利进行对设备必需进行格开箱检验，检验内容包含；
① 按系统装箱单，检验箱体标示数量和序号，
② 按装箱清单，检验设备装箱正确性，
③ 按附件清单，检验附件数量和类型，
④ 按系统配置，检验设备配置完备性，
⑤ 按系统安装要求，检验全部物品发货正确性，
⑥ 经过观察检验物品完好性，
⑦ 在供货方装箱单上签字确定。
4、设备安装工艺方法及质量要求？
基站安装设备种类较多，但基础可分为两类：柜式安装和壁挂式安装。
设备安装方法及质量要求
1、 确定安装机柜地面位置：
按工程设计图将机柜安装地面位置确定下来：确定机柜位置有两种放法：
①根据工程设计图纸上机柜距墙距离划垂直交叉线，此线就是机柜长和宽边放置位置；
②根据工程设计图纸上机柜宽距墙位置划出和列走线架平行线，此线是机柜宽安装位置，机柜长位置由主组走线架来确定，因为主机柜（BTS）是后面板加固，且加固铁垂直于主走线架和机柜后长齐平，使用吊锤延主走线架边吊出两点，划出和主走线架平行线即为机柜长位置，此方法优于第一个方法，应为机柜加固铁一直垂直于地面，布线后机房整体效果要好。
③壁挂式设备：如交流配电箱、DDF架、地线排等，墙上安装设备配件时关键点是使用水平仪，水平仪使用有两次，第一次由设备底边中心点划出底边距地面高度平行线，这就是设备底边安装确定位置，第2次，在设备紧固膨胀螺丝时，放置在设备上平面做为螺丝紧固调整标准。
④通信基站机房设备位置确实定通常考虑馈线最短标准来确定主设备安装位置，同时考虑设备电气能和预留安装设备位置，通常形成第1列主走线架安装主设备，第2列主走线架预留设备安装位置，第3列走线架安装开关电源、传输设备，设备安装位置从右到左，右其平，第1列列走线架布放信号线，第2列走线架布放电源线。
第1主走线架位置确定于馈线洞位置，馈线洞位置确定于室外馈线距离最短（衰减最小，经济），馈线洞确实定还有业主要求，通常不能邻街或显著位置，蓄电池安装位置通常在靠梁、短梁、墙墙相会位置，如地板不能满足600KN/sqm，考虑使用槽钢加墙面斜拉支撑方法。设计会审就是以上多种原因等等来探讨设计合理性。（设备前面板齐平，设备间间距离小于3mm）。
2、 确定留空位置
在地面确定机框位置后，按机框放置方位和机柜固定孔尺寸，确定预留位置，用记号笔标识出孔位中心点。
3、 开预留孔
机架上固定孔经通常12mm，通常使用固定螺杆为10x10mm,冲击钻头用12mm, 孔深80，孔位尽可能保持和地面垂直，也就是通常开孔全部比膨胀螺杆大2 mm。
设备安装关键工具冲击钻使用时设备安装技术工人关键技能：冲击钻使用时先要慢速在水泥板上开出凹孔，再快速开出孔管进深，关键点是垂直，确保这些技术动作完成性需要很大力量，尤其是使用固定速度档在走线架上（铁件）钻孔，没有很大力量及长时间工作技能经验无法完成（这项技能是技术工人关键指标），冲击钻使用关键点是垂直和定深，定深就是确定开孔深度：标配固定螺杆有10x10mm、和12x10mm两种，全部是10mm长，而机房现有地板通常只有10mm厚度，为不打穿地板或在上膨胀螺杆时，螺杆旋进时抵压剩下楼板，将其压裂，孔洞进深为6～8mm,加机柜底部厚度及垫片厚度，膨胀螺杆在水泥地进深一 般为5～6mm,不能超出此程度，有施工队去市场购置10x8mm膨胀螺杆这是正确做法。
4、 安装膨胀螺杆：
将规格M12膨胀螺栓和螺管垂直放入孔中，用铁锤直接敲打螺栓直到螺管全部进入地面为止，然后使用扳手拧紧螺栓上螺母，直到膨胀螺栓完全固定为止，最终把螺母拧下来。
5、 机架就位：
将机柜抬到螺栓位置，依次套上膨胀螺栓、绝缘垫片、平垫圈、弹簧垫圈，用M12螺母拧紧。
6、 机架固定，机架在走线架上加固
机柜就位后要做合适水平和垂直调整，通常使用铁片加塞在机柜着地点较低边和角上，使机柜垂直倾角小于5度，最终在膨 螺杆上加装垫片，拧紧螺帽，机架固定完成。（机柜垂直度小于3mm,通信机架抗震烈度为8级。）对于和走线架垂直面没有适宜加固空机柜（如开关电源）可使用T型角铁加固。
5、室内接地铜排安装：
地线排安装位置设计有明确要求，但距走线架高度确有施工人员自己确定，这里有个标准，规范要求（铜耳面平行于地线排面），这就需要全部电缆自由曲弯后没有或较小弹力，地线排安装距走线架距离应确保此要求。
1、依据设计图纸确定室内铜排位置，
2、在安装前对接地铜排用砂纸和挫打磨处理，
3、安装膨胀螺栓，
4、固定接地铜排，
5、从室内接地铜排引出接地母线至联合接地地网接地铜排，
6、利用地阻仪测量地阻。
（联合接地地租通常要求：≤5欧，高山站≤10欧）
6、机柜模块插接：
1、施工准备：
机柜模块插接应在机柜接地线连接以后，设备电源开关断开，插接槽道完好，后公共面板针头齐整垂直，带静电手镯情况下，由熟识该类型设备模块及槽道位置技术工人操作。
2、安装槽位改装
部分设备是固定槽位固定模块，部分设备时需依据使用模块不一样（功效不一样而大小不一样）而需改装槽位，如诺基亚3代站、网络柜，更改槽位一 定要注意正确和固定，正确是指更改位置孔位一定是正确孔位，固定 是指不仅前部罗丝固定，后部侧位罗丝也要全部固定不能有遗漏，要达成这点，要用专用工具（正确内六角）无该类工具不许可用替换工具操作。
3、插接模块操作动作：
组装时模块插入机架时要一手握紧把手，一手托起整流模块，缓慢推入模块槽位。
4、模块之间有射频线连接时：
使用正确型号和适宜长度射频线连接，射频头拧紧要松紧适度，余长电缆应摆放在模块间机械缝隙里，无需绑扎，方便维护和扩容，模块上应该安装匹配头地方不能遗漏，合路器、分路器、CDU上临时不用端口端子要求使用保护套保护起来，避免灰尘或其它杂物落入这些端口里面。
如设备之间是主扩关系，需架间连线，全部架间电缆均需从机柜边侧下方方孔中穿过并连至其对应位置。机柜加电后，需检验风扇模块，风扇螺钉要拧紧，安装牢靠可靠，风扇开关正常、转动正常、告警正常。（机柜内刚性射频电缆连接时，应尽可能不交叉，不能拉得过紧，拐弯处一定要留有余量，刚性电缆弯折整齐一致，电缆插头插接处应留适量余量）（机柜活动附件动作正常）（假拉手条及假面板应全部安装）（机架各部件安装不能造成油漆脱落或碰伤等影响设备外观现象，主走道侧机柜门板全部装上后，应对齐成直线）
7、走线架安装工艺方法及质量要求？
走线架是机房专门用来走线设备，经过走线架布放光、电缆进入终端设备，用于绑扎光、电缆用铁架。走线架分室内走架线和室外走线架两种、室内走线架关键采取优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方法。室外走线架关键采取钢材料，经过热镀锌处理。走线架关键用于基站内外各类线缆铺设。走线架安装没有厂家说明书，施工队关键依据规范：每隔3米加吊挂，进行施工，施工依据以往一系列方法和规律。
施工内容：
走线架搬运和挑选：
施工中，走线架需要从室内搬运至室外，便于走线架切割和组装，
运行商在通常基站（简易机房除外）使用镀锌走线架做为室内走线架使用，这类走线架平直和外观全部低于铝合金走线架，为机房内部整体效果，挑选曲弯和外观不好走线架将其放置在机房角落和靠边位置。
1．室外走线架安装
室外走线架按支撑方法分为：对墙加固走线架（女儿墙，三角架）；对地加固走线架（Ｕ型卡）。
1.1室外走线架位置确定：
依据设计图纸无线基站天馈线系统安装示意图上俯视图确定走线架位置。
①走线架和女儿墙面位置：紧贴女儿墙面，如有梁柱突起，紧贴梁柱。
②走线架和天线支撑杆位置：距天线支撑杆10㎝。
③走线架在女儿墙上安装高度：距女儿墙上高（边）20㎝。
1.2室外线架组装：
①将走线架凹面向上平放在地板上，使用走线架附件（连接板）将走线架连接：连接板放置在走线架外延，连接螺钉（白螺钉8㎡）螺母在外侧，螺杆向内侧（和走线架横旦平行）连接相邻走线架，使用扳手紧固螺钉。
②安装室外走线架U型支撑架：每一条走线架（3米）安装2个U型支撑架，安装要求垂直于走线架，使用螺钉（白螺钉8㎡）紧固连接。
③馈线窗口L型走线架组装：由一整条3米走线架切割完成馈线窗口L型走线架，切割位置依据馈线窗至女儿墙长度为L长，女儿墙至走线架距离加Ｕ型卡高度为L宽，在走线架凹面两边角钢上开口，切割90度三角形，延开口处对折走线架成L型，焊接切割边、防锈处理。
1.3室外走线架固定：
使用冲击钻打孔，使用膨胀螺栓固定走线架。（每米许可水平偏差2mm）
1.4室外走线架固定部分封盖：
使用较高标号水泥对走线架固定部分进行封盖：封盖水泥砌成正方形，长宽高分别为：350×60×50㎜。
2.室内走线架安装
2.1室内走线架组件组成名称及功用：
①室内主走线架：设备正上方，使用于设备电缆进出布放，也用于设备防震加固。
②室内列走线架：和各行设备成垂直状态，于主走线架有高低之分（通常高于主走线架200㎜），连接各行成排设备，用于设备（多个成行）之间线缆布放，不一样间距列走线架电缆分类布放（信号、电源）。
③走线架托板：水平方向安装走线架和墙面装置，为一段长35㎝5×5㎝角钢，一个平面用螺丝固定于墙面（每面两圆孔固定两处），一个平面经过挂钩固定走线架。
④走线架挂钩：走线架和铁件（角钢、托板）连接固定器，一平面和角钢、托板用螺丝紧固，一平面为湾沟使用其沟槽卡住走线架垂直面槽钢，将走线架固定。
⑤走线架L型连接卡：走线架和墙面走线架和铁件（角钢）连接固定器，两个平面全部使用螺丝紧固。
⑥走线架直板连接器：放置在走线架外（两）侧，经过四个（每块）
螺丝将走线架水平连接，直板连接器紧固孔洞有固定距离，确保连接后走线架间有间隙。
2.2室内走线架安装位置：
依据设计图纸无线基站机房走线架安装平面图确定走线架安装位置，室内走线架位置。
走线架位置多个要素：
①主走线架下沿距地2600㎜。
②列走线架下沿距地2400㎜。
③列走线架从左到右第1列通常靠墙安装。
2.3室内走线架安装整体水平施工方法。
室内走线架安装找水平是采取水平吊管方法：
使用一根长约12米PVC透明或半透明软管，管中灌水(确保软管平顺及充满水以后无气泡)，利用软管静止时一端和另外一端管中水平面一致，以此方法来由一点（高度）确定另一点水平（高度），这么一点至一点扩 展开去，室内走线架每一个需确定安装水平（高度）地方全部由此点用水平吊管来确定，点连成面室内走线架就处于同一水平面。此施工方法由俩人配合完成，划线定位时管中水没有晃动和上下移动，划线点为平视时，水在管中凹点底部。软管吊平法是采取分层（不一样高度）来进行，也就是根据室内走线架及配件安装步骤一次性完成同一水平（高度）确实定，这为一层，在完成这一层走线架其它工作后，再确定另一层水平（高度）。
软管吊平法分层施工步骤以下：
①第1层：室内走线架托架水平（高度）。
②第2层：室内走线架吊挂角钢安装水平（高度）。
③第3层：室内走线架主走线架和吊挂角钢连接点（挂钩安装位置点）水平。（因为走线架本身重量和承重，走线架在安装一段时间后，中部会向地面下凹沉降，考虑此特点，走线架（主和列）和吊挂角钢连接点水平（高度）选择，中部位置宜比四面位置高1㎝。）
④第4层：室内走线架列走线架和吊挂角钢（吊杆）连接点（挂钩连接点安装位置水平。
2.4室内走线架安装步骤：
①走线架组装长度确实定：
走线架组装长度就是主、列走线架安装长度，依据墙面之间距离实测，实际值为实测长度减去1㎝。
②走线架切割：
走线架切割使用切割机，要求切割场地满足机房动用明火条件要求，宜在室外，如切割机机靠近墙面须有防护方法（挡板），切割时使用切割机压紧槽口夹住走线架一部分，旋进罗丝紧固，不能用手抓，切割前须检验切割片是否紧固，切割片是否完整（如不完整和有裂痕）会发生飞轮现象。
走线架切割进刀处为走线架两面角钢交界处（后面），使用水冷却切割处，切割处涂金属防锈漆，切割时做到正确垂直，一次性完成切割，以确保剩下走线架可再次组装使用。切割标准：平直度和外感好走线架不能切割，整体使用，平直度差、外观差走线架切割，该类走线架平直度外观好部分为优先切割使用部分。
③走线架组装：
使用走线架直通连接片连接两条走线架，使组装后走线架达成确定长度，组装后检验及调整走线架水平度。（每米许可水平误差2㎜）
④走线托架安装：
5米短尺据墙距离确定平面位置（设计尺寸），水平调管法确定高度位置，冲击钻对墙打孔，12m㎡膨胀螺栓固定，水平仪调整水平。
安装完成后注意：墙面、地面、踢角线清洁（无泥渣、无手痕迹），提议佩戴白手套进行安装，避免手部受伤及墙面弄脏。
⑤主走线架安装：
室内走线架凹槽面朝上平放至走线架托架上，使用走线架挂钩连接和托架上，8㎡白罗丝紧固。
安装完成后检验：主走线架和墙面有间隙，无顶拱现象，螺丝紧固、弹簧垫圈、垫片齐全，直通连接板处于施工过程中无施压变形现象。
⑥吊挂安装
室内天线吊挂利用角钢对长度超出3米走线架进行支撑（增加支撑点），吊挂目标是让走线架自重和承重均衡分部在走线架托架和吊挂之间，确保走线架强度和承重性能，确保走线架外观平直。设计文件说明：室内走线架每2.5米吊挂一处,据此标准,及机房长和宽，来确定行和列吊挂次数，将机房长÷吊挂次数＝主走线架吊挂点间隔，从而得出吊挂点位置，将机房长÷吊挂次数＝列走线架吊挂点间隔，从而得出吊挂点位置。
吊挂安装步骤：
（1）主走线架安装完成后，列走线架安装之前做主走线架吊挂。
⑵主走线架承重角钢垂直安装于主走线架，和主走线架同一水平面，其安装条数＝机房宽÷2.5，比如3米宽机房安装1条，承重角钢长度为机房长，高度为主走线架底部高度，安装位置：如是1条就是机房宽中点，如是2条就将机房宽3等分，使用走线架L型卡和机房墙面加固固定。
⑶主走线架加吊角钢垂直安装于机房地面，安装条数为主走线架加吊次数比如5米机房加吊为2次就为2根，加吊角钢长为承重角钢至机房天花板距离，安装位置均衡分布在承重角钢上面（避开主走线架，同时考虑美观），使用冲击钻在角钢一面钻孔，用螺丝直接安装连接和承重角钢。（加吊角钢和承重角钢安装高度确定时使用软管吊平法，注意应列高于机房走线架托架高度1㎝。）
⑷主走线架和吊挂承重角钢连接加固使用走线架挂钩和罗丝。
⑸列走线架吊挂安装在列走线架安装完成后。
（6）列走线架承重角钢垂直安装于列走线架，和列走线架同一水平面，其安装条数＝机房长÷2.5，比如5米宽机房安装2条，承重角钢长度为机房高，高度为列走线架底部高度，安装位置：如是1条就是机房宽中点，如是2条就将机房宽3等分，使用走线架L型卡和机房墙面加固固定。
（7）列走线架加吊角钢实际安装情况是和主走线架加吊角钢共用，只是连接加固点高度不一样而已。
安装完成后检验：加吊部分对走线架起到支撑作用（高度适合），即不是低:走线架和承重角钢间有隙缝，也不是高，走线架有抬高或变形迹象，加吊角钢垂直，螺丝紧固、弹簧垫圈、垫片齐全，角钢切割口和钻孔处已刷金属漆防锈。
⑦列走线架安装：
和主走线架安装方法一致。
⑧垂直走线架安装：
垂直走线架通常为了机房线缆布放至地面位置，比如：电池线至蓄电池组，铁塔自建机房从人孔进入机房光缆上到列走线架。
垂直走线架有两种安装方法：贴墙安装、悬空安装。
⑴ 贴墙安装走线架：采取L型走线架连接器使用膨胀螺栓固定在墙面上，施工关键点是L型走线架连接器和垂直走线架和墙面连接一定要很紧固，假如垂直走线架位置不是在列走线架正下方（位置错开），垂直走线架顶部高度一定要和列走线架高度齐平。
　 ⑵悬空安装走线架：走线架两条角钢四端分别和列和地面加固。
1、线缆布放
线缆分类:
按导电性质来分类：交流电源线；直流电源线。
按功用来分类：电源线；射频线；接地线；2M线；馈线；光缆。

2、电源线接头制作：
1、先测量开关电源柜、接地铜排至基站机柜接线端口距离，剪裁足够长电缆，采取整段电缆布放，通常有三类电缆：蓝黑线，蓝线：-48伏负极，黑线-48伏GND（工作地），黄绿线，接地线，黑线（95m㎡）室内接地铜排接地线，电池组正极，蓝线（95m㎡）电池组负极。
2、选择合适孔径铜耳依据铜耳杆径长度剥去外绝缘层外皮，套上铜耳，
3、使用压线钳进行压制，铜耳压制应牢靠，接线在端子中不可摇动，
4、压制完成后，要求接线端子部分必需套上热缩管或缠上最少两层以上绝缘胶带，或热缩管，使得裸线和铜耳套管不外露。
3、数字中继E1电缆接头制作（2M线、2M头）
1、用电工刀或斜口钳剥去适宜长度同轴电缆外层保护胶皮，露出金属屏蔽线，
2、将CC4Y金属套管套在中继电缆上，
3、将露出乳白色绝缘层剥去适宜长度，使电缆芯线裸露，
4、依据CC4Y接头保留适宜长度裸露芯线，用斜口钳剪去多出芯线，
5、将电缆中继芯线插入CC4Y接头，用电络铁焊接，
6、用万用表测量中继电缆芯线和CC4Y接头之间通断，预防出现焊接短路，
7、将中继电缆上套管前推，用PCM专用压线钳上六边型卡口用力压紧套管，
8、用热缩套管保护压接金属套管部分。
4、馈线接头制作
1、首先确定馈线头经过为馈线连接设备和天线位置，留余长1米以备制作馈线头，切去多出长度馈线。
2、 把馈线接全部一端约12㎝拉直，用刀将距馈线切口5㎝外层胶皮剥掉。
3、把馈线放入专用工具槽口里，顺时针旋转切口，施加合适力度确保剥离馈线铜制外皮，将馈线外导体距切口15㎜处切掉，小心不要损伤线芯。
4、再使用工具将芯线外部涂层打磨掉，以确保良好接触。将0型套管环在外导体距胶皮外倒数第2格套上。
5、将馈线头外导体推入直到紧固为止。
6、将弹簧圈放入馈线外导体波谷，调整芯线适宜长度并将铜屑清除洁净。
7、装上接插组件（N型头），使用扳手将借插组件旋到接头紧固组件上，使用合适力度安装接头，紧固牢靠。
5、线缆布放内容及工艺规范要求
线缆布放要满足设备正常性能要求及维护要求，线缆布放要满足本身物理电气特征，线缆布放要美观合理，为达成以上要求电缆布放步骤及各类要求规范以下：
1、 施工前电缆质量检验：
① 全部材料规格型号及电压等级符合长度设计要求，并有产品合格证，
② 每根电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆应完好无损。
③ 电缆外观完好，铠装无锈蚀、无机械损伤，无显著皱褶和扭曲现象，芯线线经和规格无偏差。
2、 线缆型号及数量选择：
① 对设计上明确要求使用型号，按设计要求进行选择并一一查对。
② 对设计上没有明确（没有设计或属厂家配件副件性质电缆），要有正确相关资料（厂家设备安装说明书或电缆连接图），比如:诺基亚该类设备射频电缆连线图，或厂家明确要求，依据关资料及要求进行型号及数量选择并一一查对。
3、 线缆安装位置确实定：
① 线缆安装位置也就是线缆接头和设备连接正确位置，设计标明了线缆连接到正确设备，厂家电缆连接图明确了接头正确安装位置，线缆安装位置需二者同时使用才能正确确定。
② 线缆安装位置确实定不能按单个设备逐一确定，宜按线缆性质系统确实定：(此方法和施工过程相符)
A：电源线：交流电源线、直流电源线，通常采取无接头插接开关方法联接设备（电池线除外）。
B：信号线：馈线、2兆线、射频线，光缆，通常采取凸头或针头，固定接头连接设备插件。
C：接地线：设备接地线，保护接地线，通常采取铜耳制作接头，螺丝固定于设备对应位置。
4、 线缆剪裁：
① 线缆布放是采取整段电缆布放一个电气接点至另一个电气接点，电缆剪裁必需是整段电缆，不许可出现长度不够中间接头现象。
② 线缆长度计算：使用5米尺和10米皮尺逐段测量相加方法。
（剪裁长度为实际施工长度：为测量长105％，留有5％施工余长。）
③ 线缆剪裁长度依据线缆上长度编号相减来确定动刀切割位置。
④ 切割使用工具：大号斜口剪线钳，馈线切割使用专业馈刀。
⑤ 馈线剪切后需立即清理锯口铜屑，使用电工胶布封闭切口。
⑥ 电缆剪裁完成后应用记号笔（漆笔）做施工识别临时编号。
5、 线缆布放路由选择：
① 设计文件电缆布放图上有各类电缆布放路由图。（信号线和电源线分开布放）
② 走线架上方和下方全部能够走线，在走线架上方没用位置情况下，走线架下方能够走线，但不许可上方走线后经过走线架横担空隙进入走线架下方布线。
③ 相同性质相同类型线缆可紧贴重合布放，交流电源线、直流电源线、地线、传输线、控制线应分开敷设，避免在同一线束内。
④ 走线架上线束平行布放，间隔相同，预留空间位置方便以后设备布线。
⑤ 间距要求:光缆和电源线保持5㎝间隔，信号线和电源线保持15㎝间隔。
⑥ 对于单体设备（如开关电源）设备线缆接线处位置决定了其在垂直面走线架布放位置，线缆必需是垂直放线接入端子，不许可垂直下线后再平行方向走线至端子。
⑦ 网络柜是采取后面板走线方法布线，线缆经网络要求端进线口后应引至后面板走线槽后再沿侧边固定点进入前面板设备接线端子，网络柜严格根据信号和电源接地线分路由布放标准：面向网络柜，如电源及接地线在右侧布线，那么信号线应全部从左侧布线。
⑧ 走线架上布线：每一主走线架线缆之间平行，每一列走线架之间线缆平行，如设备端子之间位置不一样，同一线缆需在主走线架和列走线架之间转换平行布放位置，这转换地点为主和列走线架交汇，高低差处。
⑨ 依据全部电缆布放后不承力不施压标准，线缆必需在走线架（走线槽、PVC管)范围内布线,自然弯曲后线缆之间方向平行，同一电缆在不一样方向，方向垂直。
6、 线缆固定：
线缆固定有布放地点和固定方法及要求3个内容。
6.1扎带固定:交流电源线、直流电源线、接地线、射频线、2兆线、尾纤。
①布放地点：走线架，设备侧面槽道，设备模块间槽道。
②固定方法：扎带绑扎紧固于走线架横担或设备槽道孔洞及支撑点上。
③ 固定要求：
A:材料要求：
交流电源线、直流电源线、接地线使用白色扎带进行绑扎，射频线、2兆线、尾纤使用白色扎带进行绑扎。
B:绑扎要求：
走线架上每一横担全部应绑扎，电源线接地线要求很紧固，使线缆平直，2兆线、尾纤在机架内槽道用扎带固定时不应过紧，尾纤在扎带环中可自由抽动。室内扎带余长齐根部剪去，室外扎带余长留1㎝后剪去。
室外扎带：使用黑色扎带进行绑扎，十字交叉绑扎部分朝下（后面），室内扎带十字交叉部分朝上（即纺锭）或维护操作面后面（设备后面）。
C：间距要求：2兆线、尾纤在机架内槽道用扎带固定时间距为6㎝。
6.2馈线卡固定:7/8馈线、GPRS馈线，光纤。
①布放地点：走线架
②固定方法：安装馈线卡，线缆固定在馈线卡内
③固定要求：
A:材料要求：
不一样种类线缆有不一样条数，馈线卡孔洞数应和布放条数对应，分别使用两联卡或3联卡。
B:固定要求：
尽可能靠走线架一侧并拢排放，以利以后扩容，
馈线卡安装时需紧固。避免松动，馈线和铁件接触部分特殊部位要用卡子进行固定和隔离，预防铁件挤伤(如过桥等)。
C：间距要求：馈线卡固定间距：800～1000㎜。
6.3 PVC管固定:馈线室外部分(租房站）电力电缆、主接地线、RRU电源线，RRU光纤室外部分
①布放地点：走线架
②固定方法：安装馈线卡，线缆固定在馈线卡内
③固定要求：
A:材料要求：
不一样种类线缆有不一样条数，馈线卡孔洞数应和布放条数对应，分别使用两联卡或3联卡。
B:固定要求：
尽可能靠走线架一侧并拢排放，以利以后扩容，馈线卡安装时需紧固。避免松动，馈线和铁件接触部分特殊部位要用卡子进行固定和隔离，预防铁件挤伤(如过桥等)。
7、线缆布放在基站施工中安装
1、机架电源线安装
①在机柜顶部：拧开滤波器螺丝钉，取下滤波器防护面罩，可清楚地看到接线结构；
②确定电源开关处于断路情况，确定电源线连接位置，使用剪线钳剪去多出长度电缆线；
③依据顶部接线端子情况，然后对电源线剥去适宜长度电缆外皮做剥头，露出电缆芯线；
④将电源线剥头完全插入接线口，拧紧螺钉；
⑤使用板手松开保护地线端子紧固螺栓，将黄绿线紧固在机柜接地螺栓上，拧紧螺母；
⑥检验电源线接线是否正确，不可摇动;
⑦将电源线和接地线合理弯曲（弯曲半径60～120㎜）,绑扎线缆间隔6㎝.
2、机柜上光纤布放
①光纤入机柜部分为尾纤，入机柜前应有白色室内pvc保护；
②尾纤穿pvc管时，应平缓小心不能用力拉扯；严禁踩踏光纤；
③在光纤接到单板前应确保接头带有防尘帽；
④弯曲半径确保大于8㎝；
⑤粘贴标签标明走向一致，标签方向一致且方便阅读。
3、光纤在走线架上布放
①布放时不能把光纤折成直角，需拐弯时，最好弯成圆形，圆形直径大于8㎝，成对成组光纤理顺绑扎，TD-SCDMA成组光纤3条使用3连馈线卡固定于走线架；
②布放时应尽可能降低转弯，不可强拉硬拽；
③光纤和电源线应保持5㎝间距。
4、机柜上E1（2兆）线安装
①将E1电缆接头连接到机柜E1接口上，E1线下线位置应和接地线分开布放，E1接线次序根据接线端子编号由小到大。
② E1电缆用线扣(扎带环成松紧适宜大小适宜环)进行板扎固定，绑扎后电缆外观应平直、整齐、松紧适宜，线扣朝向一致，电缆转弯应均匀圆滑，线扣在下线及走线架上间距为20㎝，线扣在机柜槽道内间距为6㎝。
5、DDF架上E1线安装
①将已做好头75欧姆E1线收发从相同方向接在端子排上，并根据计划次序进行连接。
②完成连接后将线缆在配线盒内进行绑扎；
③用自配连接器进行不一样方向自环和断路。
6、设备电源线（直流用电）在开关电源柜侧安装
a) 取下熔丝保险：
在直流开关电源柜中，首先用专用工具下准备接入-48伏蓝色电源线端子熔丝保险，安装时配带手套，并将安装工具（板手）进行绝缘处理，注意安装时人身和设备安全；
b) 安装蓝色-48伏电源线：
将已做铜鼻子-48伏电源线套在熔丝上端接线螺母上，上齐垫片、弹簧圈，使用一把板手固定螺杆，另一把板手顺时针方向旋转螺母拧紧螺母，操作时注意缓慢而正确，不许可滑口而脱落板手，不许可需掉落金属工具及配件；
c) 安装黑色-48伏电源线：
在黑色-48伏汇流排上确定对应端口，卸下对应螺栓，将已经做好铜鼻子黑色-48伏（GND）端子套上螺栓安装固定在-48伏电源汇接排上，安装要求和操作动作和蓝色-48伏线一样。
d) 安装完成后检验，合上熔丝保险，连接电源电路。
7、交流电源线在交流配电箱侧安装
①交流配电箱配置：
交流配电箱配置两排空气开关：
A：从上向下第一排：100A空气开关-接RVZZ 2 3×35＋1×16m㎡交流电力电缆（锴装）；（进线端）
B：从上向下第二排：7个空气开关：从右至左，两个63A空气开关，1个接RVZZ 3×35＋1×16m㎡电力电缆至开关电源柜，1个备用；3个36A空气开关，两个接RVZZ4×6 m㎡电力电缆至空调机，1个备用；两个16A空气开关，1个接机房照明电，1个备用。（出线端）
C：正面板左边：接地线排；
D：正面板右边：零线排；
②开进出线孔：在配电箱上部顶端，依据各类电缆布线位置使用冲击钻加切割旋转投在铁皮上开出进出线孔2～3个，开孔位置要求线缆能够垂直进出配电箱，在开孔位置加装橡皮圆垫圈起防护电缆作用；
③交流电力电缆引入线在配电箱内布放和安装：
A：确定交流电力电缆另一端处于断路状态；
B；电力电缆从走线架自然弯曲后垂直于入线口孔洞，在入线口用记号笔划线确定电力电缆开剥位置；
C：切割电缆：从记号划线位置起留余长0.8米，使用钢锯切去电力电缆多出部分；
D：使用电工刀沿电力电缆垂直方向整齐环切电力电缆外层聚碌乙烯防护胶皮，剥开胶皮露出钢皮锴装金属层，使用老虎钳夹住顶端锴装金属皮，逆时针方向旋转，松脱锴装层，在距外胶皮切割处2㎝使用钢锯整齐切断锴装金属层，使用斜口钳剪断填充PVC线序；
E：做铠装金属层接地：使用1×3m㎡单芯电力电缆，顺时针一圈紧挨一圈在留长2㎝锴装金属层上缠绕，铜线和锴装金属层形成接触面，拧紧铜线，引出接地铜线，使用电工胶布包裹锴装金属层；
F：从入线口穿放电力电缆至配电箱内，自然弯曲电力电缆三相线和接地线，至各连接点以确定布放电缆长度及余长切割位置，三相线布放至上端100A空气开关顶部（入线），零线接至配电箱右边中性线排，使用记号笔划出电缆切割位置，在配电箱内使用大斜口钳剪去电缆余长；
G：使用电工刀切去空气开关插接所需长度各相聚丙乙烯绝缘层胶皮，露出铜芯，松脱空气开关压接螺丝（大十字螺丝刀），按色序：黄绿红将三相线各铜芯线插入空气开关从左到右1、2、3插接孔，要求进深完整，紧固螺钉。
H:将中性线插接到中性线排上，将铠装金属接地线插接到接地地排上。
J：从配电箱接地铜排，使用16㎡多芯电缆因接地线至室内铜排。
K：空调电源线、照明电源线在配电箱内安装过程和交流电源线在配电箱内安装过程方法一致，只是这些线位配电箱出线接在空气开关下部端口；
④ 配电箱内线缆绑扎：
配电箱内电缆集束绑扎：形状成树装，从左右电缆分开集中帮扎，沿垂直方向下线，到该类电缆连接位置，从横平方向引出该类电缆，接至接线端。
8、空调室外机和室内机线缆安装
9、室内接地（主接地）线缆安装
①室内接地点选择：
不能选择横梁，横梁通常不和大楼接地网焊接；选择竖梁，靠近室内地线排地方，通常打梁取地点在靠近地面位置，泻流方向和朝向低电势方向；
②接地点制作：
使用冲击钻开凿竖梁两侧面，直至完全露出两根钢筋，使用走线架直通连接板在垂直于钢筋方向连接两条钢筋，并焊接，焊接要求连接板和钢筋接触面积尽可能大，焊接牢靠并刷金属漆做防锈处理；使用水泥密封焊接点及开凿孔洞，使其和原有平面齐平，外露部分走线架连接条；在密封水泥干燥后：使用白水泥做底层，白色乳胶漆粉刷墙面；
③室内接地线缆型号及路由选择：
RVV95m㎡多芯电力电缆；
A；室内接地电缆接地点位置靠近接地排：沿梁边和墙面交汇处紧贴梁柱垂直上行至走线架位置；
B：室内接地电缆接地点位置远离地线排：沿踢脚线平行布线至地线排下方，再沿墙墙交汇处垂直上行布线
④室内接地电缆固定及布放：
A：室内接地电缆采取3c㎡PVC管穿放固定，管卡固定间距：0.5米；
B：室内接地电缆接地端使用铜焊铜鼻子（预先焊好）和接地点连接；连接地线排使用95铜鼻子螺栓固定；A
C：室内接地内线在垂直和水平位置加装套管（PVC管）在拐弯处许可电缆外露，自然弯曲。
10、室外接地（防雷接地）线缆安装
1、室外接地点选择：
①租房站室外接地点选择：
A：不能连接到大楼避雷网上；
B：室外有梁柱地方，就近在隐蔽处开梁取地；室外没有梁柱地方可在室内和室内住接地梁柱不一样梁柱开梁取地，取地点一定是靠近电源侧；
C：室外接地室内取地要求：
注意室外接地95线缆路由，由区地点至室外铜排电缆布放路由不能不妨再走线架即从馈线窗进出，应有单独和其它电缆间隔路由（室外接地线在泻流时有几千安电流，所引发感应电流极大）；
②铁塔站室外接地点选择：
A:选择自建机房室外留出接地角铁条作为接地引入点，一定要测量该角铁电阻，部分角铁为虚接无电阻；
B：在室外接地角铁距离较远和无法找到时候，也不能由铁塔基部引接地；（雷电时，铁塔接地处地反击电压极大）
2、室外接地电缆固定及布放：
①室外接地连接体由两部分组成：
A：由接地点使用40×2×600㎜扁铁或￠6×600㎜圆钢接至距室外接地铜排约1米处，使用95m㎡多芯电力电缆引接至地线铜排；
B：使用圆钢时要焊接直接条作为和电缆连接连接器；
C：扁铁和扁铁之间，圆钢和圆钢之间连接使用焊接方法：焊接点要求15㎝左右，焊接点要求均匀饱满；
D：扁铁或圆钢引上墙部分应垂直布放，用膨胀螺栓钉固，扁铁圆钢和膨胀螺栓使用点焊方法连接和螺母处，固定要求间距：1～1.5米；
E：多芯电力电缆一端是铜焊铜鼻子和扁钢或圆钢连接，多芯电力电缆和铜排和
