冶金综合项目工程质量现场检查评分统一标准.doc

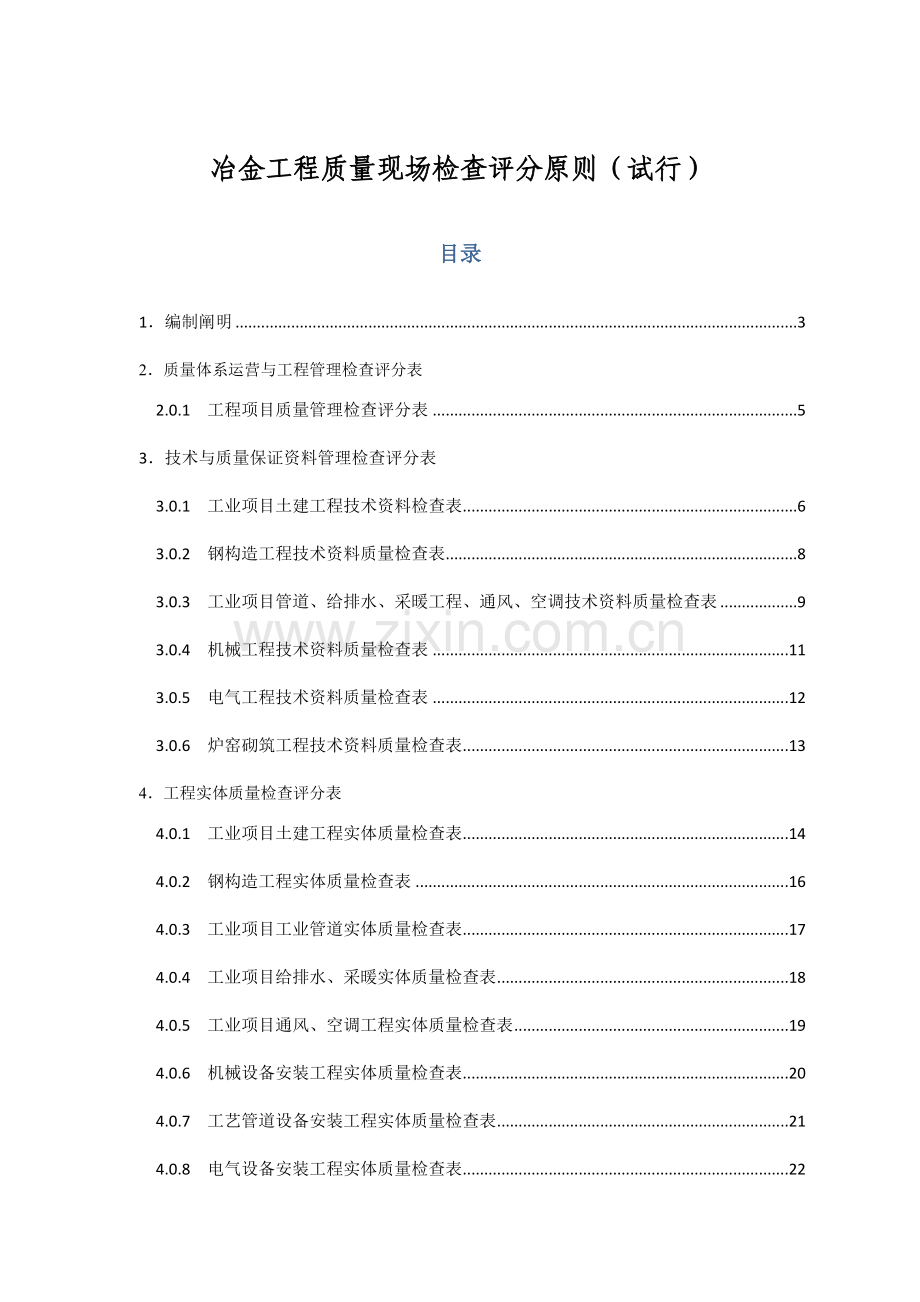

冶金工程质量现场检查评分原则（试行）目录1编制阐明32质量体系运营与工程管理检查评分表2.0.1工程项目质量管理检查评分表53技术与质量保证资料管理检查评分表3.0.1工业项目土建工程技术资料检查表63.0.2钢构造工程技术资料质量检查表83.0.3 工业项目管道、给排水、采暖工程、通风、空调技术资料质量检查表93.0.4 机械工程技术资料质量检查表113.0.5 电气工程技术资料质量检查表123.0.6炉窑砌筑工程技术资料质量检查表134工程实体质量检查评分表4.0.1工业项目土建工程实体质量检查表144.0.2钢构造工程实体质量检查表164.0.3工业项目工业管道实体质量检查表174.0.4工业项目给排水、采暖实体质量检查表184.0.5工业项目通风、空调工程实体质量检查表194.0.6机械设备安装工程实体质量检查表204.0.7工艺管道设备安装工程实体质量检查表214.0.8电气设备安装工程实体质量检查表224.0.9焦炉砌筑工程实体质量检查表244.0.10高炉砌筑工程实体质量检查表255现场质量检查工作附表5.0.1工程质量检查受检项目概况表265.0.2工程质量检查首（末）次会议签到表275.0.3检查组人员名单285.0.4工程质量现场检查总体评价表291编制阐明为科学评价各公司承建冶金工程质量管理工作，提高冶金工程质量管理水平，防止质量事故发生，保证冶金工程质量，实现质量体系管理、技术资料管理、施工现场实体质量管理原则化、规范化，根据现行国家和行业施工规范和验收原则，特制定本评分原则（试行）（如下简称“原则（试行）”）。1.1合用范畴1.1.1本原则（试行）合用于各施工公司所承建冶金工程项目进行现场质量检（抽）查和评价。 1.1.2本原则（试行）是冶金工程质量监督机构现场检（抽）查评分根据，工程施工质量和验收必要符合国家和行业工程质量验收原则。1.2评分阐明1.2.1现场检查依照每项原则分进行检查评分，受检工程不合用项目可不记录得分，扣分不超过每项原则分，最后以得分率为根据评价工程项目质量水平。各分表得分率(可评分项目得分之和/可评分项目原则分值之和)100各分项得分率(可评分各专业分表得分率/可评分专业分表数目)100项目总体得分率=（各分项得分率各分项权重）之和工程质量现场检查涉及工程质量管理、技术与质量保证资料管理、工程实体质量三个分项，其在项目总分中所占权重分别为20%、30%、50%。1.2.2检查组依照工程项目受检专业实际状况选取检查表，并拟定受检工程检查表中不合用项目，须阐明不合用因素。1.2.3现场检查评分，检查人员应与被检查单位关于质量管理人员共同检查与确认。1.2.4本原则（试行）检查表未列项目，检查中具备检查条件按照国家和行业原则进行抽查，并予以评价。1.3附则2质量体系运营与冶金工程管理检查评分表1.3.1本原则（试行）由冶金工业工程质量监督总站负责解释。冶金工程项目质量管理检查评分表表2.0.1考核内容考核目的分值原则原则分扣分实得分1质量目的完毕状况实现分部、分项工程质量一次验收合格率100。未实现分部、分项工程质量一次验收合格率100扣10分。10分2质量目的和筹划管理制定明确质量目的和筹划，质量目的和筹划分解到位。1.未制定质量目的或筹划扣5分；2.无分解目的或筹划扣5分；10分3质量机构、人员管理和质量管理制度工程项目质量机构设立健全，人员配备符合有关规定规定，质量管理制度建立健全。1.工程项目质量机构不健全扣2分；2.质量管理人员配备不齐扣1分；3.浮现无证上岗扣1分；4.无质量管理办法等质量管理制度扣1分。5分4.质量责任制岗位质量责任明确，质量责任追究和奖惩制度建立健全。1.未明确各岗位质量责任扣5分；2.质量责任追究和奖惩制度不健全扣5分。10分5.质量检查和整治质量检查制度建立健全，执行到位，定期进行专业性和综合性质量大检查，有完整质量检查记录，对事故隐患及时解决，贯彻整治办法。1.未制定质量检查制度扣3分；2.未定期检查扣5分；3.检查和整治记录不全扣2分/项；4.隐患整治未合格扣2分/项。15分6.分包单位管理将分包单位纳入质量体系运营；制定分包单位质量管理办法；对分包单位考核评价；定期开展对分包单位质量检查。1.未对分包单位技术文献进行审核扣5分；2.未制定质量管理办法及考核办法扣5分；3.质量目的无考核扣5分；4.质量检查无记录5、记录不全扣3分。20分7.质量事故调查、解决及事故状况上报发生普通及以上质量事故，项目负责人要及时到达事故现场进行调查、分析、解决。要及时向本公司负责人报告事故状况。1.项目负责人未及时到达事故现场扣2分；2.未按规定及时报告本公司负责人扣3分。5分8.重大技术质量文献编制审批建立施工组织设计编制、审批制度和重大专项方案专家论证制度。1.施工组织设计编制、审批程序不全扣5分；2.重大危险性专项方案编制、审批程序不全扣5分。10分9.宣传与培训定期对质量管理人员进行培训，持证上岗。做好寻常质量宣传工作，认真组织开展质量专项宣传活动、“质量月”等活动。1.质量管理人员无继续教诲、培训记录扣2分；2.无质量活动布置，质量专项活动无总结扣3分。5分10.贯彻贯彻上级质量工作状况按上级规定组织开展质量管理、检查活动，贯彻上级各项质量工作。1.在贯彻上级质量工作方面无执行和贯彻记录和总结扣5分；2.未按规定及时上报关于材料扣5分。10分总分：100分总体原则分：总体实得分：得分率： %3技术与质量保证资料管理检查评分表3.0.1工业项目土建工程技术资料检查表受检单位： 受检项目 检查人 日期 表 3.0.1 序号检查内容与打分原则原则分实得分土建工程1开工报告：审批手续不齐全扣2分，无开工报告扣6分。 62施工组织设计、施工方案：内容存在问题扣2分，内部审批手续不全扣6分。 63方案交底（2分），分项工程技术交底（2分）：内容针对性差扣2分，双方签字不全扣4分。 44图纸会审：记录不全扣2分，一份没有扣4分。 45地基解决（强夯、桩基）：没有施工记录扣2分，存在检查不合格桩每根扣1分，没有检测报告扣4分。 46工程定位测量：缺定位测量记录扣4分。 47基槽及各层放线测量及复测记录：缺一层扣1分，缺3层以上扣4分。 48沉降观测记录：对沉降观测记录进行检查，少测一次扣1分，一次不测扣4分。 49土方开挖：没有施工方案扣2分，没有测量记录扣2分。 410基坑护壁：无基坑支护计算书扣2分，无基坑支护方案扣2分。 411地基验槽：参加验槽部门签字盖章不全扣1分，验槽记录填写内容不全扣1分，无隐蔽验工程收记录扣4分。 412回填土：没有见证取样扣1分，没有取样点位示意图扣1分，没有干密度实验报告扣2分。 413各种涂料，保温材料，砼预制构件，门、窗，轻质隔墙等物资：无出厂质量证明文献，缺一份扣1分，某种材料一份没有扣2分。 414商品砼搅拌站应提供质量证明文献：砼出厂合格证，砼配合比，水泥出厂合格证及复检报告，砂子复检报告，碎（卵）石复检报告外加剂产品合格证及复检报告掺合料复检报告，砼开盘鉴定，砼抗压强度检查报告，砼试块强度记录，砼塌落度检测记录。以上资料按地方原则规定收集，每缺1份扣1分。615现场砼施工应提供如下资料：砼试块制作台账（涉及防水砼试块和同条件养护砼试块），砼抗压强度报告（涉及防水砼试块和同条件养护砼试块），砼浇筑施工记录，砼塌落度检测记录，砼试块强度记录、评估记录，同条件养护砼试块（600/天）温度记录，有冬季施工或大体积砼施工项目应提供砼测温记录。以上资料每缺1份扣1分。616现场自行搅拌砼，砂浆应提供下列资料：砼配合比，砂浆配合比，水泥出厂合格证及复检报告，砂子复检报告碎（卵石复检报告，外加剂产品合格证及复检报告掺合料复检报告，砼抗压强度检查报告，砂浆抗压强度检查报告，砼试块强度记录、评估记录，砂浆抗压强度记录、评估记录。以上资料每缺一份扣1分。617钢筋、钢筋连接件，粘土砖、各类砌块、防水材料，建筑饰面砖等材料除必要有合格证外，还应进行复检。以上材料合格证和复检报告缺一不可，每缺一项扣1分。418构造柱钢筋植筋：缺拉拔实验记录扣2分，缺植筋胶合格证扣2分。419隐蔽工程验收：所有应当隐蔽工程必要做隐蔽工程验收记录，每缺一项扣1分，缺3项以上扣4分。420防水工程：所有浴卫间，屋面防水均应做蓄水实验，没有蓄水实验记录，每缺一层扣1分，缺3层以上扣6分。621塑钢窗工程：所用塑钢窗均应做三性实验，没有做扣4分。422检查批：抽查10份以上，填写项目不对的、数据不真实，发现一份扣1分。6总分：100分总体原则分：总体实得分：得分率： %3.0.2钢构造工程技术资料质量检查表受检单位： 受检项目 检查人 日期 表3.0.2序号检查内容与打分原则原则分实得分1开工报告：审批手续不齐全扣2分，无开工报告扣5分52施工方案（5分），专项方案（5分）：内容存在问题扣3分，内部审批手续不全扣5分。103施工方案交底（3分），分项工程技术交底（2分）：内容针对性差扣2分，双方签字不全扣2分。54图纸会审、自审：图纸自审记录不全扣3分，一份没有扣5分55钢材合格证（3分），钢构件出厂合格证（2分）：不全扣2分，没有扣2分，不符合设计规定视为没有。56钢材复验：没有按规定按批次送有有关资质实验室进行复验扣5分，复验但没有及时收集整顿实验报告扣2分。57油漆、焊接材料、连接螺栓合格证：缺一份扣1分，没有扣5分，不符合设计规定视为没有。58焊接工艺评估材料覆盖面不够每缺一项扣1分，没有焊接工艺评估扣5分。59焊工与否经考试合格获得上岗证书（安全操作证和焊工合格证），且在承认范畴内施焊：不能提供焊工证扣5分，焊工证与实际施焊人数不符扣3分。510探伤人员资格证，没有资质扣5分，一二级焊缝探伤报告数量、部位不符合设计及规范规定和无第三方检测报告扣3分。511焊接工艺参数记录：没有焊接工艺参数记录扣5分，不规范扣3分。512焊接材料使用：没有烘干温度和时间记录扣3分，没有发放记录扣2分。513焊接检查用量具、仪器：与否经有相应资质检定部门检定，没有按期进行检定扣5分，没有及时更新检定标记扣1分。514厚板焊接时焊前预热状况：与否按规定温度预热、测温办法、预热记录，没有预热记录扣5分，记录不规范扣2分。515隐蔽工程验收：所有应当隐蔽工程必要做隐蔽工程验收记录，每缺一项扣1分，缺3项以上扣5分。516构件安装前与否进行了工序交接，并进行复测：没有交接记录扣2分，没有复测记录扣3分。517高强螺栓连接副复验和抗滑移系数实验：没有按规定进行实验扣5分，没有及时收集实验报告扣2分。518特殊工序（核心工序）：没有进行辨认扣3分，没有制定其控制办法扣2分。519没有专业工序交接，没有测量复测记录，每缺一项扣2分。5总分：100分总体原则分：总体实得分：得分率： %工业项目管道、给排水、采暖工程、通风、空调技术资料质量检查表受检单位： 受检项目 检查人 日期 表3.0.3序号检查内容与打分原则原则分实得分工业管道1施工方案、技术交底：内容针对性差扣3分，双方签字不全扣2分，没有施工方案和技术交底扣5分。52板材、管材、阀门、设备、油漆、焊接材料、连接螺栓合格证及阀门安装前试压-实验记录与否收集齐全，缺1个扣1分，记录中填写不规范每份扣1分。53压力管道报验资料、安装前工序交接单、测量及测量复测记录、管道制作检查记录、管道安装检查记录，管道焊接记录（有无损检测规定填写）、管道热解决报告、氧气等介质管道酸洗、脱脂、钝化记录、支吊架安装记录、管道补偿装置安装记录，管道防腐绝热施工检查记录、设备安装检查记录，管道系统施压记录、管道吹扫与清洗记录、设备试运营记录、隐蔽验收记录及图示和竣工系统图示阐明、无损检测报告、阀门复检报告、焊接工艺评估、焊工资格证书，缺一份扣2分,10份以上扣15分。154检查批：抽查10份以上，填写项目不对的、数据不真实，每发现一份扣1分发现3份以上扣5分。55分项工程检查记录，检查完毕分项与否及时将检查记录上报，不及时扣3分，记录内容不能反映分项主控和普通项扣2分。5工业给排水、采暖工程6施工方案、技术交底：内容针对性差扣3分，双方签字不全扣2分，没有施工方案和技术交底扣5分。57管材、阀门、散热器、保温材料、给排水附属设备、卫生器具等合格证、阀门安装前试压记录与否收集齐全，缺1个扣1分，记录中填写不规范每份扣1分，3份以上不规范扣5分。 58室外管道沟槽开挖、标高检查记录、室内管道安装、标高检查记录，排水管道坡度检查测量记录、室外埋地管道回填夯实记录，每缺一份扣1分。109承压管道系统和设备及阀门水压实验记录、排水管道灌水、通球及通水记录、雨水管道灌水及通水实验记录、给水管道通水实验及冲洗消毒记录、卫生器具通水实验，具备溢流功能器具满水实验、采暖系统冲洗及测试、地漏地面清扫口排水实验记录、（消火栓系统测试）散热器强度及严密性实验记录、设备试运营记录、设备安装记录、防腐绝热施工检查记录、隐蔽验收记录、缺一份扣2分，缺3份以上扣10分，内容填写不规范每发现1份扣1分，发现5份以上扣10分。1010检查批：抽查10份以上，填写项目不对的、数据不真实，每发现一份扣1分，发现3分以上扣5分。5通风、空调工程11施工方案、技术交底：内容针对性差扣3分，双方签字不全扣2分，没有施工方案和技术交底扣5分。512板材、密封材料、管材、阀门、保温材料、设备等合格证、阀门安装前试压记录与否收集齐全，缺1个扣1分，1记录中填写不规范每份扣1分。513管道安装、标高检查记录，制冷管道坡度检查测量记录、吊架支架检查记录，缺一份扣1分,10份以上扣10分。1014空调管道系统和设备及阀门水压实验记录、风管漏光实验记录、设备试运营记录、设备安装记录、防腐绝热施工检查记录、隐蔽验收记录、缺一份扣1分，内容填写不规范每发现1份扣1分。515检查批：抽查10份以上，填写项目不对的、数据不真实，每发现一份扣1分，发现3分以上扣5分。5总分：100分总体原则分：总体实得分：得分率： %机械工程技术资料质量检查表受检单位： 受检项目 检查人 日期 表3.0.4序号检查内容与打分原则原则分实得分设备及管道工程1开工报告：审批手续不齐全扣2分，无开工报告扣6分。62施工组织设计，施工方案：内容存在问题扣1分，没有或内部审批手续不全扣6分。63方案交底（5分）技术交底（5分）：内容针对性差发现一处扣1分，没有或双方签字不全扣5分。104图纸会审、自审：图纸自审记录不全扣1分，一份没有扣6分65设计变更、工程洽商单、材料、零部件、设备代用审批单：不全缺一项扣1分，一份没有扣6分。66按施工图并根据测量控制网绘制中心标板及标高基准点布置图：没有扣5分。57工序交接记录不规范，发现一项扣1分，没有工序交接、中间交接检查记录缺1份扣2分。58原材料、产品检（试）验记录、报告：送检不及时扣1分，没送检扣5分。59设备、重要材料合格证：缺1份扣1分。611隐蔽工程验收：所有应当隐蔽工程必要做隐蔽工程验收记录，每缺一项扣1分。512重要设备沉降观测记录：没有扣5分。513设备强度实验、密闭性实验记录；系统清洗、灌水、通水、通球实验记录；脱脂检查记录；阀门检查记录：每发现缺一项扣1分。514测量及复测记录：不全缺一项扣1分，一份没有扣5分。515特种设备安装告知：没有扣5分。516特种设备人员操作证、焊工证：缺一种扣1分，一份没有扣5分。517分项分部工程安装质量检查、评估记录：发既有没随工程实体同步报验或报验数量较少扣1分。518单位工程验收记录、单位工程质量观感评估、交工验收报告、竣工报告及竣工验收交接证书：不全缺一项扣1分，验收单位签字盖章不齐全扣2分，单位工程竣工后不及时组织验收扣5分。10总分：100分总体原则分：总体实得分：得分率： %电气工程技术资料质量检查表受检单位： 受检项目 检查人 日期 表3.0.5电气工程1施工组织设计，施工方案：内容存在问题扣2分，没有或内部审批手续不全扣10分。102工程技术交底：内容针对性差发现一处扣1分，没有或双方签字不全扣5分。53图纸会审、自审：图纸自审记录不全扣1分，一份没有扣5分。54设计变更、工程更改洽商单、材料零部件、设备代用审批单：每发现缺一项扣1分。55设备、重要材料、成品、半成品应有合格证：不全缺一项扣1分。56仪表单体调校、调试、整定记录，仪表交接记录、仪表检测系统调节记录，绝缘、接地电阻测试记录，开关、绝缘子实验记录，电力电缆实验记录，电容器、互感器实验记录，金属氧化锌避雷器实验记录，油、真空断路器、六氟化硫电器实验记录，悬式、支柱绝缘子实验记录，继电保护实验记录、变压器实验记录，发现每缺一项扣1分。207隐蔽工程验收记录：所有应当隐蔽工程必要做隐蔽工程验收记录，每缺一项扣1分。108工序交接记录：发现缺一项扣1分。59照明系统全负荷运营记录，缺1份扣1分。510电气设备试运转记录：没有扣5分。511分项分部工程安装质量检查、评估记录：没随工程实体同步报验或报验较少扣1分。1012单位工程验收记录、单位工程质量观感评估、交工验收报告：不全缺一项扣1分，验收单位签字盖章不齐全扣1分，单位工程竣工后不及时组织验收扣5分。1013竣工报告及工程竣工验收交接证书：没有扣5分。5总分：100分总体原则分：总体实得分：得分率： %3.0.6炉窑砌筑工程技术资料质量检查表受检单位： 受检项目 检查人 日期 表3.0.6序号检查内容与打分原则原则分实得分炉窑砌筑工程1施工组织设计，施工方案：内容存在问题扣3分，内部审批手续不全扣5分。152方案交底（5分）工程技术交底（5分）：内容针对性差扣3分，双方签字不全扣5分。153图纸会审、自审：图纸自审记录不全扣3分，一份没有扣10分。154工序交接记录不全扣3分，没有扣10分。155工程定位测量：缺测量记录及复测记录扣3分，未有测量记录扣10分。106有隐蔽工程但无记录缺一份扣1分，所有没有扣10分。107耐火材料合格证不全扣3分，没有扣10分。108检查批、分项、分部工程质量验收资料：抽查5份以上，填写项目不对的、数据不真实，扣3分，没有扣10分。10总分：100分总体原则分：总体实得分：得分率： %4.工程实体质量检查评分表4.0.1工业项目土建工程实体质量检查表受检单位： 受检项目 检查人 日期 表4.0.1序号检查内容与打分原则原则分实得分基本、构造及脚手架工程1砼表面平整，无蜂窝、孔洞、露筋、夹渣、疏松等外观质量缺陷，检查10处，每发现一处扣1分。102埋件位置不精确、里出外进，模板对拉螺栓孔封闭不规范，每发现一处扣1分。103防水砼有渗漏，每发现一处扣1分，渗漏严重扣10分。104设备基本中心线超过容许误差，每超差一点扣1分。55预埋螺栓位置及标高各检查10点，每超差一点扣1分。106钢筋同一截面接头率超过规范规定，箍筋弯钩达不到设计规定，每发现1处扣1分。57钢筋连接达不到规范规定，每发现1处扣1分。58地下室防水砼以及主体构造砼回弹强度值达不到设计强度扣10分。109钢筋位移超过保护层，每发现1处扣2分。1010钢筋间距误差超过规范规定，每发现1处扣分，钢筋用错材料或存在偷工减料扣10分。1011标养室或标养箱温湿度控制不规范，扣2分，在现场养护标养试块不按规定设立标养室或标养箱扣5分。512主电室、办公楼等主体砼构造二次接茬漏浆、错台，每层发现数量3处如下扣2分，5处以上扣5分。513主电室、办公楼等主体砼构造墙体、柱垂直度、平整度超差，每层发现3点扣1分514砖混构造砌筑，二次构造砌筑组砌不合理、灰缝不饱满、砌块破损严重，每发现1处扣1分。1015现场搅拌砼、砂浆没有配合比或不按配合比计量扣10分。1016砖混构造砌筑墙体，二次构造砌筑墙体垂直度，平整度超差，每处扣1分。517二次构造砌筑墙拉筋位置，尺寸、形式不符合规范规定，植筋深度不够或不加植筋胶，发现1处扣1分。518地坪空鼓、裂纹、脱皮、麻面、起砂等缺陷，发现一处缺陷扣2分。1019模板、支撑体工程施工不规范、不执行方案扣10分。10装饰装修20室内抹灰表面平整度，垂直度超差每发现1处扣1分。521室内抹灰阴阳角检查5点，不顺直，不方正超过规范规定，一点扣1分。522室内墙面、地面、踢脚线抹灰浮现空鼓，每发现一处扣1分。523室外抹灰表面不平整，污染较严重，涂料颜色不均匀等观感质量差，每发现1处扣2分。524外墙抹灰分隔条不顺直，宽窄不一，深浅不一，交圈不在一条线上，发现1条扣2分。525屋檐，窗口，装饰檐，雨篷等滴水线（槽）不顺直，宽窄不一，深浅不一，发现1处扣1分，不做滴水线（槽）扣5分。526内外墙体浮现裂缝，发现一处扣1分。527内外墙表面镶贴（干挂）饰面砖颜色不一致，缝隙不均匀，发现1处扣2分，限度较严重扣5分。528雨落管不垂直，管卡子不牢固、数量不够发现1处扣1分。529地面散水宽窄不一，厚度不够，倒坡，分隔缝不规范，填充材料不符合规范规定，每发现1处扣1分，散水下沉开裂，空鼓严重扣5分。5总分：200分总体原则分：总体实得分：得分率： %4.0.2钢构造工程实体质量检查表受检单位： 受检项目 检查人 日期 表4.0.2序号检查内容与打分原则原则分实得分1钢材剪切面、重要部位切割面质量：采用手工切割扣3分，检查切割面有裂纹夹渣分层和不不大于1mm缺棱，缺陷点数超过检查点数10%扣2分，超过20%扣4分。102焊缝表面质量：有裂纹焊瘤咬边未融合等缺陷，有缺陷焊缝数量超过检查焊缝数量10%扣2分，每增长10%扣2分。103焊缝外形尺寸偏差：与否符合设计及规范规定，被检查焊缝尺寸超过容许偏差20%扣2分，缺陷焊缝数量超过检查焊缝数量20%扣2分，每增长10%，扣2分。104高强螺栓摩擦面接触面局限性75%、螺栓孔不能自由穿入、丝扣外露局限性2-3扣、扭剪型高强螺栓梅花头没有拧掉、大六角头螺栓连接副在终拧完毕1h后，48h内没有进行终拧扭矩检查（施工记录），每浮现1次上述缺陷扣1分。105组装质量：焊接H型钢翼缘板和腹板拼接缝间距与否不不大于200mm、翼缘板拼接长度与否不不大于2倍板宽、腹板拼接宽度与否不不大于300mm、腹板拼接长度与否不不大于600mm，构建拼接缝与角焊缝间距与否不不大于200mm，设计规定顶紧节点,接触面与否不不大于70%紧贴，检查10个构件，每浮现一次扣1分。106吊车梁和吊车桁架：与否下挠、顶紧接触面与否达到75%面积紧贴、吊装梁下翼缘板上与否有焊、粘、打火现象，每发现一次扣1分。57组对后钢构件外形主控尺寸偏差与否符合规范规定，检查不少于10个主控尺寸，浮现一次扣2分。108构件几何形状：与否有弯曲、扭曲、垂直度、平整度等超差现象，检查不少于10个构件，每浮现1处扣1分。109各种构件安装偏差（间距、标高、轴线、垂直度）与否符合规范规定，检查不少于10处，每浮现1次扣2分。1010涂装质量：构件涂装前表面除锈与否符合设计规定、涂装材料及涂装遍数和厚度与否符合设计规定、构件表面与否有误涂漏涂现象,严重污染物与否清除，涂层与否均匀无明显皱皮流坠针眼气泡,与否有脱皮和返锈现象，检查不少于10处，浮现1次扣1分。1011构件标记：构件标志标记编号等与否清晰、完整，检查不少于10个构件，每浮现1次不符合规定扣1分。5总分：100分总体原则分：总体实得分：得分率： %工业项目工业管道实体质量检查表受检单位： 受检项目 检查人 日期 表4.0.3序号检查内容与打分原则原则分实得分工业管道1卷管同一筒节上两纵焊缝间距不大于200mm，相邻筒节两纵缝间距不大于100mm，卷管接料长度不符合规范规定，发现一处扣1分。52管道制作：支管外壁距焊缝不大于50mm，发现一处扣1分。53有加固环、板卷管，加固环、板对接焊缝与管子纵向焊缝错开间距不大于l00mm；加固环、板距卷管环焊缝不大于50mm，发现一处扣1分。54卷管周长及圆度、端面与中心线垂直、平直度有超差，卷制钢管焊缝存在错边，发现一处超容许偏差扣1分。 105管道穿墙、过楼板不加套管，每发现1处扣1分，发现超过3处以上扣5分。56管道焊缝设立在套管内；穿过墙体套管长度不大于墙体厚度；穿过楼板套管未高出楼面50mm；管道与套管之间无封堵，发现一处扣2分。107管道安装：现场发现采用强力对口、标高、铅垂度坡度有偏差、组对存在缝隙过大、错口 ，焊接外观质量不合格,有补强圈和加固圈变形，间距、间断焊不均匀，发现一项扣2分，现场发现组对存在问题接口未经解决直接焊接，焊缝加塞焊条、钢筋等杂物扣5分。208管道支架、吊架设立不合理，间距不均匀，卡子数量不够或安装不牢固，焊接不合格，焊接存在漏焊或缺陷，不该焊接而进行焊接，发现一处扣1分，发现超过3处以上扣5分59埋地金属管道防腐层施工未在管道安装迈进行，焊缝部位未经试压合格直接防腐，发现以上两种现象每项扣5分，防腐层有损害，发现一处扣1分。 1010有酸洗脱脂规定介质管道未按规定进行，有无损检测规定未进行，规定预热和焊后热解决未进行，发现一项扣5分。1511现场涂装不合格、保温不合格，发现一处扣1分。512管道设备安装地脚螺栓没有防松装置，垫铁不规范，装配螺栓不规范，存在跑冒滴漏，发现一处扣1分，3处以上扣5分。5总分：100分总体原则分：总体实得分：得分率： %工业项目给排水、采暖实体质量检查表受检单位： 受检项目 检查人 日期 表4.0.4序号检查内容与打分原则原则分实得分给排水、采暖1给水排水及采暖工程施工不得违背有关强条规定。每发现1处扣1分，发现超过3处以上扣5分。52给排水及采暖管道穿墙、过楼板不加套管，或套管与管道不同轴，管口不封堵，每发现1处扣1分，发现超过3处以上扣5分。53管道支架、吊架设立不合理，间距不均匀，防腐不合格，每发现一处扣1分，发现超过3处以上扣5分。 54有坡度规定管道坡度不够或浮现倒坡，每发现1处扣1分，发现3处以上扣5分。 55管道螺纹连接口处麻丝、生料带等清理不干净，接口处外露螺纹数量不符合规范规定，每发现1处扣1分，发现3处以上扣5分。 56排水管道清扫口位置不符合规范规定，每发现1处扣1分，发现3处以上扣5分。57散热器安装不规范，固定卡勾不牢固，每发现一处扣1分，发现3处以上扣5分。 58各种管道管卡子数量不够或安装不牢固，每发现1处扣1分，发现3处以上扣5分 59管道接口应严密无渗漏，法兰连接垫片数量、材质必要符合规范规定，紧固螺栓外露长度应符合规范规定；每发现一处不符合扣1分，发现3处以上扣5分。510管道防腐，绝热达不到规定，每发现1处扣1分，发现3处以上扣5分。 511卫生器具安装不端正、不牢固、在施工中受到污染、损坏；每发现1处扣1分，发现3处以上扣5分。512采用机械式封闭构造地漏，或地漏水封深度不大于50mm；每发现1处扣1分，发现3处以上扣5分。513洗面盆、墩布池等附墙安装器具未设立独立支架，台下洗面盆直接粘接在洗面台面板上；每发现1处扣1分，发现3处以上扣5分。514压力表位置、方向、直径应便于观测，表下应有排气及缓冲装置，压力表量程应符合规范规定；每发现一处不符合扣1分，发现3处以上扣5分。515设备外露旋转某些无安全防护装置，运转设备无减震装置后有减震装置但减震失效；每发现1处扣1分，发现3处以上扣5分。516水箱（池）进水口与最高水位无安装距离，溢流管口低于进水管口，且未采用有效防倒流办法；每发现1处扣1分，发现3处以上扣5分。517水箱（池）溢流管与排污管直接连接，管口伸入排水沟或集水井，溢流管口未装设密目防虫网；每发现1处扣1分，发现3处以上扣5分。518给水泵、热水泵有滴水渗漏，电机噪音过大温度过高；每发现1处扣2分，发现3处扣5分。 519设备安装地脚螺栓没有防松装置，垫铁不规范，每发现1处扣1分，发现3处以上扣5分。 520管道系统安全阀未调试标定，疏水器失效，给排水阀门方向安装错误；气压给水系统未设立安全阀，或安全阀泄压未引向排水沟或集水井，每发现1处扣1分，发现3处以上扣5分。5总分：100分总体原则分：总体实得分：得分率： %工业项目通风、空调工程实体质量检查表受检单位： 受检项目 检查人 日期 表4.0.5序号检查内容与打分原则原则分实得分通风、空调1通风、空调工程施工不得违背有关强条规定，按原则对强条内容逐条检查。每发现1处扣1分，发现超过3处以上扣5分。52风管及部件接缝不对的，表面不平整，咬口缝不紧密，材料厚度不符合规范规定，咬口缝浮现脱落、张开、未压实和有明显缝隙等质量缺陷。干净系统风管咬口缝、铆钉缝、翻边四角处未采用密封办法，涂密封膏前未消除表面上杂质和油污。每发现1处扣1分，发现超过3处以上扣10分。103风管部件、冷热管道焊缝表面存在缺陷。每发现1处扣1分，发现超过3处以上扣5分。54风管阀门制动装置不可靠。阀门未标明启闭方向和启动角度。有方向规定期未标明气流方向。每发现1处扣1分，发现超过3处以上扣5分。53风管部件风帽支撑不均布，固定不牢固。旋转风帽应作转动检查，重心不在轴线上，转动不灵活。调节装置不灵活，角度不精确每发现1处扣1分。 54风管安装位置，风口可调节部件不能正常动作，风管在运营时产生震动及噪声；安装产生变形或损坏。使用过期密封胶，每发现1项扣1分。 55支、吊、托架形式、间距、位置不符合规范规定，风管穿过楼板及屋面处未设固定支架，
