阀门国标和阀门统一标准.doc

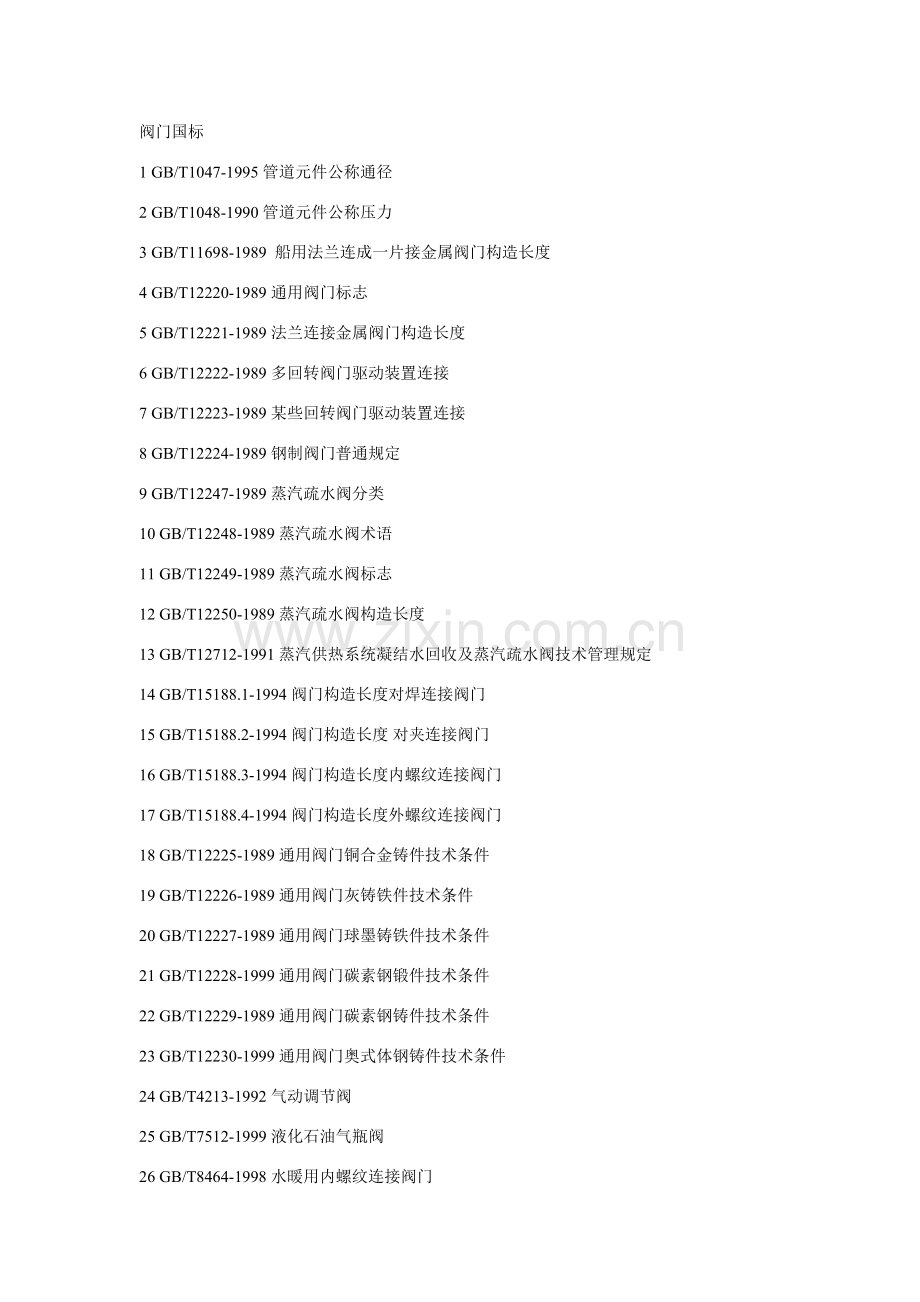

阀门国标
1 GB/T1047-1995 管道元件公称通径
2 GB/T1048-1990 管道元件公称压力
3 GB/T11698-1989  船用法兰连成一片接金属阀门构造长度
4 GB/T12220-1989 通用阀门标志
5 GB/T12221-1989 法兰连接金属阀门构造长度
6 GB/T12222-1989 多回转阀门驱动装置连接
7 GB/T12223-1989 某些回转阀门驱动装置连接
8 GB/T12224-1989 钢制阀门普通规定
9 GB/T12247-1989 蒸汽疏水阀分类
10 GB/T12248-1989 蒸汽疏水阀术语
11 GB/T12249-1989 蒸汽疏水阀标志
12 GB/T12250-1989 蒸汽疏水阀构造长度
13 GB/T12712-1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理规定
14 GB/T15188.1-1994 阀门构造长度对焊连接阀门
15 GB/T15188.2-1994 阀门构造长度 对夹连接阀门
16 GB/T15188.3-1994 阀门构造长度内螺纹连接阀门
17 GB/T15188.4-1994 阀门构造长度外螺纹连接阀门
18 GB/T12225-1989 通用阀门铜合金铸件技术条件
19 GB/T12226-1989 通用阀门灰铸铁件技术条件
20 GB/T12227-1989 通用阀门球墨铸铁件技术条件
21 GB/T12228-1999 通用阀门碳素钢锻件技术条件
22 GB/T12229-1989 通用阀门碳素钢铸件技术条件
23 GB/T12230-1999 通用阀门奥式体钢铸件技术条件
24 GB/T4213-1992 气动调节阀
25 GB/T7512-1999 液化石油气瓶阀
26 GB/T8464-1998 水暖用内螺纹连接阀门

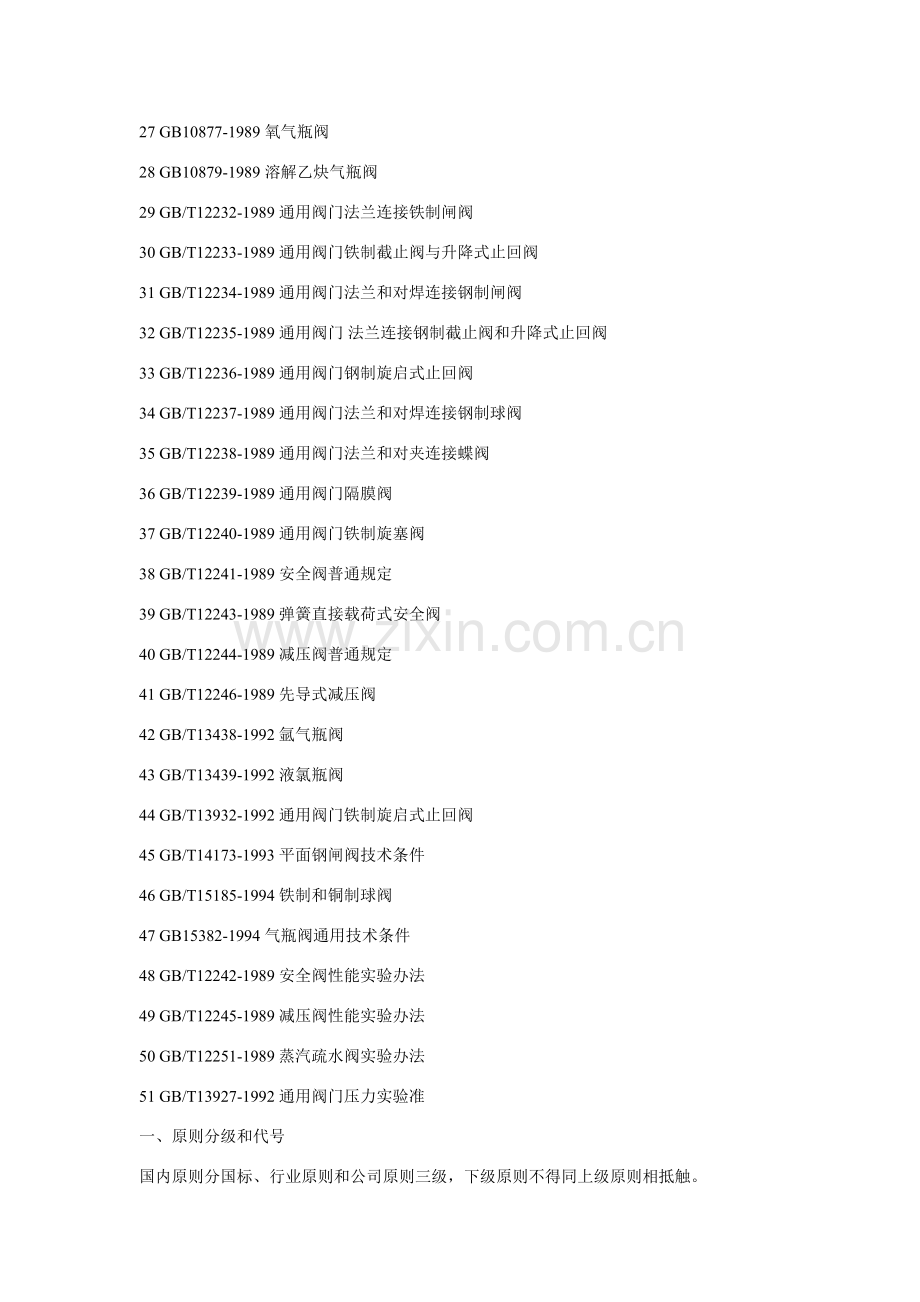

27 GB10877-1989 氧气瓶阀
28 GB10879-1989 溶解乙炔气瓶阀
29 GB/T12232-1989 通用阀门法兰连接铁制闸阀
30 GB/T12233-1989 通用阀门铁制截止阀与升降式止回阀
31 GB/T12234-1989 通用阀门法兰和对焊连接钢制闸阀
32 GB/T12235-1989 通用阀门 法兰连接钢制截止阀和升降式止回阀
33 GB/T12236-1989 通用阀门钢制旋启式止回阀
34 GB/T12237-1989 通用阀门法兰和对焊连接钢制球阀
35 GB/T12238-1989 通用阀门法兰和对夹连接蝶阀
36 GB/T12239-1989 通用阀门隔膜阀
37 GB/T12240-1989 通用阀门铁制旋塞阀
38 GB/T12241-1989 安全阀普通规定
39 GB/T12243-1989 弹簧直接载荷式安全阀
40 GB/T12244-1989 减压阀普通规定
41 GB/T12246-1989 先导式减压阀
42 GB/T13438-1992 氩气瓶阀
43 GB/T13439-1992 液氯瓶阀
44 GB/T13932-1992 通用阀门铁制旋启式止回阀
45 GB/T14173-1993 平面钢闸阀技术条件
46 GB/T15185-1994 铁制和铜制球阀
47 GB15382-1994 气瓶阀通用技术条件
48 GB/T12242-1989 安全阀性能实验办法
49 GB/T12245-1989 减压阀性能实验办法
50 GB/T12251-1989 蒸汽疏水阀实验办法
51 GB/T13927-1992 通用阀门压力实验准
一、原则分级和代号
国内原则分国标、行业原则和公司原则三级，下级原则不得同上级原则相抵触。
国标和行业原则都是全国性。公司原则是国标和行业原则延伸与补充，
只在工厂、公司等范畴内应用。其中工厂产品原则应由其主管机关批准。
原则编号，普通由原则代号、数字号码（登记序号）和批准年号三某些构成。原则
代号表达原则级别和合用范畴。
1.
国内原则代号（见表1-13）
表1-13 国内原则代号
原则代号 名称 原则代号 名称
GB 国标 HB 航空工业部原则
GB/T 国家推荐原则 QJ 航天工业部原则
GBn 国标（内部发行） QB、SG 轻工业部原则
GJB 国家军用原则 JZ、JG 城乡环保部原则
ZB 行业原则（专业原则） CB 中华人民共和国造船总公司原则
ZBn 行业原则（内部发行） LD 劳动人事部原则
ZJB 专业军用原则 JC 国家建材局原则
JB 机械行业原则 JJC 国家计量局原则
JB/Z (原)机械工业部指引性文献 CAS 中华人民共和国原则化协会原则
EJ (原)核工业部原则 CVA 中华人民共和国阀门行业原则
YB 冶金部原则 Q/TH (原)机械工业部化工通用机械专业原则
HG 化学工业部原则 JB/TQ 机械电子工业部通用机械行业内部原则
SY (原)石油部原则 H 高压管、管件及紧固件通用设计原则
SD 水力电力部原则 ZBJ 阀门行业(专业)原则
MT 煤炭工业部原则
2.
外国原则代号（见表1-14）
表1-14
外国原则代号
原则代号 名称 原则代号 名称
ISO 国际原则 NBN 比利时国标
ANSI 美国国标 SIS 瑞典国标
BS 英国国标 SNU 瑞士国标
DIN 德国国标 ASTM 美国材料实验协会原则
NF 法国国标 AISI 美国钢铁学会原则
JIS 日本工业原则 API 美国石油学会原则
FOCT 前苏联国标 MSS 美国阀门和管件制造厂原则化协会原则
ASME 美国机械工程师学会原则 AWS 美国焊接协会原则
CSA 加拿大国标 ASI 美国规格协会原则
DS 丹麦国标 MIL 内阁军用原则
NEN 荷兰国标 JPI 日本石油学会原则
二、阀门和惯用管件原则
国标（见表1-15）
表1-15国标
原则号 原则名称
GB12220—89 《通用阀门标志》
GB12245—89 《减压阀性能实验办法》
GB12221—89 《法兰连接金属阀门构造长度》
GB12246—89 《先导式减压阀》
GB12222—89 《多回转阀门驱动装置连接》
GB12247—89 《蒸汽疏水阀分类》
GB12223—89 《某些回转阀门驱动装置连接》
GB12248—89 《蒸汽疏水阀术语》
GB12224—89 《钢制阀门普通规定》
GB12249—89 《蒸汽疏水阀标志》
GB12225—89 《通用阀门铜合金铸件技术条件》
GB12250—89 《蒸汽疏水阀构造长度》
GB12226—89 《通用阀门灰铸铁件技术条件》
GB12251—89 《蒸汽疏水阀实验办法》
GB12227—89 《通用阀门球墨铸铁件技术条件》
GB10868—89 《电站减温减压阀技术条件》
GB12228—89 《通用阀门碳素钢锻件技术条件》
GB10869—89 《电站调节阀技术条件》
GB12229—89 《通用阀门碳素钢铸件技术条件》
GB1348—88 《球墨铸铁件》
GB12230—89 《通用阀门奥氏体钢铸件技术条件》
GB11352—89 《铸钢件技术条件》
GB12231—89 《阀门铸件外观质量规定》
GB596—83 《船用外螺纹青铜截止止回阀》
GB12232—89 《通用阀门法兰连接铁质闸阀》
GB597—83 《船用外螺纹青铜止回阀》
GB12233—89 《通用阀门铁质截止阀与升降式止回阀》
GB1047—70 《管子和管路附件公称通径》
GB12234—89 《通用阀门法兰、对焊连接钢制闸阀》
GB1048—90 《管道元件公称压力》
GB12235—89 《通用阀门法兰连接钢制截止阀和升降式止回阀》
GB1851—84 《船用PN160外螺纹青铜空气截止阀》
GB12236—89 《通用阀门钢制旋启式止回阀》
GB4213—84 《气动调节阀通用技术条件》
GB12237—89 《通用阀门法兰和对焊连接钢制球阀》
GB8464—87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条件》
原则号 原则名称
GB12238—89 《通用阀门法兰对夹连接蝶阀》
GB8465.1～7—87 《内螺纹连接闸阀、截止阀、球阀、止回阀基本尺寸》
GB12239—89 《通用阀门隔膜阀》
GB8335—87 《气瓶专业螺纹》
GB12240—89 《通用阀门铁质旋塞阀》
GB10877—89 《氧气瓶阀》
GB12241—89 《安全阀普通规定》
GB10879—89 《溶解乙炔气瓶阀》
GB12242—89 《安全阀性能实验办法》
GB197—81 《普通螺纹、公差与配合》
GB12243—89 《弹簧直接载荷式安全阀》
GB1239.2—89 《冷卷圆柱螺旋压缩弹簧技术条件》
GB12244—89 《减压阀普通规定》
GB1239.4—89 《热卷圆柱螺旋弹簧技术条件》
GB1804—79 《公差与配合未注公差尺寸极限偏差》
GB10095—86 《渐开线圆柱齿轮精度》
GB3323—87 《钢熔化焊对接接头射线照相和质量分级》
GB11365—89 《锥齿轮和准双曲齿轮精度》
GB5677—85 《铸钢件射线照相及底片级别分类办法》
GB9444—88 《铸钢件磁粉探伤及质量评级办法》
GB5796—86 《梯形螺纹》
GB6414—86 《铸件尺寸公差》
GB7306—87 《用螺纹密封管螺纹》
GB/T592—93 《船用法兰铸铁止回阀》
GB7307—87 《非螺纹密封管螺纹》
GB/T1852—93 《船用法兰铸钢蒸汽减压阀》
GB9443—88 《铸钢件渗入探伤及缺陷显示痕迹评级办法》
GB/T1972—92 《蝶形弹簧》
GB/T12252—89 《通用阀门供货规定》
GB/T13927—92 《通用阀门压力实验》
2.阀门机械行业原则（见表1-16）
表1-16 阀门机械行业原则
原则号 原则名称
JB93—91 《手柄》
JB1700.2—91 《锁紧螺母(二)》
JB94—91 《扳手》
JB1701—91 《阀杆螺母(六)》
JB95—59 《通用管路附件阀件分类术语》
JB1702.1—91 《轴承压盖(一)》
JB96—75 《截止阀、节流阀和止回阀构造长度》
JB1702.2—91 《轴承压盖(二)》
JB106—78 《阀门标志和辨认涂漆》
JB1703—91 《衬套》
原则号 原则名称
JB308—75 《阀门型号编制办法》
JB1704—75 《压套螺母式填料函尺寸》
JB309—75 《闸阀参数》
JB1706—91 《压套螺母》
JB311—75 《止回阀参数》
JB1707—75 《带孔式填料压盖填料函尺寸》
JB312—75 《旋塞阀参数》
JB1708—91 《填料压盖》
JB450—79 《Pg100～320kgf/cm2化工石油工业用锻造高压阀门》
JB1709—91 《T形螺栓》
JB451—64 《杠杆式安全阀技术条件》
JB1710—75 《开口式填料压盖填料函尺寸》
JB452—77 《弹簧式安全阀技术条件》
JB1711—75 《开口式填料压盖》
JB610—79 《疏水阀参数》
JB1712—91 《石棉填料》
JB790—65 《Pg=16～64kgf/cm2钢制阀技术条件》
JB1713—91 《填料垫(一)》
JB792—65 《铸铁和铸钢制低压阀门技术条件》
JB1716—91 《填料垫(二)》
JB930—67 《氧气减压器》
JB1717—75 《上密封尺寸》
JB1681—75 《截止阀参数》
JB1718—91 《垫片(一)》
JB1682—75 《节流阀参数》
JB1719—91 《垫片(二)》
JB1683—75 《球阀参数》
JB1720—91 《垫片(三)》
JB1684—75 《蝶阀参数》
JB1721—91 《垫片(四)》
JB1685—75 《隔膜阀参数》
JB1722—75 《下螺纹阀杆端部尺寸》
JB1689—75 《截止阀、节流阀阀杆螺纹直径和螺距》
JB1723—75 《连接圈式阀瓣连接槽尺寸》
JB1690—75 《闸阀阀杆螺纹直径和螺距》
JB1724—75 《上螺纹阀杆端部尺寸》
JB1691—75 《阀杆头部尺寸》
JB1725—75 《阀瓣盖式阀瓣连接槽尺寸》
JB1692—91 《伞形手轮》
JB1726—91 《阀瓣盖》
JB1693—91 《伞形手轮》
JB1727—91 《对开圆环》
JB1694—91 《阀杆螺母(一)》
原则号 原则名称
JB1728—91 《止退垫圈》
JB1695—91 《阀杆螺母(二)》
JB1729—75 《锻钢阀阀杆端部尺寸》
JB1696—91 《阀杆螺母(三)》
JB1730—75 《闸阀阀杆端部尺寸》
JB1697—75 《灰铸铁闸板T形槽尺寸》
JB1731—75 《阀瓣和闸板T形槽尺寸》
JB1698—91 《阀杆螺母(五)》
JB1732—75 《锥形密封面尺寸》
JB1699—91 《阀杆螺母(四)》
JB1733—75 《灰铸铁阀体铜密封面尺寸》
JB1700.1—91 《锁紧螺母(一)》
JB1734—75 《灰铸铁闸板和阀瓣铜密封面尺寸》
JB1738—75 《楔式闸阀阀体、闸板导轨和导轨槽尺寸》
JB1735—91 《底阀阀瓣密封圈》
JB1739—75 《楔式闸阀阀体、密封面、间距和楔角尺寸》
JB1736—91 《旋启式止回阀阀瓣密封圈》
JB1740—75 《楔式闸板密封面尺寸》
JB1737—91 《旋启式止回阀阀瓣密封圈压板》
JB1741—91 《顶心》
JB2765—81 《阀门名词术语》
JB1742—91 《调节垫》
JB2766—79 《Pg160.320kgf/cm2锻造高压阀门构造长度》
JB1743—75 《球阀阀杆端部尺寸》
JB2767—79 《Pg160.320kgf/cm2锻造高压阀门参数》
JB1744—75 《球体》
JB2768—79 《Pg160.320kgf/cm2管子和管件阀门端部尺寸和技术规定》
JB1745—75 《螺纹填料压套式填料函尺寸》
JB2769—79 《Pg160.320kgf/cm2螺纹法兰》
JB1747—91 《填料压环》
JB2770—79 《Pg160.320kgf/cm2接头螺柱》
JB1748—75 《氨阀阀杆端部尺寸》
JB2771—79 《Pg160.320kgf/cm2接头》
JB1749—91 《氨阀阀瓣》
JB2772—79 《Pg160.320kgf/cm2盲板》
JB1750—75 《氨阀阀体密封面尺寸》
JB2773—79 《Pg160.320kgf/cm2双头螺柱》
JB1751—7 《承插焊连接和配管端部尺寸》
JB2774—79 《Pg160.320kgf/cm2阶端双头螺柱及螺孔尺寸》
JB1752—75 《外螺纹连接端部尺寸》
JB2775—79 《Pg160.320kgf/cm2螺母》
JB1753—91 《接头垫》
JB2776—79 《Pg160.320kgf/cm2透镜垫》
原则号 原则名称
JB1754—91 《接头》
JB2777—79 《Pg160.320kgf/cm2无孔透镜垫》
JB1755—91 《接头螺母》
JB2778—79 《Pg160.320kgf/cm2管件和紧固件温度标记》
JB1756—75 《卡套连接端部尺寸》
JB2843—80 《蝶阀技术条件》
JB1757—91 《卡套》
JB2884—81 《空分设备低温截止阀和节流阀技术条件》
JB1758—91 《卡套螺母》
JB2920—81 《阀门电动装置型式、基本参数和连接尺寸》
JB1759—91 《轴套》
JB2921—81 《阀门电动装置技术条件》
JB1760—91 《六角螺塞》
JB2986—81 《旋塞阀技术条件》
JB1761—91 《螺塞垫》
JB3328—83 《气瓶阀和管路阀》
JB1762—75 《板体尺寸》
JB3329—83 《小型医用气瓶柜式阀连接尺寸》
JB1842—77 《铸铁衬胶和非衬里隔膜阀技术条件》
JB/T3595—93 《电站阀门制造技术条件》
JB2121—77 《铜合金铸件技术条件》
JB4018—85 《电站阀门型号编制办法》
JB2202—77 《弹簧式安全阀参数》
JB5206.1—91 《填料压套(一)》
JB2203—77 《弹簧式安全阀构造长度》
JB5206.2—91 《填料压套(二)》
JB2204—77 《减压阀参数系列》
JB5206.3—91 《填料压套(三)》
JB2205—77 《减压阀构造长度》
JB5207—91 《填料压板》
JB2206—77 《减压阀技术条件》
JB5208—91 《隔环》
JB2311—78 《球阀技术条件》
JB5209—91 《塑料填料》
JB2637—81 《锅炉承压球墨铸铁件技术条件》
JB5210—91 《上密封座》
JB2639—81 《锅炉承压灰铸铁件技术条件》
JB5211—91 《闸阀阀座》
JB2762—79 《疏水阀构造长度》
JB2763—79 《疏水阀性能实验办法》
JB2764—79 《疏水阀技术条件》
3.阀门行业（专业）原则（见表1-17）
表1-17阀门行业（专业）原则
原则号 原则名称
ZBJ16002—87 《阀门电动装置技术条件》
ZBJ16008—90 《液化石油气设备用紧急切断阀技术条件》
ZBJ16004—88 《减压阀型式与基本参数》
ZBJ16009—89 《阀门气动装置技术条件》
ZBJ16005—90 《钢制阀门》
ZBJ98013—89 《电站安全阀技术条件》
ZBJ16006—90 《阀门实验与检查》
ZBJ98015—89 《锅炉管道附件承压铸钢件技术条件》
ZBJ16007—90 《蒸汽疏水阀技术条件》
ZBJ98016—89 《锅炉锻件技术条件》
4.原机械电子工业部通用机械（阀门）行业内部原则目录（见表1-18）
表1-18原机械电子工业部通用机械（阀门）行业内部原则
原则号 原则名称
JB/TQ374—85 《锻钢阀门用短牙梯形螺纹》
JB/TQ438—85 《液化石油气钢瓶角阀质量分级》
JB/TQ375—85 《缩径锻钢阀门》
JB/TQ440—85 《阀门铸钢件质量分级》
JB/TQ395—85 《钢制闸阀产品质量分级》
JB/TQ441—89 《截止阀质量分级》
JB/TQ407—85 《高压平衡截止阀质量分级》
JB/TQ648—88 《铁制对夹式平板闸阀》
JB/TQ408—89 《隔膜阀质量分级》
JB/TQ649—88 《铁制对夹式平板闸阀装配质量分级》
JB/TQ409—89 《球阀质量分级》
JB/TQ650—88 《先导式减压阀产品质量分级》
JB/TQ410—89 《多回转阀门电动装置质量分级》
JB/TQ677—88 《阀门产品抽样和级别评估办法》
JB/TQ411—89 《机械型带密闭浮子蒸汽疏水阀质量分级》
JB/TQ551—88 《工业用阀门灰铸铁质量分级》
JB/TQ412—85 《热动力型圆盘式疏水阀质量分级》
JB/TQ552—88 《工业用阀门法兰连接铜制旋塞阀》
JB/TQ413—85 《凝结水回收装置质量分级》
JB/TQ730—89 《氧气瓶阀质量分级》
JB/TQ414—85 《先导活塞式减压阀质量分级》
JB/TQ814—89 《钢制平板闸阀质量分级》
JB/TQ415—89 《弹簧直接载荷式安全阀质量分级》
JB/TQ815—89 《阀门产品清洁度及检查办法》
JB/TQ416—89 《软密封蝶阀质量分级》
JB/TQ816—89 《阀门用球墨铸铁件质量分级》
JB/TQ830.1—89 《阀门原则体系表》
5.其他阀门原则目录（见表1-19）
表1-19其他阀门原则

原则号 原则名称
JB/Z243—85 《闸阀静压寿命实验规程》
HG5—1587—85 《液化石油气槽车弹簧式安全阀》
JB/Z244—85 《截止阀静压寿命实验规程》
HG5—1588—85 《液化石油气紧急切断阀》
JB/Z245—85 《旋塞阀静压寿命实验规程》
JB/T5300—91 《通用阀门材料》
JB/Z246—85 《球阀静压寿命实验规程》
JB/T5263—91 《电站阀门铸钢件技术条件》
JB/Z247—85 《阀门电动装置寿命实验规程》
JB/T6439—92 《阀门受压铸钢件磁粉探伤检查》
JB/Z248—85 《蝶阀静压寿命实验规程》
JB/T6440—92 《阀门受压铸钢件射线照相检查》
6.阀门有关原则（见表1-20）
表1-20阀门有关原则
原则号 原则名称
GB150—89 《钢制压力容器》
GB4216.5—84 《16巴灰铸铁管法兰尺寸》
GB9128.1—88 《钢制管法兰连接用八角形金属环垫》
GB4216.5—84 《25巴灰铸铁管法兰尺寸》
GB9128.2—88 《钢制管法兰连接用椭圆形金属环垫》
GB4216.7—84 《2.5巴和16巴灰铸铁螺纹管法兰尺寸》
GB9129—88 《钢制管法兰用石棉橡胶垫片技术条件》
GB4216.8—84 《10巴和16巴灰铸铁螺纹管法兰尺寸》
GB9130—88 《钢制管法兰连接用金属环垫技术条件》
GB4216.9—84 《灰铸铁管法兰用石棉橡胶垫片尺寸》
GB9131—88 《钢制管法兰压力温度级别》
GB4216.10—84 《灰铸铁管法兰及垫片技术规定》
GB255—81 《普通用途管法兰连接尺寸》
GB4622—88 《缠绕式垫片》
GB2556—81 《普通用途管法兰密封面形状和尺寸》
GB3985—83 《石棉橡胶板》
GB4216.1—84 《灰铸铁管法兰公称压力、实验压力和工作压力》
GB539—83 《耐油石棉橡胶板》
GB4216.2—84 《2.5巴灰铸铁管法兰尺寸》
JC67—82 《橡胶石棉盘根》
GB4216.3—84 《16巴灰铸铁管法兰尺寸》
JC68—82 《油浸石棉板》
GB4216.4—84 《10巴灰铸铁管法兰尺寸》
JC468—92 《高压锅炉水位计用云母片》
三、阀门国际原则
