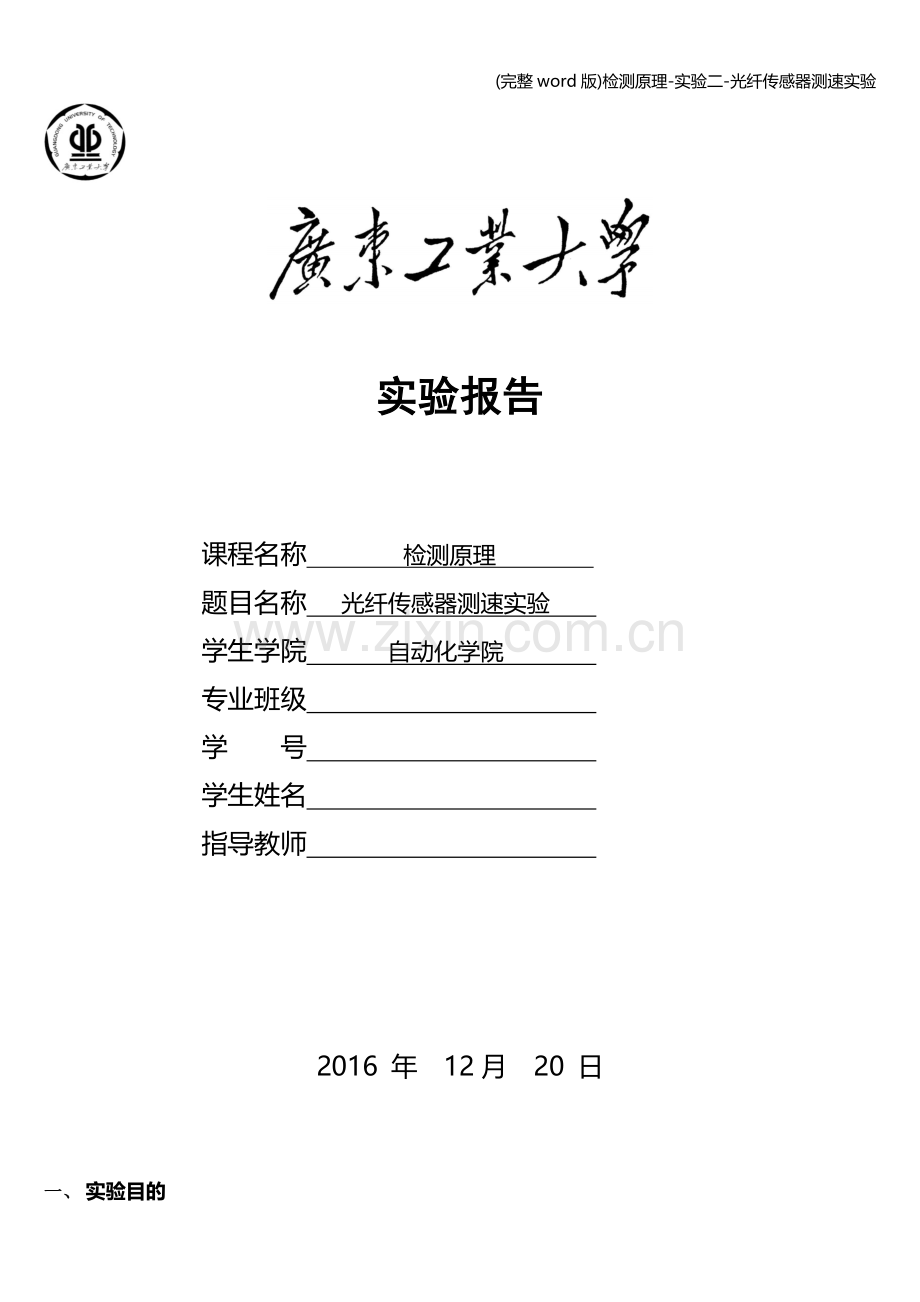

(完整word版)检测原理-实验二-光纤传感器测速实验实验报告 课程名称 检测原理 题目名称 光纤传感器测速实验 学生学院 自动化学院 专业班级 学 号 学生姓名 指导教师 2016 年 12月 20 日一、 实验目的了解光纤传感器测速原理。二、 实验内容和要求本光纤传感器为反射式，光纤采用Y型结构，两束多模光纤合并于一端组成光纤探头，一束作为接收，另一端作为光源发射，近红外二极管发出的近红外光经光源光纤照射至电机的旋转叶片，由叶片反射的光信号经接收光纤传输至光电转换器转换为电信号，反射光的强弱与反射物与光纤探头的距离成一定的比例关系，通过对光强的检测就可得电机的转速。三、 实验方案1. 取下光纤光电实验模块的光纤探头装在主机上的支架上，光纤缎面垂直对准小电机叶片。2. 主机上的电压频率表旋至2KHZ位置，示波器探头置实验模块的光纤位移变换器的输出端VOUT，检测脉冲波形。3. 模块的光纤位移传感变换器输出端接至整形电路输入端，输出端TTLV0接至主机上的“转速信号入”端。4. 开启主机与模块的电源，“电机控制”置“开”调节转速从慢至快，记录实验数据于表4-1。四、 实验结果及数据处理1、实验数据表4-1 光纤位移传感器测速数据频率（HZ）11729567884104转速（X）0.58.514.528394252X=式中N频率表读数Z电机叶片数（电机叶片为2）2、根据实验数据画出f-x曲线，如下图所示：图 5-2 f-x曲线图五、 思考题思考光纤传感器的特点，本实验测速误会有哪些？答：有外部光源影响和实验器材老化六、 心得体会通过这次实验，我了解了光纤传感器测速的基本原理。在实验过程中我们也遇到了一些问题，从这些问题中，我也明白了实验出错了应该思考可能是哪里出问题，一步一步排除，而不是盲目的检查线路或者直接就寻求别人的帮忙，查错的过程我们能学得更多。
