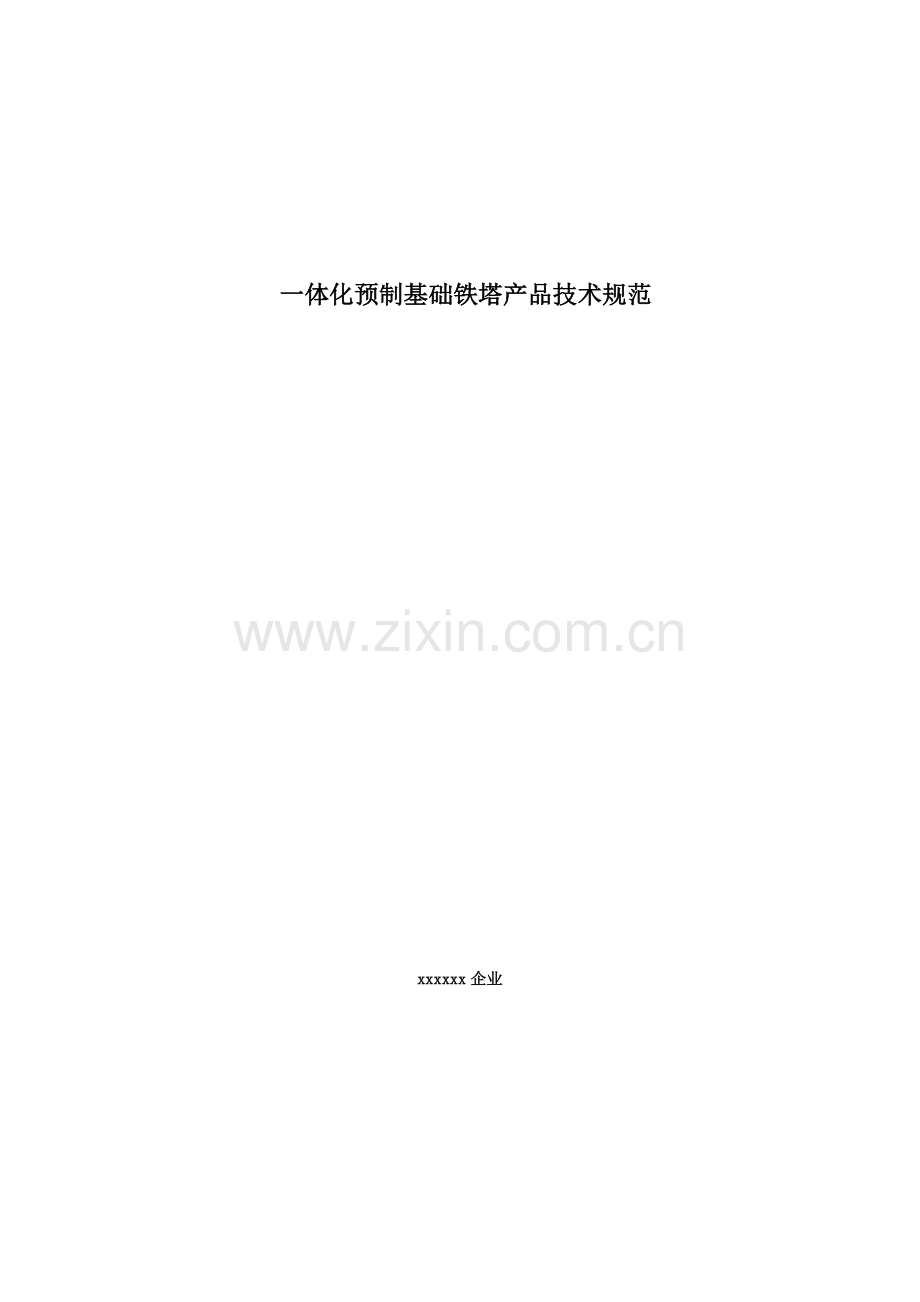

一体化预制基础铁塔产品技术规范

xxxxxx企业

目 录
1． 总则 1
1.1定义 1
1.2技术应答要求 1
1.3规范书解释及修改 1
2． 供货范围 1
3． 总体要求 2
3.1产品标准要求 2
3.1.1统一标准 2
3.1.2特殊标准 3
3.2技术应答书内容 3
3.3企业质量管理和确保体系要求 4
3.3.1企业资格 4
3.3.2资质及证书 4
3.3.3企业业绩 4
3.3.4人员要求 4
3.3.5生产能力 4
3.3.6质检汇报 4
4． 技术要求 5
4.1钢材材质要求 5
4.2塔体工艺要求 6
4.3基础工艺要求 7
4.4节点连接要求 7
4.5铁塔防雷 7
4.6天线要求 7
4.7制作要求 8
4.8防锈防腐要求 8
4.8.1防锈防腐方法 8
4.8.2防锈防腐层厚度要求 9
4.8.3其它要求 9
4.8.4基础螺栓及塔脚底板防锈防腐要求 9
4.9运输要求 9
4.10安装要求 9
4.11完工验收要求 10
4.11.1验收单位 10
4.11.2技术文件 10
4.12产品抽检 10
5． 服务 11
5.1服务架构 11
5.2产品保修 11
6． 技术资料 11

1． 总则
1.1定义
本技术规范书是xxxxxx企业（以下简称招标人）为满足无线通信基站铁塔建设就向其提供一体化预制基础铁塔产品投标人（以下简称投标人）提出技术及服务要求
1.2规范书解释及修改
招标人拥有对本技术规范书最终解释权。招标人有权在签署协议前，依据需要修改和补充本规范书，并要求投标人对其进行应答。且修改后最终文件将作为协议附件。
2． 供货范围
本工程要求投标人产品供货范围以下：
1）基站铁塔及预埋件（包含预制基础）
2）安装材料
3）技术文件
4）铁塔安装（含基础）
5）机柜和铁塔之间走线方法。

3． 总体要求
3.1产品标准要求
3.1.1统一标准
投标人提供通信铁塔及桅杆产品应符合以下规范、规程及技术标准要求：
1）《建筑结构可靠度设计统一标准》，GB50068-
2）《建筑结构荷载规范》，GB50009-()
3）《钢结构设计规范》，GB50017-
4）《建筑抗震设计规范》，GB50011-
5）《钢结构工程施工质量验收规范》，GB50205-
6）《塔桅钢结构工程施工质量验收规范》，CECS 80:
7）《高耸结构设计规范》，GB50135-
8）《移动通信工程钢塔桅结构设计规范》，YD/T5131-
9）《移动通信工程钢塔桅结构验收规范》，YD/T5132-
10）《钢结构单管通信塔技术规程》，CECS 236:
11）《广播电视微波通信铁塔及桅杆质量验收规范》,GY 5077-
12）《混凝土结构设计规范》，GB50010-
13）《混凝土结构工程施工质量验收规范》，GB50204-()
14）《建筑地基基础设计规范》，GB50007-
15）7月信息产业部颁发中国通信行业标准《通信局（站）防雷和接地工程设计规范》,YD5098-
16）中国移动通信企业标准《基站防雷和接地技术规范》,（QB-W-011-）
17）《移动通信系统基站天线技术条件》，YD/T1059-
18）《移动通信天线通用技术规范》，GB/T9410-

3.1.2特殊标准
除满足4.1.1要求外，还应满足以下要求：
1）设计基准期为50年。
2）设计使用年限为50年。
3）安全等级为二级。
4）满足设防烈度为8度要求，抗震设防为丙类。
5）按承载能力极限状态和正常使用极限状态进行设计。
6）产品要求可抗当地50年一遇最大风速，基础风压不得小于安装地点基础风压，安装地基础风压以气象部门官方数据为准。
7）正常使用极限状态控制条件下，在以风荷载为主荷载标准组合作用下，通信杆杆身任意点水平位移和高度比值不得大于1/40。
8）含有移动通信工程钢塔桅结构及基础设计资质，或能够委托含有对应设计资质设计院进行设计，并提供对应证实文件。
9）设计前必需对地形条件、地质情况和地面粗糙度类别等进行实地勘察。
4 技术要求
4.1钢材材质要求
多种塔型采取材料规格符合或不低于表1要求：
表1 多种塔型材料规格
铁塔类型
塔柱材料
其它构件材料
塔柱螺栓
其它螺栓
备注
小型美化杆塔
Q345B
Q235B
8.8级一般螺栓
4.8级一般螺栓

1）表1中所列结构材料，其机械性能和化学成份应符合相关标准要求，并含有出厂合格证，经铁塔厂家自检合格后才能使用。
2）铁塔制作中所用焊条应符合E43型和E50型焊条技术要求。

3）钢板厚度负偏差不应大于板厚10％且不能超出0.5mm。
4）型钢（钢管、角钢等）均应符合相关标准要求。
5）全部材料均应符合表2中所列相关标准要求。
表2 企业生产广播通信铁塔及桅杆产品相关标准
序号
相关标准名称及标准号
1.
《碳素结构钢》 GB/T 700-
2.
《优质碳素结构钢》GB/T 699-1999
3.
《低合金高强度结构钢》GB/T 1591-
4.
《锌锭》GB/T 470-
5.
《碳钢焊条》GB/T 5117-1995
6.
《低合金钢焊条》GB/T 5118-1995
7.
《埋弧焊用低合金钢焊丝和焊剂》GB/T 12470-
8.
《气体保护电弧焊用碳钢、低合金钢焊丝》GB/T 8110-
9.
《埋弧焊用碳钢焊丝和焊剂》GB/T 5293-1999
10.
《热轧型钢》GB/T 706-
11.
《热轧钢板和钢带尺寸、外形、重量及许可偏差》GB/T 709-
12.
《无缝钢管尺寸、外形、重量及许可偏差》GB/T 17395-
13.
《结构用无缝钢管》GB/T 8162-
14.
《直缝电焊钢管》GB/T 13793-
15.
《建筑结构用钢板》GB/T 19879-
16.
《花纹钢板》GB/T 3277-1991
17.
《六角头螺栓 C级》GB/T 5780-
18.
《六角螺母 C级》GB/T 41-
19.
《平垫圈 C级》GB/T 95-
20.
《紧固件机械性能 螺栓、螺钉和螺柱》GB/T 3098.1-
21.
《紧固件机械性能 螺母 粗牙螺纹》GB/T 3098.2-
22.
《六角头螺栓》GB/T 5782-
23.
《1型六角螺母》GB/T 6170-
24.
《平垫圈 A级》GB/T 97.1-
25.
《金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法》GB/T 13912-
26.
《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T 11345-1989
27.
《射线摄影探伤方法》JB/T 9217－1999
28.
《钢结构焊缝外形尺寸》JB/T 7949-1999
29.
《气焊、焊条电弧焊、气体保护焊和高能束焊推荐坡口》GB/T 985.1-
30.
《埋弧焊推荐坡口》GB/T 985.2-
31.
《焊接结构通常尺寸公差和形位公差》GB/T 19804-
32.
《钢成品化学成份许可偏差》GB/T 222-
33.
《钢和铁 化学成份测定用试样取样和制样方法》GB/T 6-
34.
《钢及钢产品力学性能试验取样位置及试样制备》GB/T 2975-1998
35.
《金属材料室温拉伸试验方法》GB/T 228-
36.
《金属材料 布氏硬度试验 第1部分：试验方法》GB/T 231.1-
37.
《金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）》GB/T 230.1-
38.
《金属材料 维氏硬度试验 第1部分：试验方法》GB/T 4340.1-
注: 1.全部产品单元和产品品种全部采取表中所列全部相关标准。
2.标准一经修订，企业应该自标准实施之日起按新标准组织生产。

4.2塔体工艺要求
1）30m美化多功效杆塔应能可靠承载塔上GSM900、1800、TD-SCDMA三系统可选集束天线和TD-LTE板式天线及各系统塔放设备（RRU）能力。
2）对于塔上外挂天线及设备有完善美化方案。
3）天线支臂均按移动通信塔相关要求设计和施工，亲密配合通信工艺，满足工艺要求。
4）确定塔桅高度、天线规格、数量、方向、馈线走向及荷载等同时，应充足考虑扩容可能性和便利。
5）全部铁塔避雷针底部构件处应设置太阳能闪光航空障碍灯。
6）脚钉部署应满足左、右脚钉上下交替部署；同侧脚钉间距为600mm，不一样侧脚钉间距为300mm。

4.3基础工艺要求
1）铁塔基础要求含有整体、分体预制能力。
2）确保塔体和基础同时安装。
4.4节点连接要求
1）当螺栓直径≤16mm时，螺栓孔径大于螺栓直径1mm；当螺栓直径>16mm时，螺栓孔径大于螺栓直径1.5mm。
2）铁塔底部第一段塔体均采取防盗螺母。
3）手工焊条及焊丝和对应焊剂应和主体金属强度相适应，不一样钢材相焊接时，可按低强度钢材选择焊接材料。
4）法兰板均为整板切割。

5）主材及副材采取型钢及圆钢管者，均为一次截材，不得二次对接。
6）塔体纵缝、环缝采取自动埋弧焊焊接，并应满足二级焊缝要求；环缝应全熔透，并应采取超声波探伤对其进行无损检测。
7）插接塔体插接部位和向上加长200mm范围纵向焊缝应采取一级焊缝，端部应加引弧板。
8）全部焊接均要求满焊。

4.5基站防雷接地
1）遵照标准及规范：《通信局（站）防雷和接地工程设计规范》YD5098-；《基站防雷和接地技术规范》QB-W-011-（中国移动企业标准）。
2）在铁塔塔顶安装避雷针，并和塔身可靠电气连接；利用塔身作为接地导体时，塔身安装应确保可靠电气连接，不然应设置专用雷电流引下线；铁塔金属构件应在塔脚处和铁塔基础可靠焊接，金属构件应在塔脚处和基础内预留地端子可靠焊接。
4.6天线要求
1、天线应满足《移动通信系统基站天线技术条件》YD/T1059-及《移动通信天线通用技术规范》GB/T9410-要求。
2、提供天线型号及天线技术参数指标；提供天线检测汇报，满足抽检要求，确保天线各项特征指标满足集团及上一条所列规范相关要求。
4、提供天线入网许可证。
5、提供产品图片。
6、投标方应承诺可依据集团TD-LTE天线发展规范，后期系统调整过程中，能够支持调整TD-LTE天线产品，满足集团对整个TD-LTE系统调整要求。
7、集束天线应提供GSM900\GSM1800\TD-SCDMA三系统任意组合可选。关键技术指标以下：
1）工作频段要求支持900M、1800M、TD-SCDMA及TD-LTE（D频段需求）；最少支持900M、1800M、TD-SCDMA；支持TD-LTE（D频段需求）。
2）增益应该不低于15dBi。
3）前后比大于等于25。
4）满足不一样端口隔离度及扇区隔离度。

5）驻波比小于1.5。
6）支持电子下倾角0-14度。
7）天线方位角可调。
8）所选择型号应体积最小，外型美观。
4.7制作要求
1）制作应满足第4.1.1项、第5项表2中所列出相关技术规范、规程及标准。
2）因工艺要求在构件上焊接零件时，应在镀锌前进行。
9）焊缝要求：对于关键部位或设计要求焊缝按GB50205-要求进行二级检验；对于其它部位或设计无要求焊缝按GB50205-要求进行三级检验。焊缝质量在外观上应符合下列要求：
A、含有平滑细鳞形表面、无折皱、间断和未焊满陷槽，并和基础金属平滑连接。
B、焊缝金属应细密无裂纹、夹渣等缺点。
C、焊缝咬边深度不得超出0.5mm，累计总长度不得超出焊缝长度20%。
D、对于施焊困难地方或焊缝高度大于10mm时，焊缝咬边深度不得超出1.0mm，累计总长度不得超出焊缝长度25%。
4.8防锈防腐要求
4.8.1防锈防腐方法
钢塔结构全部构件材料（地脚螺栓除外）均需进行防锈防腐处理，通常宜采取热浸镀锌法，要求含有30年抗腐蚀能力。
4.8.2防锈防腐层厚度要求
构件镀锌层厚度应达成以下要求：
1） 构件厚度≥5mm时，镀层厚度大于86µm；
2） 当构件厚度<5mm时, 镀层厚度大于65µm。
4.8.3其它要求
1）构件镀锌层表面应含有实用性光滑，在连接处不许可有毛刺、漫瘤和多出结块，不得有酸洗和露铁等缺点。
2）镀锌锌层应均匀，且和基础金属结合牢靠，经锤击不剥离、不凸起。
3）施工过程中造成镀锌破损要做防锈处理。
4.8.4基础螺栓及塔脚底板防锈防腐要求
露出基础顶面螺栓在钢塔结构安装前，应采取防锈方法，并妥善保护，预防螺栓锈蚀和损伤。钢塔柱脚底板（法兰）和基础间空隙，在钢塔安装完成后应油封地脚螺栓。调试、检测完成后，塔脚处塔脚板及地脚锚栓应用低强度等级细石混凝土封闭且保护层厚度不应小于50mm。

4.9运输要求
1）塔件包装采取软包装，装车用草垫、枕木等垫实，紧固件、小件物品应采取木箱分别标注装箱运输。出厂后应合理运输，降低构件受损。
2）单管塔塔体筒壁在加工制作和运输吊运过程中，不应凹瘪和凸鼓。若凹瘪或凸鼓超出±5mm，应校正后方可安装。
3）如构件在运输吊运过程出现防护层损坏，应对防护层损坏构件采取对应补救方法后方可安装。
4.10安装要求
1）铁塔安装应遵守第三项中所列出相关技术规范、规程及标准相关要求。
2）为了确保施工人员安全，6级风以上不得进行铁塔安装。
3）安装时不许可使用电割或气割括孔、增孔或用氧气火焰校正构件变形。
4）安装时，受剪螺栓螺纹不得进入剪切面，假如螺栓无扣长度不够长，应改用长一级螺栓；且螺栓一律紧两遍，螺母拧紧后，螺母应露出不少于两个螺距（采取双螺母时可平扣）。
5）各构件应组装牢靠，出现空隙时应设置垫圈或垫板（当垫圈数量超出2个或8mm时应采取垫板）。
6）为预防馈线破坏，插接式杆塔应做到插接一次安装到位。
7）塔体套接长度正误差不得超出设计套接长度5%，且不许可有负误差。套接部位接触面贴合率应确保达成75%。应采取施加竖向预加力方法，确保套接长度。预加力应大于上部塔体自重1.3倍。
8）塔架安装过程中应随时校正垂直度，相邻两层垂直偏差不得大于1/750。安装完成后，灯杆塔不得大于1/750，塔体上下段相对扭转角不得大于±1º，绝对扭转角不得大于2º。

4.11完工验收要求
移动通信塔验收工作应严格遵照《移动通信工程钢塔桅结构验收规范》YD/T 5132-、《钢结构工程施工及验收规范》GB 50205-、《广播电视微波通信铁塔及桅杆质量验收规范》GY 5077-、《塔桅钢结构施工质量验收规程》CECS 80:、《钢结构单管通信塔技术规程》CECS 236:要求进行。

4.11.1验收单位
工程验收由移动企业主持，施工单位和监理单位参与。
4.11.2技术文件
工程完工验收，应提交下列文件：
（1）铁塔基础施工图、完工图。
（2）在安装过程中所达成协议文件。
（3）钢结构构件出厂验收资料。
（4）基础验收资料。
（5）安装验收和质量评定资料。
4.12产品抽检
招标人有权在投标人入选后十二个月内对其提供使用设备进行抽查，如抽查设备技术指标劣于设备招标公布技术规范书中要求技术指标，招标人有权要求投标人对设备进行技术或质量改善，并依据严重程度对招标人进行对应处罚、调整其中选份额或直接取消其中选资格。
5服务
5.1服务架构
1、投标人应提供在青海移动工程服务架构，包含组织机构、工程队伍、服务车辆等内容。包含工程队伍名称、联络人、联络方法，车辆行驶证等。为确保工程进度和工程质量，工程管理关键责任人和联络人，不得随意更换。
2、投标人应在青海指定一个代表处或设置一个办事处作为投标人授权机构负责随时处理在确保期内协议设备出现质量问题及其它所需售后服务事宜。
5.2产品保修
1、最终验收经过后为系统保修期。要求铁塔保修期为两年，在两年内若出现质量不符合技术要求，供给商必需在接到书面通知后二十四小时内派维修人员到场，处理问题，所需费用由供给商负担。
2. 投标人提供每七天七天，天天二十四小时热线电话支持，随时解答招标人在使用、维护系统中碰到问题。及现场支持服务。
3. 投标人应提供为其第三方采购部分设备提供维护服务厂家清单及中国部门地址和服务电话。
4. 卖方应说明承诺系统发生多种故障修复时间。
5. 保修期过后，投标人和招标人可商谈签署维护支持协议，方便提供维护支持服务。

6技术资料
每基铁塔均应在安装前提供以下技术资料，内容包含：
1）该铁塔名称
2）该铁塔原材料及构件出厂合格证、质量判定证实复印件
3）该铁塔原材料复检汇报（物理、化学试验）复印件
4）该铁塔焊接质量检验汇报
5）该铁塔试装合格证
6）该铁塔热镀锌检验汇报
7）该铁塔出厂合格证
8）制作中对技术问题处理协议文件（如镀锌及涂装外协协议等）
应由投标方负担责任。
