锅炉大件吊装措施.doc

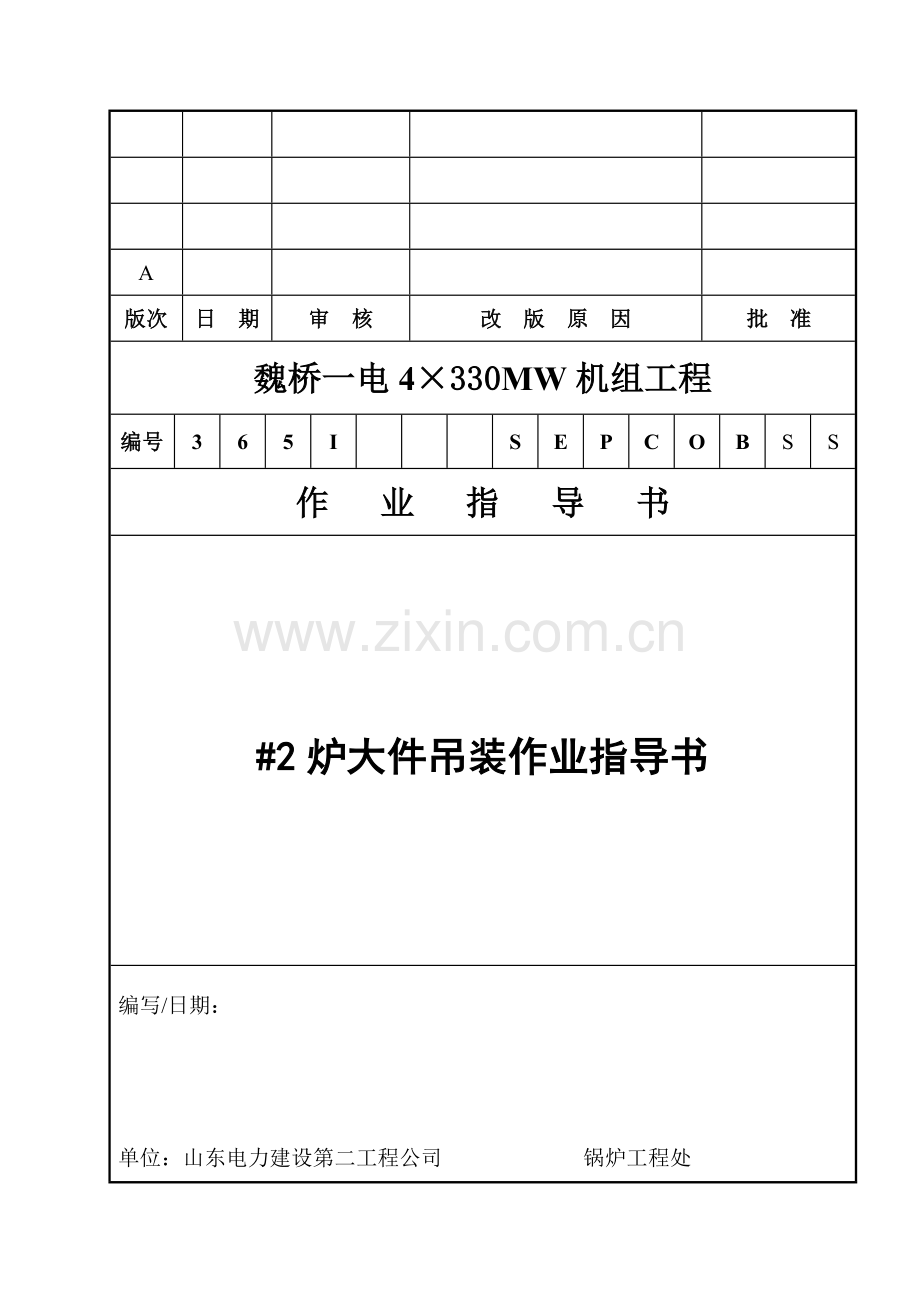

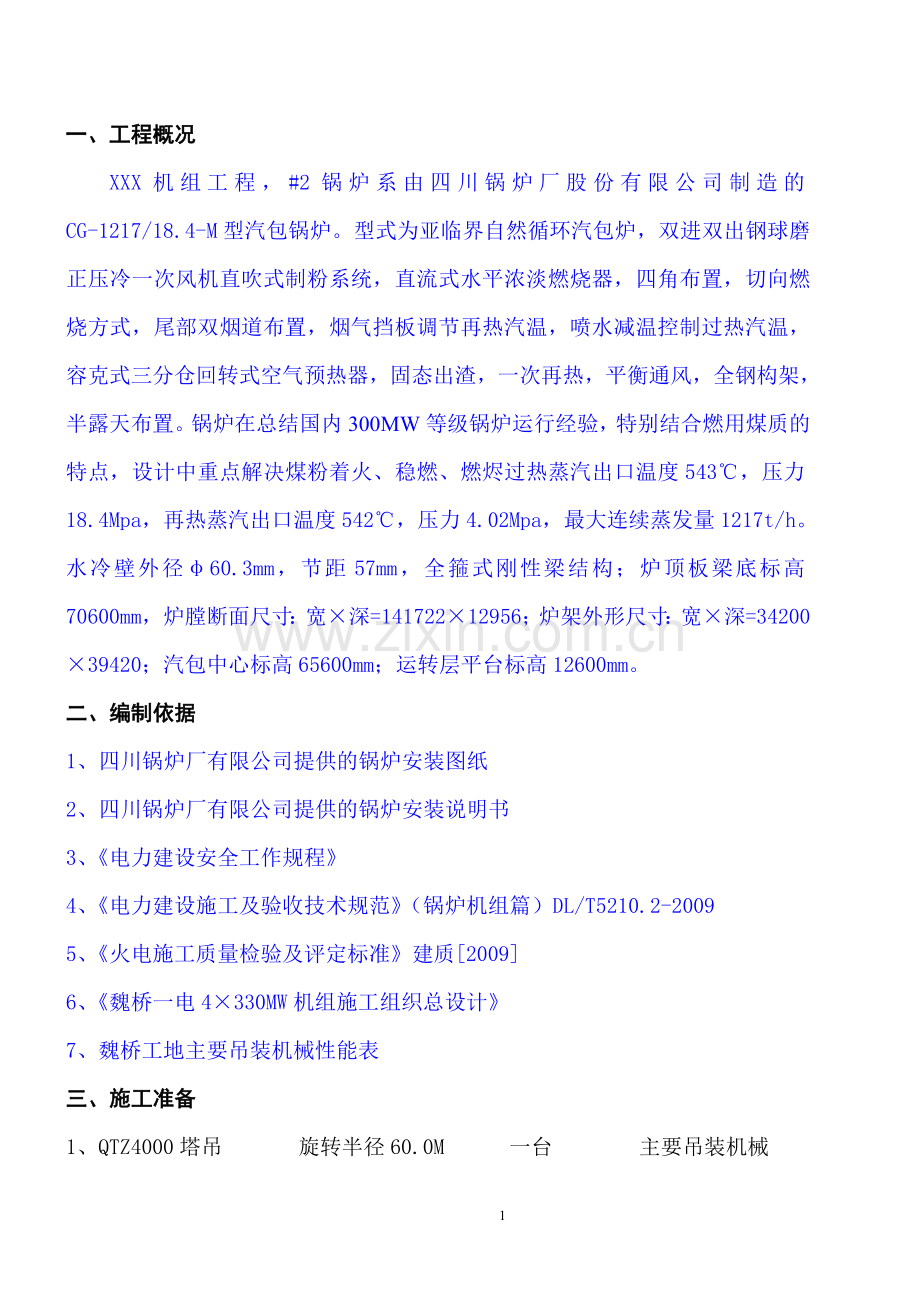

A版次日 期审 核改 版 原 因批 准魏桥一电4330MW机组工程编号365ISEPCOBSS作 业 指 导 书#2炉大件吊装作业指导书编写/日期： 单位：山东电力建设第二工程公司 锅炉工程处 一、工程概况XXX机组工程，#2锅炉系由四川锅炉厂股份有限公司制造的CG-1217/18.4-M型汽包锅炉。型式为亚临界自然循环汽包炉，双进双出钢球磨正压冷一次风机直吹式制粉系统，直流式水平浓淡燃烧器，四角布置，切向燃烧方式，尾部双烟道布置，烟气挡板调节再热汽温，喷水减温控制过热汽温，容克式三分仓回转式空气预热器，固态出渣，一次再热，平衡通风，全钢构架，半露天布置。锅炉在总结国内300MW等级锅炉运行经验，特别结合燃用煤质的特点，设计中重点解决煤粉着火、稳燃、燃烬过热蒸汽出口温度543，压力18.4Mpa，再热蒸汽出口温度542，压力4.02Mpa，最大连续蒸发量1217t/h。水冷壁外径60.3mm，节距57mm，全箍式刚性梁结构；炉顶板梁底标高70600mm，炉膛断面尺寸：宽深=14172212956；炉架外形尺寸：宽深=3420039420；汽包中心标高65600mm；运转层平台标高12600mm。二、编制依据1、 四川锅炉厂有限公司提供的锅炉安装图纸2、 四川锅炉厂有限公司提供的锅炉安装说明书3、电力建设安全工作规程4、电力建设施工及验收技术规范（锅炉机组篇）DL/T5210.2-20095、火电施工质量检验及评定标准建质20096、魏桥一电4330MW机组施工组织总设计7、魏桥工地主要吊装机械性能表三、施工准备1、QTZ4000塔吊 旋转半径60.0M 一台 主要吊装机械2、CC1800履带吊 一台 辅助吊装机械3、50t汽车吊 一台 辅助吊装卸车等4、龙门吊 30T/42m 二台 设备组合等5、25t汽车吊 一台 辅助吊装6、16t汽车吊 一台 辅助吊装7、C6050塔吊 （主要用1#炉） 一台 辅助吊装8、25t低架车 两辆 设备运输9、40t拖车 一辆 设备运输10、10吨卷扬机 两台11、5吨卷扬机 六台12、3吨卷扬机 两台13、钢丝绳：36.5、28、21.5、19.5、17.5、15、13 各若干14、棕绳 20100m 1对，2050m 1对15、卡环 20T 80个、16T 100个、10T 80个、5T 200个 ，3T 200个，2T 200个 、 30T 20个16、倒链 10T 60个、5T 100个 ，3T 160个，2T 100个17、滑轮组 三轮16T 10个、三轮20吨 32个、三轮32吨 10个、单轮20吨 6个、单轮10吨 10个、单轮5吨 40个、单轮3吨 20个18、安全防护用品：安全水平绳、差速自控器、攀登自锁器、软爬梯等按要求配备四、施工作业方案1、锅炉主要施工机械布置锅炉组合场位于扩建端，布置2台30t/42m龙门吊，主要用于锅炉受热面等设备的组合，在组合场搭设受热面组合平台（见附7图）。锅炉主要吊装机械使用QTZ400塔吊， QTZ400塔吊布置于#2炉左侧，旋转半径60米，主要用于锅炉钢架吊装及受热面等大件吊装，CC1800履带吊布置于#2炉左和炉后侧配合吊装大板梁。#1炉吊装开始后，在#1炉右侧位置安装一台C6050B附着式塔吊，CC1800履带吊，配合C6050B附着式塔吊完成吊装大板梁。50汽车吊用于组合、和辅助吊装。2、受热面吊装应具备的条件 受热面吊装前相应区域钢结构应安装完（除经川锅厂许可的缓装件）并验收合格达设备吊装条件；设备吊装之前应经相关人员验收合格并签证，临时加固等符合措施要求，地面组合时组合用临时焊点已全部割除，吊点及加固点均焊接牢固，方可进行吊装；钢架吊装过程穿插吊装的组件应保证钢架结构能达承受条件；临时悬挂件应牢固可靠并有可靠的防风措施；施工现场照明充足；吊装机械经全面检查合格达使用条件；吊装用工机具经全面检修合格待用；个人防护用品配备齐全；所有参加施工人员均应经过体检合格能胜任大件吊装工作要求；施工人员经过安全技术交底并签证。需抬吊设备应办理安全施工作业票。3、根据本工程的施工特点部分钢架构件需要缓装，以满足受热面等大件设备吊装就位的需要。钢架缓装部件： 序号缓装区域缓装件编号件数缓装原因备注1炉顶钢架G0.5-H之间平台满足汽包吊装2炉顶钢架K-L之间梁CL-151满足吊装高再蛇形管倒钩CL-32CL-9,CL-2223炉顶钢架J-K之间梁CL-14,CL-11,CL-101满足低再、低过组合后从炉顶吊装4炉顶钢架G-H之间XL-124汽包吊装，滑轮组水平移动XL-48,XL-471L110*8256预留左包墙吊装低过，低再718.4米-28.1米炉膛内两侧内伸平台（略）大风箱临时悬挂8空预器上方钢架（略）空气预热器吊装所有钢架缓装件均应致函川锅厂并经确认后方可实施，并在其相应设备安装完后及时补装。详细缓装件清单见相应联系单。4、锅炉主要设备组合吊装方案4.1钢结构吊装：详见#2钢架吊装作业指书。根据本工程施工特点，钢架吊装过程中需要穿插吊装部分烟风道及空气预热器等设备。为保证施工工期，使汽包如期吊装就位，为受热面的吊装创造条件，在炉架吊装完第二层之后，空预器上方的钢架（K-M区）暂时缓装，进行穿插吊装烟风道、空预器；炉膛区的钢架继续吊装到顶，使G-K区成为稳定的框架结构，进行汽包和炉膛区受热面吊装；空预器吊装完后吊装其上部钢结构，并穿插部分烟风道、大灰斗，最后完善炉顶钢结构，进行后烟井区受热面的吊装。烟风道吊装见烟风道吊装作业指导书。4.2汽包吊装：将汽包从炉左水平运至炉膛区吊装位置后用布置在零米的两台15吨卷扬机配140吨滑轮组进行吊装，详见汽包吊装作业指导书。4.3需与钢结构穿插吊装组件:a、根据到货情况，降水管从地面组合后在三层钢架吊装时穿插吊装，或在三层钢架吊装完后从炉侧面吊入并通过倒钩至安装位置。b、空气预热器在一层吊完验收后吊装底梁。然后二层钢架安装完后进行全方位吊装，详见#2炉空气预热器安装作业指导书。c、三层钢架吊装过程中穿插吊装炉膛两侧热二次风道，将热二次风道临时放于22.0米刚性平台上。三层钢架吊装完后，吊装热二次风道并联风道、省煤器大灰斗以及转弯烟道和斜烟道，大灰斗起吊后将四只小灰斗悬挂于大灰斗下方同时吊装，将大灰斗临时悬挂于39.3米刚性平台下方，省煤器灰斗总重29吨，用QTZ400大钩吊装，工作半径为60米，根据塔吊工况，只能在0米平台把大灰斗整体组合后，再一分为二（29.162吨2=14.581吨）吊装，吊装到位后再组合，然后选用一对36.526m钢丝绳，选用四根36.56m钢丝绳悬挂于39.3.米两侧平台梁上，等后烟井受热面安装完后用5吨倒链穿20吨滑轮组（4套）将大灰斗水平提升就位，提升过程应有专人统一指挥保证4套滑轮组受力均匀，防止受力不均造成过载。d、四层钢架吊装过程中同时，根据到货情况，四层钢架吊装完后吊装后拱组件，需临时放于37.4米平台上，框架需与平台临时焊接牢固。四层钢架吊装后、汽包吊装前吊装降水管上段，将降水管上段分别组合成一段后由QTZ400从顶部吊入，临时放至炉零米，上端用钢丝绳封牢，等汽包吊装就位后用卷扬机提升就位。e、水冷壁吊装前吊装大风箱，临时悬挂于相应位置，大风箱重（8.231+9.179）17.41吨，考虑风载等附加载荷，悬挂绳选用一对2814m钢丝绳，下方用钢丝绳锁住防止风吹晃动。f、四角喷燃器在汽包吊装后悬挂于安装位置，喷燃器单重20.475吨，炉左两件由QTZ400直接从炉底吊起，炉右两件用QTZ400和5吨卷扬机吊起。炉前喷燃器选用一对36.58m钢丝绳悬挂于炉顶次梁上，下方接47.530m钢丝绳挂20吨滑轮组；炉后喷燃器需从31.0米平台上喷燃器上方位置各横担一根临时承重梁，从梁上悬挂一对36.54m钢丝绳挂20吨滑轮组，动滑轮与喷燃器吊耳用卡环连接。，滑轮组穿19.5钢丝绳并临时用绳卡锁住。临时承重梁选用I36工字钢，两支点距离为4.5m，梁中间最大集中荷载设计为30吨。4.4锅炉受热面吊装：锅炉受热面按前后顺序可分为炉膛区、水平烟道、后烟井区三部分进行吊装。炉膛区由四面水冷壁组成，水平烟道由两侧延伸水冷壁及延伸包墙组成，后烟井区由四面包墙过热器和中隔墙组成。自前向后依次布置有： 6片分隔屏过热器、23片后屏过热器、41片高温过热器热器、后墙水冷壁悬吊管、61片温再热器、后水冷壁排管、低温再热器、立式低温过热器、水平低温过热器,省煤器，水平低温过热器通过悬吊管吊挂。顶部为顶棚过热器共124根，标高为61100mm。4.4.1炉膛水冷壁安装 刚性梁提前悬挂于安装位置附近的钢梁上。折焰角上部水冷壁重，放于组合好的后拱框架上一起随后拱框架吊装，在四层钢架吊装以后与钢架穿插吊装。后水排管与其上集箱组合，重21.6吨，从H-J板梁间吊装，先挂于J板梁下方，倒钩后临时悬挂于梁J-K间次梁下方后水悬吊管安装位置后侧。前水上部分三片分别与其上集箱组合为三组件，中间组件重11298kg，两侧组件单重11728kg；两侧延伸水与其上集箱组合，各为1组件，与延伸包墙及相应刚性梁组合，重14181 kg；均由炉顶吊入后直接穿装吊杆就位，吊装前相应吊杆应提前安装就位。上部水冷壁吊点用钢丝绳缠绕上集箱，下端用50吨汽车吊抬吊，抬吊吊点从下部各焊接两只吊耳，吊耳位置应避开刚性梁安装位置。水冷壁吊装前应将炉顶过热器进口集箱悬挂于相应安装位置。后墙水冷壁下段横向组合为二件，单重12.728吨，从炉顶吊入，临时悬挂于后侧钢架上，悬挂位置应稍低于安装位置。后墙水冷壁中段横向组合为两件，单重分别为12.497吨，12.492吨，从炉顶吊入，临时悬挂于炉顶次梁上，悬挂位置应稍低于安装位置。后水冷壁悬吊管及其上集箱组合单重12.5吨。折烟角管屏和后水悬吊管组合成两件单重21.683吨，在H-J间次梁安装前吊入，先用一对36.526m钢丝绳悬挂于J板梁上，再从J-K板梁间倒钩就位，吊装绳扣选用一对36.526m钢丝绳。因该组件较长，抬吊时悬吊管需加固。组件安装后用两组三轮20吨滑轮组穿19.5钢丝绳将水冷壁中、下段逐一提升就位并安装对口。前墙水冷壁中段横向组合为两件，单重12.497吨，用QTZ400吊装再用5吨倒链提升直接和上部对口就位。前墙水冷壁下段横向组合为两件，单重12.728吨，用QTZ400吊装再用3挂5吨倒链提升就对口就位。侧墙水冷壁上部分两片分别与其上集箱组合单重分别是右件16.214吨左件14.583吨，用QTZ400塔机直接吊装就位。侧墙水冷壁中、下段各横向组合为两件，组件在上段水冷壁吊装完成之后从炉顶吊入，用两组四轮10吨滑轮组穿19.5钢丝绳悬挂于上方水冷壁上，用5吨倒链提升就位。侧墙水冷壁底部各横向组合为两件，单重分别为12.258吨，12.562吨，组件在中、下部水冷壁吊装完成之后通过炉顶吊入，用两组三轮16吨滑轮组穿19.5钢丝绳悬挂于上方水冷壁上，用5吨倒链提升就位。前后水冷壁底部（斜炉底）在炉膛零米搭设组合平台，8片整体组合一整体，而且组合上刚性梁，总重42.472吨，待上方水冷壁安装完后用布置在炉顶的10吨卷扬机配合两台5吨卷扬机穿30吨滑轮组提升就位并安装，10吨卷扬机提升底端，提升时三台卷扬机应保持同步。水冷壁吊装除底部组合刚性梁外，其它均吊挂刚性梁或焊接吊耳，吊挂刚性梁应采取加固，钢丝绳缠绕刚性梁时应加垫瓦保护，吊耳应焊接牢固。吊点布置应对称，上下吊点位置应一致。4.4.2炉膛上部及水平烟道区受热面吊装管排吊装前先将其相应集箱吊装就位。根据相应受热面支承装置布置，大体分六组高挂板，但根据QTZ400塔机工况高温再热器、高温过热器，后屏过热器只能单片吊装。高温再热器61片总重152.158吨，单重2494.39kg。在J-K间次梁及高级过热器吊杆梁安装完后，由QTZ400从炉顶J-K间单片吊入就位。高级再热器吊装完毕后吊装后水排管就位，再吊装低再出口集箱和立式低温再器，由QTZ400从炉顶K板梁后吊入就位。 高温过热器41片，总重168.379吨。在H-J间次梁及高级过热器吊杆梁安装完后，由QTZ400从炉顶H-J间单片吊入并通过倒钩就位。后屏过热器、分隔屏过热器均为单片吊装，屏过共23片，单片重4448.6kg，前屏过热器共6大组分12小片，单片重6278.25kg，用托车运至炉膛区下方后由炉底用布置在炉顶的10吨卷扬机提升就位。分隔屏进、出口集箱分组用型钢加固，在后屏与分隔屏吊装前从炉低吊装就位。组合件重约10.8吨。4.4.3后烟井设备吊装左侧包墙上段和左包墙上集箱组合，组合重量；18.457吨，用QTZ400从K-L间由炉顶从K-L板梁间吊入，临时悬挂于K板梁下方，然后再倒钩预留在B27.7柱轴线的钢架上，到低再，低过及省煤器吊装完后，再起就位，左包墙下段组合后重17.199吨，也是同样预留在相应的钢架上右包墙组合，由于QTZ400塔机工况，右包墙组合只能单吊两片（2#管屏和7#管屏）。上集箱和4#5#6#管屏组合一体（重13.782吨）吊装就位。 后包墙下段组合，重15974kg，由QTZ400从炉顶吊入，临时悬挂于后侧钢架上，悬挂位置应使下集箱高于安装位置2米左右。下集箱提前单吊临挂在炉后39.3米的钢架上。后包墙上段6片管屏组合一体，重14034kg，用QTZ400塔机吊装直接穿装吊杆就位。前包墙、右侧包墙直接穿装吊杆就位。前包墙上段与其上集箱地面组合，重18642.5kg，由炉顶吊入直接穿装吊杆就位。下段组合重17.006吨用QTZ400塔机吊装直接用5吨倒链提起和上段对口就位。前包墙下集箱提前临挂在大灰斗上。中隔墙上集箱和上部散管组合，重15.979吨，用QTZ400直接穿装吊杆就位，中部管屏组合一体重14.809吨，用QTZ400吊装，然后用到连提起对口就位，低再进口集箱提起临放在大灰斗上，下段和下集箱组合一体，重9.497吨，临挂在中隔墙上集箱一侧的次梁上，待低再进口集箱对口完成后，再用QTZ400吊装对口就位。立式低再全部单片吊装，临挂在上集箱上，然后再提起对口焊接，水平低再每四片与悬吊管组合，每件重；6.61吨，用布置在后顶棚下的单轨吊吊装就位。水平低过，每四片与省煤器悬吊管组合，总重10000kg，然后用布置在后顶棚下的16吨单轨吊吊装就位，省煤器共78片，单片重667.01kg用布置在水平低过下的5吨单轨吊吊装就位。五、施工人员组织及工期1、施工人员组织起重工：20人 安装工：140人 安全员：2人 技术人员：6人 电焊工：40人2、施工工期2011年10月21日2011年12月1日六、安全施工注意事项1、所有施工人员均经体检合格，并持证上岗，严禁酒后进入施工现场。施工人员进入施工现场应正确佩戴安全帽，严禁穿拖鞋、凉鞋、高跟鞋或带钉的鞋。高处作业应正确使用安全带及差速器等。2、施工用的工器具在使用前应进行全面细致的检查，经确认合格后方可使用。3、吊车工作区域内无关人员严禁通过或逗留，施工区周围应设警戒围栏，并设警戒标志。4、现场设备做到随用随运，随运随用，尽量减少设备的堆积，现场做到工完料尽、场地清。5、设备就位后，必须固定好后方可松钩。用倒链临时悬挂设备时应加设保险绳。6、风力在六级及六级以上时，严禁进行室外吊装和高空作业。遇大雪、大雾等恶劣天气时，应停止吊装作业。7、高空作业时应使用工具袋，小型工器具应拴保险绳，以防造成高空落物。8、设备进行两车抬吊或吊车负荷达90%以上时，应办理安全施工作业票，并设专人指挥。9、吊车指挥信号应统一、明确，使用对讲机指挥吊车时，对讲机性能良好，并配备备用电池。10、施工用电应由专业人员接线，严禁乱接电源，以防造成触电。夜间施工时照明应充足。11、施工现场孔洞、临空面等应加设盖板或围栏，设明显标志。现场设置的各种安全设施严禁挪动或移作它用。12、施工用的脚手架应经专人搭设、拆除，载荷不超过270kg/m2。脚手架应验收合格并挂牌后方可使用。13、施工现场严禁吸烟、大小便，保持现场整洁，搞好文明施工。14、现场拆除的脚手杆及脚手板应及时清理回收，集中堆放。15、施工现场应配备必要的消防器材。做好防风、防雨、防火等准备工作。16、冬季施工时应采取防滑防冻、防火措施，确保人身设备安全。17、高处作业不得坐在平台、孔洞边缘，不得骑坐在栏杆上，不得站在栏杆外工作或凭借栏杆起吊物件。18、高处作业时，点焊的物件不得移动；切割的工件、边角余料等应放在牢靠的地方或用铁丝扣牢防止坠落。19、施工中应尽量减少交叉作业。必须交叉时，应做好隔离措施。20、交叉作业场所的通道应保持畅通；有危险的出入口处应设围栏或悬挂警告牌。21、交叉施工时，工具、材料、边角余料等严禁向下投掷，应用工具袋、箩筐或吊笼等吊运。严禁在吊物下方接料或逗留。22、起吊物应绑牢，严禁偏拉斜吊，设备难以就位时严禁用吊车强行就位。23、起吊大件或不规则组件时，应在吊件上拴牢固的溜绳。24、起吊的重物不得在空中长时间停留。在空中短时间停留时，操作人员和指挥人员均不得离开工作岗位。25、起吊大的设备或重物前应进行试吊，确认吊车制动装置良好后方可正式起吊。26、设备运输时，应用倒链封车，并有专人领车、监护。运输超长、超宽、超高的物体时应制定必要的运输方案。27、使用卷扬机等起重机械时应有专人操作、监护。28、所有施工人员在施工前必须先进行安全技术交底后，方可开工。29、设备的倒运、吊装应使用专用吊梁，防止设备变形。30、水平低过和水平低再的运输、吊装使用支架。31、吊耳需割槽或焊接均由合格气焊工或电焊工施焊，并清除氧化物。吊装前需由专业人员对吊耳进行检查。32、起吊前必须检查管屏的封口是否完好，否则不予吊装。33、吊装严格执行大件吊装顺序表，防止因次序颠倒造成吊装困难或无法吊装，如需变动须征得专工同意。34、建立吊装会签单制度，组件吊装必须由生产主任、起重班长、本体班长、技术员、质检员共同签字，方可起吊。35、组件吊装时，注意不能碰坏已吊装的其它设备如烟风道等，吊装过程中注意监护。36、吊装过程中，随时检查吊杆的受力情况，防止受力不均而超载。37、特种作业人员必须持证上岗，严禁无证人员从事特种作业。38、起重索具（钢丝绳、倒链、滑车等）使用前经检查标示后方可使用。39、起吊重物时，棱角处钢丝绳须采取防割措施，钢丝绳与钢丝绳之间不得直接搭接，须用卡环连接。七、环境注意事项1、现场使用的钢丝绳用完后及时收回并垫高放置，避免雨淋、受潮，不得随意放置或丢弃。2、施工现场应保持清洁卫生，坚持文明施工，坚持做到工完、料尽、场地清。3、施工废弃物按要求分类放入的垃圾箱，含油废物按规定交租赁公司处理。4、平台上的垃圾、下角料应沿垃圾通道放下或集中存放并及时回收，不得随意放置。八、附件1、水冷壁吊装组合示意图前水组合示意图后水组合示意图（一）后水组合示意图（二）左侧水组合示意图右侧水组合示意图前包墙组合示意图后包墙组合示意图左侧包墙组合示意图右侧包墙组合示意图中隔墙组合示意图低温过热器组合示意图低温再热器组合示意图402、水冷壁、包墙过热器吊点典型加固及吊耳加工图 每个吊点两侧各加固工字钢一道 吊耳1 吊耳2工字钢一端与刚性梁焊接一端与水冷壁鳍片焊接 吊耳与平板间焊接必须打坡口处理。 3、大梁吊装主要机械布置4、大件吊装顺序表4.4锅炉大件顺序表：序号部件名称外形尺寸（mm）数量单件重量（kg）备注1后拱组件116710包括后拱框架16710kg2炉顶板梁7最重件65吨，最轻4.4吨314降水管上段558.860、L=120001410吨地面组合5汽包1743、L=224981155吨包括内部装置9后水垂帘管及出口集箱27350、L=13870121.683吨10刚性梁提前悬挂于附近梁上11前、后墙底部水冷壁各242.2吨在炉膛0米组合12顶棚进口集箱集箱32455、L=1500017.538吨13顶棚管中间集箱32460、L=1497217.136吨15延伸墙包墙28.12116后墙下部水冷壁1208412700212.728吨17后墙中部水冷壁1208412700212.497吨18侧墙上部水冷壁128506170216.21419侧墙中部水冷壁128506170211.225侧墙下部水冷壁128506170211.40521前墙上部水冷壁18600395211.728吨22前墙中部水冷壁186003952212.492吨23前墙下部水冷壁127003952212.72826侧墙底部水冷壁115003340211.562吨32屏过进口集箱40650111.006吨屏过出口集箱45770118.097吨33分隔屏过热器进口集箱、分隔屏过热器出口集箱406504065025.7505.09534后屏过热器234448吨35前顶棚管屏36分隔屏过热器126.2782537左侧墙过热器218.457吨38后墙过热器下段710013860115.974吨49后包墙过热器上段、114.034吨40右侧墙过热器2992010260213.782吨2#，7#管屏没组合，单吊41前包墙过热器上段118.6428吨前包墙过热器下段17.006吨42低温过热器过出口集箱、40670、112.64943高级过热器进口集箱45760111.945吨44高级过热器出口集箱53665114.291吨45高级过热器管组129241530414.106吨单吊46高再出口集箱61035111.669吨47高再管排组件118901482612.494吨单吊48省煤器出口集箱27350、L=1410814177吨49低过悬吊管上段6012、L=1000012450低温过热器水平段6210.00吨四片组合52省煤器中间集箱27350、24151吨53省煤器管排780.668吨54省煤器引出管2192611总重；15.416吨55省煤器进口集箱14756 4067519.681吨小灰斗44.881吨57省煤器大灰斗129.162吨九、危险因素辨析与控制序号作业活动危险因素可能导致的事故是否为重大危险因素控制措施责任人启动/关闭时间1高处作业安全带不合格高处坠落是安排专人对工器具进行检查、检验，做好记录和合格标示，施工中随时注意检查XXX爬梯不合格高处坠落脚手架搭设不合格高处坠落安全网不合格拉设不符合要求高处坠落安全带使用不当高处坠落施工人员持证上岗，施工前进行交底、培训，熟悉安全措施和施工流程，准备好小件物品集中存放箱，安全人员监督到位爬梯使用不当起重伤害物体打击钢架湿滑高处坠落施工前认真检查现场，按安规要求设置安全设施和警示标志，明确专人负责监护未拉设安全网和水平安全绳高处坠落高处临空面无防护物体打击未设置安全自锁器、差速器高处坠落下方未设警示标志物体打击未设专人监护、外人误入物体打击2施工用电电源线裸露触电伤人是接头绝缘，加漏电保护器，由专业电工接线XXX3气焊、气割氧、乙炔漏气火花飞溅烧伤烫伤火灾是使用前仔细检查氧、乙炔管，防止漏气使用前检查周围环境无易燃易爆品XXX4设备运输设备滑落砸伤碰伤是设备运输时用倒链绳索将车封好，绳索与构件棱角接触加保护垫XXX5脚手架搭设脚手架不合格高空坠落是脚手架经验收合格挂牌后方可使用XXX6夜间施工照明不足碰伤高空坠落设专职人员值夜班，保证夜间照明充足XXX7起吊设备吊装钢丝绳不合格安全系数不够砸伤碰伤对构件尺寸、重量预先进行计算，选择相应的吊装机械和工器具XXX倒链不合格起重量不够吊装机械不合格起重量不够机械指挥不当施工人员持证上岗，施工前进行交底、培训，熟悉安全措施和施工流程，准备好小件物品集中存放箱，安全人员监督到位吊点选择不当吊物捆绑不牢钢丝绳无防割防护目 录1 总 论11.1 项目概况11.2 建设单位概况31.3 项目提出的理由与过程31.4 可行性研究报告编制依据41.5 可行性研究报告编制原则41.6 可行性研究范围51.7 结论与建议62 项目建设背景和必要性92.1 项目区基本状况92.2 项目背景112.3 项目建设的必要性113 市场分析143.1 物流园区的发展概况143.2 市场供求现状163.3 目标市场定位173.4 市场竞争力分析174 项目选址和建设条件194.1 选址原则194.2 项目选址194.3 场址所在位置现状194.4 建设条件205 主要功能和建设规模225.1 主要功能225.2 建设规模及内容266 工程建设方案276.1 设计依据276.2 物流空间布局的要求276.3 空间布局原则286.4 总体布局296.5 工程建设方案306.6 给水工程336.7 排水工程356.8 电力工程386.9 供热工程466.10 电讯工程477 工艺技术和设备方案517.1 物流技术方案517.2 制冷工艺技术方案678 节能方案分析738.1 节能依据738.2 能耗指标分析738.3 主要耗能指标计算748.4 节能措施和节能效果分析769环境影响评价839.1 设计依据839.2 环境影响评价应坚持的原则839.3项目位置环境现状849.4项目建设与运营对环境的影响849.5项目建设期环境保护措施849.6 项目运行期环境保护措施8610 安全与消防8710.1安全措施8710.2消防8811 组织机构和人力资源配置9211.1 施工组织机构9211.2 基建项目部的主要职责9211.3 运营管理9311.4 人员来源、要求及培训9412 工程进度安排9612.1 建设工期9612.2 工程实施进度安排9613 投资估算与资金筹措9813.1 投资估算98投资估算包括建设项目的全部工程，主要内容有：主体建筑工程、道路硬化工程、绿化工程、其他费用及基本预备费。9813.2 资金筹措9914 财务评价10214.1 评价依据及方法10214.2 基础数据与参数选取10214.3 营业收入及总成本费用估算10314.4 利润总额估算10514.5 盈亏平衡分析10514.6 财务评价10615 综合效益评价10716 招投标管理10816.1 编制依据10816.2 招标原则10816.3 招标方案10916.4 评标要点11017 结论及建议11117.1 结论11117.2 建议112
