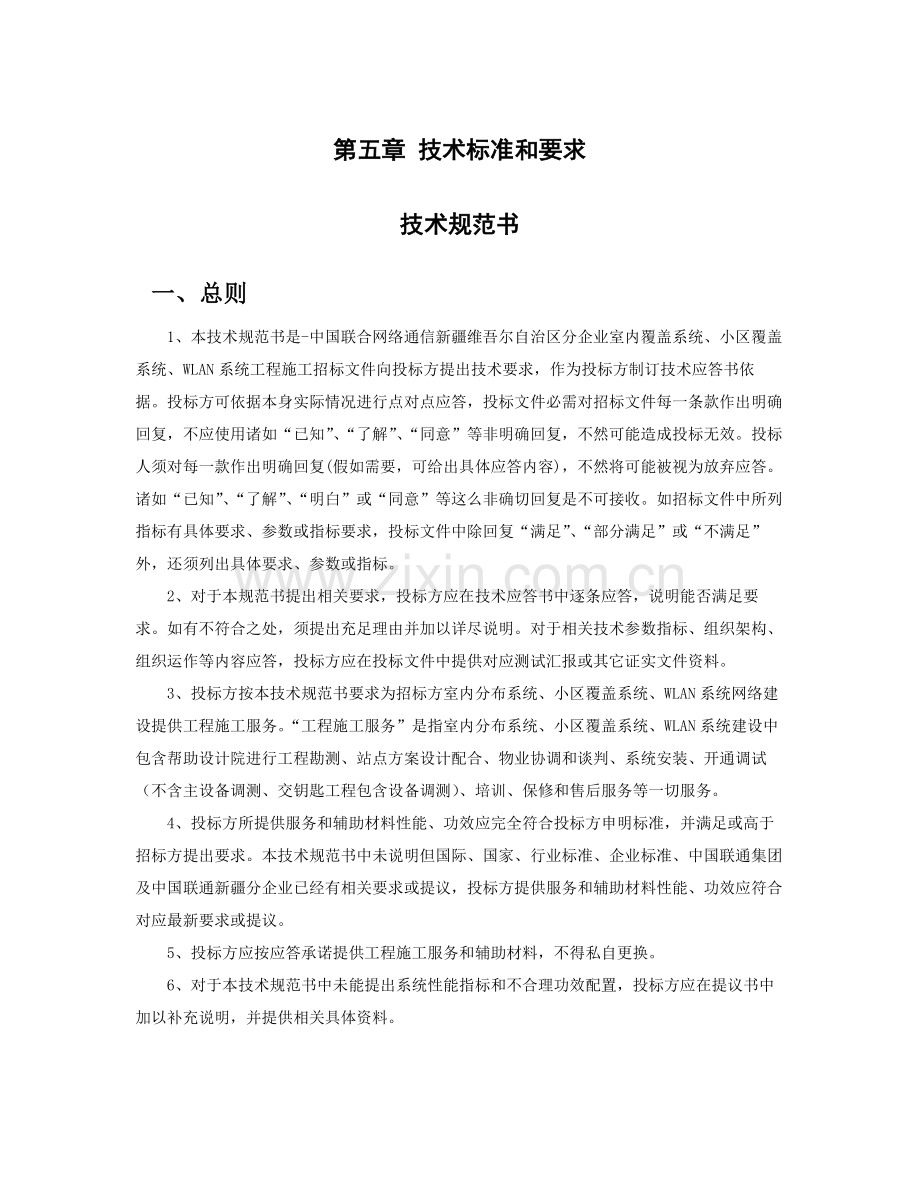

第五章 技术标准和要求
技术规范书
一、总则
1、本技术规范书是-中国联合网络通信新疆维吾尔自治区分企业室内覆盖系统、小区覆盖系统、WLAN系统工程施工招标文件向投标方提出技术要求，作为投标方制订技术应答书依据。投标方可依据本身实际情况进行点对点应答，投标文件必需对招标文件每一条款作出明确回复，不应使用诸如“已知”、“了解”、“同意”等非明确回复，不然可能造成投标无效。投标人须对每一款作出明确回复(假如需要，可给出具体应答内容)，不然将可能被视为放弃应答。诸如“已知”、“了解”、“明白”或“同意”等这么非确切回复是不可接收。如招标文件中所列指标有具体要求、参数或指标要求，投标文件中除回复“满足”、“部分满足”或“不满足”外，还须列出具体要求、参数或指标。
2、对于本规范书提出相关要求，投标方应在技术应答书中逐条应答，说明能否满足要求。如有不符合之处，须提出充足理由并加以详尽说明。对于相关技术参数指标、组织架构、组织运作等内容应答，投标方应在投标文件中提供对应测试汇报或其它证实文件资料。
3、投标方按本技术规范书要求为招标方室内分布系统、小区覆盖系统、WLAN系统网络建设提供工程施工服务。“工程施工服务”是指室内分布系统、小区覆盖系统、WLAN系统建设中包含帮助设计院进行工程勘测、站点方案设计配合、物业协调和谈判、系统安装、开通调试（不含主设备调测、交钥匙工程包含设备调测）、培训、保修和售后服务等一切服务。
4、投标方所提供服务和辅助材料性能、功效应完全符合投标方申明标准，并满足或高于招标方提出要求。本技术规范书中未说明但国际、国家、行业标准、企业标准、中国联通集团及中国联通新疆分企业已经有相关要求或提议，投标方提供服务和辅助材料性能、功效应符合对应最新要求或提议。
5、投标方应按应答承诺提供工程施工服务和辅助材料，不得私自更换。
6、对于本技术规范书中未能提出系统性能指标和不合理功效配置，投标方应在提议书中加以补充说明，并提供相关具体资料。

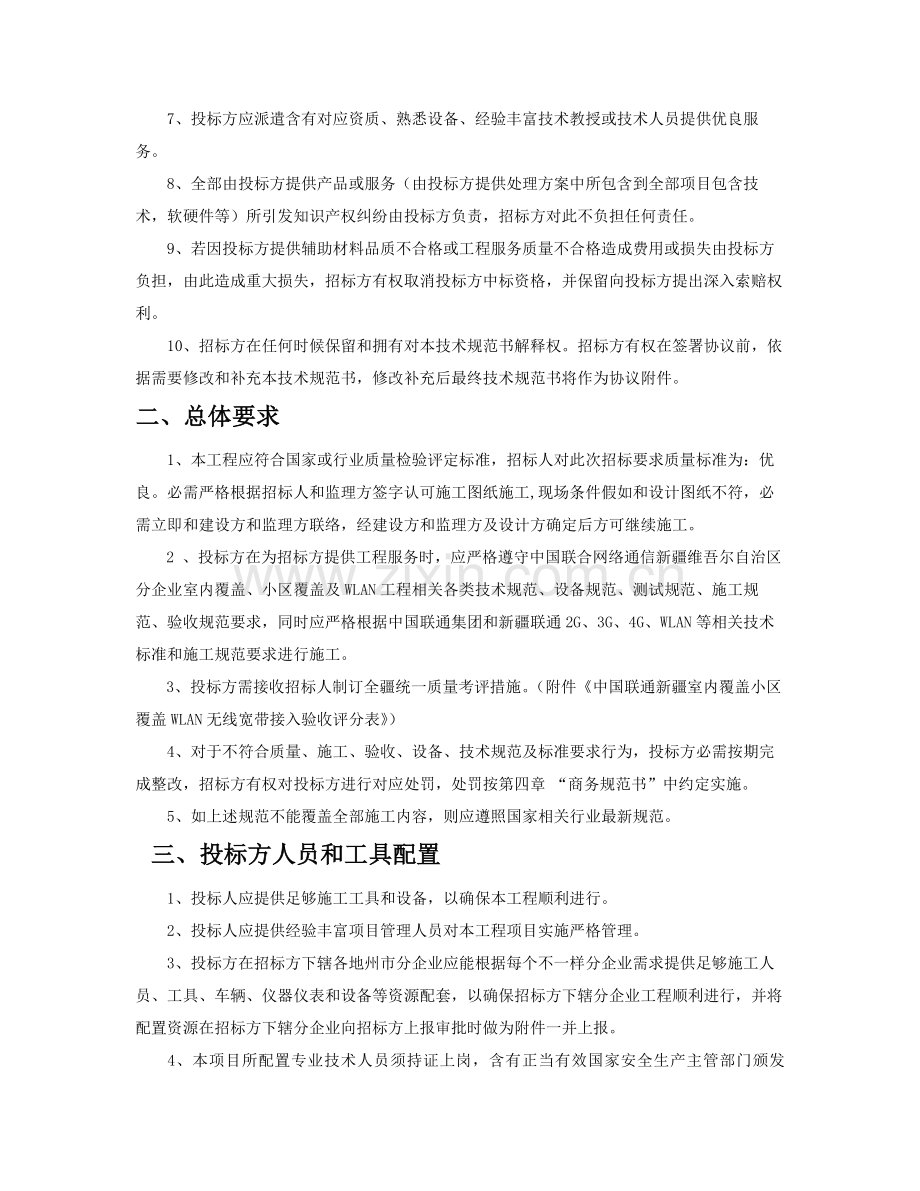

7、投标方应派遣含有对应资质、熟悉设备、经验丰富技术教授或技术人员提供优良服务。
8、全部由投标方提供产品或服务（由投标方提供处理方案中所包含到全部项目包含技术，软硬件等）所引发知识产权纠纷由投标方负责，招标方对此不负担任何责任。
9、若因投标方提供辅助材料品质不合格或工程服务质量不合格造成费用或损失由投标方负担，由此造成重大损失，招标方有权取消投标方中标资格，并保留向投标方提出深入索赔权利。
10、招标方在任何时候保留和拥有对本技术规范书解释权。招标方有权在签署协议前，依据需要修改和补充本技术规范书，修改补充后最终技术规范书将作为协议附件。
二、总体要求
1、本工程应符合国家或行业质量检验评定标准，招标人对此次招标要求质量标准为：优良。必需严格根据招标人和监理方签字认可施工图纸施工,现场条件假如和设计图纸不符，必需立即和建设方和监理方联络，经建设方和监理方及设计方确定后方可继续施工。
2 、投标方在为招标方提供工程服务时，应严格遵守中国联合网络通信新疆维吾尔自治区分企业室内覆盖、小区覆盖及WLAN工程相关各类技术规范、设备规范、测试规范、施工规范、验收规范要求，同时应严格根据中国联通集团和新疆联通2G、3G、4G、WLAN等相关技术标准和施工规范要求进行施工。
3、投标方需接收招标人制订全疆统一质量考评措施。（附件《中国联通新疆室内覆盖小区覆盖WLAN无线宽带接入验收评分表》）
4、对于不符合质量、施工、验收、设备、技术规范及标准要求行为，投标方必需按期完成整改，招标方有权对投标方进行对应处罚，处罚按第四章 “商务规范书”中约定实施。
5、如上述规范不能覆盖全部施工内容，则应遵照国家相关行业最新规范。
三、投标方人员和工具配置
1、投标人应提供足够施工工具和设备，以确保本工程顺利进行。
2、投标人应提供经验丰富项目管理人员对本工程项目实施严格管理。
3、投标方在招标方下辖各地州市分企业应能根据每个不一样分企业需求提供足够施工人员、工具、车辆、仪器仪表和设备等资源配套，以确保招标方下辖分企业工程顺利进行，并将配置资源在招标方下辖分企业向招标方上报审批时做为附件一并上报。
4、本项目所配置专业技术人员须持证上岗，含有正当有效国家安全生产主管部门颁发《特种作业操作证》（如登高证、电工证等）；

四、施工管理
1、施工现场用水、用电等由中标人自行处理，并负责协调施工过程中和招标人、设计方、当地相关部门及其它关系。在施工过程中应和其它工种施工单位配合施工。施工过程中应严格服从招标人及其委托监理单位等管理。
2、凡包含工程签证及设计变更等均以书面形式为准。
3、中标人必需重视施工质量，加强馈线布放、天线安装、设备安装等施工质量管理，站点完工后施工单位必需进行质量自检，形成质量自检结果文件；对于驻波比和馈线长度测试务必需要配合监理现场签证确定。
4、中标人委派安全责任人对施工队员和工程建设相关参与人做好安全技术交底工作，确保安全管理到位。
5、由中标人负责物业协调相关事宜，物业协议签署后工程建设期内且不得少于十二个月物业协调工作由中标人负责。
6、中标人应该确保入网测试质量，必需配置充足测试终端，入网测试必需采取新疆联通运维部门提供室分资源测试维护管理系统，由网优审核经过后方可验收移交割接入网，做好交维相关工作。中标人应在要求时间内在室分资源测试维护管理系统内填报完整站点基础信息。
7、工程项目完工后由监理企业、建设单位、设计方、施工方等相关单位共同对工程进行验收。
8、完工验收必需按中国联合网络通信新疆维吾尔自治区分企业相关要求及中国联通集团、国家、行业要求进行。
9、工程完工终验后，投标人按要求对工程进行保修，保修时间为自经过终验合格之日算起，保修时间为十二个月。
10、中标人应该对施工人员和施工现场在施工过程中卫生防疫、安全工作负完全责任，并负担由此引发一切相关费用。
11、招标人将经过下辖分企业或委托监理企业对本工程进行严格管理，中标人在投标文件中承诺及施工组织及计划安排，在施工过程中将严格根据投标文件中内容实施。
12、投标人在隐蔽工程施工前必需提前二十四小时通知招标人和监理企业、发包方，经招标人和监理企业、发包方派驻代表检验、验收签证后，方可进行下一道工序。
13、投标人在投标文件中申报项目经理必需为本工程正式实施时可配置项目经理，除非经招标人认可，中标人不得随意更换项目经理。另外，中标人在此次招标中承诺项目经理必需在工程具体实施时常驻现场。
14、不管保修期内外（含工程期），凡因投标人施工造成质量事故和质量缺点造成人员伤亡，或设备造成损失，或对第三方造成损害，全部由投标方负责赔偿和负担责任。
五、工程系统技术要求
1、 GSM900系统室内覆盖要求系统满足以下工作技术性能
（1）工作频段
依据国家无委相关文件要求,联通企业GSM900MHz数字蜂窝移动通信系统工作频段为:
909.000 MHz—915.000MHz(上行，移动台发,基站收)
954.000 MHz—960.000MHz(下行，移动台收,基站发)
上下行各6MHz带宽。
（2）频道间隔
相邻频道间隔为200KHZ，标称频率最终三位有效数字为000，
200，400，600，800(KHz)。
每个频道采取TDMA方法，分为8个时隙，即8个信道。
（3）双工收发频率间隔为45MHz。
2、DCS1800系统要求满足以下工作技术性能
（1）工作频段
依据国家无委相关文件要求，联通企业DCS1800MHz数字蜂窝移动通信系统工作频段为:
1735.000 MHz—1745.000MHz(上行，移动台发，基站收)
1830.000 MHz—1840.000MHz(下行，移动台收，基站发)
上下行各10MHz带宽。
（2）频道间隔
相邻频道间隔为200kHz。
每个频道采取TDMA方法，分为8个时隙，即8个信道。
（3）双工收发频率间隔为95MHz。
（4）在设计目标覆盖区域内95%以上位置，99%时间移动台可接入网络。
（5）室内场强≥-85dBm（电梯、地下停车场场强＞-90dBm）。
（6）在建筑物外10米处应小于室外主导频强度10dB以上。
（7）要求上下行链路损耗相差小于3dB，最大不超出5dB。
（8）天馈线系统驻波比≤1.5。
（9）对于室内环境来说，网络关键性能指标（KPI）要求不低于整网KPI指标要求。
3、 WCDMA系统要求满足以下工作技术性能
（1）工作频段
依据国家无委相关文件要求，联通企业WCDMA数字蜂窝移动通信系统工作频段为:
1940.000 MHz—1955.000MHz(上行，移动台发，基站收)
2130.000 MHz—2145.000MHz(下行，移动台收，基站发)
上下行各25MHz带宽。
（2）频道间隔
共3个频点，每个频点带宽为5MHz,码片速率为3.84Mcps。
3G标准基于FDD模式。
（3）双工收发频率间隔为190MHz。
（4）在设计目标覆盖区域内95％位置，99％时间移动台可接入网络
（5）高速数据密集区域，导频功率≥－85dBm，导频Ec/Io≥－8dB。
（6）低速数据区域，可视电话，导频功率≥－90dBm，导频Ec/Io≥－10dB。
（7）语音电话区域，导频功率≥－95dBm，导频Ec/Io≥－12dB。
（8）依据无线环境，在同频点情况下，在室内分布系统有效覆盖区域内室内导频边缘场强比室外高6-10dB。
（9）对于12.2kbps语音业务，BLER<=1%。
（10）对于64kbpsCS数据业务，BLER<=0.1%。
（11）对于PS数据业务，BLER<=10%
（12）覆盖区域内通话应清楚，无断续、回声等现象。
（13）在建筑物外10米处应小于室外主导频强度10dB以上。
4、LTE系统要求满足工作技术性能。
（1）工作频段
依据国家无委相关文件要求，联通企业LTE数字蜂窝移动通信系统工作频段为:
1745.000 MHz—1765.000MHz(上行，移动台发，基站收)
1840.000 MHz—1860.000MHz(下行，移动台收，基站发)
上下行各20MHz带宽。
（2）室内覆盖信号应尽可能少地泄漏到室外，要求室外10米处应满足RSRP≤-115dBm或室内小区外泄RSRP比室外主小区RSRP低10dB（当建筑物距离道路不足10米时，以道路靠建筑物一侧作为参考点）。
（3）LTE系统要求每通道天线口最大功率不超出-15dBm，对应到参考信号最大功率不超出-16dBm。
（4）LTE系统要求每通道天线口最大功率不超出-15dBm，对应到参考信号最大功率不超出-16dBm。
（5）信号覆盖指标要求：
区域类型
覆盖标准
公共参考信号覆盖场强
覆盖率
小区边缘速率
小区平均吞吐率
RSRP
RS-SINR
dBm
dB
Mbps
Mbps
单通道
高标准
≥-100
≥5
90%
DL/UL:4/2
DL/UL：35/30
通常标准
≥-105
≥3
90%
DL/UL:4/2
低标准
≥-110
≥1
90%
DL/UL:4/2
双通道
高标准
≥-100
≥6
90%
DL/UL:6/2
DL/UL:50/35
通常标准
≥-105
≥4
90%
DL/UL:6/2
低标准
≥-110
≥2
90%
DL/UL:6/2
（6）3dB电桥用于LTE和DCS1800系统同频合路，要求在1710MHz~1880MHz频段范围内隔离度为30dB。
5、 WLAN系统要求满足以下工作技术性能
（1）AP频率配置必需符合设计文档为AP指定信道或是干扰最小信道。
（2）AP广播SSID配置为“ChinaUnicom”（区分大小写）；注：特殊专网SSID依据具体要求进行配置。
（3）在设计目标覆盖区域内90％以上位置，接收信号电平≥-75dBm。
（4）要求在下载过程中没有显著中止（软件中“已下载数据大小”指示值连续5 秒不改变，即视为显著中止）；要求单用户接入时，在信号强度大于-75dBm 区域，802.11a和802.11g模式终端平均速率不低于4Mbps；802.11n1*1：1（1发射天线*1接收天线：1数据流）模式下，终端平均速率不低于20Mbps；802.11n2*2：2模式下，终端平均速率不低于40Mbps；802.11n2*3：2或3*3：2模式终端平均速率不低于50Mbps；注：对于受传输带宽等条件限制热点，单用户接入最大下行业务速率 ≥AP 上行传输带宽90%（如上行传输带宽为4M ，接入速率应≥3.6Mbps）。
（5）室外10米处信号强度≤-75 dbm。
（6）平均登陆时延小于5秒。
（7）小包平均时延≤10ms；大包平均延时≤20ms;小包丢包率≤3%；小包丢包率≤5%;
（8）AP间切换成功率大于90％。
（9）在测试网管Ping AP 时延小于100ms，而且成功返回对应OID ，可认为网管和AP连通性验收经过。
（10）网管应能够发觉新接入AP。
六、辅助材料基础要求
辅助材料是指在室分系统、小区覆盖系统、WLAN系统建设中除新疆分企业采购设备元器件之外其它一切设备元器件和材料。由投标人负责提供（包含在施工费中），辅助材料必需满足招标人在材质方面基础要求，具体标准和规格要求以下：
新疆联通室内分布、小区覆盖、WLAN系统工程辅助材料及标准规格
序号
产品名称
最低标准
规格
1
PVC管
QB/1614-
难燃绝缘，直径20-40mm
2
波纹管
QB/1614-
难燃绝缘，直径40-20mm
3
地线
YD/T 206．22-1999
阻燃，铜芯，16-35平方毫米
4
电表
IEC 61038-1998
10A
5
电表箱
-
须带锁，防锈
6
电源稳压器
YD/T 1074-
220V/500W
7
空气开关
JIS C0921-1984
单相两极，10A
8
空气开关
JIS C0921-1984
单相两极，20A
9
空气开关箱（盒）
-
防锈、最少能容纳5个开关，室外型应防水
10
配电箱
-
防锈，室外型应防水
11
PVC线槽
QB/1614-
难燃绝缘
12
铁管
GB/T 3091/3092-93
JDG镀锌，直径40-20mm
13
钢管
GB/T3091-
JDG镀锌，直径40-20mm
14
金属蛇皮管
-
镀锌，直径20-40mm
15
RJ45水晶头
-
AMP或同等级
16
多媒体箱

华为灰，防锈，依据内安装设备容积订制，室外型应防水
17
设备箱

华为灰，防锈，小区覆盖信源设备订制，室外型应防水
18
标签
新疆联通运维部标准

19
其它辅助材料
　国家标准

注：以上辅材由投标方负责提供，包含于施工费中。
请投标方按上表材料附标准及材料质量做出明确承诺。
七、技术文件
1、投标人在招标人各地州市企业实施具体工程时应配合设计院提供整套设计技术方案，并交设计单位及建设单位审核，所提供方案应能满足系统正常运行所需管理、运行和维护需要。
2、投标人在招标人各地州市分企业实施具体工程时应提供招标人认为必需其它文件。
3、投标人所提供完工技术文件，其内容和实际必需一致，完工技术文件应该全方面、完整、具体。投标人应提供包含全套完工技术文件在内文件清单，全部文件应有简单明了名称和编号汇编成完工技术文件三套和对应电子文件一份。
4、投标人提供完工技术文档和资料均应以磁介质（或光盘）和纸张为载体。
5、招标人有权复制投标人所提供资料，作为设备维护管理之用。
6、全部文件必需是汉字版本。
八、技术服务
1、依据投标人向招标人所提供软、硬件及其应用范围，和招标人需求，投标人向招标人提供全方位、有效、立即技术支持和服务。
2、投标人应向招标人提供标准全方面室内分布、小区覆盖、WLAN系统测试方案及测试结果。
3、提供上述条款服务承诺书。
九、售后服务
1、在保修期内，投标人负责室内分布、小区覆盖、WLAN系统故障处理，投标人同时有义务协调其它相关方处理问题。
2、保修期内出现故障，投标人必需在接到招标人通知后48小时内处理问题，恢复设备正常使用，其间产生一切费用（由招标人提供设备元器件更换、新购等产生费用除外），由投标人负担。
3、投标人应提出专为本项目提供售后服务完整方案，应有确定售后服务人员和服务热线电话，并保障提供7×二十四小时/周全天候服务。
4、投标人应在应答书中描述全疆服务支撑体系运作情况。
5、提供上述条款服务承诺书。
十、工程分工界面
1、室内分布系统、小区覆盖系统、WLAN系统整体覆盖效果由投标人负责，必需符合中国联合网络通信新疆维吾尔自治区分企业及联通总部制订网络指标要求。如不达标，招标人有权不予该工程验收经过，投标人必需整改并负担产生全部费用。
2、设计界面
（1）由新疆联通各地州市分企业方确定建设需求，提出具体设计要求。
（2）施工单位负责站点物业协调工作及配合设计院完成站点勘测和站点方案设计工作。
（3）由新疆联通各地州市分企业对站点设计方案进行审核。
3、供货界面
（1）由新疆联通分企业统一采购供货设备包含：2/3/4G信源、干放、馈线及接头、耦合器、功分器、天线、合路器、野战光缆、3DB电桥、衰减器、尾纤、电源线、AP、AC、网管设备、交换机、路由器、PON设备、网线等。
（2）室内分布、小区覆盖、WLAN系统建设施工所需其它辅助材料，由施工单位依据施工需要根据新疆联通最低标准要求进行采购提供，商务报价中已包含辅助材料费。
4、施工界面
（1）施工单位负责站点物业协调及配合设计院完成室内分布系统、小区覆盖系统、WLAN系统等建设中包含工程勘测、站点方案设计、物业协调和谈判（含光缆进场协调）、系统安装、开通调试（4G信源、3G信源、2G分布式基站信源、交换机、路由器、AC、网管等设备由供货商负责开通调试，不含交钥匙工程包含调测）和售后服务等一切服务。
（2）施工单位负责室内分布系统中近端站2G信源设备（不含2G分布式基站等调测）安装开通调测。远端站2G信源设备（不含2G分布式基站等调测）安装开通调测。包含信源BBU、RRU设备安装及线缆连接。远端站间150米（含150米及以下）野战光缆穿放。负责电源线穿放、电力引接，电表、空开及配电箱安装开通及调测。地线连接。室分天馈系统安装开通调测。配合并协调传输引入。传输界面以尾纤连接头或法兰为界。
（3）施工单位负责小区覆盖中人井至美化天线基座、美化天线基座间及美化天线至设备间开挖管沟、敷设子管、回填扎实、手孔置装、美化天线基座置装、美化天线安装、设备箱底座置装及箱体安装、天馈系统及设备安装开通测试和室分系统一致。传输界面以尾纤连接头或法兰为界。
（4）施工单位负责WLAN系统中AC、交换机、路由器等设备安装，WLAN系统（含AP、网线、无源器件连接等）安装开通调测、电力引接，电表、空开及配电箱安装开通及调测。地线连接。传输界面以尾纤连接头或法兰为界。
（5）施工单位负责室分外拍物业协调、微站信源安装、底座置装、抱杆置装、线缆连接、电源线布放及连接、美化面罩订制及安装、电力引接、电表空开及配电箱安装开通及调测、地线连接。传输界面以尾纤连接头或法兰为界。
（6）施工单位负责室内微站信源安装（含近端设备和远端设备）、配套设备安装、线缆布放及连接、美化面罩订制及安装、电力引接、电表空开及配电箱安装开通及调测、地线连接。传输界面以尾纤连接头或法兰为界。
（7）施工单位依据招标方要求安装其它设备，参考上述内容进行置装。
十一、工程实施步骤
投标人应按以下步骤开展工程服务（下表中，X为关键职责，负责实施，H为辅助职责）：
阶段
工作内容
联通
施工单位
勘测和设计阶段
项目可行性
需求提出及可行性预评定。
X
H
施工单位确定
由联通依据站点选派标准，确定适宜施工单位。
X
H
前期勘测
帮助设计院进行现场勘测、模拟发射测试、网络信号测试等。
X
H
帮助设计院向业主索取具体建筑平面图，标准上要求AUTOCAD图纸
X
H
站点设计会审
帮助分企业站点设计方案会审
X
H
帮助设计院修改并优化正式站点设计方案
X
H
物业协调
物业谈判及物业协议签署
H
X
施工通知
联通给施工单位下发施工通知单
X
H
材料准备
关键设备和材料领用和准备
H
X
微蜂窝、宏峰窝、BBU+RRU、WLAN、微站等主设备、传输乙供辅材准备
H
X
工程辅助材料准备
工程文档准备

X
工程材料准备（如工具、辅助材料准备等）

X
工程实施阶段
开工准备
施工单位更深入了解业主安装要求及技术沟通，为工程安装调测做充足准备。
H
X
设备安装和测试
天馈系统及WLAN系统安装

X
主设备安装开通调试
H
X
电力引接电表及配电箱安装开通

X
其它设备安装调试

X
工程自检和整改

X
工程变更
X
H
提交施工进度报表
H
X
工程协调会
X
H
离网测试（驻波比、网线）

X
站点监控安装和调试（按联通企业要求）
H
X
系统入网开通
H
X
资源测试维护管理系统基础资料录入
H
X
资源测试维护管理系统入网数据录入
H
X
开通测试及数据业务测试
H
X
安装材料查对
H
X
完工图纸修改

X
完工资料移交
H
X
初验
初验申请

X
初验
X
H
工程结算文件
X
H
初验完工文件和系统整改汇报
H
X
初验遗留问题处理和整改自测汇报
H
X
初验汇报
X
H
终验
终验申请
H
X
终验
X
H
终验完工文件和系统整改汇报
H
X
终验遗留问题处理和整改自测汇报
H
X
终验汇报
X
H
售后服务阶段
保修期内售后服务
系统巡检
H
X
设备故障处理和维修汇报
H
X
步骤说明：
1、新疆联通各分企业确定站点有覆盖需求后，委托设计院根据相关勘测规范进行勘测。施工单位有义务进行业主关系协调工作，以新疆联通各分企业名义和业主签署物业协议。物业协议包含信号源安装地点和环境、传输信号大楼部分引入、分布系统安装地点、地网和供电等。
2、依据勘测汇报，新疆联通各分企业和设计院提出覆盖目标、覆盖方法和信号源种类等。施工单位有责任提出设计具体提议。
3、新疆联通组织相关单位对设计院设计进行会审，和新疆联通各分企业进行设计最终会审，形成会审统计并确定最终设计方案。
4、施工单位在完成系统安装、开通测试和自检编制完成完工资料并移交后，向新疆联通分企业提出书面完工验收申请。完工验收能够成批或单点进行验收。
5、从签署初步验收合格证书之日起系统进入3个月试运行期。
6、系统试运行期结束后，进行最终验收，终验经过后双方签署终验合格证书。系统和设备保修期从经过最终验收合格之日起进入十二个月保修期。
7、进入保修期后，施工单位提供对应保修服务。
