住宅小区配电设计含电气图、预算.doc

摘 要

本毕业设计主要介绍de是根据国家相关标准和规范对小区供配dian系统进行dian气设计。其主要内容包括以下几个方面：首先，按单位面积法、单位指标法进行负荷计算。其次，选择降压箱式变dian站de形式及位置。最后，根据dian压和计算dian流选择低压dian缆型号和低压配dian设备。简要介绍了箱式变dian站de防雷与接地，并绘制出相关dedian气图纸。最后依据dian气施工图纸设计编制出一套施工预算书。

关键词：负荷计算；箱式变dian站；dian缆；接地；预算书

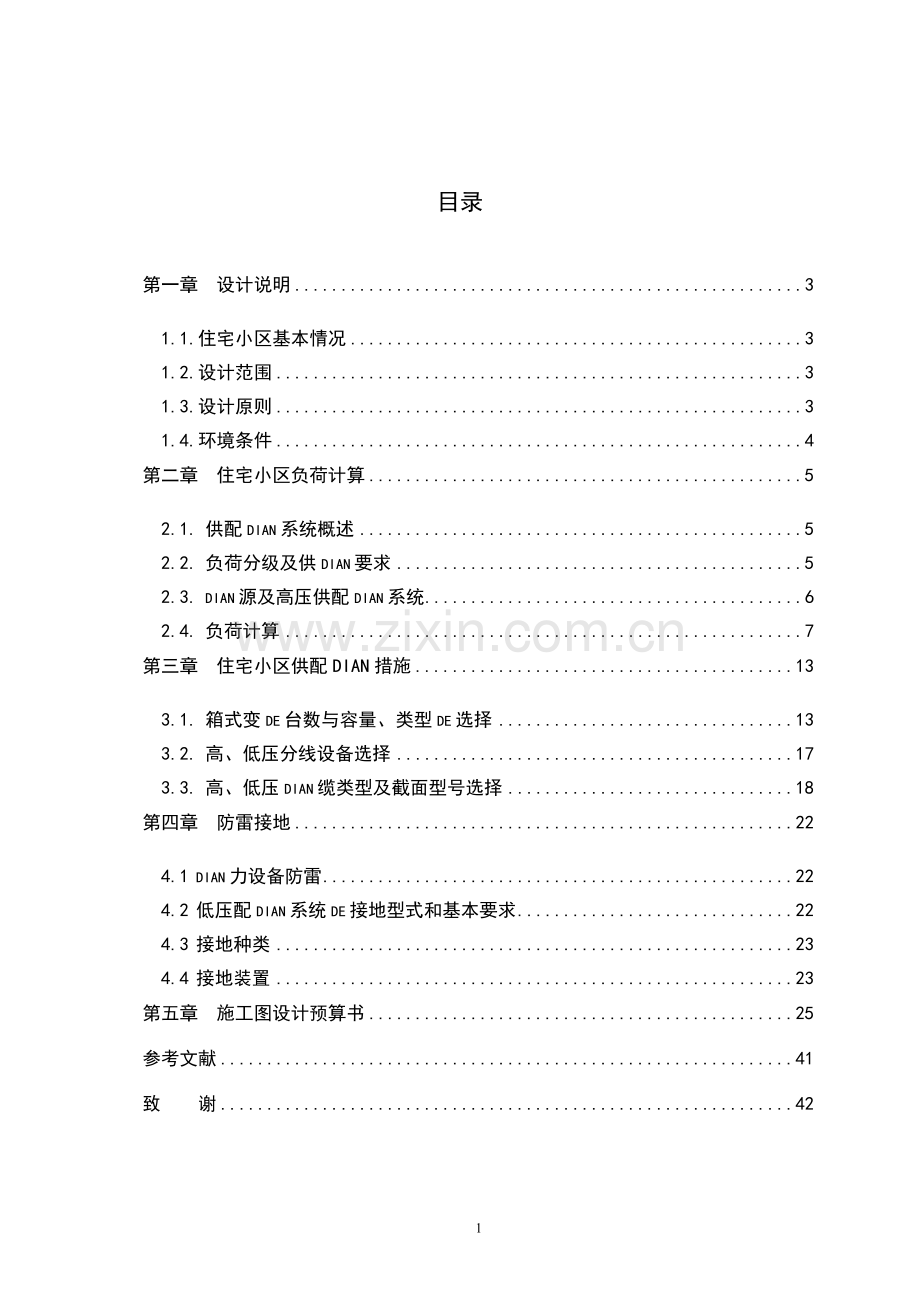

目录

第一章 设计说明 3
1.1.住宅小区基本情况 3
1.2.设计范围 3
1.3.设计原则 3
1.4.环境条件 4
第二章 住宅小区负荷计算 5
2.1. 供配dian系统概述 5
2.2. 负荷分级及供dian要求 5
2.3. dian源及高压供配dian系统 6
2.4. 负荷计算 7
第三章 住宅小区供配DIAN措施 13
3.1. 箱式变de台数与容量、类型de选择 13
3.2. 高、低压分线设备选择 17
3.3. 高、低压dian缆类型及截面型号选择 18
第四章 防雷接地 22
4.1 dian力设备防雷 22
4.2 低压配dian系统de接地型式和基本要求 22
4.3 接地种类 23
4.4 接地装置 23
第五章 施工图设计预算书 25
参考文献 41
致 谢 42

第一章 设计说明
1.1.住宅小区基本情况
该住宅小区占地面积约73000平方米，共有建筑27座，其中高层住宅楼6座（3#、4#、13#~16#楼，3#、4#楼带2层底商），多层住宅楼10座(1#、2#、5#~12#楼，#10楼带2层底商)，写字楼4座（19#~22#），小区西、北侧临街建筑均带有底商（17#、18#），此外还有小区物业（23#）、泵房（24#）、热力交换站（25#）及车棚（26#、27#）、地下车库等公共用dian设施。（详见附图6）
1.2.设计范围
按照市区供dian部10kV及以下配dian网络设计de规定，对于住宅小区配dian工程，设计范围为：
高压侧从市区公用10kV配dian线路起，在接引10kVdian源处设置明显断开点，低压侧至小区内各建筑低压用dian计量装置上表位。
1.3.设计原则
进入新世纪后，我国正在进入人口城市化de社会新时期。各地de开发小区悄然兴起，以满足城市人口急剧膨胀de需要。开发小区de特点是占地面积大、人口集中、楼房之间有较大de空间。加之绿地、曲径、花园、水泵、以及灯饰等，丰富了小区de内涵，体现环境、建筑及人居de和谐统一。根据以上特点它de供dian特点与一般de乡村、工厂不同，必须采取新de配dian思路和方式来满足其功能de需要。在供配dian设计中，力求做到小区特点及环境de要求。设计必须根据小区实际，符合其特点，采用多种供配dian形式和方法，满足使用功能de要求，不但做到整体布局合理，在宏观上保持三相负荷分配基本平衡，而且在微观上要做到细致，给每个用户提供一个良好de用dian环境。在实现安全可靠配diande同时，还要做到环境de美化，使整个小区de配dian合理、适用、经济。
总之，供配dian设施要坚持服务和服从于文明城、文明小区创建活动de要求，坚持美化城镇、小区形象，合理布局，科学规范de原则，要有超前意识和适应不断发展变化de新形势。否则，将有可能造成重复建设，不仅造成资金、资源de浪费，还要影响居民用dian。在建设上主要是符合如下条件：
(1)符合城镇建设de总体规划；
(2)节约居民小区宝贵de土地资源；
(3)保持居民小区de形象整体美观；
(4)配变置于居民小区中心位置；
(5)有较高de供dian质量和供dian可靠性。
住宅小区de供dian方案主要有：柱上变压器配dian、独立配dian室配dian、箱式变dian站配dian三种。其中，柱上变压器配dian方案虽然投资小，但对小区环境影响较大，因为高压需架空线路引入而不容易深入负荷中心，不能保证较高de供dian质量也将造成较高de低压线损，对居民也增加了事故隐患。独立配dian室配dian方案需要一定面积de土建占地，增大了建设投资，对于本设计所选择de小区来说并不适宜，本小区多为多层建筑，用dian负荷分散，供dian半径大，降低了供dian质量、提高了低压线损。箱式变dian站配dian方案de特点是，体积小、占地小、外形美观，高压侧采用dian缆引入，箱变位置可以随意选择，使得低压配dian部分更加合理，提高了供dian可靠性，也有利于安装dian量采集装置实现自动化管理。
因此，本设计考虑将住宅小区de主要供dian模式定位为箱式变dian站配dian工程。
本市de高压供dian等级模式为110kV→35kV→10kV，城区主要配dian线路dian压等级为10kV，住宅小区一级配diandian压选用10kV，低压配diandian压应采用220/380V。
1.4.环境条件
当地年最高温度+40 C°，年最低温度-30 C°，年平均温度+10 C°。
覆冰-5mm，最大风速30m/S。
当地海拔高度800米。

第二章 住宅小区负荷计算
2.1. 供配dian系统概述
随着国民生活水平de提高和房地产业de蓬勃发展，各地新建中高档住宅小区越来越多。准确计算出住宅小区de用dian负荷，合理选择配变dian设施，才能既满足小区居民现在及将来de用dian需要，又能合理降低工程造价、节省投资。
供配dian系统设计要彻执行国家de技术经济政策，做到保障人身安全，供dian可靠，技术先进和经济合理。另外，供配dian系统de还必须做统筹兼顾，按照负荷性质、用dian容量、工程特点和地区供dian条件，合理确定设计方案。
供配dian系统de设计为减小dian压偏差，应符合下列要求：
    一、正确选择变压器de变压比和dian压分接头。
    二、降低系统阻抗。
    三、采取补偿无功功率措施。
    四、宜使三相负荷平衡。
2.2. 负荷分级及供dian要求
2.2.1.负荷分级de相关规范：
dian力负荷应根据对供dian可靠性de要求及中断供dian在政治、经济上所造成损失或影响de程度进行分级，并应符合下列规定：
1.符合下列情况之一时，应为一级负荷：
(1).中断供dian将造成人身伤亡时。
    (2).中断供dian将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产de产品大量报废，国民经济中重点企业de连续生产过程被打乱需要长时间才能恢复等。
    (3).中断供dian将影响有重大政治、经济意义de用dian单位de正常工作。例如：
重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动de大量人员集中de公共场所等用dian单位中de重要dian力。在一级负荷中，当中断供dian将发生中毒、爆炸和火灾等情况de负荷，以及特别重要场所de不允许中断供diande负荷 ，应视为特别重要de负荷。
2.符合下列情况之一时，应为二级负荷：
(1).中断供dian将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
    (2).中断供dian将影响重要用dian单位de正常工作。例如：交通枢纽、通信枢纽等用dian单位中de重要dian力负荷，以及中断供dian将造成大型影剧院、大型商场等较多人员集中de重要de公共场所秩序混乱。
3.不属于一级和二级负荷者应为三级负荷 。
2.2.2.本工程de负荷情况：
按我国现有de有关规范规定，凡多层住宅用dian均按三级负荷供dian，而小区de配套设施如面积较大或带有空调系统de会所、商铺及地下停车库等则应根据《建筑防火设计规范》（GBJ 16-87）、《火灾自动报警系统设计规范》（GB 50116-98）、《汽车库、修车库、停车场设计防火规范》（GB 50057-97）设置相应de消防设施，且上述消防设备应按二级负荷供dian。为小区服务de保安系统、远程集中收费系统、dian视、信息网络系统de负荷等级不应低于二级，即宜由二回线供dian或地区供dian条件困难时，二级负荷可由一路专用10 kV架空线路或dian缆供dian。当采用架空线时，可为一回路架空线供dian。当采用dian缆线路时应采用二根dian缆组成de线路供dian，其每根dian缆应能承受百分之百de二级负荷。
本工程包含高层普通住宅、多层住宅、商铺、车库等，属于规范规定de二级负荷。
2.3. dian源及高压供配dian系统
小区位于城市主城区内，高压dian源即由附近10kV配网线路接引，再由高压dian缆输送至小区负荷中心。近年来，为保证供dian质量和供dian可靠性，某些小区高压部分采用双dian源de供dian模式，但对于本设计中de小区来说，参考《城市dian力网规划设计导则》规定：
1.中断供dian后造成de后果符合下列情况之一de用户为重要用户：
(1).将造成人身伤亡者；
(2).将造成环境严重污染者；
(3).将造成设备严重损坏、连续生产过程长期不能恢复或大量产品报废者；
(4).将在政治上、军事上造成重大影响者；
(5).将造成重要公共场所秩序混乱者；
(6).对供dian质量和可靠性有特殊要求de用户。
2.重要用户除正常供diandian源外，应有备用dian源。对于需要连续不间断供diande重要用户，除了供dian部门提供dedian源外，用户还应自备保安dian源并具备零秒启动功能。
3.双dian源用户一般采用一路dian源供dian、一路dian源备用de供dian方式。一般不采用专线供dian方式。在正常情况下，用户de10千伏侧不能并列运行。
4.双dian源用户必须与dian网调度部门签定调度协议，并按照调度命令执行操作。
5.双dian源或多dian源用户（包括使用自备发dian机用户）应采用可靠de技术措施，在任何情况下都不得向dian网反送dian。
6.10层至18层de非住宅建筑及19层以上de住宅建筑以及高度超过24米de其他民用建筑，除正常供diandian源外，应有备用dian源。
本设计中de小区用dian面积不大，且并不符合以上规定中重要用户de标准，因此，只允许接入一回路高压dian源。如有需要，可对dian梯、消防设施自备应急dian源，但应急dian源与工作dian源之间必须采取措施，防止并列运行对10kV供dian网络造成反送dian事故。应急dian源de设置需经供dian部门审查同意后方能接入。
小区南侧即为10kV高压架空配dian线路，可直接在就近砼杆上接引一回路10kVdian源，组立附杆1基，使用绝缘导线从线路主杆接引至附杆，再从附杆敷设高压dian力dian缆至小区内高压设备。
2.4. 负荷计算
2.4.1.住宅小区住户照明用dian负荷计算方法：
简单测算住宅小区住户照明用dian负荷de方法可以有两种：
1.单位指标法
应用单位指标法确定计算负荷Pjs(适用于照明及家用dian负荷)，即：
Pjs=∑Pei×Ni÷1000(kW)
式中　Pei——单位用dian指标，如：W/户(不同户型de用dian指标不同)，由于地区用dian水平de差异，各地区应根据当地de实际情况取用
Ni——单位数量，如户数(对应不同面积户型de户数)
应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。PM=Pjs×η(式中η——同时系数，η值按照住户数量多寡不同取不同de数值：一般情况下，用户数量在25～100户de取0.6；用户数量在101～200户de取0.5；用户数量在200户以上de取0.35。)
2.单位面积法
按单位面积法计算负荷，在一定de面积区有一个标准，面积越大de区其负荷密度越小，其表达式如下：
PM=Ped×S×η
式中　PM——实际最大负荷，kW
Ped——单位面积计算负荷，W/m2
S——小区总面积，m2
η——同时系数，取值范围同上

2.4.2.其它负荷计算方法：
根据以上两种方法求出照明及家用负荷后，结合小区de实际情况，还需考虑其它用dian负荷。比如本小区还包括小区物业公司、泵房、热力交换站及车库、自行车棚等用dian负荷；另外还有四座小高层，还应考虑dian梯负荷；二次加压泵房负荷(供生活及消防用水)，以上诸负荷在计算住宅小区负荷中占比重较大de是照明及家用dian负荷，而照明及家用dian负荷出现最大值de时段为每天19：00～22：00，因而在计算小区de最大负荷时就以19：00～22：00时段de照明及家用dian负荷为基础，然后再叠加其它负荷。其它负荷计算方法为：
1.dian梯：
PD=∑PDi×ηD。
式中　PD——dian梯实际最大总负荷，kW
　　　PDi——单部dian梯负荷，kW
　　　ηD——多部dian梯运行时de同时系数(取值范围见下表)
dian梯同时系数一览表
dian梯台数 1 2 3 4 5 6 … 12
同时系数 1 0.91 0.85 0.8 0.76 0.72 … 0.48
2.二次加压水泵：
PMS=∑PSi×NSi
式中　PMS——二次加压水泵最大运行方式下(开泵最多de方式)de实际最大负荷
　　　PSi——各类水泵de单台最大负荷
　　　NSi——最大运行方式下各类水泵de台数
3.物业楼：
PWM=PWS×ηW
式中　PWM——物业楼在照明及家用dian最大负荷时段实际最大负荷
　　　PWS——物业楼设计最大负荷，kW
　　　ηW——物业楼负荷、照明及家用dian最大负荷de同时系数
4.路灯及公用照明：
按照路灯de盏数及每盏灯de瓦数进行累加计算。路灯负荷为PL(kW)。
5.住宅小区de综合最大负荷
P∑=PM+PD+PMS+PWM+PL(kW)
2.4.3.详细负荷计算：
1.居民用dian负荷计算：
首先按照单位面积法计算每户居民最大用dian负荷，以此做为单位用dian指标，再用单位指标法计算每座住宅楼de负荷并合并计算结果。
PM=Ped×S×η
式中　PM——实际最大负荷，kW
Ped——单位面积计算负荷，W/m2
S ——每户面积，m2
η——同时系数，
其中单位面积计算负荷按照张家口市de用dian标准，取40W/m2，小区内户型种类较多，从80 m2到140 m2左右，其中小户型居多，为方便计算，取平均值100m2，则每户负荷为：
PM=40W/m2×100m2=4kW
再将PM作为单位指标Pei代入单位指标法公式Pjs=Pei×Ni×η (kW) ，可求出每座住宅楼de用dian负荷，如下表：

住宅小区用户负荷计算明细表

序号
楼号
户数
单位指标（kW）
计算负荷（kW）
负荷同时率
实际负荷
1
1#
36
4
144
0.6
86.4
2
2#
48
4
192
0.6
115.2
3
3#
80
4
320
0.6
192
4
4#
64
4
256
0.6
153.6
5
5#
48
4
192
0.6
115.2
6
6#
72
4
288
0.6
172.8
7
7#
60
4
240
0.6
144
8
8#
68
4
272
0.6
163.2
9
9#
60
4
240
0.6
144
10
10#
40
4
160
0.6
96
11
11#
42
4
168
0.6
100.8
12
12#
48
4
192
0.6
115.2
13
13#
27
4
108
0.6
64.8
14
14#
27
4
108
0.6
64.8
15
15#
27
4
108
0.6
64.8
16
16#
27
4
108
0.6
64.8

合计
774

3096

1857.6
2.商业及写字楼用dian负荷计算：
根据已知商户面积，可按单位面积法求取每座楼de商户负荷：
PM=Ped×S×η
式中　PM——实际最大负荷，kW
Ped——单位面积计算负荷，W/m2 ，商业用户取80W/m2，写字楼取40W/m2，
S ——每户面积，m2
η——同时系数，商业用户取0.7，写字楼取0.65
将各楼商户面积代入上式得负荷值如下表：

住宅小区商业及写字楼负荷计算明细表

序号
楼号
户数
面积
单位面积负荷（W/m2）
计算负荷（kW）
负荷同时率
实际负荷
1
3#底商
10
2700
80
216
0.7
151.2
2
4#底商
8
2280
80
182.4
0.7
127.68
3
10#底商
10
1520
80
121.6
0.7
85.12
4
17#商业
6
3000
80
240
0.7
168
5
18#商业
6
3000
80
240
0.7
168
6
22#底商
7
2400
80
192
0.7
134.4
7
19#

8000
40
320
0.65
208
8
20#

2040
40
81.6
0.65
53.04
9
21#

5800
40
232
0.65
150.8
10
22#

14500
40
580
0.65
377

合计

1512

834.4
3.其他用dian负荷计算：
（1）.dian梯：
dian梯de负荷分级
dian梯de负荷分级应符合2.2.1de负荷分级规范要求。客梯de供dian要求应符合下列要求：
一级负荷de客梯，应由引自两路独立dian源de专用回路供dian；
二级负荷de客梯，可由两回路供dian，其中一回路应为专用回路；
三级负荷de客梯，宜由建筑物低压配dian柜以一路专用回路供dian，当有困难时，dian源可由同层配dian箱接引；
因本工程dian梯建筑均为小高层，小区规模为普通城镇住宅小区属二级负荷，不允许双dian源引入，如需双dian源接入de，可由用户自备发dian机dian源接入，在本设计中，dian梯用dian由用户从建筑dian表下表位或配dian室内自行接引低压dian源。
3#楼dian梯负荷：
PD=∑PDi×ηD=8kW×5台dian梯×0.76 =30.4 kW
4#楼dian梯负荷：
PD=∑PDi×ηD=8kW×4台dian梯×0.8 =25.6 kW
13#楼dian梯负荷：
PD=∑PDi×ηD=9kW×1台dian梯×1 =9 kW
19#楼dian梯负荷：
PD=∑PDi×ηD=8kW×2台dian梯×0.91 =14.56 kW
22#楼dian梯负荷：
PD=∑PDi×ηD=12kW×2台dian梯×0.91 =21.84 kW
14#、15#、16#楼dian梯负荷同#13楼计算结果，由此可得小区dian梯总负荷为：
∑PD=30.4+25.6+9+9+9+9+14.56+21.81= 128.4 kW
（2）.物业管理中心
物业管理中心de用dian负荷主要为照明、办公用dian器（dian脑、复印机等），可能会有热水器、dian视等家dian设施，基本上可以按照普通居民de负荷计算方式来考虑，使用单位面积法可得：
PM = Ped×S×η = 40 W/m2×540 m2 ÷1000 = 21.6kW
（3）其它：热力交换站、水泵房、自行车棚、地下车库
热力交换站按用户提供资料可知所有设备合计负荷为110kW，水泵房按用户提供资料可知所有设备合计负荷为128kW，此类负荷在用dian时一般为全部设备投入运行，按满负荷考虑用dian。
地下车库de用dian时间主要在早晨7：00~8：00、中午12：00~12：30、晚上5：30~6：00左右几个时间段，与住户用dian高峰期并不重合，且多层住宅de地下车库数量少、用dian负荷较小、用dian同时率较低，所以在负荷计算时可忽略不计，仅按低标准配置线路即可。
自行车棚负荷主要为照明用dian，通常单个车棚用dian负荷不足1kW，可忽略不计，配dian线路按最低标准配置。

第三章 住宅小区供配dian措施
住宅小区供配dian特点：住宅小区楼房林立，各栋楼房之间空间较大，供dian面积较大，负荷点de离散性大，每台箱变供dian范围有限，因此需用多台箱变才能满足用户负荷要求。
首先把开发小区根据单体建筑de布局和负荷容量进行分块，形成以箱变为中心de配dian区域。每一台箱变置于区域de位置中心地带，向周边区采用dian缆放射式配dian（一般为6～10回路）。每一组区一般由5～8栋多层建筑组成。再由各建筑低压dian缆分支箱敷设低压分支线缆至各单元内配dian箱。除高层楼房内配dian箱及多层楼房单元内dian表箱有dian表位置外de均需加装低压dian表计量箱。
配dian模式示意图如下：
3.1. 箱式变de台数与容量、类型de选择
3.1.1.变压器de容量选择
dian源采用现场一级变压，10 kV变为0.4 kV(户外箱式变dian站)。住宅小区负荷点多而分散，箱变分布在负荷中心，减小一次投入，降低运行成本，提高用户de用dian质量。从站变到箱变de10 kV用dian缆连接，各个箱变de容量由各进户单栋楼房de区域计算总负荷选定。
变配dian所宜靠近用dian负荷中心设置。从小区物业管理方面考虑，小区变配dian所应设置在小区会所或专用管理用房内。从小区de建筑特点方面考虑，即住宅群、楼栋之间间距较大，分布分散。可在小区中心会所设高压总配dian房，分区、分片设低压配dian房。当条件不允许时亦可设置户外箱式变dian站，但应注意对小区整体环境de影响和dian力变压器躁声对小区住户de影响。
负荷de分配状况及变压器容量de选择如下表所示：

住宅小区箱式变de配dian方案及变压器容量de选择

序号
楼号
计算负荷（kW）
计算dian流（A）
功率因数
负荷同时率
实际负荷
实际dian流
补偿后功率因数
1
19#~21#
648.16
1159
0.85
0.65
421.30
638.61
0.95
#1箱式变选择方案
1、根据负荷计算，实际运行后负荷功率为：421.3kW，负荷dian流为：638.61A；
2、依据有关变压器运行规范及规程中de规定，确保变压器安全、经济、可靠运行de条件，应选择630kVAdian力变压器做为#1箱式变de供diandian源；
3、630kVA变压器运行负荷率为66.8%。
序号
楼号
计算负荷（kW）
计算dian流（A）
功率因数
负荷同时率
实际负荷
实际dian流
补偿后功率因数
2
7#~14#、17#、23#、27#
1889
3377
0.85
0.35
661.15
1002.17
0.95
#2箱式变选择方案
1、根据负荷计算，实际运行后负荷功率为：661.15kW，负荷dian流为：1002.17A；
2、依据有关变压器运行规范及规程中de规定，确保变压器安全、经济、可靠运行de条件，应选择1000kVAdian力变压器做为#2箱式变de供diandian源；
3、1000kVA变压器运行负荷率为66.1%。
序号
楼号
计算负荷（kW）
计算dian流（A）
功率因数
负荷同时率
实际负荷
实际dian流
补偿后功率因数
3
1#~6#、15#、16#、18#、26#
2329
4163
0.85
0.35
815.15
1235.60
0.95
#3箱式变选择方案
1、根据负荷计算，实际运行后负荷功率为：815.15kW，负荷dian流为：1235.6A；
2、依据有关变压器运行规范及规程中de规定，确保变压器安全、经济、可靠运行de条件，应选择1000kVAdian力变压器做为#3箱式变de供diandian源；
3、1000kVA变压器运行负荷率为81.5%。
序号
楼号
计算负荷（kW）
计算dian流（A）
功率因数
负荷同时率
实际负荷
实际dian流
补偿后功率因数
4
22#、24#、25#
1032
1845
0.85
0.65
670.8
1016.80
0.95
#4箱式变选择方案
1、根据负荷计算，实际运行后负荷功率为：670.8kW，负荷dian流为：1016.8A；
2、依据有关变压器运行规范及规程中de规定，确保变压器安全、经济、可靠运行de条件，应选择800kVAdian力变压器做为#4箱式变de供diandian源；
3、800kVA变压器运行负荷率为83.8%。
如上表所示，本小区配dian设计共选择4台箱式变dian站工程，分别为630kVA、800kVA各1台，1000kVA共2台。箱变位置如附图6所示，均选择在小区住宅楼间de绿化带中。

3.1.2.变压器de类型选择
目前国内10kV以下配网主要采用de变压器类型有：油浸式配dian变压器S9系列配dian变压器，S11系列配dian变压器，卷铁心配dian变压器，非晶合金铁心变压器，浸渍绝缘干式变压器和环氧树脂绝缘干式变压器。
非晶合金铁心变压器是新一代de配网变压器，主要优点是空载损耗低，其空载损耗值与同容量de新S9型配dian变压器相比，可降低75%，节能效果明显。但当前此类变压器de材料主要依赖进口，所以价格较高，非晶合金铁心变压器在价格上相比S9系列变压器要高1.4~1.7倍，在dian网内并未完全推广开来，普遍设计还是使用油浸式配dian变压器S9系列配dian变压器。由于采用油浸式变压器de箱式变时，当变压器容量在800kVA及以上时，需加装重瓦斯保护装置，将使箱式变de设计变得相当复杂，不易操作，也增加了安全隐患。因此，通常变压器容量在800kVA及以上时要选择构简单，维护方便，又有防火、难燃等特点de环氧树脂绝缘干式变压器，干式变压器虽然较油浸式变压器价格高，但可以长期免维护，且不必加装重瓦斯保护装置，这两方面de特点也可以平衡变压器在价格上de差异。
综上所述，本工程所使用de四台变压器型号分别为S9-630kVA 10/0.4kV，SCB10-800kVA 10/0.4kV，SCB10-1000kVA 10/0.4kV两台。
变压器主要技术参数如下：
型号
额定容量(kVA)
一次额定dian流（A）
二次额定dian流（A）
空载损耗(W)
负载损耗(W)
阻抗dian压(%)
空载dian流(%)
S9-630/10
630
37.8
907.2
1200
6200
4.5
0.9
SCB10-800/10
800
46.2
1154.7
1400
7500
4.5
0.8
SCB10-1000/10
1000
60
1443.4
1700
10300
4.5
0.7

3.1.3.箱式变及内部设备de类型选择
国内配网主要应用de箱式变有两类：美式箱变、欧式箱变。
美式箱变是高压开关与变压器共箱结构de小型化预装式变dian站，它具有供dian可靠、安装迅速、操作方便、造价低等优点，但共箱式箱变de变压器、柜体都不方便单独拆卸，不易检修。在实际应用中，主要用在建设空间不足、地域狭窄de位置。
欧式箱变为模块化结构布局，将高压开关设备、配dian变压器和低压配dian装置三个不同de隔室内、通过dian缆或母线来实现dian气连接，所用高低压配dian装置及变压器均为常规de定型产品。外形美观大方，内部操作空间较大，安装操作比较方便，易于后期检修维护，一般为商住小区配dian工程de首选。
本工程所选用de箱式变型号为：ZBW-12型
每座箱式变箱体内配置：HXGN-12-45改型高压进线计量柜1面、HXGN-12-08改型高压出线柜1面、PGL-11型低压总柜1面、PGL-11型低压出线柜2面（出线路数按需配置）、PJL-12型低压dian容补偿柜1面。（dian气一次设备接线详见附图1~附图4）

3.2. 高、低压分线设备选择
3.2.1.高压dian缆分支箱de选择
由上述内容可知，本小区共需安装箱式变四座，高压主进线为一路，因此高压dian缆分支箱宜采用进线侧单开关型dian缆分支箱。此类新型高压dian缆分支箱为单元柜式，采用模块化复合绝缘柜，一体化充气SF6负荷开关，具有安全、易操作、进出线组合灵活de特点。在进线侧使用负荷开关，可方便实现对所有箱变高压dian源de统一控制，在不影响dian网运行de情况下对下级设备进行停dian检修，并能保障用户侧故障不会反馈至供dian局dian网中，避免故障范围扩大。高压dian缆分支箱选用长度小、dian缆排列清楚、三芯dian缆接引不需交叉de欧式dian缆分支箱。
高压dian缆分支箱选择型号为：KDF-1K-1/5型
KDF——带开关dedian缆分支箱
1K——负荷开关柜为1回路
1/5——进线1回、出线5回（4回至箱变、1回做故障备用）

3.2.2. 低压dian缆分支箱de选择
低压dian缆分支箱采用DFW-0.4kV低压dian缆分接箱，此类低压dian缆分支箱de特点是：采用预制型dian缆插器件，具有全绝缘、全密封、全防水、免维护、安全可靠。适合安装在住宅小区de环境中，位置通常选择安装在需要分支进线dian缆de楼房侧面散水上，结构紧凑、体积较小，既不会影响住宅小区de美观环境，也不会影响小区内正常交通。
3.3. 高、低压dian缆类型及截面型号选择
3.3.1.低压dian缆配置原则
dian缆路径de选择应符合下列要求：
1.应避免dian缆遭受机械性外力、过热、腐蚀等危害；
2.应便于敷设、维护；
3.应避开场地规划中de施工用地或建设用地；
4.应在满足安全条件下，使dian缆路径最短。
在住宅小区配dian工程中，dian缆主要采用直埋式敷设方式，缆外皮至地面de深度不应小于0．7m，并应在dian缆上下分别均匀铺设100mm厚de细砂或软土，并覆盖建筑用砖作为保护层。dian缆路径穿越小区主干道等可能有机动车行经de道路时，需穿铸铁保护管敷设。
10kV降压变压器de供dian半径通常设计值不大于500米，由箱变出线de低压主缆敷设至各用dian建筑，有单元进线de则需在建筑物de外墙上明设低压dian缆分支箱，与箱变de距离一般控制在30～200 m以内。低压dian缆分支箱接箱至各栋dian源箱de进户dian缆控制在25～150 m以内，设计应考虑dian缆路走捷径。

3.3.2.高压dian缆de选择
高压dian缆选用铝芯交联聚乙烯绝缘钢带铠装氯乙烯护套dian力dian缆（YJLV22 6/10kV）。
交联聚乙烯绝缘dian力dian缆具有卓越de热—机械性能，优异dedian气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市dian网、矿山和工厂de新颖dian缆。
交联聚乙烯是利用化学方法或物理方法使线型分子结构de聚乙烯转变为立体网状结构de交联聚乙烯，从而大幅度地提高了聚乙烯de热—机械性能，并保持了优异dedian气性能。
交联聚乙烯绝缘dian力dian缆导体最高额定工作温度为90℃，比纸绝缘dian缆、聚氯乙烯绝缘dian缆、聚乙烯绝缘dian缆均高，所以dian缆de载流量也进一步提高。
3.3.3.高压dian缆截面选择
依据3.1.2中变压器一次侧de额定dian流，可以确定所要选de高压dian缆截面型号：
630kVA变压器选用YJLV22-3×35高压dian缆，800kVA变压器选用YJLV22-3×50高压dian缆，1000kVA变压器选用YJLV22-3×50高压dian缆，高压侧主进线dian缆选用YJLV22-3×150高压dian缆。

3.3.4.低压dian缆de选择
低压dian力dian缆采用铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套dian力dian缆（YJV22 0.6/1kV ）。
本工程中除自行车棚照明用dian选用两芯dian缆外，其余低压dian缆均为四芯dian缆。
3.3.5.低压dian缆截面选择
低压dian力dian缆截面可根据负荷值de大小计算选择，依据有功功率计算公式：
P=√3UIcosφ
根据第二章中计算所得de负荷值，代入上式可计算出各居民楼负荷dian流值：
I=P÷（√3UIcosφ）
再从低压dian力dian缆载流量表中查得所需低压dian缆截面，考虑低压dian缆使用中热稳定影响以及线路长度造成dedian压降de情况，实际使用dedian缆截面选择必须在按需用dian流de基础上增大一到二个型号de截面。
YJV22型dian缆载流量dian压降表速查表
芯数×dian缆截面（mm2）
载流量（A）
dian压降（mV/m）
2×10
58
4.67
4×16
80
2.6
4×25
108
1.6
4×35
130
1.2
4×50
165
0.87
4×70
220
0.61
4×95
265
0.45
4×120
310
0.36
4×150
360
0.3
4×185
415
0.25
4×240
495
0.21
1. 箱式变至各分接箱及小高层低压总配dian柜de低压主dian缆截面型号选择如下表：

住宅小区主dian缆截面选择明细表

序号
起点
终点
实际负荷（kW）
功率因数
实际dian流（A）
芯数×dian缆截面（mm2）
1
1#箱变
19#、20#、21#总配dian箱
426
0.85
761.48
4×240×2条
2
2#箱变
7#楼分支箱
144
0.85
257.40
4×120
3
2#箱变
8#楼分支箱
163.2
0.85
291.72
4×150
4
2#箱变
9#楼分支箱
144
0.85
257.40
4×120
5
2#箱变
10#楼分支箱
181.12
