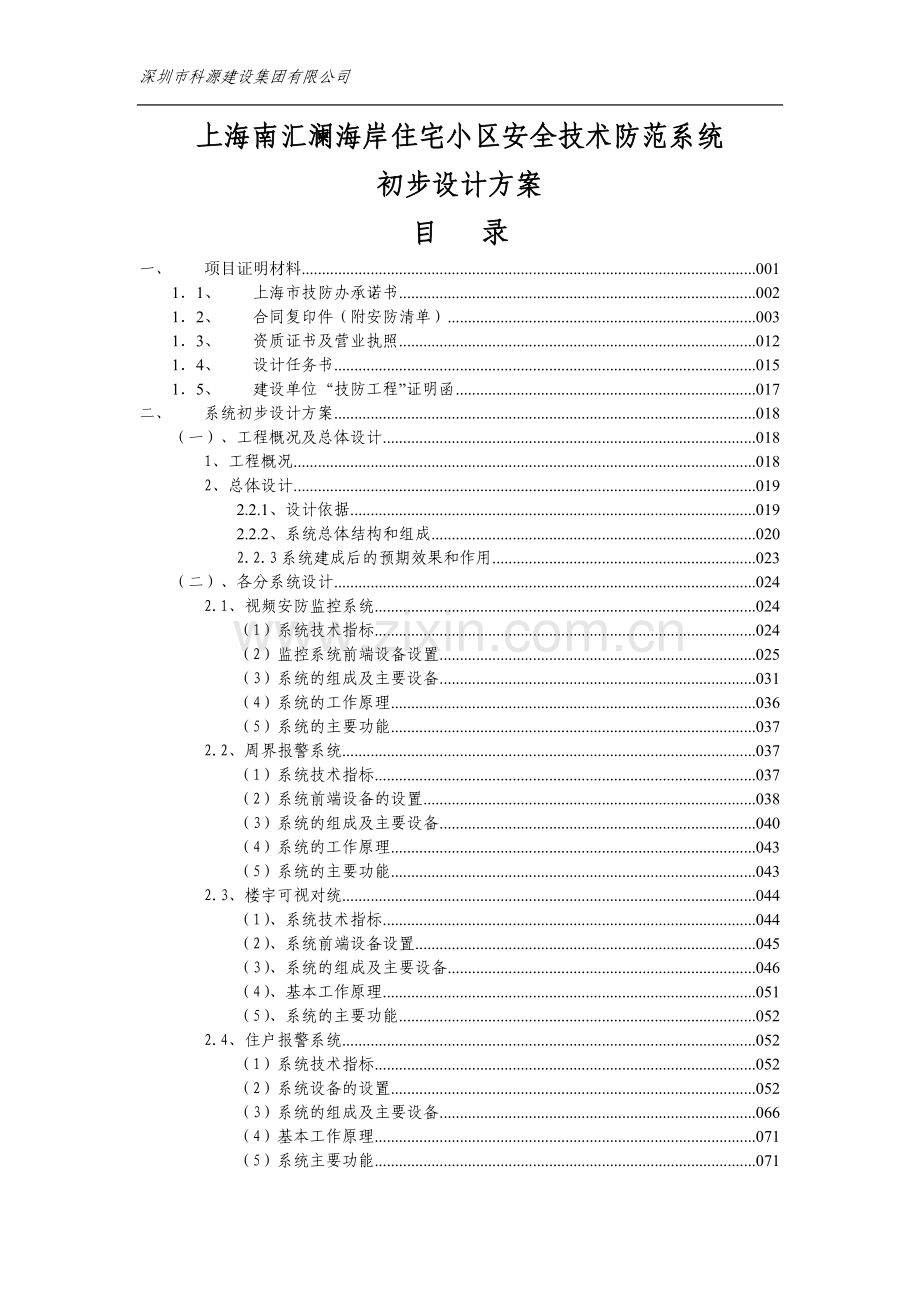

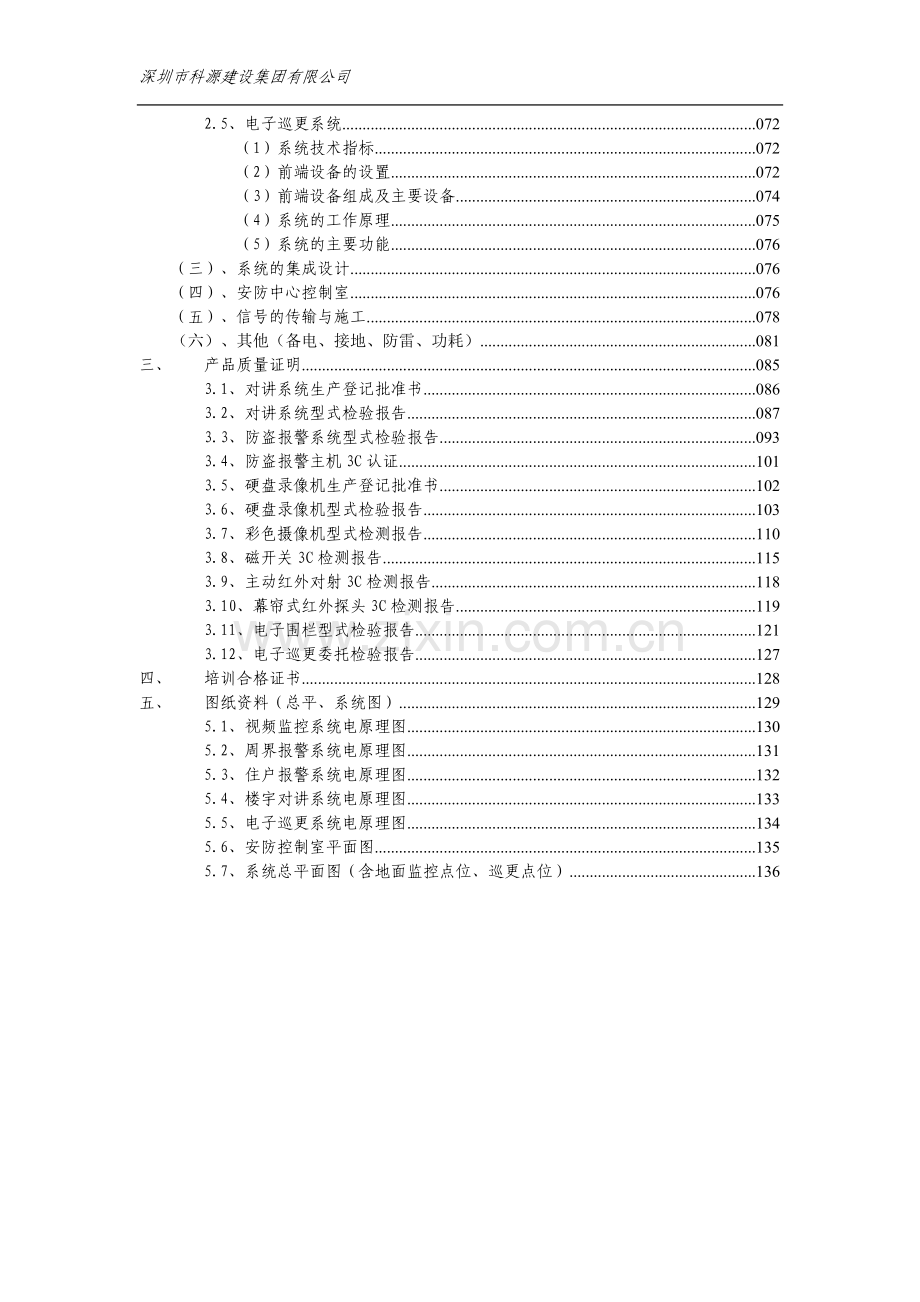

目 录
一、 项目证明材料 001
1．1、 上海市技防办承诺书 002
1．2、 合同复印件（附安防清单） 003
1．3、 资质证书及营业执照 012
1．4、 设计任务书 015
1．5、 建设单位“技防工程”证明函 017
二、 系统初步设计方案 018
（一）、工程概况及总体设计 018
1、工程概况 018
2、总体设计 019
2.2.1、设计依据 019
2.2.2、系统总体结构和组成 020
2.2.3系统建成后的预期效果和作用 023
（二）、各分系统设计 024
2.1、视频安防监控系统 024
（1）系统技术指标 024
（2）监控系统前端设备设置 025
（3）系统的组成及主要设备 031
（4）系统的工作原理 036
（5）系统的主要功能 037
2.2、周界报警系统 037
（1）系统技术指标 037
（2）系统前端设备的设置 038
（3）系统的组成及主要设备 040
（4）系统的工作原理 043
（5）系统的主要功能 043
2.3、楼宇可视对统 044
（1）、系统技术指标 044
（2）、系统前端设备设置 045
（3）、系统的组成及主要设备 046
（4）、基本工作原理 051
（5）、系统的主要功能 052
2.4、住户报警系统 052
（1）系统技术指标 052
（2）系统设备的设置 052
（3）系统的组成及主要设备 066
（4）基本工作原理 071
（5）系统主要功能 071
2.5、电子巡更系统 072
（1）系统技术指标 072
（2）前端设备的设置 072
（3）前端设备组成及主要设备 074
（4）系统的工作原理 075
（5）系统的主要功能 076
（三）、系统的集成设计 076
（四）、安防中心控制室 076
（五）、信号的传输与施工 078
（六）、其他（备电、接地、防雷、功耗） 081
三、 产品质量证明 085
3.1、对讲系统生产登记批准书 086
3.2、对讲系统型式检验报告 087
3.3、防盗报警系统型式检验报告 093
3.4、防盗报警主机3C认证 101
3.5、硬盘录像机生产登记批准书 102
3.6、硬盘录像机型式检验报告 103
3.7、彩色摄像机型式检测报告 110
3.8、磁开关3C检测报告 115
3.9、主动红外对射3C检测报告 118
3.10、幕帘式红外探头3C检测报告 119
3.11、电子围栏型式检验报告 121
3.12、电子巡更委托检验报告 127
四、 培训合格证书 128
五、 图纸资料（总平、系统图） 129
5.1、视频监控系统电原理图 130
5.2、周界报警系统电原理图 131
5.3、住户报警系统电原理图 132
5.4、楼宇对讲系统电原理图 133
5.5、电子巡更系统电原理图 134
5.6、安防控制室平面图 135
5.7、系统总平面图（含地面监控点位、巡更点位） 136

上海市浦东新区上海玫瑰苑住宅小区
安全技术防范系统初步设计方案
一、 项目证明材料
1．1、 上海市技防办承诺书
1．2、 合同复印件（附安防清单）
1．3、 资质证书及营业执照
1．4、 设计任务书
1．5、 建设单位“技防工程”证明函

二、 系统初步设计方案
（一）、工程概况及总体设计
1、工程概况
上海南汇澜溪岸城项目处于南汇区惠南镇拱极路，澜溪岸城项目占地面积11.51万平方米，计容积率建筑面积22.61万平方米，住宅部分112304平方米，地下面积65296平方米，计划总住户1408户，是集住宅、商业、办公、酒店的高尚社区综合项目。
该项目一期开发1-10#、20#楼，其中1-8#楼为4+1层多层花园洋房，一楼带有地下储藏室、顶层为跃式户型，1#楼、3 #楼、5#楼、7#楼各有两个单元，1梯2户。2#楼、4 #楼、6#楼、8#楼各有三个单元，1梯2户。9-10#楼为11层高层住宅，地下层联通地下停车场，并设置有通往单元楼栋的电梯厅，每栋四个单元，1梯2户。1-10#每栋楼每单元均设置有电梯，并建有电梯前庭。20#楼为12层经济型酒店。
整个小区北面有河道穿过，东、西、南面有市政道路，一期共有19个单元，312户，一个主要人行出入口，一个次出入口，公共区域设有公共停车位，主出入口配置一进一出的停车场管理系统。一个消防出入口兼园区车辆出入口，两条环形附车道，一条环绕着7#、8#；楼另一条环绕1#、2#楼。3#、4#、5#、6#、楼中心为小区中心广场，并且穿行一条休闲主道。四周有绿地并且有围墙与其它范围隔开。

2、总体设计
2.2.1、设计依据
本系统依照中华人民共和国公安安全行业标准和上海市公安局技防办关于小区安防系统的有关规定、以及该小区的相关施工图纸，并结合各类产品系统技术标准、参数而进行深化设计。
《智能化建筑设计标准》GB/T50314-2000
《智能建筑弱电工程设计施工图集》97X700
《民用建筑电器设计规范》JGJ/T16-92
《安全防范系统通用图形符号》（GA／T74-94）
《安全防范工程费用估算编制办法》（GA／T70-94）
《安全防范系统行业标准》GA/T70-94
《安全防范工程程序与要求》GA/T75-94
《安全防范工程技术规范》GB50348-2004
《国际综合布线系统标准》ISO/IEC 11801
《民用闭路监视电视系统工程设计规范》GB/50198-94
《电子计算机机房设计规范》GB50174-93
《计算机站场地技术条件》（GB2887-89）
《计算机软件质量保证及配置管理计划规范》（GB/T12504-12505-90）
《楼宇对讲电控防盗门通用技术条件》
《建筑和建筑群综合布线系统工程验收规范》GB/T50312-2000
《安全防范验收规则》GA308-2001
《电气装置安装工程接地装置施工及验收规范》GB50169-92
《住宅小区安全技术防范系统要求补充规定的通知》沪公技防（2007）003号；
《住宅小区户型图、平面图》及开发商相关要求；
《上海深圳长城地产有限公司设计任务书；
《现场勘察情况。
2.2.2、系统总体结构和组成
1）、方案的总体设计情况
本方案的设计理念是，在小区的周界围墙采用周界电子围栏报警系统；在小区人行出入口设围墙机，对出入小区人员的身份做第一确认；在小区的出入口，小区主干道，景观广场，中心绿地、并配合保安电子巡更系统（人防），对小区的公共场所成每二道防线；在住宅楼设有可视对讲系统和住户室内设防盗报警系统，此为所设的第三道防线。
2）、方案的结构和组成
1）、系统的组成
A、视频安防监控系统；
B、周界报警（电子围栏）系统；
C、可视访客对讲系统；
D、住户报警系统；
E、保安电子巡更系统；
2)、系统的结构
A、闭路电视监控系统
前 端：
系统前端采用1/3“ 彩色枪式摄像机44台，彩色半球摄像机27台，智能一体化球机6台，合计77台摄象机对小区进行全方位24小时实时监控。彩色枪式摄像机的分别分布在小区每个出入口、人车混行主干道、小区地面停车场、地下层电梯前厅、主要干道等地；彩色半球摄像机主要设置在电梯矫箱及各公共设备间；在小区的休闲广场、北面河道沿岸共设置4个智能高速球机；小区的地下车库主要路口共设置2个智能高速球机；在小区安防控制中心、地下层各主要设备间各安装1个彩色专用摄像机。
2.2.3系统建成后的预期效果和作用
系统建成后形成三道防线，即：
第一道防线：小区的周界报警系统是对入侵情况的发生进行预警，配合人防（小区保安人员）根据预设的防区及时到位进行巡查。达到在第一时间发现并巡查警情。
第二道防线：主要是对小区的人员进行适时监视，尤其是对行为有异常的人重点监视，并可配合人防（小区保安人员）对事件进行调查。另外在紧急事件发生后为公安部门留有可供侦察的图像。
第三道防线：对进入单元楼的客人进行二次确认，对非法进入的入侵行为可响应报警，住户如感觉危险也可以主动报警。

系统建成后具有以下特性：
1） 系统的可靠性： 选用的设备为行业中知名品牌，在其它类似的项目中被多次使用，且口碑良好，并运行稳定可靠。
2） 系统的先进性：系统的设计应尽可能考虑到前瞻性，与发展的主流思路相一致。选用设备的品牌公司具有不断创新趋势，一旦有成熟新产品上市，可随意更新换代，以提高系统的先进性；
3） 系统的实用性：系统设计应充分考虑项目的性质，系统框架结构合理，功能实用，操作简便，应体现人性化特点；
4） 系统的可扩展性：系统应采用单元化设计，在有需求时可通过扩展模块来解决系统的容量。
（二）、各分系统设计
2.1、视频安防监控系统
2.1.1、系统技术指标
复合视频信号幅度： 1.0 +0.3 Vp-p
彩色电视水平清晰度：480 线；
图像等级： 不低于4级；
灰度等级： 不低于8级；
信噪比：大于或等于37db;
2.1.2、监控系统前端设备设置
1）、摄像机位置设置
根据澜溪岸城小区的实际情况，按照标准要求，并结合开发商的管理要求。摄像机的设置重点在：小区人行、车行出入口，小区主干道、小区中心绿地、电梯桥箱内、单元门厅和小区安防控制中心管理机房。
在位于观海路小区五号楼与三号楼之间有一个主人行出入口为一号出入口，出入口门宽度为6米左右，为保证监控图像能清晰显示出入行人员的脸部特征，人的脸部画面占监视屏幕的1/60，且监控范围没有肓区的要求，工程实施时在距离小区出入口8米处，立杆安装两台焦距为：3-8mm、高度为2.8米的摄像机，二台摄像机安装朝向统一向外，监看进入小区的活动目标.
在位于小区2号楼与规化中的24号楼之间有一个小区人行出入口，为二号出入口，宽度约6米左右，在工程实施时在距离小区出入口5米处，立杆安装两台焦距为：3-8mm、高度为2.8米的摄像机，摄像机安装朝向统一向外，监看进入小区的活动目标。
在小区7号楼靠观海路主干道上的立杆上安装了2台，焦距为6-12mm，高度为2.8米的摄像机，监看小区主要道口处人员的行为特征和车辆类型及流向。位于小区9号和10号楼两侧主干道拐弯处分别安装一台一体化球机主要监视该区域的车辆和人员行为特征。在小区中心绿地有景观处分别安装了2台一体化球机来监视该区域的人员行为特征等。
在小区每个单元电梯桥箱内安装了2.8mm半球摄像机共计27台，主要监看电梯内的人员行为。单元门厅内安装了焦距为3-8mm的摄像机共计31台。主要监看单元出入人员的行为及物品。
在安防控制中心安装了一个半球摄像机，监看中心控制室的人员活动情况并录像。
安装于室外的摄像机统一使用自动光圈，摄像机的立杆的选用注意牢固，避免风力引起立杆或者支架晃动，影响图像质量。
2、灯光布置
为提高夜间监控图像的质量在监视区域设置了灯光在主人行车行出入口设置了用于看清车辆牌照的聚光灯避免光线散射到驾驶员影响到车辆正常行驶，光线设置方向应顺着摄像机捕捉图像的方向避免逆光，光线强度应满足摄像机对光照度的要求。
涉及主干道路的监控，在道路一侧应适当配置灯光，但必须避免光线影响到住户。
3、摄像机镜头的配置原则
一般摄像机的安装位置距离目标监视区域7米以内，采用3.5mm-8mm镜头，摄像机安装位置距离目标监视区域8-15米，采用6-12mm镜头，摄像机的安装位置距离目标监视区域15-30米，采用5-50mm镜头；在电梯轿厢内目标监视区域小于3米，摄像机采用的是2.5mm镜头，系统设计选用手动变焦镜头可灵活调整目标，监视区域图像的有效画面，便于系统调试人员根据现场实际情况合理调整，同时也扩大了摄像机安装位置的选择，不一定局限于很小的范围。
4、摄像机镜头光圈选用原则：环境光线变化较大的场合选用自动光圈镜头。例如：室外安装的摄像机及光线变化较大的室内；而环境光线变化的场合(基本恒定)则选用手动光圈例如：室内灯光常开的场所安装的摄像机。
5、摄像机的安装
摄像机的安装高度应适当（室外3米左右，室内2.5米左右）应避免严重的俯视而影响图像质量，立杆、支撑杆应安装牢固，避免风力引起晃动，影响图像质量；摄像机信号及电源的引线应做防水处理，避免环境对设备寿命的影响，室外摄像机应安装防雷模块避免摄像机遭受雷击。摄像机安装指向与监视目标形成的垂直夹角一般不宜大于30度，与监视目标正面方向的水平夹角一般不宜大于45度。
摄像机的前端设备布置表

空
白
3页

2.1.3、系统的组成及主要设备
1）系统的组成
系统由前端摄像机、控制设备、显示设备和图像存储设备所组成。

A、前端设备
系统前端采用1/3“ 彩色枪式摄像机44台，彩色半球摄像机27台，智能一体化球机6台，合计77台摄象机对小区进行全方位24小时实时监控。彩色枪式摄像机的分别分布在小区每个出入口、人车混行主干道、小区地面停车场、地下层电梯前庭、主要干道等地；彩色半球摄像机主要设置在电梯矫箱及各公共设备间；在小区的休闲广场、北面河道沿岸共设置4个一体化高速球机；小区的地下车库主要路口共设置2个一体化高速球机；在小区安防控制中心、地下层各主要设备间各安装1个彩色专用摄像机。
B、系统的传输
前端摄像机，根据距离的远近采用不同规格的线缆，设计原则是：距离小于300米，采用SYV75-5；300米到500米之间采用SYV75-7的线缆；距离超过500米采用SYV75-9或者光纤。中心机房位于10号楼负一层，例两个出入口具体核算如下表：

编号
安装位置
估算距离
（米）
传输线路
SYV75-9
SYV75-7
SYV75-5
光纤
CC1
1号出入口
100

100

CC2
1号出入口
100

100

CC3
2号出入口
60

60

CC4
2号出入口
120

120

表：2.1.3
C、控制设备
采用16路嵌入式数字硬盘录像机、中型视频矩阵、报警主机、键盘和画面分割器组合，实现对图像的录像和监视分离，既避免误操作会影响硬盘录像机的录像状态，又能提高实时监控的有效性。
D、显示设备
系统采用屏闪≥60HZ逐行扫描21寸三星品牌的监视器12台对监控系统进行显示。
E、图像存储
采用嵌入式数字16路硬盘录像机，并配有保存10天以上录像容量的硬盘。
F、图像存储容量
按250M/小时计算，并确保10天图像存储。250/1000*24*16*10=960G，每台硬盘录像机需要配置3块320G的硬盘.
1）系统主要设备的技术参数
A、数字硬盘录像机
海康威视
产品概述：海康威视第三代嵌入式网络硬盘录像机（无音频）DRV；
视频压缩标准：H.264 ;DSP处理器主CPU,嵌入式MPU处理器操作系统;，16个视频输入通道，16路视频环通输出；1个主口视频输出；4路副口视频矩阵输出；两路同步回放；1路本地预览输出，标准BNC接口； 1路本地预览输出，标准VGA接口； 4/9/16路视频环通输出，标准BNC接口；本地备份：USB1.1标准接口（前面板）；串行接口：1个RS-232，RJ45型接口；网络接口：1个，RJ45型接口。
B、彩色摄像机
三星

硬件性能
产品类型
模拟摄像机
产品外形
枪式
成像色彩
纠错彩色
其他参数
成像器件
纠错1/3英寸SuperHAD IT CCD
最低照度
纠错0.12Lux
水平清晰度
纠错600TVL
电子快门
纠错1/50-1/10000秒
摄像机性能
纠错自适应数字降噪功能(3D + 2D)；摄像头类型:彩色
信噪比
纠错52dB
视频输出
纠错VBS 1.0Vp-p
电源电压
纠错24VAC±10%/12VDC±10%
电源功率
2.3W
外观参数
产品尺寸
纠错64×58×129.2mm
产品重量
530g
C彩色半球
三星

硬件性能
产品类型
纠错模拟摄像机
产品外形
纠错半球
其他参数
成像器件
纠错1/3英寸Sony SuperHAD IT CCD
镜头
f=2.8mm，固定光圈镜头
最低照度
纠错0.075 Lux
水平清晰度
纠错600TVL
信噪比
纠错52dB
视频输出
1.0V p-p
电源电压
纠错12 V DC
外观参数
产品尺寸
85×54mm
产品重量
纠错120g
环境参数
环境温度
-10-50℃

D、高速智能球机

基本参数
安防监控类型
智能快球型摄像机

安防监控性能
1/4英寸Super-HAD IT CCD,600线，25x(f=3.4~85mm) 光学 &16x(0.1step) 数字变焦 。最低照度：彩色0.001 Lux ，黑白 0.0001 Lux ，0~360o 水平连续旋转, -6~186o 垂直 (数字翻转)

输入输出
视频输出
VBS 1.0Vp-p

通讯接口
RS485/RS422

电力规格
电源电压
AC 24V

功率
16W/47W(含散热风扇&加热器)

外观参数
外形尺寸
228×256mm

产品重量
3.0Kg

E、镜 头
规格：1/3型
接口：CS型接口
焦点距离：3.0-8.0mm
光圈范围：1.0-360
视角：1/3型 WIDe 91°×67°　Tele　36°×27°
动作电压：Open 4V/Close 0.5V
超宽动态范围：获得最高照明度的相对孔径达F/1.0，而最小光圈可达F/360，实现了超宽动态范围。从夜晚光线不足的情况到正午强光的室外， PIDt都可以进行正常的监视。
使用非球面镜片获得高画质：由于使用了非球面镜片，可以在全域实现高解像、高对比度。
f=8mm，因而本镜头的倍率增至2.67倍。
F、矩 阵
设备特性：
单机最大128台摄像机和32台监视器系统时间、日期、运行状态、摄像机标题屏幕显示。键盘口令输入 优先级操作系统可分区 管理系统安全视频切换、音频切换、报警控制三位一体，控制恒速或变速云台/控制电动镜头，警后联动视频切换、音频切换 自动录像，RS-485通讯 RS-422通讯 RS-232通讯，强大网络控制功能
MV3128V10L
系统部件介绍
操作软件控制整个矩阵系统。包括3个RS-485数据端口，1个RS-232数据端口。每块视频输入模块提供16路视频输入。视频输出模块VOM：
每块视频输出模块提供16路视频输出。每块音频输入模块提供16路音频输入，每块音频输出模块提供16路音频输出。

视频安防监控系统设备清单
序号
设备名称
品 牌
规格型号
单位
数量
单价
总价（元）
1
彩色低照度摄像机
三星
SCC-B1331P
台
44
1550.00
68200.00
2
3-8mm自动光圈镜头
腾龙
13VG308AS
个
44
350.00
15400.00
3
半球型彩色摄像机
三星
SCC-B5223P
台
27
1500.00
40500.00
4
彩色智能高速球
三星
SCC-C7413P
台
6
9500.00
57000.00
5
中型矩阵主机
盟威
MV3128V10L
台
1
33000.00
33000.00
6
矩阵分控键盘
盟威
MV2882
台
1
2800.00
2800.00
7
485码分配器
盟威
MV2411
个
1
1500.00
1500.00
8
16路数字硬盘录像机
海康
DS-8116HF-S
台
5
14000.00
70000.00
9
DVR专用硬盘
希捷
1T/7200转
个
10
800.00
8000.00
10
21″彩色监视器
三星
SMC-215P
台
12
2200.00
26400.00
11
交换机
D-LINK
DES-1016A
台
1
1200.00
1200.00
12
视频监控软件
海康

套
1
5000.00
5000.00
13
摄像机专用电源
国产
DC12V/1A
个
71
25.00
1775.00
14
高速球机专用电源
国产
AC24V/2A
个
6
80.00
480.00
15
摄像机支架及防护罩
国产

套
44
180.00
7920.00
16
高速球机支架
国产

个
6
350.00
2100.00
17
室外摄像机立柱
定做
3-4米(含基础)
个
10
1100.00
11000.00
18
室外摄像机防水箱
定做

个
10
200.00
2000.00
19
B类电源电涌保护器（建筑三相电）
HALO
PS-B385/4
套
1
1800.00
1800.00
20
C类电源电涌保护器（机房单相电）
HALO
PS-C275/2
套
8
800.00
6400.00
21
D类电源电涌保护器
HALO
PS-D220
套
11
600.00
6600.00
22
16路视频信号电涌保护器
HALO
S1/BNC-VIDEO-16
套
1
1800.00
1800.00
23
控制信号电涌保护器
HALO
S5/T2-HF
套
1
300.00
300.00
24
二合一电涌保护器
HALO
CB2/PS220-CCTV
套
6
450.00
2700.00
25
三合一电涌保护器
HALO
CB3/PS220-CCTV
套
4
550.00
2200.00
26
室外补光灯
PHLIPS
300-500W
套
4
400.00
1600.00
27
视频线
国产
SYV75-5/128P
米
12000
3.30
39600.00
28
电源线
国产
RVV2*1.0
米
4000
2.50
10000.00
29
控制线
国产
RVVP2*1.0
米
1500
5.00
7500.00
30
电源线
国产
RVV3*2.5
米
1000
8.50
8500.00
31
电梯专用视频线
国产

米
8000
5.50
44000.00

2.1.4、系统的工作原理
前端摄像机捕捉到的图像，经线路先传输到视频分配器，视频分配器将一路输出到硬盘录机上一路输出到矩阵，在硬盘录像机上对图像信号进行存储，并通过矩阵后在彩色显示器和的彩色监视器上显示被捕捉的实时图像。
视频监控系统电原理图请参照 页。
2.1.5、系统的主要功能
1）、通过安装Cc1- Cc6路摄像机分别对小区两个出入口和小区主干道进行实施图像显示和记录；
2）通过CY1-CY4路球机对中心绿地景观进行更大的范围监视，并对图像进行实时显示和记录；
3）通过CC7-CC12\CY5-CY6路摄像机对小区地下车库的图像进行显示和记录；
4）通过CC13-CC43路摄像机对小区单元门厅图像进行显示和记录；
5）、通过CH1-CH27路摄像机对小区单元电梯进行图像显示和记录；
6）、通过CC44路摄像机对安防中心进行图像显示记录
6）、所有图像可以通过矩阵切换器进行单幅全屏放大显示；
7）、通过硬盘录像机对所有记录图像进行回放，录像资料保存时间不小于10天。
2.2、周界报警系统
（1）系统技术指标
储存能量：1.5—5J；
输出电压：5000—8000V；
脉冲间隔：大于1秒；
电 流：60—120mA；
A、供电电源
1.1 交流220V±10%，50HZ，约15W
B、输出特性
2.1 脉冲幅度：（负载1MΩ时）：≤5kV （根据用户要求可以变更）
2.2 脉冲持续时间：≤0.1s
2.3 脉冲间隔：≥0.75s
2.4 每个脉冲最大电量：2.5mc.
2.5 每个脉冲最大能量：5.0J
2.6 脉冲电流峰值（负载500Ω时）：≤10A
2.7 输出电流瞬间值（负载500Ω时）：1.5ms以上时小于300mA
2.8 脉冲续流平均有效值（负载500Ω时）：小于0.7mA
（2）系统前端设备的设置
小区北面近临河道，东、西、南三面围墙，根据上海技防电子围栏70米/防区的要求，将一期范围初步规划为9个防区，次出入口等地辅助安装红外对射予以补充，共10个防区。
系统前端设备布置表
序号
防区编号
设备名称
使用距离（米）
周界区域
1
防区1
电子围栏
80
拱极路围墙上
2
防区2
电子围栏
80
听潮路围墙上
3
防区3
电子围栏
80
听潮路围墙上
4
防区4
电子围栏
100
拱北路围墙上
5
防区5
电子围栏
100
拱北路围墙上
6
防区6
电子围栏
80
二期用地围墙上
7
防区7
主动红外
40
小区次入口
2）、项目周边情况
小区东南为市政规划道路，有围墙封堵，西北面是二期用地围墙上封堵。
3）、电子围栏的结构安装
机械部件包括钢丝绳和安装、固定、支撑以及收紧钢丝装置，如支架、受力杆、支撑杆、弹簧等。
（3）系统的组成及主要设备
电子围栏防护报警系统主要由电子围栏防护器主机和带脉冲高压信号的周界前端两部分组成。其中防护器是电子围栏防护报警系统的控制器，是系统防护、检测和报警控制中枢；周界前端指外围防区的电子围栏部分，其与防护控制器连接。
C、控制主机
一键设、防撤,防旁路设置、,临时旁路, 防区设置密码设置,报警记录等,最多能控制20个控制器。
D、工作（含管理软件）
对系统进行分区管理、报警信息进行管理，包括系统的布撤防状态查询和报警信息的历史查询，信息管理的内容包含报警发生的区域（通过防区识别）和发生的时间。系统一旦接到信号，即警号响应，电子地图上显出去具体位置。
E、打印机
将查询的出的报警资料打印出来。
2）主要设备技术参数
1）、 防区控制器，对系统进行分区管理；
低压脉冲： 1.5/1.6/1.7/1.8/1.9KV
脉冲超过 300mA的持续时间＜1.5ms
脉冲电流峰值 ≤10A
脉冲最大能量 ≤5J
专利的触网探测技术电子围栏真正实现、短路、断路多种报警模式。
先进的差电压输出功能：周界每条线都有电击，相邻线之间有电压差，使周界围栏无懈可击。
误报率极低，先进的报警原理，克服了红外、微波、静电感应等的技术缺陷，周界各种绝缘子均为防水设计，加大爬电距离，保证系统在能报警的同时，不受气候、地形等环境的影响。
无盲区、无死角，周界围栏可随地形的起伏架设，大门口、拐角均可安装。高低压探测模式：用户可以根据不同的需求自由切换模式，高压模式可以产生峰值为4/5/6/7/8KV 五级脉冲高压，低压模式可以产生峰值为1.5/1.6/1.7/1.8/1.9KV五级脉冲低压。可以在白天或有人员在围栏附近作业进切换到低压模式，这使前端围栏的脉冲打击力度更小，如果夜间或安全警惕较高时，可以恢复到脉冲峰值为4000～8000V的高压脉冲模式。围栏控制器有常开/常闭、DC12V、RS485等联动功能。围栏控制器面板上有5个LED灯，分别显示出供电电源、布撤防、短路、断线各种状态。围栏控制器可以配备DC12V4AH 蓄电池，可以在220V掉电后继续正常工作。
周界报警系统设备清单
序号
设备名称
品牌
规格型号
单位
数量
单价
总价（元）
1
高压区域控制器
以色列GM
1H1L1E
台
2
18000.00
36000.00
2
多防区控制器
以色列GM
4L4E
台
2
15000.00
30000.00
3
避雷器
以色列
LA
个
2
1300.00
2600.00
4
稳压电源
顺振

个
2
400.00
800.00
5
集成控制箱
上海
JCB
个
2
1500.00
3000.00
6
不锈钢合金线
国标
HTG2.0
米
1500
5.00
7500.00
7
受力柱GS
顺振
HTG30
个
30
50.00
1500.00
8
玻璃钢中间柱
顺振
FG9.5
个
130
45.00
5850.00
9
中间杆挂线件
顺振
SY-001
根
850
6.00
5100.00
10
终端绝缘子
顺振

个
220
12.00
2640.00
11
固定夹
顺振

个
220
6.00
1320.00
12
紧线器
1个/柱/线
GR
个
110
35.00
3850.00
13
角柱线夹
2个/柱/线
FLC2.0
米
200
4.00
800.00
14
HT双绝缘高压线
顺振
HT100
米
800
16.00
12800.00
15
声光报警器
个

个
2
120.00
240.00
16
警示牌
60米/个

个
60
10.00
600.00
17
安装角连接件
国产
定制
个
30
10.00
300.00
18
安装中间连接件
国产
定制
套
130
15.00
1950.00
19
主动红外对射
ALEPH
ABT-30XD
对
1
600.00
600.00
20
红外对射支架
定做

对
1
150.00
150.00
21
总线模块
稳普

个
10
1000.00
10000.00
22
设备电源
稳普
24V/5A
个
10
250.00
2500.00
23
警号
稳普
ES626
个
1
120.00
120.00
24
系统软件
稳普
Ver3.1
套
1
6000.00
6000.00
25
模拟显示屏
稳普
KM2000
个
1
5000.00
5000.00
26
报警主机
稳普
WIN-3000C
台
1
1800.00
1800.00
27
信号线
国产
RVSP2*1.5
米
1000
5.00
5000.00
28
电源线
国产
RVV2*1.0
米
400
2.50
1000.00
29
电源线
国产
RVV3*2.5
米
600
8.50
5100.00
30
控制线
国产
RVV4*1.0
米
400
4.50
1800.00
31
PVC管
国产
￠32
米
1200
4.00
4800.00

（4）系统的工作原理
。系统由前端、传输、中心三部分组成，阻挡威慑与多功能报警有效结合，当电子围栏被剪断或短路时，中心报警主机会点亮.表示围栏有警情发生，如果相应位置则报警警铃鸣响、警灯闪动，键盘显示相应报警防区，系统软件中电子地图显示报警位置、防区、性质等信息。否则由键盘显示相应防区有预报警状如树枝遮挡红外对射或大雨造成围栏误报等信息，此时可由保安相关人员通过赴现场确认处理。主动红外对射探测器是以单片机技术为基础,采用多束主动红外线探测的工作原理,再辅以光学系统,防范一个平面，红外探测器是依靠被动的吸收热能动物活动时身体散发出的红外热能进行报警，管理中心对探测器进行分区管理，使得保安人员能够第一时间到达报警点，通过联动模块启动对应的摄像机进行摄像，同时管理中心的警号响应。
传给其他的安防设备。系统结构示意图如下：

（5）系统的主要功能
5.1脉冲电子围墙、围拦由带电脉冲的电子缆线组成。电子缆线产生的非致命脉冲电压能有效阻挡入侵者非法入侵。并把入侵信号发送到安全部门监视器。它打破了传统的围墙，如砖墙\
栅栏、铁丝网等，将阻挡、报警和监视三大功能系统地结合在一起。
5.2有形界墙——GM1H1L1E型电子网由电子导线、挂线柱、角柱和紧线器等构成，附加在现有的围墙、围栏上或自立式安装，形成完整的有形界墙，使安防区域有明确的分界。
5.3电子阻挡——5000~8000V电子缆线产生的脉冲电压能有效阻挡入侵者，主动对入侵企图作出反击，延迟入侵时间，并且不伤害人的生命。
5.4 监视和报警——当入侵者触碰或破坏电子网（短路或断路）时，系统会及时发出警报和指示报警区域。系统可以和中心监视、安防管理系统联动，还可以与其他报警、监视产品配套使用。
5.5 有效阻挡和及时报警——电子网的阻挡和报警主动对入侵企图作出反击，在入侵者入侵之前，就及时报警，这为捕获入侵者、保证财产安全提供了可靠的防范和捕捉的时间。
5.6 可靠的安全和良好的报警——电子网采用低能量（5焦耳）、低频率（60次/分）脉冲，有人一旦触碰，犹如电棍触击，不会造成生命伤害。脉冲每分钟60次扫描，一旦系统短路或断路时，监控器及时发出报警信号。
5.7 最低误报率——电子网基本不受气候影响，比如在雾天、风沙天、雨雪天等，系统仍能维持最高报警值。系统连续工作，采用UPS以保证在外界停电时继续工作。
5.8安装——可根据用户要求和不同的地理环境、地理条件/安全等级要求进行系统设计和安装，并可和其他安防产品、中心监控系统配套使用。

2.3、楼宇可视对统
（1）、系统技术指标
应答和主呼通道音频：350Hz-30000+HzdB;
应答和主呼通道谐波失真 小于等于5%；
应答通道信噪比：大于35%；
主呼通道信噪比：大于40%；
应答通道输出功率：大于100mW;
主呼通道输出功率：大于等于5mW;
彩色电视信号水平清晰度：大于300TVL
振铃声压：大于70dB;
（2）、系统前端设备设置
1）、住户室内分机
住户的设计原则：在每户设有一部彩色可视对讲分机（312个）;1-8号楼每个单元的地下层和跃层设有非可视分机（76个），
2）、围墙机（副管理机）
小区出入口围墙机的设计原则：在小区的3号至5号楼之间的主出入口置一个围墙机。
3）、门前机
门前机的设计原则是：在每单元1层门口装有一部彩色夜视功能的门口机，9号、10号楼每单元负一层装有一台彩色夜色功能的门口机（35个)。
4）、设备安装
住户室内对讲分机的安装要充分考虑人性化美观，室内对讲分机的安装高度1.5米，户外门前机中心安装中心高度为1.5米安装在单元进户口。
5）、电控锁
根据业主的
