某宾馆消防工程设计.doc

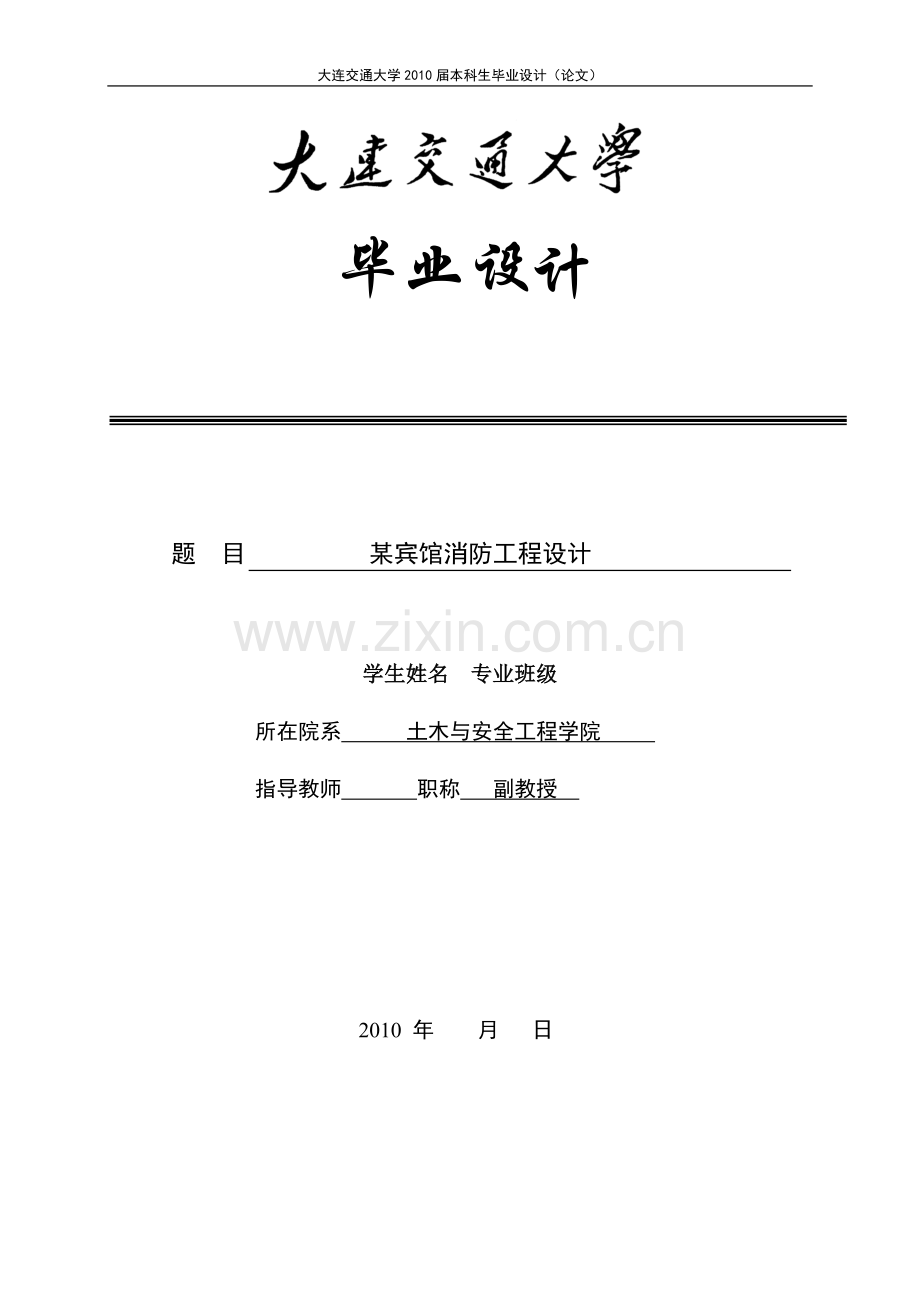

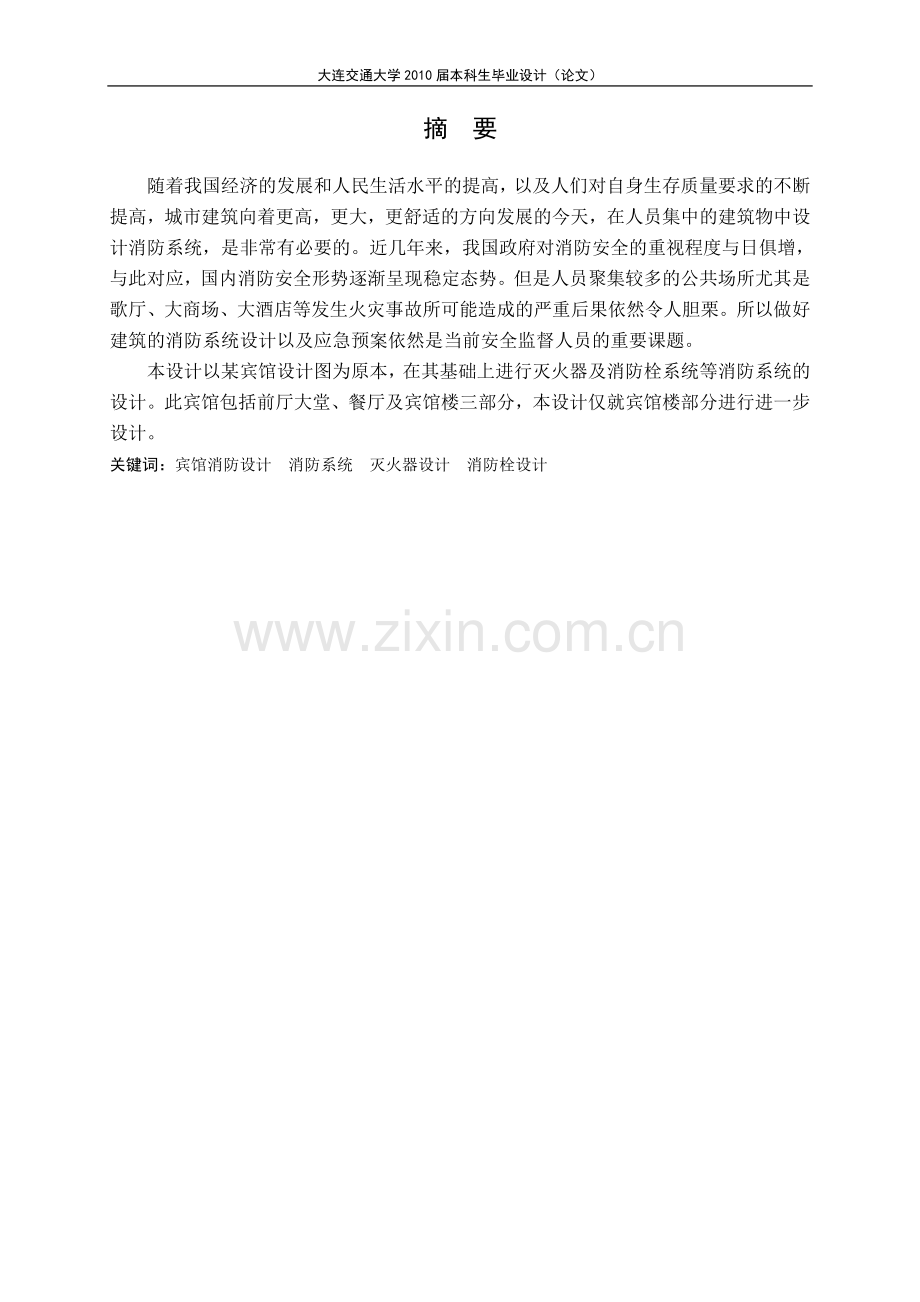

大连交通大学2010届本科生毕业设计（论文）毕业设计题 目 某宾馆消防工程设计学生姓名 专业班级 所在院系 土木与安全工程学院 指导教师 职称 副教授 2010 年 月 日摘 要随着我国经济的发展和人民生活水平的提高，以及人们对自身生存质量要求的不断提高，城市建筑向着更高，更大，更舒适的方向发展的今天，在人员集中的建筑物中设计消防系统，是非常有必要的。近几年来，我国政府对消防安全的重视程度与日俱增，与此对应，国内消防安全形势逐渐呈现稳定态势。但是人员聚集较多的公共场所尤其是歌厅、大商场、大酒店等发生火灾事故所可能造成的严重后果依然令人胆栗。所以做好建筑的消防系统设计以及应急预案依然是当前安全监督人员的重要课题。本设计以某宾馆设计图为原本，在其基础上进行灭火器及消防栓系统等消防系统的设计。此宾馆包括前厅大堂、餐厅及宾馆楼三部分，本设计仅就宾馆楼部分进行进一步设计。关键词：宾馆消防设计 消防系统 灭火器设计 消防栓设计ABSTRACTWith the development of Chinas economy and improvement of peoples living standards and life quality and the personal increasing requirements, the urban buildings advance toward a higher, larger, more comfortable direction today and a fire system is necessary to be designed in a building. In recent years, the Chinese Government takes more and more attention on fire safety, and the domestic fire safety keeps a stable circumstance. However, in some public places, especially karaoke bars, shopping malls, big hotels, the consequence of the accidents still troubles us. So designing a fine fire systems and formulate an emergency plan is still an important issue for safety supervisors. The paper is based on the design sketch of a hotel, designs the fire extinguishers system and fire hydrant system. The hotel contains three Parts: vestibule, restaurant and rooms. The paper only takes the room part for further design.Key words: fire design for hotel; fire engineering system; extinguisher design; hydrant system design目 录第一章 消防设计及工程简介11.1消防设计简介11.1.1设计消防系统的必要性11.1.2设计消防系统的可行性11.1.3具体设计方法的讨论21.2 工程简介3第二章 灭火器设计42.1灭火器的作用42.2设计计算42.3设计的主要依据52.3.1民用建筑的火灾危险等级52.3.2火灾种类52.3.3 灭火器相关依据52.4 灭火器设计的方法和内容72.4.1配置设计计算单元的划分72.4.2单元保护面积72.4.3灭火器配置场所的灭火级别72.4.4设置点灭火器配置数量8第三章 消火栓设计93.1室内消火栓的设置范围93.2消火栓用水量93.3消火栓相关设施113.3.1消防水压113.3.2消防水池123.3.3消防水箱及其计算123.3.4消防水泵153.3.5消防水泵接合器布置要求153.4室外消火栓153.5室内消火栓给水管道16谢 辞17参考文献18第一章 消防设计及工程简介1.1消防设计简介1.1.1设计消防系统的必要性1.随着人们生活水平的提高，家庭中的电器用品越来越多；装修档次越来越高；气体能源的使用越来越普及；从而使发生火灾的可能性，危险性也越来越大。家用电器越多，用电负荷越大，再加上大多数装修施工的并非是具有资质的家装公司，而是没有经过系统学习的个体水电工人。电气施工相当不规范，导致由于电路故障发生火灾的事件屡屡发生。装修档次越高，采用的可燃。易燃物品越来越多。家装物品火灾危险性大致如下：油漆（乙类），地板。天花衣柜书桌等木质家具（丙类），窗帘等纺织品（丙类）。这给火灾的发生、蔓延埋下了很大的隐患。随着生活水平的提高，人们逐渐舍弃了木柴、煤等的能量来源，转而采用更为清洁。方便的能源例如煤气、天然气、液化气等。显然，气体能源比固体能源要易燃得多，而且，一旦发生火灾而不能及时被迅速扑灭，气体能源供应系统随时有发生爆炸的可能，使火灾变得更加难以控制，给生命财产造成极大的损失。2.随着收入的增加，家庭中贵重物品越来越多，一旦发生火灾，造成的损失也越来越大。据新闻报道，一般家装的花费在五万至十五万之间，高档的则花费更高。家庭中的奢侈品（摄像机、数码相机、家用电器）、工艺品、收藏品的价值少则几千，多则上万。现今，一个中档住宅楼发生火灾所造成的损失是很惊人的。而且，发生火灾不可避免地会造成人员伤亡，这部分的损失是无法用金钱进行评估的。3.一旦发生火灾，消防车难以及时到达和进行灭火扑救。消防规范规定，消防车必须在接到火灾报警10分钟之内赶到现场。但正常情况下，人们发现火情并进行报警，是在火灾蔓延了相当长时间之后；再加上天气恶劣，交通拥挤，消防通道堵塞等不可预见因素，消防车很难及时到达火灾现场。另外，由于现在家庭的防盗措施严密，在房主不在现场的情况下，消防队员难以及时进入室内进行扑救。所以，学习高层建筑灭火经验，立足于自救，设计室内消防系统，是必要的。1.1.2设计消防系统的可行性消防规范之所以未要求所有住宅都应设计消防给水系统和灭火器系统，主要有两条原因，A：相对于其他建筑，住宅遭受火灾时所造成的损失较小；B：住宅楼的投资相对较小，如果增加消防系统，势必增加投资，进而增加开发成本。对于第一条，已在必要性中作了详细地说明。至于增加投资成本，随着住宅小区化的实施，人们对于住房本身之外的投资越来越认同，如小区绿化，保安措施，电子监控等。为了维护生命财产的安全，增加部分消防投资，住户是会认同的。另外，随着消防器材的进步发展，在保证安全的前提下，消防投入成本也在逐渐地降低。消防投资只占整个投资中很小的一部分，但它能够起到的作用是显而易见的。1.1.3具体设计方法的讨论在国外，有在多层住宅中设自动喷淋灭火系统的例子（主要用于高档公寓和别墅），而我国的消办字（1996）108号文规定，别墅宜设计消防卷盘，别墅宜设计自动喷水灭火系统。但这种做法造价太高，仅适用于部分高档住宅，不适合于大面积的推广，也不适合我国的发展中国家的国情。在我国，应考虑灭火效果与经济条件相结合的最佳方法。方法一：按目前商业网点单元式住宅楼的做法，在屋顶设置消防水箱储存十分钟的消火栓用水量，另每层设置室内消火栓，层层设置灭火器。这种做法对于消防安全固然是很好的，但增加水箱容易影响建筑物的美观，水箱也难以管理。而且此方法对于投资的增加是相当大的，除非有相当的经济实力，一般情况下不是很适用。方法二：层层设置灭火器，不设计室内消火栓系统。此方法投资很小，但灭火器的灭火能力有限，难以保持持久的灭火能力，故此方法不适用。方法三：仅在一、二层设室内消火栓，水源由市政管网提供，楼顶不设消防水箱，另外，层层设置灭火器。设计参数：消火栓用水量5l/s，单枪流量2.5l/s，同时使用2支水枪，水带长度25米。根据建筑设计规范，六层楼的地面的高度一般距室外地平15米左右（层高2.8米左右），利用25米水带的长度加上充实水柱的长度，能保证设于一、二层的室内消火栓对所有楼层（七层及七层以下）进行灭火。现今，各大中城市的市政管网压力保持在0.25-0.30MPa之间，基本能够保证所到达楼层消火栓的充实水柱。在市政压力不够的地方，可以在管道上设计管道泵进行加压，以达到压力要求。需要注意的是，设计时必须保证来自不同立管的两股水柱同时到达同一单元内的任何部位。而市政管网完全能够保证灭火时间内的用水流量。其实，仅在一层设置室内消火栓已能达到消防要求，之所以一、二层都设，是考虑到万一失火，两层消火栓可以在短时期内达到灭火效果，进而降低损失。再加上灭火器的使用，完全能达到扑灭火灾的要求。此方法相对于方法一，可以节约很大的投资，但从灭火效果上来说，并不比方法一逊色。方法四：仅在一、二层设室内消火栓，水源由市政管网提供，楼顶不设消防水箱，不设置灭火器，此方法就是方法三不设置灭火器，可以节省下灭火器的投资。但室内消火栓的使用要经过一定的培训，而且使用的人员需要一定的体力保证。所以，笔者认为，在住宅消防系统中，灭火器的使用还是很有必要的。随着我国经济的发展和人民生活水平的提高，以及人们对自身生存质量要求的不断提高，在所有多层住宅中设计消防系统，是非常有必要的。而文章方法三所提供的设以室内消火栓和灭火器的消防系统，是能够满足人们这一需求的。1.2 工程简介 本工程主体位于大连市甘井子区，其功能包括办公、住宿。除了主体宾馆楼还包括一栋大堂主厅以及大堂的附属建筑餐厅楼。宾馆楼高12.7米（四层），南北方向为64.74米，东西方向长度为32.40米，占地面积1727平方米，总体积15743.17立方米。第二章 灭火器设计2.1灭火器的作用灭火器的适用范围较广泛，适用于配置灭火器材的地方包括生产、使用、储存可燃物的新建、改建、扩建的工业也民用建筑，也就是说，凡是生产、使用、储存可燃物的工业与民用建筑物、构筑物均应配置灭火器。这是因为有可燃物存在的场所就存在着火灾危险，需要选配灭火器加以保护和防范。反之，对那些确实不生产、使用、储存可燃物品的建筑或虽有少许可燃物却无保护必要，则可以不配置灭火器，以免浪费资金。2.2设计计算一层每一设置点需配灭火器具数：由 代入数据 (1727/50)*/0.931.05A 由 代入数据31.05/74.5A 得到的Qe除以磷酸铵盐干粉灭火器的灭火级别3A=4.5A/3A1.5个 二层每一设置点需配灭火器具数：由代入数据(1561/50)*/0.928.08A 由 代入数据28.08/74.01A 得到的Qe除以磷酸铵盐干粉灭火器的灭火级别3A=4.01A/3A1.3个三层每一设置点需配灭火器具数：由代入数据(688/50)*/0.912.33A 由 代入数据12.33/3=4.11A 得到的Qe除以磷酸铵盐干粉灭火器的灭火级别3A=4.11A/3A1.3个四层每一设置点需配灭火器具数：由代入数据(688/50)*/0.912.33A 由代入数据12.33/3=4.11A 得到的Qe除以磷酸铵盐干粉灭火器的灭火级别3A=4.111A/3A1.3个2.3设计的主要依据2.3.1民用建筑的火灾危险等级民用建筑包括居住建筑和公共建筑两大类，在划分其危险等级的问题上没有工业建筑那么简单，其使用性质、可燃物数量、火灾危险性和扑救难度等四个主要因素是划分危险等级的主要依据。严重危险等级是指功能复杂、可燃物多、火灾危险性大、用电多、设备贵重、起火后蔓延速度或可能造成重大火灾损失的场所。中危险等级是指用电用火较多、可燃物较多、火灾危险性较大、起火后蔓延较迅速的场所。轻危险等级是指用电火较少、火灾危险性较小、起火后蔓延较缓慢的场所。灭火器配置场所的火灾种类应根据该场所内的物质及其燃烧特性进行分类。2.3.2火灾种类灭火器配置场所的火灾种类可划分为以下五类：1 A类火灾：固体物质火灾。2 B类火灾：液体火灾或可熔化固体物质火灾。3 C类火灾：气体火灾。4 D类火灾：金属火灾。5 E类火灾(带电火灾)：物体带电燃烧的火灾。本设计属于A类活在场所，A类火灾场所应选择水型灭火器、磷酸铵盐干粉灭火器，泡沫灭火器或卤代烷灭火器设置在A类火灾场所的灭火器，其最大保护距离应符合下表的规定。2.3.3 灭火器相关依据的确,合理地选择灭火器是成功扑灭初起火灾的关键，在通常情况下，灭火器的选择必须根据预期火灾的性质、建筑物的构造与居住情况、被保护的对象以及周围环境等因素来确定，归纳起来有一下几个因素：（1）灭火器配置场所的火灾种类根据场所使用性质以及其中可然物的种类就可以判断该场所可能发生哪一类火灾，然后利用灭火器扑救火灾，这是必须首先要考虑到的，如果选择不合适的灭火器扑救火灾，不仅有可能灭不了火，或效果不佳，耗费灭火剂，还有可能引起灭火剂对燃烧的逆化学反应，甚至还会发生爆炸或中毒等伤害事故。（2）灭火器配置场所的危险等级（3）灭火剂对保护物品的污损程度为了保护贵重物品及设施、设备在灭火中免受不必要的污渍损失，在选择和配置灭火器时应考虑其对物品污损程度。（4）设置点的环境温度灭火器设置点的环境温度对灭火器的喷射性能和安全性能均有明显影响。若环境温度低，灭火器喷射性能显著降低；若环境温度过高，则灭火器内的压力剧增，灭火器有爆炸伤人的危险。当然，灭火器设置在正常工作环境中是不会有危险的，当设置在非常温的环境中则另当别论。（5）使用灭火器人员的体能灭火器是要靠人来操作的，并非自动灭火系统。要对灭火器配置场所中的工作人员的性别、年龄和健康程度进行大概的估计分析。（6）灭火器的灭火效能和通用性为便于人员培训、维修保养，火灾中能连续操作在同一场所选用同一操作方法的灭火器。在选用灭火器时，应考虑不同灭火剂之间可能产生的相互反应、污染及其对灭火效果的影响。干粉和干粉、干粉和泡沫之间合用存在一个相容问题。不让如的灭火剂之间可能发生排斥作用，致使灭火效力低、成本高、时间长。表2-1 A类火灾配置场所灭火器的最大保护距离（m）危险等级灭火器类型手提式灭火器推车式灭火器严重危险级1530中危险级2040轻危险级2550表2-2 B、C类火灾配置场所灭火器最大保护距离（m） 危险等级灭火器类型手提式灭火器推车式灭火器严重危险级918中危险级1224轻危险级1530表2-3 A类火灾场所灭火器的最低配置基准应符合下表的规定。危险等级严重危险级中危险级轻危险级单具灭火器最小配置灭火级别3A2A1A单位灭火级别最大保护面积（m2/A）5075100表2-3 灭火器计算单元的最小需配灭火级别中修正系数K应按下表的规定取值。计算单元K未设室内消火栓系统和灭火系统1.0设有室内消火栓系统0.9设有灭火系统0.7设有室内消火栓系统和灭火系统0.5可燃物露天堆场甲乙丙类液体储存区可燃气体储藏区0.32.4 灭火器设计的方法和内容2.4.1配置设计计算单元的划分一个计算单元可以只含一个灭火器配置场所，也可以含若干个灭火器配置场所，但是后一种情况下应将若干个灭火器配置场所作为一个整体来考虑保护面积、保护距离和灭火器配置的数量等。对相邻同危险等级和同火灾种类的场所可作为一个计算单元。如办公楼每层的成排办公室、宾馆每层成排客房等，就可按楼层或防火分区分成若干个配置场所合并作为一个计算单元配置灭火器。对危险等级和火灾种类不相同的场所，应分别作为一个计算单元。如建筑物内相邻的化学实验室和电子计算机房与普通的办公室的使用性质和危险等级均不相同，应分别将其单独作为一个计算单元配置灭火器。对于不相邻的灭火器配置场所，均应分别作一个计算单元进行灭火器的配置设计计算。2.4.2单元保护面积面积有占地面积、建筑面积和使用面积之分。为统一起见，对建筑工程配置场所按建筑物的使用面积进行计算；对可燃、露天堆垛，甲、乙、丙类液体储罐，按堆垛、储罐的占地面积进行计算。根据图纸计算得到计算单元的保护面积：一层：1727 m2 ；二层：1561 m2 ；三层：688 m2；四层：688 m22.4.3灭火器配置场所的灭火级别灭火器的保护距离是指灭火器配置场所内任何一着火点到灭火器设置点的行走距离。发现火情后，及时有效地扑灭初起火灾取决于多种因素，而灭火器的取用距离是一个非常重要的因素。灭火器计算单元的最小需配灭火级别应按下式计算： 式1其中： 灭火器配置场所的灭火级别，单位为A或B； 灭火器配置场所的保护面积，单位为m2； 灭火器配置场所相应危险等级的灭火器配置基准；修正系数；根据GB-80149-2005 建筑灭火器设计规范可知A类火灾场所严重等级的单位灭火器级别最大保护面积为50 m2，修正系数取0.9，代入式1计算可得：一层灭火级别约为31.05A 二层灭火级别约为28.08A三层灭火级别约为12.33A 四层灭火级别约为12.33A2.4.4设置点灭火器配置数量（1）每个单元的配置数量一个计算单元内的灭火器配置数量不得少于2具。主要考虑现场有两个灭火器协同灭火，对迅速有效地扑灭初起火灾有利；再者，若一个灭火器失效，还可以用另一个。（2）每点配置数量一个灭火器设置点的灭火器配置数量不宜多于5具。这是由于在消防实践中，可能有多人参加紧急灭火，人多杂乱，互相干扰，延误灭火时机。而多于5具时还有可能造成在某一灭火设置点设置的灭火器过多而规格过小的现象，对迅速灭火不利；再者，多于5具时灭火器占用空间过大，对正常办公、生产活动也是不利的。计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算： （式2） 式中 计算单元中每个灭火器设置点的最小需配灭火级别（A或B） 计算单元中的灭火器设置点数（个）将以上数据代入式2，其中根据设计规范图中一层灭火器设置点数为7个，二层为7个，三、四层为3个，可得：一层最小需配级别约为4.5A 二层最小需配级别约为4.0 三、四层最小需配级别约为4.11A由于本设计选用的是通常所用的磷酸铵盐干粉灭火器，灭火级别为3A，故可知每个灭火器设置点需要设置2具此类灭火器第三章 消火栓设计3.1室内消火栓的设置范围（1） 厂房、库房及高度不超过24m的科研楼；（2） 大于800个座位的剧院、影院、俱乐部和大于1200个座位的礼堂、体育馆；（3） 体积大于5000m3的车站、码头、机场建筑物及展览馆、商店、病房楼、门诊楼、图书馆、书库等。（4） 大于7层的单元式住宅，大于6层的塔式住宅、通廊式住宅，低层设有商业服务网点的单元式住宅;（5） 大于5层或体积大于10000m2的教学楼等其他民用建筑；（6） 国家级文物保护单位的砖木或木结构的古建筑；（7） 汽车停车库、修车库；（8） 地下公共活动场所、商场、仓库、工厂等。对地面建筑耐火等级较高的一、二级建筑，室内可燃物较少且体积又不很大的丁、戊类建筑，体积不超过3000m2的丁类厂房、库房，不超过5000m2的戊类建筑都没有设室内消火栓的必要。在一座厂房内，如生产性质不同，应考虑厂房内各部位的特点，确定重点和次要部位，据此来设置室内消火栓。本设计的宾馆高12.3m。此宾馆长48.6m（不含墙体厚），宽32.4m（不含墙体厚），体积为19368.07m3。因此，根据大于5层或体积大于10000m2的教学楼等其他民用建筑应设置消火栓较好。3.2消火栓用水量表3-1室内消火栓用水量 建筑物名称 高度 h(m) 、层数、体积v (m3) 或座位数 n(个) 消火栓用水量 (L/s) 同时使用水枪数量 (支) 每根竖管最小流量 (L/s) 厂房 h24 v10000V100005102251024h50h50 25305615 15 仓库 h24 V5000V5000 5 10 125 10 24h50h50 30406 8 15 15 科研楼、试验楼 H24，V10000H24，V1000010 15 231010车站、码头、机场的候车（船、机）楼和展览建筑等 5000V2500025000V50000V50000 101520234101015剧院、电影院、会堂、礼堂、体育馆等 800n12001200n50005000n10000n10000 10152030234610101515商店、旅馆等 5000V10000 10000V25000V25000 101520234101015病房楼、门诊楼等 5000V10000 10000V25000V25000 510152235 1010办公楼、教学楼等其它民用建筑 层数5层或V10000 15 3 10 国家级文物保护单位的重点砖木或木结构的古建筑 V10000V1000020 25 4 5 1015住宅 层数8 5 2 5 由于宾馆体积大于10000m3小于25000m3，因此消火栓用水量15L/s,同时使用水枪数量3支，每支水枪的最小流量5L/s, 每根竖管最小流量10L/s。 表3-2室外消火栓的用水量建筑体积m3一次灭火用水量L/s耐火等级名称类别15001501300030015000500120000200015000050000一、二级厂房甲、 乙丙丁、戊101010151510202010252515303015354020库房甲、 乙丙丁、戊15151015151025251525251535154520民用建筑101515202530三级厂房库房乙、 丙丁、戊1510201030154020452035民用建筑1015202530四级丁、戊类厂房或库房10152025民用建筑10152025室外消火栓的用水量民用建筑用水量20L/s(建筑体积大于5000m3小于20000m3)。消防用水量之和为17.5L/s,火灾延续时间按2h计算，因此消防用水总量为117000L。3.3消火栓相关设施3.3.1消防水压根据灭火要求，水从手提式水枪射出的水柱要有一定的压力和流量才能扑灭火焰。压力越大射程越大；反之则小。水枪喷嘴口径有13mm、16mm和19mm三种。火场上多用大口径水枪，扑救初起火灾时用小口径水枪。水枪的充实水柱长度应通过水压力设计确定，一般建筑不应该小于7m，甲、乙类厂房，大于四层厂房不小于10m。这就要求管网内平时水压力不小于0.1MPa，灭火时所要求的压力、流量可通过消防车给消防水泵接合器加压或其他加压方式加到所要求的压力和流量。（1）高压给水系统管网内经常保持能够满足灭火所需要的压力和流量，扑救火灾时，不需要启动消防水泵加压，而直接使用消火栓等灭火设备进行灭火的消防给水系统。高压给水系统需具备的条件苛刻，一般很难做到。（2）临时高压给水系统管网内最不利点周围平时水压和流量不能满足消防灭火的需要时，应在水泵房内设消防加压水泵，火灾时使用消防水泵，使管网内的压力和流量达到消防灭火时要求的给水系统。由于不少城镇市政给水管网压力都不是很高，临时高压给水系统就成了常用的消防给水系统，例如有消防水池、消防水泵和稳压装置等组成的给水系统是常见的临时系统。（3）低压给水系统管网内平时的水压力比较低，但不小于0.1MPa，灭火时要求的水压，流量由消防或其他加压设施加压才能达到压力和流量要求的给水系统。市政主供水管道末梢压力不低于0.12MPa。考虑到本工程为厂房与办公为一体的综合楼，因此可设水枪的充实水柱为10m。3.3.2消防水池消防水池是储存消防用水的专用或合用水池。建筑设计防火规范规定，具有下列情况之一的应设消防专用水池：（1） 当生产、生活用水量达到最大时，市政等给水管道或天然给水水源不能满足室内外消防供水量。（2） 市政给水管道为枝状或只有一条进水管，且消防用水量之和超过25L/s。（3） 消防水池总容量应满足火灾延续时间室内外消防总用水量的要求。（4） 消防水池可考虑补进水。（5） 消防水池总容量超过1000m3时，应分成两个。（6） 消防水池可与生产、生活等其他用水合用，但应有保证消防用水量不被他用的技术措施。（7） 消防水池应设有供消防车取水专用口或井。消防车取水处距保护建筑物不小于15m；距甲、乙、丙类液体储罐不小于40m；距液化石油气储罐不小于60m，若设有防热辐射保护措施的，可减40m。而本工程消防用水量之和为17.5L/s,因此不用设置消防水池。3.3.3消防水箱及其计算建筑设计防火规范规定：设置有高压给水系统的建筑物，如能保证最不利点消防用水的水量和水压要求，可不设消防水箱。以最高最远的两个或多个消火栓作为计算的最不利点，本工程选最不利点1，见下图。图3-1由公式： 其中：所在配水管网的压力（MPa）消火栓出口所需压力（KPa）最不利消火栓与室外地坪的标高差（m）管道的沿程水头损失（KPa）管道的局部水头损失，按管道的沿程水头损失的10%采用。（KPa）消火栓出口所需压力的确定。水枪喷嘴处的压力（KPa）水带的水头损失（KPa）由本设计取19mm水枪，B=0.1577，Sk为规范中要求的最小充实水柱长度不小于7m,查表3-3，得为106.6KPa。水带的水头损失计算公式为：其中：水带的沿程水头损失（KPa）水带长度，此处取25m水带阻力系数 射流出水量（L/s）选帆布的麻织水带，查表得=0.043，口径DN65，=4.1 L/s，得=18.1 KPa。=106.6+18.1=124.7 KPa0.8MPa，不用采取加压措施。= 9.3+1.1=10.4m , 10=104.0 KPa。其中：管道单位长度压力损失（Pam），管路长度可见1点为最不利点，l=13.49m，采用焊接钢管，查钢管水力计算表得平均水流速度为0.58ms，=73.48 Pam，管道合计51.7m故=3.799KPa，=3.799KPa。=10%=0.3799 KPa。所以=0.3491MPa=0.4MPa。所以不需设消防水箱。表31 室内消火栓充实水柱、水枪喷嘴直径及栓口流量和压力规范要求栓口DN/mm喷嘴d/mm射流出水qxh/(L /s)充实水柱Sk/(m)喷嘴压力Hq/kPa水带HD/kps栓 口Hxd/kPaqxh/(l/s)Sk/(m)帆布麻织衬胶帆嘛水带衬胶水带2.57.050132.5011.6181.323.510.6205192162.727.093.127.812.51211062.510.050132.5011.6181.323.510.620519265163.3410.0140.812.04.81521465.010.065195.0011.4158.326.910.61851695.013.065195.4213.0186.131.612.62181993.3.4消防水泵消防水泵是灭火系统的心脏，室外消防用水量不超过25L/s可不设备用泵。根据计算本工程可不设置消防水泵。3.3.5消防水泵接合器布置要求水泵接合器是为应急备用，弥补室内防水量的不足，当室内消防水泵放生故障或室内消防用水量不足时，消防车从室外消火栓、消防水池取水，通过水泵结合器送至室内管网，供应室内火场的用水。其布置要求如下：（1）超过4层的厂房和库房。高层工业建筑、设有消防管网的住在及超过5层的其他民用建筑，应设消防水泵接合器。（2）每个水泵接合器流量按10至15L/s计算，水泵接合器的设置个数可按室内消防流量与耽搁水泵接合器的供水能力相比得出。（3）水泵接合器应设在室外便于消防车接近、使用和不妨碍交通的地点。除了墙式水泵接合器外，其他安装地点要距建筑物外墙有一定距离，一般不宜小于5m。因为本工程根据计算不用设水泵，所以可在靠近进两水管处设两水泵接合器。3.4室外消火栓室外消火栓给水管道应布置成环状。若建筑初起输水管一次形成环状有困难时，允许采用枝状，待条件成熟时再形成环状。用水量不超过15L/s的室外消防管道可布置成枝状。为了保证向环状给水管网的供水可靠性，向环状给水管网供水的输水管不应少于两条，当其中一条发生故障或检修时，另一条输水管仍能给消防管网供水。环形给水管道应用阀门分成若干段。阀门应该设在环状管道的三通、四通的分水处，阀门的数量应按n-1的原则设置，每阀门分隔断开，消火栓数量不宜超过5个。设置消火栓的消防给水管道，其直径大小应按计算确定。计算直径小于100mm时，应取100mm；当计算直径大于100mm，按实际管径来确定。室外消火栓应沿道路边设置，道路宽度超过60m时，宜将消火栓布置在道路的两边，主要是为防止水带穿越马路而影响道路交通，十字路口应设有室外消火栓。消火栓距路边不应超过2m，距建筑物不宜小于5m且不大于40m。室外消火栓主要是供消防车使用的，每个室外消火栓的用水量就是每台消防车的用水量。一般情况下，一辆消防车出两支19mm的水枪，其充实水柱长度为10至17m，相应的流量为10至15L/s,故每个室外消火栓的用水量按10至15L/s计算。室外消火栓的数量按室外用水量经计算确定。本工程设两个室外消火栓，管径为DN100。3.5室内消火栓给水管道室内消防给水管道的设置直接关系到向室内消火栓供水的可靠性。当室内消火栓的数量超过10个，且室内消防用水量不小于15L/s时，其给水管道至少有两条进水管与室外环状管道连接。室内的给水管道应连成环状，并将进水管道与室外给水管道连接成环状。当室内环状管道的一条进水管发生故障或检修时，其余的进水管道应能供给全部的室内消火栓用水量。7至9层单元式住宅和每层不超过户的通廊式住宅楼，其室内消防给水管道可布置成枝状，并可采用一条进水管。由于本设计室内消防用水量为15L/s，故设置两条进水管与室外环状管道连接。谢 辞感谢我的导师李钰老师，您在自己工作的百忙之中，仍然坚持为我们辅导，并待我们讲解图纸，增加对工具软件的认识，虽然我们有时做的很不像话，但是您依旧不厌其烦为我们讲解每一个细节，您对我们的关心深深的打动了我，唤起了我努力做完这个设计的决心。感谢同为设计小组的车宇同学、张宇佳同学、隋时同学，这篇设计的每个细节和每个公式，都离不开你们的细心指导。而你们的宽容和友爱，帮助并支持我解决了遇到的种种问题。感谢我的同学们，在百忙之中，依旧能够随时对我的毕业设计给予指导与帮助。感谢我的室友们，是你们支持着我每天熬夜工作至凌晨两点半，是你们和我共同维系着彼此之间兄弟般的感情，维系着寝室那份家的融洽。四年了，仿佛就在昨天。四年里，我们没有红过脸，没有吵过嘴，没有发生上大学前所担心的任何不开心的事情。只是今后大家就难得再聚在一起喝个小酒了，没关系，各奔前程，大家珍重。即使我们分离了，哥们儿们也一定要开开心心。我们在一起的日子，我会铭记一辈子的。 感谢我的父母，焉得谖草，言树之背，养育之恩，无以回报，你们永远健康快乐是我最大的心愿。 在论文即将完成之际，我的心情无法平静，留恋这美好的大学生活，留恋我的同学，朋友，可敬的师长，在这里请接受我诚挚的谢意！参考文献1中华人民共和国主席令第91号，中华人民共和国建筑法S2中华人民共和国主席令第6号，中华人民共和国消防法S3GB50016-2006，建筑设计防火规范S4 GB50140-2005，建筑灭火器配置设计规范S5 吴胜旺. 建筑防火M.武汉：武汉理工大学出版社，20096国家主席令 第70号.中华人民共和国安全生产法S7GB50015-2003，建筑给水排水设计规范S8中国建筑设计研究院.建筑给水排水设计手册（第二版 上册）M.北京：中国建筑工业出版社，2008，109 中国建筑设计研究院.建筑给水排水设计手册（第二版 下册）M.北京：中国建筑工业出版社，2008，1010 GB50084-2001，自动喷水灭火系统设计规范 (2005年版) S11 孙勇. 建筑给水排水M.哈尔滨：哈
