校园视频监控系统综合项目工程实施专项方案.docx

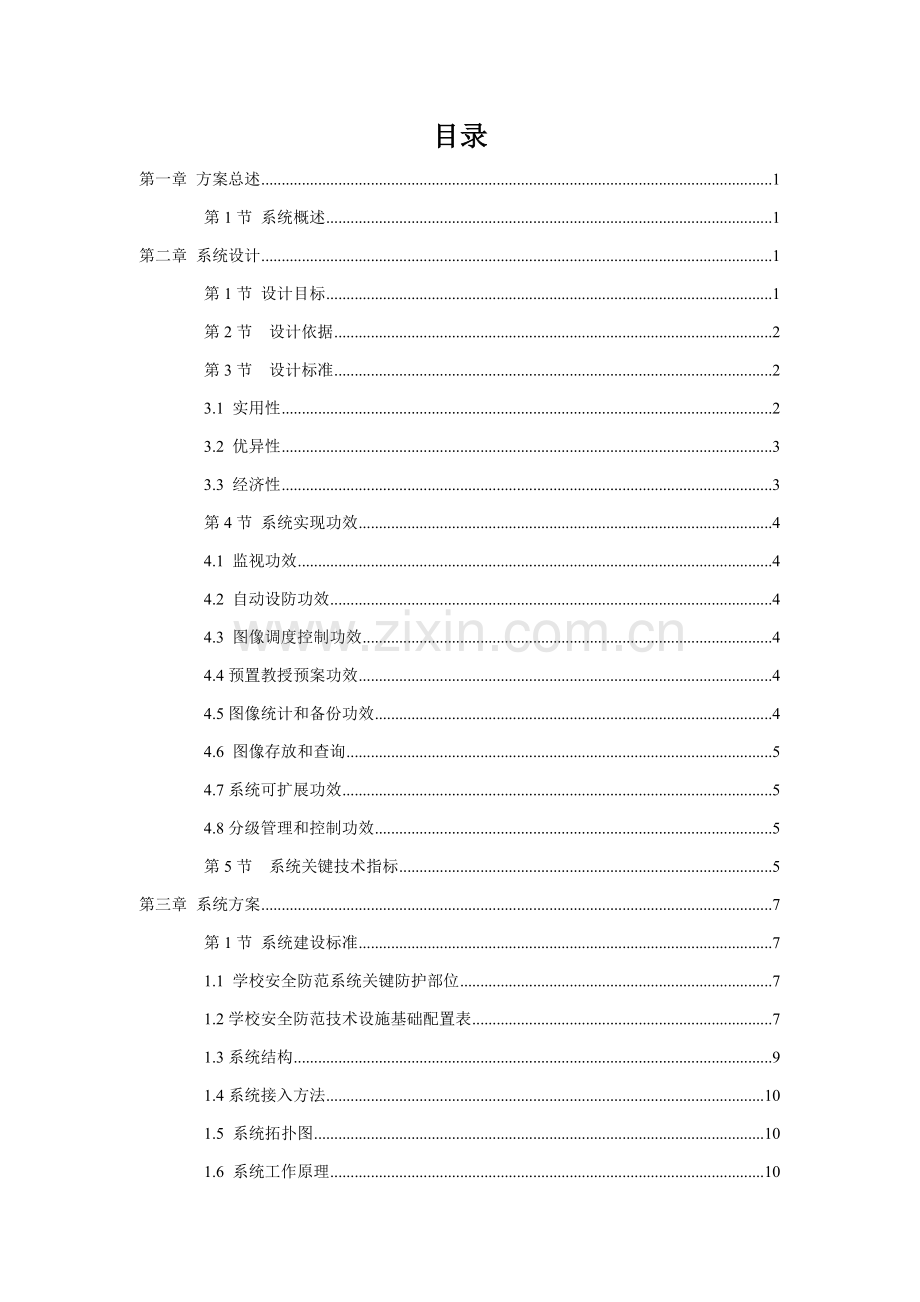

校园视频监控系统工程实施方案目录第一章 方案总述1第1节 系统概述1第二章 系统设计1第1节 设计目标1第2节 设计依据2第3节 设计标准23.1 实用性23.2 优异性33.3 经济性3第4节 系统实现功效44.1 监视功效44.2 自动设防功效44.3 图像调度控制功效44.4预置教授预案功效44.5图像统计和备份功效44.6 图像存放和查询54.7系统可扩展功效54.8分级管理和控制功效5第5节 系统关键技术指标5第三章 系统方案7第1节 系统建设标准71.1 学校安全防范系统关键防护部位71.2学校安全防范技术设施基础配置表71.3系统结构91.4系统接入方法101.5 系统拓扑图101.6 系统工作原理10第2节 关键技术叙述112.1 视频数字压缩技术112.2 数字硬盘录像机技术142.3 代理服务器技术142.4 系统安全管理技术应用152.5 模数结合技术应用152.6 以后发展方向16第3节 各子系统具体描述183.1 前端接入子系统183.1.1视频安防监控系统183.2 图像信号传输子系统193.2.1 前端信号传输193.3 后端控制子系统193.4 远程监控中心203.4.1 系统管理主机203.4.5其它设备223.4.6监控中心建设要求22第四章安防系统安装规范244.1、控制室选择244.2、控制室及机房走线244.3、控制室其它注意事项264.4前端立杆安装264.1.1. 基础施工261.1 立杆基础261.2 窨井制作271.3 线缆管敷设281.4 接地体安装292.1 杆件制作和安装304.5前端设备安装321、视频服务器安装规范322、摄像机安装规范334.6传输线缆安装规范351、线缆布放要求：352、绑扎总体要求363、线缆端接基础要求：374.7电源、接地要求381、电源要求382、防雷要求394.8标签标识规范401、总体要求402、设备标签规范413、线缆标签规范41第一章 方案总述第1节 系统概述学校作为公共场所，过往在安全防范上仅限于人防，只在入口等关键地方设置保安人员。伴随科技发展，多年来犯罪分子犯罪手段不停提升，各类校园治安案件时有发生，如外来侵扰，包含丢失自行车、手机等，还有打架、偷窃诸如这类事件，引发各个学校对安防重视。其次，因为犯罪分子作案手段不停提升，安防系统需要人防技防结合，也促进学校安防意识不停提升。同时，国家诉讼制度对证据要求较以往更严格，对人权讲得比以往多，安防系统能够提供确凿物证。学校招生规模每十二个月全部在扩大，自然也需要在管理和基建上扩建，而校园周界治安问题日益突出，简单人防模式已不能适应学校治安防范需要，加紧技防建设，形成人防、物防、技防三位一体防范体系，已成为现代化学校加强治安防范工作关键手段；建立健全安全防范体系，将能深入提升各学校安全保卫工作水平，为广大师生在提供一个安全、有序生活、学习环境。我企业依据XX学校治安安全防范实际需求，结合我企业多年安防系统设计建设经验，此次为XX学校设计建设视频安防监控系统。经过该系统使用，将使学校和相关部门可直观掌握现场情况和统计事件事实，起到强有力震慑作用避免可能发生危害性事件，为安全管理工作提供强有力技术保障。第二章 系统设计第1节 设计目标1) 经过本系统，建立一套完善、功效强大技术防范体系，以满足本工程对校园安全和管理需要，配合人员管理，实现人防和技防统一和协调。2) 系统前端配置按基础、关键程度分别配设不一样前端设备，突出关键，追求高性价比。3) 系统采取数字硬盘录像机进行集中管理和控制，控制系统功效强大、可靠，含有优异水平。主机含有交互式汉字系统菜单，用户可经过屏幕汉字提醒设定参数，含有极好易操作性和易维护性。4) 系统完善、清楚，各自独立、有机结合，努力争取经济实用，整个系统安全、可靠，易于维护。第2节 设计依据本系统设计依据为：1 安全防范工程程序和要求（GA/T75-94）；1 安全防范系统验收规则（GA308-）；1 安全防范系统通用图形符号（GA/T74-）；1 民用闭路电视监控系统工程技术规范（GB50198-94）；1 防盗报警中心控制台（GB/TI6572-1996）；1 视频安防系统技术要求（GB/T367-）；1 报警图像信号有线传输装置（GB/T16677-1996）；1 工业电视系统工程设计规范（GBJ115-87）；1 安全防范系统（浙江省地方标准）（DB33/T768.10-）；第3节 设计标准本系统设计以“实用、优异、经济”为指导思想和基础标准。同时考虑到未来集中管理需要预置集中管理所需模块。3.1 实用性1) 系统功效可满足学校集中监控基础要求，使用方便，图像清楚，控制灵活；2) 系统含有高可靠性和高安全性，能长久稳定运行，不易受黑客攻击和病毒感染；对于无人值守场所设备，使用含有升级能力嵌入式设备；3) 系统可用性好，全天候稳定工作，不管白天还是夜晚，不管晴天还是雨天，全部能有很好效果；4) 可扩展性好，不仅系统规模和功效易于扩充；5) 采取统一系统标准和通信协议，使整个系统中各个子系统之间能互联互控，充足发挥整个系统功效，而且所采取设备也无须受制于某一厂商；6) 本系统前端平台采取嵌入式操作系统和直观汉字界面操作，所以含有友好和简单人机界面。3.2 优异性1) 系统采取优异技术，包含优异传输技术、图像压缩编码技术、存贮技术、控制技术；2) 采取优异软硬件组合，使系统升级、扩展更轻易，并采取模块结构化设计，使维护简单化，同时含有良好兼容性；3) 所采取技术均为是成熟，且符合技术发展方向。4) 整个监控系统达成完善、清楚，各自独立、有机组合，努力争取经济实用。3.3 经济性1) 因为采取了模块化设计，在未来系统扩展时，只需要增加对应设备，而不需要更换设备，就能达成系统功效扩展和升级。2) 经过模块化、层次性设计，系统维护成本更低。3) 系统软件能方便低成本升级，以满足网络技术和数字监控系统发展需求。这一现代化校园数字网络安全防范系统建立，必将大大提升XX学校安全防范综合管理水平和管理效率，并确保师生生命财产安全。第4节 系统实现功效本系统建成后可实现以下多种功效：4.1 监视功效能实时清楚监视各点图像，不管晴天雨天，全部能清楚监视目标场所，在需要场所能对摄像机进行方位、变焦等控制。为起到全方面防范无人值守各学校安全等作用，摄像机布点和安装将会合理布设，既能确保关键目标清楚度，又能兼顾周围区域。周围区域夜晚监控采取红外夜视枪机、红外夜视球机等设备，当有紧急情况发生时，系统将自动图像报警，监控摄像机自动进行报警录像。4.2 自动设防功效系统含有防区定时自设防功效，依据要求对校园内关键区域和监管区域进行设定，系统根据预设定参数进行无人职守区域布防。大大减轻了工作人员反复工作量，同时杜绝因疏忽造成安全隐患。4.3 图像调度控制功效只要经过授权，任一显示器能显示任一监控点图像。而且经过软件或硬件能和其它监控系统联网，并调度其图像；含有一点看多点（一台显示器可同时实时显示多个不一样区域图像），多点看一点（多台监控主机同时监控一个监控区域）功效；采取组播技术，不会引发网络阻塞。4.4预置教授预案功效在指挥处理各类紧急突发事件中，能调阅多种预置教授预案。4.5图像统计和备份功效全部图像各自在校区进行录像统计，采取嵌入式网络硬盘录像机，可经过硬盘或光盘刻录机对需要图像在监控中心进行备份，备份图像经过网络在任意一台电脑上能够回放。4.6 图像存放和查询全部图像在监控中心采取数字录像机经过硬盘以D1格式(704576)进行二十四小时全过程录像，信息保留30天以上；存放图像经过网络在有权限电脑上进行快进或快退等速度回放，并有灵活检索手段，能方便地查询不一样时间地点监控录像资料。4.7系统可扩展功效各系统硬件设备如：视频主机容量、数字录像机容量、机架（配线架）容量等关键设备在系统以后扩容时能够方便地经过插卡，搭接木式地扩展，充足保护前期投资。以满足网络技术和数字监控系统发展需求。4.8分级管理和控制功效监控图像根据不一样等级和权限进行管理和控制，对同一监控点或同组监控点实现分级控制，能实现远程监视、远程回放、关键此次录像、远程控制等功效。系统设权限管理，对不一样等级用户给不一样权限，有效预防越权操作。被授权网上任意操作人员可依据权限对监控点进行监视，实现对摄像机视角、方位、焦距、光圈、景深调整，进行云台预置和控制。第5节 系统关键技术指标1) 全部采取符合现行国家和行业相关标准产品；2) 监控系统采取设备和部件视频输入和输出阻抗和电缆特征阻抗均为75，系统选择多种配套调和性能及技术要求协调一致；3) 在摄像机标准照度下，闭路监控图像质量和系统技术指标满足下列要求：摄像机图像质量可按五级损伤制评定，图像质量不应低于4级；4) 前端摄像机水平清楚度不低于480线，后端显示水平清楚度不低于400线；5) 能够选择多个关键地点长时间录像，同时能够依据现场情况任选一路摄像机进行实时录像；6) 监控系统可手动、自动、报警联动录像；7) 监控系统可适合多种网络平台分控，并可依据需要调整分控端。8) 系统采取模块式结构，方便系统扩展，报警区域无盲区和死角；9) 报警系统可现场报警，同时控联动监控录像；10) 报警中心可控制前端设备状态恢复；11) 报警探测器抗不良天气环境干扰能力强；12) 防区划分适于报警时正确定位；第三章 系统方案第1节 系统建设标准1.1 学校安全防范系统关键防护部位学校安全防范系统关键防护部位以下：a) 学校外围道路交叉口；学校出入口及关键通道；学生宿舍（公寓）楼出入口及公共走廊；电梯轿厢；财务室；食堂膳食厅；食堂储藏间及操作间；试卷室；图书馆；档案馆；体育场馆；体育场制高点；停车库（场）出入口及库内； b) 关键试验室：包含国家秘密国家、行业、市（部）级关键试验室等场所；c) 危险物品储藏室：存放易燃、易爆、有毒、具放射性、危险性物品储藏室；d) 学校自行确定其它关键要害部位：如学生轻易集中场所（广场、会场、运动场等）。1.2学校安全防范技术设施基础配置表学校安全防范技术设施基础配置表序号项目安装区域或覆盖范围学校要求1视频安防监控系统摄像机学校外围道路交叉口宜设2学校出入口及关键通道应设3学生宿舍（公寓）楼出入口应设4学生宿舍（公寓）楼公共走廊宜设5财务室应设6食堂膳食厅应设7关键试验室、试卷室、危险品储藏室应设8体育场（馆）、体育场制高点应设9停车库 (场)出入口及库内应设10广播（电视）台、网络中心宜设11监控中心应设12控制装置、存放统计和显示设备监控中心应设13入侵报警系统入侵探测器学校周界围墙、栅栏等屏障处应设14财务室应设15关键试验室、危险品储藏室应设16食堂储藏间及操作间宜设17紧急报警装置监控中心应设18财务室应设19门卫应设20电子巡查系统巡查设备关键区域和部位应设21出入口控制系统门禁管理设备网络中心宜设22关键试验室、危险品储藏室宜设23图书馆、档案馆宜设1.3系统结构基于嵌入式网络硬盘录像机XX学校安全防范系统，纳入监控范围教学统一计划实施。系统可按多级组网方法，形成大规模监控网络。依据XX学校此次安全防范系统工程具体情况，系统由多级子系统组成，学校内设置一个独立监控系统；经系统授权后，经过数字监控网络平台实时点播、远程控制学校相关部位监控图像，并能实现历史图像资源回放。如前所述，依据教育行业应用特点及管理模式，XX学校视频监控系统由主控中心（调度中心）、监控前端和传输网络设备组成。 其中，主控中心关键包含嵌入式数字硬盘录像主机、监控管理主机、网络传输部分和网络视频集中监控系统应用软件组成。各学校监控前端部分包红外枪式摄像机、红外一体球形云台设摄像机、视频及电源传输单元等。 监控中心可实施对学校内监控设备管理、报警信息查询、图像浏览和控制等功效。 考虑到教育系统建设阶段性特点，基于嵌入式网络硬盘录像机XX学校安全防范系统含有良好可扩展性。各功效部分采取模块化结构，很易于扩容、组网方便、配置灵活，并含有良好用户接口。 1 系统各项功效和运行状态不受扩建影响； 1 系统含有多级组网能力，能组建全县、全市甚至全省监控网络。 系统结构以下页图所表示：数字硬盘录像机控制主机服 务 层上传数据下载数据应 用 层食堂消费等 图书馆借书 门禁 机房 公共区域 关键区域1.4系统接入方法本系统采取模拟和数字相结合方法。前端图像采集采取模拟方法为主，确保监控点图像实时、清楚，满足录像监控要求；并可经过数字解码方法将数字图像信号转换为模拟方法输出到监控电视墙。1.5 系统拓扑图1.6 系统工作原理安装在各校区前端摄像机把图像信号摄入后，经视频线将视频信号送入设置在学校内嵌入式网络硬盘录像机和监视器以做显示、统计、保留。数字录像机将视频信号采集压缩后，将压缩数字图像信号保留在硬盘上，网络图像由带视频传输服务功效嵌入式网络硬盘录像机将视频信号数字化压缩编码后送入局域网，局域网上授权电脑经过IP方法可在局域网上远程查看录像资料，并能够截取或备份，录像资料保留时间由硬盘录像机硬盘容量决定。用户机经过管理服务器认证后，实现对远程数字硬盘录像机访问，控制监控系统前端摄像机、云台、镜头等，数据浏览权限经过管理服务器分配。监控中心控制信号经控制键盘、局域网传送到前端，控制前端摄像机云台和镜头。监控中心视频管理服务器经过建立一个数据库，能够将系统中全部用数据方法来表示内容存放在这个关系数据库中，如摄像机分别情况及和监控点关系，用户名称、密码、权限及其它相关属性，操作日志信息，和其它需要管理数据。监控中心报警管理主机经过网络可获取学校非法入侵报警、视频信号丢失报警、硬盘故障报警等各类报警信息，同时还有报警地点（IP地址/IP地址及通道号）、报警发生时间、报警联动图像信号等信息。在取得远程报警信息后，报警管理主机能够进行多种报警处理，如多种类型报警提醒方法（如声音提醒等）、报警事件统计和检索（联动录像资料回放）、电子地图方法报警显示等处理功效。第2节 关键技术叙述XX学校安全防范系统项目是一个大型监控系统工程，系统设备分布距离较广，而且需要安装安全防范系统数量将会不停增加，相对密度较大。对这么系统，监控不是问题关键，关键问题是能结合学校实际情况，进行科学、合理管理和应用策略上。所以，在关键技术问题上采取什么方法来处理，就显得很关键了。2.1 视频数字压缩技术现在视频数字压缩技术较多，而且发展速度较快，关键有MPEG-1、MPEG-4和H.264等三种标准。在此次安全防范系统中，我们所选择是技术上成熟、压缩更高H.264技术。MPEG-1为第一代数字视频压缩技术，现在已经基础淘汰。MPEG-4标准关键应用于视像电话(videophone)，视像电子邮件(Video Email)和电子新闻(Electronic news)等，其传输速率要求较低，在4800-64000bits/sec之间，分辨率为320240或176144。MPEG-4利用很窄带宽，经过帧重建技术，压缩和传输数据，以求以最少数据取得最好图象质量；和MPEG-1和MPEG-2相比，MPEG-4特点是其更适于交互AV服务和远程监控。MPEG-4是第一个使你由被动变为主动（不再只是观看，许可你加入其中，即有交互性）动态图像标准；它另一个特点是其综合性。H.264是由ISO/IEC和ITU-T组成联合视频组(JVT)制订新一代视频压缩编码标准。H.264又名“MPEG4 AVC（Advanced Video Coding）”。H.264数据压缩率是MPEG2（DVD标准）2倍以上、MPEG41.5倍以上。作为MPEG-4标准第10个选项；在ITU-T中正式命名为H.264标准。H.264标准推出，是视频编码标准一次关键进步，它和现有MPEG-2、MPEG-4 SP及H.263相比，含有显著优越性，尤其是在编码效率上提升，使之能用于很多新领域。H.264关键优点以下：1) 在相同重建图像质量下，H.264比MPEG-4(SP)减小50%码率。2) 对信道时延适应性较强，既可工作于低时延模式以满足实时业务，如会议电视等；又可工作于无时延限制场所，如视频监控存放、远程传输等。3) 提升网络适应性，采取“网络友好”结构和语法，加强对误码和丢包处理，提升解码器差错恢复能力。4) 在编/解码器中采取复杂度可分级设计，在图像质量和编码处理之间可分级，以适应不一样复杂度应用。5) 相对于先期视频压缩标准，H.264引入了很多优异技术，包含44整数变换、空域内帧内估计、1/4象素精度运动估量、多参考帧和多个大小块帧间估计技术等。新技术带来了较高压缩比，同时大大提升了算法复杂度。6) 44整数变换：以前标准，如MPEG-4，全部是采取8x8DCT变换。H.26L中提议整数变换实际上靠近于44DCT变换，整数引入降低了算法复杂度，也避免了反变换失配问题，44块能够减小块效应。而H.26444整数变换深入降低了算法复杂度，而且整个变换无乘法，只需加法和部分移位运算。新变换对编码性能几乎没有影响，而且实际编码略好部分。7) 基于空域帧内估计技术：视频编码是经过去除图像空间和时间相关性来达成压缩目标。空间相关性经过有效变换来去除，如DCT变换、H.264整数变换；时间相关性则经过帧间估计来去除。这里所说变换去除空间相关性，仅仅局限在所变换块内，如88或44，并没有块和块之间处理。H.263+和MPEG-4引入了帧内估计技术，在变换域中依据相临块对目前块一些系数做估计。H.264则是在空域中，利用目前块相临象素直接对每个系数做估计，更有效地去除相临块之间相关性，极大地提升了帧内编码效率。8) H.264基础部分帧内估计包含9种44亮度块估计、4种1616亮度块估计和4种色度块估计。9) 运动估量：H.264运动估量含有3个新特点：1/4象素精度运动估量；7种大小不一样块进行匹配；前向和后向多参考帧。10) H.264在帧间编码中，一个宏块(1616)能够被分为168、816、88块，而88块被称为子宏块，又能够分为84、48、44块。总体而言，共有7种大小不一样块做运动估量，以找出最匹配类型。和以往标准P帧、B帧不一样，H.264采取了前向和后向多个参考帧估计。半象素精度运动估量比整象素运动估量有效地提升了压缩比，而1/4象素精度运动估量可带来愈加好压缩效果。11) 编码器中利用多个大小不一样块进行运动估量，可节省15%以上比特率(相对于1616块)。利用1/4象素精度运动估量，能够节省20%码率(相对于整象素估计)。多参考帧估计方面，假设为5个参考帧估计，相对于一个参考帧，可降低5%10%码率。以上百分比全部是统计数据，不一样视频因其细节特征和运动情况而有所差异。12) 熵编码： H.264标准采取熵编码有两种：一个是基于内容自适应变长编码(CAVLC)和统一变长编码(UVLC)结合；另一个是基于内容自适应二进制算术编码(CABAC)。CAVLC和CABAC依据相临块情况进行目前块编码，以达成愈加好编码效率。CABAC比CAVLC压缩效率高，但要复杂部分。13) 去块效应滤波器： H.264标准引入了去块效应滤波器，对块边界进行滤波，滤波强度和块编码模式、运动矢量及块系数相关。去块效应滤波器在提升压缩效率同时，改善了图像主观效果。2.2 数字硬盘录像机技术现在市场上主流数字硬盘录像机关键有PC式硬盘录像机、工控式硬盘录像机、嵌入式网络硬盘录像机、嵌入式网络视频服务器（提供WEB和视频服务）等品种。从系统安全性、稳定性和实用性综合考虑，本系统采取带RTOS嵌入式网络硬盘录像机。嵌入式网络硬盘录像机完全脱离PC平台，建立在嵌入式处理器和嵌入式操作系统上（而不是PC处理器和PC操作系统）。同时含有嵌入式硬盘录像机和嵌入式视频服务器功效（DVR+DVS）。嵌入式网络硬盘录像机，含有视频信号和音频信号实时H.264全硬件同时压缩、压缩码流统计硬盘、实时视频和声音预览、视频信号和音频信号切换、当地录像文件回放、实时网络传输、远程文件回放和下载、支持流协议（RTP/RTCP、RTSP）、支持IE浏览、支持双向语音对讲等。 2.3 代理服务器技术当用户经过内部网访问某个画面或当多个用户端需要同时看某远程相同画面时，势必会造成在一条广域网线路上同时点播，从而会占用多个相同带宽，严重浪费网络资源。视频代理服务器支持视音频流转发，支持局域网内多用户对一个视音频流访问，当有多个局域网用户端需要同时访问同一远程画面时，能够经过视频代理服务器进行转发，从而在广域网上只占用一个通道资源，在局域网内再进行转发。当更上级单位需要查看越级下级单位图像时，能够直接访问视频代理服务器，而不用全部去直接访问网络带宽资源有限下级单位，从而处理多级浏览集联问题。对于IE用户端浏览需求较多系统，可增设WEB服务功效，以减轻前端DVR/DVS网络带宽压力。所以，视频代理服务器软件以后对教育局处理突发应急事件画面直播含有很关键作用。2.4 系统安全管理技术应用本项目标应用，将建立安全认证机制，在安全管理系统软件中，经过分布式图像管理技术和认证服务器来实现权限管理，为系统安全运行、跨平台运行奠定了基础，并为以后CA认证系统应用提供了良好条件，确保服务器和用户机能正常运行。为确保图像存放、传输安全，图像编码采取水印技术，有效预防被她人篡改可能性，从而确保图像存放、传输安全。2.5 模数结合技术应用要组建这么大型远程网络监控系统，就现在技术而言，有3种基础技术选型方案，简单说，就是传统模拟技术方案、网络数字技术方案和模拟数字相结合实施方案。模拟和数字监控系统各有利弊，其中模拟方法图像清楚，实时性好，操纵没有延时，但结构复杂、价格昂贵；数字方法监控系统结构简单、价格廉价，但在图像清楚度、系统可靠性和稳定性等方面均略差于模拟方法监控系统，监控中心操纵控制和监控图像全部有延时（2秒以上）。经综合比较分析，我们确定采取性能好价格实惠数字和模拟结合方法组建监控系统。依据系统具体情况，对前端部分采取模拟组建方案，经过视频线将全部视频接入嵌入式网络硬盘录像机，经过嵌入式网络硬盘机可进行现场模拟监视和视频录像数字化存放，使得现场存放图像资料实时性好、清楚度高、不丢帧；传输至监控主控中心图像信号采取数字压缩传输，每个学校只需要一路光纤就可将站内全部音视频信号和报警信号传输至监控中心，相比传统模拟监控每路图像需要一条传输线路传输方法，不仅能够降低工程造价，而且系统集成度高，数据传输安全、高效，兼容性好；在监控中心，经过数字矩阵主机将数字视频信号转换为模拟信号输出到电视屏幕墙进行实时监视。总而言之，在本系统中，图像显示采取模拟方法，图像数据传输、存放采取数字方法，确保了整个系统最好性价比，因为在实际工程应用中，图像显示是模拟优于数字，而在数据传输、存放方面，是数字优于模拟。2.6 以后发展方向2.6.1 网络化视频监控系统网络化将意味着系统结构将由集总式向集散式系统过渡，集散式系统采取多层分级结构形式，含有微内核技术实时多任务、多用户、分布式操作系统以实现抢先任务调度算法快速响应，组成集散式监控系统硬件和软件采取标准化、模块化和系列化设计，系统设备配置含有通用性强、开放性好、系统组态灵活、控制功效完善、数据处理方便、人机界面友好和系统安装、调试和维修简单化，系统运行互为热备份，容错可靠等功效。系统网络化在某种程度上打破了布控区域和设备扩展地域和数量界限。系统网络化将使整个网络系统硬件和软件资源共享和任务和负载共享，这也是系统集成一个关键概念。2.6.2 数字化数字化是二十一世纪特征，是以信息技术为关键电子技术发展肯定，数字化是迈向成长通行证，伴随时代发展，我们生存环境将变得越来越数字化。视频监控系统数字化首先应该是系统中信息流（包含视频、音频、控制等）从模拟状态转为数字状态，这将根本打破“经典闭路电视系统是以摄像机成像技术为中心”结构，根本上改变视频监控系统从信息采集、数据处理、传输、系统控制等方法和结构形式。信息流数字化、编码压缩、开放式协议，使视频监控系统和安防系统中其它各子系统间实现无缝连接，并在统一操作平台上实现管理和控制，这也是系统集成化含义。第3节 各子系统具体描述3.1 前端接入子系统XX学校安全防范系统前端接入子系统包含视频图像接入、防区设置、立杆基础等部分。3.1.1视频安防监控系统依据此次监控系统工程建设实际情况，我们在各个学校大门口、各教学楼楼梯口、电脑教室等关键出入口和关键部位安装彩色红外一体化夜视摄像机。隐蔽夜视监控，现在全部是采取红外摄像技术。红外摄像技术分为被动红外摄像技术和主动红外摄像技术。被动红外摄像技术是利用任何物质在绝对零度以上全部有红外光发射，人体和热机发出红外光较强，其它物体发出红外光很微弱，利用特殊红外摄像机能够实现夜间监控。不过，这种特殊红外摄像机造价昂贵，而且不能反应周围环境情况，所以在夜视系统中不被采取。在夜视系统中常常采取主动红外摄像技术，即采取红外辐射“照明”，产生人眼看不见而一般摄像机能捕捉到红外光，辐射“照明”景物和环境，应用一般低照度黑白摄像机、白天彩色夜间自动变黑白摄像机或红外低照度彩色摄像机，感受周围环境反射回来红外光实现夜视。红外一体化夜视摄像机是将摄像机、防护罩、红外灯、供电散热单元等综合成为一体摄像设备。它实现夜视基础原理是利用CCD摄像机能够感受红外光光谱特征（即能够感受可见光，也能够感受红外光），配合红外灯作为“照明源”来夜视成像。红外灯功率和角度，摄像机配置，一定焦距感红外镜头，和是否有良好供电散热处理是判定红外一体化摄像机性能关键参数。设备选型：a) 实时监控图像水平分辨率不少于300 TVL，主观评价应不低于4级要求；b) 视频安防监控设备压缩格式为H.264/AVC或MPEG-4和更优异编码技术，录像图像像素不低于4 CIF（704576），视频录像帧率不少于25 帧/s，回放图像水平分辨率不少于270 TVL，主观评价应不低于3级要求，图像保留时间在实时录像情况下不少于15 d。3.2 图像信号传输子系统3.2.1 前端信号传输传输介质就是系统所用到线缆，其质量好坏对监控系统起到了关键性作用，假如工程用线不能确保质量话，那么系统设备再好，也不能确保监控系统正常运行和图像质量，所以我们本着对用户负责态度，全部线缆均采取名厂正品安防专用线，以确保工程质量。本方案按各个学校地实际情况设计前端视频图像和警信号接入到设置在学校嵌入式网络硬盘录像机，距离较近，采取SYV75-5视频线作为图像信号传输介质，使用RVV22.5屏蔽线进行智能快球摄像机控制，使用RVV21.0电源线进行集中供电。3.3 后端控制子系统后端控制子系统相当和学校监控中心，关键由嵌入式网络硬盘录像机、监视器、不间断电源、机柜等组成。关键是完成现场图像远程接收，用户登录管理，控制信号协调，图像实时监控，图像录象存放、检索、回放、备份、恢复等。系统前端全部声音、图像信号均经过传输介质引入后端控制设备，经过数字硬盘录像机进行控制和统计，图像信息实时保留在硬盘内，系统支持多个网络平台远程传输控制方法，从而组成监控管理网络系统。图像信号也可经过网络发送。前端摄像机控制、视频切换、显示均在系统桌面上进行操作。嵌入式硬盘录像机集成了多画面分割显示、视频移动检测、图像压缩编码/解码、数字录像/回放、影像资料管理、资料备份/还原、视频服务、音频服务等多个功效。它采取高速嵌入式微处理器和嵌入式实时操作系统，含有极高稳定性，是监控系统中功效高度集成数字化监控设备之一。嵌入式硬盘录像机含有可靠性高，防死机、病毒，性价比高等优点，含有传统模拟监控系统无法比拟优越性，能堵塞安全漏洞，消除因工作人员渎职而引发纠纷，为突发事件提供证据，很好地保护投资者利益。因为采取了数字统计技术，使已录制图像抗衰弱、抗干扰能力大大加强，多少次检索、回放全部不会影响播放图像清楚度和图像质量。数字硬盘录像机方便增加了画面分割和矩阵输出功效，可在显示器上显示任意分割图像，或单幅切换图像。数字硬盘录像机代表了现在和未来一段时期视频安防监控系统中图像处理、显示、录制方法主流方向。3.4 远程监控中心远程监控概念包含主控中心（调度中心）和领导远程监控用户端，主控中心以权限管理方法管理监控各学校监控子系统。远程监控中心基础功效是完成所辖学校实时显示、控制、存放、管理等功效，其硬件系统关键有系统管理服务器、报警管理主机、网络矩阵主机、值班职员作站、电视屏幕墙、网络接口设备、存放打印设备、不间断电源等组成。 3.4.1 系统管理主机 系统管理主机是整个数字监控网络关键，视频监控系统网络化将意味着系统结构将由集总式向分布式系统过渡，集散式系统采取多层分级结构形式，含有微内核技术实时多任务、多用户、分布式操作系统以实现抢先任务调度算法快速响应，组成份布式监控系统硬件和软件采取标准化、模块化和系列化设计，系统设备配置含有通用性强、开放性好、系统组态灵活、控制功效完善、数据处理方便、人机界面友好和系统安装、调试和维修简单化，系统运行互为热备份，容错可靠等功效。系统网络化在某种程度上打破了布控区域和设备扩展地域和数量界限。系统网络化将使整个网络系统硬件和软件资源共享和任务和负载共享，这也是系统集成一个关键概念。管理服务器是监控系统关键设备，是系统运行枢纽。系统管理服务器负责对监控系统访问认证、系统用户管理、终端权限管理、网络管理、统计、视音频数据和控制数据转发。经过管理服务器进行授权后，局领导及相关管理部门网络授权用户能够浏览和控制对应监控点图像。监控系统以全部数字嵌入式视频服务器（DVS）为服务器，以许可进入数字视频系统计算机为用户机，用户机对服务器防问必需经过管理服务器处理。在管理服务器上分配数据浏览权限，控制监控前端摄像机、云台、镜头等。全部对监控系统访问全部需经过管理服务器认证，进入系统需要有口令验证。从网络级、用户级和软件级多层保障系统安全。采取管理服务器视频代理服务功效是可节省带宽资源，当多个用户集中访问某一路图像时，在监控中心建立转发机制，此路图像经视频流服务复制后转发给发出访问请求用户，从而节省了有限广域网带宽资源，保障了视频服务器和硬盘录像机等设备处理能力，更满足了对突发事件大量实时监视。同时，图像传输能够采取“组播”、“点播”方法。因为管理服务器需要全天连续不停地工作，本系统选择专用服务器，以使系统长久稳定、可靠地工作。当系统扩展到一定规模时，将单服务器结构转化成适于大规模网络监控多服务器或服务器集群结构。3.4.4 值班职员作站 值班职员作站可依据需要集中或分散地设在运行班组、保卫部门、安监部门或值班领导处，对于监控学校数量较少系统可将系统服务器兼做值班职员作站。 值班职员作站安装 Windows 操作系统，经过 IE 浏览器或网络视频集中监控系统管理软件对下辖各学校进行实时监控，包含： 启停录像功效，控制摄像机动作，控制雨刷、照明开关和学校其它控制操作动作； 显示系统和各学校电子地图，显示布防撤防情况和进行布防撤防； 对监控画面进行多种分割显示、轮巡显示、全屏及缩放显示； 监控设备工作状态，自动生成运行日志，自动进行维护管理； 查询报警情况和统计，历史录像统计和管理； 打印输出实时和历史多种数据、报表、图像。 3.4.5其它设备 监控中心可依据系统需要增设图像打印机、光盘刻录机、不间断供电电源等设备和避雷器、防雷抗干扰设备。 3.4.6监控中心建设要求监控中心建设具体指标以下：(1) 供电系统 电压改变范围220V-5%220V+5%； 频率改变范围50HzA0.5； 波形失真率A8%； 在电柜中加装防雷保护模块。(2) 地线系统 设备保护采取联合接地1V； 直流工作地采取独立接地2V； 防雷接地10V。(3) 环境 温度1824BC，改变率10BC/h； 湿度40%70%，不凝露； 机房内照明度/200LUX（灯光不能直射到大屏幕电视墙及操作台）； 机房内尘埃18000粒/dm； 机房内无线电干扰场强120Db。(4) 机房供配电由大楼引独立电源到设备间配电柜，有条件能够采取双路供电，指挥中心和设备用机房用电，由配电柜统一分配。含有不间断供电功效，UPS系统设计后备时间8小时。(5) 机房静电泄放系统设计采取独立直流静电泄放回路系统，从机房配电柜引BVR16mm绝缘非屏蔽线缆至机房内辅助等电位铜排。每平方米活动地板支撑脚上引一根BVR6mm双色导线和铜排相连。(6) 其它要求 监控中心设置为禁区，部署摄像机并应有确保本身安全防护方法和通讯设施； 监控中心安装和区域报警中心联网紧急报警装置，报警响应时间小于20 s； 监控中心应配置中心报警控制主机和报警专用打印机，能监视和统计入网用户向中心发送多种信息。该中心能实施对监控目标监视、监控图像切换、云台及镜头控制，并进行录像；当报警发生时，监控中心宜能显示周界模拟地形图，并以声、光信号显示报警具体位置； 监控中心应配置终端图像显示装置，能实时显示发生警情区域、日期、时间及报警类型等信息，周界视频监控应和报警系统联动； 监控中心宜对入侵报警系统和视频监控系统集中供电； 视频监控系统备用电源供电时间应满足摄像机和录像设备正常工作4 h需要，入侵报警系统备用电源供电时间应满足正常工作24 h需要； 监控中心应对室外AC 220V进行供电线路和室内设备分别配置漏电保护装置或报警式剩下电流动作保护装置，设备接地接线盒中心线对地良好接地。第四章安防系统安装规范4.1、控制室选择 选择噪音小、地面洁净、空间宽大（1250 m）; 地板：采取进口防静电活动地板，安装高度为300mm; 天花板：采取铝合金针孔吸音天花，白色亚光； 墙面：采取易
