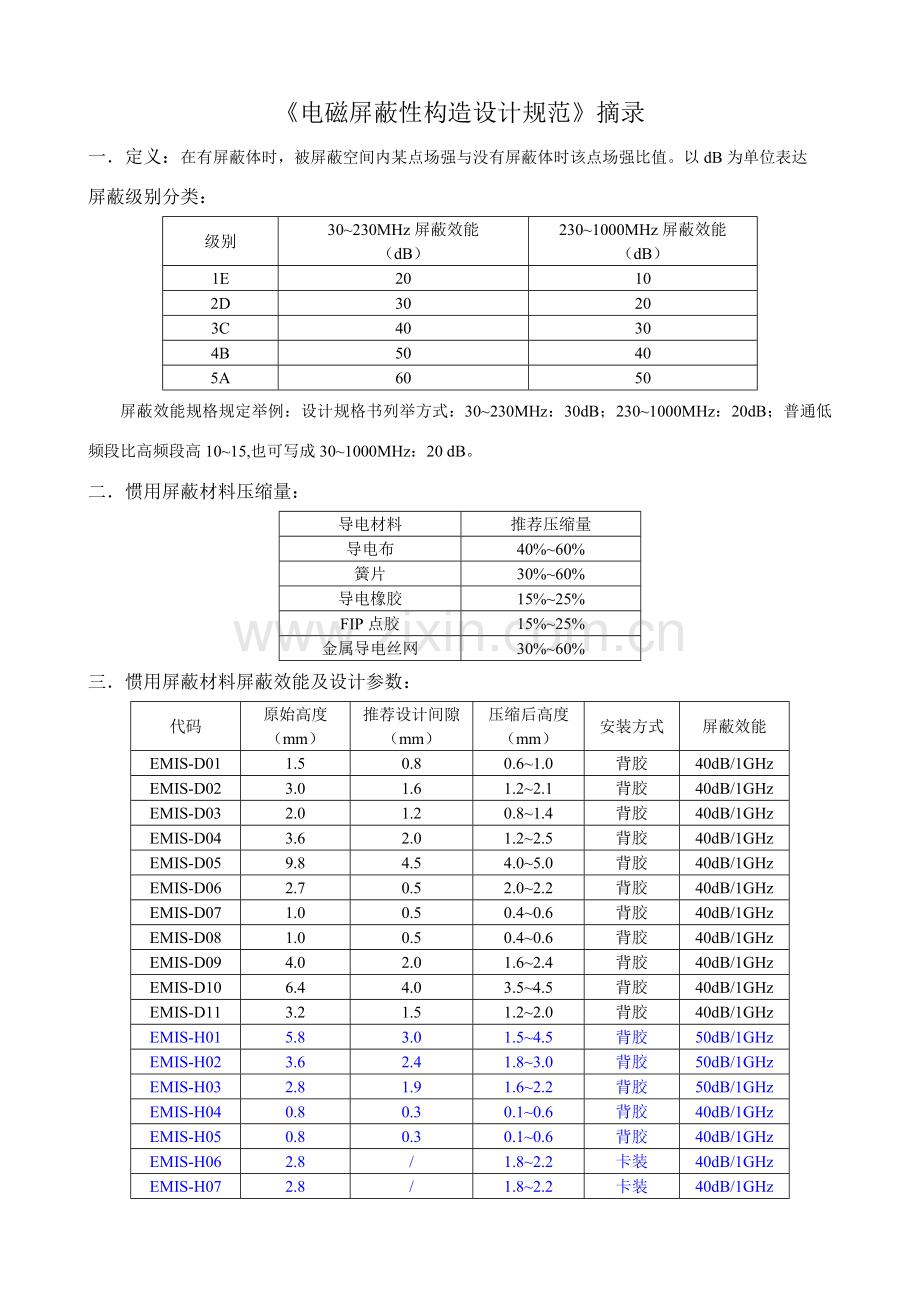

1、电磁屏蔽性构造设计规范摘录一定义:在有屏蔽体时,被屏蔽空间内某点场强与没有屏蔽体时该点场强比值。以dB为单位表达屏蔽级别分类:级别30230MHz屏蔽效能(dB)2301000MHz屏蔽效能(dB)1E20102D30203C40304B50405A6050屏蔽效能规格规定举例:设计规格书列举方式:30230MHz:30dB;2301000MHz:20dB;普通低频段比高频段高1015,也可写成301000MHz:20 dB。二惯用屏蔽材料压缩量:导电材料推荐压缩量导电布40%60%簧片30%60%导电橡胶15%25%FIP点胶15%25%金属导电丝网30%60%三惯用屏蔽材料屏蔽效能及设计参

2、数:代码原始高度(mm)推荐设计间隙(mm)压缩后高度(mm)安装方式屏蔽效能EMIS-D011.50.80.61.0背胶40dB/1GHzEMIS-D023.01.61.22.1背胶40dB/1GHzEMIS-D032.01.20.81.4背胶40dB/1GHzEMIS-D043.62.01.22.5背胶40dB/1GHzEMIS-D059.84.54.05.0背胶40dB/1GHzEMIS-D062.70.52.02.2背胶40dB/1GHzEMIS-D071.00.50.40.6背胶40dB/1GHzEMIS-D081.00.50.40.6背胶40dB/1GHzEMIS-D094.02.

3、01.62.4背胶40dB/1GHzEMIS-D106.44.03.54.5背胶40dB/1GHzEMIS-D113.21.51.22.0背胶40dB/1GHzEMIS-H015.83.01.54.5背胶50dB/1GHzEMIS-H023.62.41.83.0背胶50dB/1GHzEMIS-H032.81.91.62.2背胶50dB/1GHzEMIS-H040.80.30.10.6背胶40dB/1GHzEMIS-H050.80.30.10.6背胶40dB/1GHzEMIS-H062.8/1.82.2卡装40dB/1GHzEMIS-H072.8/1.82.2卡装40dB/1GHzEMIS-H0

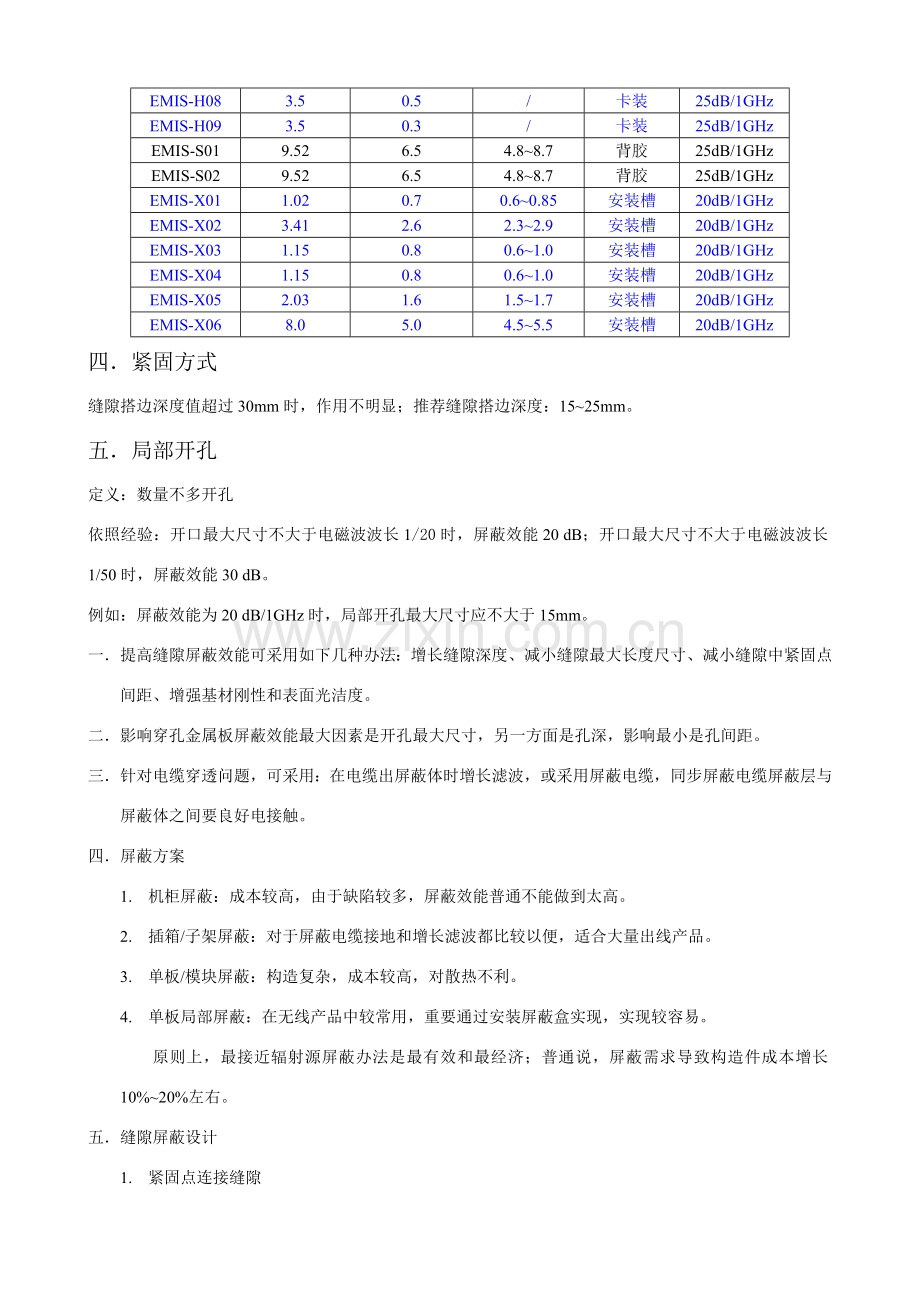

4、83.50.5/卡装25dB/1GHzEMIS-H093.50.3/卡装25dB/1GHzEMIS-S019.526.54.88.7背胶25dB/1GHzEMIS-S029.526.54.88.7背胶25dB/1GHzEMIS-X011.020.70.60.85安装槽20dB/1GHzEMIS-X023.412.62.32.9安装槽20dB/1GHzEMIS-X031.150.80.61.0安装槽20dB/1GHzEMIS-X041.150.80.61.0安装槽20dB/1GHzEMIS-X052.031.61.51.7安装槽20dB/1GHzEMIS-X068.05.04.55.5安装槽20

5、dB/1GHz四紧固方式缝隙搭边深度值超过30mm时,作用不明显;推荐缝隙搭边深度:1525mm。五局部开孔定义:数量不多开孔依照经验:开口最大尺寸不大于电磁波波长1/20时,屏蔽效能20 dB;开口最大尺寸不大于电磁波波长1/50时,屏蔽效能30 dB。例如:屏蔽效能为20 dB/1GHz时,局部开孔最大尺寸应不大于15mm。一 提高缝隙屏蔽效能可采用如下几种办法:增长缝隙深度、减小缝隙最大长度尺寸、减小缝隙中紧固点间距、增强基材刚性和表面光洁度。二 影响穿孔金属板屏蔽效能最大因素是开孔最大尺寸,另一方面是孔深,影响最小是孔间距。三 针对电缆穿透问题,可采用:在电缆出屏蔽体时增长滤波,或采用

6、屏蔽电缆,同步屏蔽电缆屏蔽层与屏蔽体之间要良好电接触。四 屏蔽方案1. 机柜屏蔽:成本较高,由于缺陷较多,屏蔽效能普通不能做到太高。2. 插箱/子架屏蔽:对于屏蔽电缆接地和增长滤波都比较以便,适合大量出线产品。3. 单板/模块屏蔽:构造复杂,成本较高,对散热不利。4. 单板局部屏蔽:在无线产品中较常用,重要通过安装屏蔽盒实现,实现较容易。原则上,最接近辐射源屏蔽办法是最有效和最经济;普通说,屏蔽需求导致构造件成本增长10%20%左右。五 缝隙屏蔽设计1. 紧固点连接缝隙屏蔽效能最重要影响因素是缝隙最大尺寸和缝隙深度,减小紧固点间距、增长连接零件刚性。2. 增长缝隙深度单排紧固时缝隙深度超过30

7、mm后屏蔽效能差别就不明显,普通推荐值为1525mm。增长缝隙深度可采用某些迷宫或嵌入式构造,或采用双排紧固点方式(最佳将两排紧固点错开分布)。3. 紧固点间距下表是按照DKBA0.460.0031屏蔽效能测试办法得出单排紧固点缝隙在不同间距下屏蔽效能,测试样品T=1.5mm,大小600600mm。在选取紧固点间距时应当参照该表推荐数据,并依照实际构造形式进行一定调节510mm。表1 单排紧固点距离推荐值构造形式缝隙深度L(mm)屏蔽效能(E)10dB/1GHz屏蔽效能(D)20dB/1GHz屏蔽效能(C)30dB/1GHz板与板直接连接251408045板与板折弯90后连接251509055

8、板与型材或压铸件连接2517011075型材或压铸件之间连接2517011075板与型材连接特例1520180110802520012090表2 双排紧固点距离D推荐值缝隙深度L(mm)屏蔽效能(D)20dB/1GHz屏蔽效能(C)30dB/1GHz30120805015010070180120图:双排紧固六 屏蔽材料选用惯用屏蔽材料表3 导电布华为代码截面形状截面尺寸(mm)备注EMIS-D01半椭圆形宽3.8,高1.5EMIS-D02方形宽3.0,高3.0EMIS-D03腰形宽4.0,高2.0EMIS-D04半椭圆形宽6.4,高3.6EMIS-D05C形宽10.7,高9.8惯用于机柜门、子

9、架门等需要较大压缩量屏蔽场合EMIS-D06半圆形宽4.3,高2.7用于1英寸以上宽度型材面板屏蔽EMIS-D07矩形宽3.0,高1.0EMIS-D08矩形宽7.0,高1.0EMIS-D09半椭圆形宽11.0,高4.0EMIS-D10半圆形宽9.5,高6.4EMIS-D11矩形宽9.5,高3.2表4 簧片华为代码截面形状外形尺寸(mm)备注EMIS-H01指形宽15.2,高5.8铍铜簧片,用于高屏蔽效能规定机柜EMIS-H02指形宽9.4,高3.6铍铜簧片,用于高屏蔽效能规定机柜EMIS-H03指形宽7.1,高2.8铍铜簧片,用于高屏蔽效能规定机箱EMIS-H04锯齿形宽5.8,高0.8铍铜簧

10、片EMIS-H0590锯齿形安装宽度4.1,扭角高0.8不锈钢簧片,粘贴在型材原则插箱前面横梁上,用于横梁与面板之间屏蔽EMIS-H06C形宽8.1,高2.8铍铜簧片,广泛用于钣金面板、钣金机箱合用料厚:T=1.2mmEMIS-H07C形宽8.1,高2.8铍铜簧片,广泛用于钣金面板、钣金机箱合用料厚:T=1.5mmEMIS-H08异形由于弹性齿片在单板插拔过程中容易损坏,故新设计面板中不采用EMIS-H09异形不锈钢材质,只用于6U高0.8英寸宽型材面板表5 导电橡胶华为代码截面形状尺寸(mm)备注EMIS-X01圆形直径D1.02新产品中不采用EMIS-X02D形宽3.1,高3.43用于微蜂

11、窝压铸盒体盒盖之间屏蔽EMIS-X03圆形O形圈直径D58.5,横截面直径D1.25BOM编码:63250013,用于扣板与单板面板之间屏蔽EMIS-X04圆形O形圈直径D43.0,横截面D1.25BOM编码:63250014,用于扣板与单板面板之间屏蔽EMIS-X05圆形直径D2.03BOM编码:28050011,用于无线产品小模块屏蔽盒体,需要有安装槽EMIS-X06异形用于室外机柜F01D100,既可以防水,也可以屏蔽表6 金属丝网华为代码截面形状尺寸(mm)备注EMIS-S01半椭圆形宽12.7,高9.52,无背胶只用于钣金型屏蔽电缆夹线构造EMIS-S02半椭圆形宽12.7,高9.5

12、2,有背胶只用于型材型屏蔽电缆夹线构造表7 其他屏蔽材料华为代码矩形描述备注EMIS-A01矩形长110宽150厚2,有背胶,在3GHz5GHz范畴内吸取损耗不不大于10dB,中心频率4GHz吸取损耗不不大于20dB用于METR06040产品导电漆/喷涂固化后表面电阻不大于0.5ohm,涂层固化后,用3M 750胶带粘贴后,胶带上无大面积明显金属颗粒,检查涂层之间附着力;采用百格刀法检查涂层与基体之间附着力,长期工作温度-570摄氏度用于塑胶件盒体屏蔽点胶(FIP)/滴胶固化后截面宽度尺寸1.2mm,公差0.2mm,高度0.9mm,公差0.1mm;滴胶固化后对基体附着力不不大于10N/cm;电

13、阻不大于0.5ohm;长期工作温度-590摄氏度惯用于无线压铸屏蔽盒体七 开孔屏蔽设计1. 通风孔屏蔽穿孔金属板孔隙率在30%60%之间,普通可满足绝大多数产品散热需要;屏蔽效能在1030dB/1GHz之间。影响穿孔金属板屏蔽效能最大因素是开孔最大尺寸。表10 典型通风孔屏蔽效能板厚(mm)孔尺寸(mm)孔间距(mm)30230MHz屏蔽效能(dB)2301000MHz屏蔽效能(dB)孔隙率2.04圆孔或4圆外接六角孔655400.355圆孔或5圆外接六角孔750350.406圆孔或6圆外接六角孔845300.448圆孔或8圆外接六角孔1035200.50方孔44650350.44方孔5574

14、5300.51方孔66840250.56方孔881030150.64方孔10101225100.691.54圆孔或4圆外接六角孔650350.355圆孔或5圆外接六角孔745300.406圆孔或6圆外接六角孔840250.448圆孔或8圆外接六角孔1030150.50方孔44645300.44方孔55740250.51方孔66835200.56方孔881025100.64方孔1010122050.691.04圆孔或4圆外接六角孔645300.355圆孔或5圆外接六角孔740250.406圆孔或6圆外接六角孔835200.448圆孔或8圆外接六角孔1025100.50方孔44640250.44方

15、孔55735200.51方孔66830150.56方孔88102050.64注:表10为开孔数量5050,测试办法遵循DKBA0.460.00312. 局部开孔屏蔽局部开孔意指数量不多开孔,普通指光纤出线孔、批示灯、拨码开关、调测孔和观测孔等,局部开孔屏蔽效能可依照经验来判断,当开孔最大尺寸不大于电磁波波长1/20时,屏蔽效能为20dB,当开孔最大尺寸不大于电磁波波长1/50时,屏蔽效能为30dB。例如:当规定屏蔽效能为20dB/1GHz时,局部开孔最大尺寸应不大于15mm(1GHz时波长为300mm)。3. 塑胶件屏蔽塑胶件屏蔽设计重要有两种方案:在塑胶件内侧喷涂导电漆或者内衬薄金属片。喷涂

16、导电漆方案普通用于屏蔽效能不高于15dB/1GHz场合,推荐选用含Ag/Cu颗粒导电漆,这种类别导电漆性价比比较适当。导电漆固化后表面电阻应不大于0.2ohm/inch2 ;对于详细产品,可将指标换算成最大对角线电阻规定。塑胶盒体中盒体盒盖之间缝隙是塑胶件屏蔽最大难题。接缝屏蔽办法普通有三种,如图12所示,分别用于不同应用场合。方式一通过两个零件接缝处互相咬合,运用塑胶件自身弹性保证缝隙接触。这种屏蔽方式比较简朴,两个零件通过少数几种螺钉连接即可。但这种缝隙结合方式很难保证缝隙可靠接触,屏蔽效能不超过10dB/1GHz。方式二在接缝处增长屏蔽材料,屏蔽材料在两个零件压紧之后提供良好屏蔽效果。在

17、构造设计容许状况下,推荐采用这种性价比较好解决方案。方式三是在盒体内侧固定不锈钢片,运用不锈钢片与盒盖(已喷导电漆)内侧接触。屏蔽效能可达到20dB/1GHz。4. 单板局部屏蔽(1)盒体式屏蔽盒盒体式构造屏蔽盒采用0.30.5mm厚冷孔板或镀锡钢板冲压、折弯而成,通过盒体管脚与PCB板通过波峰焊固定,如图13所示。屏蔽效能普通可达20dB/1GHz。盒体引脚间距应不大于12mm,引脚自身宽度普通为0.8mm0.9mm,引脚长度不不不大于3mm。盒体对角有一对预紧引脚,安装屏蔽盒时,先将屏蔽盒扣上PCB板,拧转预紧引脚,将屏蔽盒固定在PCB板上,再进行波峰焊。图13 盒体式屏蔽盒(波峰焊)如果

18、屏蔽盒需要更高屏蔽效能,通过引脚焊接方式屏蔽性能也许不能满足规定,可以采用回流焊,使屏蔽盒与PCB板连接为一种整体。盒体上面有定位引脚限位,定位引脚普通取23个,安装时只需将屏蔽盒扣在PCB板上,再进行回流焊。需要回流焊接屏蔽盒焊接面平面度不超过0.15mm。图14 盒体式屏蔽盒(回流焊)如果屏蔽盒内部元器件需调试,则屏蔽盒应设计成图13所示盒体与盒盖组合形式,如果不需要则最佳设计成一体,以简化构造形式。(2)围框式屏蔽盒围框式构造屏蔽盒重要用于单板工作频率十分高场合,如在射频模块。屏蔽盒与PCB之间连接可以是回流焊或者螺钉连接。围框式屏蔽盒普通采用锌铝合金压铸或者型材拉制而成,加工后进行化学

19、氧化解决,构造形式如图15所示。不采用螺钉连接时,盒体中间隔筋普通取34mm,如果需要安装螺钉,则在相应位置将筋加厚至56mm。周边隔筋由于要安装螺钉,厚度普通取56mm。围框式构造盒体与盒盖之间用螺钉连接,螺钉间距3040mm。如果屏蔽效能规定很高,可以在盒体与盒盖之间或者盒体与PCB之间增长屏蔽材料。最常用是采用FIP点胶技术,点胶宽度为1.2mm,高度为0.91.0mm。因而隔筋最小宽度可以做到2mm。采用点胶时也应当有一定紧固螺钉,螺钉间距为100150mm.为避免过度压缩,屏蔽盒隔筋上应当有螺钉限位凸台,凸台高度0.60.7mm。图15 围框式屏蔽盒八 电缆屏蔽设计屏蔽电缆在出屏蔽壳体时,需通过夹线构造或者屏蔽连接器,使得电缆屏蔽层与屏蔽体至少环形180度可靠接地。非屏蔽电缆进出屏蔽壳体时,需要在屏蔽体上增长滤波办法。电源线一定通过电源滤波器进出屏蔽壳体。可参照构造屏蔽设计:一 迷宫式屏蔽构造即在盒盖上做成某些U形卡扣,普通有这样设计准则:当U形迷宫构造深度不不大于510倍开口宽度时,可以以为是形成了迷宫构造,可以达到近15dB屏蔽效能。如图1所示,U形构造深度9mm,迷宫U形槽开口宽度1mm,卡扣宽度可以是4050mm。注意U形卡扣之间距离不能太大,普通不超过15mm。图1 迷宫式屏蔽构造二 扣式屏蔽构造普通用来安装EMIS-H06簧片图2 扣式屏蔽构造
