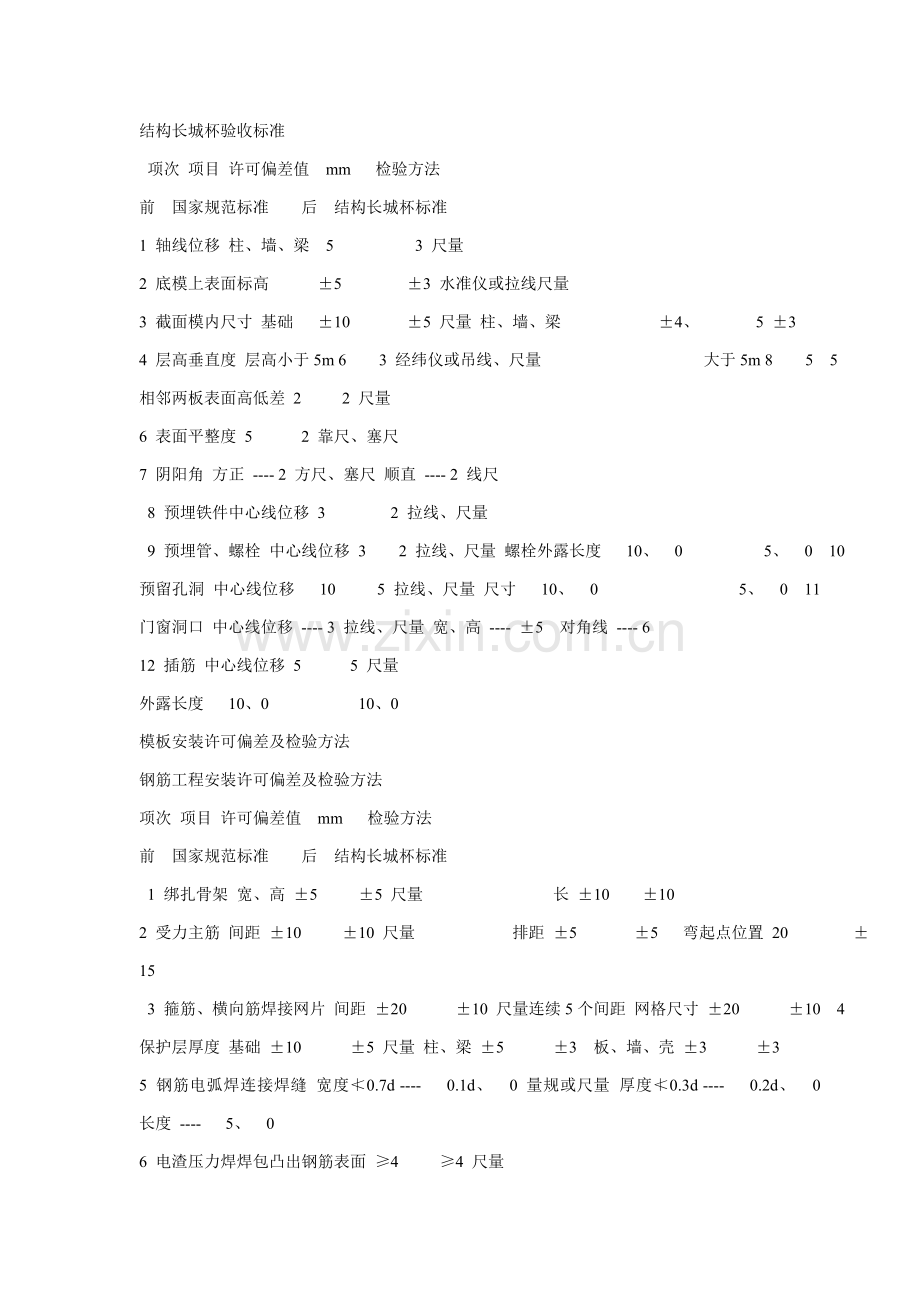

结构长城杯验收统一标准.doc

结构长城杯验收标准 项次 项目 许可偏差值mm 检验方法 前国家规范标准 后结构长城杯标准 1 轴线位移 柱、墙、梁 5 3 尺量 2 底模上表面标高 5 3 水准仪或拉线尺量 3 截面模内尺寸 基础 10 5 尺量 柱、墙、梁 4、 5 3 4 层高垂直度 层高小于5m 6 3 经纬仪或吊线、尺量 大于5m 8 5 5 相邻两板表面高低差 2 2 尺量 6 表面平整度 5 2 靠尺、塞尺 7 阴阳角 方正 - 2 方尺、塞尺 顺直 - 2 线尺 8 预埋铁件中心线位移 3 2 拉线、尺量 9 预埋管、螺栓 中心线位移 3 2 拉线、尺量 螺栓外露长度 10、0 5、0 10 预留孔洞 中心线位移 10 5 拉线、尺量 尺寸 10、0 5、0 11 门窗洞口 中心线位移 - 3 拉线、尺量 宽、高 - 5 对角线 - 6 12 插筋 中心线位移 5 5 尺量 外露长度 10、0 10、0 模板安装许可偏差及检验方法 钢筋工程安装许可偏差及检验方法 项次 项目 许可偏差值mm 检验方法 前国家规范标准 后结构长城杯标准 1 绑扎骨架 宽、高 5 5 尺量 长 10 10 2 受力主筋 间距 10 10 尺量 排距 5 5 弯起点位置 20 15 3 箍筋、横向筋焊接网片 间距 20 10 尺量连续5个间距 网格尺寸 20 10 4 保护层厚度 基础 10 5 尺量 柱、梁 5 3 板、墙、壳 3 3 5 钢筋电弧焊连接焊缝 宽度0.7d - 0.1d、0 量规或尺量 厚度0.3d - 0.2d、0 长度 - 5、0 6 电渣压力焊焊包凸出钢筋表面 4 4 尺量 7 不等强锥螺纹接头外露丝扣 锥筒外露整扣 1个 1个 目测 锥筒外露半扣 - 38 梁、板受力钢筋搭接锚固长度 入支座、节点搭接 - 105 尺量 入支座、节点锚固 - 5 9 两端镦头预应力钢丝束长度 同一束钢丝长度 5 5 尺量 同一组钢丝长度 2 2 10 无粘结筋位置垂直偏差 板内 5 5 尺量 梁内 10 5 11 预应力筋承压板 中心线位置 - 3 尺量 垂直度 - 0 混凝土工程许可偏差及检验方法 项次 项目 许可偏差值mm 检验方法 国家规范标准 结构长城杯标准 1 轴线位移 基础 15 10 尺量 独立基础 10 10 墙、柱、梁 8 5 2 垂直度 层高5m 8 5 经纬仪吊线尺量 层高5m 10 8 全高H H/1000且30 H/1000且30 3 标高 层高 10 5 水准仪尺量 全高 30 30 4 截面尺寸 基础宽、高 85 5 尺量 柱、墙、梁宽、高 85 3 5 表面平整度 8 3 2m靠尺、塞尺 6 角、线顺直度 3 拉线尺量 7 保护层厚度 基础 5 尺量 柱、梁、墙、板 53 8 楼梯踏步板宽度、高度 3 尺量 9 电梯井筒 长、宽对定位中心线 250 200 经纬仪尺量 筒全高H垂直度 H/1000且30 H/1000且30 10 阳台、雨罩位移 5 吊线、尺量 11 预留孔、洞中心线位移 15 10 尺量 12 预埋螺栓 中心线位移 10 3 尺量 螺栓外露长度 5 50 13 张拉端预应力筋内缩量限值 支承式锚具螺帽缝隙 1 1 观察钢板尺量 支承式锚具加每块垫板缝隙 1 1 锥塞式锚具 5 3 夹片式锚含有顶压 5 3 夹片式锚具无顶压 6-8 6 14 锚固端保护层厚度 凸出式锚固端锚具 50 50 观察钢板尺量 外露预应力筋 20 20 易腐蚀环境外露预应力筋 50 50结构长城杯需要重视问题 相关楼梯间施工缝留置问题 按规范4.4.18条“宜留置在结构受剪力较小且便于施工部位”要求通常应留置在楼梯踏步上三步或下三步位置。在现浇混凝土结构中楼梯间两侧墙多为现浇砼墙楼梯和墙不能同时施工给楼梯施工缝留置带来困难。对楼梯施工缝留置提出以下几点： 一. 一.框架结构或楼梯间两侧后砌隔墙楼梯施工缝应按规范要求留在楼梯踏步上三步或下三步处。 二. 二.楼梯间两侧为现浇砼墙时楼梯施工缝宜把楼梯梁二分之一即上跑楼梯梁全部和休息平台1/3到1/2处全留出不浇砼具体要求是 1. 1. 下层剪力墙浇筑砼时上跑一侧见图一墙上应留置楼梯梁梁窝。 2. 2. 下跑楼梯浇筑砼时休息平台楼梯梁只浇到二分之一上跑楼梯梁那部分不浇而且在上跑楼梯一侧休息平台1/31/2处留置施工缝见图一也 3. 3. 不浇筑砼。 4. 4. 楼面浇筑砼时上跑楼梯梁在剪力墙支座处须塞泡沫块留置梁窝。 5. 5. 上跑楼梯支模时将楼梯梁、休息平台、楼梯梁支座处施工缝表面应剔凿清理洁净露出石子。 6. 6. 在上跑楼梯砼浇筑时接槎处浇水湿润下部分同砼配合比无石子砂浆细致振实形成一体。 三. 三.如按叠合梁对待把梁打到休息平台底或楼板底。这种做法必需严格按4.4.16条叠合面要求处理。 四. 四.板式楼梯踏步作为受力板支在两侧剪力墙上时可在平行于踏步板任何位置甩施工缝。 相关后浇带钢筋、模板、砼问题 一. 一. 后浇带钢筋 1. 1. 基础底板、地下室墙和楼层梁板钢筋在后浇带处应和同部位钢筋同时施工一次绑扎到位。有基础底板厚度较大为便于模板安装和拆除施工缝清理上层钢筋不一次绑死留设出入口方便下人清理。另外在垫层上还应加深做集水坑方便冲洗、抽水。 2. 2. 后浇带处钢筋保护层厚度尤其是梁板上下层钢筋保护层垫块应垫架牢靠到位板负弯矩筋马凳除高度正确外刚度要大提议通长设置并在模板上加以控制做到双控以确保钢筋位置正确。 3. 3. 砼浇筑后遗洒在钢筋上砼浆应立即清理洁净并加以保护。 4. 4. 在后浇带砼浇筑前对所在部位钢筋重新绑扎、修整认真除锈清理尤其是基础底板及地下室外墙钢筋要作为关键加以处理做好隐检统计。 二. 二. 后浇带模板 1. 1. 结构施工时后浇带墙、梁、板模板和结构层模板同时施工以确保后浇带部分墙、梁、板几何尺寸、标高和结构工程一致。 2. 2. 后浇施工缝模板尤其是基础底板、地下室外墙处止水方法等必需有方案和节点大样做到现有足够刚度预防变形、胀模、漏浆又便于安装拆除梁、板施工缝要顺直立面要垂直又必需控制好钢筋保护层厚度。为确保底板后浇带接缝处严密顺直在板底支模时在后浇带边通长加一条15mm厚30mm宽板条作为控制底板钢筋保护层厚度。 3. 3. 梁、板、墙结构砼达成拆模强度后应立即拆除模板并将后浇带处清理洁净。后浇带梁板在悬臂处底板模板拆除次序是梁底模拆除梁底支顶顶板模拆除顶板支顶。严禁梁、板同时拆除再回顶。 4. 4. 梁、板底支顶在支撑上下全部须垫5cm 厚木板支顶位置上、下层必需对准在一个垂直面上支顶间距视跨度而顶通常不超出2m层高在3.5m以上中间应又横向拉杆。 5. 5. 后浇带模板拆除后在施工缝处将砼表面剔凿露出石子清理洁净然后用竹胶板加以覆盖保护尤其在首层后浇带处应覆盖严密预防施工用水或雨水流淌进入地下。 6. 6. 基础底板后浇带靠外墙处应事先考虑留出集水坑便于清除后浇带内积水和垃圾等杂物。 7. 7. 后浇带浇筑前应重新支模接缝处应严密周围粘贴海绵条预防漏浆。后浇带支模时严禁拆除支顶梁、板顶撑。后浇带砼拆模以同条件试块达成要求要求后经同意方可拆除。 三. 三. 砼浇筑 1. 1. 后浇带砼浇筑前施工部位接槎处必需剔凿到位对接槎表面必需用钢丝刷清理洁净经隐检、预检合格。 2. 2. 后浇带砼强度等级要比所在部位结构原设计砼强度等级提升一级或以设计要求并应掺膨胀剂以防砼收缩产生裂缝基础底板及地下室外墙等有抗渗要求按原设计抗渗砼等级施工。 3. 3. 砼应分层振捣在施工缝接槎处插点要加密梁、板表面要压实抹平。 4. 4. 加强对后浇带养护浇筑后12h之内梁板平面必需覆盖塑料薄膜封盖严密或覆盖阻燃草帘、麻袋片浇水养护以确保砼处于湿润状态时间大于7天。 相关钢筋保护层控制问题 一. 一.现行规范对钢筋砼保护层厚度要求 1. 1. GBT50204-92第3.5.7条受力砼保护层厚度应符合设计要求当设计无具体要求时不应小于受力钢筋直径并应符合表3.5.7要求。 钢筋砼保护层厚度mm 表3.5.7 环境和条件 构件名称 砼强度等级 低于C25 C25及C30 高于C30 室内正常环境 板、墙、壳 15 梁、柱 25 露天和室内高湿度环境 板、墙、壳 35 25 15 梁、柱 45 35 25 有垫层 基础 35 无垫层 70 2. 2. 表3.5.7注中对现浇钢筋砼工程钢筋砼受弯构件钢筋端头保护层厚度通常为10mm板、墙、壳中分布钢筋保护层厚度不应小于10mm 梁柱中箍筋和结构钢筋保护层厚度不应小于15mm。 3. 3. 从表3.5.7看砼保护层厚度和环境条件相关和构件类别相关和砼强度等级相关因之在钢筋安装绑扎时对砼保护层厚度必需给予注意。首先在技术交底中交清多种构件不一样部位砼保护层厚度。 4. 4. 砼保护层厚度如设计要求低于规范要求则还须按规范要求实施。 二. 二.钢筋保护层垫块 1. 1. 水泥砂浆垫块 a. a. 垫块制作按不一样厚度应有正确模具和靠尺分成多种规格。 b. b. 垫块水泥砂浆百分比12成型后应加强养护分规格存放。基础底板35mm垫块应用小豆石砼制作要有足够强度。 c. c. 梁、板等平台构件下保护层应垫架在最下层钢筋下面梁应垫在箍筋下面、侧面其厚度为15mm。垫块间距应由钢筋直径确定通常小于1m。 d. d. 墙、柱、梁侧水泥砂浆垫块绑扎要牢靠不应绑在十字花上位置应正确合模时不应撞掉间距小于1m 。 2. 2. 塑料垫块、塑料卡 a. a. 梁底、板底塑料垫块依据垫架位置不一样选择符合保护层厚度垫块。 b. b. 墙、柱、梁保护层根据所卡位置和钢筋直径大小选择匹配塑料卡。 c. c. 塑料垫块、塑料卡垫加后为预防移动或脱落应用22#铁丝绑紧间距60-120cm一个。 3. 3. 钢筋顶棍、钢筋双F卡、双T卡 剪力墙、柱、梁等支模时为确保其几何尺寸和砼保护层正确不少工程在墙、柱上、中、下梁上口用钢筋顶棍或双F卡、双T卡固定。 a. a. 钢筋顶棍双F卡或双T卡长度可比所顶断面小2mm切断钢筋应用无尺锯下料端部必需垂直无飞边端头涂刷防锈漆。 b. b. 双F卡、双T卡加工时应依据卡主筋位置确定尺寸先加工模具在模具中焊接确保卡子各部位尺寸正确从而有效控制钢筋排距和砼保护层厚度。 c. c. 钢筋顶棍双F卡、双T卡安装时应用20#绑丝固定。钢筋顶棍用于墙根、门、窗洞口采取电弧焊固定时不许可和主筋点焊以免咬肉、烧伤钢筋局部产生淬硬组织轻易脆断。若须点焊必需另加附加筋。顶棍和钢筋焊接按焊接规程采取搭接焊焊缝长度3d以较小钢筋直径计算。 d. d. 采取顶棍双F卡、双T卡部位不用再绑保护层垫块。卡子间距视部位不一样而定通常小于1.2M。 4. 4. 钢筋马凳 楼板有双层钢筋网时为确保负弯矩筋h。高度和板面砼保护层厚度必需设置马凳马凳形式多样提议采取工字或三角马凳为好。 a. a. 三角马凳、工字马凳加工时其高度h依据垫架位置正确计算下腿横筋宽度b要大于板下铁钢筋网间距b下网间距+5CMh=板厚-215MM保护层-4板上下钢筋网直径。b. b. 马凳加工时马凳以上钢筋要有一定刚度长短以剩下钢筋短料决定焊接牢靠。 c. c. 顶板钢筋上网绑扎前应将马凳放上钢筋绑完后立即调整好马凳下面横筋必需搁在下层钢筋网上并用绑丝固定马凳下钢筋底铁处必需垫好保护层垫块。 三. 三. 剪力墙钢筋定距梯子问题 1. 1. 竖向定距梯子筋 竖向梯子筋控制水平钢筋间距竖向主筋排距及墙砼保护层厚度之用。它固定在主筋处墙砼浇筑时作为钢筋一部分留在墙内。 a. a. 竖向梯子筋依据水平、竖向钢筋间距、排距焊接成梯子有单独绑在墙主筋上这么增加了钢筋方法用料多耗用钢材提升了工程成本有梯子筋主筋和墙主筋同一规格焊成梯子后替换墙主筋因为梯子筋在焊接时多为点焊损伤主筋不符合钢筋焊接验收规程JGJ18-96不能在主筋上电弧点焊要求。影响主筋受力性能。 我们提议竖向梯子筋主筋直径比剪力墙竖向主筋直径规格提升一级可替换墙竖向主筋。 b. b. 梯子筋加工焊接时十字相焊多为点焊轻易烧伤主筋JGJ18-96第4.4.1条钢筋电弧焊焊接时引弧应在垫板、帮条或形成焊缝部位进行不得烧伤主筋。电弧焊时不能顺便在主筋上点焊因焊缝过小冷却速度快而以生裂纹和淬硬组织形成冷淬起源点。 电弧焊焊接缺点规程表5.5.2中搭接焊横向咬边深度0.5mm在长2d焊缝表面气孔和夹渣数量不多于2个面积小于6mm2梯子筋焊接中其缺点肯定超出范围所以相同级直径梯子筋替换主筋是不妥。 梯子筋直径大一级钢筋截面积增大30%所以竖向梯子筋直径提升一级后在焊接过程中即使有横向咬边有2mm缺点仍能满足原主筋受力性能要求。c. c. 竖向梯子筋形式和加工尺寸图上、中、下三个横撑应和墙厚度相等最多可小2mm作为顶住模板顶撑和控制砼保护层厚度这三根顶撑长度下料时必需正确必需用无尺锯将端部垂直切平不得有飞边斜歪等现象。且端部涂刷防锈漆。 d. d. 梯子筋加工时尺寸必需正确误差不得大于3mm应在专用模具内加工焊接伸出楼面尺寸应按钢筋搭接要求错开为图示。 2. 2. 水平定距梯子筋 水平定距梯子筋关键控制主筋间距和排距通常安装在模板上口作为工具周转使用最好顶在模板上口这么可控制上口钢筋砼保护层。 a. a. 水平梯子加工形式多样图示是其中之一梯子筋加工尺寸要准最好应制作专用模具使之规格一致其梯子筋应有一定刚度预防变形以14为宜。b. b. 水平梯子筋在浇完砼后应立即回收清理砼浮浆立即更正变形部位方便周转使用。 c. c. 水平梯子筋长短应依据剪力墙长短和便于安装为标准安装时必需用绑丝和钢筋绑牢在浇注砼时不能任意拆卸或敲砸。 3. 3. 门口暗柱水平定距梯子筋 门口暗柱主筋位置往往位移较多提议采取门口水平定距梯子筋把柱主筋位置和保护层控制到位。作为工具周转使用其加工要求同水平梯子筋。 4. 4. 大模板上口钢筋保护层定位方法 部分工程在施工实践中用角钢、扁钢等在大模板上口按主筋保护层厚度和大模板顶螺孔相固定模板校正后就顶着主筋不让往外跑同时在两排主筋中间用水平定距梯子筋撑开主筋不让主筋往里跑并和主筋绑扎这种方法效果很好。 总而言之在控制钢筋主筋位置和砼保护层方法上各单位全部在不停改善不停创新至于控制独立柱钢筋位置及保护层厚度方面还有很多个定距形式道理和上面措施相同。一是内外双控二是外控要和模板发生关系三是内撑尽可能靠近砼顶面不要悬空太高会造成钢筋晃动。这里就不再给予介绍。 多种定位方法落实效果关键在于管理高标准、高起点、严要求预控方法确定以后强化过程控制落实每个操作者身上追溯到组跟踪到人奖罚兑现。
