电信公司综合接入室外机柜技术规范样本.doc

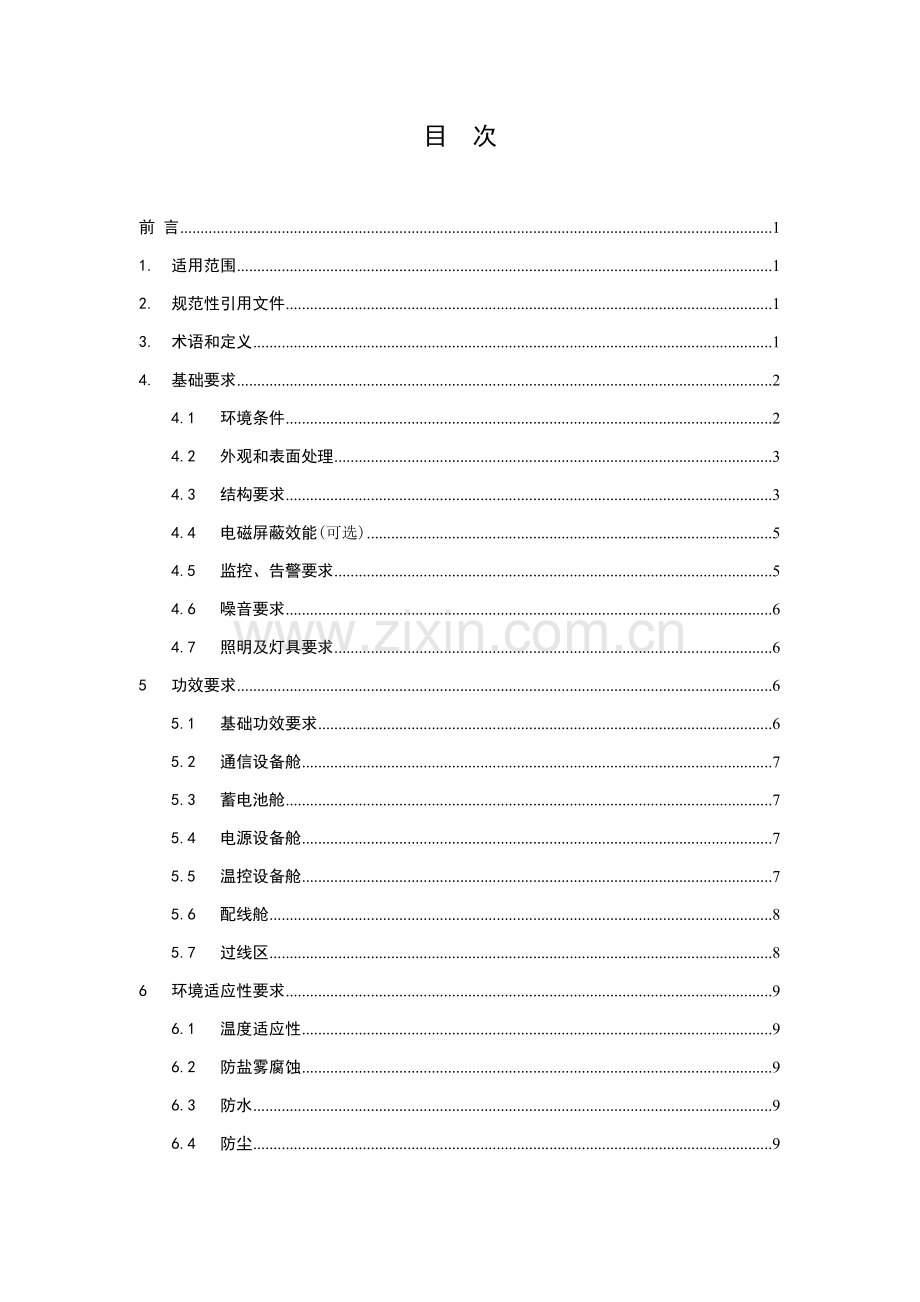

QBXXXX-200X中国电信集团企业企业标准中国电信集团企业综合接入室外机柜技术规范(报批稿)200X-XX-XX 实施200X-XX-X 公布中国电信集团企业企业公布目 次前 言11.适用范围12.规范性引用文件13.术语和定义14.基础要求24.1环境条件24.2 外观和表面处理34.3 结构要求34.4电磁屏蔽效能(可选)54.5监控、告警要求54.6噪音要求64.7照明及灯具要求65功效要求65.1基础功效要求65.2 通信设备舱75.3 蓄电池舱75.4 电源设备舱75.5温控设备舱75.6配线舱85.7过线区86环境适应性要求96.1温度适应性96.2防盐雾腐蚀96.3防水96.4防尘96.5防凝露96.6防风97机械性能要求108安全要求118.1通常要求118.2接地保护118.3防盗保护119机柜集成1110检验1210.1 出厂检验1210.2 型式检验1210.3 质量合格分类1210.4 抽样方法和判定1211 标志、包装、运输、贮存1411.1 标志1411.2 包装1411.3 运输贮存1512 质量确保体系1513 技术文件15前 言中国电信集团企业综合接入室外机柜技术规范是为处理“光进铜退”和“DSLAM下移”等带来接入局所大量增加，投资和选址压力比较大等系列问题而提出来。综合接入室外机柜技术规范是满足室外通信环境和配合室外综合接入设备安装所制订技术规范标准。本规范关键从适用范围、引用文件、基础要求、功效要求、环境适应性要求、机械性能要求、安全性要求、其它附件要求及机柜标志、包装、运输、贮存等方面做出严格要求。本规范适合在中国电信集团企业范围内作为设计、采购、施工、监理和验收部门技术依据。本规范由中国电信集团企业XXX部负责解释、监督实施。本规范起草单位：广东省电信计划设计院本规范关键起草人： 陈烈辉 刘东文 曹炼铿本规范关键审核人： 1综合接入室外外机柜技术规范1. 适用范围本标准要求了综合接入室外机柜技术要求、检验规则及安装维护、标志、包装、运输和贮存要求。本标准适适用于在中国电信集团企业范围内作为综合接入室外机柜采购、检验、验收和接入网工程设计、施工、监理使用技术依据。2. 规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，然而，激励依据本标准达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本标准。GA/T 73-1994 机械防盗锁GB 4208-1993 外壳防护等级(IP 代码)GB 4793.1-1995 测量、控制和试验室用电气设备安全要求 第一部分：通用要求GB/T2423.2- 电子电工产品环境试验 第二部分：试验方法 试验B：高温GB/T2423.17-1993 电子电工产品基础环境试验规程 试验Ka：盐雾试验方法GB/T2423.24-1995 电子电工产品环境试验 第二部分：试验方法 试验Sa：模拟地面上太阳辐射GB/T2828.1- 计数抽样检验程序 第一部分：按接收质量限(AQL)检索逐批检验抽样计划GB/T 3873-1983 通信设备产品包装通用技术条件GB/T 9286-1998 色漆和清漆、漆膜划格试验GB/T 3181-1995 漆膜颜色标准GB/T 5700-1985 室内照明测量方法GB/T 14623-1993 城市区域环境噪声测量方法GB/T 18663.1- 通信设备机械结构、公制系列和英制系列试验 第1 部分：机柜、机架、插箱和机箱气候、机械试验及安全要求GB/T 19183.5- 电子设备机械结构 户外机柜 第3 部分:机柜和箱体气候、机械试验及安全要求YD/T 122-1997 邮电工业产品铭牌IEC/TS 61587-3-1999 电子设备机械结构.IEC 60917和IEC 60297试验.第3部分:机柜、支架及辅助框架电磁屏蔽性能试验3. 术语和定义3.1 综合接入室外机柜是指直接处于气候影响下，由金属或非金属材料制成，不许可操作者进入操作柜体。适合综合接入在室外（含楼道墙壁、外墙、电杆、空旷地面）安装机柜，机柜内配置有可安装通信设备、电源、电池、温控设备及其它配套设备(如：MDF、ODF等)格舱，能为内部设备正常运行提供可靠机械和环境保护机柜。3.2 通风式壳体外部空气和机柜设备舱内部空气进行对流结构方法。如：采取自然对流或风扇强迫对流进行换热方法。3.3 无通风式壳体外部空气和机柜设备舱内部空气不进行对流结构方法。如：采取空调、热交换器等进行换热方法。3.4 过线区线缆（包含电缆和光缆）进去机柜，准备和成端等操作区域。4. 基础要求4.1 环境条件4.1.1. 户外环境条件机柜在设计上应含有承受多种气候环境能力，包含：雨、雪、冰雹、风、冰、盐雾、沙尘暴、雷电、电磁兼容及不相同级太阳辐射等。4.1.1.1 温度工作温度范围：-40+55贮存温度范围：-25+55运输温度范围：-45+704.1.1.2 相对湿度相对湿度要求：5%99%。4.1.1.3 大气压力62kpa101kpa（近似于海拔0m5000m）4.1.1.4 太阳辐射强度总辐射强度1120(110%)W/m24.1.2. 内部工作环境条件因为机柜设备舱内置通信设备由不一样生产厂商提供，设备所要求工作环境条件各不相同，所以机柜设备舱内部环境条件可依据全部设备可靠工作环境条件要求来确定选择空调型、热交换型或风扇型机柜。4.2 外观和表面处理4.2.1 涂层颜色机柜表面涂层颜色为灰白色或浅灰色，涂层应符合GB/T 3181-1995中表2要求。4.2.2 涂层外观涂层表面应连续、均匀，纹理和对应标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺点。对于无喷涂处理机柜，外表面光泽和纹理应均匀美观。4.2.3 涂层附着力机柜表面涂层经附着力试验后，应满足GB/T 9286-1998 表1中等级1要求。4.2.4 涂层抗冲击机柜表面涂层经抗冲击试验后，应无放射状裂纹、缺口等缺点。4.2.5 涂层抗老化机柜表面涂层经抗老化试验后，应符合本标准4.2.3条和4.2.4条要求。4.2.6 涂层耐溶剂机柜表面涂层经耐溶剂试验后，目测表面不应出现失光、显著掉色和出现被擦拭迹象。 4.3 结构要求4.3.1 机柜内部结构综合接入室外机柜内需含有电源设备、通信设备、配线设备(MDF、ODF)、温控设备、蓄电池及其它备附件舱格组成。依据实际情况电源设备和蓄电池能够放在同一个舱中，也能够将电源设备和蓄电池分放在两个舱中。4.3.2 机柜材料4.3.2.1 用于制造机柜箱体外部钢材，采取厚度为1.5mm热浸镀锌钢板，箱体底板采取厚度为2.0mm热浸镀锌钢板。箱体内承重构件钢材，采取厚度为2.0mm热浸镀锌或电镀锌钢板。4.3.2.2 含有隔热层室外机柜内壁材料，采取厚度为1.0mm热浸镀锌或电镀锌钢板。4.3.2.3 用于机柜金属材料，在经过或未经过表面处理后，均应含有抵御腐蚀及电化学反应能力。4.3.2.4 非金属材料零部件（包含绝缘电线、电缆和发泡材料）应为非延燃材料，其燃烧性应能经过阻燃试验要求。4.3.2.5 全部外露非金属机柜制件应抵御紫外线，经过模拟太阳辐射试验后,无裂纹、针孔、破损等现象。4.3.2.6 用于露天安装室外机柜箱体应含有隔热层。4.3.3 连接和紧固机柜不许可使用无防松装置螺纹连接作为结构和承载连接。4.3.4 机柜尺寸及要求推荐机柜外形尺寸及要求如表1所表示。厂方可依据用户要求自行设计，但应符合结构紧凑、节省空间和能源标准。表1 机柜尺寸及要求类型I(迷你型)II(小型)III(中型)IV(大型)备注DSLAM容量486496128192256384448MDF配线容量128256512896大于主设备耗电量100W200W600W1200W估量发烧量200W500W500W1200W蓄电池容量，Ah252*252*502*100放电时间3小时提议散热方法风扇风扇风扇热交换器或风扇尺寸范围H，mm600100060016001000180012001800W，mm600800600125060016006001600D，mm200600450600450800450800经典尺寸(HWD，mm)挂墙/杆600*800*2001000*600*600不提议采取不提议采取提议不配蓄电池落地1000*600*6001400*600*6001200*1250*6001600*1250*600 (配风扇)；1600*1450*600 (配热交换器)预留蓄电池空间4.3.5.1 机柜门含有垂直铰链式门和水平铰链式门两种结构供选择。4.3.5.2 门限位装置在门处于“打开”状态时应含有限位作用。4.3.5.3 门限位装置在开门时应自动激活限位功效，关门时由手动撤消限位功效。4.3.5.4 门全开时，最大开启角度应大于95。假如是水平铰链式门，开启时应预防外部积水从上面流入设备舱；其下边缘应高于铰链所在水平面，提供足够操作空间。4.3.5.5 门和门限位装置经过1000 次开启/关闭反复操作后，应功效完好，无过分磨损现象。4.3.5.6 门限位装置在限位状态下应能承受22m/s 风产生开关门引发静载荷，无机械破坏或功效失效。4.3.5 通风口4.3.6.1 通风式机柜全部通风开口应使用纱窗、防尘网或其它装置，预防虫和龃齿类动物侵入。4.3.6.2 纱窗和防尘网或其它装置应有耐腐蚀性。4.3.6.3 提供文件应包含纱窗和防尘网维护和/或更换操作指南。4.3.6 系统风道依据设备舱安装设备制热量及散热方法不一样，设计不一样风道及风量，以使得设备舱各处温度均匀，每个设备得到充足加热或制冷。4.3.7 起吊装置4.3.8.1 不许可将起吊装置穿过机柜内部进行起吊。4.3.8.2 机柜满载重量超出90kg 时，应设计提吊装置（如吊环螺栓），在安装说明中明确要求起吊要求，起吊装置定位应确保机柜在移动过程中平稳、平衡。4.3.8.3 起吊装置经过提吊试验后，应无影响配合或功效零部件变形或损坏。4.4 电磁屏蔽效能(可选)设备舱各级屏蔽效能指标要求如表2：表2 屏蔽效能等级效能等级最小屏蔽效能频率范围：30MHz230MHz频率范围：230MHz1000MHz120 dB10 dB240 dB30 dB360 dB50 dB4.5 监控、告警要求4.5.1 门禁告警机柜门内中应装有门禁告警器，当非法侵入发生时，应发出侵入告警信号，并能将告警信号传给监控中心。4.5.2 电源失效告警当机柜中装有电源失效告警装置时，AC电源失效应发出AC电源失效告警信号，同时将告警信号传给监控中心。装有有源制冷系统机柜，应含有制冷系统失效告警，并能将告警信号传给监控中心。4.5.3 烟雾告警当机柜中安装有烟雾传感器时，机柜中发生燃烧和出现烟雾时应能发出告警信号，并能将告警信号传给监控中心。4.5.4 水浸告警当机柜中安装有水浸装置时，水侵入或淹没要求高度应能发出告警信号，并能将告警信号传给监控中心。4.5.5 温湿度告警当机柜中安装温度和湿度传感器时，温度或湿度超出要求范围应能发出高温/低温告警或湿度告警，并能将告警信号传给监控中心。4.6 噪音要求在关门状态下，距柜体1.5m处，最大噪音应符合下列等级要求：一级：居住区域，应小于55dB;二级：其它区域，应小于76dB。4.7 照明及灯具要求4.7.1 机柜中操作区域照度应能满足安装、维护操作要求。4.7.2 照明灯具工作电压应采取直流-48V 或交流220V。5 功效要求5.1 基础功效要求5.1.1 综合接入室外机柜内需含有电源设备、通信设备、配线设备(MDF、ODF)、温控设备、蓄电池、监控单元及其它备附件舱格组成。各部分功效具体要求以下：5.1.2 电源设备舱：满足设备正常运行交、直流供电设备安装空间要求。5.1.3 通信设备舱：满足综合接入设备安装空间要求。5.1.4 配线舱：满足通信设备所需配置MDF和DDF配线模块安装空间。5.1.5 温控设备舱: 满足确保设备正常运行热交换系统或空调设备安装空间要求。5.1.6 电池舱：满足确保通信设备正常运行所配置蓄电池存放空间要求。5.1.7 监控单元：含有处理门警、温湿、渗水、烟感等报警开关量能力，并含有标准传送接口。5.1.8 其它备附件：在机柜正面顶端正中央标志电信LOGO，在机柜门靠上适宜位置配置挂牌（方便各使用单位对机柜编号进行标识），和其它附件等。5.2 通信设备舱5.2.1 机柜门打开以后应能确保设备顺利安装和维护。5.2.2 设备舱机架安装尺寸，安装位置尺寸按482.6mm（19in）、533.4mm(21in)、584mm(23in)或609.6mm(24in)标准系列化。机架高度尺寸宜按25mm或44.45mm(U制) 标准系列化。5.2.3 空间安装高度要求不低于8U（355.6mm）。5.2.4 当机柜被安置在有限空间而不能正常开关门时，应采取盖板结构。5.3 蓄电池舱5.3.1 电池舱应有排气装置，方便释放蓄电池产生危害气体。5.3.2 电池舱结构应方便蓄电池安装、察看和更换电池，应便于蓄电池连线操作。5.3.3 电池舱内部不许可出现积水。5.3.4 蓄电池舱严禁使用可能引发火花机电设备或控制部件。5.3.5 电池舱应有防虫、鼠等龃齿类动物侵入装置。5.3.6 蓄电池舱配置空间应满足安装对应蓄电池容量所需空间。电池容量依据通信设备耗电量和供电小时数确定。 5.4 电源设备舱5.4.1 应含有能满足通信设备所需配置电源设备安装空间。5.4.2 应能确保设备顺利安装和便于日常维护操作。5.4.3 电源设备舱应设有带锁门，应做到不开门就不能对电源设备做任何操作。5.4.4 应确保电源设备操作开关设置在电源设备正面。5.5 温控设备舱依据实际使用环境及所装设备要求不一样，可选择空调、热交换器或风扇三种不一样换热方法。5.5.1 空调型要求 依据实际使用情况，合理选择空调功率，所选空调必需符合下列条件： 空调寿命大于5年，MTBF大于30000小时。 40时风机连续工作40000小时以上。 空调机最高工作温度58（能起动）。 空调机制冷量可依据通信设备发烧量+太阳辐射热太阳照射机箱面积(m2)1120W/m2机箱隔热层导热系数，以确保设备最高工作温度不超出50等原因考虑。5.5.2 热交换器型要求 依据实际使用情况，合理选择热交换器功率，所选热交换器必需符合下列条件： 热交换器寿命大于5年，MTBF大于30000小时。 40时风机连续工作40000小时以上。 热交换器容量依据通信设备发烧量+太阳辐射热太阳照射机箱面积(m2)1120W/m2机箱隔热层导热系数，以确保设备在50能正常工作等原因考虑。5.5.3 风扇型要求依据实际使用情况，合理选择风扇通风量及过滤器，所选风扇及过滤器必需符合下列条件： 风扇寿命大于5年，MTBF大于30000小时。 在选配加热器情况下，环境湿度为-45 +45时，回风口温度为+5 +55。 过滤器可定时清洗，反复使用。 依据实际使用情况，可选择过滤灰尘颗粒大小（从0.5m到10m）5.6 配线舱5.6.1 应含有满足通信设备所需MDF和DDF配线模块灵活配置安装空间。5.6.2 应能确保设备顺利安装和便于日常维护操作。5.6.3 应配置尾纤盘留足够空间。5.6.4 应含有配线端子标识位置。5.7 过线区5.7.1 机柜过线区应预留足够过线容量以满足机柜满配接线操作要求。5.7.2 机柜过线区应考虑线缆引入、固定和接地时操作便利性、可更换性和可扩容性。5.7.3 电源线、信号线和光缆应有独立进线孔，避免相互干扰。5.7.4 线缆引入孔处应进行密封，预防水和龃齿类动物进入机柜。5.7.5 当机柜有屏蔽要求时，过线区应考虑增加屏蔽方法。5.7.6 对于需要提供油机供电机柜，应考虑专用过线孔。5.7.7 提供一定数量绑扎线配件，方便绑扎线基础要求。6 环境适应性要求6.1 温度适应性机柜在经过高温和模拟太阳辐射试验后，不应出现以下缺点： 机柜柜体翘曲、损伤或损坏、永久变形； 门、窗及孔口盖板等活动部件开关不灵活或闭锁不可靠； 涂层、密封等部位膨胀、开裂、脱落； 安装件、紧固件弯曲、松动、移位或损坏； 金属件锈蚀或涂覆层脱落； 其它缺点。6.2 防盐雾腐蚀经盐雾试验后，金属机柜应无腐蚀现象。其它非金属构件，应无防护等级下降现象6.3 防水机柜应符合GB 4208-1993中IPX5防水等级要求。温控舱应符合GB 4208-1993中IPX4防水等级要求。6.4 防尘无通风式机柜应符合GB 4208-1993中IP5X防尘等级要求。通风式机柜防尘等级应符合GB 4208-1993中IP4X防尘等级要求。6.5 防凝露6.5.1 当机柜暴露在湿度范围为5%100%外部环境中时，无通风式机柜内部设备在运行前或运行后应避免凝露产生。6.5.2 当通信设备工作时，不应在设备上形成凝露或凝露滴落在设备上。6.6 防风机柜在正常使用状态下，应可承受60m/s强风破坏。6.7 防雷 MDF外线侧(进/出机柜缆线)应含有保安单元。保安单元性能应满足YD/T694-总配线架5.4条相关要求。 室外安装机柜交流电源应首选采取埋地方法引入，假如采取架空引入时，应在架空电源线上方1m处同杆架设避雷线(即架空避雷线)，避雷线可采取8mm钢绞线，每隔35杆做简易地网接地，避雷线垂度应和电源线垂度一致，原电杆绝缘子铁脚等金属不再做接地处理。 假如机柜电源采取三相供电，当三相供电系统采取TT接地方法时，应采取“31”保护接地模式；当三相供电系统采取TN-S接地方法时，应采取“40”(即三根相线和中性线分别对地采取限压型保护)或“31”(即三根相线分别对中性线用限压型保护，中性线对地使用防电管间隙保护)保护接地模式。 对于单相供电电系统可采取“11”(即相线中性线用限压型保护，中性线对地使用防电管间隙保护) 保护接地模式或“20”(即相线和中性线分别对地采取限压型保护) 保护接地模式。 机柜电源避雷器(SPD)最大通流容量选择应依据环境原因按表3选择。气象原因环境原因雷暴日(日/年)安装位置25254040安装在机柜电源设备交流电源输入端。城区有不利原因60kA80kA无不利原因60kA郊区有不利原因80kA100kA无不利原因60kA山区有不利原因100kA120kA无不利原因80kA 当室外机柜安装所在地土壤电阻率低于700m时，室外机柜工频接地电阻宜控制在10以内，当室外机柜安装所在地土壤电阻率大于700m时，可不对室外机柜工频接地电阻给予限制，此时地网等效半径应20m。7 机械性能要求机柜在经过机械试验和防风试验后，不应出现下列缺点： 出现影响形状、配合和功效变形或损坏，如铰链、锁具、插销等功效损坏； 脱层、翘曲、戳穿、损坏和永久变形； 门开、关不灵活，不可靠； 密封部位膨胀、开裂、脱落； 安装件、紧固件弯曲、松动、移位或损坏； 门、盖板等活动部件转动不灵活、关（锁）不住、卡死。8 安全要求8.1 通常要求8.1.1 机柜应避免在装配、安装、使用和维护过程中可能造成人身安全隐患，诸如锋边、毛刺等。8.1.2 机柜抗电压要求应符合GB4942.2-低压电器外壳防护等级标准。8.1.3 周围环境温度为55，金属材料机柜表面不应超出70。8.2 接地保护8.2.1 机柜应设置接地排，其截面积（不包含连接孔）应大于35mm2, 接地排应最少能连接8条接地线。8.2.2 机柜金属部分应互连并接至接地排，任意两点之间连接电阻应小于0.1。8.2.3 机柜内其它设备保护地应接至接地排。8.2.4 接地排应从两个不一样方向引出连线连接至地网。8.2.5 全部接地连线应采取截面积大于16mm2铜线。8.2.6 接地连接点应有清楚接地标识。8.3 防盗保护8.3.1 机柜外壳门应安装防盗锁，固定机柜螺栓必需是打开机柜门后才能安装和拆卸。8.3.2 机柜外壳所使用锁具，抗破坏性能应符合GA/T 73-1994中B级要求。8.3.3 机柜门内应装有门禁告警器，经门（盖板）非法侵入应发出侵入告警信号，并能将告警信号传给监控中心。9 机柜集成9.0.1 机柜集成采取电源设备、配线设备(MDF、ODF)和蓄电池等必需是电信业务经营者选型入围产品。9.0.2 选择电源设备和蓄电池容量必需满足电信业务经营者提供主设备用电要求、耗电量及交流停电后直流连续供电小时数要求。9.0.3 配线设备(MDF、ODF)容量应满足电信业务经营者依据主设备容量提供配线要求。9.0.4 机柜温控方法应符合电信业务经营者要求，温控设备容量应依据电信业务经营者提供主设备发烧量和主设备许可最高工作温度计算确实。9.0.5 机柜温控项采取模块化设计，考虑不一样散热方法兼容性。应含有热交换器和空调交换性，或热交换器仓换掉后，含有风扇散热功效。10 检验10.1 出厂检验出厂检测分全检和抽样检验二种，可视实际情况任选一个。全检和抽样检验确实各检验项目、要求和检验方法按表3对应内容进行。注：对用户要求特殊功效、参数，均应在出厂检验时进行专题检验。10.2 型式检验检验项目、要求和方法应符合表3中相关内容。产品在就产品定型前，应做定型检验，以后，按以下具体情况，安排全部或部分型式试验： 产品停产十二个月以上又恢复生产； 转产生产再试制订型； 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； 产品投产前判定或质量监督机构提出。10.3 质量合格分类产品质量以不合格数表示。产品检验项目标不合格判定分B和C二类。接收质量限(AQL)可由机柜供给商和用户协商而定。10.4 抽样方法和判定抽样方法按逐批检验进行，其检验水平按GB/T 2828.1-中表1通常检验水平，抽样方案按GB/T 2828.1-中表2-A，即正常检验一次抽样方案。表4 检验项目序号项 目出厂检察型式试验要求试验方法全检抽样1颜色、外观检验4.2.1&4.2.29.22尺寸检验4.3.49.23结构和功效检测4.3.1第5章9.2.34涂层附着力4.2.39.3.15涂层抗冲击4.2.49.3.26涂层抗老化4.2.59.3.37涂层耐溶剂4.2.69.3.48非金属材料腐蚀性液体试验4.3.2.39.49非金属材料阻燃试验4.3.2.59.7.110非金属材料抗紫外线试验4.3.2.69.5.211门载荷试验4.3.5.59.6.412门限位试验4.3.5.6&第7章9.6.513起吊试验4.3.8&第7章9.6.114电磁屏蔽试验4.49.815监控、告警试验4.59.916噪声试验4.69.1017照度试验4.79.1118高温试验6.19.5.119模拟太阳辐射试验6.19.5.220盐雾试验6.29.5.321防水试验6.39.5.422防尘试验6.49.5.523防风试验6.6&第7章9.7.224刚度试验第7章9.6.225撞击试验第7章9.6.326冲击试验第7章9.6.627振动试验第7章9.6.628接地性能试验8.2.29.7.429锁具防破坏试验8.39.7.3注：1、检验次序应按表4中序号前后进行； 2、对壳体机械性能检验高温试验作为型式检验进行，模拟热源检验壳体环境适应性能部分可作为交收试验进行。11 标志、包装、运输、贮存11.1 标志11.1.1 产品标志要求在产品合适位置应有产品标志。若在运输时，有部件和机柜主体分开运输，则部件和机柜主体全部要求有产品标志，以确保确定部件和主体相配性。11.1.2 操作标志机柜内表面应贴有接线图。接线图幅面大小和位置应利于操作者操作。11.1.3 包装运输标志、图示产品外包装箱上应有标志。垫木结构应许可用叉车从底面或侧面将机柜移动。清楚标识安全提升所要求叉车长度。假如垫木不能从特定底面或侧面提升，应在表面清楚标识以提醒叉车操作人员。产品外包装箱上储运图示应符合YD/T 122-1997要求。11.1.4 警告标志警告标识应在一个只有经过破坏操作才能去除醒目位置。指导操作者警告标识，在正常设备操作过程中，操作者应该很清楚看到这些标识。维修中使用标识应该在实施维修时很清楚被看到。11.2 包装产品包装应防潮、防震，包装技术要求按GB/T 3873-1983 实施。产品随带文件应包含以下内容：l 产品说明书（用户操作手册或产品使用说明书）l 产品合格证或产品出厂测试汇报l 装箱清单l 工具及附件标贴 11.3 运输贮存产品运输贮存应符合GB/T 3873-1983要求。12 质量确保体系12.0.1 生产厂商应采取不低于ISO9002质量管理体系。12.0.2 生产厂商应在推行协议全过程（开始供货到最终验收），对全部供货和服务质量负责。即要确保全部这些供货和服务质量符合协议中相关技术、交付、验收和价格所要求要求。12.0.3 保修期卖方对所提供机柜实施保修，保修期为到货后24个月。在保修期内，卖方应无偿更换因为原材料缺点及制造工艺等问题而发生故障设备和零部件。13 技术文件13.0.1 生产商应提供以下技术文件：1 此次供货厂商名称和地点。2 所供机柜技术指标和质量确保方法。3 机柜制造关键原材料生产厂家及技术标准。4 机柜集成设备生产厂家及设备技术性能检验统计。5 关键原材料三个月内购货凭证。
