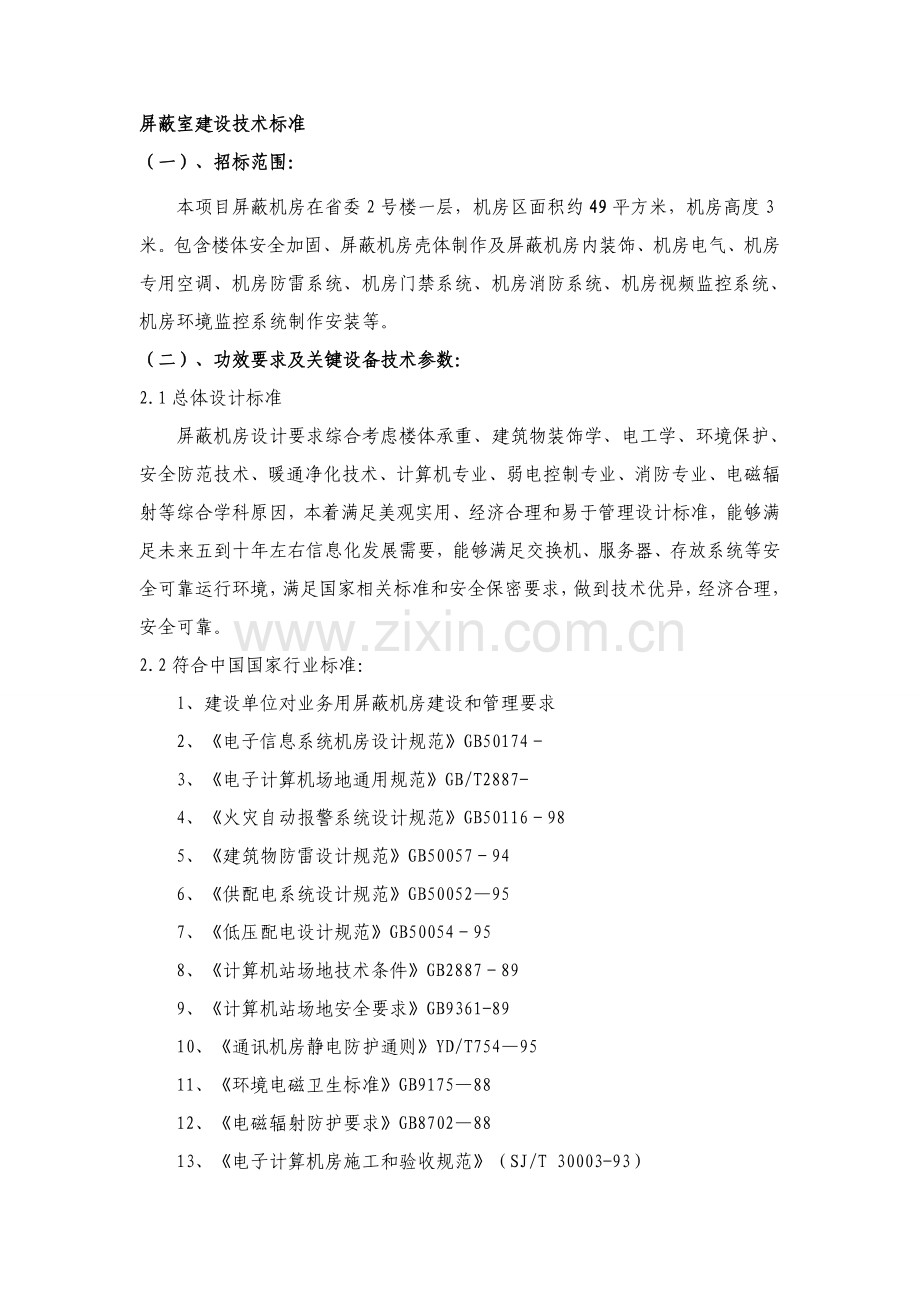

屏蔽室建设技术标准（一）、招标范围：本项目屏蔽机房在省委2号楼一层，机房区面积约49平方米，机房高度3米。包含楼体安全加固、屏蔽机房壳体制作及屏蔽机房内装饰、机房电气、机房专用空调、机房防雷系统、机房门禁系统、机房消防系统、机房视频监控系统、机房环境监控系统制作安装等。（二）、功效要求及关键设备技术参数：2.1总体设计标准屏蔽机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科原因，本着满足美观实用、经济合理和易于管理设计标准，能够满足未来五到十年左右信息化发展需要，能够满足交换机、服务器、存放系统等安全可靠运行环境，满足国家相关标准和安全保密要求，做到技术优异，经济合理，安全可靠。2.2符合中国国家行业标准：l、建设单位对业务用屏蔽机房建设和管理要求2、电子信息系统机房设计规范GB501743、电子计算机场地通用规范GB/T2887-4、火灾自动报警系统设计规范GB50116985、建筑物防雷设计规范GB50057946、供配电系统设计规范GB50052957、低压配电设计规范GB50054958、计算机站场地技术条件GB2887899、计算机站场地安全要求GB9361-8910、通讯机房静电防护通则YD/T7549511、环境电磁卫生标准GB91758812、电磁辐射防护要求GB87028813、电子计算机房施工和验收规范（SJ/T 30003-93）14、工业企业通信接地设计规范（BJ7985）15、通风和空调工程施工及验收规范（GB 5O24397）16、建筑内部装修设计防火规范（ GB 5022295）17、电气装置安装工程电气设备交接试验标准（GB5015091）18、工业企业照明设计标准（ TJ34-79 5022295）19、室内装饰工程质量规范（QB-1838-93）20、民用建筑电气设计规范（JGJ/T16-92）21、建筑装饰工程施工及验收规范（JGJ73-91）22、气体灭火系统施工及验收规范GB5026323、电磁泄漏发射屏蔽机柜技术要求和测试方法 BMB19-24、处理涉密信息电磁屏蔽室技术要求和测试方法 BMB3-199925、涉密信息设备使用现场电磁泄露发射防护要求 BMB5-以上提供技术文件中所列设计、施工、验收国家规范如有停用或废止，应以对应最新版本为准。2.3 机房要求达成环境条件温度：摄氏23度1度（夏季）；温度改变率：5/H不结露；相对湿度：4055（开机）；地面高度：静电地板离地面300。机房高度：机房内净高为2.6米。尘埃：机房在静态条件下，粒度0.5m，个数18000粒/dm3 。噪音：机房内噪声在计算机系统停机条件下，在主操作员位置68dB（A）。照度： 500LX，应急照明50LX.机房房内无线电干扰场强，在频率为0.151000MHz时,不应大于45dB.静电：机房内绝缘体静电电位1KV。直流工作地1。 零地电位差1V磁场干扰强度： 主机区800A/M在交换系统停机条件下机房地板表面垂直及水平向振动加速度值，不应大于500/s2。 工程设计必需确保系统融合、质量和安全，考虑施工和维护方便，便于系统局部变更和功效升级，做到技术优异，经济合理，安全可靠；为了确保机器设备稳定可靠运行，机房环境必需满足交换机、计算机等微电子设备对温度、湿度、洁净度、电磁场强度、屏蔽、防漏、电源质量、振动、防雷、接地和安全保卫等方面要求,同时还必需满足机房工作人员卫生环境要求和对外形象要求，机房建设应含有节能、环境保护等超前意识。2.4 机房设计说明2.4.1须提供整个业务用屏蔽机房屏蔽及内装修设计图；2.4.2整个机房包含以下关键子系统：对机房进行楼体安全加固，屏蔽壳体制作、室内装修、电气、综合布线系统、机房防雷接地系统、空调和新风系统、门禁系统、消防系统、机房视频监控系统、机房环境监控系统等，以上工作需由中标单位完成。投标人应依据设计及验收标准和招标方具体要求提供一个完整具体屏蔽机房设计和施工方案。2.4.3 具体技术要求2.4.3.1屏蔽室建设（1）总体要求中国保密标准BMB3-1999处理涉密信息电磁屏蔽室技术要求和测试方法 级屏蔽室屏蔽效能要求。测试方法：BMB3-1999处理涉密信息电磁屏蔽室技术要求和测试方法 级，屏蔽效能检测由国家授权权威机构进行检测，检测合格出具屏蔽室屏蔽性能检测汇报。整体屏蔽室系统含检测经过费。（2）设计要求电磁波屏蔽机房是为了确保系统各项功效不受干扰和内部信息不会泄漏。屏蔽系统设计及安装根据以下要求完成：屏蔽壳体：屏蔽壳体是屏蔽钢板经连续焊接形成六面体结构，六面板体均采取优质冷轧钢板，其中顶、墙板采取厚度为2mm冷轧钢板，地板采取厚度为3.0mm冷轧钢板。 屏蔽主体钢结构采取矩形管焊接形成龙门框架，将屏蔽板体用CO2保护焊于龙门框架之上。屏蔽主体和地面之间做绝缘处理，绝缘大于10K。焊接工艺为CO2保护焊，采取该焊接变形小，焊缝平整光滑；壳体及框架牢靠稳定，性能可靠；整体机械性可达成以下要求：钢板不平度4mm/,钢墙垂直度10mm,壳体抗震指标8级。整体均做防潮防湿处理。 屏蔽壳体既是确保屏蔽机房屏蔽性能基础，又是多种装饰材料及大部分隶属系统载体，是屏蔽机房最基础组成。（3）屏蔽主体工程关键包含：电磁屏蔽壳体、电磁屏蔽门、截止波导通风窗、光纤截止波导管、信号传输板、多种电源及信号滤波器；其屏蔽效能均需达成BMB3-1999处理涉密信息电磁屏蔽室技术要求和测试方法 级 相关条款要求。 屏蔽室类型：焊接式屏蔽室屏蔽效能指标： C级标准屏蔽壳体：底板采取3.0mm优质冷轧钢板，壁板和顶板采取2mm优质冷轧钢板。屏蔽骨架：主梁采取100503矩形钢管；立柱采取方钢管（100503）、固定梁采取方钢管（60403）等混合组成。电磁屏蔽门：电动锁紧屏蔽门，尺寸900mm颜色和内装材料协调。屏蔽性能要求达成MBM3 C级要求。电源滤波器：全部进入屏蔽室电源必需经过电源滤波器，电源滤波器除必需满足屏蔽室所需要插入损耗外，其漏电流应为毫安级，压降小于1。屏蔽机房采取一路380V/160A/50Hz三相四线把UPS电源引入屏蔽机房；屏蔽机房采取一路380V/60A/50Hz三相四线把市电引入屏蔽机房；分别组成机房空调设备用电和照明维修用电，在室内配电箱分路控制。 光纤网络屏蔽装置：屏蔽机房需要3根光缆进入屏蔽机房，需加装对应数量光线截止波导管进出屏蔽机房。 气体消防信号滤波器：进出屏蔽机房多种消防线缆屏蔽处理。如：烟温感、报警、控制线等。视频监控滤波器： 有两路视频监视进出屏蔽机房，每路视频监控线缆需要一路视频信号滤波器处理屏蔽过壁，有控制信号需加装控制信号滤波器。机房环境监控滤波器： 机房内安装一套环境监控系统，对机房温湿度进行监测，每路监控线缆需要一路视频信号滤波器处理屏蔽过壁，有控制信号需加装控制信号滤波器。空调滤波器：屏蔽机房安装机房2台21.2kW机房专用精密空调。液管外径161根；加湿器进水管外径61根；排水管管外径281根。安装一台600m3/H新风系统。屏蔽室空调机组内取电，室内机和室外机连接线缆做屏蔽处理。 波导管：需加装对应数量光线截止波导管为以后屏蔽机房光纤增容预留出进出屏蔽机房通路。（4）施工单位要求机房屏蔽体要求含有国家保密局颁发屏蔽室建设资质企业施工。（5）施工方负责屏蔽机房监测和证书申请工作。2.4.3.2室内装修一、总体要求机房区吊顶、地面、墙壁全部要进行表面装饰，装饰选择材料必需全部采取符合国际标准和GBJ45中A级标准。全部材料应含有环境保护、阻燃、无毒、防火性能好；安全耐用，不易变形，美观不变色；不起尘，易清洁，吸音效果好；防静电、抗电磁干扰等性能机房色彩应淡雅，顶板、地板、墙面均为明亮、宁静色彩。二、地面整个屏蔽机房区域地面均铺抗静电钢制地板和钢制风口地板，地板规格60060035mm，地板支架标高为300mm，支架要求和地板同品牌，要求地板颜色要一致，无显著色差，中国一流品牌抗静电地板，地板规格为600X600X35mm，要依据主机房设备情况做好机房承重改造和地板加固，要能达成承受UPS和满载服务器机柜重量，地板应符合国家标准计算机机房用活动地板技术条件要求。活动地板下地面和四壁应按平整、耐磨、不起尘和易于清洁要求进行装饰，机房内防静电地板需做等电位体。踢脚线采取不锈钢拉丝踢脚线。地板下做地面保温层及地面金属保护层设计。 活动地板下部作安装电源引线管槽及插座，线槽均应采取镀锌金属线槽，不得采取塑料或PVC线槽。 静电地板技术要求以下：电性能系统电阻：1105 11010.地板滚动载荷364kg地板板面变形0.5 mm集中载荷当压头加载364kg弹性变形1.5mm，永久变形0.25mm极限载荷（集中）当压头加载1400kg地板不破坏均布载荷当每平方米地板均布承重4540kg时，每块地板弹性变形2mm，永久变形0.25mm冲击载荷将45 kg沙袋，在1m高度落在板面2525（mm2）面板上时，落点处表面变形1.5mm支架承载能力2273kg卸载后，支座完好螺母旋转自如板幅极限偏差0.2mm地板上钢板厚度0.7地板下钢板厚度0.8地板重量12.50.5kg三、天花板整个屏蔽机房区域均采取600*600*0.8铝合金微孔板吊顶，机房净空高度2.6米。吊顶内部要求作严格防尘处理。铝天花板要求选择无有害气体释放、表面平整、不易变形、便于拆装，A级防火,板面质量达成QB1561-92标准要求； 四、机房内墙面 屏蔽机房内墙面基层必需采取金属结构，饰面采取岩棉夹心彩钢板，全部选择材料颜色和机房整体协调，应有较高强度,且美观、耐用、耐擦洗、不起尘、抗腐蚀，同时必需满足防火要求；安装时要求墙面平整、线条分隔简练大方。墙体采取金属龙骨，以提升防火能力和抗变形能力。 墙板技术要求以下：？ 钢板表面为厚度0.6MM镀锌钢板。？ 面板独有U型边设计，实现相邻板间完美无缝连接。？ 钢板表面采取全自动高压静电超高速旋转雾状喷涂技术，表面漆膜厚度20um。？ 墙板抗冲击值不低于180kgf/。？ 金属面夹心板是环境保护型产品，取得中国环境标志产品认证证书（型、型、型），并为国家财政部、国家环境保护总局联合发文推荐政府采购清单产品。2.4.3.3 电气工程屏蔽机房采取市电和UPS不间断电源组合方法供电，计算机设备经过UPS电源提供电力，2楼监控室引1路UPS电源为监控大屏幕供电。全部部署UPS供电线路，采取地板下金属桥架布线方法，机房内全部墙插为市电供电；全部用电设备和供电线路均采取国产优质阻燃型铜芯塑料线，全部电缆严禁有接头、断头、焊点。 机房主干接入电缆设备UPS供电和市电供电主干要独立引入，设备主干电缆要采取三相五线制，设备UPS供电电缆采取50平方铠装电缆，市电供电主干电缆采取35平方铠装电缆，主干输出端要单独安装配电柜并加装防雷器，机房主干电源进线电缆采取、耐火绝缘、阻燃多芯铜电缆电力电缆，电缆截面须经过用电负荷计算后确定。配电柜后端各回路全部电线电缆皆采取、耐火绝缘、阻燃多芯铜电缆，敷设在对应镀锌线槽或线管内。其中镀锌线槽引出线路必需使用金属管保护，敷设后测量其绝缘电阻应不低于10M。机房内照度不低于500LUX，事故照明亮度不低于 50LUX。 照明灯具中有十分之一被设定为应急照明灯，正常情况下，这部分应急照明灯由市电电源供电，其作用同其它照明灯具；当市电停电时，应急照明灯具由经自动切换装置转换，由 UPS电源供电，维持机房应急照明。当市电恢复时，应急照明电源转换到市电电源上。机房照明应光线均匀（最低照度和平均照度之比不宜小于0.7）而且无眩光。机房照明控制采取各条分段分组控制方法，便于使用控制。 电源室及其它辅助功效间照度大于500Lux；机房疏散指示灯、安全出口标志灯照度大于1Lux；应急备用照明照度大于50Lux。机房应设置疏散指示灯和安全出口指示灯，其照度不应低于1LuX。配电柜技术要求以下：？ 配电柜内部主体骨架采取优质冷轧钢板加工而成，UPS电和市电要物理分隔；配电柜应有散热装置。？ 配电柜内部配线应布局合理、整齐；在接线端口处不应露出裸露导体。？ 配电柜设置内外两层面板，采取前开门形式，前门打开后元件不外露只有操作手柄，确保不会误碰导电体。？ 配电柜要求采取下进线方法。？ 配电柜内应有照明灯，并配置工作电源指示灯。？ 配电设备应含有中性线装置和保护接地装置。？ 配电设备保护接地装置和配电设备金属壳体接地螺钉间应含有可靠电气连接，其连接电阻值0.1。？ 全部设备和断路器均应有铭牌和标签框。？ 各输入/输出回路断路器分合状态、故障报警状态在监控系统中应可监测。？ 配电设备应含有防雷保护，应安装标称放电电流大于40KA限压型SPD，上端需要有空气断路器保护。？ UPS输入端设备应含有防雷保护，应安装标称放电电流大于40KA限压型SPD，上端需要有空气断路器保护。？ 电源柜柜上指示灯和按钮颜色应符合GB/T26821981要求。？ 在总市电输入电源柜外单独安装1个电源柜，放置市电主干控制器和防雷器。2.4.3.4防雷接地系统电源防雷应符合GB50057-94建筑物防雷设计规范（）标准。设计、施工要符合气象法等相关法规。电源防雷加装一、二、三级防雷系统。活动地板钢质支架相互连接，再和接地汇流排焊接连成一体，室内导线全部采取新型阻燃导线组，静电泄漏干线采取ZRBV-35mm2导线，静电泄漏支线采取ZRBV-4mm2导线，干线一端和大楼防静电接地点连接，另一端和机房接地排连接，接地排采取30*3mm铜排在地板下设置直流接地铜网，同时为预防漏电危及人身安全和防电磁干扰，全部机柜、上走线架、金属线槽、金属线管用静电泄漏支线全部可靠连成一体并可靠接地。为了满足计算机机房防雷方法，在地面上铺设10*0.1mm铜网，作成网格状间隔1.2米*1.2米防静电接地处理，考虑到交流工作地、安全保护地、直流工作地和防雷保护地采取共地接地方法，大楼接地电阻要求小于1，室外需要单独制作防雷接地，采取专业防雷模块地埋方法；机房防雷系统含检测经过费，建设完成需要经过防雷监测机构进行监测，并1次经过验收。2.4.3.5空调和新风系统业务用屏蔽机房采取机房专用空调。屏蔽机房采取国际著名品牌机房恒温恒湿空调。空调和新风功效要求及数量表序号货物名称数量关键技术规格1机房专用精密空调2台2机房专用新风系统1台风量：600m3/H;风速可调； 三级过滤器空调设备要求？ 下送风上回风机型。？ 空调选择恒温恒湿机房专用空调，压缩机置于室内机，必需含有低温开启功效。？ 空调含有空气净化功效。？ 采取电极式加湿系统。？ 空调风机采取免维护直联驱动直联风机，避免了采取皮带式传动风机造成维护费用增加，现场调整困难和造成二次粉尘污染问题。当空调空气过滤器出现脏堵时，为避免气流降低，机组能够自动提升风机转速，提升风压。？ 安装中效空气过滤器，空气过滤器便于更换还能够反复冲洗，过滤器符合美国ASHRAE52-76和欧洲Eurovent4-5及G4标准。所安装过滤器能够确保机房洁净度达成A级机房要求(直径大于0.5微米灰尘粒子浓度18000粒/升)。？ 采取优异微处理器来控制机组，提供正确系统监控及参数设定功效。正常使用温度及湿度范围内，温度控制精度达成0.2，湿度控制精度达成2%。？ 空调压缩机采取COPELAND 全封闭涡旋式压缩机，室内风机采取可调速前弯叶片离心风机，静压可在0400PA范围调整，风机和电机直连驱动；采取新式电子膨胀阀节流装置，含有来电自开启功效。？ 含有RS232和RS485通信接口，且含有良好电气隔离（信号端子对地承受直流电压500V、1分钟不击穿或闪烁），并能够实现远程、网络、楼宇等控制功效。无偿提供通讯协议。？ 空调冷媒必需是环境保护冷媒, 必需和现有全省SECFOX-SGM安全管理平台系统联动，不然废标。？ 空调系统能够提供漏水报警功效，当机房出现漏水现象时能够产生声光报警，满足机房安全性要求。？ 空调寿命设计在7*二十四小时连续运行平均无故障工作时间必需达成以上。？ 空调制造厂商在吉林省拥有厂家直属售后服务机构。新风系统要求新风系统：设备选型要求效率高、阻力小、容尘量大、简易灵活安装、温度可调、组合灵活、更换滤料方便等。新风系统采取吊顶天花内安装形式，管道式送风，具体技术要求应符合GB50174-93电子计算机机房设计规范要求。必需和现有全省SECFOX-SGM安全管理平台系统联动，不然废标。2.4.3.7屏蔽机房消防报警系统必需满足下列要求:？ 采取七氟丙烷无管网气体灭火系统；其它辅助间采取手持式灭火；？ 含有温感、烟感探测报警、气体灭火功效；？ 含有自动、电气手动、机械应急等控制方法；？ 和空调、配电系统联动控制；？ 早期预警、延时、紧急停止功效；？ 小型化，薄型，紧靠墙壁；？ 灭火瓶置于钢质灭火柜里；消防联动系统：？ 必需和现有全省SECFOX-SGM安全管理平台系统联动，不然废标。？ 消防系统含检测经过费，中标方应确保在用户配合下完成消防系统改造申请、设计和施工，并经过消防部门验收。2.4.3.8门禁管理系统设置个门禁控制点：监控屏蔽机房出入口。采取密码带刷卡门禁管理系统，并要求系统稳定、可靠、安全。含有下列功效：1)、设置管理功效。含有友好方便控制界面,对门禁控制参数进行设置和管理；2）、为了确保机房内工作人员在有突发怒警情况下能够顺利撤离现场，选择全部锁俱均为断电常开型（有火警情况时，消防联动系统将切断门禁控制器供电），或配置应急钥匙，确保能够顺利撤离现场。3）、门禁卡要采取保密性强，无法破解门禁卡，数量根据5张设计。门禁系统其它功效要求包含：？ 系统显示、控制均应智能化，实现有序管理。？ 对各类非正常通行进行实时统计，包含职员加班、安保人员巡视等。？ 在设备控制方面，能够经过远程软件对各通道门锁进行启/闭时间设定。？ 在服务器故障或断线情况下，门禁控制器应能够正常工作。？ 发生灾难需要快速逃生时，门禁自动打开。？ 门禁控制器自带TCP/IP网络接口、可直接连接到以太网络上，即可实现整个门禁系统通讯。该控制器通讯速率在10M以上，因为采取了快速TCP/IP双向通讯模式，使得读卡、报警等数据能在100ms以内快速上传到主控主机；数据处理、动作响应很快；同时，控制器支持动态端口插入、拔出，系统实时判定控制器在线、离线情况并在主机中反应出来，某个控制器发生故障不会影响整个系统工作，也不会影响其它控制器工作。？ 含有锁相环技术，配合尖端CPLD技术而设计，功效强，可靠性高；各输入输出端全部带有国际优异TVS保护电路，RS485网络通讯端口采取优异防雷技术，可抗击上万伏冲击雷电，220V市电直接接入8小时不损坏端口，通常强电冲击可自动恢复，控制器可脱机（和管理主机失去联络）工作，而且不影响进出门；控制器自带64KFLASH、4MSRAM和锂电池，单个控制器可支持100000个用户，脱机可存放0条读卡统计，当门禁和管理中心重新建立通讯时，控制器能实时上传事件信息；控制器带锂电池，控制器掉电保留设置信息超出；控制器自带安装铁箱，内置开关电源、防撬开关，可直接用220V交流供电而不用另配电源转换器，输出为12V直流输出，可直接驱动电锁，所以也不用配电锁电源。2.4.3.9机房环境集中监控监控对象及内容：？ 含电力供给系统、环境调整系统、报警管理系统等。实现对各智能设备或子系统实时运行参数采集和处理，关键包含：UPS监测、配电监测、精密空调监测、温湿度监测、漏水监测、门禁管理、？ 电源质量管理：监控机房市电参数，电压、电流、功率、频率等。？ UPS管理：实时检测2台UPS工作状态、运行参数、异常状态报警。？ 机房空调管理：实时检测1台机房精密空调工作状态、运行参数、异常状态报警。？ 温湿度管理：实时检测主机房各个区域温湿度情况。？ 漏水管理(非定位式)：实时检测机房关键区域漏水、漏液情况。？ 报警系统：提供现场语音提醒报警、电话语音提醒报警和手机短信提醒报警。？ 机房动力环境监控系统必需和现有全省SECFOX-SGM安全管理平台系统联动，不然废标。系统性能：？ 系统应能监控含有不一样接地要求多个设备，任何监控点接入均不应破坏被监控设备接地系统。？ 系统设计应含有防雷配置功效，避免因引入监控系统而带来雷击隐患。？ 系统应能适应多个传输方法，不应对通信传输产生影响。？ 系统平均故障间隔时间MTBF0h，监控系统硬件平均故障间隔时间MTBF100000h，平均故障修复时间MTTR 0.5h。监控模块机箱采取良好接地方法，并含有抵御和消除噪声干扰能力。？ 系统硬件应能在各地通信机房提供基础电源条件下不间断工作，恢复供电时，应能自开启运行。？ 系统应含有友好人机对话界面和汉字支持能力；系统应含有故障分析及故障过滤能力提供正确告警（告警正确率达成100%）；故障告警应有显著清楚可视可闻信号。 ？ 系统测量精度要求为：直流电压应优于0.5%；蓄电池单体测量电压误差应小于5mv；其它电量应优于2%；非电量通常应优于5%,开关量应100%正确。？ 系统在通信链路正常情况下，告警响应时间应小于5秒，数据响应时间应小于10秒，命令实施响应时间应小于10秒。？ 监控系统管理性能管理:监控中心在正常情况下应能显示其监控范围内全部被监控对象工作状态、运行参数画面。利用监控系统提供功效，应能产生要求多种统计资料、图表、机历卡、交接班日志、派修工单等。告警管理？ 告警等级告警等级划分上，最少应含有两种告警等级；A、 紧急告警：已经或立即危及设备及通信安全，需要安排时间处理告警。B、通常告警：可能影响设备及通信安全，需要安排时间处理告警。？ 告警功效要求A、不管监控系统处于任何画面，均应自动提醒告警，并含有现实和打印告警信息。全部告警一律采取可视、可闻声光告警信号；B、两级告警信号应采取两种不一样显示颜色和告警声响（或语音）；C、告警确定功效：告警发生后，操作人员可在任何画面按下确定键，关闭可闻告警声响，停止灯光闪烁（不关闭），故障排除后，恢复原色；D、紧急告警发生时，经过电话网自动拨号，向相关人员发出告警信息；故障排队后，自动解除声光告警并经过电话网自动拨号，向相关人员发出告警解除信息。？ 告警门限值高定应依据现场情况由系统管理员设置。？ 系统自诊疗系统应能判别监控系统及设备本身故障造成告警，并提醒出故障发生步骤，应有以下几级提醒：A、传输辅助数据通道（或通道接口适配器等）故障定位；B、某站前置面故障；C、一体化采集器故障等；D、智能电源设备通信故障；？ 配置管理监控系统应有配置管理功效，当操作人员变更和增加、删除系统中被监控对象及调整系统参数时，用户均可经过改变系统配置文件完成系统配置。？ 安全管理（1）系统应含有完善操作管理功效。为确保系统安全，使用一些功效时必需输入密码，经系统确定后方可许可进入系统，进行操作。操作密码应有不相同级，以限制不一样人员操作范围。（2）系统应含有统计全部相关人员、设备关键操作功效，包含操作人、被操作设备、操作日期、时间和操作内容等，系统对操作统计应有查询、统计功效。？ 系统综合管理（1）全方面监控、事前管理，能够全方面满足用户对IT基础架构运维管理需求。（2）提供3D机房视图管理，要求和实物完全对应；（3）详实报表、方便决议：用户能够分析整个网络业务运行情况，得到改造、改善网络第一手技术资料，为用户深入IT投资和运维决议，和管理绩效评定提供依据。提供如：报表样张、自定义报表、全域报表、预制报表；（4）综合分析、辅助业务：将主机、中间件、数据库、WEB应用等IT组件纳入到日常运维体系中，以最直观、最便捷方法帮助用户实现对“业务相关IT组件”实时监控，辅助用户实施高效率、高质量业务管理。提供如：运行分析、参数监控、运维一览、支持对象列表、实时告警；（5）防范风险、保障运维：顺应运维保障需要，在机密性、完整性和可用性等方面采取方法，使得运维环境不易遭到已知风险侵袭，而且尽可能地规避未知风险。提供如：网络接入管理、SYSlog分析、设备配置管理、数据流分析、日志管理、用户权限管理、地址簿管理；2.4.3.1 0综合布线系统？ 屏蔽机房内布线全部采取镂空网格式上走线方法部署。？ 整个综合布线系统全部采取六类FTP系统和光纤连接相结合方法。？ 投标单位提供屏蔽六类铜缆布线产品必需为端对端同一厂家产品，数据点均采取六类元件，产品必需符合ANSI/EIA/TIA 568B标准。？ 机房内布线根据每台机柜4条铜缆和10对LC-LC光纤3米尾纤进行设计，尾纤单模、多模需要依据光纤入户和交换机光模块情况合理设计，累计根据7台机柜设计。？ 机房原有5台机柜，需要新增2台，并新增14台机房专业PDU，新增机柜要和原有机柜型号相同。？ 机房服务器调试需要在机房内安装1套金属操作台，操作台需要能够自由移动，操作台高度80cm，上面安装1台液晶显示器和1套键盘鼠标，便于在机房内对服务器设备进行操作时使用。？ 机要局引入1条至机房单模36芯光缆，距离根据80米计算，两端要全部端接，并设计合理设备连接跳线。？ 由四楼引入1条至机房单模36芯光缆，距离根据50米计算，两端要全部端接，并设计合理设备连接跳线。2.4.3.11视频监控系统在屏蔽机房区内安装1台静点半球型高清楚彩色摄像机、1台动点室内嵌入式高速球彩色摄像机，1台数字录像机，录像格式D1，二十四小时录像，时间不少于20天，吊顶安装，负责机房区关键出入口图像监视达成机房内安全无死角监控效果，机房视频图像要能够传输至2楼监控室。2.4.3.12监控中心建设 监控在省委2号楼二层，和机房垂直对应，长：6.4M，高：3.6M宽：3.4M。监控中心装饰要求：？ 监控中心地面安装和机房相同防静电地板和踢脚线，地面要进行防尘处理；？ 监控中心吊顶安装矿棉板吊棚，并安装2套1200*600格栅灯，灯具要求和机房相同；监控中心电气及防雷要求：？ 监控中心要单独安装配电系统，市电主干部分采取监控室内现有线缆并增加4个办公位市电插座，每个办公位1个回路，大屏幕及操作台采取UPS供电，由机房UPS输出电缆，并安装独立控制开关；？ 监控中心防雷系统和机房防雷建设要求相同，和机房接地共地；监控中心大屏幕要求：？ 监控中心要求安装2台46寸液晶拼接屏，采取壁挂方法，用于显示机房多种监控数据信息，其中关键包含：机房视频图像、机房环境监控情况、机房服务器监控图像、机房门禁状态情况等。？ 监控中心控制设备需要安装1台8*8路RGBHV视频矩阵和1台8*8路AV矩阵，并配置1台操作电脑，配置不低于以下要求：CPU :Intel Atom CPU，主频2.3GHz，内存：2GB，硬盘 ：320G，DVD，19寸显示器，含串口卡。？ 监控中心全部电源和视频线缆全部要用镀锌管进行保护，RGB线缆要采取成品线缆，数量根据矩阵端口数满配。？ 交换设备监控室安防安装1台4路硬盘录像主机，1个国际品牌半球红外摄像机；安装1套门禁系统，采取网络结构产品，便于管理和和现有系统对接，线缆采取超五类屏蔽网线，并另配置10台8口交换机。人员培训服务负责对吉林省委组织部技术人员进行技术管理培训工作（包含：系统维护、配置、管理等）。负责对吉林省委组织系统网站群及协同办公平台各级使用人员进行应用培训工作。4.3技术支持服务提供十二个月无偿技术支持服务工作，关键包含：负责服务期内所投数据库、操作系统、中间件、印章系统等产品升级服务，确保产品稳定运行。提供在正常条件下确保系统正常稳定运行系统扩充、版本更新升级及功效更新服务。提供在正常条件下改善系统性能各项提议，包含系统资源分配和效率改善提议、软件配置计划和性能优化提议、系统容量估计提议等。咨询服务，在服务期内提供系统软件应用和维护技术咨询服务。电话或当地现场技术服务，重大故障要求在1小时内抵达现场进行处理。第1包：要求投标人均须含有国家保密局颁发包含国家秘密计算机信息系统集成屏蔽室建设单项资质。第2包：1、要求投标人含有国家工信部颁发计算机系统集成贰级以上（含贰级）资质；2、要求投标人均须含有国家保密局颁发包含国家秘密计算机信息系统集成乙级以上（含乙级）资质。（不包含省级颁发涉密资质，省外投标人需要含有国家保密局颁发包含国家秘密计算机信息系统集成甲级资质）；3、要求投标人注册资金需在1000万元以上（含1000万元）。第3包：要求投标人均须含有国家保密局颁发包含国家秘密计算机信息系统集成软件开发单项资质。五.供给商应提交资格证实文件：（1）本公告第4条要求提交全部资格证实文件；（2）经年检企业法人营业执照副本复印件、工商行政管理部门颁发企业法人资格证（或质量技术监督部门颁发组织机构代码证）复印件、法定代表人身份证复印件、法定代表人授权书原件、授权代理人身份证复印件。以上资格证实文件均应加盖供给商公章。六.提交资格申请和证实文件时间：8月12日13：30时至14：00时。七.提交资格申请和证实文件地点：吉林省政府采购中心321会议室（吉林省长春市文化街158号三楼）。八.资格预审时间和地点：中共吉林省委组织部将于8月12日14：00时，在吉林省政府采购中心321会议室（吉林省长春市文化街158号三楼）。对供给商提交资格证实文件进行审查。九.本项目只邀请资格预审合格注册供给商参与投标。
