中国移动直放站产品集中采购技术规范书模板.doc

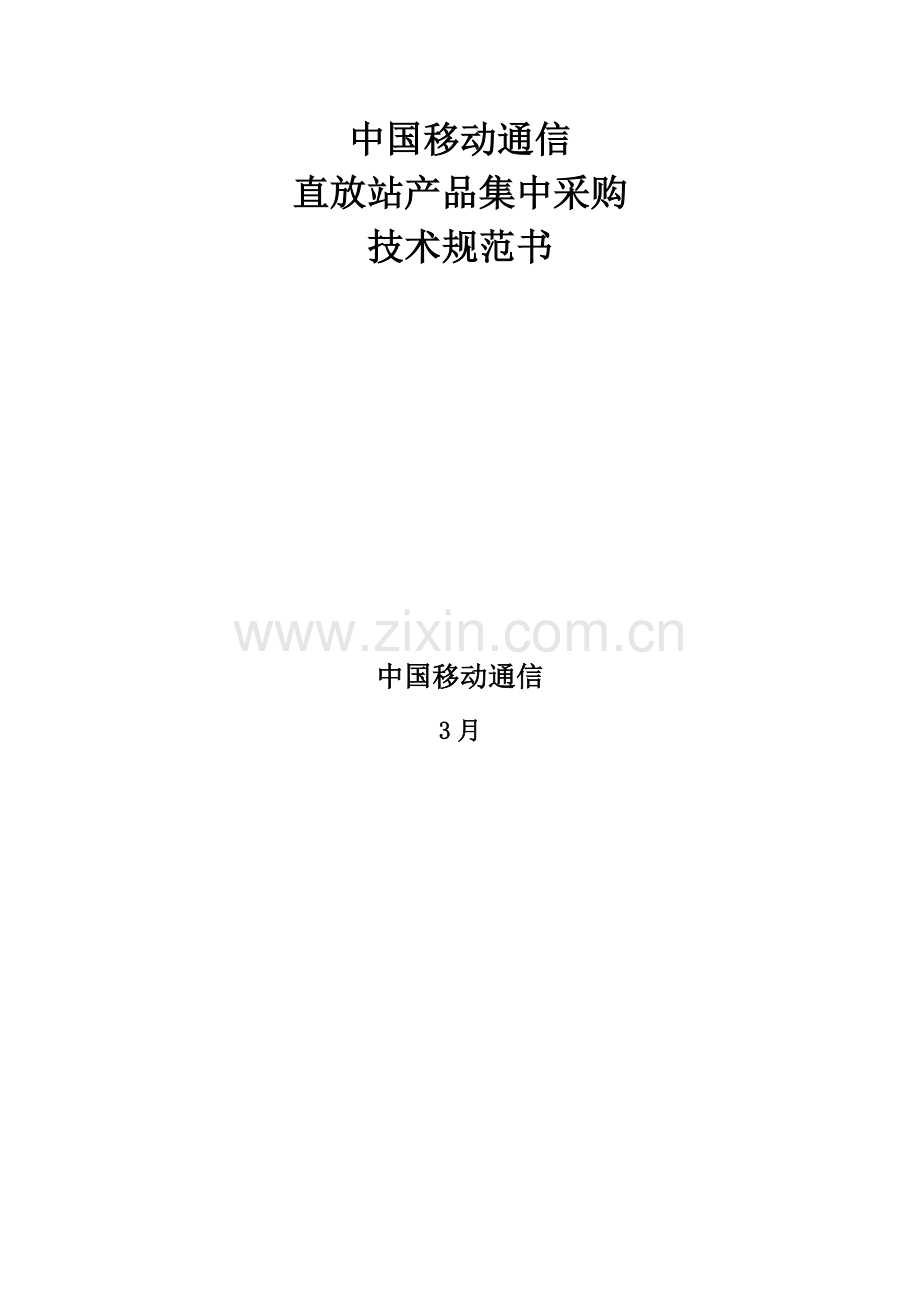

中国移动通信
直放站产品集中采购
技术规范书

中国移动通信
3月

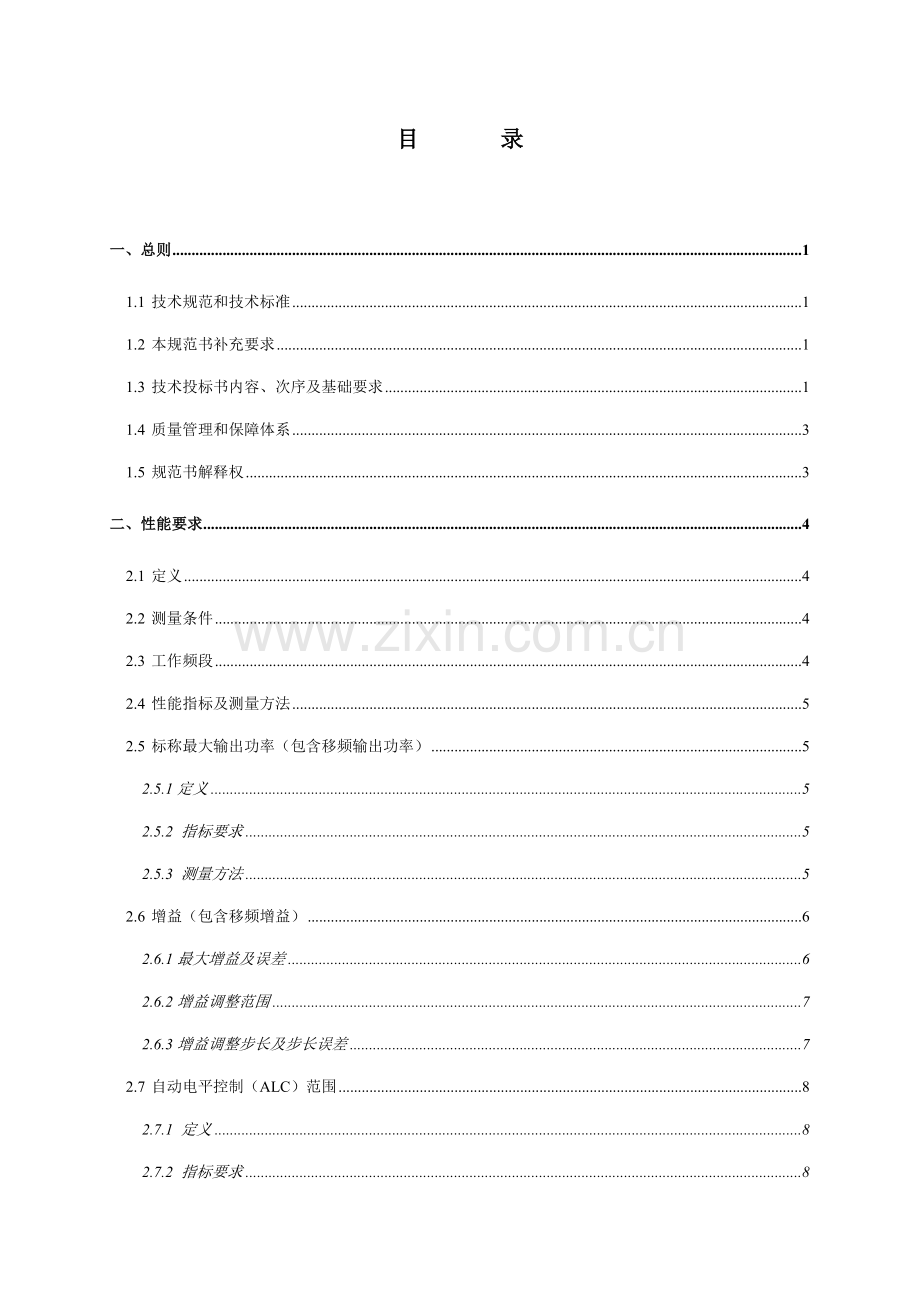

目 录

一、总则 1
1.1 技术规范和技术标准 1
1.2 本规范书补充要求 1
1.3 技术投标书内容、次序及基础要求 1
1.4 质量管理和保障体系 3
1.5 规范书解释权 3
二、性能要求 4
2.1 定义 4
2.2 测量条件 4
2.3 工作频段 4
2.4 性能指标及测量方法 5
2.5 标称最大输出功率（包含移频输出功率） 5
2.5.1定义 5
2.5.2 指标要求 5
2.5.3 测量方法 5
2.6 增益（包含移频增益） 6
2.6.1最大增益及误差 6
2.6.2增益调整范围 7
2.6.3增益调整步长及步长误差 7
2.7 自动电平控制（ALC）范围 8
2.7.1 定义 8
2.7.2 指标要求 8
2.7.3 测量方法 8
2.8频率误差(仅适适用于移频传输直放站) 8
2.8.1 定义 8
2.8.2 指标要求 8
2.8.3 测量方法 8
2.9 GMSK调制时调制正确度（仅适适用于移频传输直放站） 9
2.9.1 定义 9
2.9.2 指标要求 9
2.9.3 测量方法 9
2.10 最大许可输入电平 10
2.10.1 定义 10
2.10.2 指标要求 10
2.10.3 测量方法 10
2.11 带内波动 10
2.11.1 定义 10
2.11.2 指标要求 10
2.11.3 测量方法 10
2.12噪声系数 11
2.12.1 定义 11
2.12.2 指标要求 11
2.12.3 测量方法 11
2.13 输入、输出电压驻波比 12
2.13.1 定义 12
2.13.2 指标要求 12
2.13.3 测量方法 12
2.14 传输时延 13
2.14.1 定义 13
2.14.2 指标要求 13
2.14.3 测量方法 13
2.15 杂散发射 14
2.15.1 定义 14
2.15.2 指标要求 14
2.15.3 测量方法 14
2.16 互调衰减 15
2.16.1 定义 15
2.16.2 指标要求 15
2.16.3 测量方法 16
2.17 带外增益 16
2.17.1 定义 16
2.17.2 指标要求 16
2.17.3 测量方法 17
2.18光波长及可应用光纤 18
2.18.1 定义 18
2.18.2 指标要求 18
2.18.3 测量方法 18
2.19 光输出功率（仅光传输直放站） 18
2.19.1 定义 18
2.19.2 指标要求 18
2.19.3 测量方法 18
2.20光路衰减范围（仅光传输直放站） 19
2.20.1 定义 19
2.20.2 指标要求 19
2.20.3 测量方法 19
2.21 平均故障间隔时间（MTBF） 19
2.22 电源适应性 19
2.22.1 电源适应性要求 19
2.22.2 测试方法 19
2.22.3设备功耗 19
2.23 机械要求 20
2.24 环境要求和环境试验 20
2.24.1 环境适应性要求 20
2.24.2 测试方法 21
2.25 安全要求 21
2.25.1 接地导体电阻和连接电阻 21
2.25.2 抗电强度 22
2.25.3 接触电流 23
2.26 电磁兼容要求 23
三、监控功效 23
四、工程、技术服务及其它 23
4.1 工程技术服务 23
4.1.1 产品供给 23
4.1.2 现场验收 24
4.1.3 技术服务 24
4.1.4 技术文件 24
4.1.5 工程服务历史及供货统计 24
4.2 维护服务 24
4.2.1 备品备件要求 25
4.2.2 服务响应 25
4.2.3 监控软件升级 25
4.2.4 紧急事件处理 25
附录A 完成性能测试所需仪表，仅供参考 26
附录B 直放站检验项目 29

一、总则
本文件为中国移动通信(以下简称招标方)对移动直放站产品供货商(以下简称投标方)提出工程技术规范书，此文件将作为定货协议附件。
投标方提供各项设备及系统功效、性能应完全符合招标方指明规范和标准，并确保配置软硬件数量和功效满足或高于招标方提出要求。假如招标方在工程实施和网络运行中发觉投标方所提供各项设备及系统功效、性能未达成本技术规范书要求，投标方应无偿增加或修改软硬件，并使之满足或高于招标方提出要求。
1.1 技术规范和技术标准
GB/T 2423.1- 《电工电子产品环境试验 第2部分: 试验方法 试验A: 低温》
GB/T 2423.2- 《电工电子产品环境试验 第2部分: 试验方法 试验B: 高温》
GB/T 2423.9- 《电工电子产品环境试验 第2部分: 试验方法 试验Cb: 设备用恒定湿热》
YD/T 952-1998“900MHz直放机技术要求及测量方法”；
YD/T 1008-1999“移动通信移频中继机技术要求和测量方法”；
YD/T 1337-“900MHz/1800MHz GSM直放站技术要求和测试方法”；
GB15842-1995《移动通信设备安全要求和试验方法》；
YD/T282－ 《通信设备可靠性通用试验方法》；
YD1139- 《900MHz/1800MHz TDMA 数字蜂窝移动通信系统电磁兼容要求和测量方法，第二部分：基站及其辅助设备》
IEC60950-1999《信息技术设备安全》
1.2 本规范书补充要求
伴随市场发展要求，为适应新技术、新业务应用，投标方应含有较强研发能力以确保所提供软、硬件系统能充足满足招标方业务发展要求。
1.3 技术投标书内容、次序及基础要求
投标方应据此规范书提出对应技术投标书，技术投标书要求提供2套书面文件，并必需提供全套文件电子文档（格式见“电子版应答格式”），技术投标书及其附件应采取汉字书写。具体参见《投标人须知》。
投标方所提供技术投标书应根据以下次序和相关要求进行编制：
(一)、技术规范书点对点应答
投标方应对本规范书所提出各项要求进行逐条逐项回复、说明和解释(必需在引用规范书基础上逐项应答)。投标方应依据投标方各项产品实际情况如实应答本技术规范书内提出各项指标情况。首先对实现或满足程度明确作出“满足”(为本期工程提供产品或为本期工程提供该功效)、“不满足”等应答，然后对必需内容作出具体、具体说明。“部分满足”视同“不满足”。应答用蓝色(电子版)粗体字。
（二）附件应答
(1)产品型号清单
此次集中采购设备包含无线直放站、光纤直放站、移频直放站等产品。
详见附件一。
(2) 单套标准直放站产品配置清单
单套标准直放站是指能独立完成直放站系统性能除天馈线系统外（但移频直放站含移频链接天线）设备组合。
单套标准直放站配置包含主机、基础软件、连接件及附件部分等,不包含天线及馈线，移频直放站含移频链接天线（移频链接天线指移频直放站近端机和远端机之间收发天线）。光纤直放站包含光功分器，光功分器型号应满足实际工程需要。
详见附件二。
(3)技术性能参数表
本表作为评定产品技术性能依据之一，请务必真实、正确、全方面填写。
本技术性能表应答必需和技术规范书点对点应答一致。
详见附件三。
(4)工程技术服务表
投标方必需向招标方提供工程技术服务。
详见附件四。
(5)供货统计
投标方须按供货协议如实填写。能够不提供对应协议复印件，但招标方保留在以后查看并核实供货统计中提到供货协议权利。
详见附件五。
（三）需要提供文件。
投标方提供投标方产品具体产品配置框图（系统图和产品内部配置图）。
（四）其它需要说明内容
投标方需要说明其它内容。

要求：（二）、（三）、（四）内容须依次装订到（一）技术规范书点对点应答后。不得以任何形式插入到点对点应答内。装订时（一）、（二）、（三）、（四）须用单页纸隔开；（二）、（三）每一小项亦均须用单页纸隔开；单页纸上应注明项目名称。
电子版应答方法详见《电子版应答格式》。

1.4 质量管理和保障体系
招标方在必需时有权对投标方生产现场进行检验，内容包含设计、生产、装配、测试统计和质量确保体系文件等。
招标方在招标和工程实施过程中有权对投标方提供任何批次产品进行随机抽检。
1.5 规范书解释权
招标方在任何时候保留和拥有对本技术规范书解释权。招标方有权在签定协议前，依据需要修改和补充本技术规范书，修改补充后最终技术规范书将作为协议附件。
投标方对于本技术规范书疑问能够经过书面材料和招标方联络。在要求技术投标书和报价书提交最终期限以前，招标方将以书面材料给回复。
二、性能要求
2.1 定义
本技术规范书采取下列定义：
900MHz/1800MHz直放站是指用于900MHz/1800MHz GSM移动通信网全双工、线性射频放大设备，包含各类GSM宽带直放站、选频直放站、移频（包含带内移频、带外移频）直放站、光纤直放站。
宽带直放站是指在900MHz/1800MHz频段全部或部分频段内工作直放站（选带直放站）。
选频直放站是指在900MHz/1800MHz频段全部或部分频段内选择一个或多个GSM指配信道工作直放站。
移频直放站是指将指配工作频率转换为其它频率（带内频率或带外频率）进行传输直放站。
光纤直放站是指用光纤进行信号传输直放站，光电转换设备为直放站内置模块。
前向（下行）链路是指由基站到移动台传输链路。
反向（上行）链路是指由移动台到基站传输链路。
2.2 测量条件
应在下列正常工作条件下进行测量，很温环境下测试条件见2.24.1.4节。
－ 温度：+15℃～+35℃
－ 相对湿度：45～75%
— 电源：AC220V±4V或DC-48V±1V
2.3 工作频段
工作频段是指直放站在线性输出状态下实际工作频率范围，依据需要设备可使用工作频段全部和部分。
投标方提供直放站需适适用于900MHz/1800MHz频段：
上行 889～909MHz/1710～1735MHz
下行 934～954MHz/1805～1830MHz
如招标方所需频段范围发生改变，投标方应根据招标方要求提供对应频段产品。

2.4 性能指标及测量方法
假如没有其它要求，性能指标系指设备输出端口处指标，测量方法适适用于直放站前向和反向及系统测量。系统测量系指光纤直放站、移频直放站近端和远端联测。对于移频直放站其它指标近端和远端应分别测量。
对于光纤直放站，整个系统测试是在厂商声称光路衰减范围内进行，并检验光波长、输出功率及光路衰减范围，具体检验方法和指标范围见2.18、2.19和2.20。
最大功率≥1W直放站其性能指标必需同时满足室内和室外应用。
2.5 标称最大输出功率（包含移频输出功率）
2.5.1定义
标称（最大）输出功率是指直放站在线性工作区内所能达成最大输出功率，此最大输出功率应满足以下条件：
(a)输入信号为全时隙最大连续发送调制信号；
(b)增益为最大增益；
(c)满足本技术规范书中全部指标要求；
(d)在网络应用中不应超出此功率。
2.5.2 指标要求
标称输出功率由投标方申明，但标称输出功率应≤30W（45dBm）；反向输出不作具体要求，具体由投标方要求；标称（最大）输出功率容差应在±2dB范围内，极限条件时应在±2.5dB范围内。
2.5.3 测量方法
1． 按图1所表示连接测试系统；

GSM信号
发生器
被测直放站
功率衰减器
GSM分析仪
或功率计
10MHz或13MHz参考信号

图1：标称（最大）输出功率测试
2．将GSM信号发生器输出经过电缆接至被测设备输入端口，再将功率衰减器及连接电缆总损耗值作为偏置输入GSM分析仪或功率计中；
3．关闭反向链路（测量前向输出功率）或关闭前向链路（测量反向输出功率）；
4．将GSM信号发生器设置为该直放站工作频率范围内中心频率或指配信道中心频率；将被测直放站增益调到最大；
5．调整GSM信号发生器输出电平直至ALC启控点，GSM分析仪或功率计上直接显示每信道功率应在被测直放站厂商申明最大输出功率容差范围内；
6．统计被测直放站输出功率电平Lout（dBm）及输入电平（GSM信号发生器输出电平减去连接电缆损耗值）Lin（dBm）；
7. 对于移频直放站应对近端单元和远端单元分别测量。
2.6 增益（包含移频增益）
2.6.1最大增益及误差
2.6.1.1 定义
最大增益是指直放站在线性工作范围内对输入信号最大放大能力。
最大增益误差是指最大增益实测值和投标方申明值之间差值。
2.6.1.2 指标要求
最大增益≤113dB，具体增益值由投标方要求；
最大增益误差不超出±3dB。
2.6.1.3 测量方法
1．测试系统及测试步骤同2.5.3；
2．最大增益为Gmax= Lout-Lin（dB）； （1）
3．增益误差为△= Gmax-G厂申明（dB）； （2）
4. 对于移频直放站应对近端单元和远端单元分别测量。
2.6.2增益调整范围
2.6.2.1 定义
增益调整范围是指当直放站增益可调时，其最大增益和最小增益差值。
2.6.2.2 指标要求
标称最大输出功率≥1W时，增益调整范围≥30dB；
标称最大输出功率＜1W时，由厂家申明。
2.6.2.3 测量方法
1．测试系统及测试步骤同2.5.3；
2．调被测直放站增益为最小，从GSM分析仪或功率计读出被测直放站输出功率电平 Loutmin。
3．调被测直放站增益为最大，从GSM分析仪或功率计读出被测直放站输出功率电平 Loutmax。
4． 增益调整范围为△G= Loutmax - Loutmin （dB）； （3）
5. 对于移频直放站应对近端单元和远端单元分别测量。
2.6.3增益调整步长及步长误差
（1）定义
增益调整步长是指直放站最小增益调整量。
增益调整步长误差是指实际增益步长和标称增益步长差值。
（2）指标要求
增益调整步长≤2dB；
增益调整步长误差不超出±1dB/步长，±1dB/（1-10dB），±1dB/（10-20dB），±1.5dB/（20-30dB）。
（3）测量方法
1．测试系统及测试步骤同2.5.3；
2．以增益调整步长降低被测直放站增益，从GSM分析仪或功率计测量被测直放站实际增益下降每一步长时功率并统计，直至增益为最小；
3. 增益调整步长为每相邻测量功率电平之差；
4. 步长误差 △=申明增益调整步长-实际增益调整步长 （4）
5. 计算0-10dB、10-20dB、20-30dB内累积误差。
2.7 自动电平控制（ALC）范围
2.7.1 定义
自动电平控制是指当直放站工作于最大增益且输出为最大功率时，增加输入信号电平时，直放站对输出信号电平控制能力。
2.7.2 指标要求
当输入信号电平提升小于10dB(含10dB)时，输出功率应保持在最大输出功率±2dB之内；当输入信号电平提升超出10dB时，输出功率应保持在最大输出功率±2dB之内或关闭输出。
2.7.3 测量方法
1．测试系统及测试步骤同2.5.3；
2. 被测直放站增益调至最大；
3．接通被测直放站ALC功效；
4．被测直放站输入电平提升10dB，观察GSM信号分析仪或功率计上读数改变（应不超出±2dB），继续提升输入电平，被测直放站输出改变仍应不超出±2dB或关闭。
2.8频率误差(仅适适用于移频传输直放站)
2.8.1 定义
频率误差是指直放站在工作频带内实际输出频率对额定输出频率偏差。
2.8.2 指标要求
系统平均频率误差≤±0.1ppm。
2.8.3 测量方法
1．按图2所表示连接测试系统；
2．RF数字信号发生器调到CW信号，频率调到被测直放站中心频率,电平调到2.5.3中第6条统计Lin-5dB，输出CW信号；
3．采取频谱分析仪或频率计数器直接读出直放站输出载波频率实测数值fout；
4．将实测数值带入以下公式直接计算出平均频率误差数值
频率误差为δ=（f实测-f额定）/f额定； （5）
5.对移频直放站应作系统测试。
图2 频率误差测量
频率计
数器/频谱仪
频率计
数器/频谱仪
频率计
数器/频谱仪
频率计
数器/频谱仪
10MHz/13MHz参考信号
RF 数字
信号发生器
被测
直放站
功率衰减器

2.9 GMSK调制时调制正确度（仅适适用于移频传输直放站）
2.9.1 定义
GMSK调制正确度用相位误差衡量。直放站相位误差是指直放站输出相位轨迹和其回归线之差。
2.9.2 指标要求
相位误差：单机小于6.1°RMS和24.5°peak;
系统小于7°RMS和28°peak。
2.9.3 测量方法
1） 按图2所表示连接测试系统，频率计数器改为GSM信号分析仪；
2） RF数字信号发生器频率调到被测直放站中心频率，电平调到2.5.3中第6条统计Lin，输出用伪随机比特序列调制同时GMSK信号；
3） GSM信号分析仪频率调到信号发生器频率，调制分析；
4） 从GSM信号分析仪读均方根相位误差和峰值相位误差。

2.10 最大许可输入电平
2.10.1 定义
最大许可输入电平是指被测直放站能承受而不致引发损伤输入电平。
2.10.2 指标要求
上下行链路最大无损伤输入功率为-10dBm。
2.10.3 测量方法
1．测试系统为图1所表示；
2．GSM信号发生器频率调到被测直放站中心频率，电平调到－10dBm，连续1min；
3．反复2.5、2.6.1、2.7指标项测试，所测数值应在指标范围内。
2.11 带内波动
2.11.1 定义
带内波动是被测直放站在投标方申明工作频率范围内最大电平和最小电平差值。
2.11.2 指标要求
带内波动≤3dB（峰峰值）。
2.11.3 测量方法
1．按图3所表示连接测试系统；
2．扫频信号发生器起、止频率设置成比被测直放站工作频带宽，电平调到2.5.3第6条中统计Lin-5dB；
3．被测直放站增益调到最大；
4．当被测设备为宽带直放站时，从标网分析仪上读出被测直放站有效工作频带内最大、最小电平之间差值，即为带内波动。
5．当被测设备为选频或移频直放站时,用标网分析仪分别测出高、中、低信道内输出功率电平，其最大、最小功率电平之间差值，视为带内波动。
6. 对于无线移频直放站应快要端单元和远端单元经过衰减器连接在一起，采取系统测量。

扫描
标量网络
分析仪
被测直放站
检波器
扫描信号发生器
功率衰减器
图3：带内波动测试

2.12噪声系数
2.12.1 定义
噪声系数是指被测直放站在工作频带范围内，正常工作时输入信噪比和输出信噪比比，用dB表示。
2.12.2 指标要求
标称最大输出功率≥1W时噪声系数NF≤4dB
标称最大输出功率＜1W时噪声系数NF≤6dB。
对于以直接耦合工作方法和基站相接直放站，前向噪声系数不作要求。
2.12.3 测量方法
图4：噪声系数测试

噪声系数测量仪
被测直放站
功率衰减器
噪声源
输入
输出

1．按图4虚线所表示连接，校准噪声系数测试仪；
2．按图4实线所表示连接测试系统；
3．关闭ALC并将被测直放站增益调整为最大增益；
4．用噪声系数测量仪测试被测直放站噪声系数；

2.13 输入、输出电压驻波比
2.13.1 定义
输入、输出电压反射系数|γ|是指从输入、输出端口反射信号电压和输入信号电压比，电压驻波比为：
S=（1+|γ|）/（1-|γ|） （6）
2.13.2 指标要求
标称最大输出功率≥1W时电压驻波比≤1.4
标称最大输出功率＜1W时电压驻波比≤1.6。
2.13.3 测量方法
1． 按图5所表示连接测试系统；

测试端口
网络分析仪
1 2
被测直放站
匹配负载
开路/短路器
图5： 电 压 驻 波 比 测 试

2 按被测直放站要求调网络分析仪起、止频率，单端口S11（或S22）测量，并调表示格式为驻波对应频率，电平调到被测直放站许可最大输入电平；
3 在网络分析仪测试端口1或2进行开路、短路、负荷校准后设置为测量；
4 设置直放站增益为最小增益，将其输入或输出端口接到测试端口，输出或输入端口接负载；从网络分析仪读被测直放站工作频带内最大电压驻波比；
5 测量前向或反向输出驻波比时应确保被测直放站无输出信号。

2.14 传输时延
2.14.1 定义
传输时延是指被测直放站输出信号对输入信号时间延迟。
2.14.2 指标要求
宽带直放站≤1.5μs ；
宽带直放站(应用声表面滤波器)≤5.0μs；
选频直放站≤10.0μs；
移频直放站≤10.0μs（系统时延）；
无线直放站、光纤直放站上述指标一样适用。
2.14.3 测量方法
1．按图6所表示连接测试系统；

Test
RFoutputUT
矢量网络分析仪
被测直放站
功率衰减器
图6：传输时延测量

2．按被测直放站要求设置矢量网络分析仪起、止频率，并调矢量网络分析仪为传输测量、时延方法，按虚线连接进行直通校准；
3．被测直放站增益调到最大；按图6实线所表示进行连接；
4．选择矢量网络分析仪时延测试项，直接读出被测直放站传输时延。

2.15 杂散发射
2.15.1 定义
杂散发射是指除去工作载频和和正常调制相关边带以外频率上发射。
2.15.2 指标要求
杂散发射指标见表1：
表1：杂散发射指标要求
G≤50dB光纤直放站和G≤80dB其它直放站系统设备
每载频带外
f0±100kHz≤0.5dBc/30kHz
f0±200kHz≤-30dBc/30kHz或-36dBm/3kHz
f0±400kHz≤-60dBc/30kHz或-36dBm/3kHz
f0±600kHz≤-36dBm/30kHz
工作频带内
FL-2.5MHz～F0-6MHz≤-36dBm/100kHz
F0-6MHz～F0-1.8MHz ≤-36dBm/30kHz
F0+1.8MHz～F0+6MHz≤-36dBm/30kHz
F0+6MHz～FH+2.5MHz ≤-36dBm/100kHz
工作频带外(偏离工作频带边缘2.5MHz之外)
9kHz-1GHz带内≤-36dBm
1GHz-12.75GHz带内≤-30dBm
G＞50dB光纤直放站或G＞80dB其它直放站系统设备
每载频带外
f0±100kHz≤0.5dBc/30kHz
f0±200kHz≤-30dBc/30kHz或-36dBm/3kHz
f0±400kHz≤-60dBc/30kHz或-36dBm/3kHz
f0±600kHz≤-60dBc/30kHz或-36dBm/3kHz
工作频带内
FL-2.5MHz～F0-6MHz≤-60dBc/30kHz或-36dBm/3kHz
F0-6MHz～F0-1.8MHz≤-60dBc/30kHz或-36dBm/3kHz
F0+1.8MHz～F0+6MHz≤-60dBc/30kHz或-36dBm/3kHz
F0+6～FH+2.5MHz ≤-60dBc/30kHz或-36dBm/3kHz
工作频带外(偏离工作频带边缘2.5MHz之外)
9kHz-1GHz带内≤-36dBm
1GHz-12.75GHz带内≤-30dBm
注：FL：工作频段低端边缘频率；FH：工作频段高端边缘频率；f0：工作频段中心频率
2.15.3 测量方法

GSM信号发
生器
被测直放站
功率衰减器
频谱
分析仪

图7：杂散发射测量
1．测量系统图7；
2．GSM信号发生器频率调到被测直放站中心频率，电平调到2.5.36中统计Lin输出GSM信号；
3．被测直放站增益调到最大；
4．功率衰减器及连接电缆总损耗值作为偏置输入频谱分析仪；
5．按表2调频谱分析仪测量带宽及检波方法；
6．在不一样偏移频率上，读杂散发射功率电平。

表2：带外杂散发射测量带宽
频带
频率偏移
测量带宽
视频带宽
检波方法
10kHz∽50MHz
/
10kHz
30kHz
峰值保持
50MHz∽500MHz
/
100kHz
100kHz
500MHz以上BTS发射带及MS发射带内
>0MHz
10kHz
30kHz
峰值保持
≥2MHz
30kHz
100kHz
≥5MHz
100kHz
300kHz
≥10MHz
300kHz
1MHz
≥20MHz
1MHz
3MHz
≥30MHz
3MHz
3MHz

2.16 互调衰减
2.16.1 定义
当工作频带内有两个及以上信号输入直放站后，因为直放站非线性而在其输出端口产生和两个或多个输入信号有特定关系产物为互调产物。互调衰减是指对这些互调产物抑制能力。
2.16.2 指标要求
　　互调衰减指标见表3
表3互调衰减指标

带内互调
带外互调
含有宽带功效
≤17dBm
≤-36dBm或≤-60dBc/3kHz
9kHz～1GHz/100kHz≤-36dBm
1GHz～12.75GHz/1MHz≤-30dBm
＞17dBm
≤-45dBc/3kHz
9kHz～1GHz/100kHz≤-36dBm
1GHz～12.75GHz/1MHz≤-30dBm
含有选频功效
独立功放
≤-36dBm或≤-66dBc/3kHz
9kHz～1GHz/100kHz≤-36dBm
1GHz～12.75GHz/1MHz≤-30dBm
共用功放
≤-45dBc/3kHz
9kHz～1GHz/100kHz≤-36dBm
1GHz～12.75GHz/1MHz≤-30dBm
注：测试方法根据设备达成标称最大输出功率后，输入信号再增加10dB进行测试。
2.16.3 测量方法
CW信号发生器1
合路器
频谱分析仪
CW信号发生器2
被测
直放站
功率衰减器
功率计
可变
衰减器

图8：互调产物测量
1．测量系统图8所表示
2．被测直放站增益调到最大；
3．对宽带直放站，设置两信号发生器频率在被测直放站工作频带内相隔600kHz；对选频直放站，一个信号发生器频率调到信道中心频率，另一个信号发生器频率调在高于或低于第一个信号频率400kHz上；
4．切断信号发生器2，调信号发生器1电平到被测直放站输出达成投标方申明最大功率；调信号发生器2电平和信号发生器1一样；
5．两信号发生器全部接通，并将可变衰减器减低10dB；
6．接通被测直放站ALC功效；
7．频谱分析仪中心频率调到被测直放站中心频率，扫频宽度调到能看到两边互调产物，并将功率衰减器和连接电缆总损耗作为偏置输入频谱分析仪；
8．在频谱分析仪上读出互调产物，看其是否满足要求。
9. 应在每个输出天线端口上进行测试。

2.17 带外增益
要求及测试方法应符合ETSI EN 300 609-4相关条款。
2.17.1 定义
带外增益是指被测直放站对工作频带外信号放大能力。
2.17.2 指标要求
带外增益指标见表4
表4带外增益指标
含有宽带功效直放站：
增益
≥400kHz
≥600kHz
≥1MHz
≥5MHz
G≤80dB
--
≤40dB
≤35dB
≤25dB
G＞80dB
--
≥40dBc
≥45dBc
≥55dBc
含有选频功效直放站：
增益
≥400kHz
≥600kHz
≥1MHz
≥5MHz
G≤80dB
≤50dB
≤40dB
≤35dB
≤25dB
G＞80dB
≥30dBc
≥40dBc
≥45dBc
≥55dBc
备注：对于以直接耦合方法和基站相接其它直放站，下行链路带外增益不作要求
投标方应依据其设备具体实际情况做出应答。
2.17.3 测量方法
1.按图9所表示连接测试系统；
2.被测直放站增益调至最大；
3.对选频直放站，应将其选频信道指配到被测直放站工作频带内最低信道和最高信道上；
4.CW信号发生器频率调到被测直放站工作频率，电平调到2.5.3第6条中统计Lin-5dB；
5.频谱分析仪，扫频宽度、分辨率带宽调到合适，确保测试方便。校准功率衰减器及连接电缆总损耗作为偏置修正输入到频谱分析仪内，将标识移到信号峰点；
6.保持CW信号发生器输出电平不变，从中心频率向外同时改变CW信号发生器频率和频谱分析仪中心频率，用标识读并统计偏离工作频带边缘400kHz、600kHz、1MHz、5MHz及以上时幅度值Lout；
7.按式（7）计算带外各偏离频点增益数值。
G外=Lout-（Lin-5）（dB） （7）
CW信号
发生器
被测
直放站
功率衰减器
频谱分析仪
图9 带外增益测量

2.18光波长及可应用光纤
2.18.1 定义
光波长是指光传输直放站所使用光信号波长
2.18.2 指标要求
1.31um或1.55um，或由设备制造商要求。使用单模光纤。
2.18.3 测量方法
检验投标方申明值，不单独测量。

2.19 光输出功率（仅光传输直放站）
2.19.1 定义
光输出功率是光传输直放站系统在投标方申明正常工作条件下光输出端负载所能得到最大功率。
2.19.2 指标要求
1.31μm：≥0 dBm，1.55μm：≥-3 dBm
光输出功率容差1dB
2.19.3 测量方法
1.测量系统图10所表示
2.被测直放站系统增益调到最大，光可变衰减器调到厂要求光路衰减上，调GSM信号发生器频率到被测直放站中心频率，电平调到使系统达成额定最大输出功率电平上
GSM信 号
发 生 器
被测直放站
近端或远端
光功率计
图10 光输出功率测量
光可变衰减器
被测直放站
远端或近端
功率衰减器
功率计

3.在近端（或远端）输出上接光功率计，统计光输出功率LoutO(dBm)
2.20光路衰减范围（仅光传输直放站）
2.20.1 定义
光路衰减范围是指光传输直放站系统额定输出功率不变时，光路衰减许可改变范围。
2.20.2 指标要求
光路衰减范围由投标方要求。
2.20.3 测量方法
1．测量系统图10所表示
2．改变光可变衰减器，观察功率计，统计系统输出功率不变时光可变衰减器改变范围，应大于投标方申明值。
2.21 平均故障间隔时间（MTBF）
投标方设备MTBF应大于50000小时。
2.22 电源适应性
交流供电设备应支持备用电源，除交流供电外，还可提供太阳能供电、蓄电池供电等，投标方可依据本身设备特点如实列出。
2.22.1 电源适应性要求
AC220V±44V、45～55Hz或DC-48V±9.6V时，直放站所要求技术要求均能满足。
2.22.2 测试方法
(1)电源电压变高试验
在电源电压为AC264V或DC-57.6V时测量系统频率误差及GMSK调制时调制正确度（仅适用移频传输直放站）、最大输出功率、带外增益，均应满足技术要求。
(2)电源电压变低试验
在电源电压为AC176V或DC-38.4V时测量系统频率误差及GMSK调制时调制正确度（仅适用移频传输直放站）、最大输出功率、带外增益，均应满足技术要求。
2.22.3设备功耗
设备功耗标称值由投标方按型号分别提供额定值。同时在无任何外电供电条件情况下，由蓄电池单独供电，确保设备正常工作时长7天，投标方提供蓄电池（单节电池为2V）配置提议，配置单位为Ah。
2.23 机械要求
提供设备应采取经过老化测试和严格筛选优质器件。硬件组装过程应有严格质量控制，确保长久使用高稳定性和高可靠性。
2.24 环境要求和环境试验
2.24.1 环境适应性要求
环境要求是指导性，适适用于直放站全部类型，环境要求包含3个部分：
n 设备对环境影响要求
n 环境对设备影响要求
n 在指定环境下设备要求
2.24.1.1可闻噪声及震动
投标方应对所提供设备在忙时所产生噪声及震动作出说明，方便于设备使用维护部门采取对应方法。
2.24.1.2 冷却、通风
设备冷却应采取自然通风散热方法，投标方应对设备散热要求提出具体说明。
2.24.1.3 电磁兼容性
投标方应提供电磁兼容性性能具体说明和计算方法，并出示原产地国家认证测试中心测试汇报。
2.24.1.4 测试环境要求
在下列环境条件下，经环境温度试验后，直放站应最少满足下列指标（标称最大输出功率＜1W时应满足“室内设备”标准，标称最大输出功率≥1W时应满足“室外设备” 标准，具体由厂家申明）：
室内设备：温度+5℃～+40℃， 湿度≤85%；
室外设备：温度-40℃～+55℃，湿度≤95%；
1) 投标方申明输出功率容限为最大额定输出功率±2.5dB；
2) 频率误差按2.8节要求；
3) 噪声系数按2.12节中要求；
4) 相位均方根误差和相位峰峰值误差按2.9节中要求。
2.24.1.5 特殊环境要求
相关防烟雾、防沙尘、防雨淋等特殊环境要求应符合GB/T 15844.2－1995相关要求。投标方设备安装完成后直放站系统应含有防水、防尘、防盗要求。
2.24.2 测试方法
(1)低温试验
正常配置直放站系统放置环境试验室里以1℃/min速度降温，直至+5℃（室内设备）、-40℃（室外I类设备），温度稳定后保持2h，对直放站加电，按2.5.3、2.8.3、2.9.3、2.12.3中要求方法进行测量。
恢复常温并稳定2h后，再检验一样项目标指标恢复情况
(2)高温试验
正常配置直放站系统放置环境试验室里以1℃/min速度升温，直至+40℃（室内设备）、+55℃（室外I类设备），温度稳定后保持2h，对直放站加电，按2.5.3、2.8.3、2.9.3、2.12.3中要求方法进行测量。
恢复常温并稳定2h后，再检验一样项目标指标恢复情况
(3)恒定湿热试验
1） 正常配置直放站系统放置环境试验室里以1℃/min速度升温，直至+40℃2℃，再加湿至95%%，稳定后保持2h，对直放站加电，按2.5.3、2.8.3、2.9.3、2.12.3中要求方法进行测量。
2） 恢复常温并稳定2h后，再检验一样项目标指标恢复情况
2.25 安全要求
安全要求及测试方法应符合GB4943“信息技术设备安全”相关条款。
2.25.1 接地导体电阻和连接电阻
接地导体电阻和连接电阻要求和试验方法见IEC60950-1999《信息技术设备安全性》第二章第六节要求。
假如被测电路电流额定值小于或等于16A，试验电流、试验电压和试验时间应按以下确定：
－ 试验电流为被测电路电流额定值1.5倍；
－ 试验
