CEMS设备管理统一标准新修改.doc

资源描述

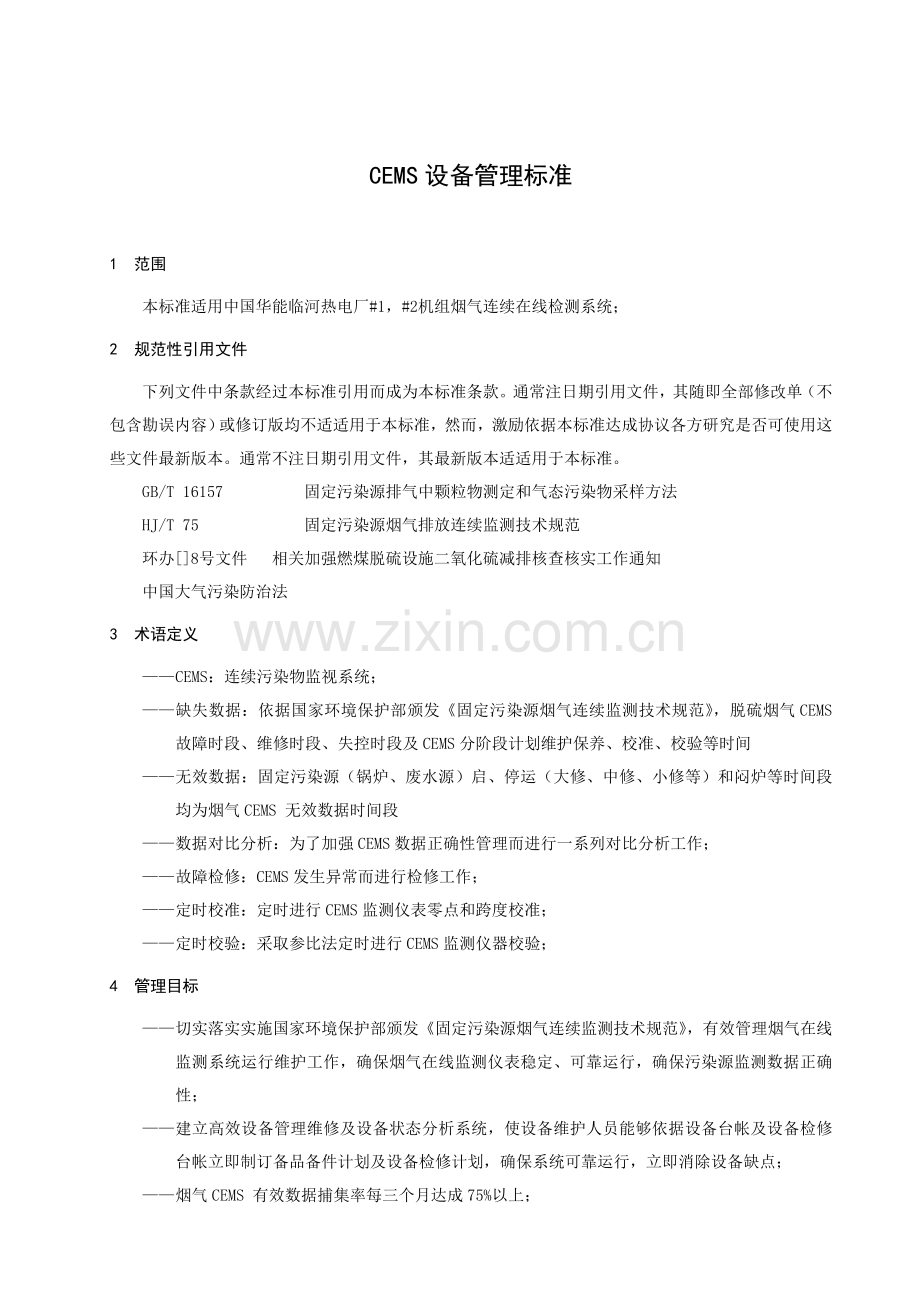

CEMS设备管理标准 1　范围本标准适用中国华能临河热电厂#1，#2机组烟气连续在线检测系统； 2　规范性引用文件下列文件中条款经过本标准引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本标准，然而，激励依据本标准达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本标准。 GB/T 16157 固定污染源排气中颗粒物测定和气态污染物采样方法 HJ/T 75 固定污染源烟气排放连续监测技术规范环办[]8号文件相关加强燃煤脱硫设施二氧化硫减排核查核实工作通知中国大气污染防治法 3　术语定义 —— CEMS：连续污染物监视系统； —— 缺失数据：依据国家环境保护部颁发《固定污染源烟气连续监测技术规范》，脱硫烟气CEMS 故障时段、维修时段、失控时段及CEMS分阶段计划维护保养、校准、校验等时间 —— 无效数据：固定污染源（锅炉、废水源）启、停运（大修、中修、小修等）和闷炉等时间段均为烟气CEMS 无效数据时间段 —— 数据对比分析：为了加强CEMS数据正确性管理而进行一系列对比分析工作； —— 故障检修：CEMS发生异常而进行检修工作； —— 定时校准：定时进行CEMS监测仪表零点和跨度校准； —— 定时校验：采取参比法定时进行CEMS监测仪器校验； 4　管理目标 —— 切实落实实施国家环境保护部颁发《固定污染源烟气连续监测技术规范》，有效管理烟气在线监测系统运行维护工作，确保烟气在线监测仪表稳定、可靠运行，确保污染源监测数据正确性； —— 建立高效设备管理维修及设备状态分析系统，使设备维护人员能够依据设备台帐及设备检修台帐立即制订备品备件计划及设备检修计划，确保系统可靠运行，立即消除设备缺点； —— 烟气CEMS 有效数据捕集率每三个月达成75%以上； —— 现场仪表清洁见本色，达成文明生产标准； 5　数据对比分析依据中国华能临河热电厂加强脱硫设施管理工作布署视频会议要求，CEMS数据对比分析应进行以下工作，并将分析结果填写在统计表备注内。定时进行数据对比分析工作可分为本单位设备检验对比分析及本单位和环境保护局采样统计数据对比分析两类。进行本单位就地设备和DCS显示存放数据对比分析，可立即发觉CEMS系统设备中存在问题，杜绝CEMS管理当中弄虚作假现象，确保DCS存放历史数据真实可靠；进行本单位DCS存放历史数据和环境保护局采集CEMS监测数据对比分析，能够立即发觉数据上传系统中存在问题，立即和环境保护局进行沟通，处理存在故障和数据传输延时等问题，确保我企业经济利益。 5.1　就地和远传数据对比分析： —— 天天CEMS维护人员和DCS维护人员共同进行一次此项工作； —— 内容：对比排放烟气二氧化硫、氮氧化物、烟气温度、烟尘浓度及烟气流量等数据关系是否对应，杜绝就地仪表和DCS系统输入点量程不一致现象； —— 数据对比分析表格式：参见Error! Reference source not found.； —— 数据对比分析表应建立档案并常常整理方便于随时调阅检验； —— 数据对比分析统计应留存1年以上； 5.2　企业和环境保护部门监测数据对比： —— 每个月31日前，CEMS专责人进行一次本项工作； —— 内容：检验当月每日零时数据对应情况； —— 数据对比分析表格式参见Error! Reference source not found.； —— 数据对比分析表应建立档案并常常整理方便于随时调阅检验； —— 数据对比分析统计应留存1年以上； 6　故障检修 —— 当发觉CEMS数据上传系统故障时，维护单位应立即上报巴彦淖尔环境保护局，要求环境保护局维护人员立即进行数据上传设备维护，调整数据缺失率统计方法，确保我企业经济利益；汇报人员应做好统计工作并立即安排维修人员配合环境保护局各项工作。 —— 当发生CEMS仪表方面故障时，维护单位应立即向主管汇报，并通知巴彦淖尔环境保护局，同时做好统计工作。 —— 完成故障检修后，工作责任人应立即更新设备检修台帐，对于更换设备部件检修工作还应立即更新CEMS设备台帐； —— 上述统计应使用专门统计本并归档方便查询。统计格式参阅附录C； 7　日常维护管理 7.1　设备台帐 —— CEMS设备应含有完善、正确地设备台帐，设备台帐中应包含设备名称、测点名称、仪表精度等级、生产厂商、设备型号、设备出厂编码、设备安装位置、设备投运日期等内容； —— 对于较大型CEMS分析仪表，设备台帐中还应包含该仪器中各组件型号、生产厂商、出厂编码、投入使用日期等内容； —— 设备台帐应立即更新。当设备进行维修更换后，设备台帐中相关内容应立即更新，确保其正确可靠； —— 设备台帐可用Excel电子表格编制存档，同时必需有印刷版本档案以备查询； —— 设备台帐格式参考Error! Reference source not found.进行编制； 7.2　检修台帐 —— CEMS设备应含有完善、正确设备检修台帐； —— CEMS检修台帐能够按系统功效进行整合； —— 检修台帐必需立即更新； —— 检修台帐应以年为单位进行归档，永久保留。当CEMS设备改型或整体更换后，检修台帐应重新建立； —— CEMS检修台帐可用Excel电子表格编制存档，同时必需有印刷版本档案以备查询； —— CEMS检修台帐格式参考Error! Reference source not found.进行编制； 7.3　设备巡回检验 —— CEMS维护人员应参与CEMS上传环境保护局信息中心数据对比分析工作，方便于立即发觉数据上传系统存在问题； —— CEMS维护人员应每日对各系统CEMS进行巡回检验，检验内容关键为各仪表电源、工作状态、工作气源压力、仪表示值等是否正常。发觉异常时应立即汇报主管领导方便于立即制订检修方案。 —— 运行人员应每2小时一次对CEMS进行巡回检验，检验内容关键为各仪表电源、工作气源压力、仪表示值等是否正常，针对仪表电源、工作气源压力异常情况应立即通知CEMS维护人员，针对仪表示值发生异常，应立即汇报主管领导，并主动分析脱硫系统是否存在问题，预防问题深入扩大。针对仪表发生异常情况，主管领导应召集脱硫系统运行专工和CEMS维护人员，分系统问题原因，立即排除可能存在故障，恢复系统和CEMS仪表正常运行 —— 设备巡回检验表见Error! Reference source not found.； —— 设备巡回检验表应装订成册并放置在CEMS设备间内； —— 每个月1日更换一次巡回检验统计表，上月统计本应由脱硫系统运行单位归档整理； —— 设备巡回检验统计应留存3个月以备检验； 7.4　定时维护保养本节内容参考《固定污染源烟气排放连续监测技术规范》（HJ/T 75）制订。系统定时维护保养工作必需定时进行，同时还应考虑停炉临修等情况给予额外维修工作。定时维护保养目标是使CEMS能够在机组开启前能够正常投入运行，降低其故障发生率，确保其监测数据有效和可靠。 7.4.1　工作人员 —— CEMS维护保养工作必需设专员负责； —— 必需由取得中专文凭以上人员担任，同时含有一定英语读写水平； —— CEMS维护保养人员必需经过培训，经过实际操作考试才能上岗； —— CEMS维护保养人员必需含有电工特种作业资格； 7.4.2　 CEMS定时维护保养项目 —— 分析仪后部风扇滤网积灰清除； —— 分析仪探头前部滤网清洁； —— 测尘仪鼓风机过滤器检验并清洁； —— 测尘仪隔离烟气和光学探头玻璃视窗清洗； —— 分析仪采样探头前部滤网清洁更换石英棉； —— 烟气流量积灰和腐蚀情况检验清理； —— 氧分析仪取样管路积灰清理和腐蚀情况检验； —— 测尘仪光路校正； —— 仪用压缩空气管路老化情况检验及过滤器清洗； —— 仪表及数据采集设备卫生清理； 7.4.3　 CEMS维护保养周期序号日常保养、维护项目维护周期 1 分析仪后部风扇滤网积灰清除 1个月 2 分析仪采样探头前部滤网清洁 1个月 3 测尘仪鼓风机过滤器检验并清洁 1个月 4 测尘仪隔离烟气和光学探头玻璃视窗清洗 1个月 5 分析仪采样探头前部滤网清洁更换石英棉 3个月 6 烟气流量积灰清理和腐蚀情况检验 3个月 7 氧分析仪取样管路积灰清理和腐蚀情况检验 3个月 8 测尘仪光路校正 3个月 9 仪用压缩空气管路老化情况检验及过滤器清洗 1个月 10 分析仪膜式过滤器更换 2个月 11 分析仪保护过滤器更换 2个月 7.4.4　 CEMS保养维护统计 —— CEMS保养维护工作应建立统计并归档整理，方便于调阅检验； —— CEMS维护专工应定时检验调阅设备保养维护统计，并分析设备工作运行环境和劣化趋势，立即制订备品计划和设备检修更换计划，确保系统正常有效运行； —— CEMS保养维护统计格式参与Error! Reference source not found.； —— CEMS保养维护统计须留存2年以上； 8　定时校准和定时校验 —— 本节内容参考《固定污染源烟气排放连续监测技术规范》（HJ/T 75）制订； —— 校准周期： ●　 CEMS烟尘测量装置校准周期为3个月； ●　气体污染物测量仪表校准周期为15天； —— 为了加强我企业和环境保护局间沟通，CEMS系统定时校准工作和校验工作计划应在前十二个月底前制订完成并上报给呼和浩特环境保护局； —— 定时校验工作应请有资格单位帮助进行，CEMS专工应全力配合，方便于立即发觉系统安装中和运行中存在问题并立即整改； 8.1　定时校准 —— 本项工作应由经过培训CEMS人员进行； —— 进行仪表校准前应检验仪表零点及跨度检验，并计算其绝对误差和相对误差。依据HJ/T75中9.4节标准判定仪表监测数据是否失控（烟尘测量结果相对误差不超出±2.5%F.S，气体污染物测量误差不超出±2.5%F.S）并查找原因立即修正； —— 仪表校准统计格式参见Error! Reference source not found.； —— 仪表校准统计必需归档1年以上； 8.2　定时校验 —— 本项工作应由有资质单位进行，本单位CEMS维护专工全力配合该项工作，统计校验结果并整理存档； —— 校验周期：6个月； —— CEMS维护专工依据各参数校验结果，分析各监测系统存在问题，立即上报企业主管领导，制订整改计划； —— 对于无法进行整改系统，参考《固定污染源烟气排放连续监测技术规范》，结合仪表校准结果计算各系统修正系数，并立即通知仪表维护人员，对仪表校准系数进行修正； —— 定时校验结果应留存校验单位校验结果和CEMS数据统计，整理归档； —— CEMS校验统计须随设备留存，不得遗失；附录A （规范性附录） CEMS设备台帐格式序号设备名称测点名称设备安装位置设备型号生产厂商出厂编码测量范围出厂日期投运日期 1 二氧化硫分析仪 # 机组脱硫系统吸收塔入口二氧化硫浓度 # 机组脱硫EMS小间 2 附录B （规范性附录） CEMS设备检修台帐格式设备名称安装位置设备型号出厂编码生产厂商二氧化硫分析仪 # 机组脱CEMS小间序号故障现象故障部位检修纪事检修开始时间检修结束时间检修人员 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 附录C （规范性附录） CEMS监测数据对比分析表 C.1　脱硫系统入口CEMS监测数据对比分析表年月日 # 机组脱硫系统入口CEMS监测数据对比分析表就地人员远方人员时间参数名称 DCS系统示值环境保护局统计数值备注 SO2 O2 水分烟尘浓度烟气流量 C.2　脱硫系统出口CEMS监测数据对比分析表年月日 # 机组脱硫系统出口CEMS监测数据对比分析表就地人员远方人员时间参数名称 DCS系统示值环境保护局统计数值备注 SO2 NOx O2 烟尘浓度烟气流量附录D （规范性附录） CEMS上传环境保护局数据对比分析表数据分析时间：年月日数据时间：年月日 00:00 时统计分析人中国华能临河热电厂 # 机组CEMS上传环境保护局数据对比分析表参数名称 SIS（DCS）统计数值环境保护局统计数值偏差备注 SO2 NOx 烟尘浓度烟气流量附录E （规范性附录） CEMS仪表故障维护统计日期故障内容发觉人上报环境保护局时间环境保护局接收人姓名故障处理时间维修人开始时间结束时间附录F 规范性附录） CEMS设备巡回检验表中国华能临河热电厂 # 机组脱硫CEMS设备巡回检验统计检验内容：仪表电源状态、仪用工作气源压力及仪表示值状态；运行人员检验周期：每２小时一次； CEMS维护人员检验周期：每日一次；序号运行人员检验结果检验人检验时间 1 2 3 4 5 6 7 8 9 10 11 12 CEMS维护人员检验结果检验人检验时间附录G 规范性附录） CEMS保养维护统计中国华能临河热电厂 # 机组脱硫入口CEMS设备保养维护统计序号保养维护项目周期上次养护时间维护保养人维护保养时间维护保养纪事 1 分析仪后部风扇滤网积灰清除 1个月 2 分析仪采样探头前部滤网清洁 1个月 3 测尘仪鼓风机过滤器检验并清洁 1个月 4 测尘仪隔离烟气和光学探头玻璃视窗清洗 1个月 5 分析仪采样探头前部滤网清洁更换石英棉 3个月 6 烟气流量积灰清理和腐蚀情况检验 3个月 7 氧分析仪取样管路积灰清理和腐蚀情况检验 3个月 8 测尘仪光路检验及校正 3个月 9 仪用压缩空气管路老化情况检验及过滤器清洗 1个月 10 分析仪膜式过滤器更换 2个月 11 分析仪保护过滤器更换 2个月附录H （规范性附录） CEMS校准统计 H.1　气体污染物校准统计校准人 CEMS生产厂校按时间 CEMS仪表型号 CEMS安装位置 CEMS仪表编号 CEMS校准地点污染物名称标准气体浓度值仪表量程类型检验内容标准气体浓度仪表示值误差绝对值误差相对值校准前零点检验跨度检验校准后零点检验跨度检验结果判定（是否失控） H.2　颗粒污染物校准统计校准人 CEMS生产厂校按时间 CEMS仪表型号 CEMS安装位置 CEMS仪表编号 CEMS校准地点污染物名称标准装置示值仪表量程类型检验内容标准装置示值仪表示值误差绝对值误差相对值校准前零点检验跨度检验校准后零点检验跨度检验结果判定（是否失控） H.3　氧分析仪校准统计校准人生产厂校按时间仪表型号 CEMS安装位置仪表编号 CEMS校准地点测量物名称标准装置示值仪表量程类型检验内容标准装置示值仪表示值误差绝对值误差相对值校准前零点检验跨度检验校准后零点检验跨度检验结果判定（是否合格）
