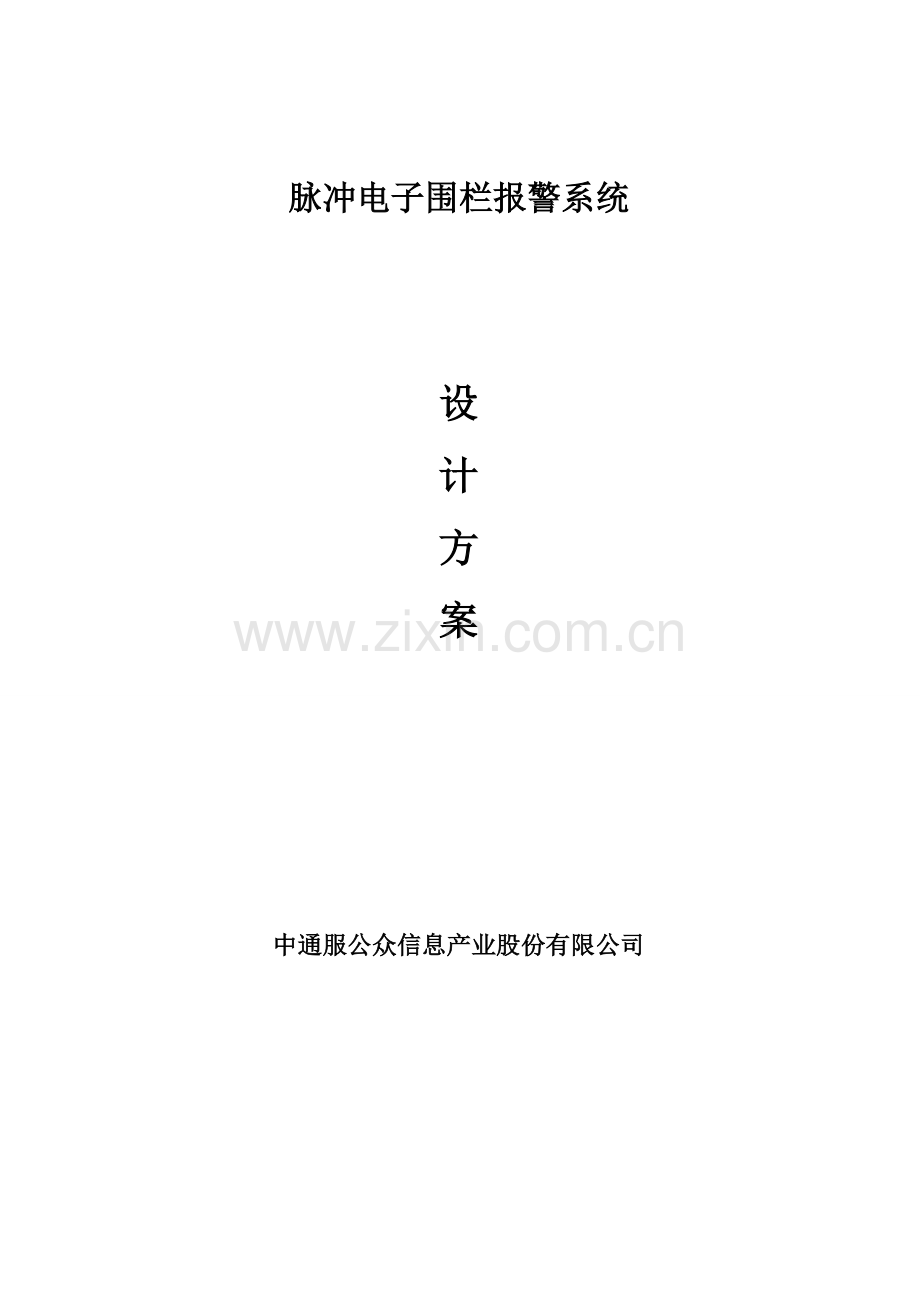

脉冲电子围栏报警系统

设
计
方
案

中通服公众信息产业股份有限公司

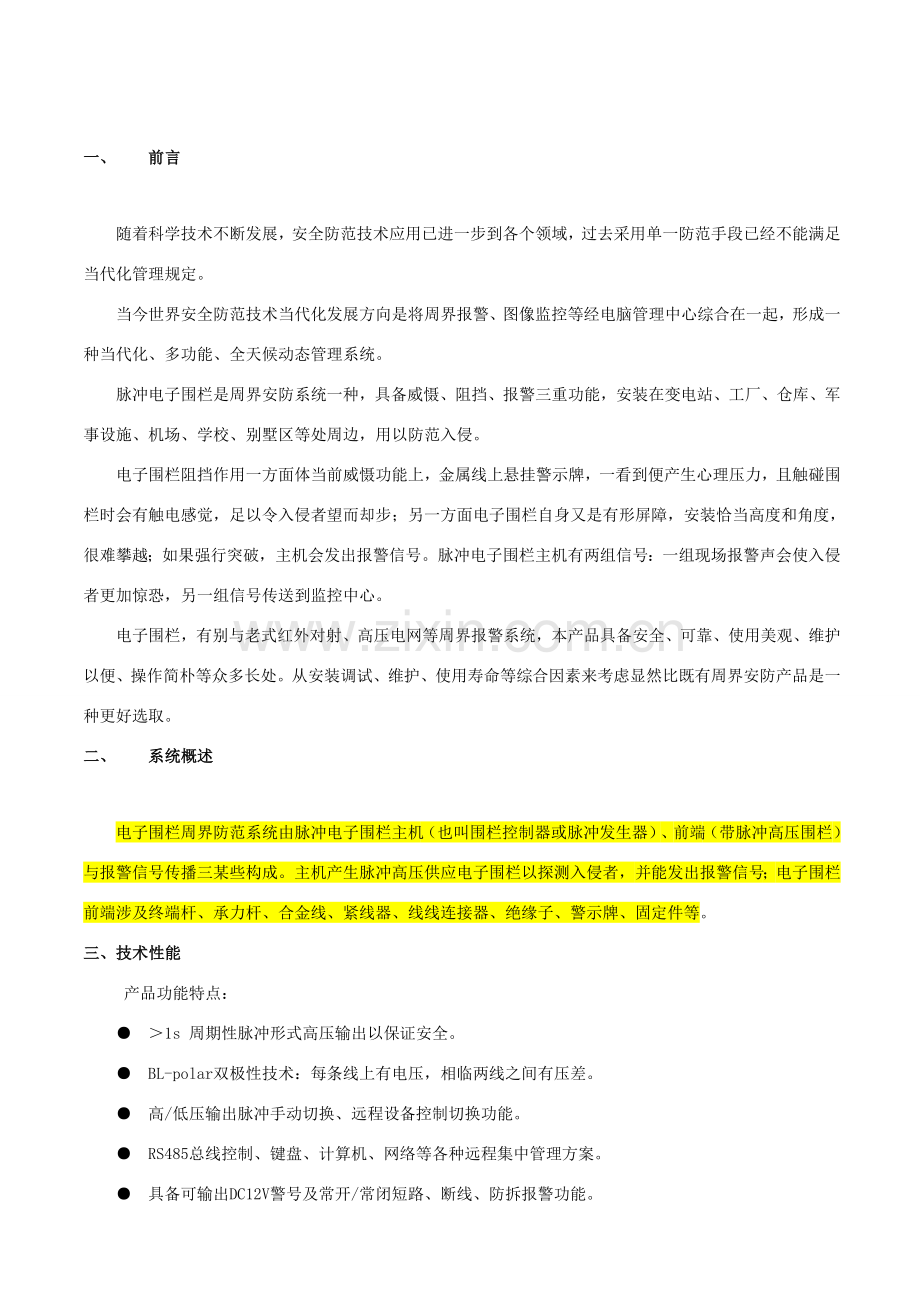

一、 前言

随着科学技术不断发展，安全防范技术应用已进一步到各个领域，过去采用单一防范手段已经不能满足当代化管理规定。
当今世界安全防范技术当代化发展方向是将周界报警、图像监控等经电脑管理中心综合在一起，形成一种当代化、多功能、全天候动态管理系统。
脉冲电子围栏是周界安防系统一种，具备威慑、阻挡、报警三重功能，安装在变电站、工厂、仓库、军事设施、机场、学校、别墅区等处周边，用以防范入侵。
电子围栏阻挡作用一方面体当前威慑功能上，金属线上悬挂警示牌，一看到便产生心理压力，且触碰围栏时会有触电感觉，足以令入侵者望而却步；另一方面电子围栏自身又是有形屏障，安装恰当高度和角度，很难攀越；如果强行突破，主机会发出报警信号。脉冲电子围栏主机有两组信号：一组现场报警声会使入侵者更加惊恐，另一组信号传送到监控中心。
电子围栏，有别与老式红外对射、高压电网等周界报警系统，本产品具备安全、可靠、使用美观、维护以便、操作简朴等众多长处。从安装调试、维护、使用寿命等综合因素来考虑显然比既有周界安防产品是一种更好选取。
二、 系统概述

电子围栏周界防范系统由脉冲电子围栏主机（也叫围栏控制器或脉冲发生器）、前端（带脉冲高压围栏）与报警信号传播三某些构成。主机产生脉冲高压供应电子围栏以探测入侵者，并能发出报警信号；电子围栏前端涉及终端杆、承力杆、合金线、紧线器、线线连接器、绝缘子、警示牌、固定件等。
三、技术性能
产品功能特点：
● ＞1s 周期性脉冲形式高压输出以保证安全。
● BL-polar双极性技术：每条线上有电压，相临两线之间有压差。
● 高/低压输出脉冲手动切换、远程设备控制切换功能。
● RS485总线控制、键盘、计算机、网络等各种远程集中管理方案。
● 具备可输出DC12V警号及常开/常闭短路、断线、防拆报警功能。
● 1-5级可顾客设定报警敏捷度,且1级敏捷度时误报警率＜1%。
● 可选4AH 续航电池保证市电停电后持续工作8小时。
工作环境指标：
● 工作电源：50Hz AC180V ~ 240v
● 工作温度：-40 ~ +50℃
● 存储温度：-50 ~ +120℃
● 工作湿度：≤95%
输出脉冲指标：
● 输出高压脉冲峰值：5KV～10KV
● 输出低压脉冲峰值：700～1000V
● 脉冲电流峰值：≤10A
● 脉冲持续时间：≤0.1s
● 脉冲间隔时间：＞1s
● 单个脉冲输出最大电量：2.5mC
● 单个脉冲输出最大能量：≤5.0J
● 系统功耗：＜15W
四、主机构造阐明
1. 高压脉冲输出分为正负两路脉冲，正脉冲从“一路高压输出端”接到围栏上，然后接回“一路高压输入端”；负脉冲从“二路高压输出端 ”接到围栏上，然后接回“二路高压输入端”，从而在前端围栏上形成正、负两个脉冲回路。
2 高压接地输出:可与避雷器接地共用接地输出，与保护接地分开接地。
3 电压切换开关:用来切换主机工作在高低模式或者是自动工作模式。
4 键盘输出:可直接接入键盘或经RS485转RS232转换后接入计算机进行远程控制。每台主机间RS485连接需采用总线式连接方式，不容许星型连接方式。
5 开关量输出：输出常开/常闭两组信号，接需要接入其他需联动设备。
6 警号输出：报警时输出DC12V电压，可接入功率不不不大于10W DC12V报警设备。
7 电源开关：控制主机市电接入与断开。
8 电源输入：接入AC220V电源。
LED批示灯状态阐明：
1 AC220V或DC12V电源正常时绿色“电源”批示灯常亮。
2 布防时绿色“布防”批示灯亮，撤防时为熄灭状态。
3 打开机盖时红色“防拆”批示灯亮
4 断线报警时红色“断线”批示灯亮
5 短路报警时红色“短路”批示灯亮
五．  围栏安装与施工
考察电子围栏装设地点设立：规定电子围栏与地下、空中档方位电线、管道无冲突；围栏附近范畴内无杂物；围栏装置装设地点附近与否存在强干扰源（如发射台等高频设备），若有，则在施工图中标明信号线必要采用屏蔽双绞线。
1． 拟定周界围栏安装角度：（与墙顶面夹角）
1) 依照现场状况及甲方规定拟定周界围栏角度（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）。
2) 依照周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装。
3) 依照保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。
2． 组装承力杆及承力杆绝缘子：
1) 将承力杆绝缘子用M5×40螺栓固定在承力杆上。注意方向一致。
2) 如图：用承力杆固定件、M5×12螺栓将中间杆固定在万向底座上万向底座分为16个孔可依照孔位调节安装角度。（注意：围栏合金线方向与万向固定座两固定孔连线互相垂直，安装倾角符合1项规定）。
3． 组装终端杆及终端杆绝缘子
1) 将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。注意方向一致。

2) 用M5×55螺栓将终端杆固定在两个万向底座之间。
3) 有围栏控制器地方应在终端杆顶部加入一条或两条（互相垂直）避雷器固定件。
4．中间收紧器使用阐明
中间收紧器是始终挂在前端围栏上，安装合金丝时，把合金丝从中间紧线器侧面圆孔穿入，再对准并穿过其中间中缝，最后通过另一侧面圆孔穿出。

5. 围栏终端杆安装：
1) 拟定围栏撑杆详细位置：在围墙顶部用冲击钻打孔，用M10×100（中间杆可用M8×80）强力膨胀螺栓将撑杆固定在适当位置。
2) 每隔5米放置一根中间承力杆，或其他有必要位置加装中间承力杆。
3) 每个拐角处以及防区两端，不不不大于100米时或者其她拉力比较大而有必要位置装置终端杆,分区处应从两个方向安装绝缘子。
终端杆组装安装示意图

6．避雷器安装
避雷器应先通过自身螺母固定在避雷器安装支架上面，避雷器普通安装在脉冲主机上方，每一种防区安装一对避雷器。

7. 围栏线安装：
1 原则：
1) 一种防区为一种串联回路，自主机到电子围栏必要串联，不得并联。
2) 导线跨接处，必要使用耐高压导线连接，以免导致间隙不够大或短路等现象。因而在如下四种状况下：
i. 主机高压输出端到电子围栏始端连接线；
ii. 电子围栏上层导线转接到下层导线跨接线；
iii. 电子围栏末端回到主机连接线；
④ 相邻两段电子围栏之间连接线均必要使用额定耐压不低于20KV耐高压绝缘导线。
3) 接地原则，接地点普通选取在电子围栏末端，但是，当防区加入避雷器时，避雷器接地点应在电子围栏始端。
4) 强电及避雷器必要有良好接地，接地电阻<10Ω。
5) 强电与弱电接地必要分开并≥4m 。
2 安装要点：
1) 围栏线应采用分段安装方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上网线分几次安装。
2) 展放合金线：采用放线架或恰当方式放线，切莫任意放，以免浮现打结和不平整现象。可以四根同步展放，但注意不要交叉。
3) 紧线：将合金线一端用线线连接器（或自我缠绕）固定在一端终端杆绝缘子上，然后将4根合金线相应放入中间杆绝缘子或承力杆绝缘子线槽内，最后穿入紧线器，用力将合金线拉紧并用线线连接器（或自我缠绕）固定在另一端终端杆绝缘子上。然后调节紧线器使4条线同步绷紧并互相平行。平行多条线应同步拉紧。
8.接地体制作：
每个主机下必要打入一种接地体，每隔100m设立一接地体，接地体原则：不不大于40×40×4×1500mm（有M10以上接地螺栓或孔）原则镀锌接地角铁，垂直打入地下，接地体与避雷器支架、升压器接地端可靠连接，接地电阻<10Ω。不够时可加入降阻剂。强电接地与弱电接地必要互相隔离，并且必要有>4m距离。
9.警示牌安装：
安装“电子围栏 禁止攀登”警告标记牌一块，可以用合金线固定在围栏线上。
10.围栏控制器（主机）安装：
1) 将围栏控制器安装于围栏下方、围栏分区处（图纸中标定位置），使围栏控制器与围栏间隔为40cm左右，用膨胀螺栓固定于墙上。
2) 将围栏控制器与接地扁铁作良好连接。围栏控制器接地（弱电接地，于通讯线屏蔽层相连），与高压围栏接地（强电接地）互相隔离，避免干扰。
3) 将围栏控制器高压引线通过PVC配线管与围栏相接，接头处应采用线线连接器（或自我缠绕）可靠连接。
4) RS485总线、报警输出线、及电源线与高压线分开，使用单独配线管。
5) 将高压避雷器可靠连接于周界围栏起始端与地线之间（注意防水方向）。
11. 完毕所有连接，如图所示。

六．工程成功案例：

七．售后服务
本系统实行一年保修，终身维修（在保修期内因操作不当等人为因素导致故障按正常维修对待）
系统浮现故障后如果顾客无法自行解决，应及时与我公司联系，我公司将竭诚为您服务。
