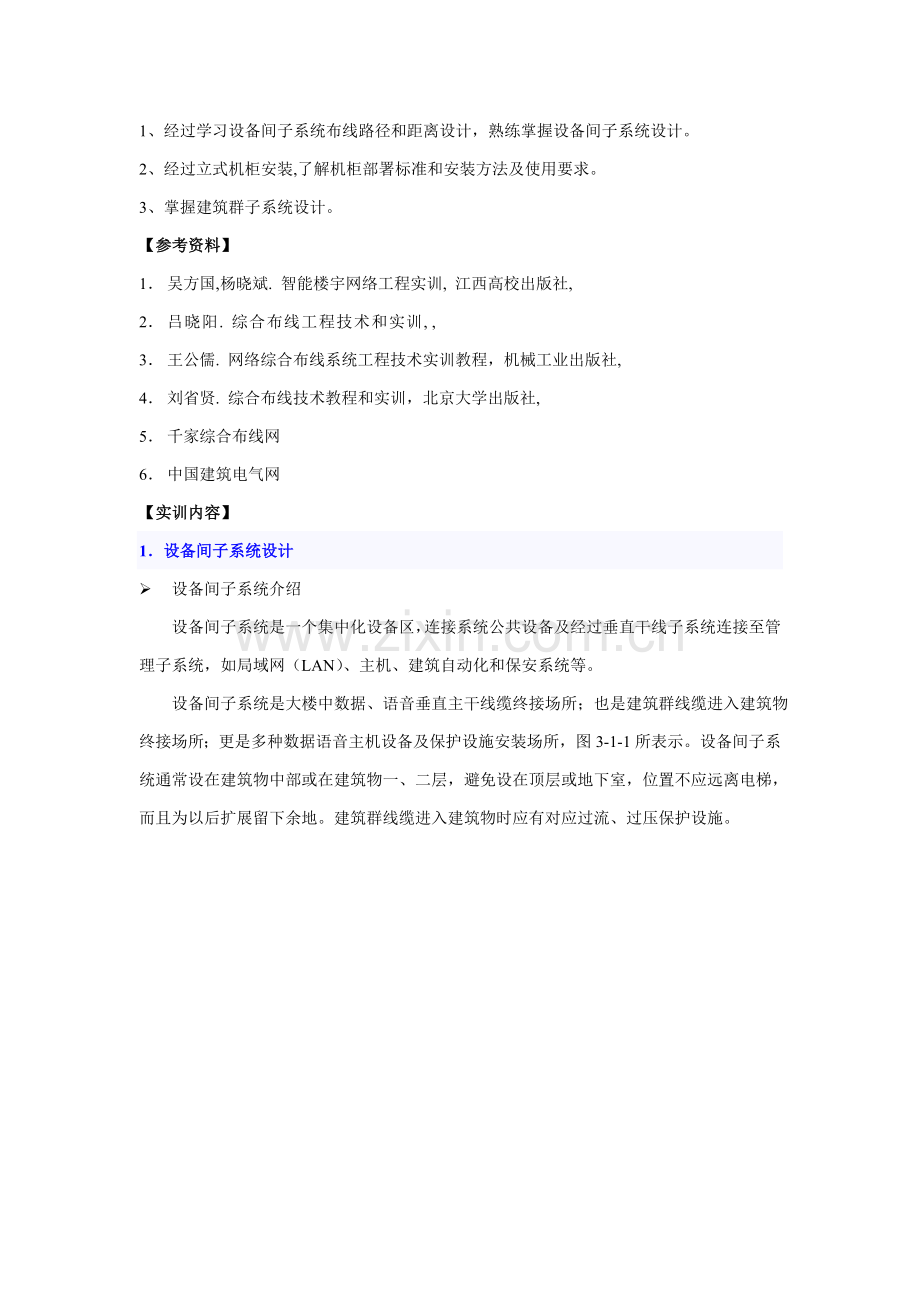

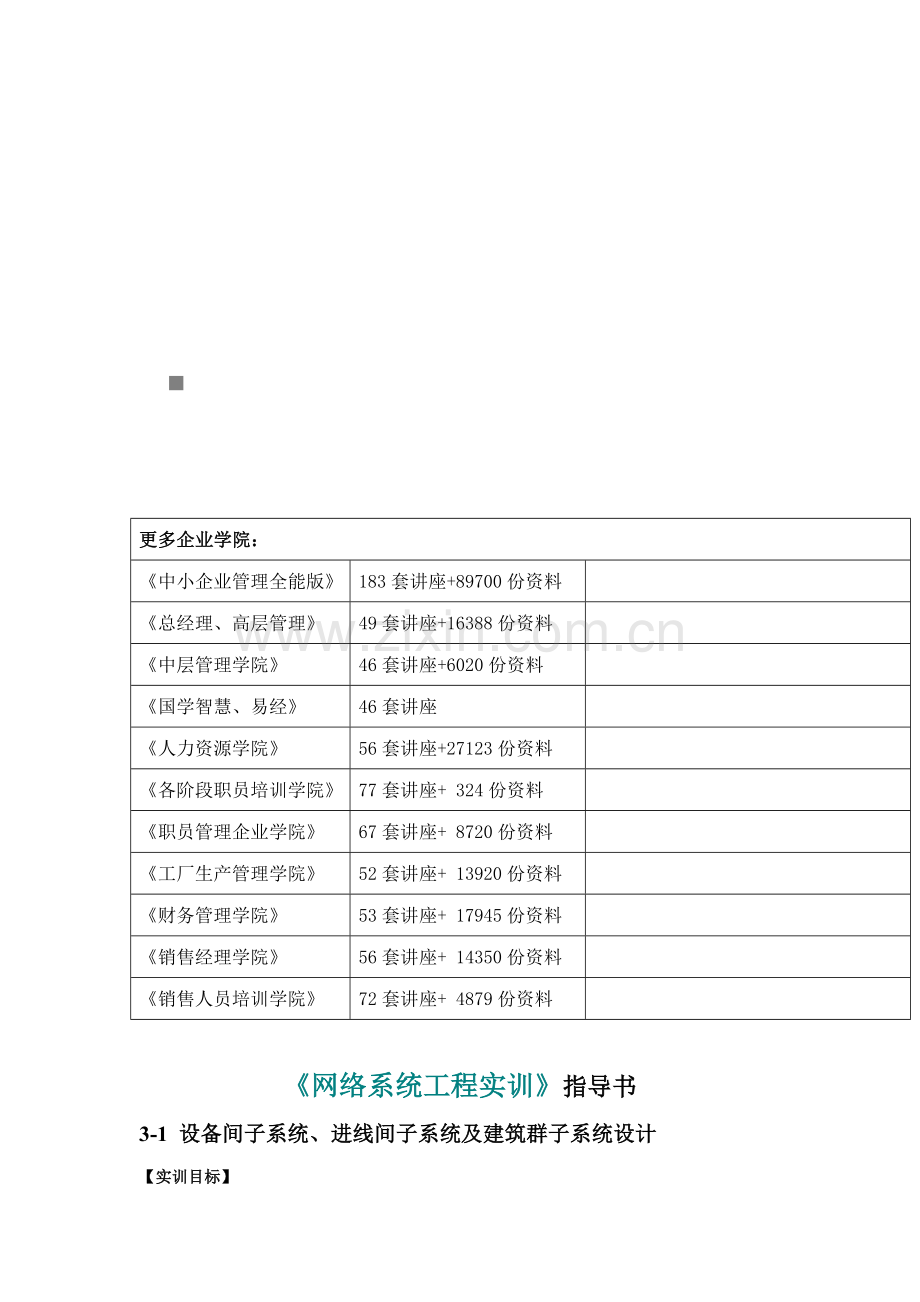

n更多企业学院： 中小企业管理全能版183套讲座+89700份资料总经理、高层管理49套讲座+16388份资料中层管理学院46套讲座+6020份资料国学智慧、易经46套讲座人力资源学院56套讲座+27123份资料各阶段职员培训学院77套讲座+ 324份资料职员管理企业学院67套讲座+ 8720份资料工厂生产管理学院52套讲座+ 13920份资料财务管理学院53套讲座+ 17945份资料销售经理学院56套讲座+ 14350份资料销售人员培训学院72套讲座+ 4879份资料网络系统工程实训指导书3-1 设备间子系统、进线间子系统及建筑群子系统设计【实训目标】1、经过学习设备间子系统布线路径和距离设计，熟练掌握设备间子系统设计。2、经过立式机柜安装,了解机柜部署标准和安装方法及使用要求。3、掌握建筑群子系统设计。【参考资料】1 吴方国,杨晓斌. 智能楼宇网络工程实训, 江西高校出版社,2 吕晓阳. 综合布线工程技术和实训, ,3 王公儒. 网络综合布线系统工程技术实训教程，机械工业出版社,4 刘省贤. 综合布线技术教程和实训，北京大学出版社,5 千家综合布线网6 中国建筑电气网【实训内容】1设备间子系统设计 设备间子系统介绍设备间子系统是一个集中化设备区，连接系统公共设备及经过垂直干线子系统连接至管理子系统，如局域网（LAN）、主机、建筑自动化和保安系统等。 设备间子系统是大楼中数据、语音垂直主干线缆终接场所；也是建筑群线缆进入建筑物终接场所；更是多种数据语音主机设备及保护设施安装场所，图3-1-1所表示。设备间子系统通常设在建筑物中部或在建筑物一、二层，避免设在顶层或地下室，位置不应远离电梯，而且为以后扩展留下余地。建筑群线缆进入建筑物时应有对应过流、过压保护设施。设备间除通常意义上建筑物设备间和建筑群设备间外，还包含楼层电信间（又称为楼层设备间、楼层配线间、弱电间）。图3-1-1 设备间示意图（图中用黄色标识）1电信间基础要求 电信间数量应按所服务楼层范围及工作区面积来确定。假如该层信息点数量小于400个，水平线缆长度在90 m范围以内，宜设置一个电信间；当超出这一范围时宜设两个或多个电信间；每层信息点数量数较少，且水平线缆长度小于90 m情况下，宜多个楼层合设一个电信间。 电信间应和强电间分开设置，电信间内或其紧邻处应设置线缆竖井。 电信间使用面积不应小于5 m2，也可依据工程中配线设备和网络设备容量进行调整。 电信间应提供不少于两个220 V带保护接地单相电源插座，但不作为设备供电电源。电信间假如安装电信设备或其它信息网络设备时，设备供电应符合对应设计要求。 电信间应采取外开丙级防火门，门宽大于0.7 m。电信间内温度应为1035，相对湿度宜为20%80%。假如安装信息网络设备时，应符合对应设计要求。 2设备间基础要求假如一个设备间以10 m2计，大约能安装5个19机柜。在机柜中安装电话大对数电缆110配线设备，数据主干线缆配线设备模块，大约能支持总量为6000个信息点所需（其中电话和数据信息点各占50%）建筑物配线设备安装空间。在设计中通常要考虑以下几点： 设备间位置应依据设备数量、规模、网络组成等原因，综合考虑确定。 每幢建筑物内应最少设置1个设备间，假如电话交换机和计算机网络设备分别安装在不一样场地或依据安全需要，也可设置2个或2个以上设备间，以满足不一样业务设备安装需要。 建筑物综合布线系统和外部配线网连接时，应遵照对应接口标准要求。 设备间设计应符合下列要求。 设备间宜处于干线子系统中间位置，并考虑主干线缆传输距离和数量。 设备间宜尽可能靠近建筑物线缆竖井位置，有利于主干线缆引入。 设备间位置宜便于设备接地。 设备间应尽可能远离高低压变配电、电机、X射线、无线电发射等有干扰源存在场地。 设备间室温度应为1035，相对湿度应为20%80%，并应有良好通风。 设备间内应有足够设备安装空间，其使用面积不应小于10 m2，该面积不包含程控用户交换机、计算机网络设备等设施所需面积在内。 设备间梁下净高不应小于2.5 m，采取外开双扇门，门宽不应小于1.5 m。 设备间应预防有害气体（如氯、碳水化合物、硫化氢、氮氧化物、二氧化碳等）侵入，并应有良好防尘方法，尘埃含量限值宜符合表3-3所表示要求 设备间应按防火标准安装对应防火报警装置，使用防火防盗门。墙壁不许可采取易燃材料，应有最少能耐火1h防火墙。地面、楼板和天花板均应涂刷防火涂料，全部穿放线缆管材、洞孔和线槽全部应采取防火材料堵严密封。 在地震区区域内，设备安装应按要求进行抗震加固。 设备安装宜符合下列要求。 机架或机柜前面净空不应小于800 mm，后面净空不应小于600 mm。 壁挂式配线设备底部离地面高度不宜小于300 mm。 设备间应提供不少于两个220V带保护接地单相电源插座，但不作为设备供电电源。 设备间假如安装电信设备或其它信息网络设备时，设备供电应符合对应设计要求。在设备间内应有可靠50 Hz、220 V交流电源，必需时可设置备用电源和不间断电源。当设备间内装设计算机主机时，应依据需要配置电源设备。3设备间线缆敷设 活动地板 地板或墙壁内沟槽 预埋管路 机架 水平子系统设计标准设备间子系统设计关键考虑设备间位置和设备间环境要求。具体设计关键点请参考下列内容：1.设备间位置 设备间位置及大小应依据建筑物结构、综合布线规模、管理方法和应用系统设备数量等方面进行综合考虑，择优选择。通常而言，设备间应尽可能建在建筑平面及其综合布线干线综合体中间位置。在高层建筑内，设备间也能够设置在1、2层。2.设备间面积设备间使用面积要考虑全部设备安装面积，还要考虑预留工作人员管理操作设备地方。设备间使用面积可根据下述两种方法之一确定。 方法一：已知Sb为综合布线相关并安装在设备间内设备所占面积：m2；S为设备间使用总面积m2，那么 S=（57）Sb 方法二：当设备还未选型时，则设备间使用总面积S为 S=KA 其中，A为设备间全部设备台（架）总数，m2； K为系数，取值（4.55.5）m2/台（架） 设备间最小使用面积不得小于20平方米。3.建筑结构4.设备间环境要求5.设备间设备管理6.安全分类7.结构防火8.火灾报警及灭火设施9.接地要求10.内部装饰2进线间子系统设计进线间是建筑物外部通信和信息管线入口部位，并可作为入口设施和建筑群配线设备安装场地。其基础要求以下 进线间应设置管道入口。 进线间应满足线缆敷设路由、成端位置及数量、光缆盘长空间和线缆弯曲半径、充气维护设备、配线设备安装所需要场地空间和面积。 进线间大小应按进线间进楼管道最终容量及入口设施最终容量设计。同时应考虑满足多家电信业务经营者安装入口设施等设备面积。 进线间宜靠近外墙和在地下设置，方便于线缆引入。进线间设计应符合下列要求。 进线间应预防渗水，宜设有抽排水装置。 进线间应和布线系统垂直竖井沟通。 进线间应采取对应防火等级防火门，门向外开，宽度大于1000 mm。 进线间应设置防有害气体方法和通风装置，排风量按每小时大于5次容积计算。 和进线间无关管道不宜经过。 进线间入口管道口全部布放线缆和空闲管孔应采取防火材料封堵，做好防水处理 进线间如安装配线设备和信息通信设施时，应符合设备安装设计要求。3建筑群子系统设计1建筑群干线子系统设计和计划建筑群子系统关键应用于多幢建筑物组成建筑群综合布线场所，单幢建筑物综合布线系统能够不考虑建筑群子系统。建筑群子系统设计关键考虑布线路由选择、线缆选择、线缆布线方法等内容。l 考虑环境美化要求 建筑群主干布线子系统设计应充足考虑建筑群覆盖区域整体环境美化要求，建筑群干线电缆尽可能采取地下管道或电缆沟敷设方法。 l 考虑建筑群未来发展需要 线缆布线设计时，要充足考虑各建筑需要安装信息点种类、信息点数量，选择相对应干线电缆类型和电缆敷设方法，使综合布线系统建成后，保持相对稳定，能满足以后一定时期内多种新信息业务发展需要。l 线缆路由选择 考虑到节省投资，线缆路由应尽可能选择距离短、线路平直路由。但具体路由还要依据建筑物之间地形或敷设条件而定。在选择路由时，应考虑原有已铺设地下多种管道，线缆在管道内应和电力线缆分开敷设，并保持一定间距。l 电缆引入要求 建筑群干线电缆、光缆进入建筑物时，全部要设置引入设备，并在合适位置终端转换为室内电缆、光缆。引入设备应安装必需保护装置以达成防雷击和接地要求。干线电缆引入建筑物时，应以地下引入为主，假如采取架空方法，应尽可能采取隐蔽方法引入。l 建筑群子系统布线线缆选择 建筑群子系统敷设线缆类型及数量由综合布线连接应用系统种类及规模来决定。通常来说，计算机网络系统常采取光缆作为建筑物布线线缆，在网络工程中，常常使用62.5m/125m（62.5m是光纤纤芯直径，125m是纤芯包层直径）规格多模光缆，有时也用50um/125um和100um/140um规格多模光纤。户外布线大于2km时可选择单模光纤。 电话系统常采取3类大对数电缆作为布线线缆，类大对数双绞线是由多个线对组合而成电缆，为了适合于室外传输，电缆还覆盖了一层较厚外层皮。 有线电视系统常采取同轴电缆或光缆作为干线电缆。l 电缆线保护 当电缆从一建筑物到另一建筑物时，要考虑易受到雷击、电源碰地、电源感应电压或地电压上升等因数，必需用保护这些线对。假如电气保护设备在建筑物内部（不是对电信公用设施实施专门控制建筑物），那么全部保护设备及其安装装备全部必需有UL安全标识。2建筑群干线子系统工程设计步骤 确定敷设现场特点。包含确定整个工地大小、工地地界、建筑物数量等。 确定电缆系统通常参数。包含确定起点、端接点位置、所包含建筑物及每座建筑物层数、每个端接点所需双绞线对数、有多个端接点每座建筑物所需双绞线总对数等。 确定建筑物电缆入口。 确定显著障碍物位置。 确定主电缆路由和备用电缆路由。 选择所需电缆类型和规格。 确定每种选择方案所需劳务成本 确定每种选择方案材料成本。 选择最经济、最实用设计方案。 3建筑群干线子系统管槽路由设计（1）地下方法 管道电缆 电缆沟 直埋电缆 （2）架空方法 架空电缆 墙壁电缆 【实训任务】1、立式机柜安装【实训目标】1）经过立式机柜安装,了解机柜部署标准和安装方法及使用要求。2）经过立式机柜安装，掌握机柜门板拆卸和重新安装。【实训要求】1）准备实训工具，列出实训工具清单。2）独立领取实训材料和工具。3）完成立式机柜定位、地脚螺丝调整、门板拆卸和重新安装。【实训材料和工具】1）立式机柜1个。2）十字头螺丝刀，长度150毫米，用于固定螺丝。通常每人1个。图9-5机柜安装示意3）5米卷尺，通常每组1把。【实训步骤】1）准备实训工具，列出实训工具清单。2）领取实训材料和工具。3）确定立式机柜安装位置。立式机柜在管理间、设备间或机房部署必需考虑远离配电箱，四面确保有1米通道和检修空间。2-3人组成一个项目组，选举项目责任人，每组设计一个设备安装图，而且绘制图纸。项目责任人指定1种设计方案进行实训。4）实际测量尺寸。5）准备好需要安装设备立式网络机柜，将机柜就位，然后将机柜底部定位螺栓向下旋转，将四个轱辘悬空，确保机柜不能转动。6）安装完成后，学习机柜门板拆卸和重新安装。【实训汇报】1）画出立式机柜安装位置布局示意图。2）分步陈说实训程序或步骤和安装注意事项。2、习 题1）.简述进线间设计应符合哪些要求？ 2）.简述建筑物子系统设计步骤。3）.简述建筑物子系统线缆布设方法有哪些？
