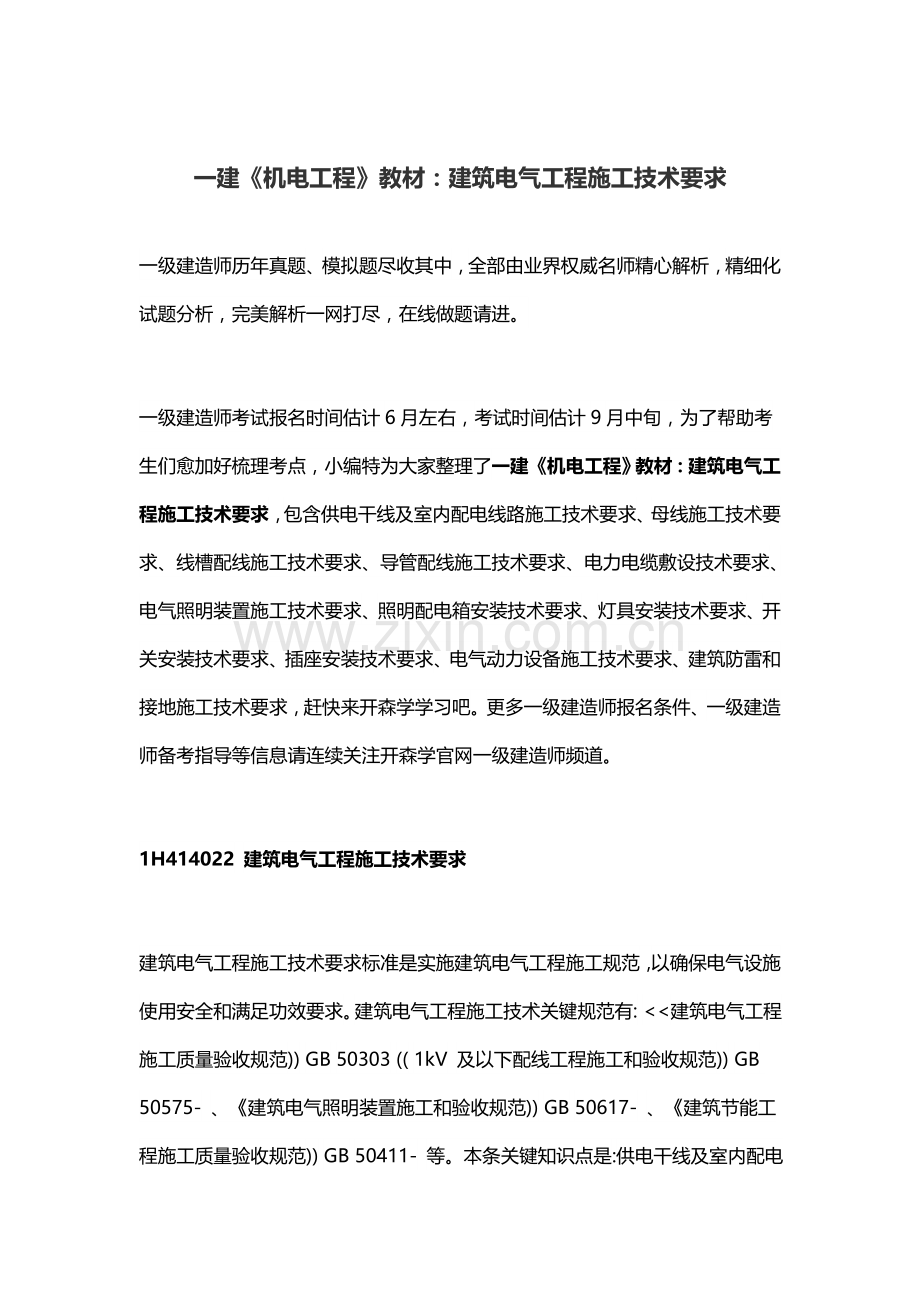

一建《机电工程》教材：建筑电气工程施工技术要求
一级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进。
一级建造师考试报名时间估计6月左右，考试时间估计9月中旬，为了帮助考生们愈加好梳理考点，小编特为大家整理了一建《机电工程》教材：建筑电气工程施工技术要求，包含供电干线及室内配电线路施工技术要求、母线施工技术要求、线槽配线施工技术要求、导管配线施工技术要求、电力电缆敷设技术要求、电气照明装置施工技术要求、照明配电箱安装技术要求、灯具安装技术要求、开关安装技术要求、插座安装技术要求、电气动力设备施工技术要求、建筑防雷和接地施工技术要求，赶快来开森学学习吧。更多一级建造师报名条件、一级建造师备考指导等信息请连续关注开森学官网一级建造师频道。
1H414022 建筑电气工程施工技术要求
建筑电气工程施工技术要求标准是实施建筑电气工程施工规范，以确保电气设施使用安全和满足功效要求。建筑电气工程施工技术关键规范有: <<建筑电气工程施工质量验收规范)) GB 50303 (( 1kV 及以下配线工程施工和验收规范)) GB 50575- 、《建筑电气照明装置施工和验收规范)) GB 50617- 、《建筑节能工程施工质量验收规范)) GB 50411- 等。本条关键知识点是:供电干线及室内配电线路施工技术要求;电气照明装置施工技术要求;电气动力设备施工技术要求;建筑防雷和接地施工技术要求。

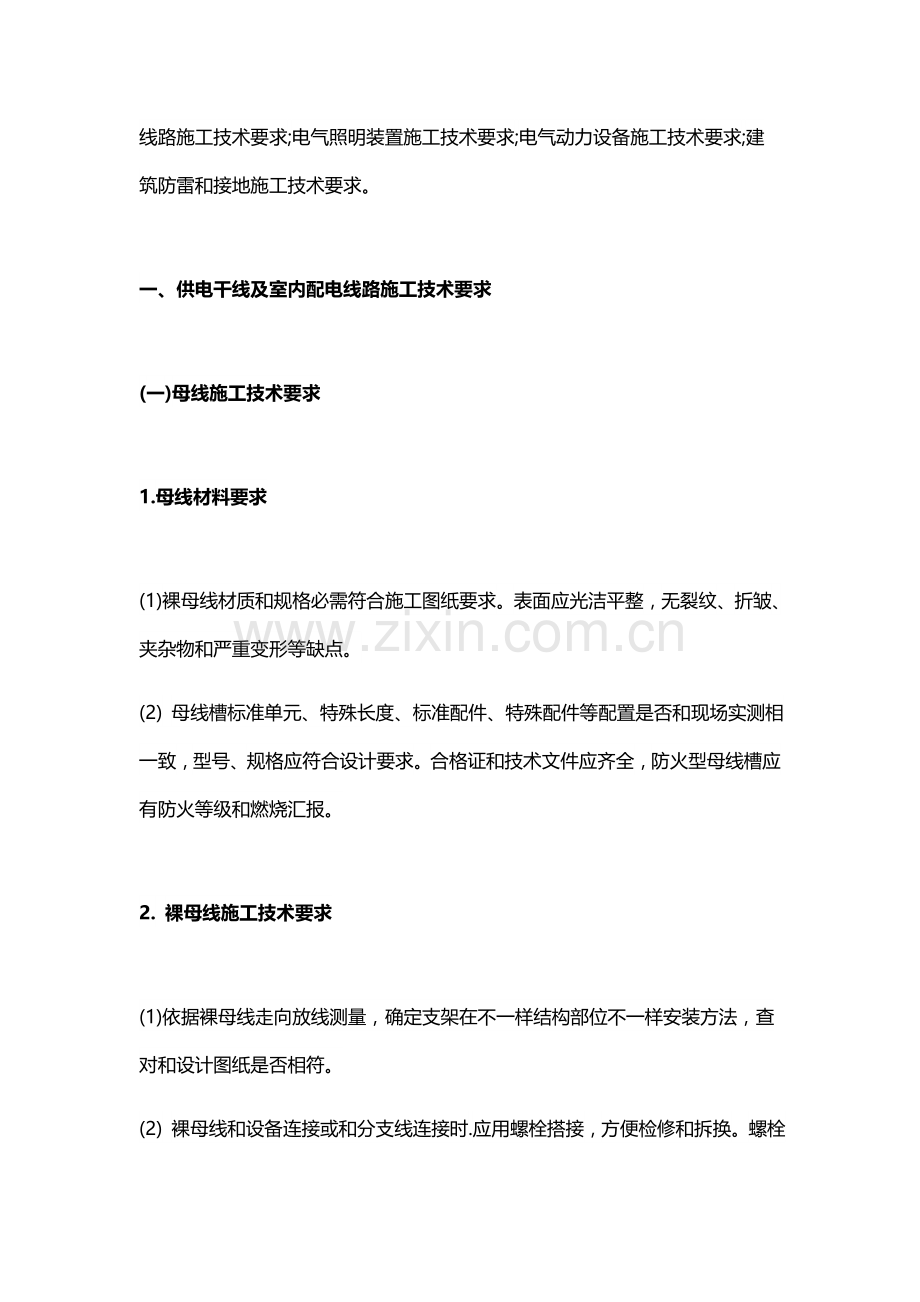

一、供电干线及室内配电线路施工技术要求
(一)母线施工技术要求
1.母线材料要求
(1)裸母线材质和规格必需符合施工图纸要求。表面应光洁平整，无裂纹、折皱、夹杂物和严重变形等缺点。
(2) 母线槽标准单元、特殊长度、标准配件、特殊配件等配置是否和现场实测相一致，型号、规格应符合设计要求。合格证和技术文件应齐全，防火型母线槽应有防火等级和燃烧汇报。
2. 裸母线施工技术要求
(1)依据裸母线走向放线测量，确定支架在不一样结构部位不一样安装方法，查对和设计图纸是否相符。
(2) 裸母线和设备连接或和分支线连接时.应用螺栓搭接，方便检修和拆换。螺栓搭接接触面应保持清洁，并涂以电力复合脂。当裸母线额定电流大于 A 时应用铜质螺栓连接。
(3) 三相交流裸母线涂色为 :A 相一黄色、 相绿色、 相红色。
3. 母线槽施工技术要求
(1) 不一样型号、不一样厂家母线槽相互之间净距离需考虑安装和维修方便，并列安装分线箱应高低一致。安装分线箱应注意相位，分线箱外壳应和母线槽外壳连通，接地良好。
(2) 水平安装时每节母线槽应不少于 个支架，转弯处应增设支架加强，垂直过楼板时要选择弹簧支架。
(3) 每节母线槽绝缘电阻不得小于 20MD 。测试不合格者不得安装。必需时作耐压试验。
(4) 母线槽安装中必需随时做好防水渗漏方法，安装完成后要认真检验，确保完好正确。穿过楼板、墙板母线槽要做防火处理。
(二)线槽配线施工技术要求
1.线槽直线段连接应采取连接板，用垫圈、弹簧垫圈、螺母紧固，每节直线线槽不少个支架;在转角、分支处和端部均应有固定点。
2. 金属线槽应可靠接地或接霉，但不应作为设备接地导体。
3. 线槽内导线敷设规格和数量应符合设计要求，当设计无要求时，包含绝缘层在内导线总截面积不应大于线槽内截面积 60%
(三)导管配线施工技术要求
1.导管敷设要求
(1)埋入建筑物、构筑物电线保护管，和建筑物、构筑物表面距离不应小15mm
(2) 电线保护管不宜穿过设备或建筑物、构筑物基础。当必需穿过时，应采取保护方法。
(3) 电线保护管弯曲半径应符合下列要求:
1)当线路明配时，弯曲半径不宜小于管外径 倍;当两个接线盒间只有一个弯曲
时，其弯曲半径不宜小于管外径 倍。
2) 当线路暗配时，弯曲半径不应小于管外径 倍;当线路埋设于地下或混凝土内时，其弯曲半径不应小于管外径 10 倍。
2. 导线敷设要求
(1) 管内导线应采取绝缘导线， 相线颜色分别为黄、绿、红，保护接地线为黄绿双色，零线为淡蓝色。
(2) 导线敷设后，应用 500V 兆欧表测试绝缘电阻，线路绝缘电阻应大于0.5MO
(3) 不一样回路、不一样电斥等级、交流和直流导线不得穿在同一管内。但电压为 50V及以下回路，同一台设备电动机回路和无干扰要求控制回路，照明灯全部回路，同类照明多个回路可穿入同一根管内.但管内导线总数不应多于8根。
(4) 同一交流回路导线应穿人同一根钢管内。导线在管内不应有接头.接头应设在接线盒(箱)内。
(5) 管内导线包含绝缘层在内总截面积，不应大于管内空截面积 40%
(四)电力电缆敷设技术要求
1.桥架电缆敷设
(1)桥架水平敷设时距地高度通常不宜低于 2.5m ，垂直敷设时距地面1. 8m 以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井等)内时除外。
(2) 电缆桥架多层敷设时，其层间距离通常为:控制电缆间不应小于 200mm，电力电缆间不应小于 300mm
(3) 电力电缆在桥架内敷设时，电力电缆总截面积不应大于桥架横断面60%.控制电缆不应大于 75%
(4) 电缆桥架不宜敷设在腐蚀性气体管道和热力管道上方及腐蚀性液体管道方.不然应采取防腐、隔热方法。
(5) 电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离方法。
2. 电缆沟或隧道内敷设电缆
(1)电力电缆和控制电缆不应配置在同一层支架上。高低压电力电缆、强电和弱电控制电缆应按次序分层配置。
(2) 交流单芯电力电缆，应部署在同侧支架上，当正三角形排列时，应每隔 1m 用绑带扎牢。
二、电气照明装置施工技术要求
(一)照明配电箱安装技术要求
1.照明配电箱应安装牢靠，照明配电箱底边距地面高度不宜小于1. 8m
2. 照明配电箱内交流、直流或不相同级电源，应有显著标志，且应有编号。照明配电箱内应标明用电回路名称。
3. 照明配电箱内应分别设置零线和保护接地 CPE 线)汇流排，零线和保护线应在汇流排上连接，不得伎接。
4. 照明配电箱内装设螺旋熔断器，其电源线应接在中间触点端子上，负荷线应接在螺纹端子上。
5. 照明配电箱内每一单相分支回路电流不宜超出 16A，灯具数量不直超出 25个。
大型建筑组合灯具每一单相回路电流不宜超出 25A，光源数量不宜超出60个。
6. 插座为单独回路时，数量不宜超出 10 个。灯具和插座混为一个回路时，其中插座数不宜超出 个。
(二)灯具安装技术要求
1.灯具安装应牢靠，采取预埋吊钩、膨胀螺栓等安装固定，严禁使用木棒。固定件承载能力应和电气照明灯具重量相匹配。
2. 灯具接线应牢靠，电气接触应良好。螺口灯头接线，相线应接在中心触点端子上，零线应接在螺纹端子上。需要接地或接零灯具，应有显著标志专用接地螺栓。
3. 类灯具金属外壳需要接地或接零，应采取单独接地线(黄绿双色)接到保护
接地(接零)线上。
4. 当吊灯灯具重量超出 同时，应采取预埋吊钩或螺栓圄定。
5. 安装在关键场所大型灯具攻璃罩，应按设计要求采取预防碎裂后向下溅落方法。
6. 在变电所内，高低压配电设备及母线正上方，不应安装灯具。
(三)开关安装技术要求
1.安装在同一建筑物、构筑物内开关，应采取同一系列产品，开关通断位置应一致。
2. 开关安装位置应便于操作，开关边缘距门框距离宜为 O. 15~0. 2m ，开关距地面高度宜为1. 3m
3. 在易燃、易爆和尤其潮湿场所，开关应分别采取防爆型、密闭型或采取其它保护方法。
(四)插座安装技术要求
1.插座宜由单独回路配电，而一个房间内插座宜由同一回路配电。在潮湿房间应装设防水插座。
2. 插座距地面高度通常为 0.3m ，托儿所、幼稚园及小学校插座距地面高度不宜小于1. 3m ，同一场所安装插座高度应一致。
3. 插座接线
1)单相两孔插座，面对插座板，右孔或上孔和相线连接，左孔或下孔和零线连接。
2) 单相三孔插座，面对插座板，右孔和相线连接，左孔和零线连接，上孔和接地线或零线连接。
3) 三相四孔插座接地线或接零线全部应接在上孔，下面三个孔和三相线连接，同一场所三相插座，其接线相位必需一致。
4. 当交流、直流或不一样电压等级插座安装在同一场所时，应有显著区分，必需选择不一样结构、不一样规格和不能交换插座。
5. 在潮温场所，应采取密封良好防水、防溅插座，安装高度不应低于1. 5m
三、电气动力设备施工技术要求
(一)动力配电柜、控制柜(箱、台)安装技术要求
1.动力配电柜、控制柜(箱、台)应有一定机械强度，外壳平整无损伤，箱内多种器具应安装牢靠，导线排列整齐，压接牢靠，并有产品合格证。
2. 配电(控制)设备及至电动机线路绝缘电阻应大于 0.5M ，二次回路绝缘电阻应大于1M
(二)电动机检验、接线和空载试运行技术要求
1.电动机接线前检验
(1)电动机检验应完好，无损伤、无卡阻、无异常声响。电动机接线盒内引出端子压接或焊接应良好，编号齐全、清楚。
(2) 500V 兆欧表测量电动机绝缘电阻。额定电压 500V 及以下电动机绝缘电阻应大于 0.5 M
2. 电动机干燥处理
检验时发觉电动机受潮、绝缘电阻达不到要求时，应做干燥处理。干燥处理方法有灯泡干燥法、电流干燥法。
(1)灯泡干燥法:可采取红外线灯泡或通常灯泡光直接照射在绕组上，温度高低调整可用改变灯泡瓦数来实现。
(2) 电流干燥法:采取低电压，用变压器调整电流，其电流大小宜控制在电机额定电流 60% 以内，并应配置测量计，随时监视干燥温度。
3. 电动机接线
(1) 电机接线应牢靠可靠，接线方法应和供电电压相符。
(2) 三相交流电动机有 接和接二种方法。
比如:线路电压为 380V ，当电动机额定电压为 380V 时应A接，当电动机额定电压220V 时应接。
(3) 电机外壳保护接地(或接零)必需良好。电动机必需按低压配电系统接地制式可靠接地或接零。接地连接端子应接在专用接地螺栓上，不能接在机座固定螺栓上。
4. 电动机通电前检验
(1) 对照电动机铭牌标明数据，检验电动机定子绕组连接方法是否正确 (y 连接还是A连接) ，电源电压、频率是否适宜。
(2) 转动电动机转轴，看转动是否灵活，有没有摩擦声或其它异声。
(3) 检验电动机接地装置是否良好。
(4) 检验电动机开启设备是否良好，操作是否正常，电动机所带负载是否良好。
5. 电动机送电试运行
(1)电动机在通电试运行时，在场人员不应站在电动机及被拖动设备两侧，以免旋转物切向飞出造成伤害事故。
(2) 接通电源之前就应作好切断电源准备，以防万一接通电源后，电动机出现不正常情况时(电动机不能开启、开启缓慢、出现异常声音等)能立即切断电源。
(3) 电动机采取全压开启时，开启次数不宜过于频繁，尤其是电动机功率较大时要随时注意电动机温升情况。
(4) 通电时，电动机转向应和设备上运转指示箭头一致。
四、建筑防雷和接地施工技术要求
(一)建筑防雷工程施工技术要求
1.建筑避雷针施工技术要求
(1)避雷针通常见镀辞(或不锈钢)圆钢和管壁厚度大于 3mm 镀悻钢管(或不锈钢管)制成，热镀铸镀层厚度应大于 65μm 。屋面上常见是 5m 及以下避雷针。在有热镀辞条件时， 5m 及以下避雷针应在制作后整体热镀镑。
(2) 避雷针和引下线之间连接应采取焊接。避雷针引下线及接地装置使用紧固件，全部应使用镀钵制品。
(3) 建筑物上避雷针应和建筑物防雷金属网连接成一个整体。
2. 建筑避雷带(网)施工技术要求
(1)建筑屋面上避雷带通常为明敷，避雷带应热镀铮。钢材厚度应大于或等于
4mm ，镀层厚度应大于 65μmo 避雷带通常使用 40mmX4mm 镀辛辛扁钢，或 ~12mm镀锋圆钢制作。
(2) 避雷带在女儿墙和屋顶上明敷时应平直，高度统一，预埋支持件应成一直线，直线段间距为 1m ，转弯处为 O.5m 。支持件通常见 40mmX4mm 镀铮扁钢制作。
(3) 避雷带之间连接应采取搭接焊接。焊接处焊缝应饱满并有足够机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺点，焊接处应做防腐处理。
(4) 避雷带搭接长度应符合要求。扁钢之间搭接为扁钢宽度 倍，三面施焊;圆钢之间搭接为圆钢直径 倍，双面施焊;圆钢和扁钢搭接为圆钢直径 倍，双面施焊。
(5) 建筑屋顶避雷网格间距应按设计要求。假如设计无要求时，应按以下要求施工:一类防雷建筑屋顶避雷网格间距应小于 5mX5m (或 4mX6m); 二类防雷建筑应不大10mX10m (或 8mX12m); 三类防雷建筑应小于 20mX20m (或 18mX24m)
(6) 建筑物屋顶上金属导体全部必需和避雷带连接成一体。如铁栏杆、钢爬梯、金属旗杆、透气管、金属柱灯、冷却塔等。
3. 建筑均压环施工技术要求
均压环是高层建筑为防侧击雷而设计围绕建筑物周围水平避雷带。
(1)建筑物均压环从哪一层开始设置、间隔距离、是否利用建筑物圈梁主钢筋等应由设计确定。假如设计不明确，当建筑物高度超出 30m 时，应在建筑物 30m 以上设置均压环。
建筑物层高小于等于 3m 每两层设置一圈均压环;层高大于 3m 每层设置一圈均压环。
(2) 均压环可利用建筑物圈梁两条水平主钢筋(二斗 12mm) ，圈梁主钢筋小于~12mm ，可用其四根水平主钢筋。用作均压环圈梁钢筋应用同规格圆钢接地焊接，没有圈梁可敷设 40mmX4mm 扁钢作为均压环。
(3) 用作均压环圈梁钢筋或扁钢应和避雷引下线(钢筋或扁钢)连接，和避雷引下线连接形成闭合通路。
(4) 在建筑物 30m 以上金属门窗、栏杆等应用 ~10mm 圆钢25mmX4mm 扁钢和均压环连接。
4. 防雷引下线施工技术要求
防雷引下线敷设有明敷和暗敷两种。
(1)建筑物外立面防雷引下线明敷时要求。通常使用 40mmX4mm 镀铮扁钢沿外墙引下，在距地1. 8m 处做断接卡子。
(2) 建筑物外立面防雷引下线暗敷时要求。是利用建筑物外立面混凝土柱内两根主钢筋(二斗 16mm) 作防雷引下线，并在离地 O.5m 处做接地测试点。
(3) 引下线间距应由设计确定。假如设计不明确时，可按规范要求确定，第一类防雷建筑引下线间距不应大于 12m; 第二类防雷建筑引下线间距不应大于 18m; 第三类防雷建筑引下线间不应大于 25m
(二)建筑接地工程施工技术要求
1.接地体施工技术要求
(1)人工接地体(极)施工技术要求
1)垂直埋设金属接地体通常采取镀铮角钢、镀辞钢管等;镀辞钢管壁厚为 3.5mm镀辛辛角钢厚度为 4mm，镀辞圆钢直径为 12mm ，垂直接地体长度通常为 2.5m。人工接地体埋设后接地体顶部距地面大于 O.6m ，接地体水平间距应大于 5m。
2) 水平埋设接地体通常采取镀怦扁钢、镀铸圆钢等。镀怦扁钢厚度应大于4mm; 截面积不小今于 100mm ;镀钵圆钢直径应大于 12mm 。水平接地体敷设于地下，距地面最少为 O.6m
3) 接地体连接应牢间可靠，应用搭接焊接，接地体采取扁钢时，其搭接长度为扁钢宽度两倍，并有气个邻边施焊;若采取圆钢，其搭接长度为圆钢直径 倍，并在两面施焊。接地体连接完成后，应测试接地电阻，接地电阻应符合规范标准要求。
(2) 自然接地体施工技术要求
1)利用建筑底板钢筋做水平接地体时，按设计要求，将底板内主钢筋(不少于两根)搭接焊接，用色漆做好标识，方便于引出和检验，立即做好隐蔽工程验收统计。
2) 利用工程桩钢筋做垂直接地体时，按设计要求，找好工程桩位置，把工程桩内四个角钢筋搭接焊接，再和底板主钢筋(不少于两根)焊接牢靠，用色漆做标识，立即做好隐蔽工程验收统计。
3) 接地体施工结束后，应立即测量接地电阻，其值应符合要求要求。接地电阻通常见接地电阻测量仪测量。独立接地体接地电阻应小于 40 ，共用接地体电阻应小于 10
2. 接地线施工技术要求
(1)接地干线施工技术要求
1)接地干线通常采取扁钢、圆钢、铜杆等，室内接地干线多为明敷，通常敷设在电气井或电缆沟内。接地干线也可利用建筑中现有钢管、金属框架、金属构架，但要在钢管、金属框架、金属构架连接处做接地跨接。
2) 接地干线连接采取搭接焊接，搭接焊接要求:扁钢(铜排)之间搭接为扁钢
(铜排)宽度 倍，不少于三面施焊;圆钢(铜杆)之间搭接为圆钢(铜杆)直径
倍，双面施焊;圆钢(铜杆)和扁钢(铜排)搭接为圆钢(铜杆)直径 倍，双面施
焊;扁钢(铜排)和钢管(铜管)之间，紧贴 3/4 管外径表面，上下两侧施焊;扁钢和角钢焊接.紧贴角钢外侧两面，上下两侧施焊。焊接处焊缝应饱满并有足够机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺点，焊接处药皮清除后，做防腐处理。
3) 利用钢结构作为接地干线时，接地极和接地干线连接应采取电焊连接。当不许可在钢结构电焊时，可采取钻孔、攻丝然后用螺栓和接地线跨接。钢结构跨接线通常采取扁钢或编织铜线，跨接线应有 150mm 伸缩量。
(2) 接地支线施工技术要求
1)接地支线通常采取铜线、铜排、扁钢、圆钢等，室内接地支线多为明敷。接地支线沿建筑物墙壁水平敷设时，离地面距离宜为 250~300mm ，和建筑物墙壁间间隙宜lO~15mm
2) 接地线连接应采取焊接.焊接必需牢靠无虚焊。若不宜焊接，可用螺栓压接，
但应进行除锈处理。
3) 接地支线和电气设备接地点连接时，接头应采取接线端子螺栓压接，并用防松螺帽或防松垫片。
