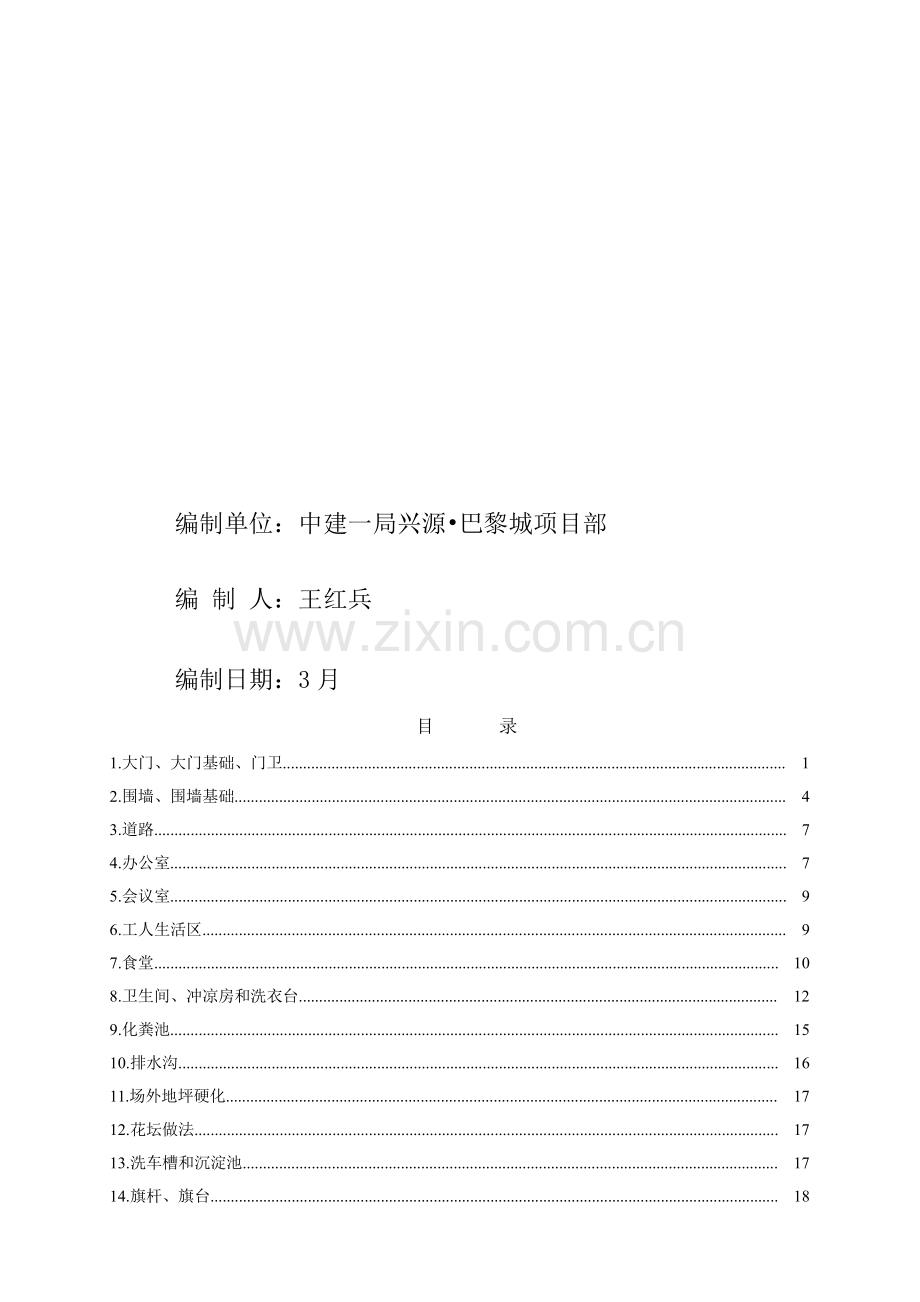

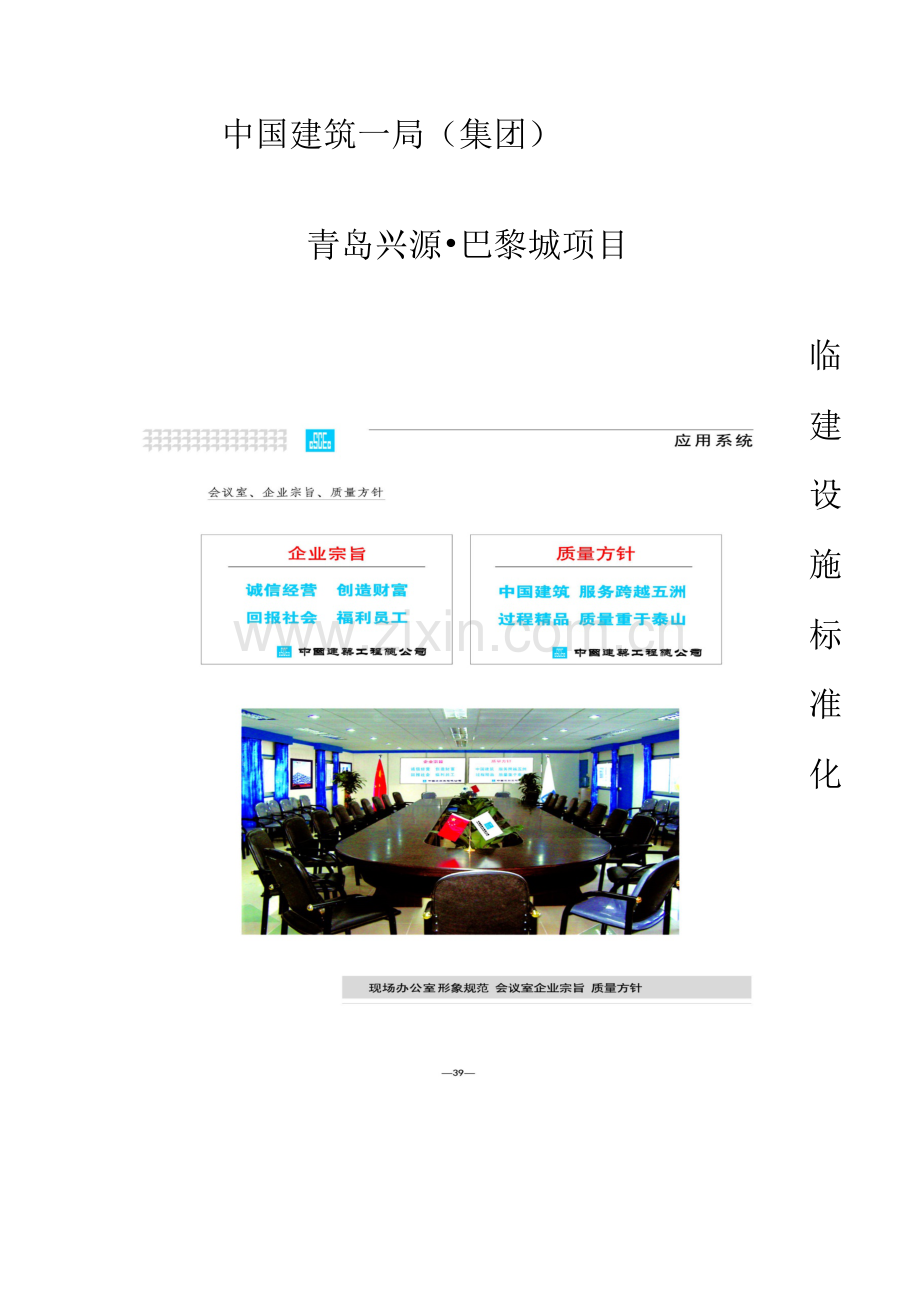

中国建筑一局（集团）青岛兴源巴黎城项目临建设施标准化编制单位：中建一局兴源巴黎城项目部编 制 人：王红兵编制日期：3月目录1.大门、大门基础、门卫.12.围墙、围墙基础.43.道路.74.办公室.75.会议室.96.工人生活区.97.食堂.108.卫生间、冲凉房和洗衣台.129.化粪池.1510.排水沟.1611.场外地坪硬化.1712.花坛做法.1713.洗车槽和沉淀池.1714.旗杆、旗台.1815.配电房、工具房.1916.球场.2017.变压器防护.2018.养护室.2119.材料仓库、垃圾桶.2120.钢筋车间.2221.现场九牌一图.2322.消防设施.2423.宣传栏.2424.企业文化墙.2425.吸烟室、茶水间.25临建设施标准化施工图集临建设施标准化施工图集为规范各项目临建设施标准化，细化至每个部位具体做法、所用材料、建筑面积等。请各项目参考施工。1.大门、大门基础、门卫1.1正大门第1页共25页临建设施标准化施工图集1.1.1.门楼式大门A、材质：门扇采取方钢，单面外包薄铁板焊制；B、规格：门扇为四开门，总宽度为8m，门高度为2m；每扇门面积为8m2m（宽高），正腰处焊3mm厚1米高薄钢板，喷漆。C、色彩：大门颜色为白色；D、文字组合及其它：门扇正腰涂中建蓝色（C100M30），上面用白色隶书体字（刘炳森手书）书写“中国建筑”字样；1.1.2.门柱及门楣：A、材质：门柱门楣均用50mm50mm5mm角钢焊制。门楣正面在一般角钢外包蓝色透光彩布，不锈钢包边。门柱采取外包白色彩钢板（铆钉固定）。B、尺寸：门柱截面尺寸为11米，总高度为6.5米，其中门楣高度为1.5米，总宽度10米，大门净高度为5米。C、色彩：门柱从地面起2米高为蓝色，25米处为白色；门楣正反两面均涂刷成蓝色。D、门楣标识和文字组合：门楣标志尺寸为1m1m，标志和文字间距为0.5m，文字内容分为两排，上排为“中国建筑第三工程局”，字规格为0.5m0.5m；下排为“承建某某某3工程”。字规格比上排企业名称字体略小，按实际长度均匀排列。门楣标第2页共25页临建设施标准化施工图集志反白，字为白色，黑体。1.1.3.大门基础A、材料：C25混凝土，四角预埋10mm10mm5mm铁件，砖胎膜采取190空心砌块。B、尺寸：1.2m1.2m0.60.8m（长宽埋深）1.2无门楼式大门无门楼式大门基础尺寸12001200800，做法参考主大门基础做法。1.3门卫根据临建标准化图册，A、材质：现场门卫室为单层单间彩板房。B、尺寸：1.5米1.5米2.075米。C、颜色：房檐为蓝色；墙体为白色；门窗、门框、门扇、窗框、窗扇保持铝合金本色。D、位置：大门左侧设门卫室。E、外形设计应包含房檐、正面门窗及侧窗。F、门卫制度：实施来人登记制度。第3页共25页临建设施标准化施工图集2.围墙、围墙基础2.1砖砌围墙采取混凝土空心砌块砌筑，砂浆采取M5混合砂浆砌筑。市区关键路段和其它包含市容景观路段工地围挡高度不低于2.5m（含压顶），宽度190；其它工地围挡高度不低于2m（不含压顶），宽度120；每隔5米设置400400砖柱。基础做法采取C10垫层10，做砖基础，对于土质较差等特殊部位采取C25混凝土，尺寸400400，局部可增加钢筋。砖墙内外20厚砂浆抹灰，外侧刮白色腻子，做CI标志。围墙内侧刷大白浆。主图案为中建标志和“中国建筑”繁体手书字样组合，标志和字体均为蓝色，标志尺寸为0.8m0.8m，位置居白色墙体上0.36m、下0.34m之间，即距地面0.64m；字体按附图尺寸组合，每组组合图形之间用辅助图形间隔。每组间距7.2m，辅助图形居中。第4页共25页临建设施标准化施工图集2.2夹心彩钢板围挡用于工期短，离市区较远地域。沿海等有大风地域提议不采取。夹心彩钢板，高度2米，压顶和下托均为6.3号槽钢，立柱为两根6.3号槽钢对焊而成，立柱下为独立基础，立柱增加斜撑。基础尺寸为：400400700（深），板下采用砌砖1020高并抹灰，基础上预埋钢筋或铁件。彩钢板围墙基础及立柱做法如下：第5页共25页临建设施标准化施工图集第6页共25页临建设施标准化施工图集3.道路现场关键材料运输施工干道宽6m、其它施工道路宽为4m。在土质交差地方采取路基层压实后铺设50200厚碎石或杂砂石，面层做150200厚C20素混凝土浇筑而成。现场道路根据66m切割伸缩缝，路面要求压纹，道路边设置200200排水沟，具体位置依据项目时间情况确定。导向牌设置在交叉路口显著位置。4.办公室（有条件项目可设置娱乐室、阅读室等）办公室采取金属彩钢结构活动房，有大风地域要求拉缆风绳或用钢管做防台风措施。板房基础第7页共25页尺寸：28090mm（长宽）标志尺寸为4545mm项目经理办公室：第 8 页 共 25 页临建设施标准化施工图集房间内天棚采取石膏板吊顶。板房基础：C20混凝土，尺寸200300.地面做法：回填土扎实，40厚C15素混凝土找平，面层贴600600防滑地砖。办公室门牌：材质：用3mm厚铝塑板，铝塑板本色。所以门牌统一安装在门右侧外边2米高位置。板房窗户采取不锈钢焊成防盗窗。外景内景插线板地插网线地插临建设施标准化施工图集5.会议室中型项目：会议室用两间板房组合而成；大型项目：会议室用三间板房组合而成；特大型项目：会议室用四间板房组合而成，另设一间小会议室。地面做法：同办公室做法，地面采取800800白色防滑地砖。会议室配置投影仪设备，投影仪固定在吊顶下方。有条件项目大会议室配置话筒、音响。地面预留地插4个，网线接口不少于1个，网线接口也采取地插形式，安装在地面，网线在会议桌中间穿出；插线板安装在会议桌中间地面。会议桌中间摆放桌旗和绿色植物。所以线均暗埋地面以下。6.工人生活区板房地面做法：原土扎实，40厚C15素混凝土找平，面层做20厚1:2水泥砂浆地面压光。第9页共25页管理人员食堂临建设施标准化施工图集晾衣架：采取20镀锌水管设置，具体位置依据项目实际情况确定，尽可能在板房周边，板房走道不许可晾衣服。7.食堂餐厅、食堂等配套设施采取190砖墙砌体砌筑，层高3米，大小依据项目实际情况确定。砖墙砌筑内外做1:2水泥砂浆抹灰，地面铺设400400白色防滑地砖；食堂墙裙高1800粘200300白色瓷砖，墙面上部用白色涂料粉刷。在食堂内设置排水沟，地面排水坡度3%。窗户设置12001500，门：9002100。食堂顶棚做法：采取8现浇混凝土，8250双层双向钢筋，四面挑出墙体30，屋面找坡2%，檐口抹灰做滴水线，面刷白色涂料。室内顶棚刮白色腻子，不设置吊顶。外墙面刮白色外墙腻子。第10页共25页工人食堂临建设施标准化施工图集第11页共25页临建设施标准化施工图集8.卫生间、冲凉房和洗衣台8.1卫生间办公区厕所优先选择在板房内设置，板房内地面做40厚素混凝土找平后铺设400400防滑地砖。也能够采取砌体砌筑，砖砌淋浴房和厕所等配套设施采取190砖墙砌筑，内外1:2水泥砂浆抹灰，地面铺设地砖，厕所和浴室地面先做砂浆找平后做400400防滑地砖；墙裙高1800粘200300瓷砖，上部墙面用白色涂料粉刷。顶棚采取石膏板吊顶。在冲凉房内设置砖砌筑200200排水沟，内壁抹灰，并设置盖板，地面设置3%排水坡度。外墙刷白。工人生活区厕所及冲凉房采取190砖砌筑，内外1:2水泥砂浆抹灰，地面直接用水泥砂浆找平压光，做3%排水坡度，墙面之间抹灰并刮白色腻子，冲凉房排水沟做法第12页共25页临建设施标准化施工图集同上。外墙刷白。办公区：优先选择在板房内设置，也可砌砖（大小依据项目确定）工人区做法1：便沟采取砖砌筑300宽，最浅处200深，做5%坡度，内侧抹灰并贴砖，中间用隔断板隔开。每隔1100设置，厕所尺寸依据项目大小具体情况确定。做法2：在板房内设置，地面及便沟采取贴砖，中间用隔断隔开。靠板房周围砌筑120砖墙，600高，贴200300白色墙砖。第13页共25页管理人员冲凉房（大小依据项目人员确定）做法1：在板房内设置，用隔断板隔开；做法2：采取砖砌筑，地面及墙面贴砖。工人区洗澡间做法1：在板房内设置，地面贴防滑地砖；坡度5%，做法2：采取砖砌筑，地面及墙面贴砖1.5米高热水器提议采取空气能热水器。临建设施标准化施工图集8.2冲凉房冲凉房可在板房内设置，内设置排水沟，采取砖砌做法同卫生间。8.3洗漱台设置第14页共25页临建设施标准化施工图集洗漱台优先选择靠墙做，便于雨棚搭设。洗漱台采取砖砌筑，板采取C15混凝土浇筑，顶部采取不锈钢管做防护雨棚，采取斜撑固定。雨棚高度2.53米，长度依据项目实际情况确定。9.化粪池采取图集02S701-1#化粪池，生活区依据人数可加大。第15页共25页临建设施标准化施工图集10.排水沟排水沟截面尺寸为宽深=300300m，排水沟坡度为5，生活区和搅拌场地排水均排向排污口，在施工污水和生活污水排入排水口以前要经过沉淀池沉淀。在施工区域基坑周围做挡水墙，排水沟或挡水墙均采取标准砖半砖砌筑，内面1：3水泥砂浆粉刷一道。盖板：采取成品盖板，第16页共25页临建设施标准化施工图集11.场外地坪硬化地坪硬化材料、厚度、排水，做2%排水。宿舍、办公区地面做法小车道路、停车场地面做法 80厚C20混凝土80厚C20混凝土 50厚粗砂素土扎实 素土扎实12.花坛做法花坛采取标砖砌筑，抹灰后贴面砖。13.洗车槽和沉淀池第17页共25页洗车槽平面洗车槽大样：角钢采取50508，混凝土采用C30，箍筋采取12150，盖板钢筋间距5.沉淀池大样C20砼临建设施标准化施工图集14. 旗杆、旗台第18页共25页临建设施标准化施工图集采取120砖砌筑，面砖采取红色15.配电房、工具房配电房采取190厚砖砌，C1为600*800百叶窗；M1为900宽。屋盖为钢筋混凝土板，钢筋配置8250双层双向，混凝土未C20。第19页共25页平面剖面临建设施标准化施工图集工具房可设置在板房内，也能够采取砖砌。砖砌做法：高度3米，采取190砖砌筑，内外抹灰并刷白，用石膏板吊顶，地面扎实后采取水泥砂浆地面，压光，门设置为9002100防盗门，窗户为12001500。大小由项目依据实际情况确定。16.球场依据实际情况设置1528米，扎实后采取C20混凝土浇筑120厚。要求必需做平整，表面压光。17.变压器防护第20页共25页临建设施标准化施工图集周围采取120砖墙砌筑2米高，内部采取竹竿搭设，采取竹跳板做盖板，挂安全网，中间挂分色条。四角拉缆风绳。18.养护室标养室采取190砖砌筑，内外1:2水泥砂浆抹灰、刮白色腻子，房间内用石膏板吊顶，地面找平后贴砖，尺寸600600，配置空调，保持室内温度在20度左右。室内购置标准恒温恒湿养护箱一台（最少1台，依据项目情况确定）,型号：YBH-40B（小型项目）或HBY-60B（中型项目）或HBY-90B（大型项目）。养护室内配置：温、湿度计，每日2次统计台帐本、塌落度筒。内设置水池。19.材料仓库、垃圾桶钢管扣件等采取钢管搭设，挂标识牌；水泥等材料采取砖砌筑，屋面采取彩钢瓦。砂石料堆场：采取240砖砌堆场，高度1.2米，外侧抹灰。第21页共25页临建设施标准化施工图集钢筋废料堆场做法同砂石料堆场，尺寸3米3米。垃圾采取成品垃圾桶，数量依据项目设置。20.钢筋车间地面：原土扎实，用C15混凝土做120厚硬化，钢筋原材料堆场做200mm宽300高钢筋混凝土地垄，地垄间间距为3米；加工棚：立柱采取圆钢或方刚（80），顶棚为刚桁架，上铺压型钢板，颜色为中建蓝。长度按3米模数递增。做法1：做法2：第22页共25页临建设施标准化施工图集21.现场九牌一图由CI专业企业制作，用120砖墙砌筑花池，高度500，面贴50100瓷砖。第23页共25页临建设施标准化施工图集22.消防设施采取模板制作，面刷油漆。23.宣传栏项目设置不锈钢制作宣传栏，内容：中建一局新闻、安全教育、建筑知识、时事新闻、宣传贴画、项目文化活动和重大活动等。24.企业文化墙为了愈加好展示企业形象，每个项目要按要求制作项目文化墙，摆放在显要位置。第24页共25页临建设施标准化施工图集优先采取贴在围墙上，也可采取钢管搭设，钉在模板上。25.吸烟室、茶水间有条件项目设置吸烟室、茶水间等。采取板房搭设，屋面用彩钢瓦覆盖并开通风孔。第25页共25页
