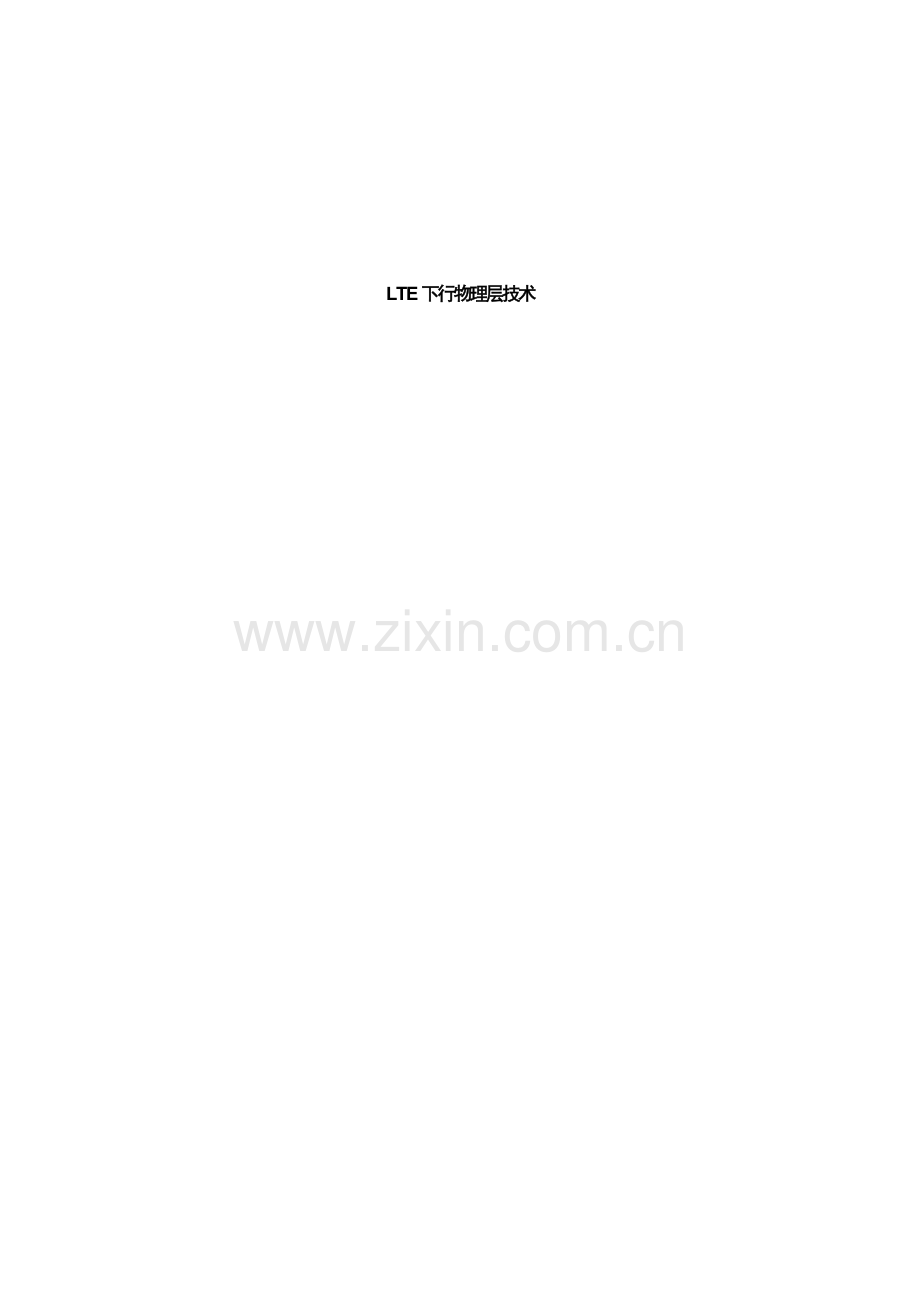

LTE下行物理层技术

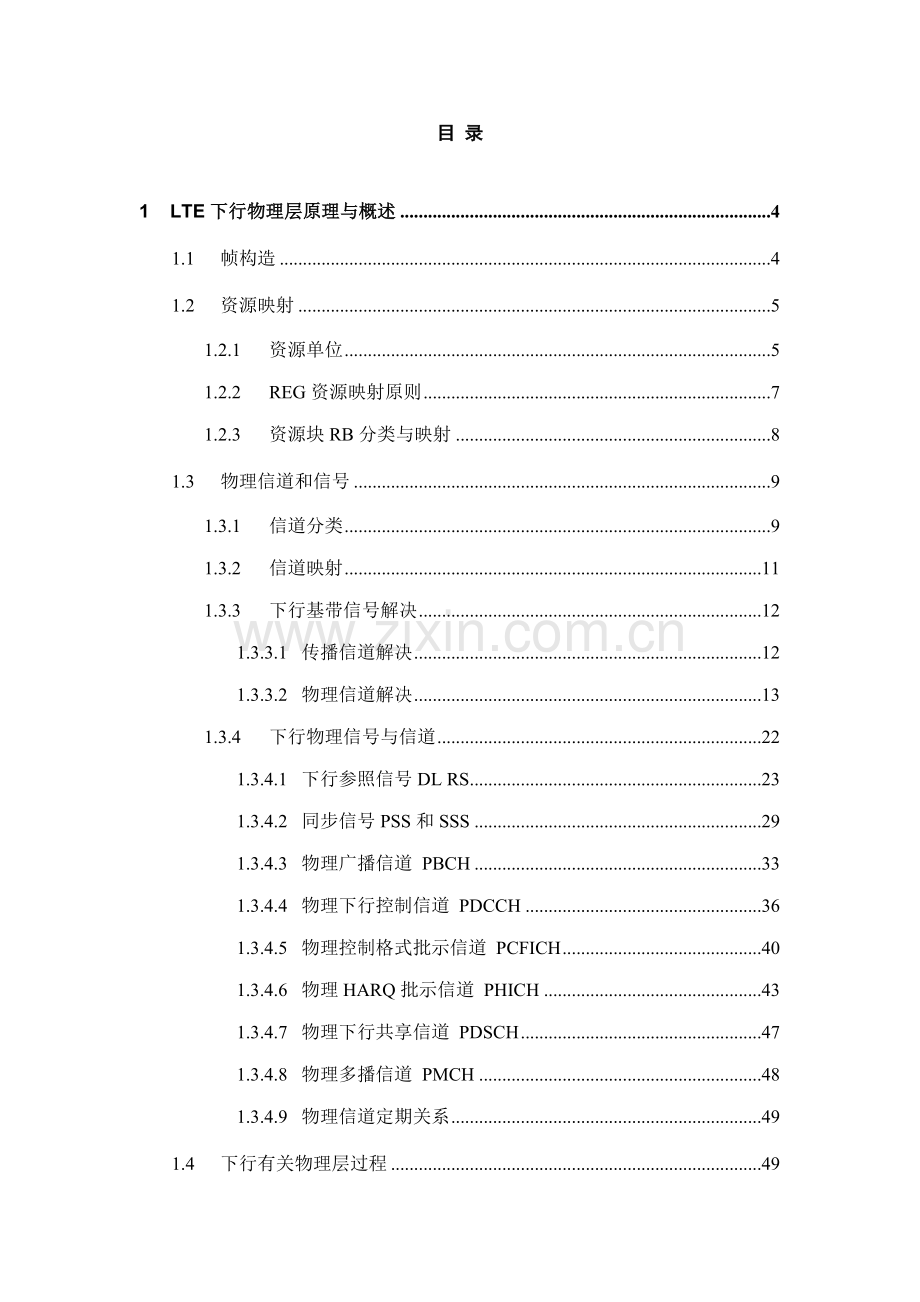

目 录

1 LTE下行物理层原理与概述 4
1.1 帧构造 4
1.2 资源映射 5
1.2.1 资源单位 5
1.2.2 REG资源映射原则 7
1.2.3 资源块RB分类与映射 8
1.3 物理信道和信号 9
1.3.1 信道分类 9
1.3.2 信道映射 11
1.3.3 下行基带信号解决 12
1.3.3.1 传播信道解决 12
1.3.3.2 物理信道解决 13
1.3.4 下行物理信号与信道 22
1.3.4.1 下行参照信号DL RS 23
1.3.4.2 同步信号PSS和SSS 29
1.3.4.3 物理广播信道 PBCH 33
1.3.4.4 物理下行控制信道 PDCCH 36
1.3.4.5 物理控制格式批示信道 PCFICH 40
1.3.4.6 物理HARQ批示信道 PHICH 43
1.3.4.7 物理下行共享信道 PDSCH 47
1.3.4.8 物理多播信道 PMCH 48
1.3.4.9 物理信道定期关系 49
1.4 下行有关物理层过程 49
1.4.1 开机通讯连接建立过程 49
1.4.2 社区搜索 50
1.4.3 下行HARQ过程 51
1.4.4 下行功控 51
1.5 下行MIMO技术 53
1.5.1 传播分集-空时/频编码SFTD 54
1.5.2 传播分集-循环延时分集CDD 56
1.5.3 开环空间复用传播 57
1.5.4 闭环空间复用传播 58
1.5.5 多顾客MIMO 58
1.5.6 总结 59
附录A：LTE SI阶段原则演进过程 错误！未定义书签。
附录B：LTE vs WiMAX 错误！未定义书签。
附录C：LTE TDD vs LTE FDD 错误！未定义书签。

1 LTE下行物理层原理与概述
1.1 帧构造
Ø FDD

图 1 FDD LTE下行帧构造
Ø FDD LTE上下行均采用简朴等长时隙帧构造，上行为DFT-S-OFDM符号，下行为OFDM符号；
Ø LTE沿用UMTS始终采用10ms无线帧长度；
Ø 时隙划分：LTE在数据延迟方面提出高规定（单向延迟不大于5ms），因而系统必要采用很小发送时间间隔（TTI），最小TTI普通等于子帧长度。
1. 初期：考虑TTI = 0.5ms
弊端：过小TTI虽然可以支持非常灵活调度和很小传播延迟，却会带来过大调度信令开销，反而导致系统频谱效率下降；
2. 当前：TTI = 1 ms = 2 slots
Ø TDD

图 2 TDD LTE下行帧构造
LTE TDD帧构造是基于TD-SCDMA构造修改而成，保存了原帧构造中特殊时隙：下行导频时隙（DwPTS）、保护间隔（GP）和上行导频时隙（UpPTS），同步采用了统一1ms子帧长度。
DwPTS：发送下行控制信道和数据信道；
GP：下行到上行转换保护时间间隔；
UpPTS：发送上行Sounding导频，用于上行信道测量。
1.2 资源映射
1.2.1 资源单位
资源栅格 RG 一种时隙传播信号可以用一种资源栅格Resource Grid来表达：
资源粒子 RE 资源栅格中最小单元
资源块 RB 用于描述某些物理信道（重要是数据信道）到资源粒子映射
资源粒子组 REG 用于定义控制信道（PDCCH、PHICH、PCFICH）到资源粒子映射
控制信道粒子CCE PDCCH资源单位；1个CCE涉及若干个REG

图 3 下行资源栅格

RB数拟定与下行传播带宽关于：
表 1 LTE带宽分派与参数配备
Channel BW
1.4 MHz
3 MHz
5 MHz
10 MHz
15 MHz
20 MHz
Subcarrier spacing
15 KHz
No. of resource blocks
6
15
25
50
75
100
Slot duration
0.5 ms
No. of OFDM symbols
(Normal CP)
7
No. of OFDM symbols
(Extended CP)
6
FFT size
128
256
512
1024
1536
2048
Sampling rate (MHz)
1.92
3.84
7.68
15.36
23.04
30.72

图 4 LTE系统带宽分布
Ø 为了支持最大带宽20MHz，合同定义了1200个子载波，即有效带宽为 ；
Ø 850合同中定义了110RB资源，即
Ø 为了近来FFT点数需要，离1200近来，就是2048点，即代表了2048子载波，因而得最低采样信号带宽为：

按照单倍采样速率，则采样频率也为30.72MHz，相应时域采样间隔为，即

一种RB子载波数及OFDM符号数由CP长度和子载波间隔决定。
配备

FDD帧构造

应用场景

CP长度

常规CP

12
7
160for
144for
for
for

常规社区单播系统
扩展CP

6
512for

大社区单播
或MBMS系统

24
3
1024for

独立载波MBMS系统
1.2.2 REG资源映射原则

图 5 REG资源映射
Ø 资源粒子组REG：用于定义控制信道（PDCCH、PHICH、PCFICH）到资源粒子映射；
Ø 她划分在RB一种OFDM符号中进行，即12子载波*1OFDM符号中进行；
Ø 本质包括4个数据块，依照天线配备和当前RS资源分布，划分REG大小（6RE或者4RE）；
1.2.3 资源块RB分类与映射
Ø 物理资源块PRB
时域上个持续OFDM符号，及频域上个持续子载波。RB大小如上所述。
Ø 虚拟资源块VRB
VRB和PRB大小相似。包括集中式（Localized）和分散式（Distributed）

Localized VRB (LVRB)
将若干个持续子载波分派给一种顾客，系统可以通过频域调度选取较优子载波组进行传播，且信道预计复杂度也比较低；但是频域分集增益不大；
Distributed VRB (DVRB)
分派给一种顾客子载波分散在整个带宽，获得频域分集增益；但是信道预计比较复杂。
Ø VRB映射方式
由于最小TTI是1ms，而RB为0.5ms为单位，则映射时候，VRB和PRB也是成对映射。

图 6 下行物理资源映射方式
集中式虚拟资源块 LVRB –> 直接映射到物理资源块上；
分布式虚拟资源块 DVRB –> 按照函数关系映射到物理资源块上，在一种子帧中两个时隙上虚拟到物理资源块映射是不同。
一种时隙里面可以同步进行LVRB和DVRB传播。eNodeB可以分派各种VRB给一种UE。
1.3 物理信道和信号
1.3.1 信道分类
信道分为逻辑信道、传播信道、物理信道。
１） 逻辑信道：
MAC 以逻辑信道形式向RLC层提供数据传播服务。依照逻辑信道承载信息类型，
将逻辑信道分为控制信道与业务信道。
Ø 控制信道涉及：
l BCCH(Broadcast Control Channel) 广播控制信道，下行信道；
l PCCH(Paging Control Channel ) 寻呼控制信道，下行信道；
l CCCH(Common Control Channel) 公共控制信道，上行、下行信道；
l MCCH(Multicast Control Channel) 多播控制信道，下行信道；
l DCCH(Dedicated Control Channel) 专用控制信道，上行、下行信道；
Ø 业务信道涉及：
l DTCH(Dedicated Traffic Channel) 专用业务信道，上行、下行信道；
l MTCH(Multicast Traffic Channel) 多播业务信道，下行信道。
２） 传播信道：
物理层以传播信道形式向MAC层提供服务。 传播信道是依照无线接口上传播信息特性与传播方式定义。分为：
Ø 下行传播信道
l BCH(Broadcast Channel) 广播信道；
l PCH(Paging Channel ) 寻呼信道；
l DL-SCH(Downlink Shared Channel)下行共享信道；
l MCH(Multicast Channel) 组播信道。
Ø 上行传播信道
l UL-SCH(Uplink Shared Channel) 上行共享信道；
l RACH(Random Access Channel) 随机接入信道；
３） 物理信道与物理信号：
物理信道用于承载高层信息；物理信号不承载高层信息，仅供物理层使用。
Ø 上行物理信道
l PUSCH（Physical Uplink Shared Channel）物理上行共享信道；
l PUCCH (Physical Uplink Control Channel) 物理上行控制信道；
不会与PUSCH同步传播。
l PRACH (Physical Random Access Channel ) 物理随机接入信道；
l 上行物理信号
u 上行参照信号
² 解调用参照信号，与PUSCH或者PUCCH传播关于
与PUSCH或者PUCCH同步传播。
² 探测用参照信号，与PUSCH或者PUCCH传播无关
u 物理层随机接入前导（Preamble）
　　　　　　　　每个社区中有64个可用前导，称为前导序列集合，由一种根　　　
　　　　　　　　Zadoff-Chu序列所有循环移位构成，其根Zadoff-Chu序列相应　
　　　　　　　　逻辑序号RACH_ROOT_SEQUENCE由系统消息广播。
　　在频域上，随机接入前导占用６个资源块（72个子载波）带宽。
Ø 下行物理信道
l PDSCH（Physical Downlink Shared Channel）物理下行共享信道；
l PBCH (Physical Broadcast Channel) 物理广播信道；
l PMCH (Physical Multicast Channel) 物理多播信道；
l PCFICH (Physical Channel) 物理控制格式批示信道；
承载一种子帧中用于PDCCH传播OFDM符号个数（1、2、3）。
l PDCCH (Physical Downlink Control Channel) 物理下行控制信道；
承载调度分派和其他控制信息。
l PHICH (Physical Channel) 物理HARQ批示信道。
l 下行物理信号
u 下行参照信号；
² 社区专用参照信号，与非MBSFN传播关联；
在支持非MBSFN社区所有下行子帧中传播，在天线端口0~3中一种或者各种端口上传播。
² MBSFN参照信号，与MBSFN传播关联；
只在分派给MBSFN传播子帧中传播，在天线端口4上传播。
² 终端专用参照信号。
用于支持单天线端口PDSCH传播。在天线端口5上传播。
由高层告知UE与否存在终端专用参照信号，若存在，并且是有效PDSCH解调相位参照，UE此时可以忽视在天线端口2和3上传播。
u 下行同步信号（SCH）
用于ＵＥ同步和获得504个物理层社区ID中一种。注：LTE504个社区ID，分为168个物理层社区ID组，每组包括三个社区ID，社区组ID、社区ID唯一。
² 主同步信号PSCH
对于FDD帧构造，仅在时隙0和时隙10传播。
² 辅同步信号SSCH。
在一种子帧中，主同步信号与辅同步信号使用相似天线端口。
1.3.2 信道映射
上行：

图 7 LTE上行信道映射
下行：

图 8 LTE下行信道映射
1.3.3 下行基带信号解决

图 9 LTE下行基带信号解决
1.3.3.1 传播信道解决
n CRC
n 码块分割与码块级联，重要用于下行共享信道
此处先在TB块上添加24bit CRC，然后进行码块分段，再在每个CB上添加24bit CRC。
双层CRC构造：TB块CRC --> 码块分段 --> CB块CRC
l 接受端就可以在发现1个CB译错，停止译码，立即规定重传，而不需要等待整个TB译码完毕后再反馈NACK；
l 避免了无谓功率消耗，节约了解决时间，减小了HARQ重传延时，提高单位时间内系统吞吐量。
n 信道编码
表 2 各下行信道信道编码方式列表
下行信道类型
编码类型
编码速率
PDSCH
Turbo coding
1/3
PMCH
Turbo coding
1/3
PHICH
Repetition coding
1/3
PCFICH
Block
1/16
PBCH
Tail biting convolutional coding
1/3
PDCCH
Tail biting convolutional coding
1/3
广播信道PBCH和控制信道PDCCH，这些较低数据率信道采用卷积码是比较明确，详细是码率为1/3，约束长度为K=7。所用卷积码详细形式是具备最优距离谱无尾（Tail Biting）卷积码。
对于数据信道，两种观点：
1. UMTS R6Turbo码已不能适应高数据率解决方面新需求，应采用其她如LDPC（低密度奇偶校验码）；
2. 沿用R6 Turbo码，灵活性和扩展性。
综合灵活性、BLER、复杂度以及对HARQ支持度，最后决定为以R6 Turbo码为母码，改进其交织器，使其具备类似LDPC并行解码特点。
n 速率匹配
Ø 为了实现各种需要码率，对CB进行速率匹配操作；
Ø 速率匹配模块输入为Turbo编码或卷积编码模块输出，因而在PDSCH、PMCH、PDCCH及PBCH比特级解决中存在速率匹配模块。
Ø 速率匹配实现原理如下图所示，构造上包括：
1. 3个对三路分别解决交织器（Interleaver）子模块；
2. 1个汇总比特收集（Bit Collection）子模块；
3. 1个比特选取和裁剪（Bit Selection and Pruning）子模块。
Ø 不同信道编码方式相应速率匹配方式也不同，区别在于各子模块解决。

图 10 速率匹配过程
Ø 不同信道编码方式相应速率匹配方式也不同，区别子模块解决；
Ø HARQ Chase合并（软合并）和IR合并（增量冗余）
1.3.3.2 物理信道解决

图 11 物理信道基带信号解决流程
下行物理信道基带信号解决，可以分为如下几步：
1. 对将在一种物理信道上传播每一种码字中编码比特进行加扰；
2. 对加扰后比特进行调制，产生复值调制符号；
3. 将复值调制符号映射到一种或者各种传播层；
4. 将每层上复值调制符号进行与编码，用于天线端口上传播；
5. 将每一种天线端口上复值调制符号映射到资源粒子上；
6. 为每一种天线端口产生复值时域OFDM信号。
n 码字
码字是指来自上层业务流进行信道编码之后数据。
一种码字指一串比特流；不同码字区别不同数据流，其目是通过MIMO发送多路数据，实现空间复用；
一种码字相应一种TB，一种子帧中（2个时隙）最多可以传播2个码字，codeword0 and codeword1
同一种TTI上可以传播各种UE数据，而不同UE在同一种TTI上运用不同TB块不同RB pair上传播不同数据。

n 加扰
扰码根序列为Gold序列，各个信道其中参数初始值不同样。
对于每一种码字，比特块表达为，其中是在一种子帧中物理信道上传播码字中比特数目，在调制之前需要按照下式进行加扰，生成加扰比特块，即

其中扰码序列 ，即伪随机序列定义为长度为31Gold序列。扰码序列发生器在每个子帧开始初始化，其中 初值取决于传播信道类型，即
表 3 各下行信道扰码序列初始值

n 调制
表 4 各下行信道扰码序列初始值
下行信道类型
支持调制方式
PDSCH
QPSK，16QAM，64QAM
PMCH
QPSK，16QAM，64QAM
PHICH
BPSK
PCFICH
QPSK
PBCH
QPSK
PDCCH
QPSK

n 层映射
由于码字数量和发送天线数量不一致，需要将码字流映射到不同发送天线上，因而需要使用层与预编码。
层映射与预编码事实上是“映射码字到发送天线”过程两个子过程。
层映射一方面按照一定规则将码字流重新映射到各种层（新数据流）（注：层数量不大于物理信道传播所使用天线端口数量P，是方程数不不大于等于未知数个数才有解条件）。
预编码再将数据映射到不同天线端口上。
在各个天线端口上进行资源映射，生成OFDM符号并发射。
Ø 单天线方式
对于在单个天线端口上传播，使用单层，层数目为 1 ，即，且层映射定义为：

并且。
无需预编码解决。
Ø 空间复用方式
Ø 传播分集方式
表 5 各模式层映射方式
分层
单天线方式
v = p = 1
空间复用方式

传播分集方式

Layer 3

Q1(2i+1)

Q0(4i+3)
Layer 2

Q1(2i+1)
Q1(2i)

Q0(4i+2)
Layer 1

Q1
Q1(2i)
Q0(2i+1)
Q0(2i+1)
Q0(4i+1)
Layer 0
Q0
Q0
Q0
Q0
Q0(2i)
Q0(2i)
Q0(4i)

n 预编码
预编码也分单天线发射、空间复用、发射分集三种预编码模式。
Ø 单天线方式
无需预编码解决。
对于在一种天线端口上进行传播，预编码定义为：

其中， 是物理信道传播所使用单天线端口序号，并且，。
Ø 空间复用方式
空间复用预编码仅仅与空间复用层映射结合起来使用。空间复用支持 2 或者 4 天线端口，即可用天线端口集合分别为或者。
分无延迟CDD和大延迟CDD两种预编码模式。

无延迟CDD 大延迟CDD
其中，是预编码矩阵，和是支持大延迟CDD矩阵
1. 无延时CDD
不使用 CDD（ 循环延时分集cyclic delay diversity），空间复用预编码定义为：

其中，预编码矩阵维数为，并且，。
对于空间复用， 取值应在eNodeB和 UE 配备码本预编码单元Error! Reference source not found.和Error! Reference source not found.中选用。
2. 大时延 CDD
对于大时延 CDD，空间复用预编码定义为：

其中，预编码矩阵维数为，并且,。维数为对角矩阵用来支持循环延时分集，矩阵维数为。对于不同层数目，和取值参见Error! Reference source not found.。
预编码矩阵取值应在eNodeB和 UE 配备码本预编码单元中选用。eNodeB可以使用码本子集限制，进一步限制 UE 侧预编码器在码本中预编码单元子集中进行选取。可配备码本应从预编码码本Error! Reference source not found.和Error! Reference source not found.中选取。
§ 对于 2 天线端口状况下传播，依照 选取预编码器，其中表达在预编码码本Error! Reference source not found.中预编码器序号0 相应预编码矩阵。
§ 对于 4 天线端口状况下传播，UE 可以假设eNB为下述PDSCH上不同向量循环得分派不同预编码器。每个向量使用一种不同预编码器，其中表达空间复用时传播层数目。在特殊状况下，依照 选取预编码器，其中预编码器序号k由给出，在Error! Reference source not found.中分别表达相应预编码器序号12、13、14和15预编码矩阵。
表 6 大时延状况下循环延时分集（ CDD ）
层数目

2

3

4

预编码码本
对于 2 天线端口上传播，，预编码矩阵 应从表8或者其子集中选取。
表 7 天线端口传播所使用码本.
码本序号
层数目

1
2
0

1

2

3

-

对于4天线端口上传播，，预编码矩阵应当从Error! Reference source not found.或者其子集中选取。表达由集合批示从矩阵中选取不同列构成矩阵，其中I为单位矩阵，且向量由表给出。
表 8 天线端口传播所使用码本.
码本序号

层数目

1
2
3
4
0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

举例：
假设索引为14，层数为4，则查表得到相应矩阵带入下式：

用到矩阵，即把第1列和第3列调换，就是所要矩阵了

这样做好处是节约空口信令，这样矩阵用4个bit就可以表达出来了。

Ø 传播分集预编码
传播分集预编码仅仅与传播分集层映射结合起来使用。传播分集预编码操作分别对 2 天线端口和 4 天线端口进行定义。
对于 2 天线端口上传播， ，预编码操作输出， 定义为：

其中 且。
对于 4天线端口上传播， ，预编码操作输出，定义为：

其中 且

n 资源映射
向天线端口上没有预留为其她用途资源粒子上映射，从一种子帧中第一种时隙开始，按照每一种维度增序进行，优先考虑分派物理资源块上维度 ，然后是维度。
主辅同步信号、导频信号、广播信息映射位置是固定，控制格式批示信息位置可以估算出，也基本上是固定。普通来说，先映射以上固定信息；再按照广播信息规定HARQ批示信息位置，映射HARQ批示信息；然后在相应控制符号内其她RE上，映射控制信息；最后把业务信息映射到剩余RE上。
（1）拟定系统参数；
（2）参照符号物理资源映射；
（3）同步信号物理资源映射；
（4）PBCH符号物理资源映射；
（5）PCFICH符号物理资源映射；
（6）PHICH符号物理资源映射；
（7）PDCCH符号物理资源映射；
（8）PDSCH（PMCH）符号物理资源映射。
n 天线端口
天线端口指用于传播逻辑端口，与物理天线不存在定义上一一相应关系。天线端口由用于该天线参照信号来定义。等于说，使用参照信号是某一类逻辑端口名字。详细说：
Ø p=0，p={0,1}，p={0，1，2，3}指基于cell-specific参照信号端口；
Ø p=4指基于MBSFN参照信号端口；
Ø p=5为基于UE-specific参照信号端口。
对于p=4、5状况，P={0,4,5}都指单天线端口预编码，虽然用发送天线为1。
码字用于区别空间复用流；层用于重排码字数据；天线端口决定预编码天线映射。
码字数 层数 天线端口数
n 注：
用方程式与未知数概念解释层与天线端口大小关系概念：
假设映射到两层，且两层数据通过预编码映射到4个天线端口上，则

其中，映射到两层上数据为Q1,Q0，而左边为预编码矩阵。相称于未知数有2个，而方程数有4个，这是保证UE能解出两个未知数条件。因而，层数 天线端口数；
且UE侧要将两未知数解出来，则接受天线数必然要不不大于等于流数，即

可将信道衰落矩阵与预编码矩阵看做是一种综合矩阵，则

要使预编码后且通过信道后有解，要能解出两个未知数，即此处两个流，则接受天线数必然要不不大于等于2
1.3.4 下行物理信号与信道
物理信号
Ø 参照信号 RS，即导频信号
Ø 同步信号 PSS和SSS
相应一系列物理层使用RE，但是不传递任何来自高层信息。
物理信道
Ø 物理多播信道 PMCH
Ø 物理下行共享信道 PDSCH
Ø 物理广播信道 PBCH
Ø 物理下行控制信道 PDCCH
Ø 物理控制格式批示信道 PCFICH
Ø 物理HARQ批示信道 PHICH

图 12 下行物理信号与信道
1.3.4.1 下行参照信号DL RS
分为三类：
Ø 社区专用参照信号，与非MBSFN传播关联，支持p=1、2和4个天线端口，即{0}，{0,1}，{0,1,2,3}；
Ø MBSFN参照信号，与MBSFN传播关于，在天线端口p=4上传播；
Ø 终端UE专用参照信号，在天线端口p=5上传播。
1.3.4.1.1.1 社区专用参照信号，与非MBSFN传播关联
信号构造
参照信号序列 定义为

其中 是一种无线帧中时隙序号，且是一种时隙中OFDM 符号序号。伪随机序列定义为长度为 31 Gold 序列。长度为输出序列，其中，定义为：

其中，且第一种 m 序列被初始化为 。第二个 m 序列初始化表达为，其中

为时隙序号，各时隙上导频序列依照时隙变化。
传播
Ø 仅在支持非MBSFN传播社区中所有下行子帧中传播;
Ø 在MBSFN传播子帧中，仅前2个OFDM符号用于传播社区专用参照信号；
Ø 仅合用于子载波间隔状况；
Ø 天线端口使用状况：{0}，{0,1}，{0,1,2,3}

图 13下行参照信号映射（常规CP )

图 14下行参照信号映射（扩展CP )
一种子帧内，天线口{0,1}发8个导频符号；而天线口{2，3}发4个导频符号。且各个天线口为导频预留资源位置是同样，对于天线端口2和3，映射后剩余资源单元，合同中规定要保存且承载内容为0.
注：1. 第1、第2导频在频域上交错放置，密度均为6个子载波，信道预计和RS开销间折中；
2. 在一种社区内，多天线之间重要采用FDM（频分复用）方式正交导频；
3. 在不同社区之间，正交导频在码域实现（CDM），即不同。
4. 单天线（p=0）发送状况下，控制区域需预留天线（p=1）RS位置，由于REG本来即以6个RE为单位，即4个数据RE；而数据区域则不需预留，数据分派时只需跳过天线0RS位置即可。
1.3.4.1.1.2 MBSFN参照信号，与MBSFN传播关于
信号构造
MBSFN参照信号序列定义为：

其中， 是一种无线帧中时隙序号， 是这个时隙中OFDM 符号序号。伪随机序列 定义见7.2节。伪随机序列发生器在每个OFDM符号开始采用
进行初始化。
序列定义与社区专用参照信号一致，仅随机序列初始值不同样。
传播
Ø 只在分派给MBSFN传播子帧中传播，且参加MBSFN合并各种社区采用相似参照信号；
Ø 天线端口使用状况：{4}；
Ø 仅仅定义了采用扩展 CP 状况下MBSFN 参照信号

图 15 下行MBSFN参照信号时频分布（扩展CP，频率间隔15kHz）

图 16 下行MBSFN参照信号时频分布（扩展CP，频率间隔7.5kHz）
MBSFN：
Ø 互相同步各种社区共同发送MBMS信号，然后在空中自然形成多社区信号合并，这种合并由于发生在同一种频率上，因而又称为单频网合并MBSFN；
Ø 接受端无需增长任何额外复杂度，按照接受单播信号办法接受即可；
Ø 但此时各种社区eNode B发送信号均被看做有用信号，这种状况下CP需要覆盖各种社区信号时延扩展，需要更长CP（扩展CP或是超长扩展CP）。
1.3.4.1.1.3 终端UE专用参照信号
信号构造
UE专用参照信号序列 定义为：

其中表达PDSCH传播相应资源块传播带宽（资源块个数）。伪随机序列 由7.2节给出。伪随机序列在每个子帧开始采用 进行初始化，其中 相应PDSCH传播RNTI值，例如C-RNTI、SPS C-RNTI等。
Ø UE ID根序列，是长度为31Gold序列；
Ø 在UE ID根信号基本上，由UE专用RNTI信号，社区ID，OFDM符号序号和时隙号决定。
RNTI信号：调度信息批示信号。
在LTE中上下行资源调度信息（MCS，Resource allocation等等信息）都在PDCCH上发，因此要在PDCCH上区别究竟这个调度信息是关于PCH，BCH，还是DL-SCH或者UL-SCH,就需要这些RNTI来批示。普通来讲，这些RNTI都隐含在PDCCHCRC校验位里，即PDCCH做完16位CRCAttach后来，就把这些校验位同RNTI进行异或运算。那UE收PDCCH时就把RNTI和CRC进行demask，解出来这个PDCCH究竟是给PCH，BCH还是其她。因此P-RNTI，相应PCH；SI-RNTI,相应BCH，C-RNTI相应DL-SCH和UL-SCH。

功能：
Ø 用于支持单天线端口PDSCH传播，做信道预计用；普通适应于TDD系统，采用BF发射；
Ø 可在天线端口{5,7,8}上传播，其中端口{7,8}是R9中新定义；
Ø Port 5：支持R8 UEPDSCH单流BF;
Ø Port 7或Port 8，Port 7和Port 8：支持R9 UEPDSCH单流BF，或者双流BF；
Ø 高层会告知终端与否有终端专用参照信号，以及与否是一种有效相位参照。如果高层告知了，则UE可以忽视任何在天线端口2和3上传播；
Ø 终端专用参照信号仅仅在PDSCH相应资源库中传播。

图 17下行UE专用参照信号时频分布（常规CP）

图 18下行UE专用参照信号时频分布（扩展CP）
1.3.4.2 同步信号PSS和SSS
1. 主同步信号 PSS
由频域Zadoff-Chu序列按照下式产生，长度为62位，即：

其中Zadoff-Chu根序列序号由下给出。
表 9 主同步信号根序号.
1.
2. 根序号
3. 0
4. 25
5. 1
6. 29
7. 2
8. 34
2. 辅同步信号SSS
用于辅同步信号序列是由两个长度为 31 二进制序列交织级联产生。级联序列使用扰码序列进行加扰，扰码序列由主同步信号给出。
两个长度为 31序列组合按照下式定义了子帧0和子帧 5 （即前半帧与后半帧）之间不同辅同步信号，即：

其中。
S序列
两个序列和按照下式定义为m序列两个不同循环移位，即：

其中，，定义为：

且初始条件为。
序号m
序号和由物理层社区 ID 组按照下式得到，即：

扰码序列c
两个扰码序列和取决于主同步信号，且按照下式定义为m序列两个不同循环移位，即：

其中 是物理层社区 ID 组 内物理层社区 ID，且，,定义为：

且初始条件为。
扰码序列z
扰码序列和按照下式定义为m序列循环移位，即：

其中和由表 6.11.2.1-1获得 ，且，，定义为：

且初始条件为。
3. 资源映射
时域：

图19 主辅同步信号在FDD帧位置

图20 主辅同步信号在TDD帧位置
资源映射：
Type1 FDD 时域：
主同步信号和辅同步信号，映射到相似天线口，并且只在每个无线帧时隙0和时隙10中最后一种OFDM符号RE上传播；
Type 2 TDD 时域：
主同步信号在DwPTS第3个OFDM符号中传播。
辅同步信号在slot0和slot11最后一种OFDM符号中传播。
FDD&TDD 频域：
序列 将按照下式映射到资源粒子上，即：

注：
Ø 一方面，上述PSS和SSS位置差别，正好可以用来辨认系统是TDD还是FDD；
Ø 关于用SSS检测CP：
在确认PSS状况下，可以计算出两种CP状况下SSS理论位置，则可以做个SSS自有关检测，确认两个理论位置上SSS序列哪个才是真正SSS，则也就懂得了CP是normal还是extend了
Ø 此外，UpPTS可以用来专门放置物理随机接入信道PRACH，这是TDD LTE特有一种“短RACH”构造（只有1-2个符号长），相对而言，FDDPRACH不短于1ms。短RACH是一种对半径较小社区优化，可以在不占用正常时隙状况下，运用很少资源承载PRACH信道；
Ø TDD下完全可以在常规子帧中采用1ms以上PRACH信道，与FDD同样支持大半径社区能力。
频域：
中间1.08MHz （6RBs）；

图21 主辅同步信号映射
Ø 主辅同步信号在频域6RB中，只占62个子载波，剩余10个子载波资源被预留且不用于主辅同步信号传播。

一共504个物理层社区ID。这些社区ID被分为168个ID组，每个组包括3个组内ID。
一种物理层社区 ID：

（范畴是0 ～ 167）表达物理层社区 ID 组编号；（由SSS信号检测得到）
（范畴是0 ～ 2）表达物理层社区 ID 组中物理层社区 ID编号。（由PSS信号检测得到）
1.3.4.3 物理广播信道 PBCH
广播信息分为两块：
Master Information Block（MIB），包括了非常少系统参数，并且发送频率非常频繁，承载在PBCH上；
System Information Blocks (SIBs)，这些信息复用到一块，在物理层使用下行共享信道发送。
基本序列
比特块，其中是物理广播信道上传播比特数目，对于常规 CP ，其数目为1920；对于扩展 CP ，其数目为1728。

图 22 传播层-物理层信号解决过程
功能：
Ø 系统带宽；系统帧序列；天线信息（隐藏在CRC校验位上）;
Ø 对可靠性规定最高，其支持物理功能至少。采用可靠调制（QPSK），编码和多天线分集发送；
Ø 物理层配备完全是静态，不需要支持任何自适应功能。

保证可靠性接受：
Ø PBCH在40ms里面重复4次，速率匹配时产生了用于4个无线帧PBCH编码块，然后统一加扰调制。但是4段编码块所用扰码段不同，即采用不同扰码，实现干扰随机化；
Ø 每一次都是自解码，也可以合并解码，因而在40ms里面都丢失也许性比较低。

层映射和预编码
单天线端口和传播分集模式；用于cell-specific参照信号天线端口数目。
资源粒子映射
每一种天线端口相应复值符号块在每个满足无线帧开始，采用4 个持续无线帧进行传播，并且将从开始依序映射到资源粒子上。向没有用于传播参照信号资源粒子上映射，按照每一种维度增序进行，优先考虑维度，然后是子帧0时隙1中维度，最后是无线帧序号。资源粒子序号由下式给出：

其中，用于参照信号传播资源粒子排除在外。在映射时假设天线端口 0 ～3 上cell-specific参照信号都存在，而不论实际配备。在映射操作中假设被预留给参照信号，而事实上并没有用于传播参照信号资源粒子，UE会假设这些资源粒子不可
