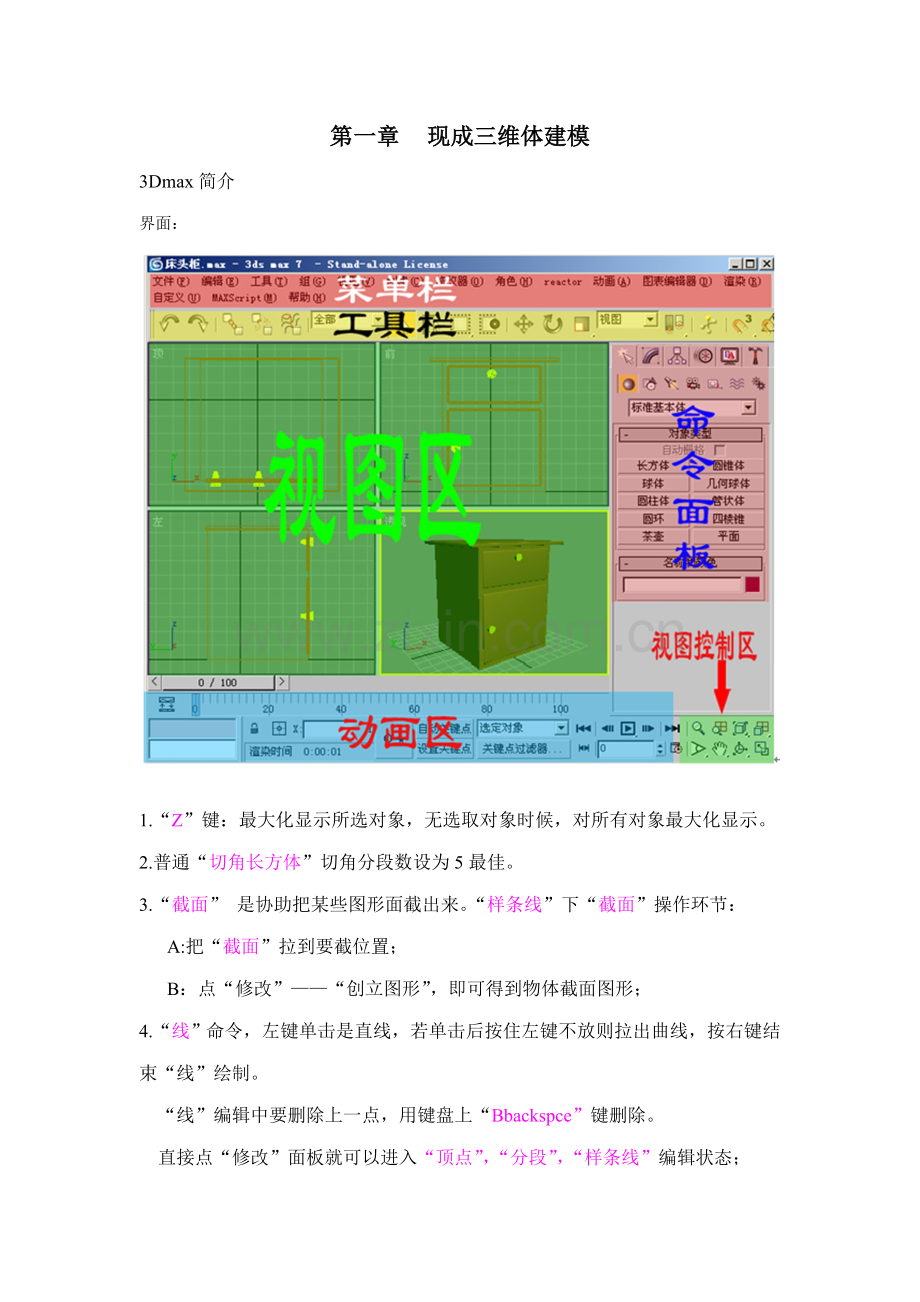

第一章 现成三维体建模
3Dmax简介
界面：
1.“Z”键：最大化显示所选对象，无选取对象时候，对所有对象最大化显示。
2.普通“切角长方体”切角分段数设为5最佳。
3.“截面” 是协助把某些图形面截出来。“样条线”下“截面”操作环节：
A:把“截面”拉到要截位置；
B：点“修改”——“创立图形”，即可得到物体截面图形；
4.“线”命令，左键单击是直线，若单击后按住左键不放则拉出曲线，按右键结束“线”绘制。
“线”编辑中要删除上一点，用键盘上“Bbackspce”键删除。
直接点“修改”面板就可以进入“顶点”，“分段”，“样条线”编辑状态；

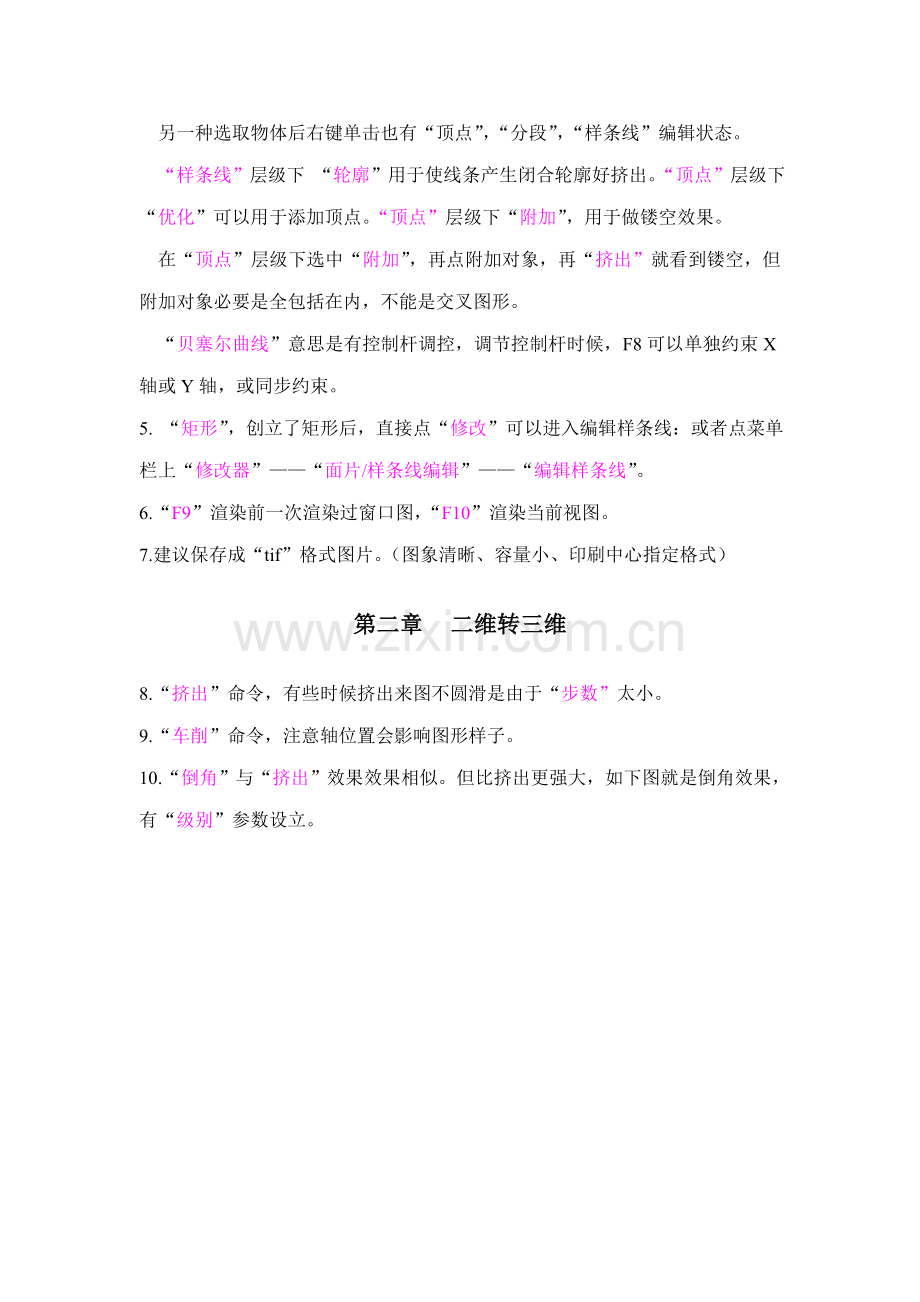

另一种选取物体后右键单击也有“顶点”，“分段”，“样条线”编辑状态。
“样条线”层级下 “轮廓”用于使线条产生闭合轮廓好挤出。“顶点”层级下“优化”可以用于添加顶点。“顶点”层级下“附加”，用于做镂空效果。
在“顶点”层级下选中“附加”，再点附加对象，再“挤出”就看到镂空，但附加对象必要是全包括在内，不能是交叉图形。
“贝塞尔曲线”意思是有控制杆调控，调节控制杆时候，F8可以单独约束X轴或Y轴，或同步约束。
5. “矩形”，创立了矩形后，直接点“修改”可以进入编辑样条线：或者点菜单栏上“修改器”——“面片/样条线编辑”——“编辑样条线”。
6.“F9”渲染前一次渲染过窗口图，“F10”渲染当前视图。
7.建议保存成“tif”格式图片。（图象清晰、容量小、印刷中心指定格式）
第二章 二维转三维
8.“挤出”命令，有些时候挤出来图不圆滑是由于“步数”太小。
9.“车削”命令，注意轴位置会影响图形样子。
10.“倒角”与“挤出”效果效果相似。但比挤出更强大，如下图就是倒角效果，有“级别”参数设立。
11“倒角剖面修改器”类似放样操作。得有一种途径作为剖面造型。
12.“可渲染样条线”可以直接把线不通过挤出等命令而直接渲染到图上。
“圆角”命令
第三章布尔运算和放样
13.“布尔”运算，“创立”面板——“复合对象”——“布尔”。多次布尔运算若是分步做容易出错，此时需要把需要减去某些“附加”为一种整体，
Box1 box2 box3 需要附加在一起：
选“box1”转化为“可编辑网格”，点“附加”，点box2，box3，点“附加”（完毕附加）
14、放样：
（1）操作环节：
（2）“放样修改”：
除了图中办法，也可在已经得到放样图形点“修改”面板——蒙皮参数——图形步数，同理途径步数也可修改，当已经把本来图形和途径删掉后，也可进行修改。
选取“放样得到图形”——“修改”——点“loft”前“+”看到“图形”“途径”，选取其中一种，然后在视图中框选，就会看到在列表中有了对象名称。
（3）“放样变形”：
“修改”面板下有个“+变形”命令，如图：
（4）多截面放样：先进行一次放样，再选取“途径参数”设立参数后选取“获取图形”从而进行二次放样。
（5）放样“loft”下 “蒙皮参数”下“翻转法线”是调节物体正反面。
放样图形居中、居左、居右，是在“修改”下“+loft”下“图形”子菜单下。
第五章 修改模型
15.“编辑网格”
五角星中考虑“顶点”下“塌陷”使用。
“网格平滑”
“修改器”—“细分曲面”—“网格平滑”—“迭代次数”
16壳shell
“修改器”—“参数变化器”—“壳”； 注意其下“倒角边”前提规定有倒角轮廓线。
“ F4”可显示物体分段数。
四、阵列工具
楼梯台阶高150mm宽270-300mm长1500mm
坐标改为世界坐标
旋转阵列中，若是要把2个物体一体做阵列，则需要把物体成组，另一方面看旋转时候中心，轴不对，则点击“”（层次）下“仅影响轴”把位置调好，再次取消点击。
第六章 修改模型二
16.
一“FFD修改”
若物体分段数为1，则不能产生控制效果。
“修改器”——“自由形式变形器”——FFD…
“FFD长方体”——还可以设立控制点数。
迅速贴图——打开一张图，直接拖到3D中三维物体上。
“缩放”运用，可以结合诸多环节运用，点缩放，面缩放等。
二锥化Taper
锥化上下限就是调节锥化位置。
三、扭曲Twist
四、晶格
参数化变形器——晶格
五、噪波Noise
噪波可以用来做波浪等效果。
六、弯曲
第七章 多边形建模
eg：电视机 Z（高）700mm X（宽）1000mm Y（长）50mm
A． 建立相应尺寸长方体（注意分段数）
B． 转为“编辑多边形”
C． 用到“插入、挤出、轮廓、倒角”顺序
D． 将屏幕与集体分离出来
5、插入：把面缩小再生成一种面
6、分离：把子对象分离成为一种独立对象
7、切割：把一种面切成各种面
8、把两个面合并：按“backspace”，删除一条边
9、桥：把两个顶点焊接在一起（前提是相对两个面要删除）
注意：忽视背面勾选可以避免选中不要面
第八章 多边形建模
“G”去掉网格
“网格编辑”—“编辑网格”—“多边形级别”删除影响你看见内部面，但事实上不影响内部往外原状态（不能从内往外看）
泛光灯
摄像机—“目的” 摄像机镜头43是人正常视角范畴，不能不大于30
“H”选取快捷键
3D中墙体厚度是用“闭合线”“轮廓”出来。
复杂墙体建立，得先“附加”为一种整体，才干“修剪”，修剪哪根剪哪根，此后在“顶点”层级下“焊接”，“阈焊接值”10mm。
第九章 多边形建模
“修改器”“UV坐标”“UVW贴图”可以解决有些不能渲染出来贴图。
要修改“环境贴图”，需要把环境贴图复制到材质球里进行修改。
环节：先将物体转化为“编辑网格”—“多边形”—选取物体中多边形—在属性面板下“材质”中“设立ID”。 “编辑”下面有“反选”命令。
这环节是对同一种对象不同部位进行单独材质贴图进行分组。
进入“多维/子对象”环节：从点进去。
相应材质球
这个“吸管”，是在没有材质球状况下把材质球找回来。点一种空材质球，再用吸管吸取场景中物体材质。
第十一章 光能传递
普通泛光灯不能解决灯光问题时，用“光度学”解决某些物体背面没有反射光，
1． 光度学是真实光；
2. 自由点光源；
3. 光能传递；
4.
5. 编辑完相应参数后点“设立”，此项打“√”；之后回到“设立”这一页面点击“开始”。此时渲染出来图片灯光颜色不够抱负，要解决颜色“溢出”问题。
注意亮度对比度调节哦。
6.在材质球面板下
“颜色溢出比例”20——80抱负，用“30”吧。值越大灯光越暖。
“反射比例”是指物体反射回来光比例，50——80
7.把每个材质球都修改溢出比例后，又进入光能传递中，点击所有重置再点“开始”重算一遍光能传递
“目的点光源”修改面板下，选取web
在调节web参数，点击web文献“无”，进行光域网设立。
新加了一组光最后渲染前都要记得光能传递一下哦。
灯光阴影
在灯光修改面板下启用阴影。如若是有玻璃材质物体用光线跟踪阴影。有些物体阴影是咱们不需要，用“排除”有下图左半边是点击“排除”后得到。
“线光源”长度不适当超过4米，适当1到2米。
Ps中记得用“滤镜”锐化。
Ps中，在1图中选取要被替代区域，在2素材中选取要替入区域，“编辑”——“拷贝”，再回到1中“编辑”——“粘贴入”就会不同样发现哦。
从cad导入到3D中图，记得要把两边单位统一，导入时候焊接阈值10mm
