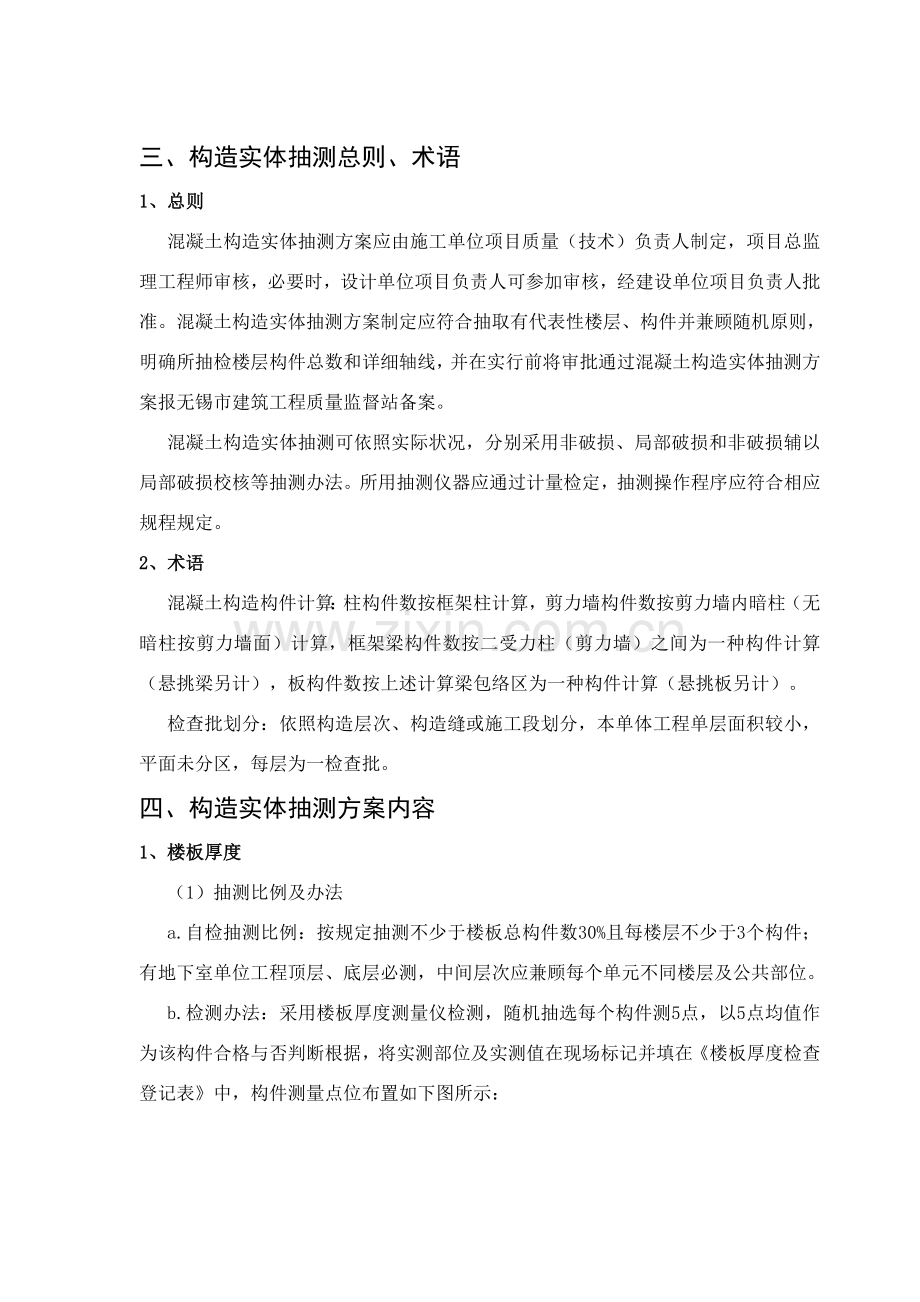

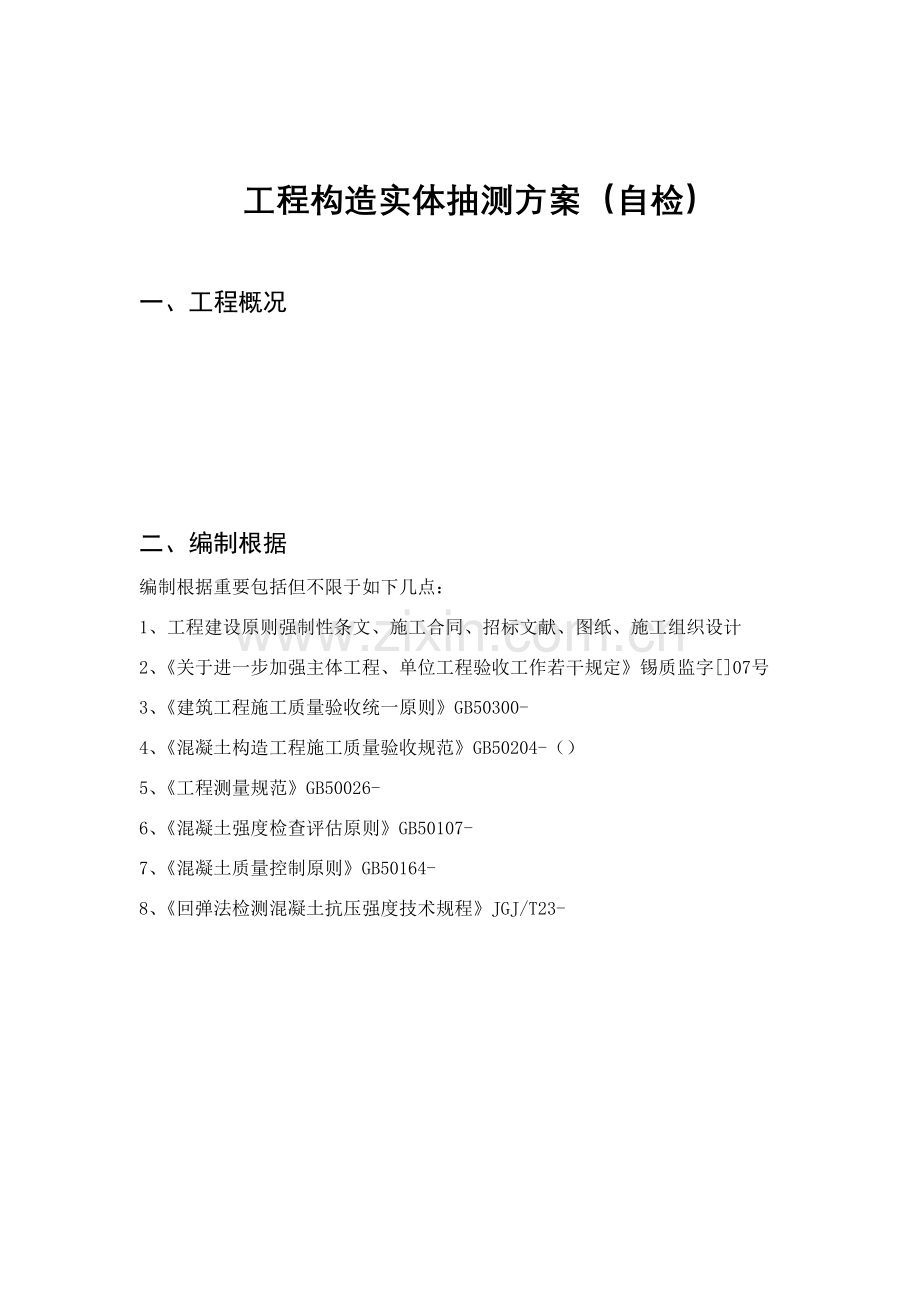

工程构造实体抽测方案（自检）一、工程概况二、编制根据编制根据重要包括但不限于如下几点：1、工程建设原则强制性条文、施工合同、招标文献、图纸、施工组织设计2、关于进一步加强主体工程、单位工程验收工作若干规定锡质监字07号3、建筑工程施工质量验收统一原则GB50300-4、混凝土构造工程施工质量验收规范GB50204-（）5、工程测量规范GB50026-6、混凝土强度检查评估原则GB50107-7、混凝土质量控制原则GB50164-8、回弹法检测混凝土抗压强度技术规程JGJ/T23-三、构造实体抽测总则、术语1、总则混凝土构造实体抽测方案应由施工单位项目质量（技术）负责人制定，项目总监理工程师审核，必要时，设计单位项目负责人可参加审核，经建设单位项目负责人批准。混凝土构造实体抽测方案制定应符合抽取有代表性楼层、构件并兼顾随机原则，明确所抽检楼层构件总数和详细轴线，并在实行前将审批通过混凝土构造实体抽测方案报无锡市建筑工程质量监督站备案。混凝土构造实体抽测可依照实际状况，分别采用非破损、局部破损和非破损辅以局部破损校核等抽测办法。所用抽测仪器应通过计量检定，抽测操作程序应符合相应规程规定。2、术语混凝土构造构件计算：柱构件数按框架柱计算，剪力墙构件数按剪力墙内暗柱（无暗柱按剪力墙面）计算，框架梁构件数按二受力柱（剪力墙）之间为一种构件计算（悬挑梁另计），板构件数按上述计算梁包络区为一种构件计算（悬挑板另计）。检查批划分：依照构造层次、构造缝或施工段划分，本单体工程单层面积较小，平面未分区，每层为一检查批。四、构造实体抽测方案内容1、楼板厚度（1）抽测比例及办法a.自检抽测比例：按规定抽测不少于楼板总构件数30%且每楼层不少于3个构件；有地下室单位工程顶层、底层必测，中间层次应兼顾每个单元不同楼层及公共部位。b.检测办法：采用楼板厚度测量仪检测，随机抽选每个构件测5点，以5点均值作为该构件合格与否判断根据，将实测部位及实测值在现场标记并填在楼板厚度检查登记表中，构件测量点位布置如下图所示：板构件测点布置图（2）抽测成果鉴定现浇楼板厚度检查精准到1mm。现浇楼板厚度容许偏差为+8mm，-5mm。现浇楼板厚度合格点率为80%及以上可判为合格。（3）抽测成果解决原则a.板构件经抽测不符合规范规定，板厚均为偏厚，经设计复核，明确可满足构造安全和使用功能规定，不需解决；b. 板构件经抽测不符合规范规定，经设计复核，明确可满足构造安全和使用功能规定，不需解决，该单体工程应作扩大抽测，扩大抽测应重新随机选点，包括已抽测代表部位及楼层，抽测数量不应少于楼板总构件数20%；c. 板构件经抽测不符合规范规定，且经设计复核需作相应解决，除对不合格构件按设计承认方案实行解决外，同步该单体工程应作扩大抽测，扩大抽测应在尚未检测构件中随机选点，抽测数量不应少于楼板总构件数20%。（4）抽测详细部位楼板总构件数263个，自检抽测84个构件，详细构造部位如下：序号抽测构件及部位设计值容许偏差(mm)楼层或户号楼板位置(mm)1一层23交BC180+8,-52一层34交DE180+8,-53一层45交DE180+8,-54一层56交DE180+8,-55一层78交CD250+8,-56一层78交BC250+8,-57一层89交BC250+8,-58一层910交DE250+8,-59二层23交DE120+8,-510二层23交CD120+8,-511二层23交BC120+8,-512三层23交DE120+8,-513三层23交CD120+8,-514三层23交BC120+8,-515四层89交CD120+8,-516四层78交DE120+8,-517四层78交CD120+8,-518四层78交BC120+8,-519四层23交CD120+8,-520四层23交BC120+8,-521四层23交DE120+8,-522五层89交CD120+8,-523五层78交DE120+8,-524五层78交CD120+8,-525五层78交BC120+8,-526五层23交CD120+8,-527五层23交BC120+8,-528五层23交DE120+8,-529六层89交CD120+8,-530六层78交DE120+8,-531六层78交CD120+8,-532六层78交BC120+8,-533六层23交CD120+8,-534六层23交BC120+8,-535六层23交DE120+8,-536七层89交CD120+8,-537七层78交DE120+8,-538七层78交CD120+8,-539七层78交BC120+8,-540七层23交CD120+8,-541七层23交BC120+8,-542七层23交DE120+8,-543八层89交CD120+8,-544八层78交DE120+8,-545八层78交CD120+8,-546八层78交BC120+8,-547八层23交CD120+8,-548八层23交BC120+8,-549八层23交DE120+8,-550九层89交CD120+8,-551九层78交DE120+8,-552九层78交CD120+8,-553九层78交BC120+8,-554九层23交ED120+8,-555九层23交DC120+8,-556九层23交BC120+8,-557十层89交CD120+8,-558十层78交DE120+8,-559十层78交CD120+8,-560十层78交BC120+8,-561十层23交ED120+8,-562十层23交DC120+8,-563十层23交BC120+8,-564十一层89交CD120+8,-565十一层78交DE120+8,-566十一层78交CD120+8,-567十一层78交BC120+8,-568十一层23交CD120+8,-569十一层23交BC120+8,-570十一层23交DE120+8,-571十二层89交CD120+8,-572十二层78交DE120+8,-573十二层78交CD120+8,-574十二层78交BC120+8,-575十二层23交CD120+8,-576十二层23交BC120+8,-577十二层23交DE120+8,-578屋面层89交CD250+8,-579屋面层78交DE250+8,-580屋面层78交CD250+8,-581屋面层78交BC250+8,-582屋面层23交CD250+8,-583屋面层23交BC250+8,-584屋面层23交DE250+8,-52、钢筋保护层厚度（1）抽测比例及办法a.自检抽测比例：各单体工程对梁类、板类构件纵向受力钢筋保护层厚度应分别进行抽测，依照构造构件重要性每层抽测不少于6个构件，梁、板各3个构件；当有悬挑构件时，抽取构件中悬挑梁类、板类构件所占比例均不适当不大于50%。柱（剪力墙板）构件钢筋保护层厚度不抽测。b.检测办法：暂定为采用钢筋扫描仪非破损法抽测钢筋保护层厚度，将实测部位及实测值在现场标记。（2）抽测成果鉴定钢筋保护层厚度检查检查误差不应不不大于1mm。钢筋保护层厚度抽测时，纵向受力钢筋保护层厚度容许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm。每次抽样抽测成果中不合格点最大偏差均不应不不大于上述规定容许偏差1.5倍。当所有钢筋保护层厚度抽测合格点率为90%及以上时，钢筋保护层厚度检查成果应判为合格；当所有钢筋保护层厚度抽测合格点率不大于90%但不不大于80%，可再抽取相似数量构件进行抽测，当两次抽取总和计算合格点率为90%及以上时，钢筋保护层厚度抽测成果仍应判为合格。 （3）抽测成果解决原则a.梁或板构件经抽测不符合规范规定，且存在下列状况之一，除对不合格构件按设计承认方案实行解决外，同步该单体工程所有未抽检楼层同类构件均应抽检，每一层抽检数量不应少于所抽检楼层同类构件总数2且不少于3个：经设计复核需作相应解决； 所抽检构件合格点率不大于60%；超过容许偏差1.5倍不合格点占所抽检构件测点25%以上。b.不存在上述三种状况，经设计复核不需作相应解决，必要由设计明确可满足构造安全和使用功能规定；c.梁构件钢筋保护层厚度未经抽测合格，不得砌筑梁底墙体。（4）抽测详细部位本工程每层抽测6个构件，梁、板各3个构件，自检抽测78个构件，详细构造部位如下：序号抽测构件及部位设计值(mm)容许 偏差(mm)楼层构件类型轴线部位1一层梁3轴交CD轴20+10,-72一层梁9轴交CD轴20+10,-73一层梁1112轴交D轴20+10,-74一层板34轴交CD轴15+8,-55一层板67轴交CD轴15+8,-56一层板1011轴交DE轴15+8,-57二层梁23轴交C轴20+10,-78二层梁7轴交E1/E轴20+10,-79二层梁5轴交E1/E轴20+10,-710二层板23轴交BC轴15+8,-511二层板45轴交DE轴15+8,-512二层板67轴交CD轴15+8,-513三层梁3轴交CD轴20+10,-714三层梁3轴交E1/E轴20+10,-715三层梁23轴交C轴20+10,-716三层板34轴交CD轴15+8,-517三层板56轴交BC轴15+8,-518三层板78轴交DE轴15+8,-519四层梁3轴交E1/E轴20+10,-720四层梁7轴交1/AB轴20+10,-721四层梁34轴交D轴20+10,-722四层板34轴交CD轴15+8,-523四层板56轴交BC轴15+8,-524四层板78轴交CD轴15+8,-525五层梁7轴交E1/E轴20+10,-726五层梁8轴交DE轴20+10,-727五层梁34轴交C轴20+10,-728五层板34轴交CD轴15+8,-529五层板56轴交DE轴15+8,-530五层板78轴交BC轴15+8,-531六层梁3轴交E1/E轴20+10,-732六层梁7轴交1/AB轴20+10,-733六层梁34轴交D轴20+10,-734六层板67轴交CD轴15+8,-535六层板78轴交DE轴15+8,-536六层板34轴交BC轴15+8,-537七层梁23轴交C轴20+10,-738七层梁3轴交1/AB轴20+10,-739七层梁5轴交E1/E轴20+10,-740七层板78轴交CD轴15+8,-541七层板67轴交DE轴15+8,-542七层板45轴交DE轴15+8,-543八层梁3轴交1/AB轴20+10,-744八层梁4轴交1/AB轴20+10,-745八层梁34轴交D轴20+10,-746八层板34轴交CD轴15+8,-547八层板56轴交BC轴15+8,-548八层板78轴交CD轴15+8,-549九层梁7轴交E1/E轴20+10,-750九层梁5轴交1/AB轴20+10,-751九层梁34轴交C轴20+10,-752九层板34轴交CD轴15+8,-553九层板56轴交DE轴15+8,-554九层板78轴交CD轴15+8,-555十层梁3轴交E1/E轴20+10,-756十层梁7轴交CD轴20+10,-757十层梁8轴交CD轴20+10,-758十层板78轴交CD轴15+8,-559十层板67轴交CD轴15+8,-560十层板34轴交BC轴15+8,-561十一层梁23轴交C轴20+10,-762十一层梁7轴交CD轴20+10,-763十一层梁5轴交E1/E轴20+10,-764十一层板23轴交BC轴15+8,-565十一层板45轴交DE轴15+8,-566十一层板67轴交CD轴15+8,-567十二层梁3轴交E1/E轴20+10,-768十二层梁4轴交BC轴20+10,-769十二层梁34轴交D轴20+10,-770十二层板34轴交CD轴15+8,-571十二层板56轴交BC轴15+8,-572十二层板78轴交CD轴15+8,-573屋面梁23轴交C轴20+10,-774屋面梁5轴交E1/E轴20+10,-775屋面梁34轴交C轴20+10,-776屋面板34轴交CD轴15+8,-577屋面板56轴交DE轴15+8,-578屋面板67轴交CD轴15+8,-53、楼面标高（1）抽测比例及办法a.自检抽测比例：按单体工程每200m2检查1处，同一楼层不同板面标高应兼顾。b.检测办法：使用水准仪及塔尺引测都市永久水准点测量，实测楼板构件中心部位，并将实测部位及实测值在现场标记。（2）抽测成果鉴定楼面标高测量精准到1mm。楼面标高容许偏差为10mm，全高容许偏差为30mm。楼面标高合格点率为80%及以上可判为合格。（4）抽测详细部位每200m2一处全数检查，本工程约24746m2，扣除坡道及楼梯部位不测，共测176点，测区以各层约200m2面积划分，局部板面标高减少处按不同标高划分测区，以各测区近几何中心为测点测量并记录测量数据，各层测区平面编号见附图一至附图五：楼面标高检查登记表附图。4、重要砼构件强度（1）抽测比例及办法a.自检抽测比例：每一检查批抽测梁、柱（墙板）两类构件各1个构件。b.检测办法：本工程重要采用回弹办法测定砼构件强度，测定回弹值仪器采用示值系统为指针直读式混凝土回弹仪，将实测部位及实测值在现场标记。（2）抽测成果鉴定构件强度实测值达到设计强度级别时，可鉴定构件混凝土强度满足设计规定。（3）抽测成果解决原则a.预拌混凝土经回弹法抽测混凝土强度推定（参照）值未达到设计规定，其强度值与设计强度相差在一种强度级别范畴内，且平均值达到设计强度规定，经设计核算并确承认满足构造安全、不需解决，可以不进行扩大抽测。除此以外，则应对该抽检层（地下室工程按施工检查批）同类构件进行扩大抽测（涉及已抽测构件在内）；b.预拌混凝土经回弹法抽测碳化深度值不不大于2.0mm，但混凝土强度换算值达到设计强度规定，可不再进行钻取芯样修正；c.经扩大抽测后经设计复核需作相应解决或构件强度推定值与设计强度相差超过一种强度级别范畴，则该单体工程同一混凝土强度级别所有楼层同类构件均应抽测（柱构件按不少于所抽检楼层构件总数5%且不少于3个、梁构件按不少于所抽检楼层梁构件总数3%且不少于3个）。（4）抽测详细部位本工程按楼层划分检查批，每一检查批抽测梁、柱（墙板）两类构件各1个构件，自检共抽测62个构件，详细构造部位如下：序号抽测构件部位设计值楼层构件类型轴线部位（MPa）1负一层柱C轴交3轴C352负一层墙板CD轴交4轴C353一层梁B轴交45轴C354负一层柱D轴交9轴C355一层梁C轴交89轴C356负一层柱C轴交11轴C357负一层柱B轴交12轴C358一层梁B轴交1213轴C359负一层墙板BC轴交14轴C3510一层柱C轴交8轴C3511一层柱5轴交E轴C3512二层梁3轴交DE轴C3513一层墙板56轴交C轴C3514一层柱6轴交B轴C3515二层柱6轴交E轴C3516二层柱5轴交B轴C3517二层柱4轴交E轴C3518二层墙板4轴交CD轴C3519三层梁3轴交CD轴C3520三层柱8轴交D轴C3521三层柱7轴交C轴C3522四层梁5轴交DE轴C3523三层柱3轴交B轴C3524三层墙板C轴交56轴C3525四层柱8轴交D轴C3526四层柱7轴交C轴C3527四层墙板6轴交CD轴C3528四层墙板D轴交45轴C3529五层梁3轴交CD轴C3530五层梁5轴交DE轴C3531五层柱8轴交C轴C3532六层梁7轴交BC轴C3533五层墙板56轴交C轴C3534五层柱4轴交B轴C3535五层柱3轴交E轴C3536六层柱8轴交C轴C3537六层柱7轴交D轴C3538六层墙板6轴交CD轴C3539六层柱5轴交B轴C3540七层梁3轴交BD轴C3541七层柱C轴交7轴C3542七层柱5轴交E轴C3543八层梁34轴交E轴C3544七层墙板45轴交D轴C3545八层柱6轴交B轴C3546八层柱6轴交E轴C3547八层墙板56轴交C轴C3548九层梁45轴交E轴C3549九层柱3轴交D轴C3550九层柱7轴交C轴C3551九层墙板45轴交D轴C3552十层梁78轴交C轴C3053十层柱5轴交E轴C3054十层柱8轴交B轴C3055十层墙板D轴交56轴C3056十一层梁8轴交CD轴C3057十一层梁5轴交DE轴C3058十一层梁3轴交CD轴C3059十一层柱7轴交C轴C3060十一层柱3轴交D轴C3061十一层梁78轴交C轴C3062十一层墙板45轴交D轴C305、重要砼构件截面尺寸（1）抽测比例及办法a.自检抽测比例：对梁、柱构件应抽查构件数量10%且不少于3件；对墙板，应按有代表性自然间抽查10%，且不少于3间；对电梯井，应全数检查。b.检测办法：采用5m钢卷尺抽测构件中间部位并将检测部位及实测值在现场标记。（2）抽测成果鉴定截面尺寸测量精准到1mm。截面尺寸容许偏差为+8mm，-5mm。截面尺寸合格点率为80%及以上可判为合格。（3）抽测成果解决原则a. 梁、柱（墙板）构件经抽测不符合规范规定，构件截面均为正偏差超过规范规定，可不需解决；b. 梁、柱（墙板）构件经抽测不符合规范规定，经设计复核，明确可满足构造安全和使用功能规定，不需解决，该单体工程应作扩大抽测，扩大抽测应重新随机选构件，包括已抽测代表部位及楼层，抽测数量不应少于该类构件总数20%；c. 梁、柱（墙板）构件经抽测不符合规范规定，且经设计复核需作相应解决，除对不合格构件按设计承认方案实行解决外，同步该单体工程应作扩大抽测，扩大抽测应在尚未检测构件中随机选构件，抽测数量不应少于该类构件总数20%。（4）抽测详细部位按单体工程梁、柱（墙板）构件每十处检查一处，电梯井全数检测，共检查172处，详细构造部位如下：序号抽测构件及部位设计值(mm)容许 偏差(mm)楼层构件类型轴线部位1负一层柱3轴交B轴900*900+8，-52负一层柱4轴交E轴900*900+8，-53负一层柱5轴交E轴900*900+8，-54负一层柱7轴交B轴1000*2700+8，-55负一层柱9轴交C轴900*900+8，-56负一层柱12轴交B轴600*600+8，-57负一层墙板5轴交CD轴300*2700+8，-58负一层电梯墙56轴交C轴300*6400+8，-59负一层电梯墙56轴交D轴300*3000+8，-510一层梁3轴交CD轴350*750+8，-511一层梁45轴交B轴350*1200+8，-512一层梁5轴交DE轴350*750+8，-513一层梁7轴交CD轴700*950+8，-514一层梁89轴交B轴600*950+8，-515一层梁10轴交BC轴700*950+8，-516一层梁1011轴交C轴600*950+8，-517一层梁12轴交DE轴500*950+8，-518一层梁13轴交BC轴500*950+8，-519一层柱4轴交B轴900*900+8，-520一层柱6轴交E轴900*900+8，-521一层柱7轴交B轴800*2600+8，-522一层柱8轴交C轴900*900+8，-523一层柱9轴交D轴900*900+8，-524一层墙板4轴交CD轴300*4800+8，-525一层电梯墙56轴交C轴300*6400+8，-526一层电梯墙56轴交D轴300*3000+8，-527二层梁3轴交BC轴350*750+8，-528二层梁4轴交BC轴350*750+8，-529二层梁6轴交DE轴350*750+8，-530二层梁67轴交C轴350*750+8，-531二层梁6轴交BC轴350*750+8，-532二层柱3轴交C轴900*900+8，-533二层柱4轴交B轴800*800+8，-534二层柱6轴交E轴800*800+8，-535二层柱7轴交B轴800*2600+8，-536二层电梯墙56轴交C轴200*6400+8，-537二层电梯墙56轴交D轴200*3000+8，-538三层梁3轴交DE轴350*750+8，-539三层梁5轴交BC轴350*750+8，-540三层梁6轴交BC轴350*750+8，-541三层梁56轴交B轴400*800+8，-542三层梁67轴交C轴350*750+8，-543三层梁67轴交D轴350*750+8，-544三层柱3轴交D轴800*800+8，-545三层柱3轴交B轴800*800+8，-546三层柱5轴交E轴800*800+8，-547三层柱7轴交E轴800*2600+8，-548三层柱8轴交C轴800*800+8，-549三层电梯墙56轴交C轴200*6400+8，-550三层电梯墙56轴交D轴200*3000+8，-551四层梁4轴交DE轴350*750+8，-552四层梁45轴交B轴400*800+8，-553四层梁6轴交BC轴350*750+8，-554四层梁7轴交DE轴350*750+8，-555四层梁67轴交C轴350*750+8，-556四层梁8轴交BC轴350*750+8，-557四层梁78轴交D轴350*750+8，-558四层柱8轴交D轴800*800+8，-559四层柱8轴交B轴800*800+8，-560四层柱6轴交E轴800*800+8，-561四层柱5轴交E轴800*2600+8，-562四层柱3轴交C轴800*800+8，-563四层电梯墙56轴交C轴200*6400+8，-564四层电梯墙56轴交D轴200*3000+8，-565五层梁3轴交CD轴350*750+8，-566五层梁45轴交E轴400*800+8，-567五层梁5轴交BC轴350*750+8，-568五层梁6轴交DE轴350*750+8，-569五层梁67轴交C轴350*750+8，-570五层梁7轴交BC轴350*750+8，-571五层梁8轴交DE轴350*750+8，-572五层柱3轴交C轴800*800+8，-573五层柱4轴交E轴800*800+8，-574五层柱5轴交E轴800*800+8，-575五层柱7轴交D轴800*2600+8，-576五层柱8轴交D轴800*800+8，-577五层电梯墙56轴交C轴200*6400+8，-578五层电梯墙56轴交D轴200*3000+8，-579六层梁3轴交DE轴350*750+8，-580六层梁23轴交B轴400*800+8，-581六层梁4轴交BC轴350*750+8，-582六层梁5轴交DE轴350*750+8，-583六层梁67轴交C轴350*750+8，-584六层梁7轴交BC轴350*750+8，-585六层梁78轴交C轴350*750+8，-586六层柱3轴交D轴800*800+8，-587六层柱3轴交B轴800*800+8，-588六层柱5轴交E轴800*800+8，-589六层柱7轴交E轴800*2600+8，-590六层柱8轴交C轴800*800+8，-591六层电梯墙56轴交C轴200*6400+8，-592六层电梯墙56轴交D轴200*3000+8，-593七层梁3轴交DE轴350*750+8，-594七层梁4轴交BC轴350*750+8，-595七层梁5轴交BC轴350*750+8，-596七层梁6轴交DE轴350*750+8，-597七层梁67轴交D轴350*750+8，-598七层梁7轴交BC轴350*750+8，-599七层梁78轴交E轴400*800+8，-5100七层柱3轴交C轴800*800+8，-5101七层柱4轴交B轴800*800+8，-5102七层柱5轴交B轴800*800+8，-5103七层柱7轴交D轴800*800+8，-5104七层柱8轴交E轴800*2600+8，-5105七层电梯墙56轴交C轴200*6400+8，-5106七层电梯墙56轴交D轴200*3000+8，-5107八层梁3轴交DE轴350*750+8，-5108八层梁34轴交B轴400*800+8，-5109八层梁7轴交BC轴350*750+8，-5110八层梁5轴交DE轴350*750+8，-5111八层梁67轴交C轴350*750+8，-5112八层梁6轴交BC轴350*750+8，-5113八层梁8轴交DE轴350*750+8，-5114八层柱3轴交D轴800*800+8，-5115八层柱3轴交B轴800*800+8，-5116八层柱5轴交E轴800*800+8，-5117八层柱7轴交E轴800*2600+8，-5118八层柱8轴交C轴800*800+8，-5119八层电梯墙56轴交C轴200*6400+8，-5120八层电梯墙56轴交D轴200*3000+8，-5121九层梁4轴交DE轴350*750+8，-5122九层梁45轴交B轴400*800+8，-5123九层梁6轴交BC轴350*750+8，-5124九层梁7轴交DE轴350*750+8，-5125九层梁67轴交C轴350*750+8，-5126九层梁8轴交BC轴350*750+8，-5127九层梁78轴交D轴350*750+8，-5128十层柱8轴交D轴800*800+8，
