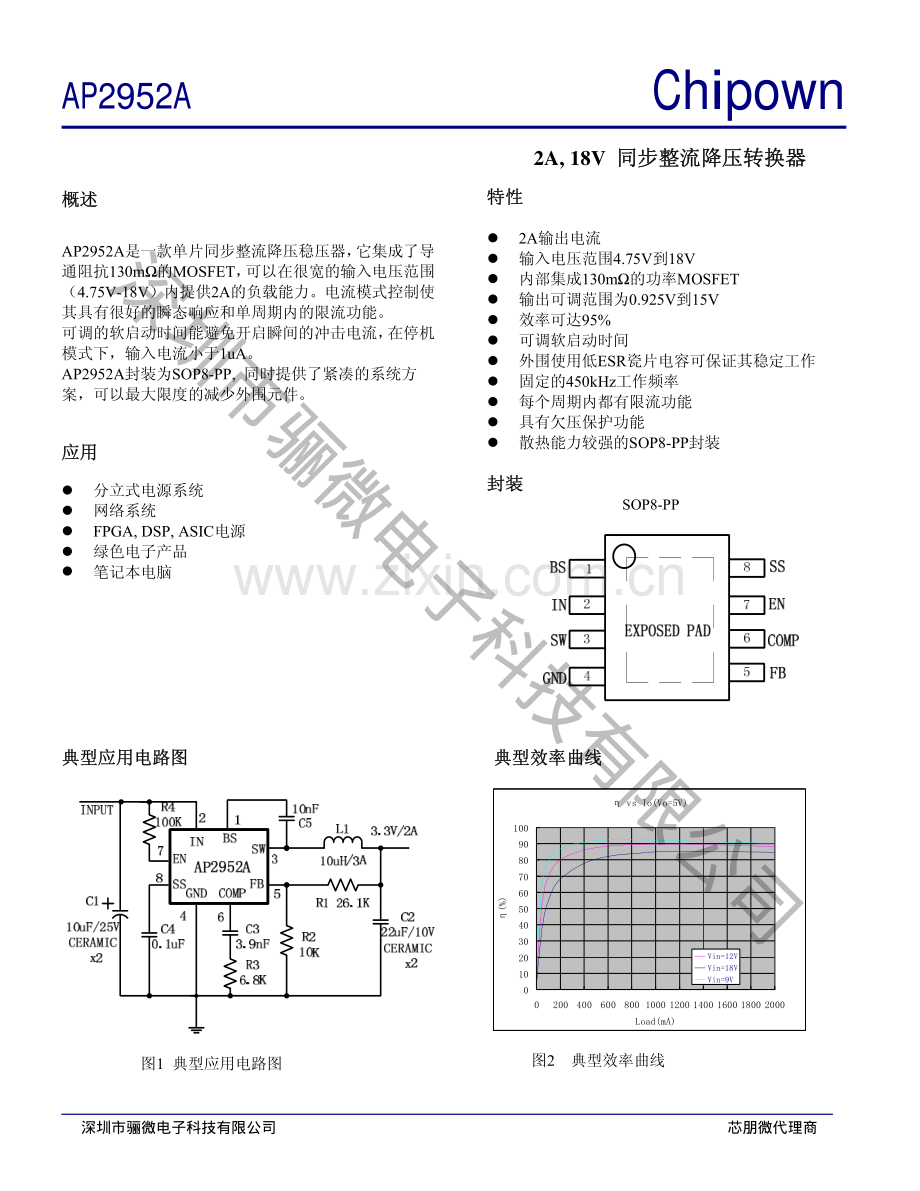

AP2952AChipown 2A,18V 同步整流降压转换器同步整流降压转换器概述概述AP2952A是一款单片同步整流降压稳压器，它集成了导通阻抗130m的MOSFET，可以在很宽的输入电压范围（4.75V-18V）内提供2A的负载能力。电流模式控制使其具有很好的瞬态响应和单周期内的限流功能。可调的软启动时间能避免开启瞬间的冲击电流，在停机模式下，输入电流小于1uA。AP2952A封装为SOP8-PP,同时提供了紧凑的系统方案，可以最大限度的减少外围元件。应用应用?分立式电源系统?网络系统?FPGA,DSP,ASIC电源?绿色电子产品?笔记本电脑特性特性?2A输出电流?输入电压范围4.75V到18V?内部集成130m的功率MOSFET?输出可调范围为0.925V到15V?效率可达95%?可调软启动时间?外围使用低ESR瓷片电容可保证其稳定工作?固定的450kHz工作频率?每个周期内都有限流功能?具有欠压保护功能?散热能力较强的SOP8-PP封装封装封装SOP8-PP 典型应用电路图典型应用电路图 图1 典型应用电路图 典型效率曲线典型效率曲线 vs Io(Vo=5V)0102030405060708090100(%)0200400600800 1000 1200 1400 1600 1800 2000Load(mA)Vin=12VVin=18VVin=9V图2 典型效率曲线深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司AP2952AChipown 引脚说明引脚说明引脚序号 引脚名称引脚描述引脚序号 引脚名称引脚描述1 BS 上管栅极驱动升压输入。BS为上管N沟道MOSFET开关提供驱动。从SW到BS端连接一个0.01uF或更大的电容。2 IN 电源输入。为IC以及降压转换器开关提供输入电源。在4.75V至18V的电压范围驱动IN。通过一个适当的大电容旁路IN到地，以消除输入IC的噪声。3 SW 功率开关输出。SW为开关节点提供电源输出。从SW端到输出负载连接输出LC滤波器。请注意，从SW到BS需要接一个电容。4 GND 电源地(连接裸露焊盘到4引脚)。5 FB 反馈输入端。FB感应输出电压来调节这个电压。通过来自输出电压的一个电阻分压器驱动FB。反馈阈值电压是0.925V。6 COMP 补偿节点。COMP用来补偿调节控制回路。从COMP脚到GND连接一个RC网络来补偿调节控制回路。在某些情况下，从COMP到GND之间必须接一个额外的电容。7 EN 使能输入端。EN为数字输入，打开或关闭调节器。驱动EN端变高打开调节器，驱动它变低关闭调节器，自动启动时需加100 k上拉电阻。8 SS 软启动控制输入。SS控制软启动时间。从SS到GND连接一个电容，用来设置软启动时间。一个0.1F电容设置软启动时间为15mS。要禁用软启动功能，就不连接SS。功能框图功能框图图3 功能框图 深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司AP2952AChipown 绝对最大额定值绝对最大额定值(注注1)电源电压(VIN).-0.3V 20V 开关电压(VSW).1V VIN+0.3V 自举电压(VBS).VSW-0.3V VSW+6V 使能/欠压锁定电压(VEN).0.3V +6V 补偿电压(VCOMP).0.3V +6V 反馈电压(VFB).0.3V +6V 热阻(注注2)JA.50/W JC.10/W 结温.+150 引脚温度(焊接,10s).+260 储存温度.65C +150 推荐工作条件推荐工作条件(注注3)输入电压(VIN).4.75V 18V 输出电压(V).0.925V 15V 工作温度.40 +85 电气特性电气特性(VIN=12V,TA=+25,除非另有说明。)参数条件最小值典型值最大值单位参数条件最小值典型值最大值单位关断电源电流VEN 0.3V 13 A电源电流VEN=2.0V,VFB=1.0V 1.3 1.5 mA 反馈电压4.75VVIN 18V 900 925 946 mV 反馈过电压阈值1.1 V 误差放大器的电压400 V/V 误差放大器的跨导IC=10A 800 A/V 上管开关导通电阻130 m 下管开关导通电阻130 m 上管开关漏电流VEN=0V,VSW=0V 10 A 上开关限流2.4 3.4 A 下开关限流1.1 A COMP 端电流侦测电导 3.5/V振荡器频率 450 KHz 短路频率VFB=0V150 KHz 最大占空比VFB=1.0V 90%最小导通时间220 nS EN 关断阈值电压 VEN Rising 1.1 1.5 2.0 V EN 关断阈值电压迟滞 40mVEN 闭锁阈值电压 2.2 2.5 2.7 V EN 闭锁迟滞 210 mV 欠压锁定阈值VIN Rising3.8 4.1 4.4 V欠压锁定阈值迟滞210 mV 深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司AP2952AChipown 封装信息封装信息SOP8-PP 重要声明 重要声明 芯朋微电子股份有限公司保留更改规格的权利，恕不另行通知。芯朋微电子股份有限公司对任何将其产品用于特殊目的的行为不承担任何责任，芯朋微电子股份有限公司没有为用于特定目的产品提供使用和应用支持的义务。芯朋微电子股份有限公司不会转让其专利许可以及任何其他的相关许可权利。深圳市骊微电子科技有限公司芯朋微代理商深圳市骊微电子科技有限公司
